WX-CT2020
Before attempting to connect or operate this product,
please read these instructions carefully and save this manual for future use.
Model No. WX-CT2020
Order Taker Unit
Operating Instructions
ENGLISH
FRANÇAIS

2
The serial number of this product may be found in the bat-
tery compartment of the unit.
You should note the serial number of this unit in the space
provided and retain this book as a permanent record of your
purchase to aid identification in the event of theft.
Model No.
Serial No.
ENGLISH VERSION
FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE STATEMENT
This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to part 15 of the
FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is
operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if
not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications.
Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be
required to correct the interference at his own expense.
FCC Warning: This transmitter must not be co-located or operated in conjunction with any other antenna or transmitter.
FCC Warning: The available scientific evidence does not show that any health problems are associated with using low
power wireless devices. There is no proof, however, that these low power wireless devices are absolutely safe. Low power
wireless devices emit low levels of radio frequency energy (RF) in the microwave range while being used. Whereas high
levels of RF can produce health effects (by heating tissue), exposure to low-level RF that does not produce heating effects
causes no known adverse health effects. Many studies of low-level RF exposures have not found any biological effects.
Some studies have suggested that some biological effects might occur, but such findings have not been confirmed by addi-
tional research. WX-CT2020 has been tested and found to comply with FCC radiation exposure limits set forth for an
uncontrolled equipment and meets the FCC radio frequency (RF) Exposure Guidelines in Supplement C to OET65.
FCC Warning: To assure continued FCC emission limit compliance, use only the provided power supply cord and shielded
interface cable when connecting this device to the computer. Also, any unauthorized changes or modifications to this
equipment would void the user's authority to operate this device.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device
may not cause harmful interference, and (2) this device must accept any interference received, including interference that
may cause undesired operation.
DoC Responsible Party: Panasonic Corporation of North America
One Panasonic Way, Secaucus, NJ 07094
Technical Support Party: Panasonic Consumer Electronics Company
1707 N. Randall Rd., Elgin IL. 60123
Technical Support Tel No.: 886-472-6767
CAUTION
It is a violation of Federal Law to begin operating this sys-
tem prior to obtaining an FCC Radio License. The FCC ID
number for this radio equipment is listed below.
FCC ID: ACJ9TAWX-CT2020Z
RSS-210
Operation is subject to the following two conditions;
(1) this device may not cause interference, and
(2) this device must accept any interference, including inter-
ference that may cause undesired operation of the device
ATTENTION:
A lithium-ion battery that is recyclable powers the
product you have purchased. Please call
1-800-8-BATTERY for information on how to
recycle this battery.

3
INTRODUCTION
Panasonic WX-CT2020 Order Taker Unit is designed for the use in Panasonic Wireless Communication System. Using with
WX-C1027A Headset (option), you can communicate by voice with other store personnel and the customer.
FEATURES
• Compatible center modules: WX-C1010, WX-C1011, and WX-CC2010
• Noise and interference reduction by use of UHF band
• Facilitated frequency setting by use of phase lock loop (PLL)
• A/B channel selection available for double drive-through
• Talk mode selectable between Talk Lock and Talk PTT (Refer to p. 9 "Operation Mode Setup".)
• Page mode selectable between Page Lock and Page PTT (Refer to p. 9 "Operation Mode Setup".)
PRECAUTIONS
• All setup procedures of this product should be performed by qualified service personnel or system installers.
• Use only Panasonic authorized batteries like the rechargeable Ni-MH 3.6 V.
• Follow the battery care and handling instructions.
• Read the instructions included with the battery charger.
• Charge the battery when the power indicator lights up in red and a beep is heard in the headset. Fully charge the battery.
Failure to do so may shorten the operating time.
CONTENTS
INTRODUCTION ....................................................................................................................................... 3
FEATURES ................................................................................................................................................ 3
PRECAUTIONS ......................................................................................................................................... 3
NAMES & FUNCTIONS .............................................................................................................................. 4
BATTERY LOADING & REPLACEMENT ................................................................................................... 6
●Loading .............................................................................................................................................. 6
●Replacement ...................................................................................................................................... 6
WHEN DISCONNECTING THE HEADSET PLUG ...................................................................................... 6
SETUP PROCEDURES .............................................................................................................................. 7
●Opening the Switch Pocket ................................................................................................................ 7
●Turning the Power On/Off ................................................................................................................... 7
●Channel Group Selection ................................................................................................................... 7
●DIP Switch Setup ................................................................................................................................ 7
●Operation Mode Setup ....................................................................................................................... 9
OPERATING PROCEDURES ................................................................................................................... 11
●Communications with Customers (TALK) ......................................................................................... 11
●Communications with Other Store Personnel (PAGE) ...................................................................... 11
TROUBLESHOOTING ................................................................................................................................ 12
SPECIFICATIONS ...................................................................................................................................... 13
STANDARD ACCESSORIES ..................................................................................................................... 13
OPTIONAL ACCESSORIES ....................................................................................................................... 13
ENGLISH

4
EJECT
WX-CT2020
AB
PWRVOL
ui
!2
o !0
!1 q
y
q w e r t
NAMES & FUNCTIONS

5
qBattery Lock [EJECT]
When removing the battery, slide out the lock.
When loading a new battery, insert the battery until the
lock clicks.
wA/B Channel Selection Button [A/B]
This button switches frequencies from Channel A to B
and vice versa. The channel indicator ydisplays the
selected channel in red (A) or green (B).
ePage Button [P]
This button controls communications with store person-
nel.
While the button is held down in the Page PTT mode,
you can speak to store personnel. When the button is
pressed in the Page Lock mode, you can speak to the
store personnel until you press a button a second time.
When the button is released, you can hear the commu-
nication among store personnel.
rTalk Button [T]
This button controls communications with the customer.
While the button is held down in the Talk PTT mode, you
can speak to the customer who is at the menu board.
When the button is pressed in the Talk Lock mode, you
can speak to the customer until you press the button a
second time.
When the button is released, you can hear the cus-
tomer.
tPower Indicator
The indicator shows the status as follows.
Green ON: Power is supplied, and the unit is oper-
ating.
Red ON: The battery requires recharging.
Red Blink: The channel selector (refer to p. 7) is set
to a wrong position.
yChannel Indicator
While lighting in red or green, this indicator shows
which channel is in operation.
Red lighting: Channel A is selected.
Green lighting: Channel B is selected.
Red blinking: Channel A is being selected, and either
the Talk or Page mode is activated.
Green blinking: Channel B is being selected, and
either the Talk or Page mode is activated.
uVolume Control Buttons [VOL +, –]
Pressing the respective buttons will increase or
decrease the sound level.
iPower Button
Pressing this button for one second will turn the order
taker unit on or off.
oEarphone Input Jack
This jack is used for connection with WX-C1027A
Headset.
!0 Microphone Input Jack
This jack is used for connection with WX-C1027A
Headset.
!1 Switch Pocket
Do not open the lid of this pocket. Should be opened
only by qualified service personnel or system installers.
!2 Battery (Optional accessory)
Refer to p. 3 PRECAUTIONS.

6
BATTERY LOADING &
REPLACEMENT
Notes:
• Refer to the operating instructions included with the
battery and battery charger.
• Prepare a fully charged battery.
• Battery replacement is recommended when the power
indicator lights up in red and a constant beep is heard
in the headset.

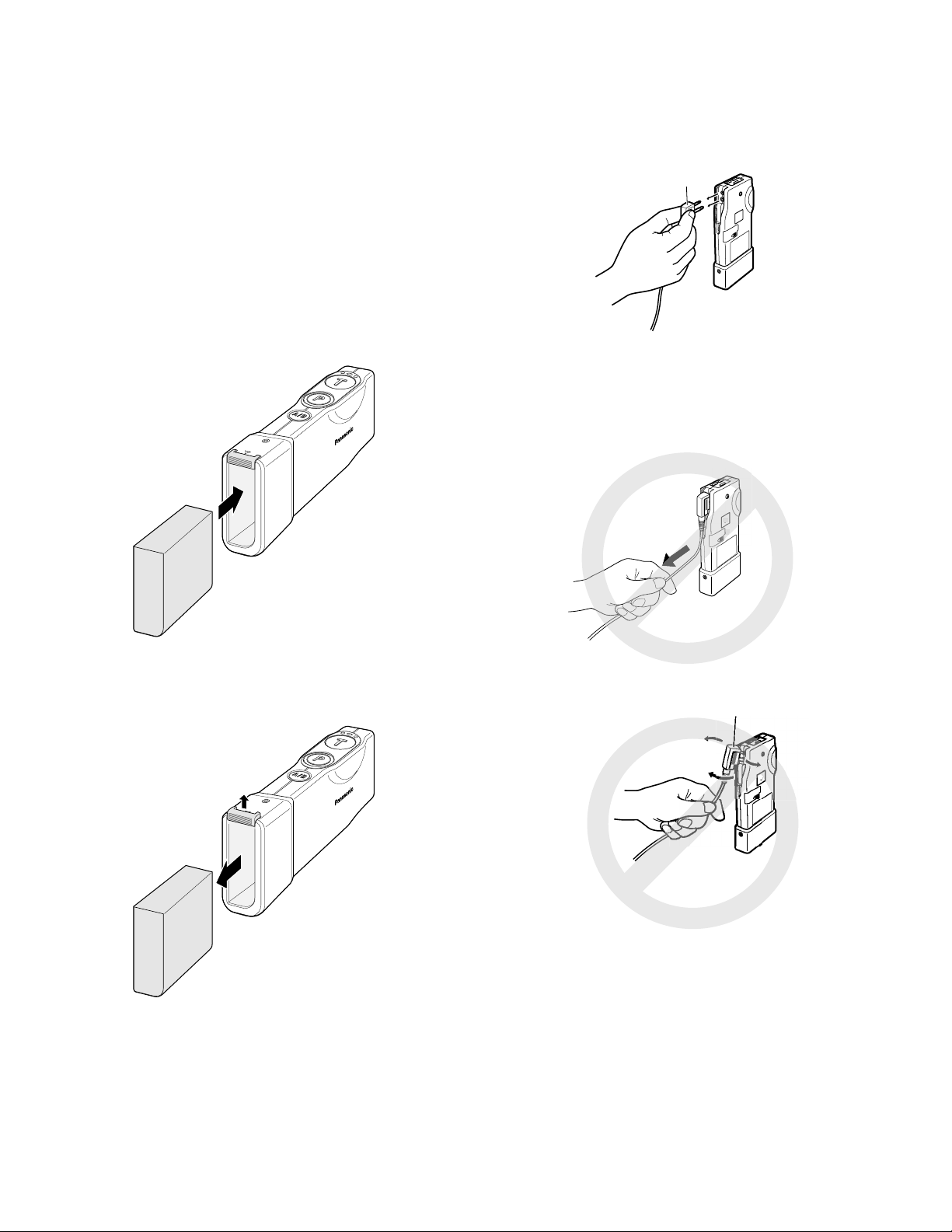

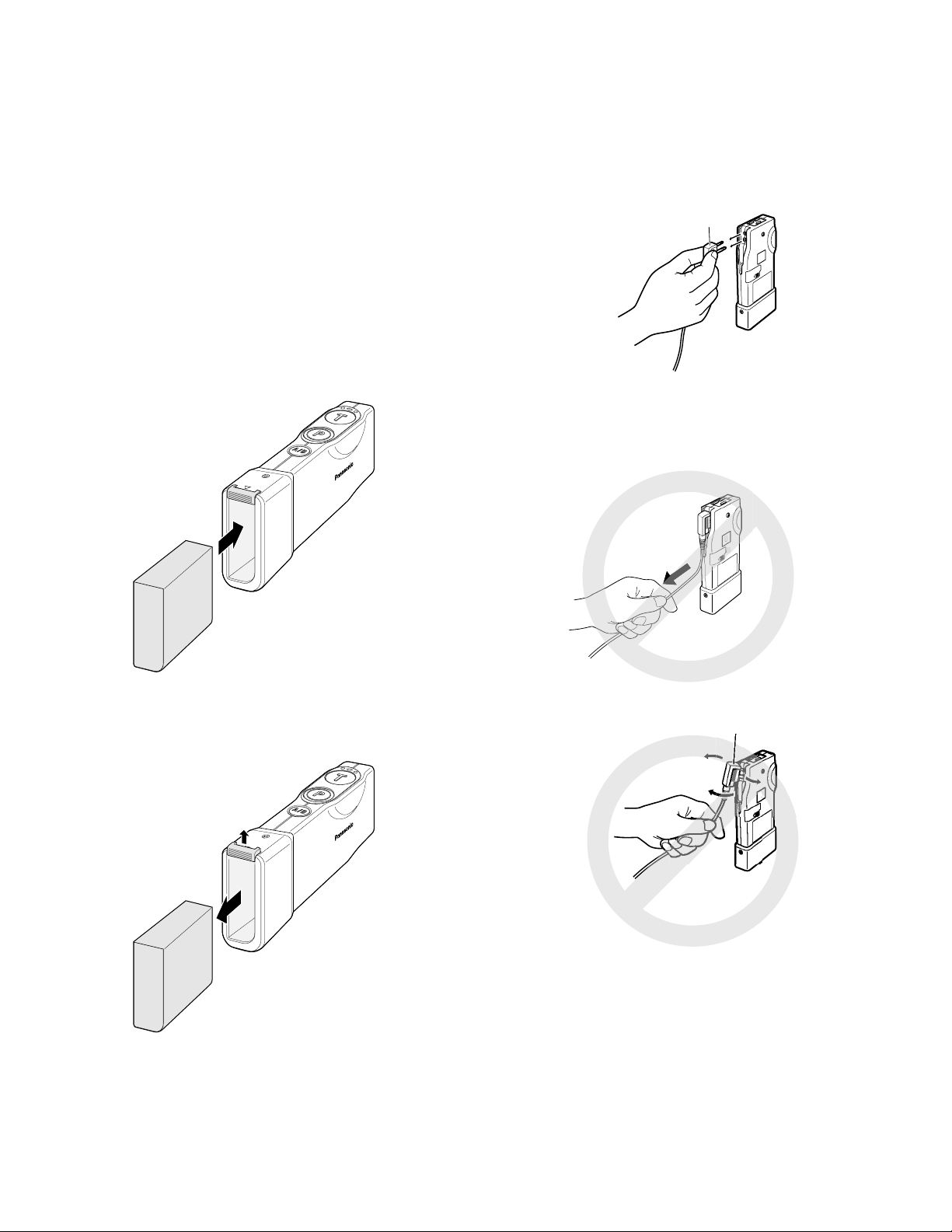

●Loading
Insert the battery as shown in the figure.
Note: Be sure to insert it until the lock clicks.
EJECT
WX-CT2020
●Replacement
1. Slide the battery lock to the upside.
2. Remove the battery.
EJECT
WX-CT2020
q
w
WHEN DISCONNECTING THE
HEADSET PLUG
When disconnecting the headset plug from this product,
pull the plug straight, holding the resin-molded part.
Do not hold the cable or pull the resin-molded part up and
down. That may cause trouble.
Pull the plug straight,
holding this part.
Do not hold the cable.
Do not pull this
part up and down.

7
SETUP PROCEDURES
Caution: Setup of this product should only be performed
by qualified service personnel or system installers.

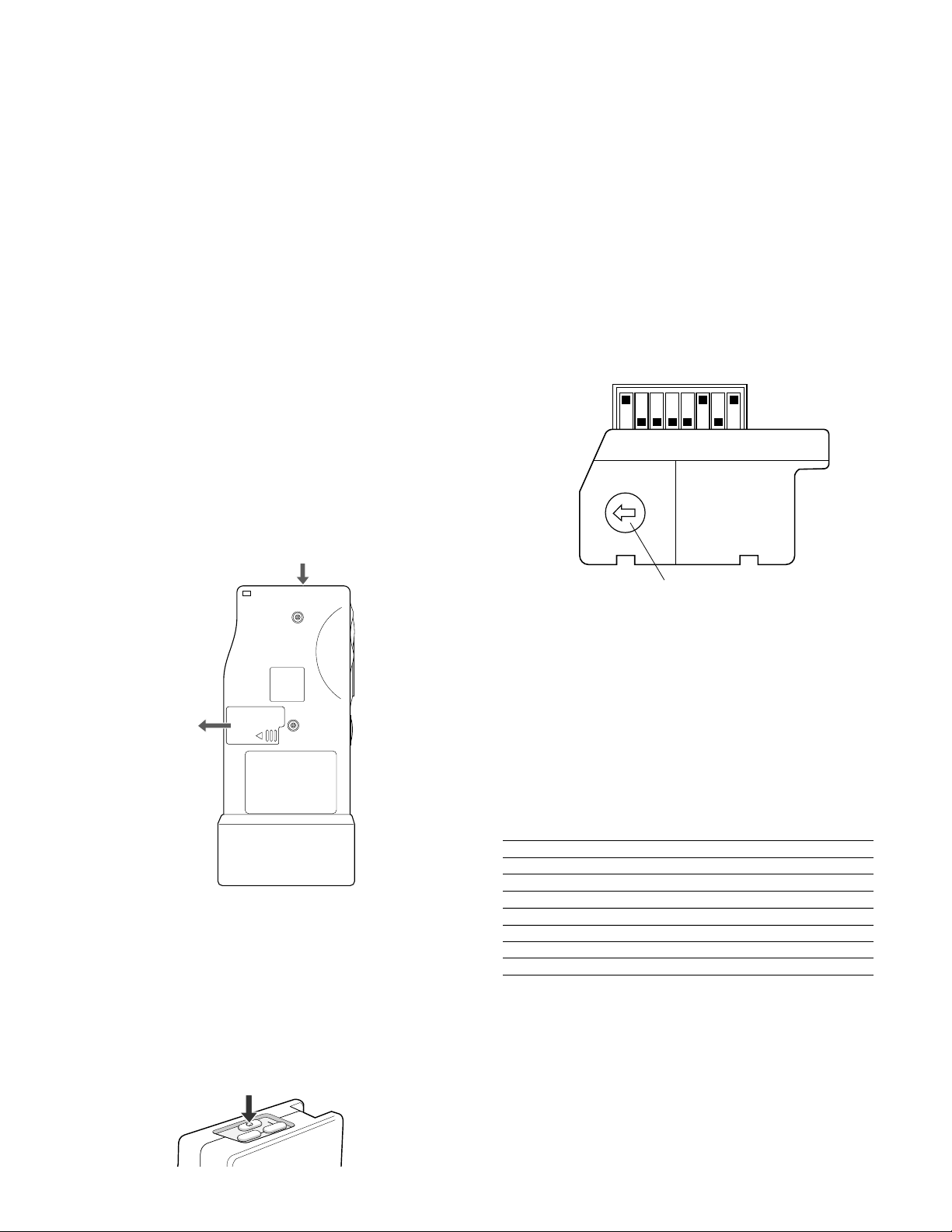

●Opening the Switch Pocket
1. Press the power button to turn off the order taker unit.
2. Open the switch pocket by moving the lid.
3. Set the channel selector and DIP switches. (Refer to
"Channel Group Selection" and "DIP Switch Setup".
4. After finishing the setup, close the switch pocket by
moving the lid.
5. Turn on the order taker unit.
Notes: Be sure to turn off the order taker unit in Step 1.
Otherwise, the channel group (refer to "Channel Group
Selection") will not be activated until you turn off and on
the power again.

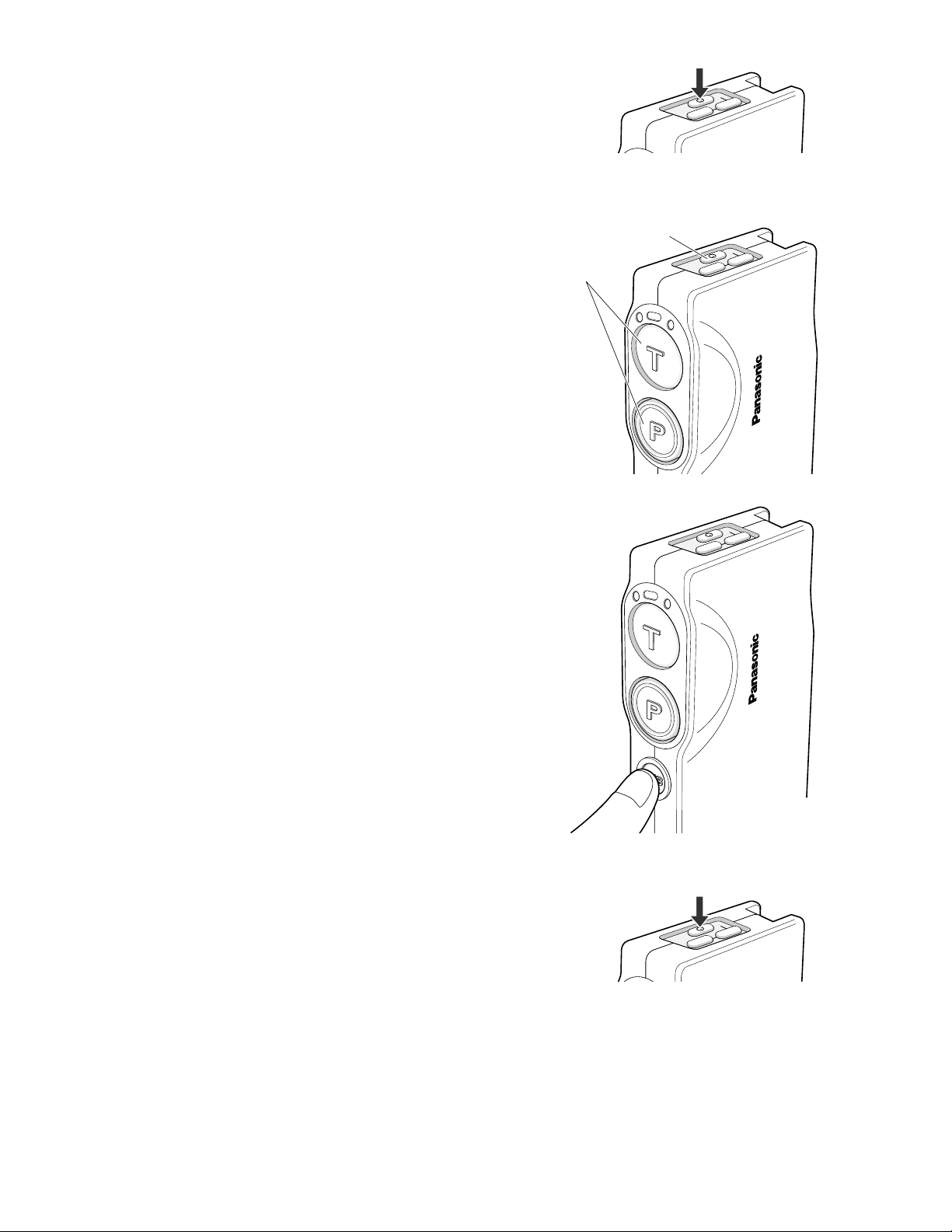

●Turning the Power On/Off
1. Hold down the power button for two seconds to turn on
the order taker unit.
2. After using the order taker unit, hold down the power
button for two seconds to turn off the unit.
q
w
PWR
VOL
Hold down the power button for two seconds.
●Channel Group Selection
You can select a channel group by setting the channel
selector, which is the rotary switch inside the switch pocket.
1. Press the power button to turn off the order taker unit.
2. Set the switch to the channel group.
Available Channel Group: 1 - 8
Notes:
• When a switch position other than 1 through 8 is select-
ed, the power indicator will blink in red.
• Be sure to turn off the order taker unit in Step 1.
Otherwise, the channel group will not be activated until
you turn off and on the power again.
●DIP Switch Setup
An eight-bit DIP switch is provided for system setups. The
initial settings are marked with an asterisk *.
Note: Be sure to turn off the order taker unit in Step 1.
Otherwise, the channel group (refer to "Channel Group
Selection") will not be activated until you turn off and on
the power again.
1. Press the power button to turn off the order taker unit.
2. Set the switches as follows.
SW#1: For selection of a radio frequency suitable for
the location
ON: Applies the US frequency to the headset.
OFF: Applies the Canadian frequency.
1
2
3
456
7
8
G
1 2 3 4 5 6 7 8
Channel selector
1
SW#
2
3
4
5
6
7
8
Location
Function
Tone Squelch
Talk Lock Resumption
USA*
ON
ON*
ON
Canada
OFF
OFF
OFF*
OFF*
OFF*
OFF*
OFF*
OFF*

8
SW#2: OFF
SW#3: OFF
SW#4: OFF
SW#5: OFF
SW#6: This switch selects the mode of Tone Squelch
method.
ON: The audio is output detecting the Tone Squelch
signal from the Center Module.
OFF: The audio is output in disregard of the Tone
Squelch signal from the Center Module.
Note: Normally, set SW#6 to ON. Pay attention to high
level noise that may be output when set to OFF.
SW#7: While talking with a customer in the Talk Lock
mode, you may need to contact store personnel in
the Page PTT or Page Lock mode, which interrupts
the Talk Lock mode. This switch specifies the status
of the interrupted Talk Lock mode after ending the
Page PTT or Page Lock mode.
ON: Resumes the Talk Lock mode.
OFF: Releases the Talk Lock mode.
SW#8: OFF

9
● Operation Mode Setup
While holding down the buttons T and P simultaneously, hold down the power button for two seconds to turn on the order taker
unit. The order taker unit enters the setup mode where the indicators and buttons have different functions than in normal oper-
ation.
AB
Indicator
A B
Off
Blink
On
Off
Off On
Off Blink
Selected mode
Selected mode A Indicator
Press to TALK Blink
TALK Lock On
Selected mode B Indicator
Press to TALK Blink
TALK Lock On
CH A/B Button
A Disable
A Enable
B Disable
B Enable
Push
Push
Push
Power Indicator
Blink
Power Indicator
On
Push
AB

10
1. Press the power button to turn off the order taker unit.
2. While holding down the buttons T and P simultaneously,
hold down the power button for two seconds to turn on
the order taker unit. The order taker unit enters the
setup mode where the indicators and buttons have dif-
ferent functions than in normal operation.
3. Select a default channel setup from four options, press-
ing the button T.
4. Press the button A/B to move to the talk setup and page
setup.
5. Select a talk mode, pressing the button T.
6. Select a page mode, pressing the button P.
7. Press the button A/B to confirm that the indicators show
the three modes selected for the default channel, talk
and page.
8. Hold down the power button for two seconds to turn off
the order taker unit, and then turn it on again. The newly
selected operation mode will be applied to the order
taker unit.
WX-CT2020
A
B
PWR
VOL
Power on.
Keep holding down.
WX-CT2020
A
B
PWR
VOL
PWR
VOL
Hold down the power button for two seconds.
PWR
VOL
Hold down the power button for two seconds.

11
●Communications with Other Store
Personnel (PAGE)
Store personnel wearing the headset can communicate
with each other without being heard by customers.
<When the Page Lock mode is preset>
1. Press the button P and speak into the microphone of
headset at a normal level.
A short beep is heard in the headset to notify all store
personnel that the system operates in the page mode.
2.
Press the button P again. The lock will be released, and
your voice will not be heard by the customer.
<When the Page PTT mode is preset>
1. Hold down the button P and speak into the microphone
of headset at a normal level.
A short beep is heard in the headset to notify all store
personnel that the system operates in the page mode.
2. Release the button. Your voice will not be heard by the
customer.
Notes:
• Transmission using the talk button T or P is allowed for
a single headset at a time. A continuous beep or dis-
torted sound will be heard in a headset when a person
wearing the headset presses the button T or P while
another person is operating.
• Maintain a distance of more than 0.3 m {1 ft.} between
the headset and the order taker, or more than 1 m {3 ft.}
between the headset and the center module.
• Prior to operating the order taker unit, confirm that the
system setup for the order taker unit, center module,
and other devices has been completed.
OPERATING PROCEDURES
●Communications with Customers
(TALK)
Any store personnel wearing the headset can communicate
bidirectionally with any customer who is at the menu board.
1. Select a proper sound level by pressing the button + or
–.
2. You will hear a tone in the headset when a vehicle
arrives at the menu board.
Note: The tone duration varies depending on the set-
tings made in the center module.
<When the Talk PTT mode is preset>
1. Hold down the button T and speak to the customer.
A short beep is heard in the headset.
2. Release the button. Your voice will not be heard by the
customer.
<When the Talk Lock mode is preset>
1. Press the button T and speak to the customer.
A short beep is heard in the headset.
2. Press the button again. The lock will be released, and
your voice will not be heard by the customer.
Hold down
Release
Press
Press again
Hold down
Press
Press again
Release

12
TROUBLESHOOTING
Phenomenon
The power indicator blinks in red.
The power indicator lights up in red
and a constant beep is heard in the
headphone.
Cannot turn on the order taker unit.
Cannot communicate with other
store personnel or the customer at
the menu board.
Cannot listen or talk to the
customer, while communications
with the store personnel are OK.
Cannot "page" or "talk" in certain
areas.
Possible Cause
A wrong channel is selected.
(The channel selector is set to the
wrong position. Refer to p. 7.)
The battery power is nearing its end.
The battery is exhausted.
The battery is not inserted correctly.
The center module may be turned off.
The vehicle detector may malfunction
because the detector is not plugged
into the center module, no power is
supplied, or the detecting function is
out of order.
Radio wave intensity is insufficient in
the areas.
What to do
Select any of channels 1 through 8.
If no remedy exists, consult your dealer
for repairs.
Recharge the battery.
Recharge the battery.
Position the battery properly. (Refer to p. 6.)
Turn on the power switch of the center
module. (Refer to the operating
instructions of the center module.) If no
remedy exists, consult your dealer for
repairs.
Check that the vehicle detector is
plugged in and is supplied power.
(Refer to WX-CC2010 Installation
Manual.)
If no remedy exists, consult your dealer
for repairs.
• Remove any metal obstacles blocking
radio waves, or try the following reme-
dy.
• Extend the transmission antennas.

13
SPECIFICATIONS
Operating Frequency: UHF/FM
Type of Radio Wave: F3E
Required Power Supply: Rechargeable Ni-MH Battery, 3.6 V DC
Control Function: Power (On/Off)
Volume (Up/Down)
Talk
Page
Channel Selection (A/B)
Channel Group Selection (1-8)
DIP Switch Setup (8 bit)
Dimensions: 139 mm (W) x 63 mm (H) x 26 mm (D)
{5-1/2 in. (W) x 2-1/2 in. (H) x 1 in. (D)}
Weight (excluding battery): 110 g{0.24 lbs}
Dimensions and weighs indicated are approximate.
Specifications are subject to change without notice.
STANDARD ACCESSORIES
Miniature Screwdriver ....................................................... 1 pc.
OPTIONAL ACCESSORIES
Battery (Ni-MH 3.6 V DC, 1100 mA/h).............................. 2020BAT
Battery Charger................................................................. 2020CH
Headset............................................................................. WX-C1027A
Order Taker Unit Case ..................................................... WX-CT2022
Ni-MH

RSS-210
Le fonctionnement est soumis aux deux conditions suiv-
antes:
(1) cet appareil ne doit provoquer d'interférence et
(2) cet appareil doit pouvoir accepter toute interférence
reçue, y compris les interférences qui pourraient provoquer
un fonctionnement indésirable de l'appareil.
Risque d'explosion si la batterie n'est pas placée correcte-
ment.
Remplacer uniquement avec le même type ou un type équivalent.
14
ATTENTION:
Une pile recyclable alimente l'appareil que vous
avez acheté. Veuillez appeler 1-800-8-BATTERY
pour toute information sur la façon de recycler
cette pile.
Ni-MH
VERSION FRANÇAISE
(FRENCH VERSION)
Le numéro de série de cet appareil se trouve dans le
logement de batterie.
Nous vous conseillons de relever le numéro de série de
votre appareil dans l'espace réservé ci-dessous et de
conserver précieusement votre notice d'instructions en tant
que justificatif d'achat aux fins d'identification en cas de vol.
No. de modèle
No. de série

15
INTRODUCTION
Le preneur de commande WX-CT2020 Panasonic est conçu pour être utilisé avec le système de communication à liaison radio
Panasonic. En utilisant le casque d'écoute WX-C1027A (option), il est possible de communiquer en mode vocal avec les
autres personnes du personnel de magasin et le client.
CARACTÉRISTIQUES DOMINANTES
• Modules centraux compatibles: WX-C1010, WX-C1011 et WX-CC2010
• Réduction du bruit et des interférences en utilisant la bande UHF
• Paramétrage de fréquence facilité avec l'utilisation de la boucle à accrochage de phase (PLL)
• Possibilité de sélection des canaux A/B de commodité of double service de clientèle de passage
• Possibilité de sélection de mode parler entre verrouiller pour parler et parler PTT (se référer à la p. 21 "Configuration du
mode de fonctionnement".)
• Possibilité de sélection de mode page entre verrouiller de page et page PTT (se référer à la p. 21 "Configuration du mode
de fonctionnement".)
MESURES DE PRÉCAUTION
• Toutes les procédures de configuration de ce produit doivent être exécutées par un personnel de dépannage qualifié ou
des installateurs professionnels.
• Utiliser uniquement les batteries autorisées par Panasonic telles que des batteries rechargeables Ni-MH 3,6 V.
• Se conformer aux instructions de précaution et d'utilisation de batterie.
• Lire les directives qui accompagnent le chargeur de batterie.
• Charger la batterie quand le témoin d'alimentation s'allume en rouge et qu'un bip est entendu dans le casque d'écoute.
Charger complètement la batterie. Le fait de ne pas procéder ainsi risque d'écourter la durée d'utilisation.
TABLE DES MATIÈRES
INTRODUCTION ......................................................................................................................................... 15
CARACTÉRISTIQUES DOMINANTES ........................................................................................................ 15
MESURES DE PRÉCAUTION ..................................................................................................................... 15
NOMENCLATURE ET FONCTIONS ........................................................................................................... 16
CHARGEMENT ET REMPLACEMENT DE LA BATTERIE ........................................................................... 18
●Chargement ......................................................................................................................................... 18
●Remplacement .................................................................................................................................... 18
AU MOMENT DE DÉBRANCHER LA FICHE DU CASQUE D'ECOUTE ..................................................... 18
PROCÉDURES DE CONFIGURATION ....................................................................................................... 19
●Ouverture de la poche de commutateur ............................................................................................. 19
●Mise sous tension et mise hors tension ............................................................................................... 19
●Sélection de groupe de canal ............................................................................................................. 19
●Configuration d'interrupteur DIP .......................................................................................................... 19
●Configuration du mode de fonctionnement ......................................................................................... 21
PROCÉDURES D’UTILISATION ................................................................................................................. 23
●Communications avec les clients (TALK) ............................................................................................ 23
●Communication avec d'autres membres du personnel du magasin (PAGE) ..................................... 23
DÉPANNAGE .............................................................................................................................................. 24
CARACTÉRISTIQUES TECHNIQUES ......................................................................................................... 25
ACCESSOIRES STANDARD ....................................................................................................................... 25
ACCESSOIRES OPTIONNELS ................................................................................................................... 25
FRANÇAIS

16
EJECT
WX-CT2020
AB
PWRVOL
ui
!2
o !0
!1 q
y
q w e r t
NOMENCLATURE ET FONCTIONS

17
qVerrouillage de batterie [EJECT]
Faire coulisser le verrouillage pour retirer la batterie.
Lors du chargement d'une batterie neuve, introduire la
batterie jusqu'à ce qu'elle se verrouille en place.
wBouton de sélection de canal A/B [A/B]
Ce bouton commute les fréquences utilisées du canal A
à B et vice versa. L'indicateur de canal yaffiche le
canal actuellement sélectionné en rouge (A) ou vert (B).
eBouton Page [P]
Ce bouton contrôle les communications avec le person-
nel du magasin.
Alors que le bouton est maintenu pressé en mode Page
PTT, il est possible de parler au personnel du magasin.
Alors que le bouton est maintenu pressé en mode de
verrouillage page, il est possible de parler au personnel
du magasin jusqu'à ce que le bouton soit pressé une
seconde fois.
Lorsque le bouton est relâché, les communications
entre les membres du personnel du magasin peuvent
être entendues.
rBouton Parler [T]
Ce bouton contrôle les communications avec le client.
Alors que le bouton est maintenu pressé en mode par-
ler PTT, il est possible de parler au client se trouvant à
la hauteur du tableau de menu.
Alors que le bouton est maintenu pressé en mode de
verrouillage pour parler, il est possible de parler au
client jusqu'à ce que le bouton soit pressé une seconde
fois.
Lorsque le bouton est relâché, ce que dit le client est
entendu.
tIndicateur d'alimentation
L'indicateur montre l'état actuel comme suit.
Gris allumé:L'alimentation est appliquée et
l'appareil est en fonction.
Rouge allumé:La batterie doit être rechargée.
Rouge clignote: Le sélecteur de canal (se référer à
la p. 19) est réglé sur la mauvaise position.
yIndicateur de canal
Allumé en rouge ou en vert, cet indicateur indique quel
est le canal en activité.
S'allume en rouge: Le canal A est sélectionné.
S'allume en vert: Le canal B est sélectionné.
Rouge clignotant: Le canal A est sélectionné et soit le
mode parler soit le mode page est activé.
Clignote en vert: Le canal B est sélectionné et soit le
mode parler soit le mode page est activé.
uBoutons de réglage de volume [VOL +, –]
Une pression des boutons respectifs a pour effet d'aug-
menter ou de diminuer le niveau de sortie son.
iBouton d'alimentation
Une pression du bouton pendant une seconde permet
de mettre le preneur de commande en fonction ou de
l'arrêter.
oPrise d'entrée d'écouteur
Cette prise est utilisée pour le raccordement au casque
d'écoute WX-C1027A.
!0 Prise d'entrée de microphone
Cette prise est utilisée pour le raccordement au casque
d'écoute WX-C1027A.
!1 Poche de commutateur
Ne pas ouvrir le couvercle de cette poche. Ne doit être
ouvert que par un technicien professionnel ou des
installateurs de système qualifiés.
!2 Batterie (accessoire optionnel)
Référez-vous à la page 15 à MESURES DE PRÉ-
CAUTION.

18
CHARGEMENT ET
REMPLACEMENT DE LA
BATTERIE
Remarques:
• Se référer aux directives d'utilisation qui accompagnent
la batterie et le chargeur de batterie.
• Se munir d'une batterie complètement chargée.
• Le remplacement de la batterie est recommandé quand
le témoin d'alimentation s'allume en rouge et qu'un bip
continu est entendu régulièrement dans le casque
d'écoute.
●Chargement
Introduire la batterie comme représenté sur la figure.
Remarque: Faire en sorte de l'introduire jusqu'à son
verrouillage.
EJECT
WX-CT2020
● Remplacement
1. Faire coulisser le verrouillage de la batterie vers le haut.
2. Retirer la batterie.
EJECT
WX-CT2020
q
w
AU MOMENT DE DÉBRANCHER
LA FICHE DU CASQUE
D'ECOUTE
Pour débrancher la fiche de raccordement du casque
d'écoute de cet appareil, la dégager tout droit en saisissant
la partie moulée en résine.
Ne pas saisir le câble ni dégager la partie moulée en résine
vers le haut ou vers le bas. Ceci peut engendrer une
panne.
Dégager la fiche tout droit tout
en saisissant cette partie.
Ne pas saisir le câble.
Ne pas dégager cette partie
vers le haut ou vers le bas.

19
PROCÉDURES DE CONFIGURATION
Attention: La configuration de ce produit doit être
exécutée par un personnel de dépannage qualifié ou
des installateurs professionnels.
● Ouverture de la poche de commutateur
1. Appuyer sur le bouton d'alimentation pour couper l'ali-
mentation du preneur de commande.
2. Ouverture de la poche de commutateur par déplace-
ment du couvercle.
3. Régler le sélecteur de canal et les interrupteurs DIP.
(Se référer à la "Sélection de groupe de canal" et
"Configuration d'interrupteur DIP".)
4. Après la configuration, refermer la poche de commuta-
teur en déplaçant le couvercle.
5. Remettre le preneur de commande sous tension.
Remarques: Ne pas oublier de couper l'alimentation du
combiné microcasque au cours de l'étape 1. Dans le cas
contraire, le groupe de canaux (se référer à la "Sélection
de groupe de canal") ne serait pas activé tant que
l'alimentation ne serait pas coupée puis rétablie.
● Mise sous tension et mise hors tension
1. Appuyer sur le bouton d'alimentation pour mettre le
preneur de commande en marche.
2. Appuyer sur le bouton d'alimentation pour couper l'alimen-
tation du preneur de commande après s'en être servi.
q
w
PWR
VOL
Maintenir le bouton d'alimentation enfoncépendant deux secondes.
● Sélection de groupe de canal
Il est possible de sélectionner un groupe de canal en
réglant le sélecteur de canaux qui est un sélecteur rotatif
placé à l'intérieur de la poche.
1. Appuyer sur le bouton d'alimentation pour couper l'ali-
mentation du preneur de commande.
2. Régler le sélecteur sur le groupe de canal.
Groupe canal disponible: 1 - 8
Remarques:
• Quand une position de commutateur autre que les posi-
tions 1 à 8 est sélectionnée, le témoin d'alimentation
clignote en rouge.
• Ne pas oublier de couper l'alimentation du preneur de
commande au cours de l'étape 1. En ne procédant pas
ainsi, le groupe de canaux ne sera pas activé tant que
l'alimentation ne sera pas coupée puis rétablie.
● Configuration d'interrupteur DIP
Un interrupteur DIP à huit bits est installé pour effectuer les
configurations de système. Les réglages initiaux sont
identifiés par un astérisque *.
Remarques: Ne pas oublier de couper l'alimentation du
combiné microcasque au cours de l'étape 1. Dans le cas
contraire, le groupe de canaux (se référer à la "Sélection
de groupe de canal") ne serait pas activé tant que
l'alimentation ne serait pas coupée puis rétablie.
1. Appuyer sur le bouton d'alimentation pour couper l'ali-
mentation du preneur de commande.
2. Régler les commutateurs comme indiqué ci-dessous.
1
2
3
456
7
8
G
1 2 3 4 5 6 7 8
Sélecteur de canal
1
SW#
2
3
4
5
6
7
8
Emplacement
Fonction
Réglage silencieux
Rétablissement du mode
de verrouillage parler
ÉTATS-UNIS *
ON
ON*
ON
Canada
OFF:
OFF
OFF*
OFF*
OFF*
OFF*
OFF*
OFF*

20
SW#1: Pour la sélection d'une fréquence radio adaptée
à l'emplacement
ON: Appliquer la fréquence US au casque
d'écoute.
OFF: Appliquer la fréquence canadienne.
SW#2: OFF
SW#3: OFF
SW#4: OFF
SW#5: OFF
SW#6: Ce commutateur sélectionne le mode de la
méthode de silencieux à commande par tonalités.
ON: Le son est délivré après détection du signal de
silencieux à commande par tonalités à partir du
module central.
OFF: Le son est délivré sans tenir compte du signal
de silencieux à commande par tonalités à partir
du module central.
Remarque: SW#6 doit être normalement placé en
position ON. Faire attention au bruit aigu qui risque
de se manifester lors du positionnement sur OFF.
SW#7: Tout en parlant au client en mode de
verrouillage pour parler, il est parfois nécessaire de
prendre contact avec le personnel du magasin en
mode page PTT ou en mode de verrouillage page,
ce qui interrompt le mode de verrouillage pour
parler. Ce commutateur spécifie l'état du mode de
verrouillage pour parler interrompu après avoir
terminé le mode page PTT ou en mode de
verrouillage page.
ON: Rétabli le mode de verrouillage pour parler
TALK.
OFF: Libère le mode de verrouillage pour parler
TALK.
SW#8: OFF
