Paradox Magellan RAC1 User manual

English

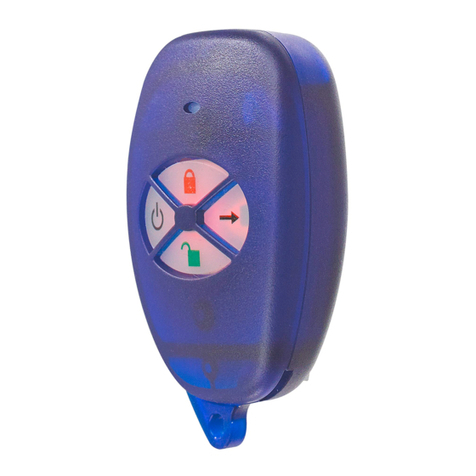

RAC1 is a 4-button remote control with a built-in access
card, The remote control is available in a 433MHz or
868MHz version.
Compatibility
• Magellan Wireless Expansion Module (MG-RCV3)
• Spectra 1759MG Control Panels
• Remote Wiegand Interface (WR1; 433MHz only)
Battery
One 3V lithium battery (2032).
Setting the Operational Mode
RAC1 functions in Magellan mode or Omnia mode. For
wireless receivers that use the Magellan protocol, the
remote control must be in Magellan mode. For wireless
receivers that use the Omnia protocol, the remote
control must be in Omnia mode. By default, the remote
control is in Magellan mode.
To set the operational mode, press and hold the and
buttons simultaneously for 5 seconds. If the remote
control LED flashes once, it is in Magellan mode. If the
LED flashes twice, it is in Omnia mode.
How to Replace the Battery
1. Remove the two screws from the back of the remote
control and remove the back cover.
2. On the side of the battery compartment opposite to
the battery clip (see Figure 1), gently pry the battery
using a non-metal object (e.g., Teflon screwdriver).
3. While being sure not to damage the battery clip,
insert the new battery with the positive terminal facing
up.
4. Set the back cover in place, and fasten it with the two
screws.
Danger of explosion exists if the lithium
battery is incorrectly replaced. Replace
only with the same or equivalent type
recommended by the manufacturer.
Dispose of used batteries according to the
manufacturer's instructions.
Access Card Number
The card number for the built-in access card is printed
on the back of the remote control.
Special Functioning with WR1
Please note that when used with a Remote Wiegand
Interface (WR1), the RAC1 (433MHz only) buttons and
button combinations can either transmit the same
access card number as the built-in access card, or
unique access card numbers. Refer to the WR1
instructions for remote control access card number
transmission options. However, the remote control will
always transmit the built-in access card’s number when
it is presented to a reader no matter how the Remote
Wiegand Interface is configured.
Warranty
Patents: One or more of the following US patents may apply:
7046142, 6215399, 6111256, 6104319, 5920259, 5886632,
5721542, 5287111, 5119069, 5077549 and RE39406 and other
pending patents may apply. Canadian and international patents may
also apply.
Trademarks: Magellan, Spectra and Omnia are trademarks of
Paradox Security Systems Ltd. or its affiliates in Canada, the United
States and/or other countries.
Certification: For the latest information on products approvals,
such as UL and CE, please visit www.paradox.com.
Warranty: For complete warranty information on this product
please refer to the Limited Warranty Statement found on the
website www.paradox.com/terms. Your use of the Paradox product
signifies your acceptance of all warranty terms and conditions.
© 2010 Paradox Security Systems Ltd. All rights reserved.
Specifications may change without prior notice.
Español
El RAC1 es un control remoto de 4 botones con tarjeta
de acceso en placa. El control remoto está disponible
en versión de 433 MHz o de 868 MHz.
Compatibilidad
• Módulo de Expansión Inalámbrico Magellan (MG-
RCV3)
• Centrales Spectra 1759MG
• Interfaz Remota Wiegand (WR1; sólo en 433 MHz)
Batería
Una batería de litio de 3V (2032).
Configuración del Modo de
Funcionamiento
El RAC1 funciona en modo Magellan o en modo Omnia.
Para los receptores inalámbricos que usan el protocolo
Magellan, el control remoto debe estar en modo
Magellan. Para los receptores inalámbricos que usan el
protocolo Omnia, el control remoto debe estar en modo
Omnia. De fábrica, el control remoto está en Modo
Magellan.
Para configurar el modo de funcionamiento, pulsar y
mantener simultáneamente los botones y por 5
segundos. Si la luz LED del control remoto parpadea
una vez, está en Modo Magellan. Si la luz LED
parpadea dos veces, está en modo Omnia.
Reemplazo de la Batería
1. Retirar los dos tornillos de la parte trasera del control
remoto y retirar la cubierta trasera.
2. En el lado del compartimento de batería opuesto al
clip de la batería (ver la Figura 1), palanquear
suavemente la batería usando un objeto no metálico
(por ejemplo, un destornillador en teflón).
3. Asegurándose de no dañar el clip de la batería,
insertar la nueva batería con el terminal positivo cara
arriba.
4. Reubicar la cubierta trasera en su lugar y reajustarla
con los dos tornillos.
Hay peligro de explosión si la batería de
litio es cambiada incorrectamente.
Remplazar solo con baterías del mismo tipo
o un equivalente recomendado por el
fabricante. Disponer de las baterías usadas
siguiendo las instrucciones del fabricante.
RAC1
Magellan Remote Control with Integrated
Access Card (V2.0)
Instructions / Instrucciones
2
20322032
Figure/Figura 1
Battery Replacement
Remplacement de la batterie
Reemplazo de la batería
Battery clip
Clip de batería
Bornesdecontactde
la batterie
Teflon screwdriver
Destornillador en teflón
Tournevis en téflon
RAC1-TI02
Tel.: [phone] PARADOX.COM Fax: [phone]
Printed in Canada 08/2010
780 Industriel Blvd., Saint-Eustache (Quebec) J7R 5V3 CANADA

Número de Tarjeta de Acceso
El número de la tarjeta de acceso integrada esta
impreso en la parte trasera del control a distancia.
Funcionamiento Especial con
WR1
Sírvase notar que al ser usados con una Interfaz
Remota Wiegand (WR1), los botonesy combinación de
botones del RAC1 (sólo 433 MHz) pueden transmitir el
mismo número de tarjeta de acceso de la tarjeta en
placa, o números de tarjeta de acceso particulares.
Consultar en las instrucciones de WR1 las opciones de
transmisión de número de serie del control remoto. Sin
embargo, el control remoto siempre trasmite el número
de la tarjeta de acceso en placa al ser presentado al
lector, sin importar la configuración de la Interfaz
Remota Wiegand.
Garantía
Patentes: Una o más de las siguientes patentes EE.UU. podría
aplicarse: 7046142, 6215399, 6111256, 6104319, 5920259,
5886632, 5721542, 5287111, 5119069, 5077549 y RE39406 y
otras patentes pendientes podrían aplicarse. Patentes canadienses
e internacionales también podrían aplicarse.
Marcas de comercio: Magellan, Spectra y Omnia son marcas de
comercio de Paradox Security Systems Ltd. o de sus afiliados en
Canadá, Estados Unidos y/o otros países.
Certificación: Para información actualizada respecto a la
homologación de productos, como UL y CE, sírvase visitar nuestro
sitio Web en www.paradox.com.
Garantía: Para una información detallada acerca de la garantía de
este producto consultar la Declaración de Garantía Limitada (en
inglés) que se encuentra en el sitio web de Paradox:
www.paradox.com/terms. El uso de este producto Paradox significa
la aceptación de todos los términos y condiciones de la garantía.
© 2010 Paradox Security Systems Ltd. Todos los derechos
reservados. Las especificaciones pueden cambiar sin previo aviso.
Français
La RAC1 est une télécommande à 4 boutons avec une
carte-clé intégrée. Elle est disponible en version 433
MHz et en version 868 MHz.
Compatibilité
• Module d'expansion sans fil Magellan (MG-RCV3)
• Panneau de contrôle Spectra 1759MG
• Interface à distance Wiegand (WR1; 433 MHz
seulement)
Batterie
Une batterie au lithium de 3 V (2032).
Réglage du mode de fonctionnement
La RAC1 fonctionne en mode Magellan ou en mode
Omnia. Pour les récepteurs sans fil utilisant le protocole
Magellan, la télécommande doit être en mode Magellan.
Pour les récepteurs sans fil utilisant le protocole Omnia,
la télécommande doit être en mode Omnia. Par défaut,
elle est en mode Magellan.
Pour régler le mode de fonctionnement, appuyer
simultanément sur les boutons et et les
maintenir enfoncés pendant 5 secondes. Si la DEL de la
télécommande clignote une fois, cette dernière est en
mode Magellan. Si la DEL clignote deux fois, elle est en
mode Omnia.
Comment remplacer la batterie
1. Retirer les deux vis à l’arrière de la télécommande et
enlever le couvercle arrière.
2. Sur le côté du compartiment de la batterie opposé
aux bornes de contact (voir Figure 1) soulever
délicatement la batterie en utilisant un objet non
métallique, tel un tournevis de Teflon ou autre.
3. En s'assurant de ne pas endommager le contacteur
de batterie, insérer la nouvelle batterie, le côté positif
(+) vers le haut.
4. Replacer le couvercle arrière et le fixer à l’aide des
deux vis.
Il y a danger d’explosion si la batterie au
lithium n’est pas remplacée correctement.
Remplacer seulement avec le même type
ou avec un type équivalent recommandé
par le fabricant. Mettre au rebus les
batteries usagées selon les instructions du
fabricant.
Numéro de carte-clé
Le numéro de carte pour la carte-clé intégrée est
imprimé à l’arrière de la télécommande.
Fonctionnement spécial avec la
WR1
Noter que lorsqu’utilisés avec une Interface à distance
Wiegand (WR1), les boutons et les combinaisons de
boutons de la RAC1 (433 MHz seulement) peuvent
transmettre le même numéro de carte-clé que la carte-
clé intégrée ou des numéros de carte-clé uniques. Se
référer aux instructions de la WR1 pour les options de
transmission du numéro de série de la télécommande.
Cependant, la télécommande transmet toujours le
numéro de la carte clé intégrée lorsqu’elle est présentée
à un lecteur, et ce, peu importe la façon dont l’interface
à distance Wiegand est configurée.
Garantie
Brevets : Un ou plusieurs des brevets américains suivants peuvent
s’appliquer : 7046142, 6215399, 6111256, 6104319, 5920259,
5886632, 5721542, 5287111, 5119069, 5077549 et RE39406 et
d’autres brevets en instance. Des brevets canadiens et
internationaux peuvent aussi s’appliquer.
Marques de commerce : Magellan, Spectra et Omnia sont des
marques de commerce ou des marques de commerce déposées
de Systèmes de sécurité Paradox ltée ou de ses affiliés au Canada,
aux États-Unis et/ou dans d’autres pays.
Certification : Pour les renseignements les plus récents
concernant l’approbation UL et CE des produits, visitez le
www.paradox.com.
Garantie : Pour tous les renseignements sur la garantie de ce
produit, veuillez vous référer à la Déclaration de garantie limitée qui
se trouve sur notre site Web au www.paradox.com/terms.
L’utilisation de ce produit Paradox signifie l’acceptation de toutes
les modalités et conditions de la garantie.
© Systèmes de sécurité Paradox ltée, 2010. Tous droits réservés.
Spécifications sujettes à changement sans préavis.
