F1000-DFB, F1000-B1B FILTRATION SYSTEM
INSTALLATION AND OPERATION MANUAL

FreshPoint F1000-DFB, F1000-B1B
Filtration System
INSTALLATION INSTRUCTIONS
English .................................Pages 3-9
Repair Parts ................................Page 8
FreshPoint F1000-DFB, F1000-B1B
Sistema de filtración
INSTRUCCIONES DE INSTALACIÓN
Español............................. Páginas 11-16
Piezas de repuesto .......................Página 15
FreshPoint F1000-DFB, F1000-B1B
Système de filtration
DIRECTIVES D'INSTALLATION
Français ..............................Pages 17-23
Piéces de Rechange ....................... Page 22
2 • FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual

CALIFORNIA PROPOSITION 65 WARNING
WARNING:
This product contains chemicals known to the
State of California to cause cancer or birth
defects or other reproductive harm.
SPECIFICATIONS
Temperature Range:..................................40-100°F (4.4-37.8°C)
Pressure Range: ..................................40-100 psi (2.75-6.89 bar)
Service Flow Rate @ 60 psi (4.1 bar):
Model: F1000-DFB.....................................0.75 gpm (2.83 L/min)
Model: F1000-B1B .......................................0.6 gpm (2.27 L/min)
Rated Service Life:
Model: F1000-DFB.......................................750 gallons (2,839 L)
Model: F1000-B1B .......................................750 gallons (2,839 L)
Dimensions:....................................................12.25" x 3.5" x 4.8"
(311mm x 90mm x 122mm)
Weight:
Model: F1000-DFB (system only).........................1.6 lbs (0.72 kg)
Model: F1000-B1B (system only).........................1.8 lbs (0.81 kg)
PARTS INCLUDED
• Filter System with Cartridge
• Installation Hardware Kit
• Lead-free drinking water faucet
• 3/8" (white and blue) plastic tubing
PRECAUTIONS
WARNING:
Do not use with water that is microbiologically
unsafe or of unknown quality without adequate
disinfection before or after the system.
Systems certified for cyst reduction may be
used on disinfected waters that may contain
filterable cysts. Chemical and mechanical
reduction unit.
CAUTION
System must be protected against freezing, which
can cause cracking of the filter and water leakage.
NOTE:
• For cold water use only.
• Make certain that installation complies with all state and
local laws and regulations.
• The system must be maintained according to
manufacturer’s recommendations, including
replacement of filter cartridges. The contaminants or
other substances removed or reduced by the selected
cartridge are not necessarily in your water. Ask your
local water municipality for a copy of their water
analysis, or have your water tested by a reputable water
testing lab.
• After prolonged periods of non-use (such as during a
vacation) it is recommended that the system be flushed
thoroughly. Let water run for 5–6 minutes before using.
• The filter cartridges used with this system have a
limited service life. Changes in taste, odor, and/or flow
of the water being filtered indicate the cartridge should
be replaced.
TOOLS AND MATERIALS REQUIRED
• Safety glasses
• Adjustable wrench
• Tube cutter or utility knife
• Hand or electric drill (cordless recommended)
• File
• 1/4" drill bit
If sink does not have hole for separate faucet:
• Center punch
• 3/4" drill bit or hole saw
• 3/32" drill bit
FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual • 3

INSTALLATION
NOTE:
• For standard under-sink installation on 1/2" 14 NPS
threads or 3/8" x 3/8" compression
• Please read all instructions and precautions before
installing and using your Filtration System
• Numbered diagrams correspond with numbered steps

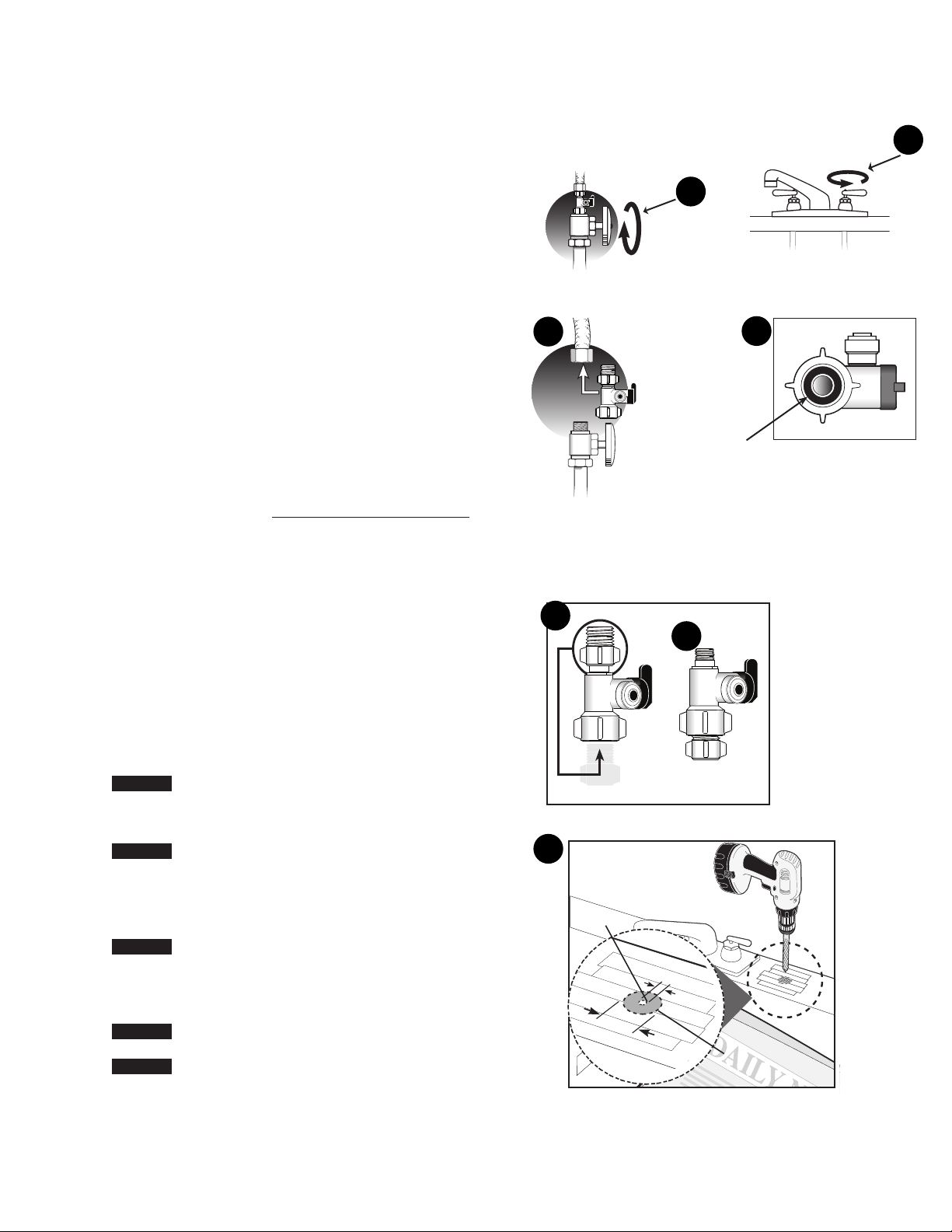

1. Installing the Water Supply Adapter
The supply adapter fits 1/2"-14 NPS supply threads or
3/8" x 3/8" compression. If local codes permit, it may be used
to connect the system to the cold water supply line. If local
codes do not permit the use of the supply adapter, alternate
connectors can be obtained from your local supplier.
A. Turn off cold water supply line. If cold water line does not
have a shut-off valve under the sink, you should install one.
B. Turn on the cold water faucet and allow all water to drain
from line.
C. Disconnect riser cold water supply valve.
D. Ensure the sealing gasket is fully seated into the feed
adapter valve female thread.
E. Install feed adapter valve onto supply valve. Hand tighten
only.
F. Connect the riser to the feed adapter valve.
NOTE: See Figures 1G-1H for configuring the feed adapter to
3/8" x 3/8" compression connections.
2. Selecting the Faucet Location
NOTE: The drinking water faucet should be positioned with
function, convenience, and appearance in mind. An
adequate flat area is required to allow faucet base to
rest securely. The faucet fits through a 3/4" hole. Most
sinks have pre-drilled 1-3⁄8" or 1-1⁄2" diameter holes
that may be used for faucet installation. If these pre-
drilled holes cannot be used or are in an inconvenient
location, it will be necessary to drill a 3/4" hole in the
sink to accommodate the faucet.
CAUTION
This procedure may generate dust which can cause
severe irritation if inhaled or come in contact with
the eyes. The use of safety glasses and respirator
for this procedure is recommended.
CAUTION
DO NOT ATTEMPT TO DRILL THROUGH AN ALL-
PORCELAIN SINK. If you have an all-porcelain sink,
mount the faucet in pre-drilled sprayer hole or drill
through countertop next to sink.
CAUTION
When drilling through a countertop, make sure the
area below the drilled area is free of wiring and
piping. Make certain you have ample room to make
the proper connections to the bottom of the faucet.
CAUTION
Do not drill through a countertop that is more than
1" thick.
CAUTION
Do not attempt to drill through a tiled, marble,
granite or similar countertop. Consult a plumber
or the countertop manufacturer for advice or
assistance.
A. Line bottom of sink with newspaper to prevent metal
shavings, parts, or tools from falling down the drain.
B. Place masking tape over the area to be drilled to prevent
scratches if drill bit slips.
C. Mark hole with center punch. Use a 1/4" drill bit to drill
pilot hole.
D. Use a 3/4" drill bit and drill a hole completely through sink.
E. Smooth rough edges with a file.
D
C
1⁄4”
11⁄4”
Sealing Gasket
1A
1B
1D
1C
1G 1H
2
4 • FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual

3. Mounting the Faucet
A. Apply 3-5 wraps of plumber tape to faucet stem.
B. Assemble faucet as shown in (Figure 3).
C. Screw quick connector onto threaded end of faucet stem.
D. Place a mark 5/8" from one end of the blue tubing. Wet the
end of the 3/8" tube and push into bottom of connector. The
5/8" mark should be flush with the collar of the connector.
NOTE: To remove the tube, push on the fittings' collar and pull
the tube out.
E. Holding the faucet, feed the tubing through the hole in the
sink. Position the faucet handle at a desired location.
F. Center the faucet and slip slotted disc between the bottom
of the counter or sink and lock washer. Tighten the stem
nut with a wrench until it is tight.
G. Firmly insert spout into faucet base.
4. Mounting the System
A. Select a location under the sink, or other suitable area
where the system will be installed.
NOTE: The system carton can be used to determine the
operational footprint required for installation of the
system and replacement cartridges. (Figure 4a)
B. Mount the system vertically. Dimensions in the diagram
allow for cartridge or system removal. Ensure mounting
is level. Use the 3/32" drill bit to create pilot holes for the
mounting (Figure 4b).
WARNING:
The system should be mounted to a firm, solid
surface that is able to support the weight of the
system.
INSTALLATION CONTINUED
Counter Top
Faucet Stem
Chrome
Plate
Slotted
Disk
Rubber
Washer
Lock Washer
Stem Nut
Quick
Connector
3/8” Tubing
2 3/8”
(60.3 mm)
7” (178 mm)
13.5” (343 mm)
7.875” (200 mm)
Inlet
Outlet
3
4a
4b
FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual • 5

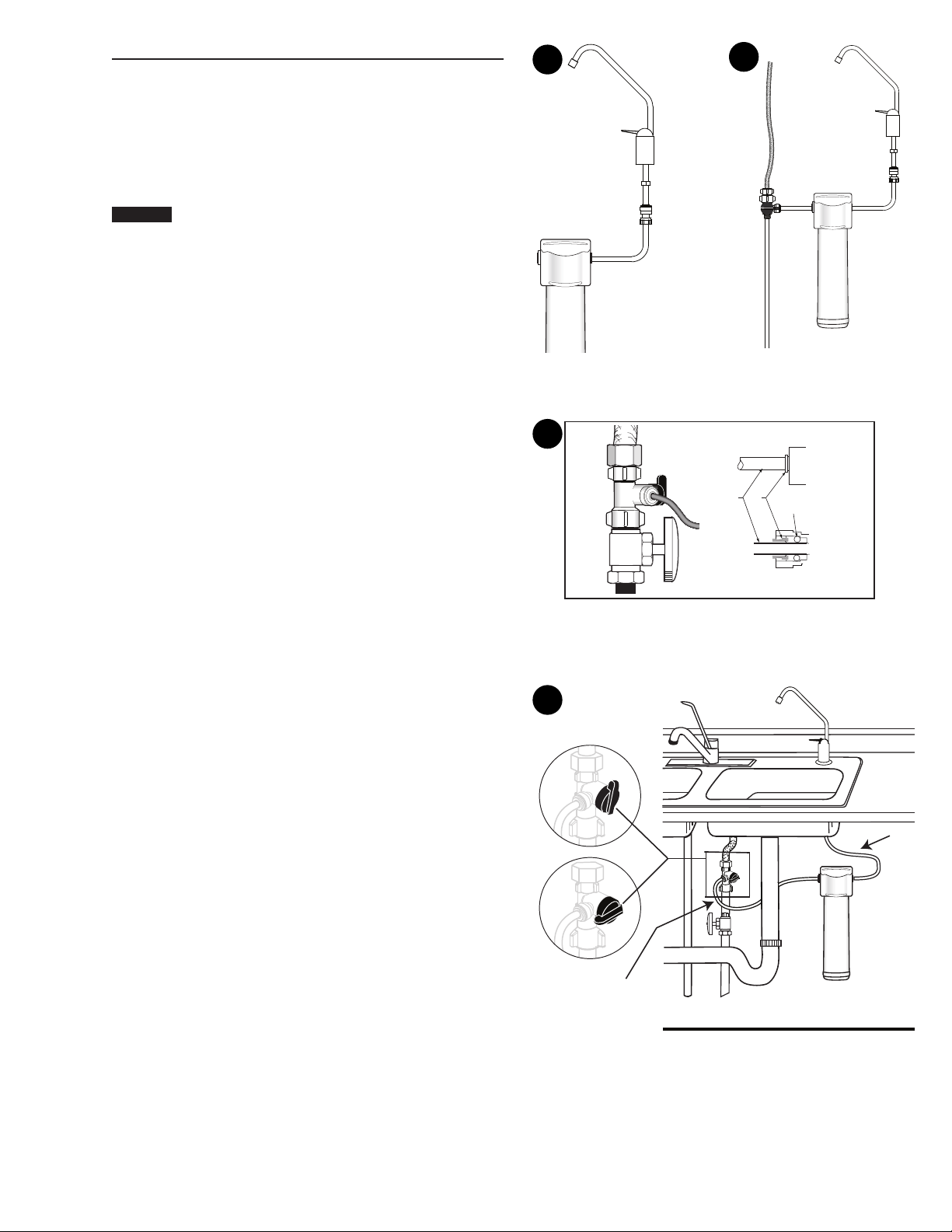

5. Connecting the Faucet to the System
A. Determine the length of plastic blue tubing needed to
connect to the outlet (right) side of the filter from the
faucet. Be sure to allow enough tubing to prevent kinking
and cut the tubing squarely. Use a marker to mark one end
of the tubing 5/8" from the end (Figure 5). Wet the end of
the 3/8" tube and push into the outlet (right) connection of
the system up to the mark.
CAUTION
Do not bend or crimp tube inserting.
B. Gently pull back on the tube to ensure it is connected
properly.
6. Connecting the Supply Adapter
A. Determine the length of plastic white tubing needed
to connect the inlet (left) side of the filter with the feed
adapter installed on the cold water supply line. Be sure to
allow enough tubing to prevent kinking and cut the tubing
squarely. Place a mark 5/8" from one end of the tubing. Wet
the end of the tubing. Insert the end of the tubing into the
3/8" fitting of the inlet supply adapter. The 5/8" mark should
be flush with the collar of the fitting located on the inlet
supply adapter (Figure 6a).
B. Mark the remaining end of the tubing. Use a marker to
mark 5/8" from the end. Wet the end of the tube. Insert the
end into the feed connection on the inlet side (left) of the
system. The tube should go in up to the mark. (Figure 6b).
7. Placing the System into Operation
A. Slowly turn on the cold water supply. Ensure that the feed
adapter valve is also open.
B. Open faucet and flush filter for 10 minutes. Discard water.
C. Checkforleaksatallfittingsbeforeleavinginstallation.Ifleaks
appear, see Troubleshooting.
NOTE: A drinking water cartridge may contain carbon fines
(very fine black powder). If carbon fines appear in
the water, discard water. More flushing is required if
carbon fines are present.
NOTE: Initially, filtered water may appear cloudy. If
cloudiness in a glass of water disappears from the
bottom; fine air bubbles are present. This air within
the water will disappear within a few weeks after
installation.
INSTALLATION CONTINUED
Open to system
Closed to system
Outlet (blue tubing)
Inlet
(white tubing)
56a
6b
7
6 • FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual

INSTALLATION IS NOW COMPLETE.
FILTER CARTRIDGE REPLACEMENT
NOTE: The life of the filter cartridges depends on water
volume used and the quality of the feed water. It is
recommended that the filter cartridges be replaced
every 6-12 months, or when there is a noticeable
change in taste, odor, or flow of filtered water.
Ensure the correct cartridge is purchased for the
system.
Model F1000-DFB uses FDF1-RC Replacement Cartridge
Model F1000-B1B uses F1B1-RC Replacement Cartridge
8. Cartridge Replacement
A. Relieve pressure by turning off the water supply to the
system and opening a faucet until water flow stops. Place a
bucket or towel under the system to catch any water drips
(Figure 8a).
B. Lift the locking bar upward until the filter cartridge
disengages from the filter head assembly (Figure 8b).
C. Pull the cartridge away from the filter head assembly and
ensure the locking bar remains in the fully up position
(Figure 8c).
D. Align the posts on the filter cartridge with the ports in the
filter head assembly. Slide the cartridge filter towards into
the filter head assembly engaging with the locking bar
causing it to drop forward and down. (Figure 8d).
E. Pull down the locking bar until it snaps into place
(Figure 8e).
NOTE: See Placing the System into Operation section for
remaining steps.
TROUBLESHOOTING
Leaks between filter head assembly and filter
cartridge
1. Relieve pressure by turning off the water supply to the
system and opening faucet until water flow stops. Place a
bucket or towel under the system to catch any water drips.
2. Remove cartridge and inspect O-rings to make sure they
are seated and clean.
3. Install filter cartridge. Place system into operation and
check for leaks. If leaks persist, turn off the water supply
and contact Technical Support at 1-800-279-9404.
Leaks from tubing fittings
1. Relieve pressure by turning off the water supply to the
system and opening faucet until water flow stops. Place a
bucket or towel under the system to catch any water drips.
2. Depress collet on system or inlet supply adapter tubing
fittings and pull tubing from fitting. Inspect surface of
tubing for scratches or debris. Clean or cut back tubing to
access clean surface.
3. Wet the end of the inlet tubing and press into the inlet
fitting of the system. Ensure the tubing is fully pushed past
the fitting O-rings. Place system into operation and check
for leaks. If leaks persist, turn off the water supply and
contact Technical Support at 1-800-279-9404.
or
8a
8b 8c
8d 8e
FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual • 7

REPLACEMENT PARTS
ITEM
NUMBER
PART
NUMBER DESCRIPTION QUANTITY REQUIRED
1655123-96 Cartridge, FDF1-RC 1
655120-96 Cartridge, F1B1-RC 1
24004601 Filter Head, Model F1000-DFB 1
4004602 Filter Head, Model F1000-BIB 1
3 4004294 Installation Kit 1
4 244960* Faucet 1
*Image may be different than actual faucet
For replacement parts, contact your nearest Pentair distributor or call
800.279.9404
4
3
1
2
8 • FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual

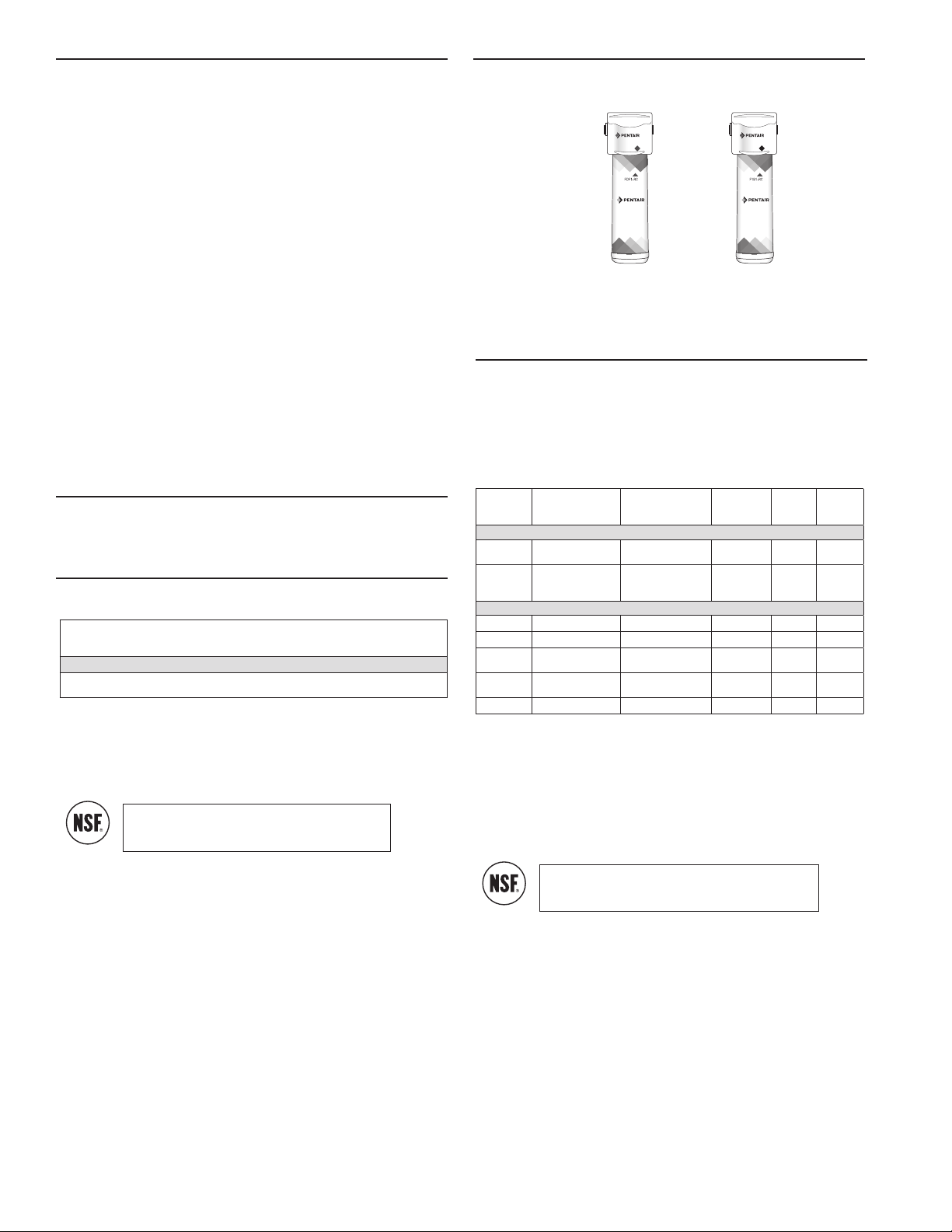

Important Notice: Read performance data and compare the
capabilities of the system with your actual water treatment
requirements. It is recommended that the supply water be tested,
before installing a water treatment system, to determine your water
treatment needs.
Test Conditions
Flow Rate
F1000-DFB = 0.75 gpm (2.83 L/min)
F1000-B1B = 0.60 gpm (2.27 L/min)
Filter Capacity
F1000-DFB = 750 gallons (2839 L)
F1000-B1B = 750 gallons (2839 L)
Inlet Pressure = 60 psi (4.1 bar)
Temperature = 68°F +/- 5°F (20°C+/- 2.5°F)
Testing was performed under standard laboratory conditions, actual
performance may vary.
Operating Requirements for F1000-DFB and F1000-B1B Systems:
Pressure = 40-100 psi (2.75–6.89 bar)
Temperature = 40-100°F (4.4–37.8°C)
F1000DFB SYSTEM INSTALLED WITH
FDF1RC FILTER CARTRIDGE
This system have been tested according to NSF/ANSI 42 for
reduction of the substances listed below. The concentration of the
indicated substances in water entering the system was reduced to
a concentration less than or equal to the permissible limit for water
exiting the system, as specified in NSF/ANSI 42.
Model F1000-DFB
EPA Est. 082989-CHN-001
PERFORMANCE DATA
The Model F1000-DFB is Tested and Certified by NSF International
against NSF/ANSI Standard 42 and CSA B483.1 for the reduction
of substances specified on the Performance Data Sheet.
The Model F1000-B1B is Tested and Certified by NSF International
against NSF/ANSI Standard 42, 53, and CSA B483.1 for the
reduction of substances specified on the Performance Data Sheet.
CARTRIDGE SEQUENCE
F1000-DFB F1000-B1B
F1000B1B SYSTEM INSTALLED WITH
F1B1 RC FILTER CARTRIDGE
This system has been tested according to NSF/ANSI 42 and 53 for
reduction of the substances listed below. The concentration of the
indicated substances in water entering the system was reduced to
a concentration less than or equal to the permissible limit for water
exiting the system, as specified in NSF/ANSI 42 and 53.
Model F1000-B1B
Substance Influent Challenge
Concentration
Max. Permissible
Product Water
Concentration
Reduction
Requirements
Minimum
Reduction
Average
Reduction
Standard 42
Chlorine
Taste & Odor 2.0 mg/L±10% ≥50% 95.9%
Particulates
(0.5-<1uM)
Class 1*
at least 10,000
particulates/mL >85% 97.9%
Standard 53
Cysts ** Minimum 50,000/L 99.95% 99.97% 99.99%
Atrazine 0.009 mg/L ± 10% 0.003 mg/L 90.5% 93.7%
Lead (pH
6.5) 0.15 mg/L ± 10% 0.010 mg/L 99.3% 99.9%
Lead (pH
8.5) 0.15 mg/L ± 10% 0.010 mg/L 99.3% 99.6%
Lindane 0.002 mg/L ± 10% 0.0002 mg/L 94.8% 97.4%
Flow Rate = 0.6 gpm (2.2 L/min); Capacity = 750 gallons (2839 L) or 12
months
Testing was performed under standard laboratory conditions, actual
performance may vary.
* Reduces particles as small as 0.5-1 micron in size by mechanical
means
** NSF/ANSI Standard 53 certified to redcue cysts such as
Cryptosporidium and Giardia by mechanical means.
Substance Influent Challenge
Concentration
Max. Permissible
Product Water
Concentration
Reduction
Requirements
Minimum
Reduction
Average
Reduction
Standard 42
Chlorine
Taste & Odor 2.0 mg/L±10% ≥50% 88.8%
Flow Rate = 0.75 gpm (2.8 L/min); Capacity = 750 gallons (2839 L) or 12
months
Testing was performed under standard laboratory conditions, actual
performance may vary.
C US
C US
FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual • 9

ADVERTENCIA RELACIONADA
CON LA PROPUESTA 65 DE CALIFORNIA
WARNING:
Este producto contiene productos químicos de los
cuales el estado de California sabe causan cáncer o
anomalías congénitas u otros daños reproductivos.
ESPECIFICACIONES
Gama de Temperatura:............................40-100 °F (4.4-37.8 °C)
Gama de presión:.............................40-100 psi (2.75-6.89 bares)
Caudal de servicio a 60 psi (4.1 bares):
Modelo: F1000-DFB...................................0.75 gpm (2.83 L/min)
Modelo: F1000-B1B .....................................0.6 gpm (2.27 L/min)
Vida útil nominal:
Modelo: F1000-DFB....................................750 galones (2,839 L)
Modelo: F1000-B1B ....................................750 galones (2,839 L)
Dimensiones: ..................................................12.25" x 3.5" x 4.8"
(311 mm x 90 mm x 122 mm)
Peso:
Modelo: F1000-DFB (solo sistema) .....................1.6 lbs (0.72 kg)
Modelo: F1000-B1B (solo sistema) .....................1.8 lbs (0.81 kg)
PIEZAS INCLUIDAS
• Sistema de filtro con cartucho
• Kit de tornillería de instalación
• Llave de agua potable sin plomo
• Tubería de plástico de 3/8" (blanca y azul)
PRECAUCIONES
WARNING:
No se debe utilizar con agua microbiológicamente
insegura o de calidad desconocida sin la
desinfección adecuada previa o posterior al paso
por el sistema. Los sistemas certificados para
la reducción de quistes pueden usarse en aguas
desinfectadas que pudieran contener quistes
filtrables. Unidad de reducción química y mecánica.
CAUTION
Se debe proteger el sistema contra el congelamiento
para evitar la rotura del filtro y fugas de agua.
NOTA:
• Para uso únicamente con agua fría.
• Asegúrese de que la instalación cumple con todas las
leyes y normas estatales y locales.
• Se debe mantener el sistema según las instrucciones
del fabricante, incluyendo el reemplazo de los cartuchos
de filtro. Los contaminantes u otras sustancias que
el cartucho seleccionado elimina o reduce no están
necesariamente presentes en su agua. Pida a su servicio
de agua municipal una copia de su análisis de agua, o pida
un análisis de su agua a un laboratorio de pruebas de
agua de buena reputación.
• Luego de períodos prolongados sin uso, como por ejemplo
durante las vacaciones, se recomienda enjuagar el sistema
a fondo. Deje correr el agua durante 5 o 6 minutos antes
de usar.
• Los cartuchos de filtro que utiliza este sistema tienen una
vida útil limitada. Si detecta cambios en el sabor, olor o
flujo del agua filtrada, el cartucho debe ser reemplazado.
HERRAMIENTAS Y MATERIALES REQUERIDOS
• Gafas de seguridad
• Llave ajustable
• Cortatubos o navaja multiuso
• Taladro de mano o eléctrico (se recomienda inalámbrico)
• Lima
• Broca de 1/4"
Si el fregadero no tiene orificio para una llave separada:
• Punzón
• Broca o sacabocados de 3/4"
• Broca de 3/32"
10 • FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual

INSTALACIÓN
NOTA:
• Para la instalación estándar bajo el fregadero con roscas
de 1/2"-14 NPS o de compresión de 3/8" x 3/8"
• Lea todas las instrucciones y precauciones antes de instalar
y usar su sistema de filtración.
• Los diagramas numerados corresponden a los pasos
numerados.
4. Cómo instalar el adaptador de suministro de agua
El adaptador de suministro es para roscas 1/2"-14 NPS o de
compresión de 3/8" x 3/8". Si los códigos locales lo permiten, puede
utilizarse para conectar el sistema a la tubería de agua fría. Si los
códigos locales no permiten el uso del adaptador de suministro,
sus proveedores locales pueden facilitarle conectores alternativos.
F. Cierre la tubería de suministro de agua fría. Si la tubería
de agua fría no tiene una llave de paso bajo el fregadero,
deberá instalar una.
G. Abra la llave de agua fría y permita que se desagüe toda
el agua de la tubería.
H. Desconecte la válvula de suministro de agua fría del tubo
vertical.
I. Asegúrese de que la junta selladora esté completamente
asentada en la rosca hembra de la válvula del adaptador
de alimentación.
J. Instale la válvula del adaptador de alimentación sobre la
válvula de suministro. Apriete a mano exclusivamente.
K. Conecte el tubo vertical a la válvula del adaptador de alimentación.
NOTA: Vea las Figuras 1G-1H para configurar el adaptador de
alimentación a conexiones de compresión de 3/8" x 3/8".
5. Selección de la ubicación de la llave de agua
NOTA: Se debe prever la funcionalidad, la conveniencia y el
aspecto de la llave de agua potable antes de su colocación.
Se necesita una superficie plana adecuada de modo que
la base de la llave de agua se asiente firmemente. La
llave calza a través de un orificio de 3/4''. La mayoría
de los fregaderos tienen orificios de 1-3⁄8'' o 1-1/2'' de
diámetro previamente perforados que se pueden utilizar
para instalar la llave de agua. Si no se pueden usar estos
orificios o están en una ubicación inconveniente, será
necesario perforar un orificio de 3/4'' de diámetro en
el fregadero para acomodar la llave de agua.
CAUTION
Este procedimiento puede producir polvo que puede
causar una irritación grave si se aspira o entra en
contacto con los ojos. Se recomienda llevar anteojos de
seguridad y un respirador durante este procedimiento.
CAUTION
NO TRATE DE PERFORAR UN FREGADERO HECHO
TOTALMENTE DE PORCELANA. Si tiene un fregadero
hecho totalmente de porcelana, monte la llave de
agua en el orificio previamente perforado para el
rociador o perfore un orificio en la cubierta adyacente
al fregadero.
CAUTION
Cuando perfore a través de la cubierta asegúrese
de que no haya cables ni tuberías debajo del área
donde se hará la perforación. Asegúrese de que
tenga un amplio espacio para hacer las conexiones
adecuadas en la parte inferior de la llave de agua.
CAUTION
No perfore a través de una cubierta de un espesor
mayor a 1".
CAUTION
No trate de perforar a través de cubiertas de azulejo,
mármol, granito o materiales similares. Consulte
con un plomero o con el fabricante de la cubierta
para obtener consejos o asistencia.
D
C
1⁄4”
11⁄4”
Junta selladora
1A
1B
1D
1C
1G 1H
2
FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual • 11

A. Cubra el fondo del fregadero con papel de periódico para
impedir que caigan al drenaje virutas metálicas, piezas
o herramientas.
B. Coloque cinta de enmascarar sobre el área que se va a perforar
para ayudar a evitar rayones si la broca del taladro se resbala.
C. Marque el orificio con un punzón de marcar. Use una broca
de 1/4'' para hacer un orificio de guía.
D. Use una broca de 3/4'' para perforar un orificio de un lado
a otro del fregadero.
E. Alise los bordes ásperos con una lima.
6. Colocación de la llave de agua
A. Aplique 3-5 vueltas de cinta de teflón al vástago de la llave.
B. Arme la llave como se muestra en la Figura 3.
C. Atornille el conector rápido en el extremo roscado del vástago
de la llave.
D. Ponga una marca a 5/8" del extremo de la tubería azul. Moje
el extremo del tubo de 3/8" y empuje a la parte inferior del
conector. La marca de 5/8" deberá estar al ras con el collarín
del conector.
NOTA: Para retirar el tubo, empuje el collarín de la conexión
y jale el tubo.
E. Sosteniendo la llave, pase la tubería a través del orificio
en el fregadero. Ponga la empuñadura de la llave un una
ubicación deseada.
F. Centre la llave y deslice el disco ranurado entre la parte
inferior de la cubierta o fregadero y la contratuerca. Apriete
la tuerca de vástago con una llave hasta que quede apretada.
G. Inserte firmemente la boca en la base de la llave.
7. Cómo montar el sistema
A. Seleccione una ubicación bajo el fregadero, u otra área
adecuada en la que se instalará el sistema.
NOTA: Se puede usar el cartón del sistema para determinar la
huella de operación que se requiere para la instalación
del sistema y los cartuchos de repuesto. (Figura 4a)
B. Monte el sistema verticalmente. Las dimensiones del
diagrama permiten retirar el cartucho o el sistema. Asegúrese
de que la montura esté al ras. Use la broca de 3/32" para
crear orificios de guía para el montaje (Figura 4b).
WARNING:
El sistema se deberá montar en una superficie
sólida y firme que pueda apoyar el peso del
sistema.
INSTALACIÓN  CONTINUACIÓN
Counter Top
Faucet Stem
Chrome
Plate
Slotted
Disk
Rubber
Washer
Lock Washer
Stem Nut
Quick
Connector
3/8” Tubing
2 3/8”
(60.3 mm)
7” (178 mm)
13.5” (343 mm)
7.875” (200 mm)
Inlet
Outlet
3
4a
4b
12 • FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual

8. Conexión de la llave de agua al sistema
A. Determine la longitud de la tubería azul de plástico que se
necesita para conectar al lado de la salida (derecho) del filtro
desde la llave. Asegúrese de dejar suficiente tubería pare evitar
retorcimientos y corte el tubo en ángulo recto. Use un marcador
para marcar un extremo de la tubería a 5/8" del extremo
(Figura 5). Moje el extremo del tubo de 3/8" y empújelo a la
conexión de salida (derecha) del sistema hasta la marca.
CAUTION
No doble ni engarce el tubo que está insertando.
B. Jale levemente del tubo para corroborar que esté
correctamente conectado.
9. Cómo conectar el adaptador de suministro
A. Determine la longitud de tubería blanca de plástico necesaria
para conectar el lado de entrada (izquierdo) del filtro con el
adaptador de alimentación instalado en la línea de suministro
de agua fría. Asegúrese de dejar suficiente tubería pare evitar
retorcimientos y corte el tubo en ángulo recto. Ponga una
marca a 5/8" del extremo de la tubería. Moje el extremo de
la tubería. Inserte el extremo de la tubería en la conexión de
3/8" del adaptador de suministro de entrada. La marca de 5/8"
deberá estar al ras con el collarín de la conexión ubicada en el
adaptador de suministro de entrada (Figura 6a).
B. Marque el extremo restante de la tubería. Use un marcador
para hacer una marca a 5/8'' desde el extremo. Moje el
extremo del tubo. Inserte el extremo en la conexiones de
alimentación en el lado de entrada (izquierdo) del sistema.
El tubo deberá llegar hasta la marca (Figura 6b).
10. Cómo poner en funcionamiento el sistema
A. Active lentamente el suministro de agua fría. Asegúrese
de que la válvula del adaptador de alimentación también
esté abierta.
B. Abra la llave y enjuague el sistema 10 minutos. Deseche
el agua.
C. Verifique que no haya fugas en ninguna conexión antes
de dejar la instalación. Si las hay, consulte la sección
Resolución de problemas.
NOTA: Los cartuchos para agua potable pueden contener restos
de carbón (polvo negro muy fino). Si aparecen finos de
carbón en el agua, deseche el agua. Se necesita más
enjuague si hay finos de carbón presentes.
NOTA: En un primer momento, el agua filtrada puede parecer
turbia. Si la turbidez en un vaso de agua desaparece
desde el fondo, hay presentes burbujas de aire finas.
Este aire en el seno del agua desaparecerá en unas
cuantas semanas después de la instalación.
INSTALACIÓN  CONTINUACIÓN
Open to system
Closed to system
Outlet (blue tubing)
Inlet
(white tubing)
56a
6b
7
FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual • 13

AHORA LA INSTALACIÓN ESTÁ COMPLETA.
REEMPLAZO DEL CARTUCHO DE FILTRO
NOTA: La vida útil de los cartuchos de filtro depende del volumen
de agua usado y la calidad del agua de alimentación. Se
recomienda que los cartuchos de filtro se reemplacen
cada 6 a 12 meses, o cuando haya un cambio apreciable
en sabor, olor o gasto del agua filtrada.
Asegúrese de comprar el cartucho correcto para
el sistema.
El modelo F1000-DFB usa el cartucho de repuesto FDF1-RC
El modelo F1000-B1B usa el cartucho de repuesto F1B1-RC
11. Reemplazo del cartucho
A. Desfogue la presión al girar el suministro de agua al sistema
y abrir una llave hasta que cese el flujo de agua. Ponga una
cubeta o una toalla bajo el sistema para captar el goteo de
agua que pudiera haber (Figura 8a).
B. Levante la barra de bloqueo hasta que el cartucho de filtro
se separa del conjunto de la cabeza del filtro (Figura 8b).
C. Jale el cartucho del conjunto de la cabeza del filtro y asegúrese
de que la barra de bloqueo continúe en la posición
completamente hacia arriba (Figura 8c).
D. Alinee los postes en el cartucho de filtro con los puertos en
el conjunto de la cabeza del filtro. Deslice el filtro de cartucho
hacia adentro del conjunto de la cabeza del filtro y engarce con
la barra de bloqueo haciendo que caiga hacia adelante y hacia
abajo. (Figura 8d).
E. Jale la barra de bloqueo hacia abajo hasta que se inserte
en su lugar (Figura 8e).
NOTA: Consulte los siguientes pasos en la sección Cómo poner
en funcionamiento el sistema.
RESOLUCIÓN DE PROBLEMAS
Fugas entre el conjunto de la cabeza del filtro
y el cartucho de filtro
1. Desfogue la presión al girar el suministro de agua al sistema
y abrir la llave hasta que cese el flujo de agua. Ponga una
cubeta o una toalla bajo el sistema para captar el goteo de
agua que pudiera haber.
2. Retire el cartucho e inspeccione las juntas tóricas para
asegurarse de que estén asentadas y limpias.
3. Instale el cartucho de filtro. Ponga el sistema en funcionamiento
y revise si hay fugas. Si las fugas persisten, cierre el suministro
de agua y comuníquese con Asistencia Técnica al 1-800-279-9404.
Fugas de conexiones de tubería
1. Desfogue la presión al girar el suministro de agua al sistema
y abrir la llave hasta que cese el flujo de agua. Ponga una
cubeta o una toalla bajo el sistema para captar el goteo de
agua que pudiera haber.
2. Oprima la presilla en el sistema o las conexiones de tubería
del adaptador de suministro de entrada y jale la tubería de
la conexión. Inspeccione la superficie de la tubería en busca
de raspones o suciedad. Limpie o corte la tubería para tener
acceso a una superficie limpia.
3. Moje el extremo de la tubería de entrada y presiónelo hacia
el interior de la conexión de entrada del sistema. Asegúrese
de que la tubería se haya oprimido por completo más allá
de las juntas tóricas de la conexión. Ponga el sistema en
funcionamiento y revise si hay fugas. Si las fugas persisten,
cierre el suministro de agua y comuníquese con Asistencia
Técnica al 1-800-279-9404.
or
8a
8b 8c
8d 8e
14 • FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual

PIEZAS DE REPUESTO
NÚMERO DE
ARTÍCULO
NÚMERO DE
PIEZA DESCRIPCIÓN CANTIDAD REQUERIDA
1655123-96 Cartucho, FDF1-RC 1
655120-96 Cartucho, F1B1-RC 1
24004601 Cabeza del filtro, modelo F1000-DFB 1
4004602 Cabeza del filtro, modelo F1000-BIB 1
3 4004294 Kit de instalación 1
4 244960* Llave de agua 1
* La imagen puede ser diferente de la llave real
Para obtener piezas de repuesto, comuníquese con su distribuidor Pentair
más cercano o llame al 800.279.9404
4
3
1
2
FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual • 15

Aviso importante: Lea los datos sobre rendimiento y compare las
capacidades del sistema con sus requisitos reales de tratamiento de
agua. Se recomienda que antes de instalar un sistema de tratamiento de
agua el agua de suministro se analice, para determinar sus necesidades de
tratamiento de agua.
Condiciones de prueba
Caudal
F1000-DFB = 0.75 gpm (2.83 L/min)
F1000-B1B = 0.60 gpm (2.27 L/min)
Capacidad del filtro
F1000-DFB = 750 galones (2839 L)
F1000-B1B = 750 galones (2839 L)
Presión de entrada = 60 psi (4.1 bar)
Temperatura = 68 °F +/- 5 °F (20 °C+/- 2.5 °F)
La prueba se ejecutó en condiciones estándar de laboratorio; el
rendimiento en condiciones reales puede variar.
Requisitos de operación para sistemas F1000-DFB y F1000-B1B:
Presión = 40-100 psi (2.75–6.89 bar)
Temperatura = 40-100 °F (4.4–37.8 °C)
SISTEMA F1000DFB INSTALADO
CON CARTUCHO DE FILTRO FDF1RC
Este sistema fue analizado de acuerdo con la Norma NSF/ANSI 42 para la
reducción de las sustancias enumeradas a continuación. La concentración
de las sustancias indicadas en el agua que entra al sistema se redujo a
una concentración menor o igual a los límites permitidos para el agua que
sale del sistema, como lo especifica la Norma NSF/ANSI 42.
Modelo F1000-DFB
EPA Est. 082989-CHN-001
INFORMACIÓN DE RENDIMIENTO
El modelo F1000-DFB está probado y certificado por NSF International
bajo la Norma 42 de NSF/ANSI y B483.1de CSA en cuanto a la reducción
de sustancias especificadas en la Hoja de información sobre rendimiento.
El modelo F1000-B1B está probado y certificado por NSF International bajo
las Normas 42 y 53 de NSF/ANSI y B483.1de CSA en cuanto a la reducción
de sustancias especificadas en la Hoja de información sobre rendimiento.
SECUENCIA DE CARTUCHO
F1000-DFB F1000-B1B
SISTEMA F1000B1B INSTALADO
CON CARTUCHO DE FILTRO F1B1RC
Este sistema ha sido analizado de acuerdo con las Normas NSF/ANSI
42 y 53 para la reducción de las sustancias enumeradas a continuación.
La concentración de las sustancias indicadas en el agua que entra
al sistema se redujo a una concentración menor o igual a los límites
permitidos para el agua que sale del sistema, como lo especifican las
Normas NSF/ANSI 42 y 53.
Modelo F1000-B1B
Sustancia
Concentración de
contaminantes en
el agua prefiltrada
Concentración
máx. permitida de
productos en el agua
Necesidad de
reducción
Reducción
mínima
Reducción
promedio
Norma 42
Sabor y olor
a cloro 2.0 mg/L±10% ≥50% 95.9%
Partículas
(0.5-<1uM)
Clase 1*
al menos 10,000
partículas/mL >85% 97.9%
Norma 53
Quistes** Mínimo 50,000/L 99.95% 99.97% 99.99%
Atracina 0.009 mg/L ± 10% 0.003 mg/L 90.5% 93.7%
Plomo
(pH 6.5) 0.15 mg/L ± 10% 0.010 mg/L 99.3% 99.9%
Plomo
(pH 8.5) 0.15 mg/L ± 10% 0.010 mg/L 99.3% 99.6%
Lindano 0.002 mg/L ± 10% 0.0002 mg/L 94.8% 97.4%
Caudal = 0.6 gpm (2.2 L/min); Capacidad = 750 galones (2839 L) o 12 meses
La prueba se ejecutó en condiciones estándar de laboratorio; el rendimiento
en condiciones reales puede variar.
* Reduce las partículas pequeñas, hasta de 0.5-1 micrones por medios
mecánicos
**Con certificado de la Norma 53 de NSF/ANSI para reducir los quistes
como Cryptosporidium y Giardia por medios mecánicos
Sustancia
Concentración de
contaminantes en
el agua prefiltrada
Concentración
máx. permitida de
productos en el agua
Necesidad de
reducción
Reducción
mínima
Reducción
promedio
Norma 42
Sabor y olor
a cloro 2.0 mg/L±10% ≥50% 88.8%
Caudal = 0.75 gpm (2.8 L/min); Capacidad = 750 galones (2839 L) o 12 meses
La prueba se ejecutó en condiciones estándar de laboratorio; el rendimiento
en condiciones reales puede variar.
C US
C US
16 • FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual

AVERTISSEMENT RELATIF À LA
PROPOSITION65 DE CALIFORNIE
WARNING:
Ce produit contient des produits chimiques
considérés par l’État de Californie comme pouvant
causer des cancers, des malformations congénitales
et d’autres troubles du système reproducteur.
SPÉCIFICATIONS
Plage de température: ...................... 4,4 à 37,8°C (40 à 100°F)
Plage de pression: ....................... 2,75 à 6,89bars (40 à 100psi)
Débit de service @ 4,1bars (60psi):
Modèle F1000-DFB............................. 2,83L/min (0,75 gal./min)
Modèle F1000-B1B ............................... 2,27L/min (0,6gal./min)
Durée de vie utile nominale:
Modèle F1000-DFB......................................2839L (750gallons)
Modèle F1000-B1B ......................................2839L (750gallons)
Dimensions: .................................... 311mm x 90mm x 122mm
(12,25po x 3,5po x 4,8po)
Poids:
Modèle F1000-DFB (système uniquement)...........0,72kg (1,6lb)
Modèle F1000-B1B (système uniquement)...........0,81kg (1,8lb)
PIÈCES COMPRISES
• Système de filtration avec cartouche
• Trousse d’installation
• Robinet d’eau potable sans plomb
• Tuyau en plastique de 3/8po (blanc et bleu)
MESURES DE PRÉCAUTION
WARNING:
N’utilisez pas le système avec de l’eau insalubre
microbiologiquement ou de qualité inconnue sans
désinfection adéquate avant ou après le système.
Les systèmes certifiés pour réduction de spores
peuvent être utilisés avec de l’eau désinfectée
pouvant contenir des spores filtrables. Dispositif
de réduction par action chimique et mécanique.
CAUTION
Le système doit être protégé contre le gel, qui risque
de craqueler le filtre ou de provoquer une fuite.
NOTE:
• Système traitant uniquement l’eau froide.
• Assurez-vous que l’installation est conforme aux lois
et aux règlements d’État et municipaux.
• Le système doit être entretenu conformément aux directives
du fabricant, y compris le remplacement des cartouches
filtrantes. Les contaminants ou autres substances retirées
ou réduites par la cartouche choisie ne sont pas forcément
présents dans votre eau. Demandez une copie d’analyse
d’eau au service de gestion des eaux de la municipalité ou
faites tester l’eau par un laboratoire d’analyse de l’eau réputé.
• Après une période prolongée d’inutilisation (comme après
des vacances), il est recommandé d’effectuer un bon
rinçage du système. Laissez l’eau s’écouler 5 à 6minutes
avant utilisation.
• Les cartouches filtrantes de ce système ont une durée
de vie utile limitée. Les changements de goût, d’odeur
et de débit de l’eau filtrée indiquent qu’il est nécessaire
de remplacer la cartouche.
OUTILS ET MATÉRIEL REQUIS
• Lunettes de sécurité
• Clé ajustable
• Coupe-tube ou couteau universel
• Perceuse à main ou électrique (modèle sans fil
recommandé)
• Lime
• Mèche de 1/4po
Si l’évier ne comporte pas un trou pour un autre robinet:
• Pointeau
• Mèche de 3/4po ou scie-cloche
• Mèche de 3/32po
FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual • 17

INSTALLATION
NOTE:
• Pour une installation standard sous évier sur des conduites de
1/2po –14NPS ou au moyen de raccords à compression
de 3/8po x 3/8po
• Veuillez lire toutes les directives et prendre toutes les
précautions nécessaires avant d’installer et d’utiliser votre
système de filtration.
• Les schémas numérotés correspondent aux étapes à suivre.
4. Installation de l’adaptateur d’arrivée d’eau
L’adaptateur d’arrivée d’eau s’installe sur des conduites de 1/2po
–14NPS ou des raccords à compression de 3/8po x 3/8po. Si les
codes locaux le permettent, il peut être utilisé pour raccorder le
système à la conduite d’alimentation en eau froide. Si les codes
locaux ne permettent pas l’utilisation de l’adaptateur d’arrivée
d’eau, vous pouvez vous procurer d’autres raccords auprès de
votre fournisseur local.
F. Coupez l’alimentation en eau froide. S’il n’y a pas sous l’évier
de robinet permettant de couper l’alimentation en eau froide,
vous devriez en installer un.
G. Ouvrez le robinet d’eau froide et laissez l’eau s’écouler
complètement de la conduite.
H. Retirez le robinet d’alimentation en eau froide de la conduite
verticale.
I. Assurez-vous que le joint d’étanchéité est complètement
inséré dans le filetage femelle de l’adaptateur d’arrivée.
J. Installez l’adaptateur sur le robinet d’alimentation. Serrez
à la main seulement.
K. Raccordez la conduite verticale à l’adaptateur d’arrivée.
NOTE: Reportez-vous aux figures1G et 1H pour le raccordement
de l’adaptateur d’arrivée à des raccords à compression
de 3/8po x 3/8po.
5. Choix de l’emplacement du robinet
NOTE: L’emplacement du robinet d’eau potable doit être choisi
en tenant compte du fonctionnement, du côté pratique
et de l’aspect esthétique. Trouvez une surface plane
adéquate pour que la base du robinet repose à plat de
façon stable. Le robinet s’insère dans un orifice de 3/4po.
La plupart des éviers comportent des trous de 1po3/8 ou
de 1po1/2 qui peuvent servir à l’installation du robinet. Si
ces trous ne peuvent pas servir à l’installation ou s’ils se
trouvent à un endroit peu commode, il sera nécessaire de
percer un trou d’un diamètre de 3/4po dans l’évier pour
recevoir le robinet.
CAUTION
Cette procédure produit de la poussière qui risque
provoquer de l’irritation en cas d’inhalation ou
de contact avec les yeux. Le port de lunettes de
sécurité et d’un appareil de protection respiratoire
est recommandé pour cette procédure.
CAUTION
NE PAS TENTER DE PERCER UN ÉVIER ENTIÈREMENT
FAIT DE PORCELAINE. Si vous avez un évier fait
entièrement de porcelaine, montez le robinet sur le
trou déjà perforé destiné à la douchette ou percez le
comptoir à proximité de l’évier.
CAUTION
Avant de percer un comptoir, vérifiez s’il n’y a aucun
fil ni tuyau sous la zone à percer. Vérifiez si l’espace
est suffisant pour faire les raccords nécessaires
sous le robinet.
CAUTION
Ne percez pas un comptoir dont l’épaisseur est
supérieure à 2,54cm (1po).
CAUTION
Ne tentez pas de percer un trou dans un comptoir
de carreaux de céramique, de marbre, de granite
ou fait dans un matériau similaire. Pour obtenir des
conseils ou de l’aide, adressez-vous à un plombier
ou au fabricant du comptoir.
D
C
1⁄4”
11⁄4”
Joint d’étanchéité
1A
1B
1D
1C
1G 1H
2
18 • FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual

A. Déposez du papier journal au fond de l’évier pour éviter que
des copeaux de métal, des pièces ou des outils tombent
dans la bonde de l’évier.
B. Collez du ruban-masque sur la surface à percer pour éviter
les éraflures si la mèche de perceuse glisse.
C. Marquez l’emplacement du trou à l’aide d’un pointeau. Utilisez
une mèche de perceuse de 1/4po pour percer l’avant-trou.
D. Utilisez une mèche de perceuse de 3/4po pour percer
l’évier de part en part.
E. Poncez les rebords inégaux à l’aide d’une lime.
6. Montage du robinet
A. Appliquez de trois à cinq couches de ruban pour conduit sur
la tige du robinet.
B. Montez le robinet en suivant les indications de la figure3.
C. Vissez le raccord rapide à l’embout fileté de la tige du robinet.
D. Tracez une marque à 5/8po de l’extrémité du tuyau bleu.
Humectez l’extrémité du tuyau de 3/8po et poussez-le à
l’intérieur de l’extrémité inférieure du raccord. La marque
tracée à 5/8po de l’extrémité doit se trouver vis-à-vis du
collier du raccord.
NOTE: Pour retirer le tuyau, poussez sur le collier du raccord
et retirez le tuyau.
E. En tenant le robinet, insérez le tuyau à travers le trou dans
l’évier. Placez la poignée de robinet à l’endroit désiré.
F. Centrez le robinet et glissez le disque fendu sous le comptoir
ou sous l’évier et la rondelle de blocage. Serrez l’écrou de
manœuvre à l’aide d’une clé jusqu’au serrage complet.
G. Insérez fermement le bec dans la base du robinet.
7. Montage du système
A. Choisissez un endroit sous l’évier ou ailleurs où installer
le système.
NOTE: La boîte contenant le système peut servir à
évaluer l’espace nécessaire à l’installation et au
remplacement des cartouches (figure4a).
B. Montez le système à la verticale. Les dimensions indiquées
sur l’illustration prévoient un espace suffisant pour le retrait
des cartouches ou du système. Vérifiez si le montage est de
niveau. Utilisez une mèche de 3/32po pour percer les avant-
trous destinés au montage (figure4b).
WARNING:
Le système doit être monté sur une surface
dure et solide en mesure de supporter le poids
de l’ensemble.
INSTALLATION (SUITE)
Counter Top
Faucet Stem
Chrome
Plate
Slotted
Disk
Rubber
Washer
Lock Washer
Stem Nut
Quick
Connector
3/8” Tubing
2 3/8”
(60.3 mm)
7” (178 mm)
13.5” (343 mm)
7.875” (200 mm)
Inlet
Outlet
3
4a
4b
FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual • 19

8. Raccordement du robinet au système
A. Calculez la longueur de tuyau de plastique bleu nécessaire
pour raccorder la sortie du filtre (à droite) au robinet. Prévoyez
une longueur du tuyau suffisante pour éviter son tortillement
et taillez le tuyau droit. Utilisez un marqueur pour tracer une
ligne à 5/8po de l’extrémité du tuyau (figure5). Humectez
l’extrémité du tuyau de 3/8po et poussez-le à l’intérieur du
raccord de sortie du système (à droite) jusqu’à la marque.
CAUTION
Évitez de plier ou de courber le tuyau en l’insérant.
B. Tirez délicatement sur le tuyau pour vérifier s’il est bien raccordé.
9. Raccordement de l’adaptateur d’arrivée d’eau
A. Calculez la longueur de tuyau de plastique blanc requise pour
raccorder l’arrivée du filtre (à gauche) à l’adaptateur raccordé
à la conduite d’arrivée d’eau froide. Prévoyez une longueur du
tuyau suffisante pour éviter son tortillement et taillez le tuyau
droit. Tracez une marque à 5/8po de l’extrémité du tuyau.
Humectez l’extrémité du tuyau. Insérez l’extrémité du tuyau
dans le raccord de 3/8po de l’adaptateur d’arrivée d’eau. La
marque tracée à 5/8po de l’extrémité doit se trouver vis-à-vis
du collier du raccord de l’adaptateur d’arrivée d’eau (figure6a).
B. Tracez une marque à l’autre extrémité du tuyau. Utilisez un
marqueur pour tracer une ligne à 5/8po de l’extrémité du
tuyau. Humectez l’extrémité du tuyau. Insérez l’extrémité dans
le raccord d’alimentation de l’arrivée du système (à gauche).
Le tuyau doit être inséré jusqu’à la marque (figure 6b).
10. Mise en marche du système
A. Ouvrez lentement l’arrivée d’eau froide. Vérifiez si l’adaptateur
est également ouvert.
B. Ouvrez le robinet et rincez le filtre 10minutes. Jetez l’eau.
C. Vérifiez qu’il n’y a pas de fuites au niveau de tous les raccords
avant de terminer l’installation. Si une fuite est visible,
consultez la section Dépannage.
NOTE: Une cartouche filtrante d’eau potable peut contenir
de la poudre de charbon (une fine poudre noire). Si
l’eau contient cette poudre, jetez-la. Un rinçage plus
prolongé est nécessaire si des résidus sont présents
dans l’eau.
NOTE: Au départ, l’eau filtrée peut sembler trouble. Si l’eau
s’éclaircit au fond du verre, cela signifie qu’elle contient
de fines bulles d’air. Les bulles d’air disparaîtront
quelques semaines après l’installation.
INSTALLATION (SUITE)
Open to system
Closed to system
Outlet (blue tubing)
Inlet
(white tubing)
56a
6b
7
20 • FRESHPOINT F1000-DFB, F1000-B1B Filtration Systems Instruction Manual
