Perlesmith PSTVS05 User manual

Installation Instruction
English ------------------------------ 01-05
Deutsch ------------------------------ 06-10
Français ------------------------------ 11-15
Español ------------------------------ 16-20
Italiano ------------------------------ 21-25
V2.0
PSTVS05
Thank you for choosing our product! We strive to provide the best quality
and services for our customers. Would you kindly share your experience
on Amazon if you are satisfied? Should you have any issues, please don't
hesitate to contact us.
Telephone：[phone] Mon-Fri 10am - 6pm (PST) (USA) (CAN)
Email：[email protected] (US/CA/DE/UK/FR/IT/ES/JP/AU)

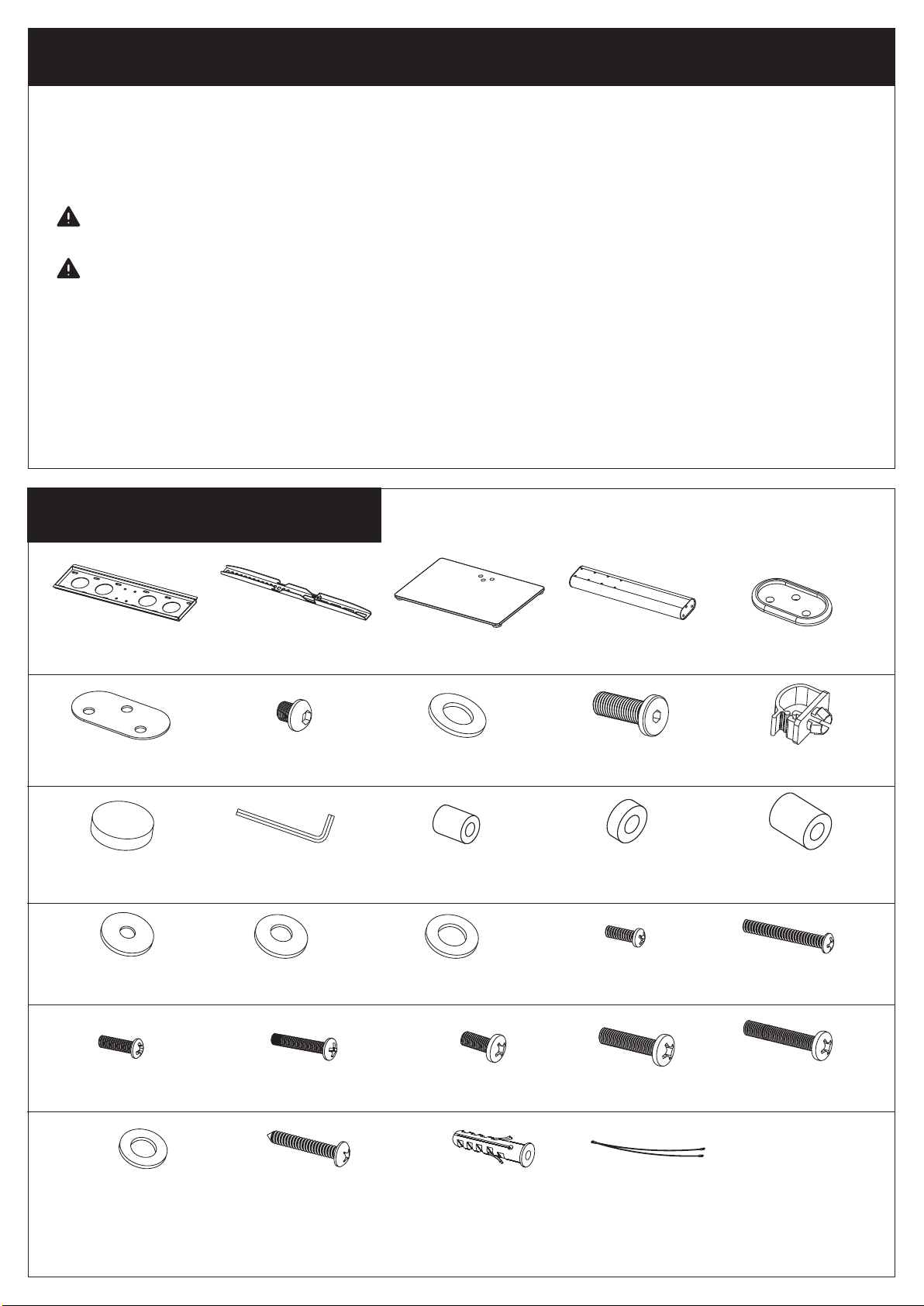

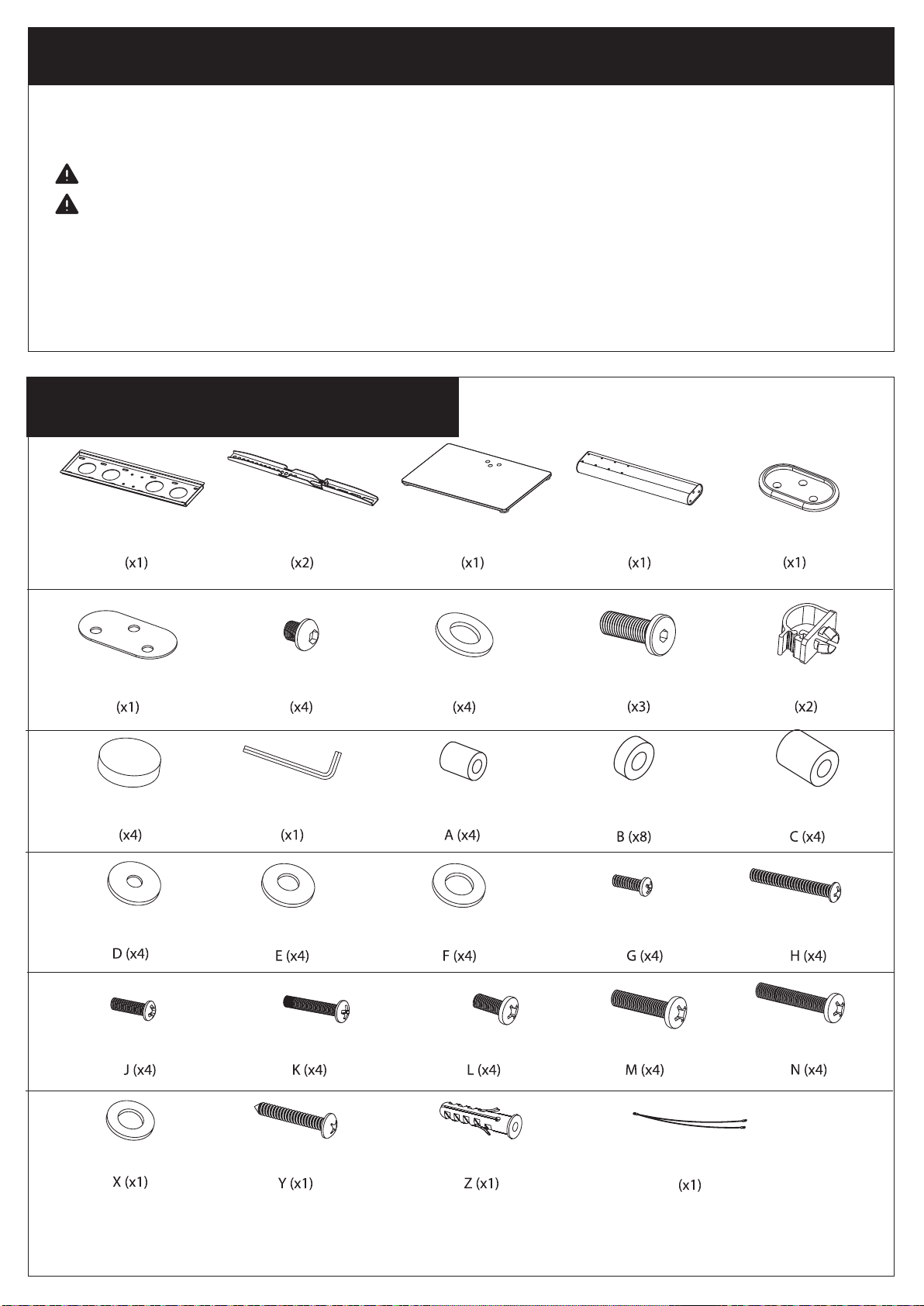

Supplied Parts List
M8x40mm
Concrete Anchor
Z (x1)
M6x45mm
Lag Bolt
Y (x1)
LagBoltWasher
X (x1)
Tempered Glass
(x1)
M4x12 Bolt
G (x4)
M8x20 Bolt
L (x4)
20mm M6/M8 Spacer
C (x4)
Rubber Pad
(x4)
M6x10 Bolt
(x4)
SecuityWire
(x1)
Support Pillar
(x1)
M4x30 Bolt
H (x4)
M8x35 Bolt
M (x4)
M4Washer
D (x4)
Allen Key
(x1)
MetalWasher
(x4)
M6x20 Bolt
J (x4) M8x45 Bolt
N (x4)
M6Washer
E (x4)
M4 Spacer
A (x4)
TV Plate
(x1)
M8x22 Bolt
(x3)
Plastic Socket
(x1)
M6x35 Bolt
K (x4)
M8Washer
F (x4)
5mm M6/M8 Spacer
B (x8)
Monitor Bracket
(x2)
Wire Clip
(x2)
Metal Pad
(x1)
1
Note:The mounting components and hardware supplied in this package are not designed for
installations to walls with steel studs or to cinder block walls. If the hardware you need for your
installation is not included, please consult your local hardware store for proper mounting hard-
ware for the application.
If you don't understand these directions or have any doubts about the safety of the
installation.
Install and operate this device with care. Please read this instruction before beginning the
installation, and carefully follow all instructions contained herein. Use proper safety equipment
during installation.
Do not use this product for any purpose or in any conguration not explicitly specied in this
instruction. We hereby disclaim any and all liability for injury or damage arising from incorrect
assembly, incorrect mounting, or incorrect use of this product.
If you are uncertain about the nature of your wall, consult a qualied installation contractor.
Please call a qualied installation contractor for help if you:
IMPORTANT SAFETY INFORMATION

2
Connecting the Support Pillar toTempered Glass
Step 1
Connecting theTV Plate to Support Pillar
Step 2
Tempered Glass
Rubber Foot Support Pillar
Plastic Socket
M8x22 Bolt
Metal Pad
TV Plate
Allen Key
Allen Key
M6x10 Bolt
MetalWasher
Wire Clip
1.1
1.2
2.1 2.2
Height
Adjustable

3
Mounting yourTV to the Brackets
Step 3
AttachingTV toTV Plate and Managing theWires
Step 4
4.1 4.2
Safety Bolt
3.1 G/H/J/K/L/M/N 3.2 A/B/C (Optional)
3.3
A,B,C
(if necessary)
G to N
D to F
Monitor Bracket
1
2

4
5.1 5.2
5.3 5.4
1.77in(45mm)
0.15in(3.8mm)
Wall

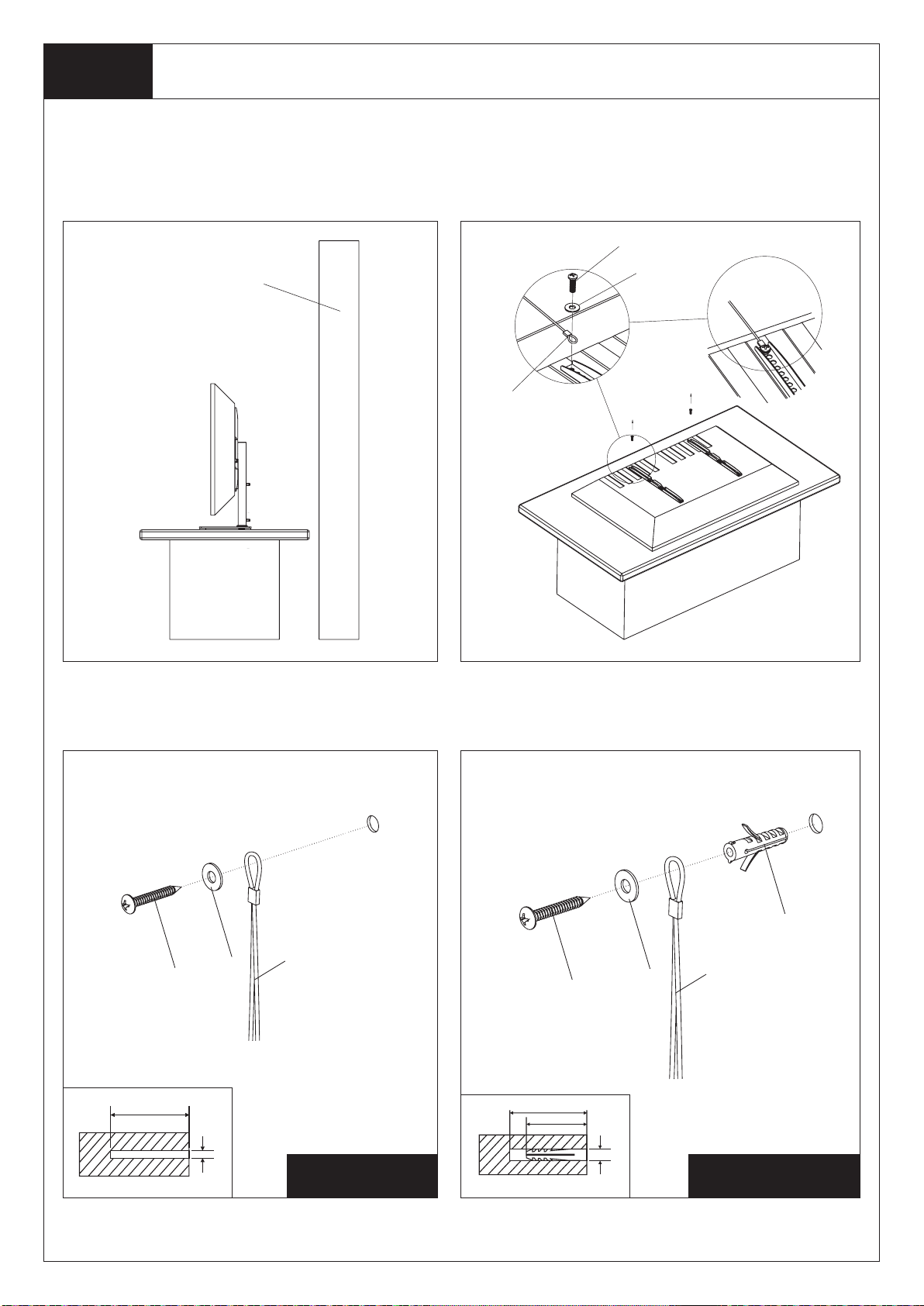

Attaching the Security SteelWire to theTV
Step 5
If your TV is located nearby the wall as the 5.1, then a steel wire can be attached for additional security.
Using screw (G to N) through washer (D to F), the end of security wire, bracket hole and TV VESA hole in
sequence. By tightening the screw, the security wire is attached to the TV.
Attaching the other end of the security wire to the wall. Installation on dierent types of walls shown in
5.3, 5.4 and 5.5.
Wood Stud Wall Concrete & Brick Wall
YXYX
Z
Secuity Wire Secuity Wire
1.57in(40mm)
1.77in(45mm)
0.31in(8mm)
G to N
D to F
Security wire

5
5.5

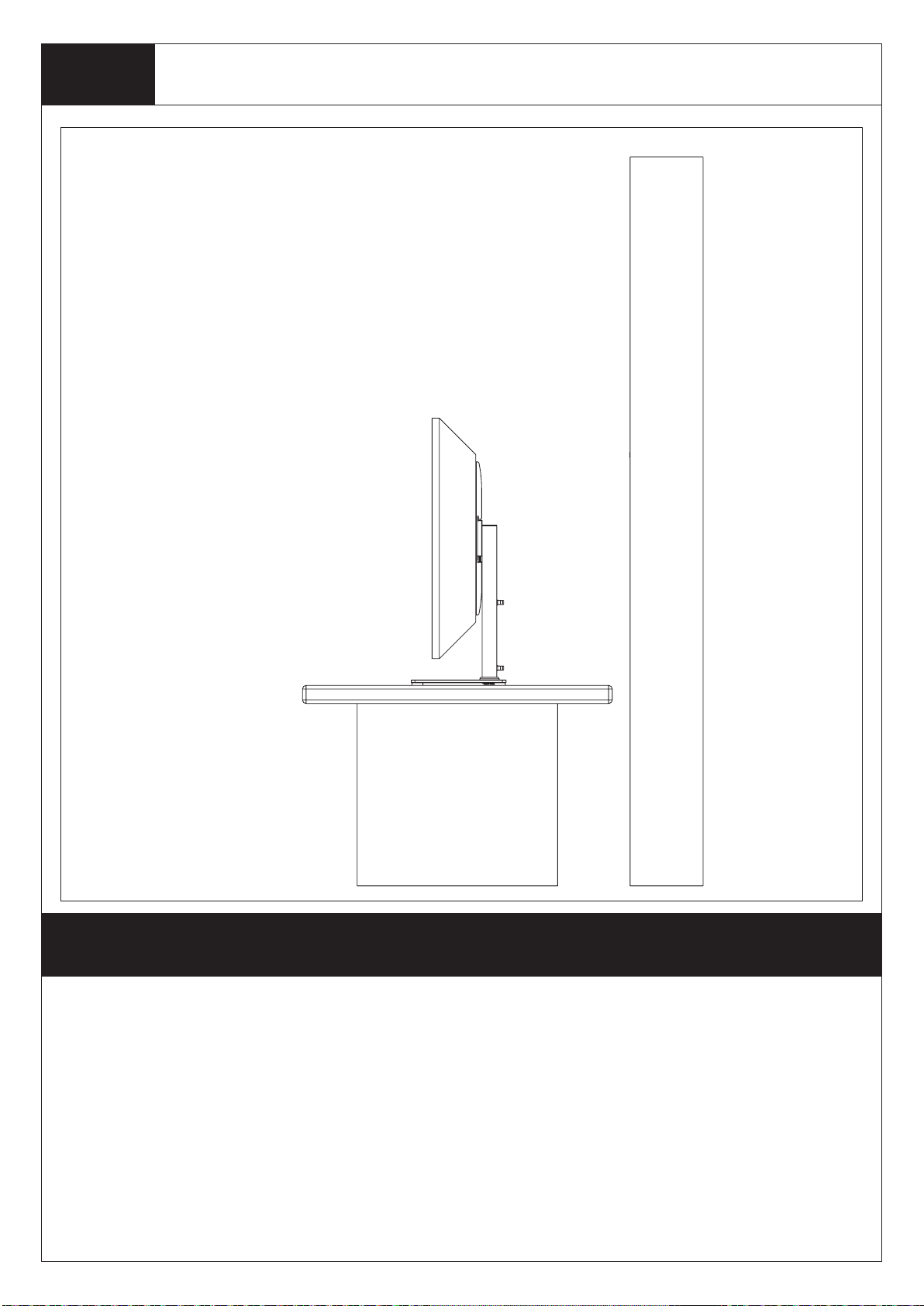

Now yourTV is standing steadfastly and securely！
Step 5
Thank you for choosing our products.
Now enjoy your TV with PERLESMITH TV stand!

6

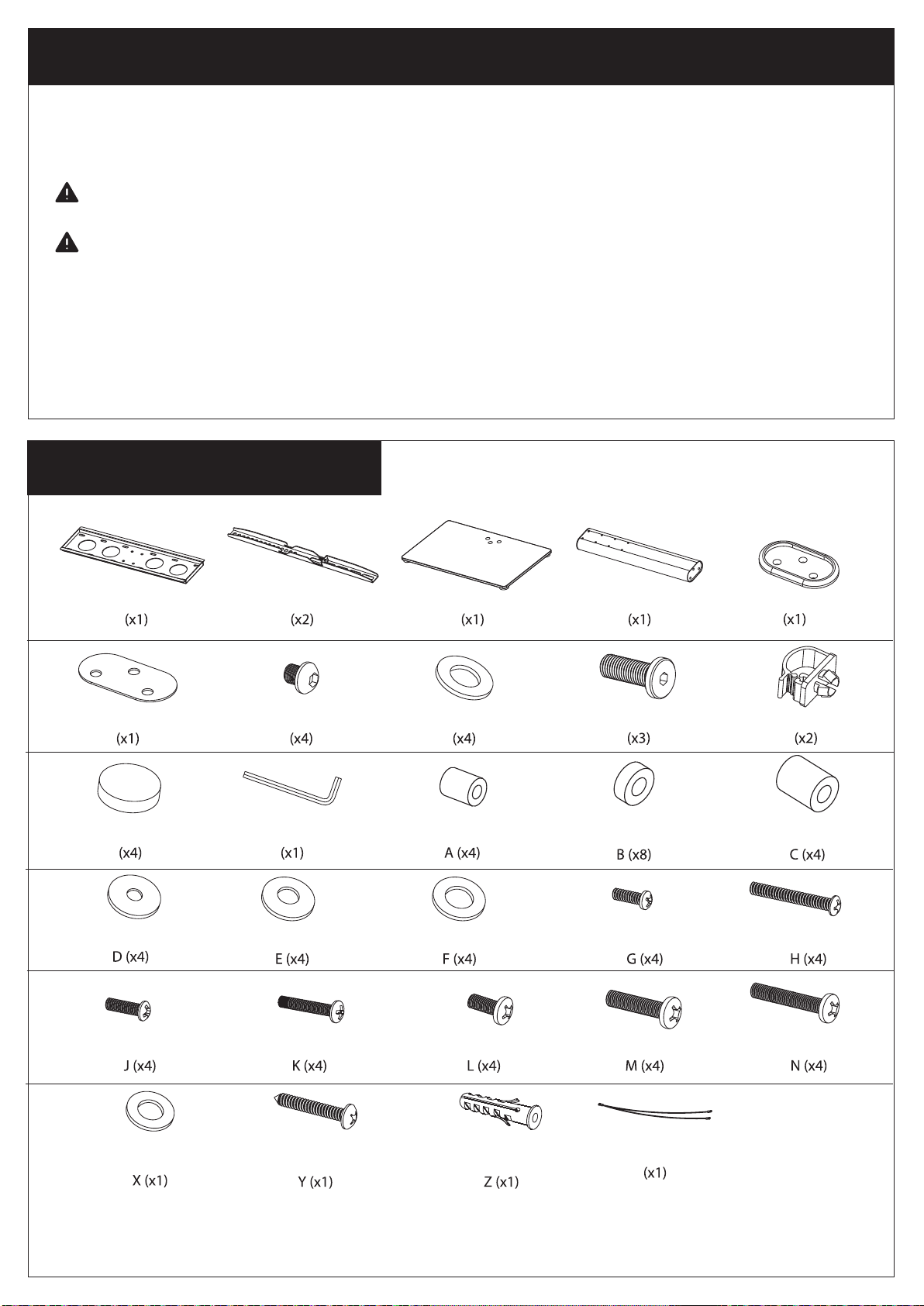

Lieferumfang
M8x40mm
Betonanker
M6x45 mm
Lag Bolzen
Lag Bolzen
Unterlegscheibe
Gehärtetes Glas
M4x12 Schrauben
M8x20 Schrauben
20mm M6/M8
Abstandshalter
Gummifuß
M6x10 Schrauben
Sicherheitsdraht
Stützspalte
M4x30 Schrauben
M8x35 Schrauben
M4 Unterlegscheibe
Inbusschlüssel
Metall Unterlegscheibe
M6x20 Schrauben M8x45 Schrauben
M6 Unterlegscheibe
M4 Abstandshalter
TV Platte
M8x22 Schrauben
Kunststobuchse
M6x35 Schranben
M8 Unterlegscheibe
5mm M6/M8
Abstandshalter
Monitor Halterung
Draht-Klemme
Metall Pad
Hinweis: Die in diesem Paket enthaltenen Befestigungskomponenten und -hardware sind
nicht für die Installation anWänden mit Stahlbolzen oder an Betonsteinwände.Wenn die für Ihre
Installation benötigte Hardware fehlen, wenden Sie sich bitte an Ihren örtlichen Baumarkt.
Wenn Sie diese Anweisungen nicht verstehen oder irgendwelche Zweifel an der Sicherheit
der Installation haben.
Installieren und bedienen Sie dieses Gerät sorgfältig. Bitte lesen Sie diese Anleitung vor der
Installation sorgfältig durch. Benutzen geeignete Sicherheitsausrüstung während der Installation.
Verwenden Sie dieses Produkt nicht für irgendeinen Zweck oder in einer Konguration, die nicht
ausdrücklich in dieser Anleitung angegeben ist. Wir lehnen jegliche Haftung für Verletzungen
oder Schäden ab, aufgrund von falscher Montage oder falscherVerwendung dieses Produkts.
Wenn Sie sich hinsichtlich der Beschaenheit IhrerWand unsicher sind.
Bitte wenden Sie sich an einen qualiziertenTechniker, falls Sie:
WICHTIGE SICHERHEITSHINWEISE

7

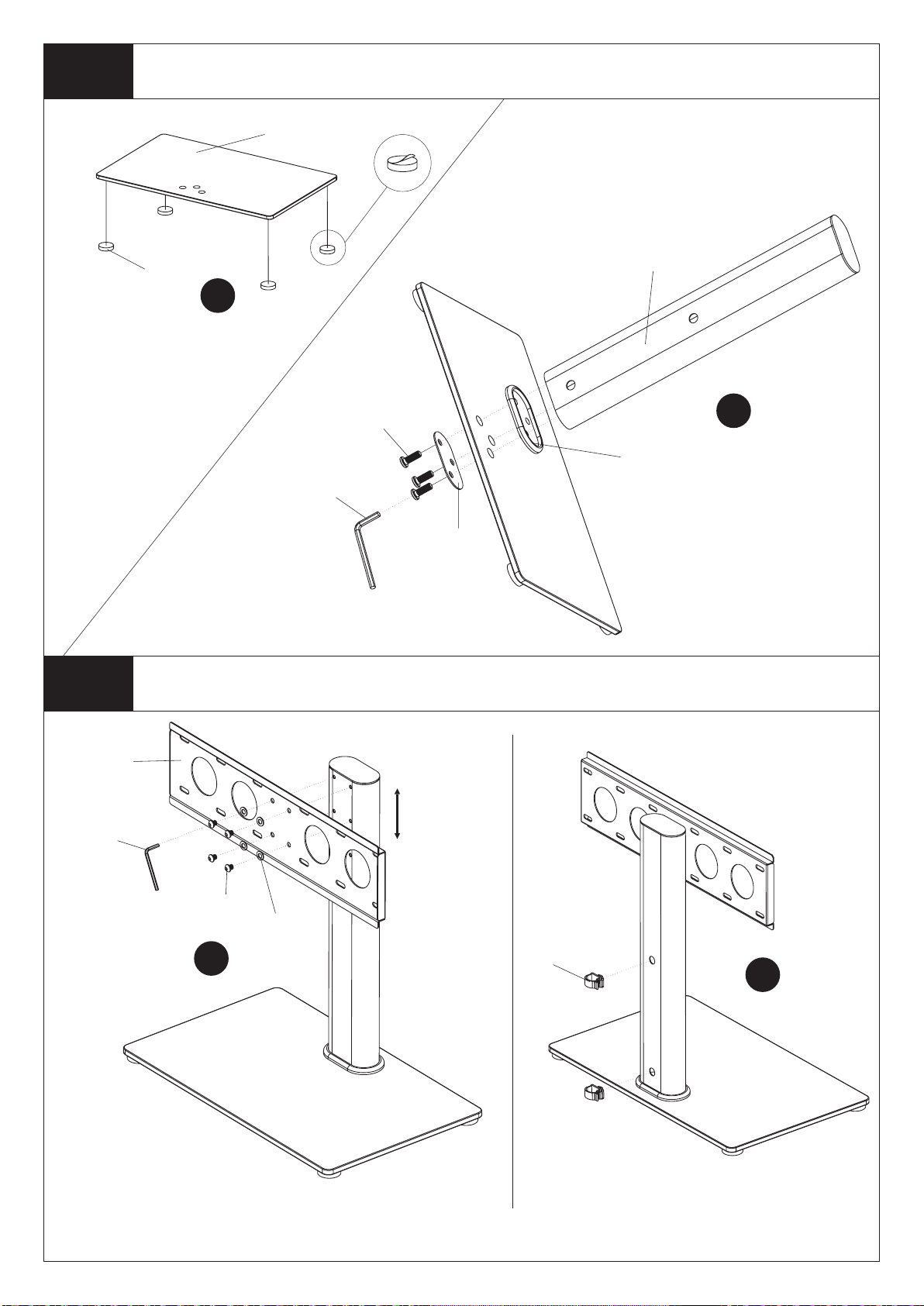

Stützspalte mit Gehärtetem Glas verbinden
Schritt 1
Anschließen derTV-Platte an die Stützspalte
Schritt 2
Gehärtetes Glas
Gummifuß Stützspalte
Kunststobuchse
M8x22 Bolzen
Metall Pad
TV Platte
Inbusschlüssel
Inbusschlüssel
M6x10 Bolzen
Metall
Unterlegscheibe Draht Klemme
1.1
1.2
2.1 2.2
Höhe
Einstellung

8
Montieren der Monitorhalterungen an einem Fernsehgerät
Schritt 3
Anschließen des Fernsehgeräts an dieTV-Platte und der Kabel verwalten
Schritt 4
4.1 4.2
Sicherheitsschraube
3.1 G/H/J/K/L/M/N 3.2 A/B/C (Wahl)
3.3
A,B,C
(Falls benötigt)
G zu N
D zu F
Monitor Halterung
1
2

9
5.1 5.2
5.3 5.4
45mm
3.8mm
Anbringen des Sicherheitsseiles an den Fernseher
Schritt 5
Wand
Wenn sich Ihr Fernseher in der Nähe der Wand wie der 5.1 bendet, kann ein Stahldraht für zusätzliche
Sicherheit angebracht werden.
Befestigen Sie die beiden Enden des Sicherheitsdrahtes an den oberen zwei Löchern auf der Rückseite
des Fernsehers, siehe 5.2.
BefestigenSiedasandereEndedesSicherheitsdrahtsentsprechendIhremWandtypanderWand(siehe
5.3.5.4 und 5.5).
Holzbalken Wand Beton & Ziegelwand
YXYX
Z
Sicherheitsdraht Sicherheitsdraht
40mm
45mm
8mm
G zu N
D zu F
Sicherheitsdraht

10
5.5
Anbringen des Sicherheitsseiles an den Fernseher
Schritt 5
Vielen Dank für Ihre Unterstützung!

11

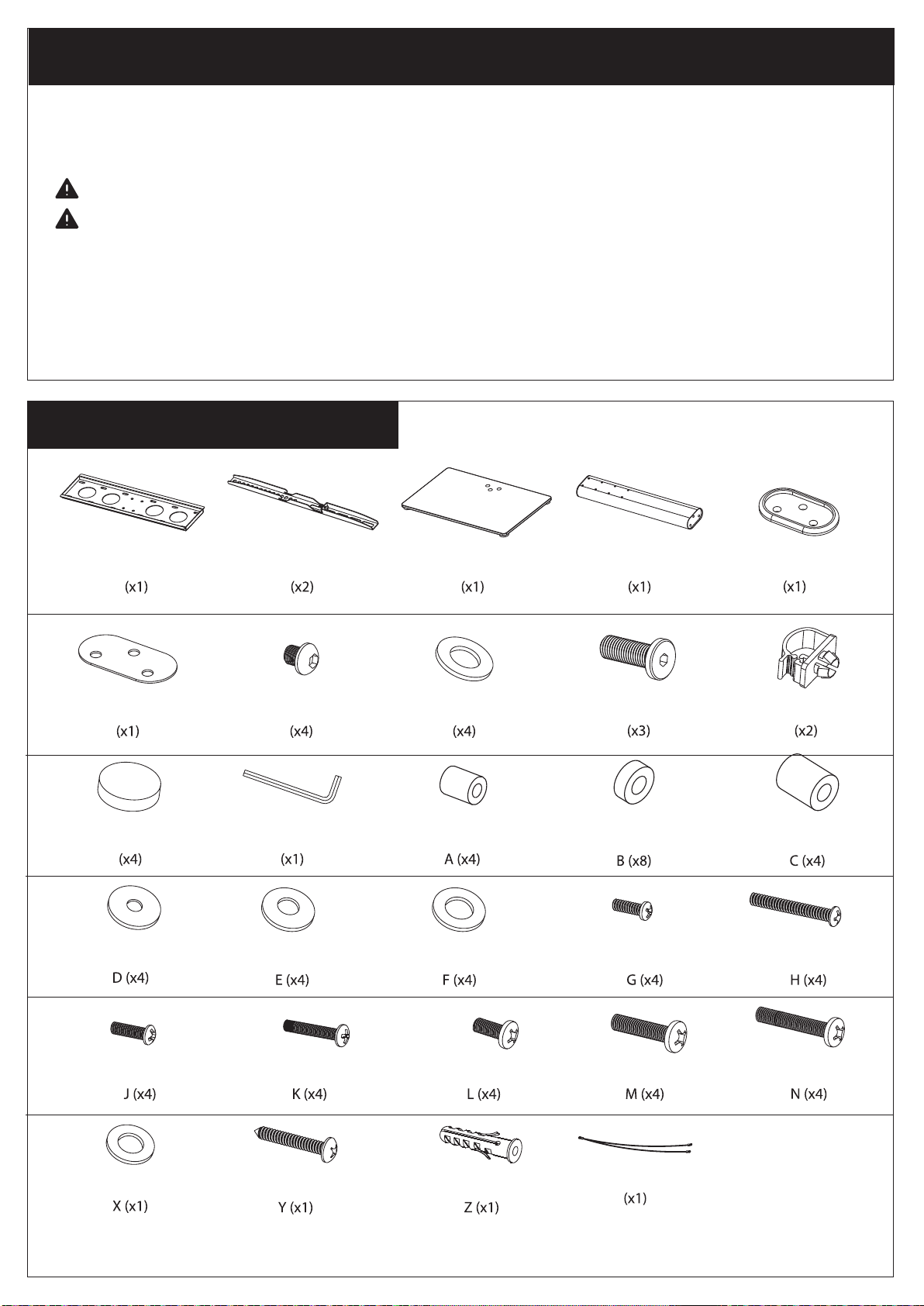

Liste des pièces fournies
M8*40mm
Ancre en béton
M6*45mm Boulon
Rondelle du boulon
Verre de la
température
M4*12 Boulon
M8*20 Boulon
M6/M8 20mm Rondelle
Tapis de caoutchouc
Boulon M6*10
Fil de sécurité
Colonne de
soutien
M4*30 Boulon
M8*35 Boulon
M4 Rondelle
Clé Allen
Rondelle
métallique
M6*20 Boulon M8*45 Boulon
M6 Rondelle
Rondelle M4
Plaque du
téléviseur
Boulon M8*22
Douille en plastique
M6*35 Boulon
M8 Rondelle
M6/M8 5mm Rondelle
Support du
moniteur
Clips
Plaque métallique
Remarque: Les composants de montage et le matériel fournis dans cet emballage ne sont pas conçus pour une installation
surdesmursayantdespoteauxenacieroudesmursenblocsdebéton.Silematérieldontvousavezbesoinpourvotreinstalla-
tion n'est pas inclus, veuillez consulter votre magasin de matériel local pour obtenir le matériel approprié à l'application.
Si vous ne comprenez pas ces instructions ou si vous avez des doutes sur la sécurité de l'installation.
Installez et utilisez cet appareil avec soin.Veuillez lire ces instructions avant l'installation et suivez soigneusement toutes les
instructions ici. Utilisez l'équipement de sécurité approprié lors de l'installation.
N'utilisez ce produit à aucune n ni dans aucune conguration non explicitement spéciée dans cette instruction. Nous
déclinons toute responsabilité pour des blessures ou des dommages résultant d'un assemblage incorrect, d'un montage
incorrect ou d'une utilisation incorrecte de ce produit.
Si vous n'êtes pas sûr de la nature de votre mur, consultez un entrepreneur qualié.
Veuillez faire appel à un installateur qualié si vous:
INFORMATIONS IMPORTANTES SUR LA SÉCURITÉ

12
Connectez la colonne de soutien au verre de la température
Étape 1
Connectez la plaque du téléviseur à la colonne de soutien
Étape 2
Verre de la température
Tapis de caoutchouc Colonne de soutien
Douille en plastique
Boulon M8*22
Plaque métallique
Plaque du téléviseur
Clé Allen
Clé Allen
Boulon M6*10
Rondelle
métallique Clips
1.1
1.2
2.1 2.2
Hauteur
réglable

13
Installez le support du moniteur au téléviseur
Étape 3
Attachez le téléviseur à la plaque et arrangez les ls
Étape 4
4.1 4.2
Boulon de
sécurité
3.1 G/H/J/K/L/M/N 3.2 A/B/C (Optionnel)
3.3
A, B, C
(Si besoin)
G à N
D à F
Support du moniteur
1
2

14
5.1 5.2
5.3 5.4
45mm
3.8mm

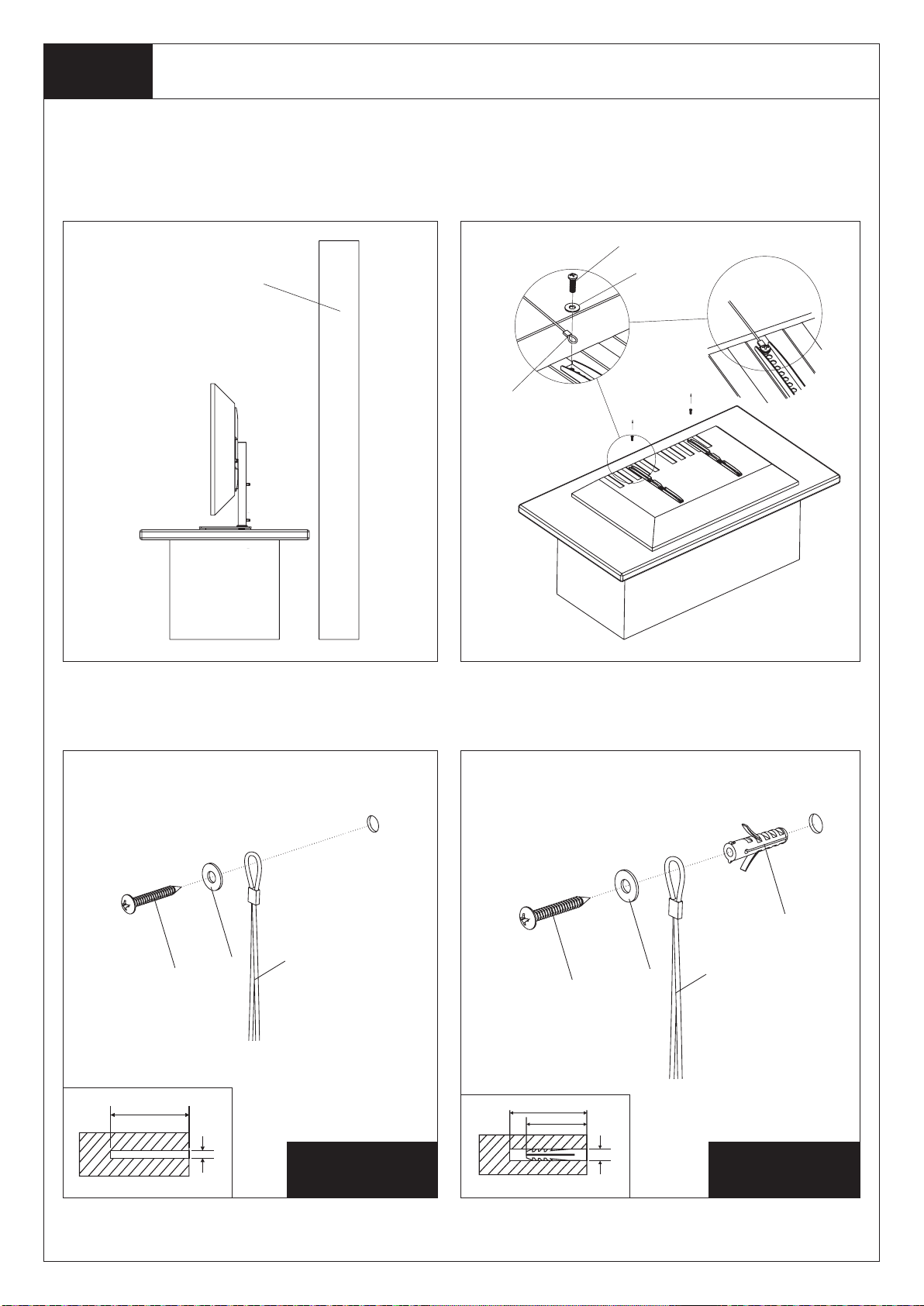

Attachez le l de sécurité en acier au téléviseur
Étape 5
Mur
Sivotretéléviseurestsituéprèsdumur,commeFigure5.1,unld’acierpeutêtrexépourplusdesécu-
rité. Attachez des deux bouts du l de sécurité aux deux trous à l'arrière du téléviseur, comme indiqué à
la Figure 5.2.
Attachezl'autreboutduldesécuritéaumurenfonctiondevotretypedemur,commeindiquédansles
gures 5.3，5.4 et 5.5.
Mur ayant les
poteaux en bois Mur en béton &
Mur en brique
YXYX
Z
Fil de sécurité Fil de sécurité
40mm
45mm
8mm
G à N
D à F
Fil de sécurité

15
5.5
Attachez le l de sécurité en acier au téléviseur
Étape 5
Merci d'avoir choisi nos produits.

16
Lista de Piezas Suministradas
M8x40mm Ancla de Hormigón
M6x45mm
Tornillo Lag
Arandela deTornillo Lag
VidrioTemplado
M4x12Tornillo
M8x20Tornillo
20mm M6/M8 Separador
Pie de Goma
M6x10Tornillo
Alambre de Seguridad
Columna de Soporte
M4x30Tornillo
M8x35Tornillo
M4 Arandela
Llave Allen
Arandela Metálica
M6x20Tornillo M8x45Tornillo
M6 Arandela
M4 Separador
Placa deTV
M8x22Tornillo
Zócalo Plástico
M6x35Tornillo
M8 Arandela
5mm M6/M8 Separado
Soporte de Monitor
Broche de Alambre
Almohadilla Metálica
NOTA: Los componentes de montaje y el equipo suministrado en el paquete no están diseñados para instalaciones en
paredes con postes de acero o paredes de bloques de cemento. Si el equipo que necesita para su instalación no está incluido,
por favor consulte a la ferretería local para obtener el equipo de montaje adecuado para la aplicación.
usted no entiende estas instrucciones o tiene cualquier duda sobre la seguridad de la instalación.
Instale y opere este dispositivo con cuidado. Por favor lea esta instrucción antes de intentar la instalación y cuidadosamente
siga todas las instrucciones contenidas en este documento. Utilice el equipo de seguridad apropiado durante la instalación.
No utilice este producto para ningún propósito ni en ninguna conguración no especicada explícitamente en estas
instrucciones. Al presente renunciamos a toda responsabilidad por los daños o perjuicios derivados de un montaje o uso
incorrecto de este producto.
usted no está seguro de la naturaleza de su pared, así consulte a un operario de instalación calicado por favor.
Por favor pida ayuda a un operario de instalación calicado si:
INFORMACIÓN IMPORTANTE DE SEGURIDAD

17
Conectar la Columna de Soporte alVidrioTemplado
Paso 1
Conectar la Placa deTV a la Columna de Soporte
Paso 2
VidrioTemplado
Pie de Goma Columna de Soporte
Zócalo Plástico
M8x22Tornillo
Almohadilla Metálica
Placa deTV
Llave Allen
Llave Allen
M6x10Tornillo
Arandela Metálica
Broche de Alambre
1.1
1.2
2.1 2.2
Altura
Ajustable

18
Instalar los Soportes de Monitor a la televisión
Paso 3
SujetarTV a la Placa deTV y Manejar los Alambres
Paso 4
4.1 4.2
Tornillo de
Seguridad
3.1 G/H/J/K/L/M/N 3.2 A/B/C (Opcional)
3.3
A, B, C
(si necesario)
G a N
D a F
Soporte de Monitor
1
2

19
5.1 5.2
5.3 5.4
45mm
3.8mm
Conectar el Alambre de Acero de Seguridad a la televisión
Paso 5
Pared
Si su TV está ubicado cerca de la pared como en 5.1, entonces se puede conectar un alambre de acero
paralaseguridadadicional.Conectelosdosextremosdelalambredeseguridadalosdosoriciossuperi-
ores en la espalda de la televisión, que se muestra en 5.2
Conectar el otro extremo del alambre de seguridad a la pared de acuerdo con su tipo de pared, que se
muestra en 5.3, 5.4 y 5.5.
Pared de Poste
de Madera Pared de Hormigón
y Ladrillo
YXYX
Z
Alambre de Seguridad Alambre de Seguridad
40mm
45mm
8mm
G a N
D a F
Alambre de
Seguridad
