Perlesmith PSCMF1 User manual

English ------------------------ 1-9
Deutsch ------------------------ 10-18
Français------------------------ 19-27
Español ------------------------ 28-36
Italiano ------------------------ 37-45
PSCMF1
V1.0
MEDIUM FULL-MOTION TV CORNER WALL MOUNT
Thank you for choosing our product! We strive to provide the best quality and
services for our customers. Would you kindly share your experience on Amazon if
you are satisfied? Should you have any issues, please don't hesitate to contact us.
Telephone：[phone] Mon-Fri 10am - 6pm (PST) (USA)
Email：[email protected] (US/CA/DE/UK/FR/IT/ES/JP/AU)

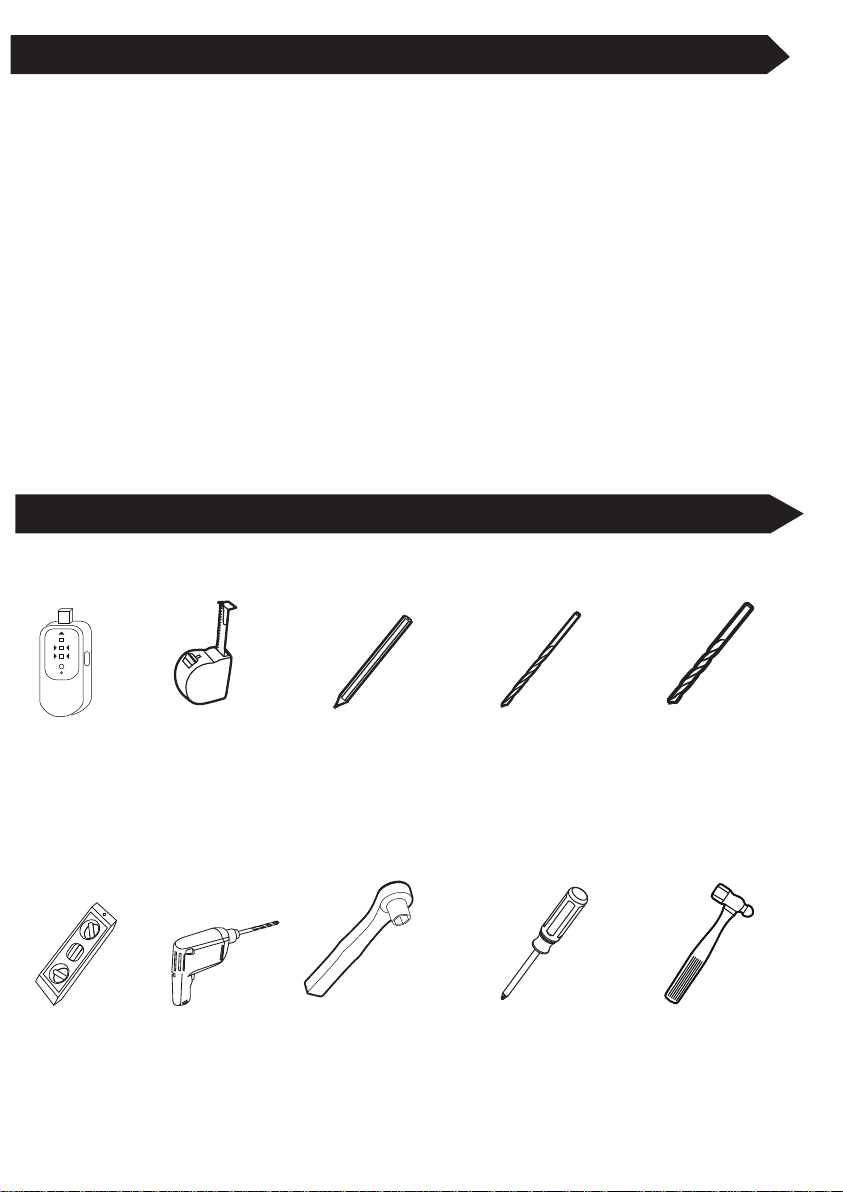

Tools Needed
Hammer
P1
Getting Started
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROPER
INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.
If you do not understand the instructions or have any concerns or questions, please contact a
qualified installer.
Do not install or assemble if the product or hardware is damaged or missing. Not all parts and
hardware included must be used. If you require replacement parts, contact customer service at
[email protected]
This product has been designed for use on a vertical inner corner wall constructed of wood studs,
or concrete, or brick.Wood studs being defined as a wall consisting of a minimum of 2” x 4” studs
with a maximum of 1/2” of wall covering (drywall, lath, plaster).
This product may contain moving parts. Use with caution.
Please check www.perlesmith.com for more products and company information.
Stud
Finder Tape
measure
1/2 in.
(12.7 mm)
7/32 in.
(5.5 mm)
Wood Drill
Screw
driver
Pencil
Level
(included
inside the box)
Drill
3/8 in.
(10 mm)
Concrete Drill

P2
Arm and
Wall Plate

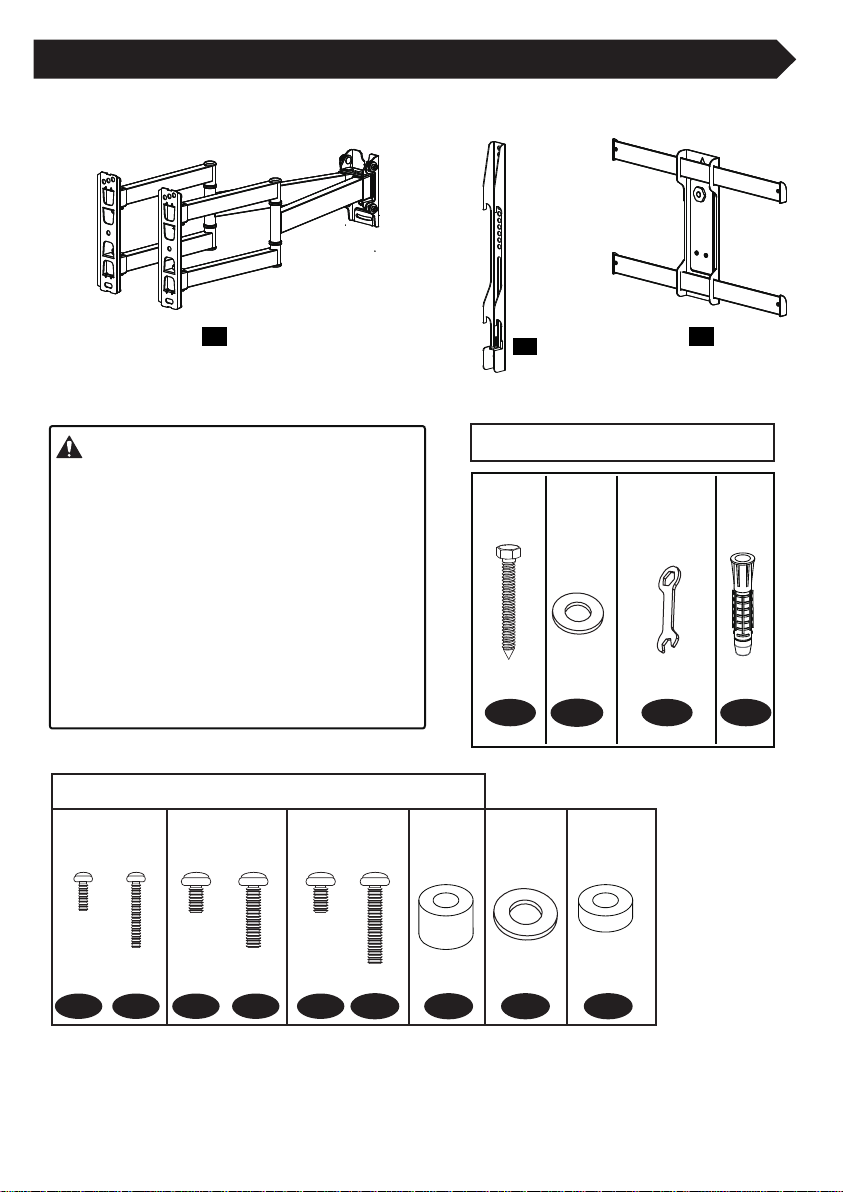

Hardware Included
01 x1 03 x1
Hardware （Wall /Product)
This product contains
small items that could be a choking hazard if
swallowed. Before starting assembly, verify
all parts are included and undamaged. If
any parts are missing or damaged, do not
return the damaged item to your dealer;
please contact our customer service team.
Never use damaged parts!
NOTE: Not all parts and hardware included
will be used.
WARNING:
TV Bracket Front Plate
02 x2
TV Screws / Washers
Philips Screws
M6 x 15mm
M6 x 30mm
Philips Screws
M4 x 12mm
M4 x 30mm
Washers
Ø6mm
M4-5-6
Spacers
L10mm
x4
x4 x4x4
Philips Screws
M8 x 15mm
M8 x 45mm
x4
x4 x8 x4
M-EM-A M-B M-C M-D M-F M-G M-H
Spacers
L5mm
x8
M-I
5/16 x 2½ in
Lag Bolts
x4
Wall
Anchor
x4
DA
Washers
Ø8mm Allen Wrench
x4
B
x1
C
(ST8x65mm)

STEP 1-1 Select TV Screw Diameter
P3
Thread screws by hand into the threaded holes on the back of your TV to select which screw
diameter fits your TV.
M6M4 M8
STEP 1-2 Select TV
Screw Length
Correct Correct
Too Long
Too Short
Measurement
Width
Height
Max 400mm (15 3/4 in)
Max 400mm (15 3/4 in)

02
M-F
M-H
M-I
M-G
M-D
M-B
02
M-E
M-H
M-CM-A
02
02
P4

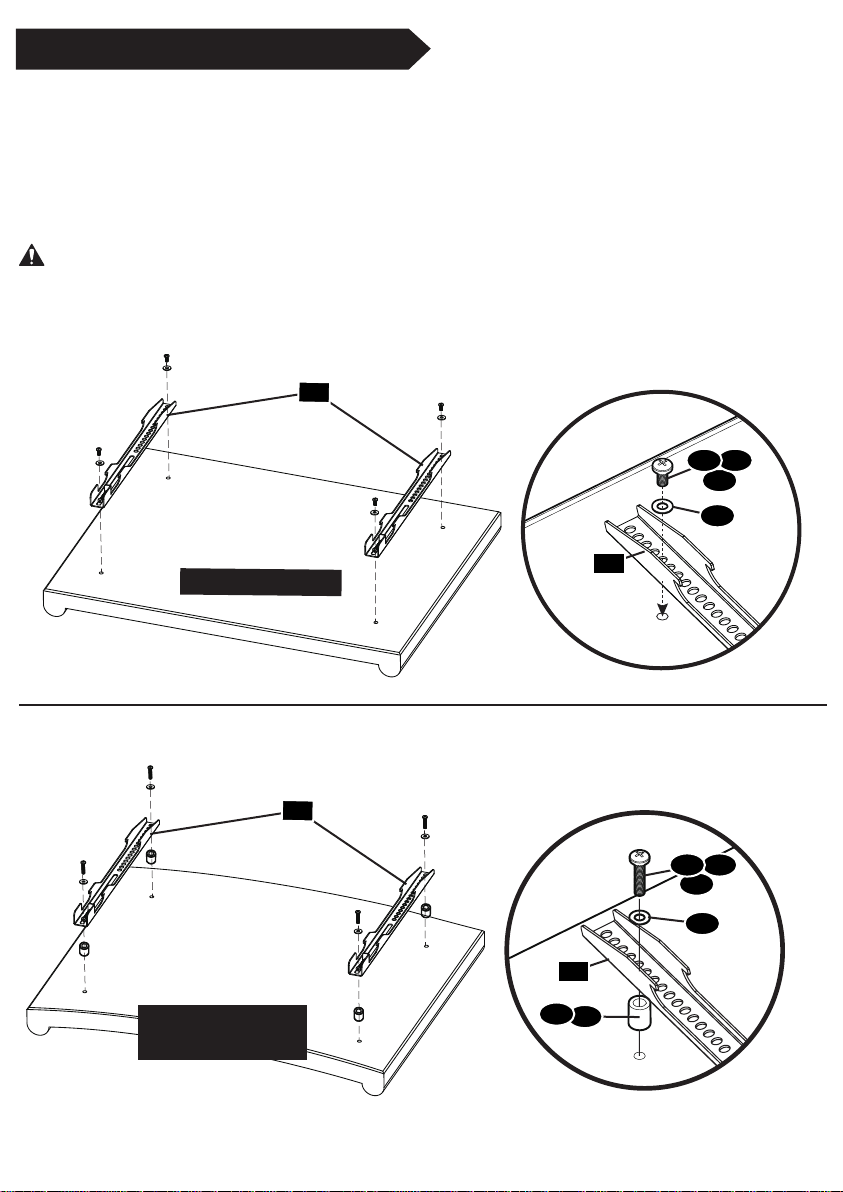

STEP 1-3 Attach the TV Bracket
(a) Flat Back
Position your TV brackets over your TV hole pattern - making sure the brackets are centered
and level over the TV hole pattern.
Secure thebrackets using your screw/washer/spacer selection:
(a) for Flat Back
(b) for Round Back / Extra space
CAUTION: Ensure TV bracket is securely fastened before moving on to the next step.
(b) Round Back /
Extra Space

STEP 2A
Wall Plate Installation (Concreteorbrick)
CAUTION: Avoid potential personal injuryor property damage! All lag bolts A
MUST BE firmly tightened to prevent unwanted movement of the wall plate 01 .
CAUTION: Ensure the wall plate is securelyfastened to the wall before continuing
on to the next step.
2A-1 2A-2
01
Position the wall plate at your desired
height , level the wall plate and mark the
pilot hole locations x4.keep both the wall
plates at the same height.
Drill pilot holes x4
P5
2.75in 70 mm
Ø 10 mm
Ø 10 mm
UP
01
Level

Concrete Wall
Concrete Wall
D
2A-3
AB
D
STEP 2B Wall Plate Installation (Wood stud)
CAUTION:
CAUTION: Avoid potential personal injuryor property damage! All lag bolts A
MUST BE firmly tightened to prevent unwanted movement of the wall plate 01 .
CAUTION: Ensure the wall plate is securelyfastened to the wall before continuing
on to the next step.
2B-1
●Drywall covering the wall must not exceed 5/8 in. (16 mm)
●Minimum wood stud size: common 2 x 4 in.(51 x 102 mm) nominal 1½ x 3½ in. (38 x 89 mm)
Locate the studs that form the
corner. Verify and mark the
center of the studs by finding
the stud edges using an awl, a
thin nail, or an edge-to-edge
stud finder.
P6
01
Level
UP
2
01 ADB 01
Installwallplate usinglagbolts andwasher andanchor .
Tightenthelagbolts untiltheyarepulledfirmlyagainstthewallplate .
A

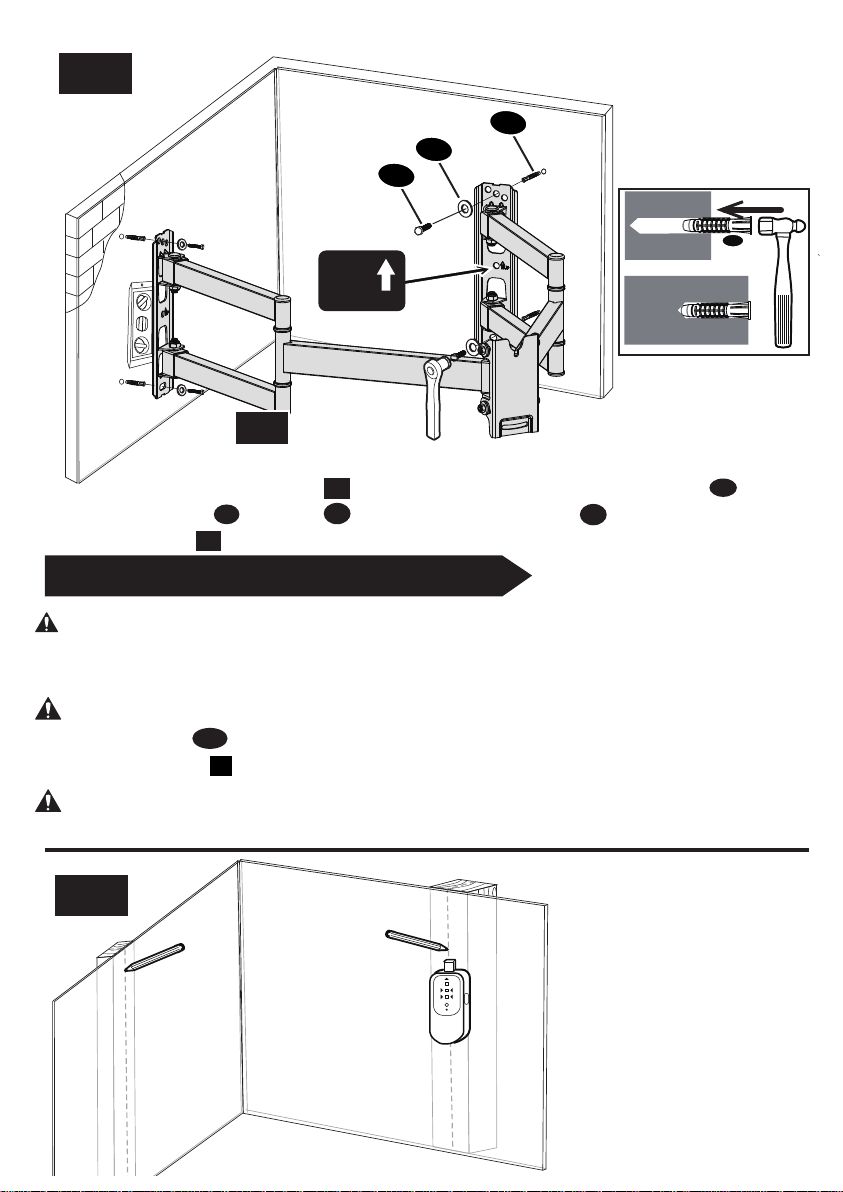

2B-2 Position the wall plate at
your desired height and line up
the holes with your stud center
line. Level the wall plate and
make the holes x4. keep both
the wall plates at the same
height.
01
Drillpilotholes x4 using a7/32in.(5.5 mm)
diameterdrill bit.
IMPORTANT: Pilot holes must be in. (70 mm).
Besuretodrillintothecenterofthestud.
drilled to a depth of
P7
2B-4
UP
2B-3
7/32 in.
Ø5.5 mm
in.(70mm)
Level
AB
01
Level
UP
2
01
AB
01
Installwallplate usinglag
bolts andwasher .
Tightenthelagbolts until
untiltheyarepulledfirmly
againstthewallplate .
A

STEP 3
P8
S1 [S1]
S1 01

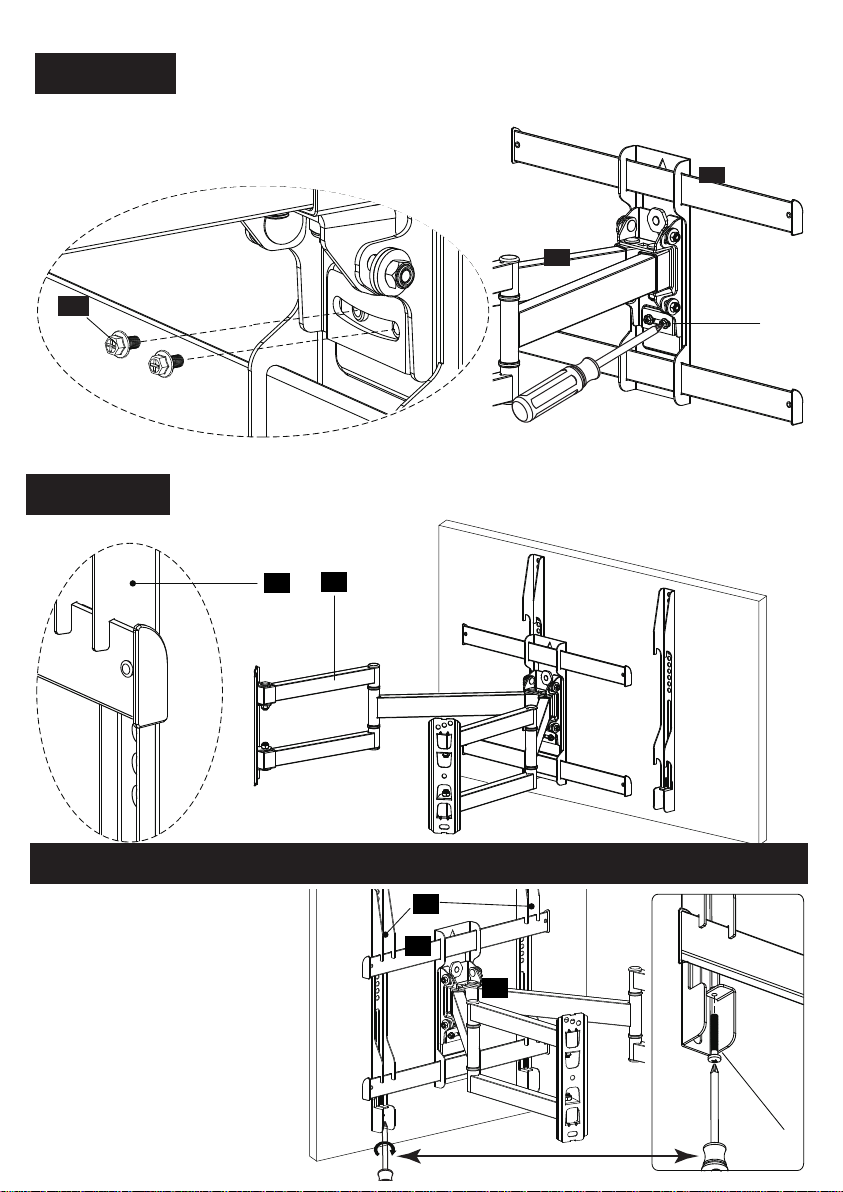

Hangfrontplateontoarmandwallbracket andusing a screwdriver to
securewithpreassembledscrews
01
03
STEP 4
Hang TV withbrackets
02 01
onto the arm and wall plate
02 01
STEP 5
Secure TV with brackets
against the front plate with
the pre-assembled screws
[S2]
02
03
[S2]
02
Screwdriver
03

P9
Adjustments
[S1]
TO ADJUST TV LEVEL, loosen the two screws [S1] on the
rear of the arm plate, adjust level, and retighten to secure.
To adjust the tilt in both sides, loosen both tilt nuts and move panel to
desired position. Tighten both tilt nuts to hold desired tilt.
TIGHTEN
！
TIGHTEN
！
LOOSEN
C C
± 3°

P10
德
www.perlesmith.com.
[email protected].
Balken
sucher Bohrer
1/2 in.
(12.7 mm)
7/32 in.
(5.5 mm)
Holz bohrer
Schraubenzieher Hammer
3/8 in.
(10 mm)
Beton bohrer
Massband Bleistift Wasserwaage
(liegt in der
Packung bei)
Dieses Produkt ist ideal geeignet für die Verwendung an einer vertikalen Inneneckwand, die aus Holzstän-
dern oder Beton oder Ziegeln besteht. Holzständer sind als Wand definiert, die aus mindestens 2 x 4 Zoll
Stollen mit einem Höchstmaß von 1/2 Zoll Wandbekleidung (Trockenbau, Latte, Putz)

P11
01 x1 03 x1
02 x2
Im Lieferumfang enthaltene Montagezubehör
Arm und Wandplatte Armverlängerung
Dieses Produkt enthält
kleine Teile, die beim Verschlucken zur
Erstickung führen können. Prüfen Sie vor
Montagebeginn, ob alle Teile vorhanden und
unbeschädigt sind. Falls Teile fehlen oder
beschädigt sind, bringen Sie das Produkt nicht
zum Händler zurück, sondern wenden Sie sich
bitte an den Kundendienst. Verwenden Sie
niemals beschädigte Teile!
ACHTUNG: Nicht alle gelieferte Teile werden
eingesetzt.
WARNUNG:
Kreuzschrauben
M6 x 15mm
M6 x 30mm
Kreuzschrauben
M4 x 12mm
M4 x 30mm
Abstandshülse
L10mm
x4
x4 x4x4
Kreuzschrauben
M8 x 15mm
M8 x 45mm
x4
x4 x8 x4
M-EM-A M-B M-C M-D M-F M-G M-H
Abstandshülse
L5mm
x8
M-I
Schrauben/Unterlegscheiben für Fernseher
Unterlegsc-
heiben
Ø6mm
M4-5-6
Frontplatte
5/16 x 2½ in
x4 x4
DA
x4
B
Zubehöhr (Wand/Produkt)
Schlüssel-
schrauben Unterleg- scheibe
Ø8mm Dübe
x1
C
Inbusschlüssel
(ST8x65mm)

P12
Max 400mm (15 3/4 in)
Max 400mm (15 3/4 in)
M6M4 M8
Führen Sie die Schrauben per Hand in die
Gewindeöffnungen auf der Rückseite des
Gerätes ein
Schritt 1-1Gewindedurchmesser wählen
Richtig Richtig
Zu lang
AchtenSieaufdierichtigeKombination von Unterlegscheibe, Abstandshülse und Halteklammer
hinsichtlichderSchraubentiefe.
–Zukurz:DerFernseherhält nicht.
–Zulang:DerFernseherwird beschädigt.
Zu kurz
Schritt 1-2: Schraubenlänge ermitteln
Messung
Breite
Höhe

P13
M-E
M-H
M-C
M-A
02
02
02
M-F
M-H
M-I
M-G
M-B
M-D
02
(b) Gewölbte Rückwand /
zusätzlicher Raum
Schritt 1-3 Die Halteklammer befestigen
Positionieren Sie die Halterungsschienen Ihrer Konfiguration (Aoder B) über
den Gewindelöchern Ihres Gerätes - achten Sie darauf, dass die Schienen
zentriert und eben auf den Gewindelöchern liegen. Befestigen die Schienen mit
den von Ihnen ausgewählten Schrauben/Unterlegscheiben (A- flache Rück-
seite) oder Abstandshülsen/Schrauben/Unterlegscheiben (B-gewölbte Rück-
seite / extra Raum für Kabel).
ACHTUNG: Stellen Sie sicher, dass die Schienen ordentlich befestigt sind,
bevor Sie mit dem nächsten Schritt fortfahren.
(a) Flache Rückwand

3A-1 3A-2
P14
2.75in 70 mm
Ø 10 mm
Ø 10 mm
UP
01
Wasserwaage
ACHTUNG: Vermeiden Sie mögliche Personen- und Sachschäden! Alle Schlüs-
selschrauben A müssen fest angezogen werden, um eine ungewünschte Bewegung
der Wandplatte 01 zu vermeiden.
ACHTUNG:Vergewissern Sie sich, dass die Wandplatte fest an der Wand befestigt
ist, bevor Sie mit dem nächsten Schrift fortfahren.
Positionieren Sie die Wandplatte 01 auf die
gewünschte Höhe, halten Sie sie mit Hilfe
der Wasserwaage waagerecht und markie-
ren die Stellen zum Vorbohren.Halten Sie
beide Wandplatten auf gleicher Höhe.
Vorbohrlöcher
bohren x4.

D
Beton
Beton

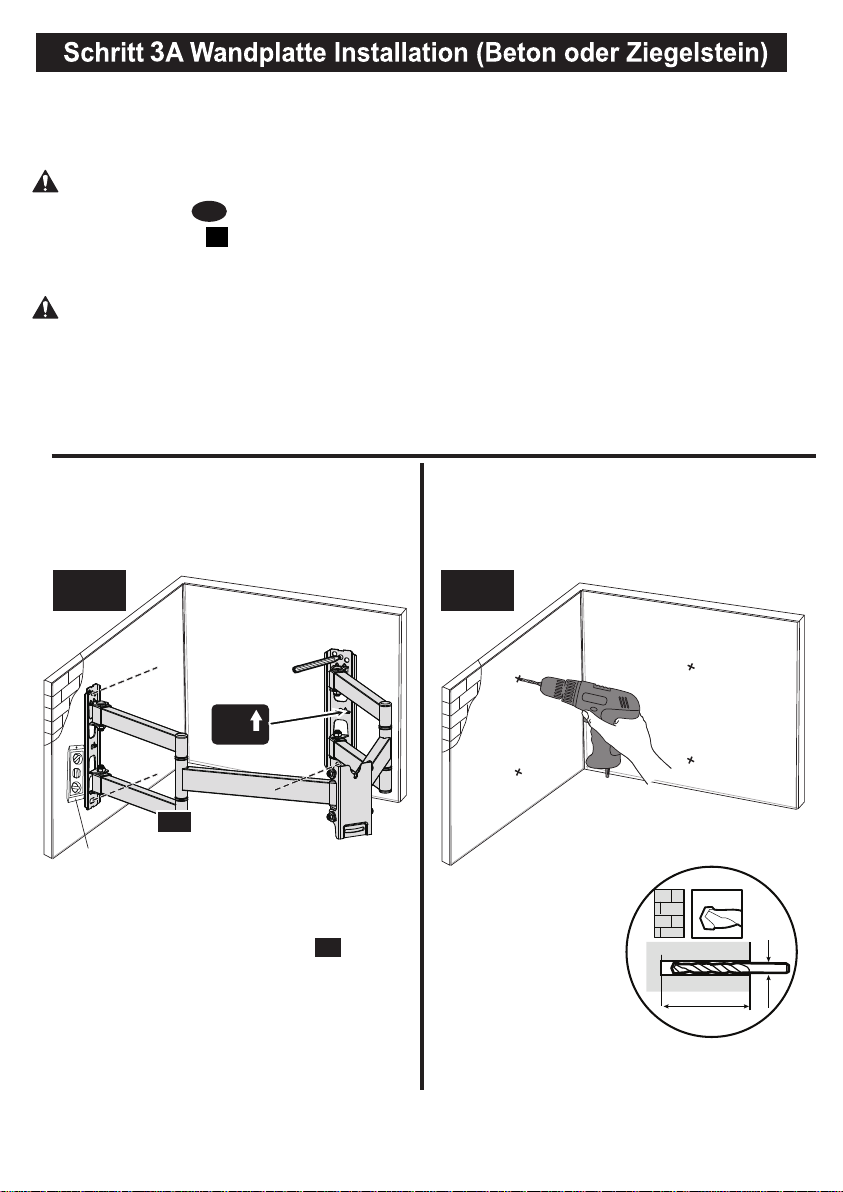

Schritt 3B Wandplatte installieren (Holzbalken)
3B-1
P15
*Die Dicke der Trockenbauwände darf 16 mm nicht überschreiten.
*Minimale Abmessung der Holzbalken: üblich 51 x 102 mm, mindestens 38 x 89 mm
ACHTUNG: Vermeiden Sie mögliche Personen- und Sachschäden! Alle Schlüs-
selschrauben A müssen fest angezogen werden, um eine ungewünschte Bewegung
der Wandplatte 01 zu vermeiden.
ACHTUNG:Vergewissern Sie sich, dass die Wandplatte fest an der Wand befestigt
ist, bevor Sie mit dem nächsten Schrift fortfahren.
ACHTUNG:
Lokalisieren Sie die Balken.
Ermitteln Sie die Mitte der Balken
mit Hilfe eines Balkensuchers
und markieren Sie sie mit einer
Ahle oder einem dünnen Nagel.
2A-3
AB
D
01
Wasserwaage
UP
2
InstallierenSiedieWandplatte 01,nutzenSiedabeidie Schlüsselschrauben A,
Unterlegscheiben BundDübel D. ZiehenSiedieSchrauben Afestan,bissie dicht an
derWandplatte01ansitzen.

3B-2
P16
3B-4
UP
3B-3
7/32 in.
Ø5.5 mm
in.(70mm)
Level
01
UP
2
Wasserwaage
AB
PositionierenSie die Wandplatte
01 auf die gewünschte Höhe und
richten Sie die Löcher entlang
der Mittelinien des Balkens aus.
Richten Sie die Wandplatte
waagerecht mit Hilfe der
Wasserwaage aus und markie-
ren Sie die Löcher. Halten Sie
beide Wandplatten auf gleicher
Höhe.
Bohren Sie die Vorbohrlöcher mit Hilfe eines
Bohreinsatzes mit dem Durchmesser von 5,5 mm.
Wichtig: Das Vorbohrloch muss 70 mm tief sein.
Bohren Sie unbedingt in die Mitte des Balkens.
Montieren Sie die Wandplatte mit
4 Sätzen von 5/16 Zoll Bolzen [A]
und Unterlegscheiben [B] mit
einem 1/2-Zoll-Inbusschlüssel
(nicht enthalten).

Schritt 4
P17
S1 [S1]
01
03
Schritt 5
02 01
Hängen Sie die Frontplatte an die Arm- und Wandhalterung [01] und befestigen
Sie sie mit einem Schraubendreher mit vormontierten Schrauben.
Fernsehgerät mit TV-Halterungen [02] an Arm und Wandplatte [01] einhängen
Schritt 6
Befestigen Sie das Fernsehgerät
mit den Halterungen [02] mit den
vormontierten Schrauben [S2] am
Armhalter [03].
[S2]
02
Schraubenzieher
01
03

P18
ANPASSUNG
[S1]
TIGHTEN
！
STRINGERE
！
ALLENTARE
C C
± 3°
Um die Neigung auf beiden Seiten einzustellen, lösen Sie beide
Neigungsmuttern und bewegen Sie die Abdeckung in die gewün-
schte Position. Ziehen Sie beide Kippmuttern an, um die gewün-
schte Neigung zu halten.
Um die Position des Fernsehers zu justieren, lösen Sie die beiden Schrauben auf
der Rückseite der Armplatte. Anschließend justieren Sie die Position des Gerätes.
Danach ziehen Sie die Schrauben wieder fest an.

Outils nécessaires
P19
法
Faites Commencé
Avertissements! Des blessures corporelles graves et des dommages matériels peuvent résulter
d'une installation ou d'un assemblé incorrect. Lisez les avertissements suivants avant de
commencer.
Si vous ne comprenez pas ces directions, ou vous avez des doutes sur la sécurité de l’installa-
tion, veillez appeler un technicien capable.
Ne pas installez ou assemblez si le produit ou le matériel est endommagé ou manquant. Les
pièces et le matériel inclus ne doivent pas être tout utilisés.
Si vous avez besoin de pièces de rechange, contactez le service de la clientèle：
[email protected] ce produit a été conçu pour l'utilisation sur le mur vertical construit
des goujons en bois.
Ce produit a été fabriqué pour l’emploi sur un mur d'angle intérieur vertical, construit avec des
goujons en bois, en béton ou de brique. Les goujons en bois étant définis comme un mur
consistant en un minimum de 2x4 goujons avec le maximum de 16 espacement de goujon de
revêtement mural (cloison sèche, latte, plâtre).
Pour l’installation,veillez appeler un technicien capable.
Consultez www.perlesmith.com pour plus de produits et d'informations d’entreprise
Grille
de bois Crayon Niveau Foret
1/2 in.
(12.7 mm)
7/32 in.
(5.5 mm)
Foret en bois Tournevis Marteau
(inclus à l'intérieur
de la boîte)
3/8 in.
(10 mm)
Foret en béton
Mètre à
ruban
