Perlesmith PSLFK3 User manual

English ------------------------ 1-9
Deutsch ------------------------ 10-18
Français------------------------ 19-27
Español ------------------------ 28-36
Italiano ------------------------ 37-45
PSLFK3
V1.0
LARGE FULL-MOTION TV WALL MOUNT
Thank you for choosing our product! We strive to provide the best quality and
services for our customers. Would you kindly share your experience on Amazon if
you are satisfied? Should you have any issues, please don't hesitate to contact us.
Telephone：[phone] Mon-Fri 10am - 6pm (PST) (USA)
Email：[email protected] (US/CA/DE/UK/FR/IT/ES/JP/AU)

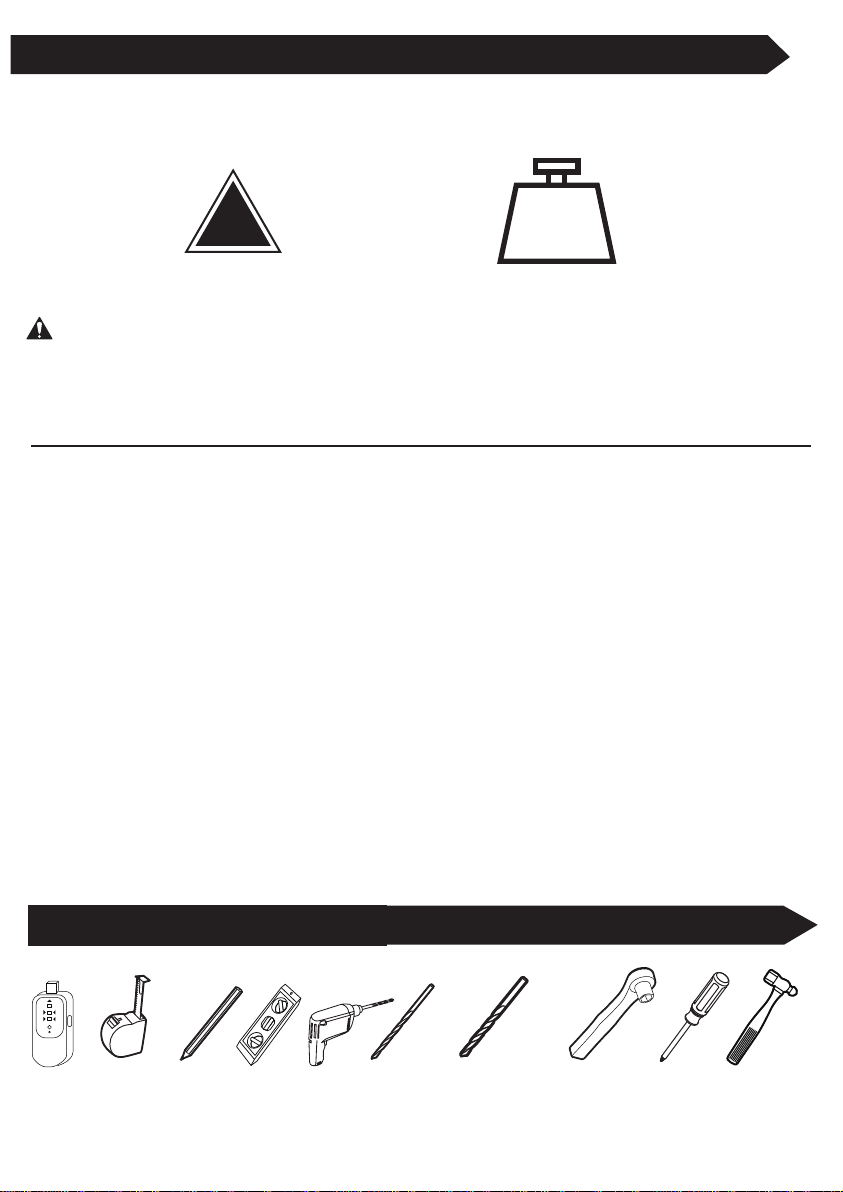

Tools Needed
Hammer
P1
Getting Started
WARNING:
Exceeding the weight capacity can result in serious personal injury or damage to
equipment! It is the installer’s responsibility to make sure the weight of the TV (with
accessories) does not exceed 60 kg.
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM IMPROPER
INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE BEGINNING.
If you do not understand the instructions or have any concerns or questions, please contact a
qualified installer.
Do not install or assemble if the product or hardware is damaged or missing. Not all parts and
hardware included must be used. If you require replacement parts, contact customer service at
[email protected]
This product has been designed for use on a vertical wall constructed of wood studs. Wood studs
being defined as a wall consisting of a minimum of 2” x 4” studs with a maximum of 16” stud
spacing with a maximum of 1/2” of wall covering (drywall, lath, plaster).For custom installations
please contact a qualified installer. For safe installation, the wall you are mounting to must support
4 times the weight of the total load. If not, the surface must be reinforced to meet this standard.
The installer is responsible for verifying that the wall structure/surface will safely support the total
load.
This product may contain moving parts. Use with caution.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT.
Please check www.perlesmith.com for more products and company information.
Stud
Finder Tape
measure 1/2 in.
(12.7 mm)
7/32 in.
(5.5 mm)
Wood Drill
Screw
driver
Pencil Level
(included
inside the box)
Drill 3/8 in.
(10 mm)
Concrete Drill
CAUTION!
!60 kg
MAXIMUM WEIGHT CAPACITY

P2

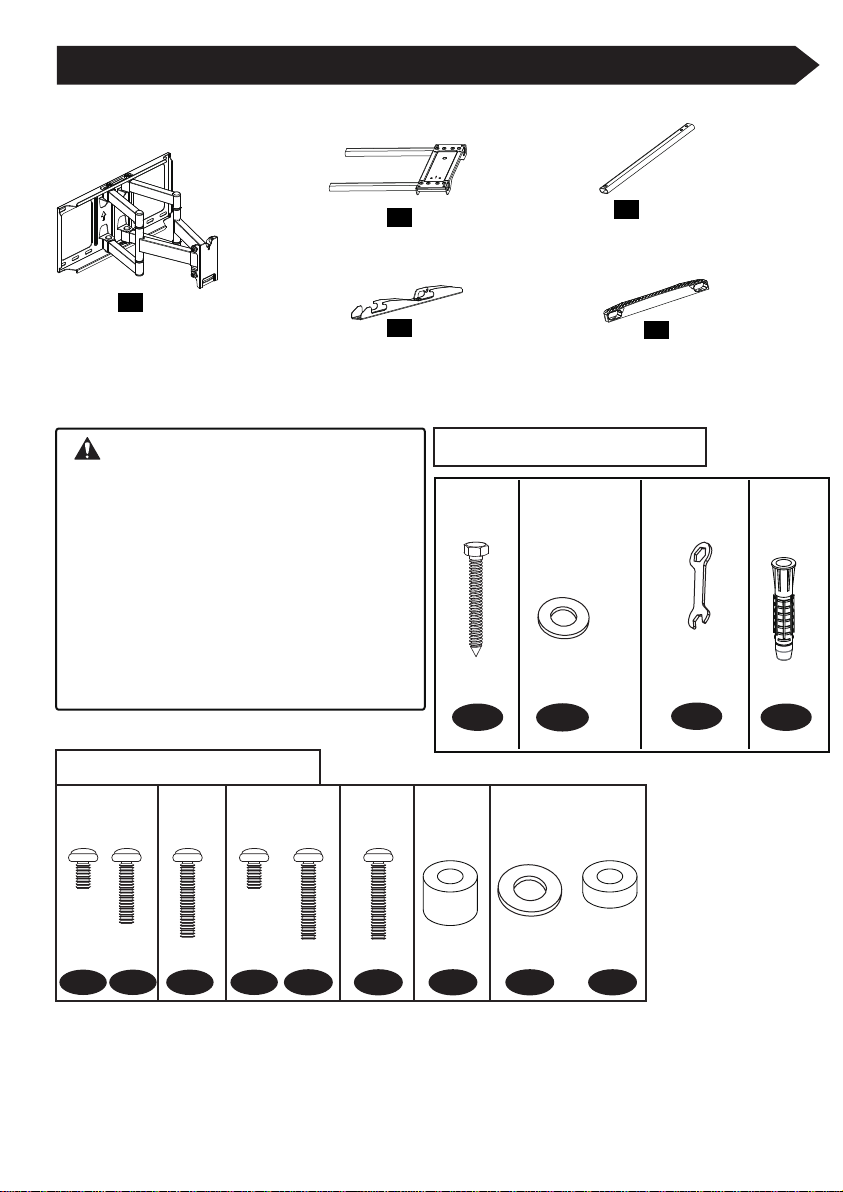

Arm and
Wall Plate
TV Brackets
Arm Extensions
Hardware Included
01 x1
03 x2
Front Support
End Caps
02 x1
05 x1
04 x2
Hardware （Wall /Product)
5/16 x 2½ in
Lag Bolts
x4
Wall
Anchor
x4
DA
Washers
Ø8mm Allen Wrench
x4
B
This product contains
small items that could be a choking hazard if
swallowed. Before starting assembly, verify
all parts are included and undamaged. If
any parts are missing or damaged, do not
return the damaged item to your dealer;
please contact our customer service team.
Never use damaged parts!
NOTE: Not all parts and hardware included
will be used.
WARNING:
x1
C
Philips Screws
M6 x 15mm
M6 x 30mm
Philips
Screws
M6 x 50mm
Washers
Ø6mm
M4-5-6
Spacers
L10mm
x4x4
Philips Screws
M8 x 15mm
M8 x 45mm
x4
x4 x8 x4
M-DM-A M-B
x4
M-C M-E
Philips
Screws
M8 x 65mm
x4
M-F M-G M-H
Spacers
L5mm
x8
M-I
TV Screws / Washers

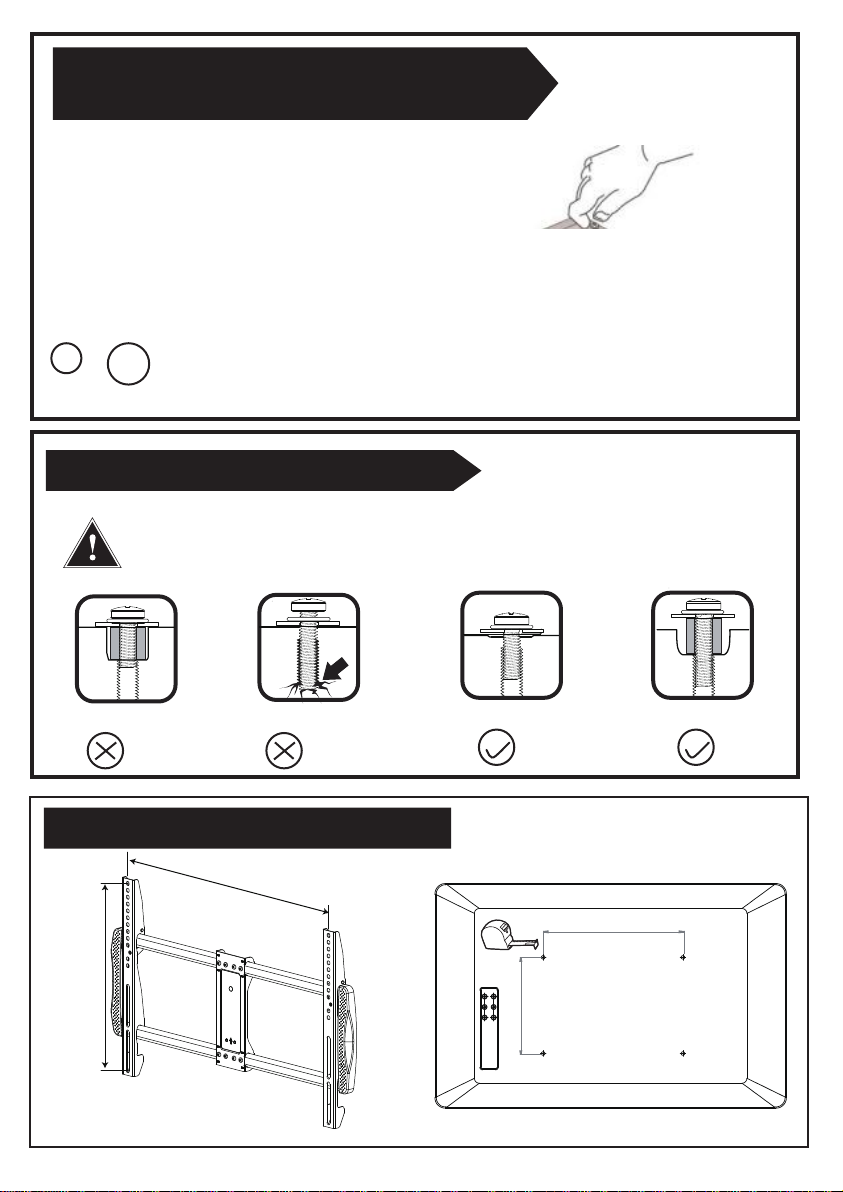

STEP 1-1 Select TV Screw Diameter
P3
Thread screws by hand into the threaded holes on the back of your TV to select which screw
diameter fits your TV.
M6 M8
STEP 1-2 Select TV
Screw Length
Correct Correct
Too Long
Too Short
Measurement
200mm~600mm
（7.9”~23.6”）
100mm~400mm
（3.9”~15.7”）
?
?

P4
STEP 1-3 Attach the TV Bracket
(a) Flat Back
04
Position your TV brackets over your TV hole pattern - making sure the brackets are centered
and level over the TV hole pattern.
Secure thebrackets using your screw/washer/spacer selection:
(a) for Flat Back
(b) for Round Back / Extra space
CAUTION: Ensure TV bracket is securely fastened before moving on to the next step.
04
(b) Round Back /
Extra Space
M-A M-D
M-H
M-B M-C
M-F M-E
M-H
M-G M-I

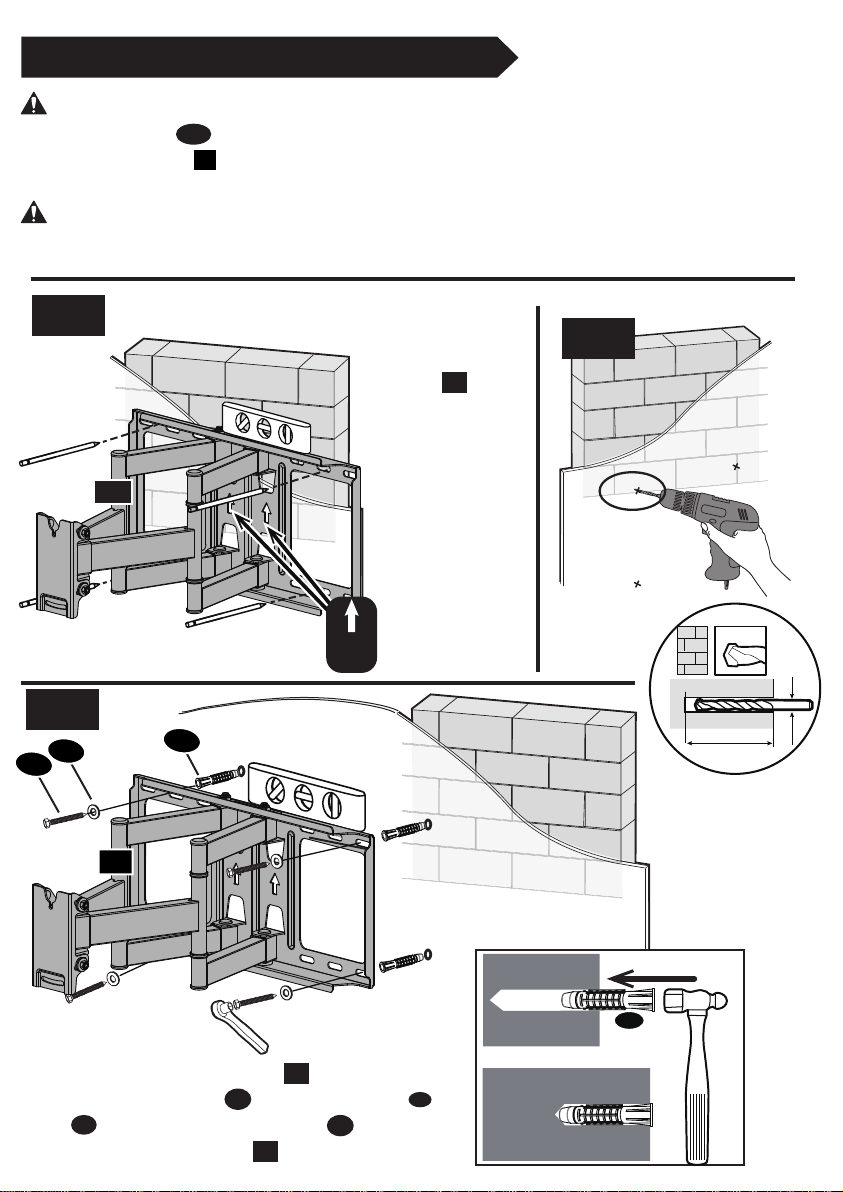

STEP 2A
Wall Plate Installation (Concreteorbrick)
CAUTION: Avoid potential personal injuryor property damage! All lag bolts A
MUST BE firmly tightened to prevent unwanted movement of the wall plate 01 .
CAUTION: Ensure the wall plate is securelyfastened to the wall before continuing
on to the next step.
2A-1
01
Position the
wall plate
at your
desired
height , level
the wall plate
and mark the
pilot hole
locations.
Drill pilot
holes
2A-2
2A-3
01
ABD
01
Concrete Wall
Concrete Wall
D
01 A
DB
01
Installwallplate using lag bolts
andwasher andanchor .
Tightenthelag bolts until theyare
pulledfirmlyagainst the wallplate .
A
UP
P5
2.75in 70 mm
Ø 10 mm
Ø 10 mm

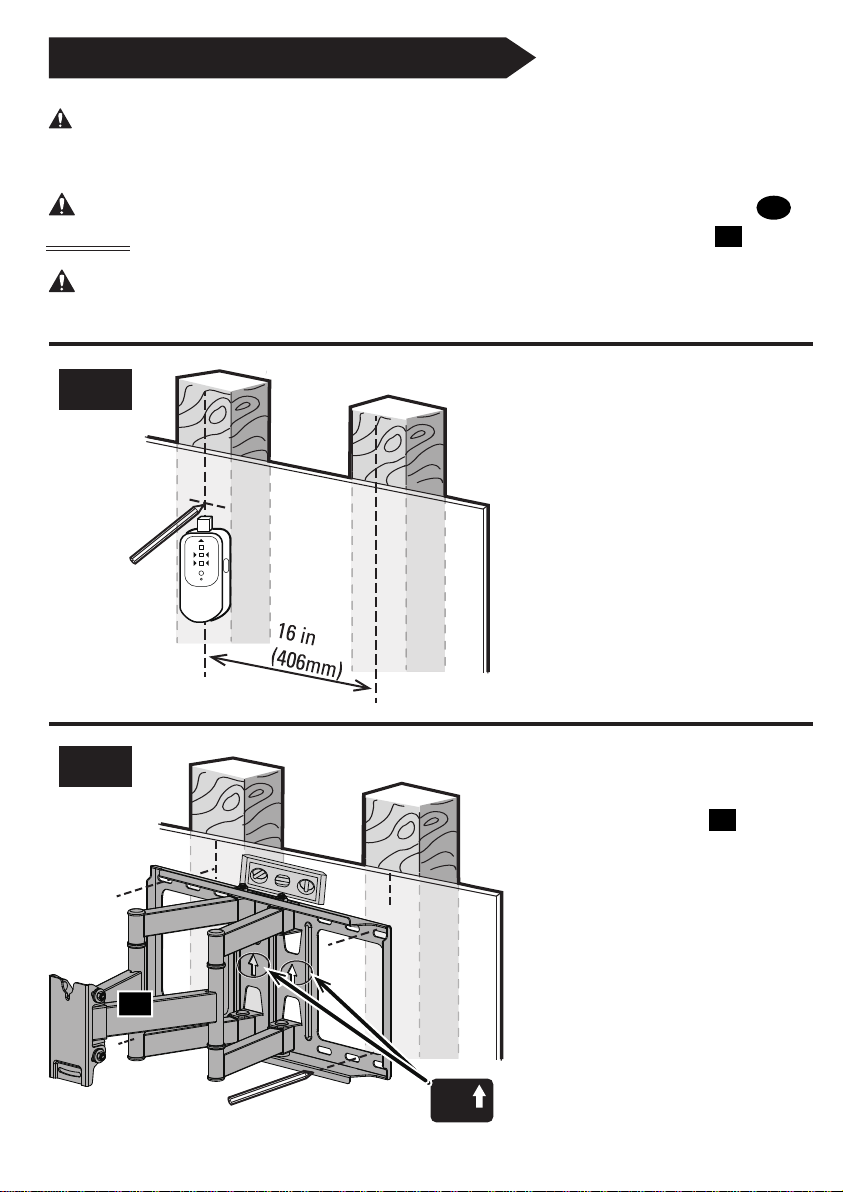

STEP 2B Wall Plate Installation (Woodstud)
CAUTION:
CAUTION: Avoid potential personal injuryor property damage! All lag bolts A
MUST BE firmly tightened to prevent unwanted movement of the wall plate 01 .
CAUTION: Ensure the wall plate is securelyfastened to the wall before continuing
on to the next step.
2B-1
2B-2
●Drywall covering the wall must not exceed 5/8 in. (16 mm)
●Minimum wood stud size: common 2 x 4 in.(51 x 102 mm) nominal 1½ x 3½ in. (38 x 89 mm)
Locate your studs. Verify and
mark the center of the studs by
finding the stud edges using an
awl, a thin nail, or an
edge-to-edge stud finder.
Position the wall plate at
your desired height and line up
the holes with your stud center
line. Level the wall plate and
make the holes.
UP
01
P6
01

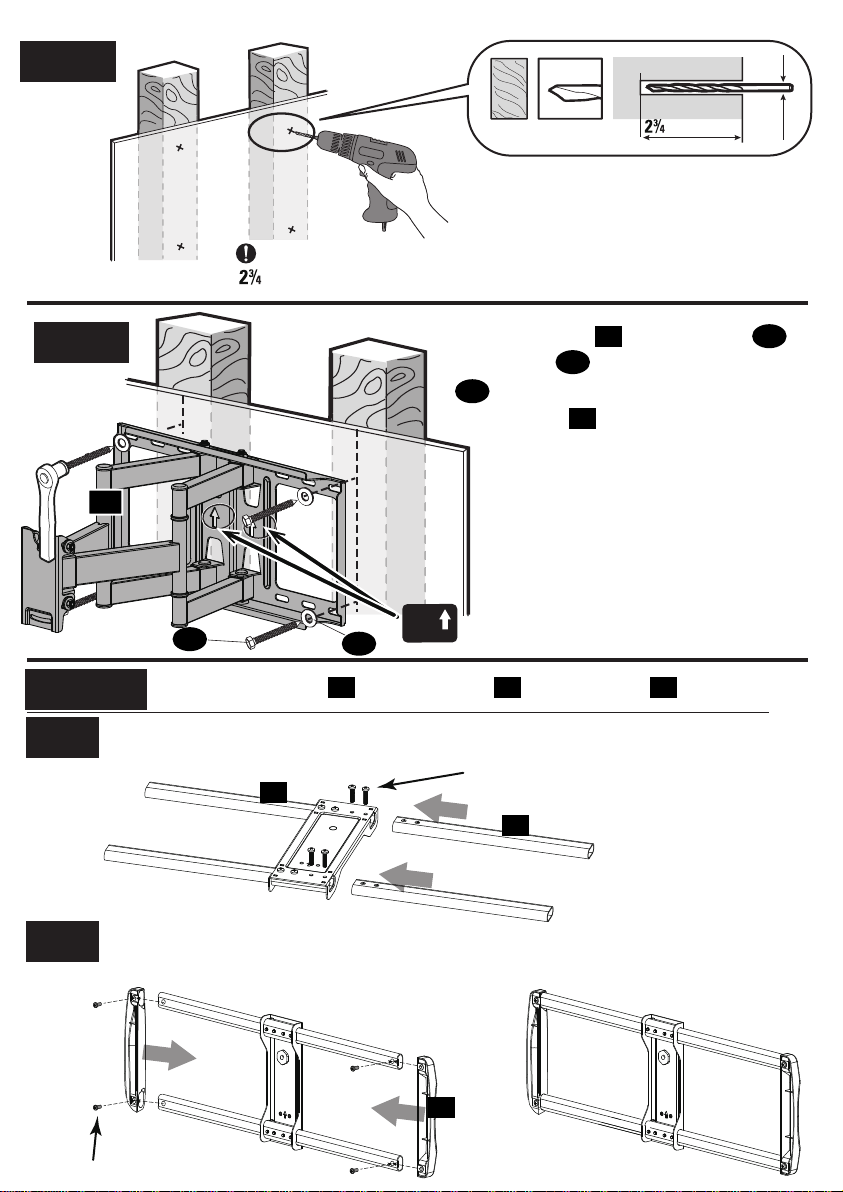

2B-3
7/32 in.
Ø5.5 mm
in.(70mm)
Drillpilot holesusing a7/32in. (5.5mm)
diameterdrill bit.
IMPORTANT: Pilot holes must be
in. (70 mm).
Besuretodrillintothecenterofthestud.
drilled to a depth of
2B-4
A
2
01 A
B
01
Installwallplate using lag bolts
andwasher .Tighten the lagbolts
untiluntilthey are pulledfirmly against
thewallplate .
A
STEP 3
Install Front support [02] and extensions [03] and End cap [05] together.
Install the extensions [03] to Front support [02] withe the pre-assembled screws.
Install the extensions [03] to Front support [02] withe the pre-assembled screws.
02 03 05
P7
01
B
UP
3-1
3-2
Pre-assembled scews
Pre-assembled scews Finished
02
03
05

P8
3-3
STEP 4
Hang TV withbrackets
04
onto the
arm extensions
02
and
03
.
S1
Hang02onto 01 andusing ascrewdriver,securewithpreassembled screws
S1
S1
S2 S2
01
02
04
03 02
Remove the
preassembled
screws [S2] and
save to use, then
raise the safety
locks.
Press the safety locks
then fasten the removed
screws [S2].
01 02 03

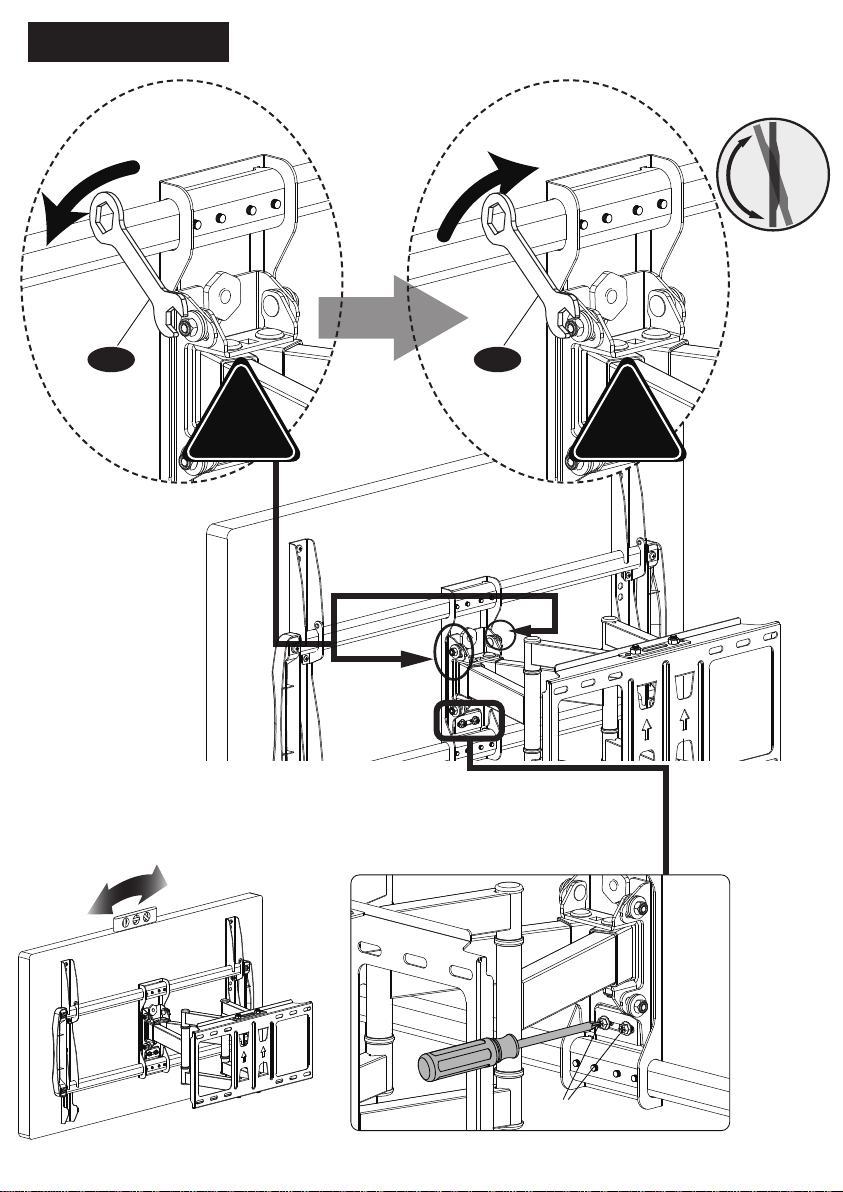

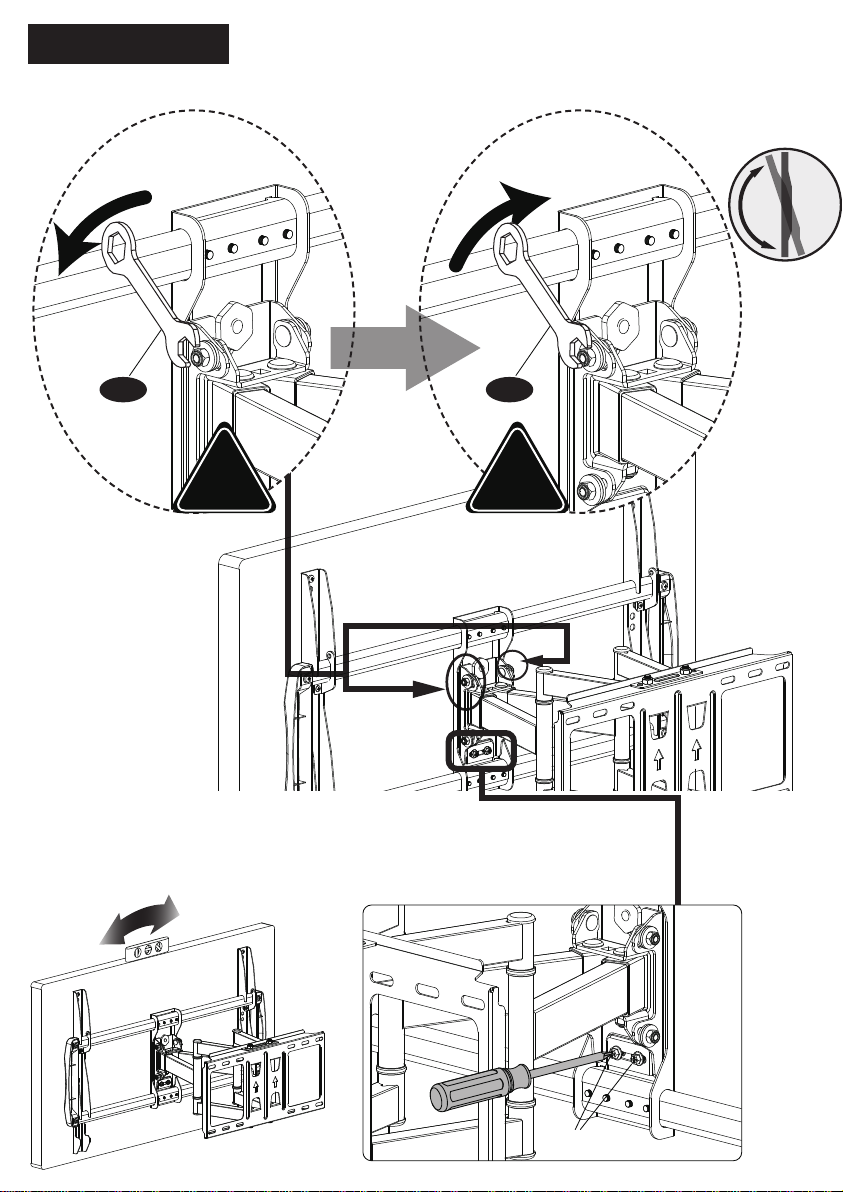

Adjustments
P9
[S1]
TO ADJUST TV LEVEL, loosen the two screws [S1] on the
rear of the arm plate, adjust level, and retighten to secure.
To adjust the tilt in both sides, loosen both tilt nuts and move panel to
desired position. Tighten both tilt nuts to hold desired tilt.
！
TIGHTEN
C
！
LOOSEN
C
TIGHTEN
± 3°

P10
Zu Beginn
WARNUNG:Eine Überschreitung der Gewichtskapazität kann schwere Personen- oder
Sachschäden verursachen. Der Monteur ist dafür verantwortlich, dass das Gewicht des
Fernsehers inklusive Zubehör 60 kg nicht überschreitet.
Bitte lesen Sie diese Anleitung vollständig durch, um sicherzustellen, dass Sie mit dem
einfachen Installationsprozess vertraut sind. Bitte prüfen Sie auch anhand des Handbuchs
des Fernsehers, ob es besondere Voraussetzungen für die Montage des Fernsehers gibt.
Falls Sie diese Anleitung nicht verstehen, oder Fragen bzgl. der Sicherheit der Installation,
Montage oder Benutzung des Produktes haben, kontaktieren Sie bitte unseren Kundenservice:
[email protected].
Vorsicht: Vermeiden Sie die mögliche Gefahr von Personen- und Sachschäden.
*Dieses Produkt ist NICHT geeignet für die direkte Installation auf Trockenbauwänden. Bei
Trockenbau muss es auf den darunter liegenden Holzbalken montiert werden.
*Die Wand muss das Fünffache des Gesamtgewichts von Fernseher und Halterung tragen
können.
*Nutzen Sie dieses Produkt nicht für andere Verwendungszwecke als in dieser Anleitung
beschrieben.
*Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Montage oder durch nicht
bestimmungsgemäße Verwendung dieses Produktes entstehen.
*Bitte besuchen Sie unsere Website www.perlesmith.com für mehr Informationen über
unsere Produkte und unsere Firma.
ACHTUNG!
!60 kg
Maximale gesamtgewicht
kapazität Sicherheitsgeprüft
basierend auf dem TÜV-Standard
Vielen Dank, dass Sie sich für unser Produkt entschieden haben! Wir bemühen uns,
unseren Kunden die beste Qualität und den besten Service anzubieten. Würden Sie bitte
so nett，Ihre Erfahrungen auf Amazon weiter teilen, wenn Sie damit zufrieden sind? Bei
Problemen zögern Sie bitte nicht, uns zu kontaktieren.
Telefon: [phone] Mo-Fr 10-18 Uhr (PST) (USA)
E-Mail ： [email protected] (US / CA / DE / UK / FR / IT / ES / JP / AU)

TV Halteklammer Endkappen
Armverlängerung
01 x1
03 x2
Vordere Abstützung
02 x1
04 x2
5/16 x 2½ in
x4 x4
DA
x4
B
Dieses Produkt enthält kleine Teile, die
beim Verschlucken zur Erstickung führen können. Prüfen
Sie vor Montagebeginn, ob alle Teile vorhanden und
unbeschädigt sind. Falls Teile fehlen oder beschädigt sind,
bringen Sie das Produkt nicht zum Händler zurück, sondern
wenden Sie sich bitte an den Kundendienst. Verwenden
Sie
niemals beschädigte Teile!
ACHTUNG: Nicht alle gelieferte Teile werden eingesetzt.
WARNUNG:
P11
Balken
sucher Bohrer 1/2 in.
(12.7 mm)
7/32 in.
(5.5 mm)
Holz bohrer
Benötigte Werkzeuge
Schraubenzieher Hammer
3/8 in.
(10 mm)
Beton bohrer
Band
herrscher Bleistift Wasserwaage
(liegt in der
Packung bei)
Im Lieferumfang enthaltenes Montagezubehör
Arm und Wandplatte
Zubehöhr (Wand/Produkt)
Schlüssel-
schrauben Unterleg- scheibe
Ø8mm Dübe
x1
C
Inbusschlüssel
05 x1
Kreuzschrauben
M6 x 15mm
M6 x 30mm
Kreuzschrauben
M6 x 50mm Abstandshülse
L10mm
x4x4
Kreuzschrauben
M8 x 15mm
M8 x 45mm
Kreuzschrauben
M8 x 65mm
x4
x4 x8 x4
M-DM-A M-B
x4
M-C M-E
x4
M-F M-G M-H
Abstand-
shülse
L5mm
x8
M-I
Schrauben/Unterlegscheiben für Fernseher
Unterlegsc-
heiben
Ø6mm

M6 M8
P12
Führen Sie die Schrauben per Hand in die
Gewindeöffnungen auf der Rückseite des
Gerätes ein
Schritt 1-1Gewindedurchmesser wählen
Richtig Richtig
Zu lang
AchtenSieaufdierichtigeKombination von Unterlegscheibe, Abstandshülse und Halteklammer
hinsichtlichderSchraubentiefe.
–Zukurz:DerFernseherhält nicht.
–Zulang:DerFernseherwird beschädigt.
Zu kurz
Schritt 1-2: Schraubenlänge ermitteln
Messung
200mm~600mm
（7.9”~23.6”）
100mm~400mm
（3.9”~15.7”）
?
?

P13
Schritt 1-3Die Halteklammer befestigen
Positionieren Sie die Halterungsschienen Ihrer Konfiguration (Aoder B) über
den Gewindelöchern Ihres Gerätes - achten Sie darauf, dass die Schienen
zentriert und eben auf den Gewindelöchern liegen. Befestigen die Schienen mit
den von Ihnen ausgewählten Schrauben/Unterlegscheiben (A- flache Rück-
seite) oder Abstandshülsen/Schrauben/Unterlegscheiben (B-gewölbte Rück-
seite / extra Raum für Kabel).
ACHTUNG: Stellen Sie sicher, dass die Schienen ordentlich befestigt sind,
bevor Sie mit dem nächsten Schritt fortfahren.
04
04
M-A M-D
M-H
M-B M-C
M-E M-F
M-H
M-G M-I
(a) Flache Rückwand
(b) Gewölbte Rückwand /
zusätzlicher Raum

2A-3
01
ABD
01
UP
2A-1 2A-2
D
P14
Schritt 2AWandplatte installieren
Vorbohrlöcher
bohren.
InstallierenSiedie Wandplatte 01 , nutzenSiedabei
dieSchlüsselschrauben A,Unterlegscheiben Bund
Dübel D. ZiehenSie die Schrauben Afestan, bis
siedichtan der Wandplatte01 ansitzen.
Beton
Beton
2.75in 70 mm
Ø 10 mm
Ø 10 mm
ACHTUNG: Vermeiden Sie mögliche Personen- und Sachschäden! Alle Schlüs-
selschrauben A müssen fest angezogen werden, um eine ungewünschte Bewegung
der Wandplatte 01 zu vermeiden.
ACHTUNG:Vergewissern Sie sich, dass die Wandplatte fest an der Wand befestigt
ist, bevor Sie mit dem nächsten Schrift fortfahren.
Positionieren
Sie die Wand-
platte 01 auf
die gewün-
schte Höhe,
halten Sie sie
mit Hilfe der
Wasserwaage
waagerecht
und markieren
die Stellen zum
Vorbohren.

2B-1
2B-2
P15

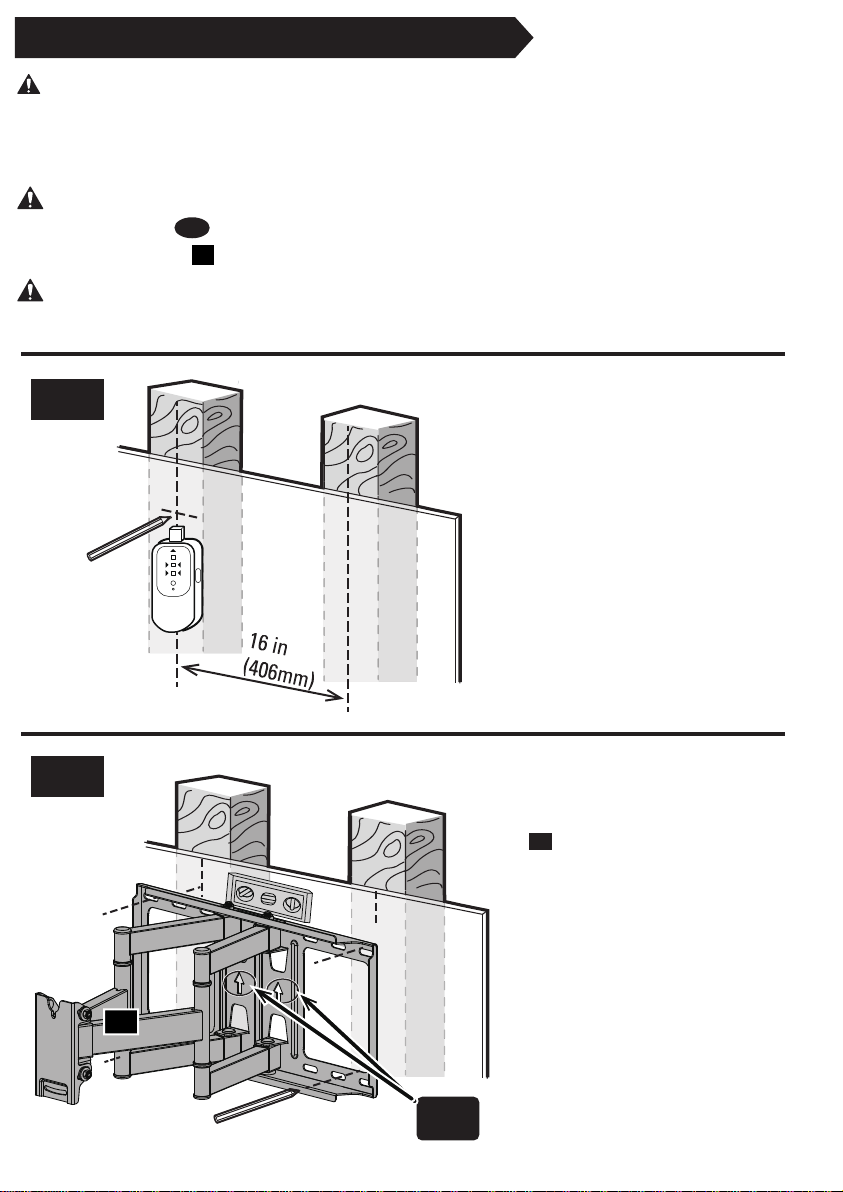

Schritt 2B Wandplatte installieren (Holzbalken)
Lokalisieren Sie die Balken.
Ermitteln Sie die Mitte der Balken
mit Hilfe eines Balkensuchers
und markieren Sie sie mit einer
Ahle oder einem dünnen Nagel.
ositionieren Sie die Wandplatte
01 auf die gewünschte Höhe und
richten Sie die Löcher entlang
der Mittelinien des Balkens aus.
Richten Sie die Wandplatte
waagerecht mit Hilfe der
Wasserwaage aus und markie-
ren Sie die Löcher
UP
01
*Die Dicke der Trockenbauwände darf 16 mm nicht überschreiten.
*Minimale Abmessung der Holzbalken: üblich 51 x 102 mm, mindestens 38 x 89 mm
ACHTUNG: Vermeiden Sie mögliche Personen- und Sachschäden! Alle Schlüs-
selschrauben A müssen fest angezogen werden, um eine ungewünschte Bewegung
der Wandplatte 01 zu vermeiden.
ACHTUNG:Vergewissern Sie sich, dass die Wandplatte fest an der Wand befestigt
ist, bevor Sie mit dem nächsten Schrift fortfahren.
ACHTUNG:

2B-3
2B-4
P16

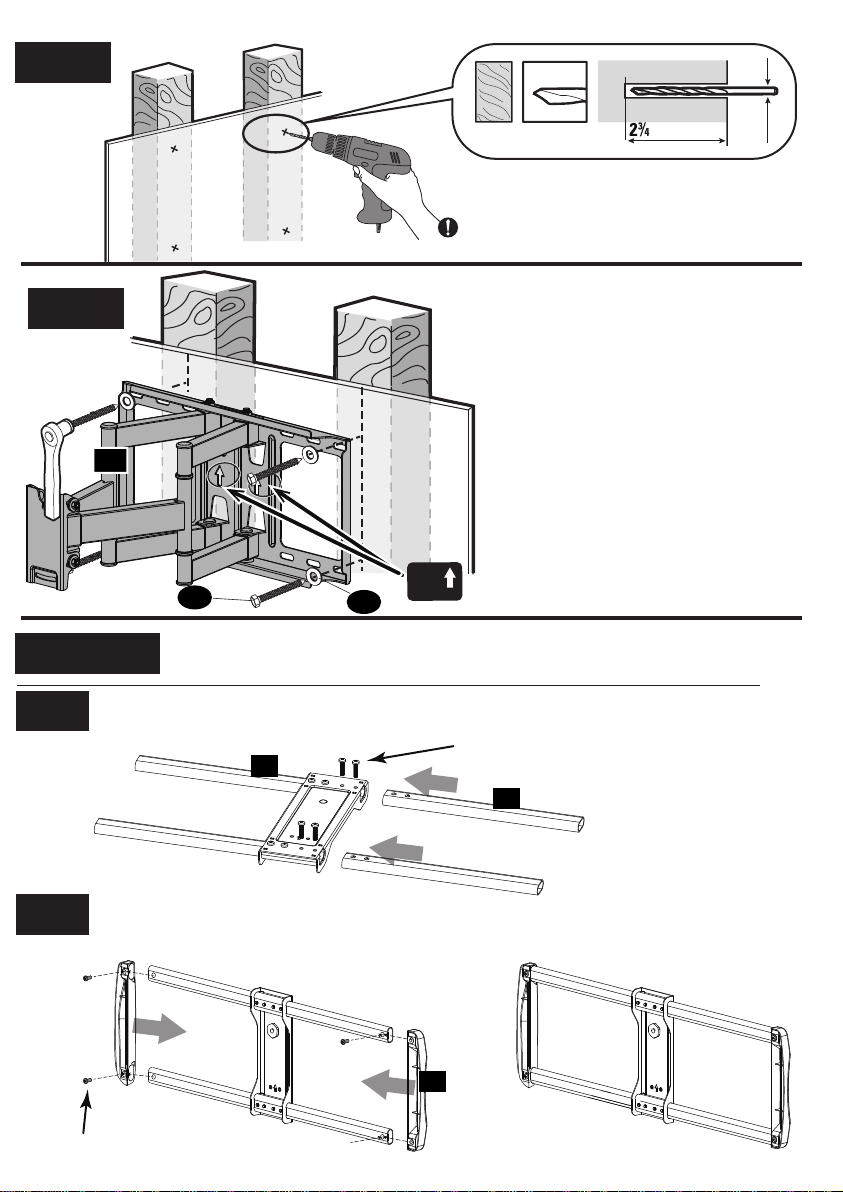

Bohren Sie die Vorbohrlöcher mit Hilfe eines
Bohreinsatzes mit dem Durchmesser von 5,5 mm.
Wichtig: Das Vorbohrloch muss 70 mm tief sein.
Bohren Sie unbedingt in die Mitte des Balkens.
Montieren Sie die Wandplatte mit 4 Sätzen
von 5/16 Zoll Bolzen [A] und Unterlegschei-
ben [B] mit einem 1/2-Zoll-Inbusschlüssel
(nicht enthalten).
7/32 in.
Ø5.5 mm
in.(70mm)
A
2
01
B
UP
Schritt 3
Montieren Sie die vordere Halterung und die Erweiterungen sowie die Endkappe
zusammen.
Montieren Sie die vordere Halterung und die Erweiterungen sowie die Endkappe
zusammen.
Bringen Sie die Verlängerungen [03] mit den vormontierten Schrauben an der vorderen
Halterung [02] an.
3-1
3-2
Vormontierte Schrauben
Vormontierte Schrauben Fertig
02
03
05

3-3
P17
Hängen Sie 02 mit Hilfe eines Schraubenziehers auf 01. Befestigen Sie sie mit den
vormontierten Schrauben [S1]
S1
S1
S1
01
02
S2 S2
04
03 02
Entfernen Sie die
vormontierten Schrauben
[S2], und bewahren Sie sie
auf. Heben Sie dann die
Sicherheitsverriegelungen
an.
Drücken Sie die Sicherheit
sverriegelungen und befestigen Sie
die entfernten Schrauben [S2].
01
02
03
Schritt 4 Hängen Sie den Fernseher mit Halteklammer 04 auf die Armverlängerung 02 und
03 auf.

ANPASSUNG
P18
Um die Position des Fernsehers zu justieren, lösen Sie die beiden Schrauben auf
der Rückseite der Armplatte. Anschließend justieren Sie die Position des Gerätes.
Danach ziehen Sie die Schrauben wieder fest an.
[S1]
CC
！
STRINGERE
！
ALLENTARE
± 3°
Um die Neigung auf beiden Seiten einzustellen, lösen Sie beide
Neigungsmuttern und bewegen Sie die Abdeckung in die gewün-
schte Position. Ziehen Sie beide Kippmuttern an, um die gewün-
schte Neigung zu halten.

P19
CAPACITÉ DE POIDS
WARNING:
!60 kg
L'UTILISATION AVEC DES PRODUITS DONT LE POIDS ET LA TAILLE SONT SUPÉRIEURS AU POIDS ET À LA TAILLE MAXIMUM PEUT
ENTRAÎNER UNE INSTABILITÉ POUVANT CAUSER DES BLESSURES. L'UTILISATEUR DOIT RETIRER LE TÉLÉVISEUR OU L'OBJET DU
SUPPORT AVANT DE PROCÉDER AU RÉGLAGE. NE CONVIENT PAS POUR UN TÉLÉVISEUR QUI DÉPASSE LA CAPACITÉ DE POIDS
MAXIMALE DU TÉLÉVISEUR ET LA DIAGONALE RECOMMANDÉE !
ATTENTION ! CAPACITÉ DE POIDS MAXIMALE
*
*
*
*
*
*
*
AVERTISSEMENT ! DES BLESSURES GRAVES ET DES DOMMAGES MATÉRIELS PEUVENT RÉSULTER D'UNE INSTALLATION OU
D'UN ASSEMBLAGE INADÉQUAT. LISEZ LES AVERTISSEMENTS SUIVANTS AVANT DE COMMENCER.
Si vous ne comprenez pas les instructions ou si vous avez des préoccupations ou des questions, veuillez contacter un installateur qualifié.
N'installez pas ou n'assemblez pas si le produit ou la quincaillerie est endommagé ou manquant. Il n'est pas nécessaire d'utiliser toutes les
pièces et le matériel inclus. Si vous avez besoin de pièces de rechange, contactez le service client à [email protected].
Ce produit a été conçu pour être utilisé sur un mur vertical constitué de montants en bois. Les montants de bois sont définis comme étant un
mur composé d'un minimum de montants de 2" x 4" avec un espacement maximal de 16" avec un maximum de 1/2" de revêtement mural
(cloison sèche, lattis, plâtre). Pour les installations sur mesure, veuillez contacter un installateur qualifié. Pour une installation sécuritaire, le
mur sur lequel vous montez doit supporter 4 fois le poids de la charge totale. Si ce n'est pas le cas, la surface doit être renforcée pour
répondre à cette norme. L'installateur est responsable de vérifier que la structure/surface du mur supportera en toute sécurité la charge totale.
Ce produit peut contenir des pièces mobiles. À utiliser avec prudence.
NE DÉPASSEZ PAS LA CAPACITÉ DE POIDS MAXIMALE POUR CE PRODUIT.
Veuillez consulter www.perlesmith.com pour plus d'informations sur les produits et l'entreprise
Merci d’avoir choisi notre produit ! Nous nous efforçons de fournir à nos clients la
meilleure qualité et les meilleurs services. Pouvez-vous partager votre expérience sur
Amazon si vous êtes satisfait ? Si vous avez des questions, n'hésitez pas à nous contacter.
Numéro de téléphone : 800-5566-806 lundi - vendredi 10h du matin - 6h du soir (PST)
(USA)
E-mail：[email protected] (US/CA/DE/UK/FR/IT/ES/JP/AU)
