Powerfix Profi PEK 2.4 B1 Instruction sheet

V 1.33
Español................................................................................2
Italiano..............................................................................17
Português..........................................................................32
English...............................................................................47
Deutsch..............................................................................62

PowerFix PEK 2.4 B1
2 - Español
Índice
Introducción ............................................................................. 3
Uso conforme a lo previsto....................................................... 4
Volumen de suministro............................................................. 4
Datos técnicos........................................................................... 5
Indicaciones de seguridad ........................................................ 5
Pantalla................................................................................................................ 6
Seguridad de funcionamiento............................................................................ 7
Entorno de funcionamiento/condiciones ambientales..................................... 7
Puesta en funcionamiento ........................................................ 8
Visión general ..................................................................................................... 8
Colocación / sustitución de las pilas ................................................................9
Montar y desmontar el cuello de cisne...........................................................10
Uso del aparato................................................................................................11
Encender y apagar la cámara endoscópica .............................................11
Iluminación....................................................................................................11
Brillo de la pantalla......................................................................................11
Ajuste de la visualización ............................................................................11
Montar los accesorios..................................................................................12
Solución de problemas ........................................................... 13
Limpieza................................................................................. 13
Eliminación e información medioambiental ............................ 13
Notas sobre la conformidad................................................... 14
Propiedad intelectual ............................................................. 14
Información sobre la garantía y el servicio técnico................. 15

PowerFix PEK 2.4 B1
Español - 3
Introducción
Muchas gracias por haber adquirido la cámara endoscópica PEK 2.4 B1. La
cámara con cuello de cisne móvil e iluminación LED regulable se puede utilizar
para inspeccionar y analizar errores en lugares de difícil acceso.
El cuello de cisne es impermeable hasta una profundidad de 90 cm y se
puede utilizar en líquidos acuosos. Tenga siempre presente que la única pieza
que se puede mojar es el cuello de cisne; el elemento de mando (pantalla y
empuñadura) no se debe mojar. No está permitido introducir este aparato en
aceites, lejías o ácidos.
La cámara endoscópica no es apta para las prácticas médicas y no se debe
introducir en un orificio corporal bajo ningún concepto.
Antes de utilizar el aparato por primera vez, lea detenidamente el
siguiente manual, incluso si está familiarizado con el uso de aparatos
electrónicos.
Guarde cuidadosamente este manual como referencia futura. Si entrega el
aparato a otra persona, asegúrese de darle también el presente manual.
En adelante, este símbolo indica peligros que podrían provocar
daños personales o materiales.
Este símbolo advierte de una fuente de luz intensa.

PowerFix PEK 2.4 B1
4 - Español
Uso conforme a lo previsto
La cámara endoscópica PEK 2.4 B1 es un instrumento de inspección visual no
homologado para la práctica de la medicina.
La cámara endoscópica con cuello de cisne e iluminación LED se puede
utilizar para inspeccionar y analizar errores en lugares de difícil acceso.
El cuello de cisne es impermeable hasta una profundidad de 90 cm y se
puede utilizar en líquidos acuosos. Tenga siempre presente que la única pieza
que se puede mojar es el cuello de cisne; el elemento de mando (pantalla TFT
y empuñadura) no se debe mojar. No está permitido introducir este aparato
en aceites, lejías o ácidos.
El fabricante no asume ninguna responsabilidad si:
la cámara endoscópica no se utiliza de la manera prevista.
se producen daños materiales o lesiones personales derivados del uso
inadecuado de la cámara endoscópica o del incumplimiento de este
manual.
la cámara endoscópica se pone en funcionamiento después de haber
sufrido daños o de haber sido modificada o si está incompleta.
Se trata de un aparato de ocio electrónico que solo se puede utilizar con fines
privados y en ningún caso con fines industriales o comerciales.
Respete siempre la legislación y la normativa nacional del lugar de uso.
Volumen de suministro
Cámara endoscópica PowerFix PEK 2.4 B1
Cuello de cisne flexible con cabezal de cámara e iluminación LED
3 accesorios para la cámara (espejo, imán y gancho)
2 fijaciones para los accesorios
4 pilas de tipo AA de 1,5 V
Maletín de tapa dura
Manual de instrucciones

PowerFix PEK 2.4 B1
Español - 5
Datos técnicos
Pantalla TFT Diagonal de 6 cm / 2,36"
Resolución 480 (RGB) x 234
Iluminación de la cámara 4 LED blancos
(regulable en 6 niveles)
Alimentación eléctrica 6 V
4 pilas AA de 1,5 V / LR6
Tiempo de funcionamiento Aprox. 8 horas
Temperatura ambiente/exterior De -10 °C a +50 °C
Cuello de cisne flexible – Longitud Aprox. 88,5 cm
Diámetro de la cámara endoscópica 9 mm
Categoría de protección del cuello de
cisne flexible
IP 67
Peso (sin accesorios ni pilas) Aprox. 375 g
Dimensiones del aparato de mano
(An x Al x Pr)
243 x 83 x 61 mm
Reservado el derecho a modificar los datos técnicos y el diseño sin aviso
previo.
Indicaciones de seguridad
¡Irradiación LED! ¡Protéjase de los daños en la vista!
No mire el haz de luz LED. Si sospecha que ha sufrido daños en
la vista, acuda a un médico.
Los aparatos eléctricos no deben ser manipulados por niños o
personas con discapacidad (física o mental) sin la debida supervisión,

PowerFix PEK 2.4 B1
6 - Español
puesto que no siempre son capaces de identificar los peligros
potenciales.
La ingestión de piezas pequeñas puede suponer peligro de muerte.
Tenga presente también el peligro de asfixia por obstrucción de las vías
respiratorias con el plástico de embalaje.
Si sale humo del aparato o si nota ruidos u olores inusuales, el aparato
no se podrá volver a utilizar hasta que haya sido revisado por un
técnico.
Esta cámara endoscópica no está homologada para la práctica de la
medicina. ¡Podría provocar lesiones mortales!
No está permitido utilizarla en hombres o animales. La responsabilidad
de los daños personales y materiales derivados de un uso contrario a lo
previsto es exclusivamente de la empresa explotadora, y en ningún
caso del fabricante.
Pantalla
Si se producen arañazos u otros daños en la pantalla, tenga mucho cuidado
de que no salga líquido de la pantalla.
Si se produce una fuga de este líquido, preste atención a lo
siguiente:
Si el líquido entra en contacto con la piel, límpielo con un paño suave y,
acto seguido, lávese la piel con abundante agua.
Si el líquido entra en contacto con los ojos, lávelos con agua corriente
durante 15 minutos como mínimo y, a continuación, acuda al hospital
inmediatamente.

PowerFix PEK 2.4 B1
Español - 7
En caso de ingestión, primero lávese la boca con agua y luego beba
abundante agua y vomite. Acuda al hospital lo antes posible.
Seguridad de funcionamiento
Si la cámara endoscópica se expone a cambios bruscos de
temperatura, podría formarse condensación y, en consecuencia,
humedad, lo que a su vez podría provocar un cortocircuito eléctrico. Si
esto sucede, no ponga en funcionamiento la cámara hasta que se haya
adaptado a la temperatura ambiente.
Coloque las pilas siempre respetando la polaridad. No intente volver a
cargar las pilas ni las arroje al fuego bajo ninguna circunstancia. No
utilice pilas de distinto tipo al mismo tiempo (nuevas y usadas, alcalinas
y de carbón, etc.). Si no tiene previsto utilizar el aparato durante un
periodo prolongado, extraiga las pilas. ¡Si se utiliza incorrectamente
existe peligro de derrame y explosión!
Entorno de funcionamiento/condiciones
ambientales
Mantenga el elemento de mando (pantalla TFT y empuñadura) alejado
de la humedad. No coloque recipientes con líquido encima o junto al
aparato, tales como floreros o bebidas. Procure que el aparato no se
exponga a vibraciones, polvo, calor y la luz directa del sol, ya que
podría resultar dañado.
Asegúrese de que no se coloquen llamas abiertas (p.ej. velas
encendidas) encima o junto al aparato.

PowerFix PEK 2.4 B1
8 - Español
Puesta en funcionamiento
Visión general
1. Pantalla
2. Indicador de funcionamiento
3. Indicador de aviso de las
pilas
4. Botón de encendido y
apagado
5. Empuñadura
6. Vista
7. Botón de iluminación
8. Ajuste del brillo
9. Compartimento de las pilas
10. Cuello de cisne flexible
11. Cabezal de cámara con LED

PowerFix PEK 2.4 B1
Español - 9

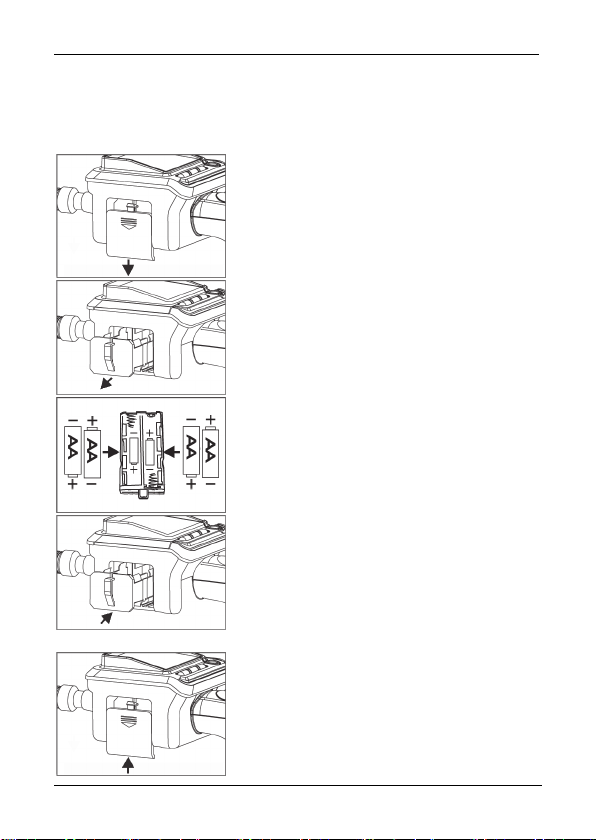

Colocación / sustitución de las pilas
Compruebe que la cámara esté apagada. El compartimento de las pilas [9] se
encuentra en el lado izquierdo, debajo de la pantalla.
Para extraer la tapa del compartimento de las
pilas, deslícela hacia abajo.
Extraiga cuidadosamente el soporte de las
pilas del aparato.
Introduzca las pilas en el soporte respetando la
polaridad (consulte los dibujos del soporte).
Introduzca el soporte en el compartimento de
las pilas tal como se muestra en la ilustración.
Nota: el soporte solo se puede introducir en
una dirección.
Cierre el compartimento de las pilas con la
tapa.

PowerFix PEK 2.4 B1
10 - Español
Montar y desmontar el cuello de cisne
Para desmontar el cuello de cisne, gire el cierre
roscado hacia la izquierda hasta que se suelte.
Acto seguido, retire el cuello de cisne haciendo
algo de fuerza.
El cuello de cisne está dotado de una
protección contra la inversión de los polos que
únicamente permite montarlo en una dirección.
Introduzca la protección contra la inversión de
los polos en la escotadura.
A continuación, enrosque el cuello de cisne.
Gire el cierre roscado hacia la derecha hasta
que esté enroscado con firmeza.

PowerFix PEK 2.4 B1
Español - 11
Uso del aparato
Encender y apagar la cámara endoscópica
El botón de encendido y apagado [4] permite encender y apagar la cámara
endoscópica. El indicador de funcionamiento [2] se iluminará en verde y, al
cabo de unos instantes, en la pantalla [1] se visualizará la imagen de la
cámara.
Iluminación
El cabezal de la cámara contiene 4 LED que se pueden encender con el botón
de iluminación [7]. Pulse varias veces el botón para aumentar la intensidad
luminosa de los LED por niveles. Al llegar al nivel máximo, vuelva a pulsar el
botón de iluminación [7] para apagar la iluminación.
Brillo de la pantalla
El ajuste del brillo [8] permite modificar el nivel de brillo de la pantalla. Pulse
repetidamente este botón para aumentar el brillo de la pantalla por niveles. Al
llegar al nivel máximo, vuelva a pulsar el botón de ajuste del brillo [8] para
restablecer el nivel de brillo predeterminado.
Ajuste de la visualización
Pulse el botón Vista [6] para girar la imagen de la cámara 180° y reflejarla
horizontal o verticalmente. Este ajuste permite ver la imagen capturada en
cuatro vistas diferentes. Al apagar el aparato queda memorizado el último
ajuste seleccionado.

PowerFix PEK 2.4 B1
12 - Español
Montar los accesorios
Junto al aparato se suministran los siguientes accesorios y fijaciones:
Gancho Imán
Espejo Fijación para los accesorios
Coloque el pequeño gancho del accesorio en
el orificio correspondiente que hay en el
extremo del cuello de cisne, un poco por
debajo del cabezal de la cámara.
Nota: debido al tamaño del imán, antes de montarlo en la cámara debe
colocarse la fijación.
Acto seguido, deslice completamente y con
cuidado la fijación del accesorio por encima
del cabezal de la cámara. Preste atención a
que el accesorio quede colocado en la
escotadura de la fijación.

PowerFix PEK 2.4 B1
Español - 13
Solución de problemas
No se puede encender el aparato
1. Es posible que las pilas estén gastadas. Introduzca pilas nuevas.
2. Compruebe que las pilas estén colocadas correctamente.
El indicador de aviso de las pilas [3] se ilumina en naranja
Las pilas están casi vacías y deben sustituirse por otras nuevas del
mismo tipo.
Limpieza
Utilice un paño seco para limpiar la suciedad normal del aparato y un paño
ligeramente humedecido para quitar la suciedad incrustada. No utilice
disolventes ni productos de limpieza abrasivos o gaseosos. No puede penetrar
humedad en el elemento de mando.
Eliminación e información medioambiental
Los aparatos que van acompañados de este símbolo cumplen
con la directiva europea 2002/96/EC. Todos los aparatos
eléctricos y electrónicos usados deben eliminarse aparte de la
basura doméstica en los centros municipales previstos para ello.
Si elimina correctamente el aparato usado estará contribuyendo a reducir el
impacto medioambiental y el peligro para la salud de las personas. Para
obtener más información acerca de la eliminación de aparatos usados,
consulte a la administración municipal, al departamento de eliminación de
residuos o al comercio donde adquirió el producto.
Piense en el medio ambiente. Las pilas usadas no pertenecen a la basura
doméstica. Deben entregarse en un punto de recogida de pilas usadas. Tenga
presente que las pilas únicamente deben desecharse en contenedores para

PowerFix PEK 2.4 B1
14 - Español
baterías usadas cuando están descargadas y que, en caso de desecharse sin
estar completamente descargadas, deben tomarse las precauciones
necesarias para evitar que se produzcan cortocircuitos.
El embalaje también debe eliminarse respetando el medio ambiente. Los
cartones deben depositarse en contenedores de papel o deben entregarse en
centros de recogida públicos para garantizar su reutilización. Las láminas y las
piezas de plástico incluidas en el volumen de suministro deben ser recogidas
por la empresa municipal de eliminación de residuos y eliminadas
correctamente.
Notas sobre la conformidad
Este aparato cumple con los requisitos básicos y las demás
prescripciones relevantes de la Directiva EMC 2004/108/EC y
la Directiva RoHS 2011/65/EU. La declaración de conformidad
correspondiente está incluida al final del presente manual.
Propiedad intelectual
El contenido de este manual de instrucciones está protegido por la ley de
propiedad intelectual y se entrega al usuario únicamente como fuente de
información. Quedan prohibidas la copia y la reproducción de sus datos e
informaciones sin la autorización expresa y por escrito del autor. Esto rige
también para el uso comercial de su contenido y datos. En el momento de
pasar a impresión, el texto y las ilustraciones se correspondían al nivel técnico
más reciente.

PowerFix PEK 2.4 B1
Español - 15
Información sobre la garantía y el servicio técnico
Garantía de TARGA GmbH
Este aparato tiene 3 años de garantía a partir de la fecha de compra. Guarde
el comprobante de caja original para poder acreditar la compra. Antes de
poner en marcha el producto, lea la documentación adjunta o la ayuda en
línea. Si experimenta algún problema y no puede solucionarlo con ayuda de
esas instrucciones, llame a nuestro servicio de atención al cliente. Siempre que
vaya a realizar una consulta, tenga preparada la referencia o el número de
serie del aparato. Si no fuera posible solucionar el problema por teléfono, y
dependiendo de la causa del mismo, nuestro servicio de atención al cliente le
pasará con otro servicio técnico. Al utilizar la garantía por defectos de
material o de fabricación en el producto, nosotros nos haremos cargo de la
reparación o sustitución gratuitas del producto, de acuerdo con nuestro propio
criterio. La reparación o sustitución del producto no dan lugar a ningún plazo
de garantía nuevo. La garantía no cubre los materiales consumibles, tales
como pilas, baterías y bombillas.
Esta garantía es adicional a sus derechos legales respecto al vendedor y no
los limita en modo alguno.

PowerFix PEK 2.4 B1
16 - Español
Servicio técnico
Teléfono: 91 – 45 34 303
E-Mail: [email protected]
IAN: 86588
Fabricante
TARGA GmbH
Coesterweg 45
59494 Soest
Germany

PowerFix PEK 2.4 B1
Italiano - 17
Indice
Introduzione........................................................................... 18
Utilizzo conforme alla destinazione d'uso............................... 19
Dotazione............................................................................... 19
Dati tecnici.............................................................................. 20
Disposizioni di sicurezza......................................................... 20
Display...............................................................................................................21
Sicurezza di funzionamento ............................................................................22
Condizioni operative/Condizioni ambientali.................................................22
Messa in funzione................................................................... 23
Panoramica .......................................................................................................23
Inserire/sostituire le batterie.............................................................................24
Estrarre/inserire il collo di cigno......................................................................25
Utilizzo dell'apparecchio .................................................................................26
Accensione/spegnimento della telecamera endoscopica........................26
Illuminazione.................................................................................................26
Luminosità del display..................................................................................26
Adeguare la visualizzazione.......................................................................26
Montare gli accessori ..................................................................................27
Risoluzione dei problemi ........................................................ 28
Pulizia .................................................................................... 28
Avvertenze per l'ambiente e indicazioni di smaltimento......... 28
Marchio di conformità ............................................................ 29
Diritto d'autore....................................................................... 29
Informazioni sulla garanzia e sull'assistenza.......................... 30

PowerFix PEK 2.4 B1
18 - Italiano
Introduzione
Molte grazie per l'acquisto della telecamera endoscopica PEK 2.4 B1. La
telecamera endoscopica con collo di cigno e LED luminosi può essere
utilizzato come strumento ausiliario per l'ispezione e l'analisi di guasti nei punti
più difficili da raggiungere.
Il collo di cigno è impermeabile fino a una profondità di 90 cm e idoneo
all'impiego in liquidi acquosi. Attenzione: solo il collo di cigno può essere
esposto all'umidità, ma non l'unità di controllo (display incl. impugnatura).
L'impiego dell'apparecchio in oli, lisciva o acidi non è consentito.
La telecamera endoscopica non deve essere utilizzata in ambito medico e non
ne è consentita in ogni caso l'introduzione in orifizi corporei.
Prima di utilizzare per la prima volta l'apparecchio leggere attentamente le
istruzioni qui di seguito riportate, anche se si possiede una certa familiarità
con le apparecchiature elettroniche.
Conservare accuratamente queste istruzioni d'uso come riferimento futuro.
In caso di cessione dell'apparecchio consegnare anche queste istruzioni.
Questo simbolo indica pericoli che possono comportare danni
materiali o alle persone.
Questo simbolo indica un avviso riguardante una sorgente
luminosa potente.
