Einleitung
Vielen Dank für den Kauf der Endoskop-Kamera PEK 2.4 B1. Die Kamera mit
dem beweglichen Schwanenhals und der regelbaren LED-Beleuchtung kann an
schwer zugänglichen Stellen als Hilfsmittel zur Inspektion und Fehleranalyse
eingesetzt werden.
Der Schwanenhals ist, bis zu einer Eintauchtiefe von 90 cm, wasserdicht und
für den Einsatz in wässrigen Flüssigkeiten geeignet. Bitte beachten Sie, dass nur
der Schwanenhals und nicht das Bedienelement (Bildschirm inkl. Griff)
Feuchtigkeit ausgesetzt werden darf. Der Einsatz des Gerätes in Ölen, Laugen
oder Säuren ist nicht gestattet.
Die Endoskop-Kamera ist nicht zur medizinischen Verwendung geeignet und
darf keinesfalls in Körperöffnungen eingeführt werden.
Lesen Sie die folgende Anleitung vor der ersten Verwendung des Gerätes
genau durch, selbst wenn Ihnen der Umgang mit elektronischen Geräten
vertraut ist.
Bewahren Sie diese Anleitung sorgfältig als zukünftige Referenz auf. Wenn
Sie das Gerät weitergeben, händigen Sie unbedingt auch diese Anleitung
aus.
Dieses Zeichen weist im Folgenden auf Gefahren hin, die
Personen- oder Sachschäden zur Folge haben können.
Dieses Symbol kennzeichnet eine Warnung für eine starke
Lichtquelle.

PowerFix PEK 2.4 B1
4 - Deutsch
Bestimmungsgemäße Verwendung
Bei der Endoskop-Kamera PEK 2.4 B1 handelt es sich um ein optisches
Inspektionsgerät, welches nicht für den medizinischen Bereich zugelassen ist.
Die Endoskop-Kamera mit Schwanenhals und LED-Beleuchtung kann an schwer
zugänglichen Stellen als Hilfsmittel zur Inspektion und Fehleranalyse eingesetzt
werden.
Der Schwanenhals ist, bis zu einer Eintauchtiefe von 90 cm, wasserdicht und
für den Einsatz in wässrigen Flüssigkeiten geeignet. Bitte beachten Sie, dass nur
der Schwanenhals und nicht das Bedienelement (TFT-Bildschirm inkl. Griff)
Feuchtigkeit ausgesetzt werden darf. Der Einsatz des Gerätes in Ölen, Laugen
oder Säuren ist nicht gestattet.
Der Hersteller übernimmt keine Haftung, wenn
die Endoskop-Kamera nicht bestimmungsgemäß verwendet wird.
durch unsachgemäße Handhabung der Endoskop-Kamera oder
Nichtbeachtung dieser Anleitung Sach- oder Personenschäden verursacht
werden.
die Endoskop-Kamera beschädigt, unvollständig oder umgebaut in
Betrieb genommen wird.
Dies ist ein Gerät der Informationstechnik. Es darf nur zu privaten Zwecken,
nicht zu industriellen oder kommerziellen Zwecken verwendet werden.
Bitte beachten Sie die Landesvorschriften bzw. Gesetze des Einsatzlandes.
Lieferumfang
Endoskop-Kamera PowerFix PEK 2.4 B1
Flexibler Schwanenhals mit Kamerakopf und LED-Beleuchtung
3 Kameraaufsätze (Spiegel, Magnet, Haken)
2 Aufsatzbefestigungen
4 Batterien Typ AA, 1,5 V
Hartschalenkoffer
Bedienungsanleitung

PowerFix PEK 2.4 B1
Deutsch - 5
Technische Daten
TFT-Bildschirm 6cm / 2,36" Bilddiagonale
Auflösung 480 (RGB) x 234
Kamerabeleuchtung 4 weiße LEDs
(regelbar in 6 Stufen)
Spannungsversorgung 6V
4 x 1,5V AA / LR6 Batterien
Laufzeit ca. 8 Std.
Umgebungs-/Außentemperatur -10°C bis +50°C
Flexibler Schwanenhals – Länge ca. 88,5 cm
Endoskopkamera Durchmesser 9 mm
Schutzart flexibler Schwanenhals IP 67
Gewicht (ohne Zubehör und Batterien) ca. 375 g
Abmessung Handgerät (B x H x T) 243 x 83 x 61 mm
Änderungen der technischen Daten sowie des Designs können ohne
Ankündigung erfolgen.
Sicherheitshinweise
LED-Strahlung! Vermeiden Sie Augenschäden!
Blicken Sie nicht in den LED-Strahl. Bei dem Verdacht auf
Augenschäden suchen Sie einen Arzt auf.
Elektrische Geräte gehören nicht in die Hände von Kindern oder
Personen mit geistigen oder körperlichen Einschränkungen! Lassen Sie
solche Personen niemals unbeaufsichtigt elektrische Geräte benutzen.
Sie können mögliche Gefahren nicht immer richtig erkennen.

PowerFix PEK 2.4 B1
6 - Deutsch
Kleinteile können bei Verschlucken lebensgefährlich sein. Beachten Sie
auch, dass Erstickungsgefahr besteht, wenn Atemwege durch
Verpackungsfolie abgedeckt werden.
Falls Sie Rauchentwicklung, ungewöhnliche Geräusche oder Gerüche
feststellen darf das Gerät nicht weiter verwendet werden, bevor eine
Überprüfung durch einen Fachmann durchgeführt wurde.
Die Endoskop-Kamera ist nicht zugelassen für den medizinischen
Bereich! Es besteht die Gefahr lebensgefährlicher Verletzungen!
Eine Anwendung bei Menschen und Tieren ist unzulässig. Für alle
Personen- und Sachschäden, die aus nicht bestimmungsgemäßer
Verwendung entstehen, ist nicht der Hersteller, sondern der Betreiber
verantwortlich.
Bildschirm
Achten Sie bei Kratzern oder anderen Beschädigungen des Bildschirms mit
äußerster Sorgfalt darauf, dass die Flüssigkeit des Bildschirms nicht austritt.
Sollte Flüssigkeit ausgetreten sein, beachten Sie die folgenden
Hinweise:
Falls die Flüssigkeit auf die Haut gelangt, wischen Sie sie mit einem
sauberen Tuch ab und spülen dann mit reichlich Wasser nach.
Kommt die Flüssigkeit mit den Augen in Kontakt, spülen Sie diese
mindestens 15 Minuten lang unter fließendem Wasser aus und
begeben sich dann umgehend in ein Krankenhaus.
Wird die Flüssigkeit verschluckt, spülen Sie den Mund zuerst mit Wasser
aus; trinken Sie anschließend reichlich Wasser und lösen Erbrechen aus.
Suchen Sie, so bald wie möglich, ein Krankenhaus auf.

PowerFix PEK 2.4 B1
Deutsch - 7
Betriebssicherheit
Wenn die Endoskop-Kamera großen Temperaturschwankungen
ausgesetzt wird, kann es durch Kondensation zu Feuchtigkeitsbildung
kommen, die einen elektrischen Kurzschluss verursachen kann. Warten
Sie in dem Fall so lange mit der Inbetriebnahme, bis die Kamera die
Umgebungstemperatur angenommen hat.
Legen Sie Batterien stets polrichtig ein. Versuchen Sie nicht, Batterien
wieder aufzuladen und werfen Sie diese unter keinen Umständen ins
Feuer! Verwenden Sie keine unterschiedlichen Batterien (alte und neue,
Alkali und Kohle usw.) gleichzeitig. Entnehmen Sie die Batterien, wenn
Sie das Gerät über einen längeren Zeitraum nicht verwenden. Bei
unsachgemäßem Gebrauch besteht Explosions- und Auslaufgefahr!
Betriebsumgebung/Umweltbedingungen
Halten Sie das Bedienteil (TFT-Monitor inkl. Griff) von Feuchtigkeit fern.
Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände z.B. Vasen oder
Getränke auf oder neben das Gerät. Vermeiden Sie Erschütterungen,
Staub, Hitze und direkte Sonneneinstrahlung. Das Gerät könnte
dadurch beschädigt werden.
Achten Sie darauf, dass keine offenen Brandquellen (z.B. brennende
Kerzen) auf oder neben dem Gerät stehen.

PowerFix PEK 2.4 B1
8 - Deutsch
Inbetriebnahme
Übersicht

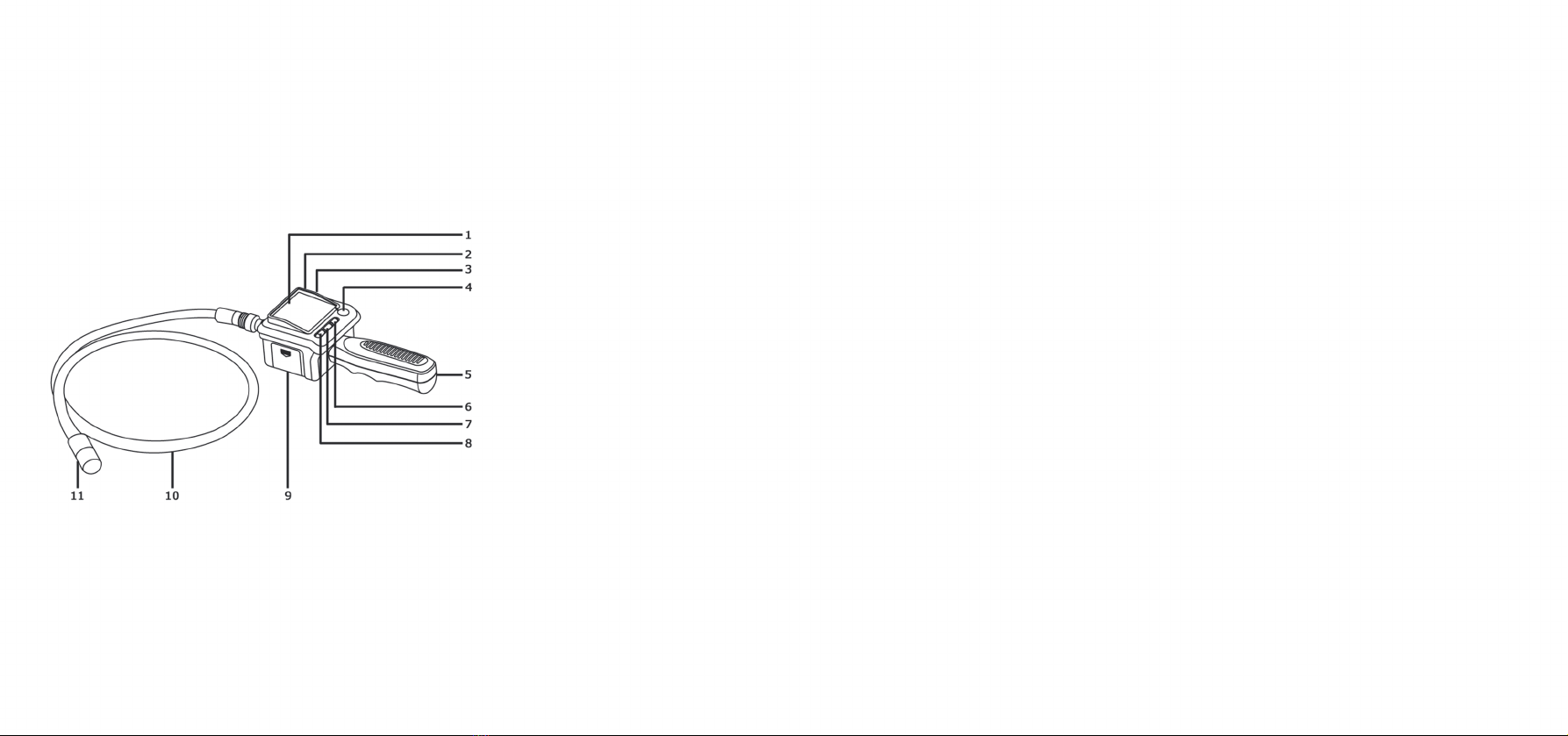

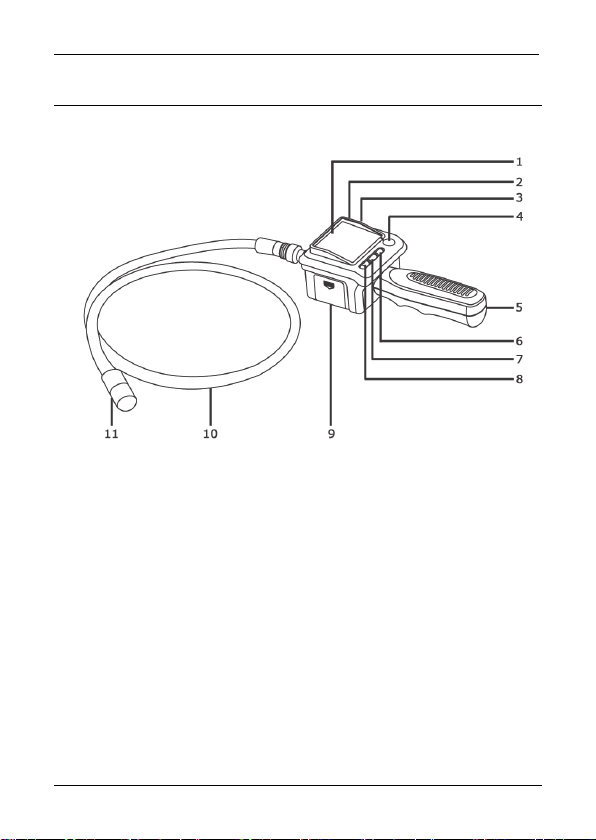

1. Bildschirm
2. Betriebsanzeige
3. Batteriewarnanzeige
4. Ein-/Austaster
5. Griff
6. Ansicht
7. Beleuchtungstaste
8. Helligkeitseinstellung
9. Batteriefach
10. Flexibler Schwanenhals
11. Kamerakopf mit LEDs

PowerFix PEK 2.4 B1
Deutsch - 9
Batterien einsetzen / austauschen
Achten Sie darauf, dass die Kamera ausgeschaltet ist. Das Batteriefach [9]
befindet sich auf der linken Seite unterhalb des Bildschirms.
Entfernen Sie die Batteriefachabdeckung, indem
Sie diese nach unten schieben.
Ziehen Sie die Batteriehalterung vorsichtig aus
dem Gerät.
Legen Sie die Batterien polungsrichtig in die
Batteriehalterung ein, beachten Sie dabei die
Abbildungen in der Halterung.
Schieben Sie die Batteriehalterung, wie in der
Abbildung gezeigt, in das Batteriefach.
Hinweis: Die Halterung lässt sich nur in einer
Richtung einschieben.
Verschließen Sie das Batteriefach mit der
Abdeckung.

PowerFix PEK 2.4 B1
10 - Deutsch
Schwanenhals abnehmen/ aufstecken
Um den Schwanenhals abzunehmen, drehen
Sie den Schraubverschluss nach links bis dieser
gelöst ist. Danach kann der Schwanenhals mit
etwas Kraft abgezogen werden.
Der Schwanenhals kann durch den
Verpolungsschutz nur in einer Richtung
aufgesteckt werden. Führen Sie dazu den
Verpolunsschutz in die dafür vorgesehene
Aussparung ein.
Der Schwanenhals muss nun noch verschraubt
werden. Drehen Sie den Schraubverschluss
solange nach rechts, bis dieser fest verschraubt
ist.

PowerFix PEK 2.4 B1
Deutsch - 11
Gerät verwenden
Ein-/Ausschalten der Endoskop-Kamera
Durch Drücken des Ein-/Austasters [4] wird die Endoskop-Kamera ein- bzw.
ausgeschaltet. Die Betriebsanzeige [2] leuchtet grün und nach kurzer
Verzögerung wird das Kamerabild auf dem Bildschirm [1] angezeigt.
Beleuchtung
Der Kamerakopf ist mit 4 LEDs ausgestattet. Diese Beleuchtung kann über die
Beleuchtungstaste [7] eingeschaltet werden. Ebenso kann durch mehrmaliges
Drücken dieser Taste die Helligkeit der LEDs stufenweise erhöht werden.
Wurde die höchste Stufe erreicht und die Beleuchtungstaste [7] wird erneut
gedrückt, schaltet sich die Beleuchtung aus.
Bildschirmhelligkeit
Über die Helligkeitseinstellung [8] kann die Helligkeit des Bildschirms verändert
werden. Durch mehrmaliges Drücken dieser Taste wird die Helligkeit des
Bildschirms stufenweise erhöht. Wurde die höchste Stufe erreicht und die Taste
zur Helligkeitseinstellung [8] wird erneut gedrückt, wird die
Helligkeitseinstellung auf den Standardwert zurückgesetzt.
Anzeige anpassen
Durch Drücken der Taste Ansicht [6] kann das Kamerabild um 180° gedreht
und horizontal bzw. vertikal gespiegelt werden. Diese Einstellung bietet Ihnen
die Möglichkeit Ihre Aufnahme in vier verschiedene Ansichten darzustellen.
Nach dem Ausschalten bleibt die letzte Einstellung erhalten.

PowerFix PEK 2.4 B1
12 - Deutsch
Aufsätze montieren

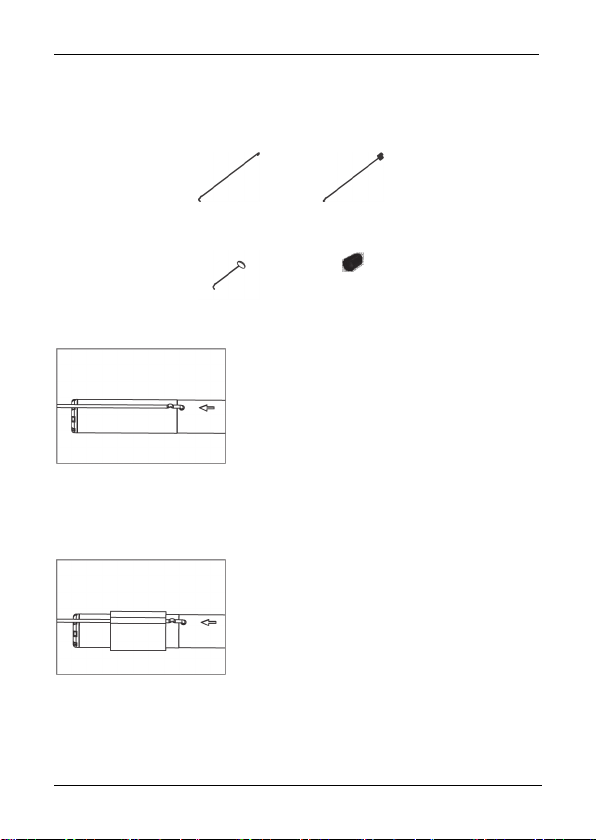

Dem Gerät liegen folgende Aufsätze/Befestigungen bei:
Hakenaufsatz Magnetaufsatz
Spiegelaufsatz Aufsatzbefestigung
Legen Sie den kleinen Wiederhaken des
Aufsatzes in die dafür vorgesehene Öffnung am
Ende des Schwanenhalses kurz unterhalb des
Kamerakopfes.
Hinweis: Beim Magnetaufsatz muss die Aufsatzbefestigung, wegen der
Magnetgröße, bereits vorher auf den Aufsatz geschoben werden.
Schieben Sie nun die Aufsatzbefestigung
vorsichtig und vollständig über den
Kamerakopf. Achten Sie darauf, dass der
Aufsatz in der vorgesehenen Aussparung der
Aufsatzbefestigung liegt.

PowerFix PEK 2.4 B1
Deutsch - 13
Fehlerbehebung
Das Gerät lässt sich nicht einschalten
1. Batterien sind möglicherweise leer, legen Sie neue Batterien ein.
2. Prüfen Sie, ob die Batterien richtig eingelegt wurden.
Batteriewarnanzeige [3] leuchtet orange
Batterien sind fast leer und müssen durch neue gleichen Typs ersetzt
werden.
Reinigung
Reinigen Sie das Gerät bei Verschmutzung mit einem trockenen Tuch, bei
hartnäckigen Verschmutzungen mit einem leicht angefeuchteten Tuch.
Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
Es darf keine Feuchtigkeit in das Bedienteil eindringen.
Umwelthinweise und Entsorgungshinweise
Die mit diesem Symbol gekennzeichneten Geräte unterliegen der
europäischen Richtlinie 2002/96/EC. Alle Elektro- und
Elektronik-Altgeräte müssen getrennt vom Hausmüll über dafür
staatlich vorgesehene Stellen entsorgt werden.
Mit der ordnungsgemäßen Entsorgung des alten Gerätes vermeiden Sie
Umweltschäden und eine Gefährdung der persönlichen Gesundheit. Weitere
Informationen zur Entsorgung des alten Gerätes erhalten Sie bei der
Stadtverwaltung, beim Entsorgungsamt oder in dem Geschäft, in dem Sie das
Produkt erworben haben.
Denken Sie an den Umweltschutz. Verbrauchte Batterien gehören nicht in den
Hausmüll. Sie müssen bei einer Sammelstelle für Altbatterien abgegeben
werden. Bitte beachten Sie, dass Batterien nur im entladenen Zustand in die

PowerFix PEK 2.4 B1
14 - Deutsch
Sammelbehälter für Geräte-Altbatterien gegeben werden dürfen, bzw. bei nicht
vollständig entladenen Batterien, Vorsorge gegen Kurzschlüsse getroffen
werden muss.
Führen Sie auch die Verpackung einer umweltgerechten Entsorgung zu.
Kartonagen können bei Altpapiersammlungen oder an öffentlichen
Sammelplätzen zur Wiederverwertung abgegeben werden. Folien und
Kunststoffe des Lieferumfangs werden über Ihr örtliches
Entsorgungsunternehmen eingesammelt und umweltgerecht entsorgt.
Konformitätsvermerke
Dieses Gerät entspricht hinsichtlich Übereinstimmung den
grundlegenden Anforderungen und den anderen relevanten
Vorschriften der EMV-Richtlinie 2004/108/EC sowie der RoHS
Richtlinie 2011/65/EU. Die dazugehörige Konformitäts-
erklärung finden Sie am Ende dieser Anleitung.
Urheberrecht
Alle Inhalte dieser Bedienungsanleitung unterliegen dem Urheberrecht und
werden dem Leser ausschließlich als Informationsquelle bereitgestellt. Jegliches
Kopieren oder Vervielfältigen von Daten und Informationen ist ohne
ausdrückliche und schriftliche Genehmigung durch den Autor verboten. Dies
betrifft auch die gewerbliche Nutzung der Inhalte und Daten. Text und
Abbildungen entsprechen dem technischen Stand bei Drucklegung.

PowerFix PEK 2.4 B1
Deutsch - 15
Hinweise zu Garantie und Serviceabwicklung
Garantie der TARGA GmbH
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Bitte bewahren
Sie den original Kassenbon als Nachweis für den Kauf auf. Bitte lesen Sie vor
Inbetriebnahme Ihres Produktes die beigefügte Dokumentation bzw.
Onlinehilfe. Sollte es mal zu einem Problem kommen, welches auf diese Weise
nicht gelöst werden kann, wenden Sie sich bitte an unsere Hotline. Bitte halten
Sie für alle Anfragen die Artikelnummer bzw. wenn vorhanden die
Seriennummer bereit. Für den Fall, dass eine telefonische Lösung nicht möglich
ist, wird durch unsere Hotline in Abhängigkeit der Fehlerursache ein
weiterführender Service veranlasst. In der Garantie wird das Produkt bei
Material- oder Fabrikationsfehler – nach unserer Wahl – kostenlos repariert
oder ersetzt. Mit Reparatur oder Austausch des Produkts beginnt kein neuer
Garantiezeitraum. Verbrauchsmaterial wie Batterien, Akkus und Leuchtmittel
sind von der Garantie ausgeschlossen.
Ihre gesetzlichen Gewährleistungen gegenüber dem Verkäufer bestehen neben
dieser Garantie und werden durch diese nicht eingeschränkt.

PowerFix PEK 2.4 B1
16 - Deutsch
Service
Telefon: [phone]
E-Mail: [email protected]
Telefon: 0043 (0) 1 - 79 57 60 09
E-Mail: [email protected]
Telefon: [phone]
E-Mail: [email protected]
IAN: 86588
Hersteller
TARGA GmbH
Coesterweg 45
59494 Soest
Germany

PowerFix PEK 2.4 B1
Nederlands - 17
Inhoudsopgave
Inleiding ................................................................................. 18
Bedoeld gebruik..................................................................... 19
Leveringsomvang................................................................... 19
Technische gegevens .............................................................. 20
Veiligheidsaanwijzingen ........................................................ 20
Display...............................................................................................................21
Veilig gebruik ....................................................................................................22
Gebruiksomstandigheden/Omgeving ............................................................22
Ingebruikname....................................................................... 23
Overzicht ...........................................................................................................23
Batterijen plaatsen / vervangen ......................................................................24
Zwanenhals verwijderen/plaatsen..................................................................25
Gebruik van het apparaat ...............................................................................26
Aan- en uitzetten van de endoscoopcamera .............................................26
Belichting.......................................................................................................26
Helderheid display.......................................................................................26
Weergave aanpassen .................................................................................26
Opzetstukken monteren ...............................................................................27
Verhelpen van storingen ........................................................ 28
Reinigen ................................................................................. 28
Milieurichtlijnen en afvoerbepalingen .................................... 28
Conformiteit ........................................................................... 29
Auteursrecht........................................................................... 29
Service en garantie ................................................................ 30

PowerFix PEK 2.4 B1
18 - Nederlands
Inleiding
Hartelijk bedankt voor de aanschaf van de endoscoopcamera PEK 2.4 B1. De
camera met flexibele zwanenhals en regelbare LED-belichting kan op moeilijk
toegankelijke plekken als hulpmiddel worden gebruikt voor inspectie en
probleemoplossing.
De zwanenhals is tot op een diepte van 90 cm waterdicht en geschikt voor
gebruik in waterachtige vloeistoffen. Let erop dat alleen de zwanenhals en niet
het bedieningselement (display met handgreep) aan vochtigheid mag worden
blootgesteld. Het apparaat mag niet worden gebruikt in olie, loog of zuur.
De endoscoopcamera is niet geschikt voor medische toepassingen en mag in
geen geval in lichaamsopeningen worden ingebracht.
Lees deze handleiding grondig door voordat u het apparaat voor de eerste
keer gebruikt, zelfs wanneer u ervaren bent in de omgang met
elektronische apparatuur.
Bewaar deze handleiding goed om er ook later op terug te kunnen vallen.
Wanneer u het apparaat doorgeeft, geef dan in ieder geval ook deze
handleiding erbij.
Dit teken maakt u in het navolgende attent op mogelijke
gevaren, die tot persoonlijke of materiële schade kunnen leiden.
Dit symbool duidt op een waarschuwing voor een sterke
lichtbron.
