PR 9113 Series User manual

9113
SIGNALS THE BEST
PENDING PENDING
Temperatur- /
mA-konverter
No. 9113V103-DK
Product version: 9113-003

1114
PR electronics A/S tilbyder et bredt program af analoge og digitale
signalbehandlingsmoduler til industriel automation. Programmet
består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere,
Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv
barske miljøer med elektrisk støj, vibrationer og temperaturud-
sving, og alle produkter opfylder de strengeste internationale stan-
darder. Vores motto »Signals the Best« er indbegrebet af denne
filosofi – og din garanti for kvalitet.
PR electronics A/S offers a wide range of analogue and digital
signal conditioning modules for industrial automation. The product
range includes Isolators, Displays, Ex Interfaces, Temperature
Transmitters, and Universal Modules. You can trust our products
in the most extreme environments with electrical noise, vibrations
and temperature fluctuations, and all products comply with the
most exacting international standards. »Signals the Best« is the
epitome of our philosophy – and your guarantee for quality.
PR electronics A/S offre une large gamme de produits pour le
traite ment des signaux analogiques et numériques dans tous
les domaines industriels. La gamme de produits s’étend des
transmetteurs de température aux afficheurs, des isolateurs aux
interfaces SI, jusqu’aux modules universels. Vous pouvez compter
sur nos produits même dans les conditions d’utilisation sévères,
p.ex. bruit électrique, vibrations et fluctuations de température.
Tous nos produits sont conformes aux normes internationales les
plus strictes. Notre devise »SIGNALS the BEST« c’est notre ligne
de conduite - et pour vous l’assurance de la meilleure qualité.
PR electronics A/S verfügt über ein breites Produktprogramm
an analogen und digitalen Signalverarbeitungsmodule für die in-
dustrielle Automatisierung. Dieses Programm umfasst Displays,
Temperaturtransmitter, Ex- und galvanische Signaltrenner, und
Universalgeräte. Sie können unsere Geräte auch unter extremen
Einsatzbedingungen wie elektrisches Rauschen, Erschütterungen
und Temperaturschwingungen vertrauen, und alle Produkte von
PR electronics werden in Überein stimmung mit den strengsten
internationalen Normen produziert. »Signals the Best« ist Ihre
Garantie für Qualität!
DK
UK
FR
DE

9113 - Product Version 9113-003 1
Advarsel .............................................................................. 2
Signaturforklaring ............................................................... 2
Sikkerhedsregler ................................................................. 2
Afmontering af system 9000 .............................................. 4
EF-Overensstemmelseserklæring ...................................... 5
Avancerede features........................................................... 6
Anvendelse ......................................................................... 6
Teknisk karakteristik ........................................................... 6
Applikationer ...................................................................... 7

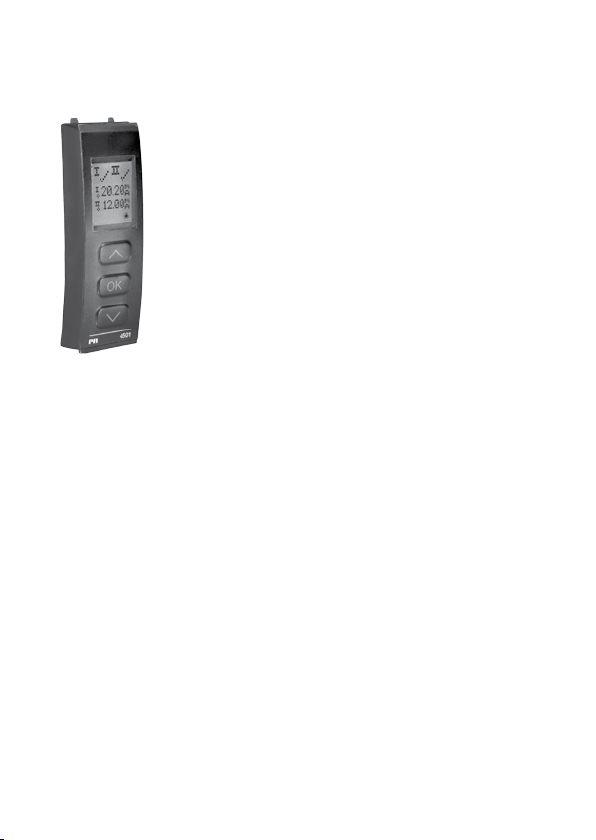

PR 4501 Display- / programmeringsfront .......................... 8
Bestillingsnumre ................................................................. 9
Elektriske specifikationer.................................................... 9
Konfigurering af følerfejlscheck .......................................... 14
Indgangssignal uden for område .................................... 14
Følerfejlsdetektering ........................................................ 14
Hardwarefejl ..................................................................... 14
Tilslutninger ........................................................................ 16
Blokdiagram ....................................................................... 17
Visning af signal- og kabelfejl uden displayfront ............... 18
Programmering / betjening af trykknapper ........................ 19
Rutediagram ....................................................................... 22
Rutediagram, Avancerede indstillinger (ADV.SET) ............. 24
Rullende hjælpetekster i displaylinie 3 ............................... 25
Appendix ............................................................................ 26
IECEx Installation Drawing .............................................. 27
ATEX Installation Drawing ............................................... 30
FM Installation Drawing ................................................... 33
Safety Manual .................................................................. 35
TEMPERATUR- / mA-KONVERTER
9113
INDHOLDSFORTEGNELSE

2 9113 - Product Version 9113-003
SIGNATURFORKLARING
Trekant med udråbstegn: Læs manualen før installation og idriftsættelse
af modulet for at undgå hændelser, der kan føre til skade på personer
eller materiel.
CE-mærket er det synlige tegn på modulets overensstemmelse med
EU-direktivernes krav.
Dobbelt isolation er symbolet for, at modulet overholder ekstra krav til
isolation.
Ex - Modulet er godkendt efter ATEX-direktivet til brug i forbindelse med
installationer i eksplosionsfarlige områder.
SIKKERHEDSREGLER
DEFINITIONER
Farlige spændinger er defineret som områderne: 75...1500 Volt DC og
50...1000 Volt AC.
Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne
udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerheds-
mæssigt forsvarligt.
Operatører er personer, som under normal drift med produktet skal indstille og
betjene produktets trykknapper eller potentiometre, og som er gjort bekendt
med indholdet af denne manual.
ADVARSEL
Følgende operationer bør kun udføres på modulet i spændings-
løs tilstand og under ESD-sikre forhold:
Installation, ledningsmontage og -demontage.
Fejlfinding på modulet.
Reparation af modulet og udskiftning af sikringer må kun
foretages af PR electronics A/S.
ADVARSEL
Modulets frontplade må ikke åbnes, da dette vil medføre skade
på stikforbindelsen til display- / programmeringsfronten PR
4501. Modulet indeholder ingen DIP-switche eller jumpere.
INDHOLD

9113 - Product Version 9113-003 3
MODTAGELSE OG UDPAKNING
Udpak modulet uden at beskadige det. Kontrollér ved modtagelsen, at modul-
typen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er
monteret på blivende plads.
MILJØFORHOLD
Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og
udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning,
ud over de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af
ventilation.
Modulet skal installeres i forureningsgrad 2 eller bedre.
Modulet er designet til at være sikkert mindst op til en højde af 2000 m.
INSTALLATION
Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske
udtryk, advarsler og instruktioner i manualen, og som vil følge disse.
Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til
den lokale forhandler eller alternativt direkte til:
PR electronics A/S
www.prelectronics.dk
Det er ikke tilladt at benytte flerkoret ledning ved tilslutning af forsyningsspæn-
ding med mindre ledningsenderne er forsynet med ledningstyller.
Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdia-
grammet og sideskiltet.
Modulet er forsynet med skrueterminaler og skal forsynes fra en dobbeltisoleret
/ forstærket isoleret spændingsforsyning. En afbryder placeres let tilgængeligt
og tæt ved modulet. Afbryderen skal mærkes således, at der ikke er tvivl om, at
den afbryder spændingen til modulet.
Ved installation på Power Rail 9400 bliver forsyningsspændingen leveret af
Power Control Unit type 9410.
Produktionsår fremgår af de to første cifre i serienummeret.
KALIBRERING OG JUSTERING
Under kalibrering og justering skal måling og tilslutning af eksterne spændinger
udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæs-
sigt korrekte værktøjer og instrumenter.
INDHOLD

4 9113 - Product Version 9113-003
BETJENING UNDER NORMAL DRIFT
Operatører må kun indstille eller betjene modulerne, når disse er fast installeret
på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv
eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så
det er let at betjene.
RENGØRING
Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med
destilleret vand.
ANSVAR
I det omfang instruktionerne i denne manual ikke er nøje overholdt, vil kunden
ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgå-
ede salgsaftale, mod PR electronics A/S.

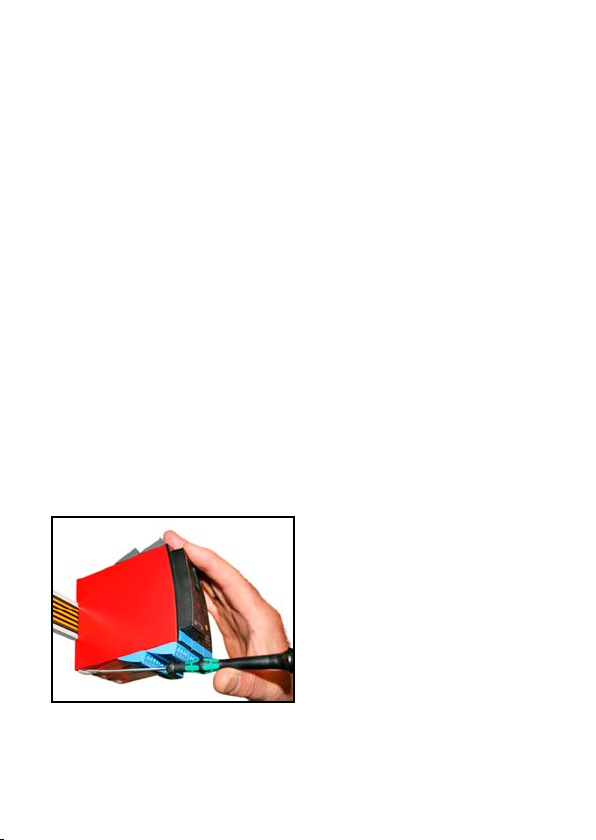

AFMONTERING AF SYSTEM 9000
Billede 1:
Modulet frigøres fra DIN-skinnen ved
at løfte i den nederste lås.
INDHOLD

9113 - Product Version 9113-003 5
EF-OVERENSSTEMMELSESERKLÆRING
Som producent erklærer
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
hermed at følgende produkt:
Type: 9113
Navn: Temperatur- / mA-konverter
er i overensstemmelse med følgende direktiver og standarder:
EMC-direktivet 2004/108/EF og senere tilføjelser
EN 61326-1 : 2006
For specifikation af det acceptable EMC-niveau henvises til modulets
elektriske specifikationer.
Lavspændingsdirektivet 2006/95/EF og senere tilføjelser
EN 61010-1 : 2001
ATEX-direktivet 94/9/EF og senere tilføjelser
EN 61241-0 : 2006, EN 61241-11 : 2006, EN 60079-0 : 2006,
EN 60079-11 : 2007, EN 60079-15 : 2005, EN 60079-26 : 2007
ATEX certificate: KEMA 07ATEX0148 X
Bemyndiget organ:
KEMA Quality B.V. (0344)
Utrechtseweg 310, 6812 AR Arnhem
P.O. Box 5185, 6802 ED Arnhem
The Netherlands
Rønde, 24. september 2009 Kim Rasmussen
Producentens underskrift
INDHOLD

6 9113 - Product Version 9113-003
TEMPERATUR- / mA-KONVERTER
9113
• Indgang for RTD, TC og mA
• Aktiv / passiv mA-udgang
• 1 eller 2 kanaler
• Kan forsynes separat eller installeres på power rail,
PR type 9400
• SIL 2-certificeret via Full Assessment
Avancerede features
• Konfiguration og monitorering via aftagelig displayfront (PR 4501); proceskali-
brering og signalsimulering.
• Kopiering af opsætningen fra et modul til andre af samme type via display-
fronten.
• TC-indgange kan anvende enten intern CJC eller en klemme med indbygget
Pt100-føler (PR 5910Ex, kanal 1 / PR 5913Ex, kanal 2) for højere nøjagtighed.
• 9113 detekterer automatisk, om modulet skal levere et aktivt eller et passivt
strømsignal.
• Avanceret monitorering af intern kommunikation og gemte data.
• SIL 2-funktionaliteten skal aktivt tilvælges via menupunkt.
Anvendelse
• 9113 kan monteres i sikkert område samt i zone 2 / division 2 og modtage
signaler fra zone 0, 1, 2, 20, 21 og 22 / Class I/II/III, Div. 1, Gr. A-G.
• Konvertering og skalering af temperatursignaler (Pt, Ni og TC) og aktive
strømsignaler.
• 9113 er konstrueret, udviklet og certificeret til brug i SIL 2-installationer iht.
kravene i IEC 61508.
Teknisk karakteristik
• 1 grøn og 2 røde LEDs i front indikerer normal drift og funktionsfejl.
• 2,6 kVAC galvanisk isolation mellem indgang / udgang / forsyning.
INDHOLD

9113 - Product Version 9113-003 7
mA
+
-
+
-
mA
mA
+
mA
+
*
+
44
43
42
41
14
13
12
11
*
+
54
53
52
51
31
32
33
34
APPLIKATIONER
Indgangssignaler:
Rail, +24 VDC
Rail, gnd.
Power rail
Fejl-signal
Analog, 0/4...20 mA
Udgangssignaler:
Modulstatus
Modulstatus
Gnd.
Forsyning +19,2...31,2 VDC
N.C.
Forsyningsspændinger:
*Bestilles særskilt: CJC-
klemme 5910Ex / 5913Ex
Zone 0, 1, 2,
20, 21, 22 /
Cl. I/II/III, div. 1
gr. A-G Zone 2 / Cl. 1, div. 2, gr. A-D eller sikkert område
Ingen forbindelse
Ingen forbindelse
RTD
Forbindelse,

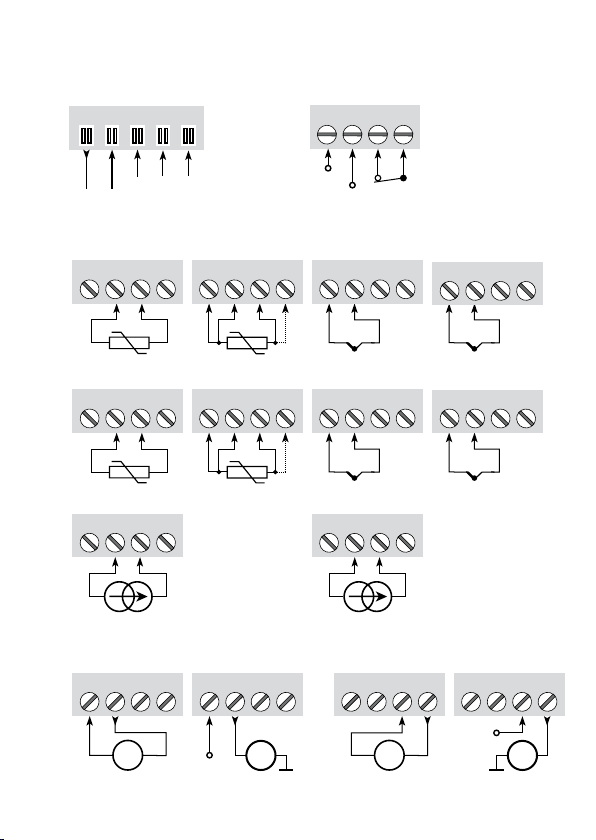

ledere
Strøm TC
Kanal 1:
Kanal 2:
RTD
Forbindelse,
ledere
Strøm TC
Forsyning via
power rail
2-trådsforsyning -
2-trådsforsyning -
Kanal 1:
Kanal 2:
*Bestilles særskilt: CJC-
klemme 5910Ex / 5913Ex
INDHOLD

8 9113 - Product Version 9113-003
PR 4501 DISPLAY- / PROGRAMMERINGSFRONT
Funktionalitet
Den enkle menustruktur og de forklarende hjælpe tekster leder
dig automatisk gennem opsætningen, og gør produktet meget
enkelt at anvende. Se beskrivelse af funktioner og opsæt-
ningsmuligheder under afsnittet ”Progammering / betjening af
trykknapper”.
Anvendelse
• Kommunikationsinterface til ændring af driftsparametre i 9113.
• Kan flyttes fra en 9113 til en anden 9113 og downloade opsætningen fra det
første modul til andre af samme type.
• Som fastmonteret display til visualisering af procesdata og status.
Teknisk karakteristik
• Fire liniers LCD-display, linie 1 (5,57 mm høj) viser indgangsstatus, linie 2 og
3 (3,33 mm høje) viser analog indgangs- / udgangsværdi eller TAG-nr samt
enheder - UNIT, og linie 4 viser status for kommunikation og SIL-lås. Statisk
prik = SIL-låst og blinkende prik = ikke SIL-låst.
• Programmeringsadgang kan forhindres ved indkodning af et password.
Passwordet gemmes i transmitteren, så sikkerheden mod uønskede ændrin-
ger er så høj som muligt.
Montage / installation
• Klikkes på fronten af 9113.
INDHOLD

9113 - Product Version 9113-003 9
Bestillingsnumre
9113BA = Temperatur- / mA-konverter, 1 kanal
9113BB = Temperatur- / mA-konverter, 2 kanaler
4501 = Display- / programmeringsfront
5910Ex = CJC-klemme, kanal 1
5913Ex = CJC-klemme, kanal 2
9400 = Power rail
Elektriske specifikationer
Specifikationsområde .................................. -20...+60°C
Lagringstemperatur ..................................... -20...+85°C
Fælles specifikationer:
Forsyningsspænding, DC ............................ 19,2...31,2 VDC
Max. forbrug ................................................ ≤ 3,5 W (2 kanaler)
Sikring ......................................................... 400 mA T / 250 VAC
Isolationsspændinger, test / drift
Indgang / udgang / forsyning .............. 2,6 kVAC / 250 VAC
Udgang 1 til udgang 2 ......................... 1,5 kVAC / 150 VAC forstærket
Statusrelæ til forsyning ........................ 1,5 kVAC / 150 VAC forstærket
Kommunikationsinterface ............................ Programmeringsfront 4501
Signal- / støjforhold ..................................... Min. 60 dB (0...100 kHz)
Gennemsnitlig reaktionstid inkl. forsinkelse:
Temperaturindgang .............................. ≤ 1 s
mA-indgang ......................................... ≤ 0,4 s
Kalibreringstemperatur ................................ 20...28°C
Nøjagtighed, størst af generelle og basisværdier:
Generelle værdier
Indgangs-
type Absolut nøjagtighed Temperatur- koefficient
Alle ≤ ±0,1% af span ≤ ±0,01% af span / °C
INDHOLD

10 9113 - Product Version 9113-003
Ledningskvadrat (min....max.) ..................... 0,13...2,08 mm2 / AWG 14...26
flerkoret ledning
Klemskruetilspændingsmoment .................. 0,5 Nm
Relativ luftfugtighed .................................... < 95% RH (ikke kond.)
Mål, uden displayfront (HxBxD) .................. 109 x 23,5 x 104 mm
Mål, med displayfront (HxBxD) ................... 109 x 23,5 x 116 mm
Kapslingsklasse ........................................... IP20
Vægt ............................................................ 250 g / 265 g med 4501
Isolation:
Indgang til alle ............................................. 300 VAC dobbelt/forstærket
Analog udgang til forsyning ........................ 300 VAC dobbelt/forstærket
Statusrelæ til forsyning................................ 150 VAC dobbelt/forstærket eller
300 VAC basis-isolation
EMC-immunitetspåvirkning ................................. < ±0,5% af span
Udvidet EMC-immunitet:
NAMUR NE 21, A-kriterium, gniststøj ................. < ±1% af span
Basisværdier
Indgangs-
type Basis- nøjagtighed Temperatur- koefficient
mA ≤ ±16 µA ≤ ±1,6 µA / °C
Pt100, Pt200,
Pt 1000 ≤ ±0,2°C ≤ ±0,02°C / °C
Pt500, Ni100,
Ni120, Ni 1000 ≤ ±0,3°C ≤ ±0,03°C / °C
Pt50, Pt400, Ni50 ≤ ±0,4°C ≤ ±0,04°C / °C
Pt250, Pt300 ≤ ±0,6°C ≤ ±0,06°C / °C
Pt20 ≤ ±0,8°C ≤ ±0,08°C / °C
Pt10 ≤ ±1,4°C ≤ ±0,14°C / °C
TC-type:
E, J, K, L, N, T, U ≤ ±1°C ≤ ±0,1°C / °C
TC-type: R, S,
W3, W5, LR ≤ ±2°C ≤ ±0,2°C / °C
TC-type: B
160...400°C ≤ ±4,5°C ≤ ±0,45°C / °C
TC-type: B
400...1820°C ≤ ±2°C ≤ ±0,2°C / °C
INDHOLD

9113 - Product Version 9113-003 11
RTD-indgang:
Indgang for RTD-typer:
Pt10*, Pt20*, Pt50*, Pt100, Pt200, Pt250, Pt300, Pt400, Pt500, Pt1000
Ni50, Ni100, Ni120, Ni1000
Kabelmodstand pr. leder, (max.), ................ 50 Ω
Følerstrøm, RTD .......................................... Nom. 0,2 mA
Virkning af følerkabelmodstand
(3- / 4-leder), RTD ....................................... < 0,002 Ω / Ω
Følerfejlsdetektering, RTD ........................... Programmerbar ON / OFF
Følerfejlsstrøm:
under detektering ................................. < 2 µA
ellers......................................................... 0 µA
* Ingen kortslutningsdetektering for Pt10, Pt20 og Pt50
TC-indgang:
Koldt loddestedskomp. (CJC):
via ekstern føler i klemme 5910 ........... 20...28°C ≤ ± 1°C
-20...20°C og 28...70°C ≤ ± 2°C
via intern CJC-føler .............................. ±(2,0°C + 0,4°C * ∆t)
∆t = intern temperatur - omgivelsestemperatur
Type Min. værdi Max. værdi Standard
B
E
J
K
L
N
R
S
T
U
W3
W5
LR
0°C
-100°C
-100°C
-180°C
-200°C
-180°C
-50°C
-50°C
-200°C
-200°C
0°C
0°C
-200°C
+1820°C
+1000°C
+1200°C
+1372°C
+900°C
+1300°C
+1760°C
+1760°C
+400°C
+600°C
+2300°C
+2300°C
+800°C
IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1
DIN 43710
IEC 60584-1
IEC 60584-1
IEC 60584-1
IEC 60584-1
DIN 43710
ASTM E988-90
ASTM E988-90
GOST 3044-84
Indgangs-
type Min. værdi Max. værdi Standard
Pt100
Ni100 -200°C -60°C +850°C +250°C IEC60751 DIN 43760
INDHOLD

12 9113 - Product Version 9113-003
Følerfejlsdetektering .................................... Programmerbar ON eller OFF
(kun kabelbrud)
Følerfejlsstrøm:
under detektering .................................... Nom. 2 µA
ellers ........................................................ 0 µA
Strømindgang:
Måleområde ................................................ 0...20 mA
Programmerbare måleområder ................... 0...20 og 4...20 mA
Indgangsmodstand ..................................... Nom. 20 Ω + PTC 50 Ω
Følerfejlsdetektering .................................... Programmerbar ON / OFF
Kun 4...20 mA (NAMUR)
Strømudgang:
Signalområde (span) ................................... 0...20 mA
Programmerbare signalområder ................. 0...20 / 4...20 /
20...0 og 20...4 mA
Belastning (max.) ......................................... 20 mA / 600 Ω / 12 VDC
Belastningsstabilitet .................................... ≤ 0,01% af span / 100 Ω
Følerfejlsdetektering .................................... 0 / 3,5 / 23 mA / ingen
NAMUR NE 43 Up- / Downscale ................ 23 mA / 3,5 mA
Begrænsning af udgang:
på 4...20 og 20...4 mA signaler ............ 3,8...20,5 mA
på 0...20 og 20...0 mA signaler ............ 0...20,5 mA
Strømbegrænsning ...................................... ≤ 28 mA
2-tråds 4...20 mA udgang:
Signalområde .............................................. 4...20 mA
Belastningsstabilitet .................................... ≤ 0,01% af span / 100 Ω
Belastningsmodstand .................................. ≤ (Vforsyn. -3,5) / 0,023 A [Ω]
Område for ekstern 2-trådsforsyning .......... 3,5...26 VDC
Virkning af ekstern 2-trådsforsynings-
spændingsændring ..................................... < 0,005% af span / V
Statusrelæ i sikkert område:
Max. spænding ........................................... 125 VAC / 110 VDC
Max. strøm .................................................. 0,5 AAC / 0,3 ADC
Max. effekt ................................................... 62,5 VA / 32 W
Marine-godkendelse:
Det Norske Veritas, Ships & Offshore ......... Ansøgt
GOST R godkendelse:
VNIIFTRI, Cert No. ....................................... Se www.prelectronics.dk
SIL-certificering:
exida, Cert No. ............................................ PREl 070902 P0002 C03.01
INDHOLD

9113 - Product Version 9113-003 13
Overholdte myndighedskrav: Standard:
EMC 2004/108/EF ....................................... EN 61326-1
LVD 2006/95/EF .......................................... EN 61010-1
ATEX 94/9/EF .............................................. EN 60079-0, -11, -15 , -26
og EN 61241-0, -11
IECEx ........................................................... IEC 60079-0, -11, -15 og -26
IEC 61241-0 og -11
c FM us ....................................................... FM 3600, 3611, 3810
CSA E60079-0, -15
CSA 22.2 -25, -142, -213
ANSI/ISA-12.00.01 / 12.12.02
UL, Standard for Safety .............................. UL 61010-1
SIL .............................................................IEC 61508
af span = af det aktuelt valgte måleområde
INDHOLD

14 9113 - Product Version 9113-003
Konfigurering af følerfejlscheck
Displayvisning på 4501 af:
Indgangssignal uden for område
Følerfejlsdetektering
Hardwarefejl
Følerfejlscheck:
Modul: Konfiguration Følerfejlsdetektering:
9113 OUT.ERR=NONE. OFF
Ellers: ON
Uden for område visning (IN.LO, IN.HI):
Ved overskridelse af A/D-konverterens eller polynomiets gyldige område
Indgang Område Visning Grænse
CURR 0...20 mA / 4...20 mA IN.LO < -1,05 mA
IN.HI > 25,05 mA
TEMP TC / RTD IN.LO < temperaturområde -2°C
IN.HI > temperaturområde +2°C
Sensor error detection (SE.BR, SE.SH):
Indgang Område Visning Grænse
CURR Strømsløjfebrud (4...20 mA) SE.BR <= 3,6 mA; > = 20,75 mA
TEMP
TC SE.BR > 10 kΩ...165 kΩ
RTD: 2-, 3- og 4-leder
For Pt10, Pt20, Pt50, Pt100, Pt200, Ni50 og
Ni120
SE.BR > 900...1000 Ω
(kabel > 50 Ω)
SE.SH < ca. 15 Ω
RTD: 2-, 3- og 4-leder
for Pt250, Pt300, Pt400, Pt500, Pt1000 og
Ni1000
SE.BR > 10...12 kΩ
(kabel > 50 Ω)
SE.SH < ca. 15 Ω
Display under min.- / over max.-visning (-1999, 9999):
Indgang Område Visning Grænse
Alle Alle -1999 Displayværdi <-1999
9999 Displayværdi >9999
Visning ved hardwarefejl
Fejlsøgning Visning Årsag
Indgang uden for område (lavt indgangssignal) IN.LO Se grænser ovenfor
Indgang uden for område (højt indgangssignal) IN.HI Se grænser ovenfor
Føler kabelbrud SE.BR Se grænser ovenfor
Føler kortslutning SE.SH Se grænser ovenfor
Test af intern CJC-føler CJ.ER Intern CJC-føler defekt eller CJC-
temperatur uden for område**
CJC-klemme fejl - check CJC-terminal CJ.CE
Defekt eller manglende CJC-
klemme, temperatur uden for
gyldigt område
INDHOLD

9113 - Product Version 9113-003 15
! Alle fejlvisninger i display blinker 1 gang pr. sekund samt suppleres med tilhørende hjælpetekst.
* Fejlen kan resettes ved at steppe igennem menuerne eller ved at slukke og tænde for modulet.
Nogle fejltyper kan kun resettes ved at slukke og tænde for modulet.
** Fejlen kan resettes ved at steppe igennem menuerne eller ved at slukke og tænde for modulet.
Fejlen kan tilsidesættes ved at vælge en anden indgangstype end TC.
*** Fejlen kan resettes ved at steppe igennem menuerne.
Visning ved hardwarefejl
Fejlsøgning Visning Årsag
Fejl på indgangen - check indgangsforbindelser samt
sluk og tænd for modulet IN.ER
Signalniveauer på indgang
uden for grænser eller for-
bundet til forkerte terminaler*
Fejl på udgangen - check udgangsforbindelser samt sluk
og tænd for modulet AO.ER Fejl i analog udgangsstrøm
(kun for SIL-mode)*
Ingen kommunikation NO.CO Ingen kommunikation med
(4501)
Fejl i flash - check konfigurationen FL.ER
CO.ER
Fejl i FLASH (ugyldig
konfiguration)***
Ugyldig konfigurationstype eller ugyldig version TY.ER
Konfiguration hentet fra
EEprom har ugyldigt type-
eller revisionsnummer
Hardwarefejl RA.ER Fejl i RAM*
Hardwarefejl IF.ER Fejl i intern Flash*
Hardwarefejl SW.ER Fejl i SW monitor*
Hardwarefejl AD.ER Fejl i A/D-konverter*
Hardwarefejl AO.SU Fejl i analog udgangsforsyning*
Hardwarefejl CA.ER Fejl i fabrikskalibrering*
Hardwarefejl CM.ER Fejl i primær CPU*
Hardwarefejl II.ER Fejl i initialiseringscheck*
Hardwarefejl RS.ER Reset-fejl*
Hardwarefejl IC.ER Fejl i kommunikation på indg.*
Hardwarefejl M1.ER Fejl fra primær CPU til kanal 1*
Hardwarefejl M2.ER Fejl fra primær CPU til kanal 2*
Hardwarefejl MC.ER Konfig.-fejl i primær CPU*
Hardwarefejl MF.ER Flash-fejl i primær CPU*
Hardwarefejl MR.ER RAM-fejl i primær CPU*
Hardwarefejl MS.ER Fejl i forsyning til primær CPU*
Hardwarefejl MP.ER ProgFlow-fejl i primær CPU*
INDHOLD

16 9113 - Product Version 9113-003
41 42 43 44 41 42 43 44
+
-
41 42 43 44
+
-
41 42 44
CJC
51 52 53 54 51 52 53 54 51 52 53 54
+
-
11 12 13 14
+
-mA mA
+
11 12 13 14
41 42 43 44
+
-
mA
+
11 12 13 14
11 12 13 14
+
-mA
51 52 53 54
+
-
31 32 33 34
+
-
CJC
51 5452
91 92 93 94 95
TILSLUTNINGER
Indgange
Udgange:
Forsyning og
statusrelæ
Strøm
(Aktiv udgang)
RTD, 3- / 4-lederRTD, 2-leder
Strøm
+24 V
N.C.
Gnd.
NCNCGnd.
+24 VFejl-signal
Power Rail
forbindelser
2-trådstransmitter
(Passiv udgang)
Kanal 1
RTD, 3- / 4-lederRTD, 2-leder
Kanal 2Kanal 1
Strøm
Kanal 2
Kanal 1 Kanal 2
Strøm
(Aktiv udgang) 2-trådstransmitter
(Passiv udgang)
TC, intern
CJC-føler
TC, intern
CJC-føler
*TC,
CJC-klemme
* Bestilles særskilt:
CJC-klemme
5910Ex (kanal 1) /
5913Ex (kanal 2).
*TC,
CJC-klemme
NC = ingen forbindelse
INDHOLD

9113 - Product Version 9113-003 17
9113
51
31
14
32 34 33
12 11 13

100C
12 mA
+
-
432
+
-
*
432
+
-
+
-
*
I+
mA
I+
mA
54 53 52 44 43 42 41
NC*NC*
+24V
CPU
FLASH
mA
+
mA
+
BLOKDIAGRAM
Statusrelæ N.C. Statusrelæ N.C.
RTD, forb.,
ledere
Gnd. Forsyning +24 VDC Gnd. Gnd.
Strøm
RTD, forb.,
ledere TC
Strøm
Gnd.
Power rail forbindelser
Kanal 1
Kanal 2
TC
Modulstatus, Grøn
Kanal 1 status, Rød Kanal 2 status, Rød
* NC = ingen forbindelse
INDHOLD

18 9113 - Product Version 9113-003
Visning af signal- og kabelfejl uden displayfront
Liste over LED- og fejlsignalvisninger
Tilstand Grøn LED Kanal 1:
Rød LED
Kanal 2:
Rød LED
Statusrelæ,
N.C.
Power rail
signalstatus
Modul OK Blinker OFF OFF Trukket Åben Ingen forsyning OFF OFF OFF Sluppet Lukket
Modul defekt OFF ON ON Sluppet Lukket
Kanal 1 defekt (kanal 2 OK) Blinker ON OFF Sluppet Lukket
Kanal 2 defekt (kanal 1 OK) Blinker OFF ON Sluppet Lukket
Kanal 1, signal OK Blinker OFF OFF Trukket Åben Kanal 1, kabelkortslutning / kabelbrud Blinker Blinker OFF Sluppet Lukket
(hvis aktiveret)
Kanal 2, signal OK Blinker OFF OFF Trukket Åben Kanal 2, kabelkortslutning / kabelbrud Blinker OFF Blinker Sluppet Lukket
(hvis aktiveret)
INDHOLD
