PR PRecon 5223 User manual

DK
UK
FR
DE
Side 1
Page 17
Page 33
Seite 49
SIGNALS THE BEST
5223
Programmable
f/I - f/f Converter
No. 5223V103-IN (1245)
From ser. no. 040029001

PR electronics A/S tilbyder et bredt program af analoge og digitale
signalbehandlingsmoduler til industriel automation. Programmet
består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere,
Universaltransmittere m. Vi har modulerne, du kan stole på i selv
barske miljøer med elektrisk støj, vibrationer og temperaturudsving,
og alle produkter opfylder de strengeste internationale standarder.
Vores motto »Signals the Best« er indbegrebet af denne loso –
og din garanti for kvalitet.
PR electronics A/S offers a wide range of analogue and digital
signal conditioning modules for industrial automation. The product
range includes Isolators, Displays, Ex Interfaces, Temperature
Transmitters, and Universal Modules. You can trust our products
in the most extreme environments with electrical noise, vibrations
and temperature uctuations, and all products comply with the
most exacting international standards. »Signals the Best« is the
epitome of our philosophy – and your guarantee for quality.
PR electronics A/S offre une large gamme de produits pour le
traitement des signaux analogiques et numériques dans tous
les domaines industriels. La gamme de produits s’étend des
transmetteurs de température aux afcheurs, des isolateurs aux
interfaces SI, jusqu’aux modules universels. Vous pouvez compter
sur nos produits même dans les conditions d’utilisation sévères,
p.ex. bruit électrique, vibrations et uctuations de température.
Tous nos produits sont conformes aux normes internationales les
plus strictes. Notre devise »SIGNALS the BEST« c’est notre ligne
de conduite - et pour vous l’assurance de la meilleure qualité.
PR electronics A/S verfügt über ein breites Produktprogramm
an analogen und digitalen Signalverarbeitungsmodule für die in-
dustrielle Automatisierung. Dieses Programm umfasst Displays,
Temperaturtransmitter, Ex- und galvanische Signaltrenner, und
Universalgeräte. Sie können unsere Geräte auch unter extremen
Einsatzbedingungen wie elektrisches Rauschen, Erschütterungen
und Temperaturschwingungen vertrauen, und alle Produkte von
PR electronics werden in Übereinstimmung mit den strengsten
internationalen Normen produziert. »Signals the Best« ist Ihre
Garantie für Qualität!
DK
UK
FR
DE

1
PROGRAMMERBAR f/I - f/f KONVERTER
PRecon type 5223
Indholdsfortegnelse
Advarsel.............................................................................. 2
Sikkerhedsregler................................................................. 3
EF-Overensstemmelseserklæring ...................................... 5
Adskillelse af system 5000................................................. 6
Generelt.............................................................................. 7
Anvendelse......................................................................... 8
Teknisk karakteristik ........................................................... 8
Indgang .............................................................................. 8
Analog udgang ................................................................... 8
Digital(e) udgang(e)............................................................. 9
Relæudgange ..................................................................... 9
Statusindikering.................................................................. 9
Elektriske specifikationer.................................................... 10
Bestillingsskema................................................................. 14

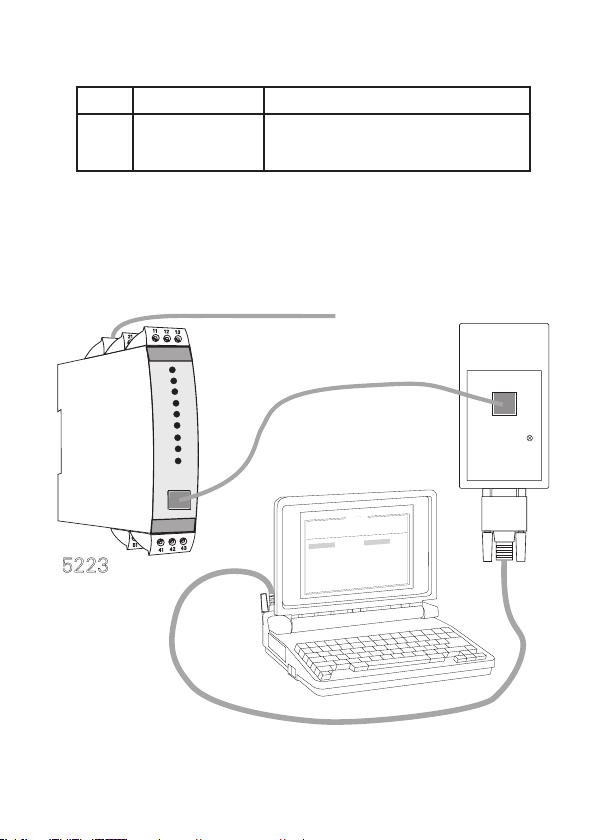

5223 forbindelse til Loop Link............................................ 14
Blokdiagram, 5223A........................................................... 15
Blokdiagram, 5223B........................................................... 16

2
ADVARSEL
Dette modul er beregnet for tilslutning til livsfarlige elektriske
spændinger. Hvis denne advarsel ignoreres, kan det føre til alvor-
lig legemsbeskadigelse eller mekanisk ødelæggelse.
For at undgå faren for elektriske stød og brand skal manualens
sikkerhedsregler overholdes, og vejledningerne skal følges.
Specifikationerne må ikke overskrides, og modulet må kun
benyttes som beskrevet i det følgende. Manualen skal studeres
omhyggeligt, før modulet tages i brug. Kun kvalificeret personale
(teknikere) må installere dette modul. Hvis modulet ikke benyttes
som beskrevet i denne manual, så forringes modulets beskyt-
telsesforanstaltninger.
GENERELT
ADVARSEL
Der må ikke tilsluttes farlig spænding til modulet, før dette er fast-
monteret, og følgende operationer bør kun udføres på modulet i
spændingsløs tilstand og under ESD-sikre forhold:
Adskillelse af modulet for indstilling af omskiftere og jumpere.
Installation, ledningsmontage og -demontage.
Fejlfinding på modulet.
Reparation af modulet og udskiftning af sikringer må kun
foretages af PR electronics A/S.
FARLIG
SPÆNDING
ADVARSEL
For at overholde sikkerhedsafstande må modulet ikke tilsluttes
både farlig og ikke-farlig spænding på samme moduls relækon-
takter. SYSTEM 5000 skal monteres på DIN-skinne efter DIN
46277. Kommunikationsstikket i SYSTEM 5000 har forbindelse til
indgangsklemmer, hvor der kan forekomme farlige spændinger,
og det må kun tilsluttes programmeringsenheden Loop Link via
det medfølgende kabel.
Trekant med udråbstegn: Advarsel / krav. Hændelser der kan føre
til livstruende situationer.
CE-mærket er det synlige tegn på modulets overensstemmelse
med direktivernes væsentlige krav.
Dobbelt isolation er symbolet for, at modulet overholder ekstra
krav til isolation.
Ex-moduler er godkendt til brug i forbindelse med installationer i
eksplosionsfarlige områder.
INSTAL-
LATION

3
SIKKERHEDSREGLER
DEFINITIONER
Farlige spændinger er defineret som områderne: 75...1500 Volt DC og 50...1000
Volt AC.
Teknikere er kvalificerede personer, som er uddannet eller oplært til at kunne
udføre installation, betjening eller evt. fejlfinding både teknisk og sikkerhedsmæs-
sigt forsvarligt.
Operatører er personer, som under normal drift med produktet skal indstille og
betjene produktets trykknapper eller potentiometre, og som er gjort bekendt med
indholdet af denne manual.
MODTAGELSE OG UDPAKNING
Udpak modulet uden at beskadige dette, og kontrollér ved modtagelsen, at
modultypen svarer til den bestilte. Indpakningen bør følge modulet, indtil dette er
monteret på blivende plads.
MILJØFORHOLD
Undgå direkte sollys, kraftigt støv eller varme, mekaniske rystelser og stød, og
udsæt ikke modulet for regn eller kraftig fugt. Om nødvendigt skal opvarmning,
udover de opgivne grænser for omgivelsestemperatur, forhindres ved hjælp af
ventilation.
Alle moduler hører til Installationskategori II, Forureningsgrad 1 og Isolations-
klasse II.
INSTALLATION
Modulet må kun tilsluttes af teknikere, som er bekendte med de tekniske udtryk,
advarsler og instruktioner i manualen, og som vil følge disse.
Hvis der er tvivl om modulets rette håndtering, skal der rettes henvendelse til den
lokale forhandler eller alternativt direkte til:
PR electronics A/S, Lerbakken 10, 8410 Rønde, Danmark tlf: [phone].
Installation og tilslutning af modulet skal følge landets gældende regler for instal-
lation af elektrisk materiel bl. a. med hensyn til ledningstværsnit, for-sikring og
placering.
Beskrivelse af indgang / udgang og forsyningsforbindelser findes på blokdia-
grammet og sideskiltet.

4
For moduler, som er permanent tilsluttet farlig spænding, gælder:
For-sikringens maksimale størrelse er 10 A og skal sammen med en
afbryder placeres let tilgængelig og tæt ved modulet. Afbryderen skal
mærkes således, at der ikke er tvivl om, at den afbryder spændingen
til modulet.
Produktionsår fremgår af de to første cifre i serienummeret.
KALIBRERING OG JUSTERING
Under kalibrering og justering skal måling og tilslutning af eksterne spændinger
udføres i henhold til denne manual, og teknikeren skal benytte sikkerhedsmæs-
sigt korrekte værktøjer og instrumenter.
BETJENING UNDER NORMAL DRIFT
Operatører må kun indstille eller betjene modulerne, når disse er fast installeret
på forsvarlig måde i tavler el. lignende, så betjeningen ikke medfører fare for liv
eller materiel. Dvs., at der ikke er berøringsfare, og at modulet er placeret, så det
er let at betjene.
RENGØRING
Modulet må, i spændingsløs tilstand, rengøres med en klud let fugtet med destil-
leret vand.
ANSVAR
I det omfang, instruktionerne i denne manual ikke er nøje overholdt, vil kunden
ikke kunne rette noget krav, som ellers måtte eksistere i henhold til den indgåede
salgsaftale, mod PR electronics A/S.

5
EF-OVERENSSTEMMELSESERKLÆRING
Som producent erklærer
PR electronics A/S
Lerbakken 10
DK-8410 Rønde
hermed at følgende produkt:
Type: 5223
Navn: Programmerbar f/I - f/f konverter
er i overensstemmelse med følgende direktiver og standarder:
EMC-direktivet 2004/108/EF og senere tilføjelser
EN 61326-1 : 2006
For specifikation af det acceptable EMC-niveau henvises til modulets
elektriske specifikationer.
Lavspændingsdirektivet 2006/95/EF og senere tilføjelser
EN 61010-1 : 2001
ATEX-direktivet 94/9/EF og senere tilføjelser
EN 50014 : 1997, EN 50020 : 2002 og EN 50284 : 1999
ATEX-certifikat: KEMA 04ATEX1001 (5223B)
Der kræves ingen ændringer i produktet for at opnå overensstemmelse med de
nye standarder:
EN 60079-0 : 2009 og EN 60079-11 : 2012
Bemyndiget organ
KEMA Quality B.V. (0344)
Utrechtseweg 310, 6812 AR Arnhem
P.O. Box 5185, 6802 ED Arnhem
The Netherlands
Rønde, 5. november 2012 Kim Rasmussen
Producentens underskrift

6
ADSKILLELSE AF SYSTEM 5000
Husk først at demontere tilslutningsklemmerne med farlig spænding.
Modulet frigøres fra DIN-skinnen ved at løfte i den nederste lås, som vist på
billede 1.
Printet udtages derefter ved at løfte i den øverste lås og samtidig trække ud i
frontpladen, se billede 2.
Nu kan switche og jumpere ændres.
Programmeringsstikket er tilgængeligt ved at åbne fronten som vist på billede 3.
Billede 1: Frigørelse fra DIN-skinne.
Billede 2: Udtagelse af print.
Billede 3: Adgang til programmeringsstik.

7
PROGRAMMERBAR f/I - f/f
KONVERTER 5223
• Impulskalkulator
• Frekvensgenerator
• Galvanisk isolation, ATEX Ex som option
• Analog strøm- og spændingsudgang
• PNP- / NPN-udgang, relæer som option
• Universal forsyning
---------------------------------------------------------------------------------------
Forsyningsspænding: 24...250 VDC
24...230 VAC
---------------------------------------------------------------------------------------
INDGANGSOMRÅDE:
Frekvens: 0...20000 Hz
Følertyper: Namur, tacho,
NPN, PNP, TTL, S0
---------------------------------------------------------------------------------------
UDGANGSOMRÅDE:
Strøm- og spændingsudgang: 0...20 mA / 0...10 V
Relæudgange: 0...20 Hz
NPN- og PNP-udgang som f/f: 0...1000 Hz
NPN- og PNP-udgang som generator: 0...20000 Hz
---------------------------------------------------------------------------------------
GENERELT
PRecon 5223 f/I - f/f konverteren konfigureres til den ønskede funktion ved hjælp
af en standard PC og Loop Link programmeringskit.
5223 kan også leveres færdigkonfigureret efter specifikationer, se optionsindeks
i databladet.
Typiske impulsgivere kan være flowmålere, tachogeneratorer, mekaniske kontak-
ter eller induktive aftastere.

8
ANVENDELSE
f/I-funktionen anvendes som frekvens til strøm- og spændingskonvertering.
Udgangen kan opsættes til at vise periodetid, hvilket betyder, at indgangsfre-
kvensen kan omsættes til et periodetids lineært signal.
De digitale udgange anvendes f.eks. som frekvensvagt til hastighedsovervågning
eller som vinduesfunktion med én status indenfor 2 grænser og modsat status
udenfor grænserne.
f/f-funktionen kan benyttes til neddeling eller multiplikation af impulser samt
som buffer til opsamling af hurtige pulstog.
Indgangsimpulserne beregnes, tælles op i en buffer og sendes derefter til udgan-
gen i et pulstog med den programmerede impulsbredde.
Det er muligt i alle funktioner at indtaste en skaleringsfaktor.
Ved impulsaddition eller subtraktion benyttes begge digitale indgange. Med
denne funktion kan man få udlæst det faktiske forbrug ved differensmåling af
f.eks væskemængder frem og retur.
Frekvensgeneratorfunktionen anvendes f.eks. som time-base eller clock-
generator.
2-faset encoder, eller retningsbestemt f/I konvertering, omsætter 2 stk. 90°
fasede digitale indgange til et analogt hastighedssignal, med digital udgang for
indikering af retning.
ATEX Ex-enheder har indgang for mekanisk kontakt og induktiv aftaster af typen
Namur.
TEKNISK KARAKTERISTIK
INDGANG
2 programmerbare indgange for tilslutning af standard impulsgivere.
Hjælpeforsyningen og triggerniveauet følger normalt følertypen, men kan pro-
grammeres til andre værdier.
Ved kontaktindgang bør filter for 50 Hz anvendes.
Enheden er beskyttet mod forkert polaritet på indgang og forsyning.
ANALOG UDGANG
Udgangens strøm- og spændingssignal er isoleret fra forsyningen, ligesom der er
galvanisk adskillelse til indgangene.
Den analoge strøm- og spændingsudgang kan frit skaleres som udtryk for den
digitale indgang.

9
Nulpunktsforskydningen er på op til 50% af det valgte måleområde.
Reaktionstiden er programmerbar.
Udgangen er kortslutningssikret.
Anvendes strøm- og spændingssignalet samtidigt, skal mA-sløjfen til gnd. gen-
nem den interne shunt.
Standard spændingsudgang (ben 12) opnås ved at lede strømsignalet (ben 13)
gennem en intern shuntmodstand (ben 12).
For spændingssignaler i området 0...1 VDC anvendes 50 Ωshunt (JP1), i området
0...10 VDC anvendes 500 Ωshunt (JP2).
DIGITAL(E) UDGANG(E)
Aktionen på udgangene kan inverteres og hysteresen kan vælges frit.
Ved spændingstilslutning kan skift på udgangene forsinkes i op til 999 s.
NPN- og PNP-udgange for eksternt relæ, elektromekanisk tæller, PLC-indgang
eller tilsvarende belastning.
Udgangene er strømbegrænsede ved hjælp af PTC-modstande.
RELÆUDGANGE
5223 kan leveres med 2 relæudgange, som programmeres individuelt.
STATUSINDIKERING
5223 er udstyret med 5 lysdioder i front.
f1 og f2 in: Indikerer aktiv indgang (inaktiv ved NPN-indgang).
Dig. out 1 og 2: Indikerer aktiv udgang.
Error: Kan programmeres til følerfejl via PReset.

10
ELEKTRISKE SPECIFIKATIONER
Specifikationsområde:
-20°C til +60°C
Fælles specifikationer:
Forsyningsspænding.................................. 19,2...300 VDC
21,6...253 VAC
Frekvens..................................................... 50...60 Hz
Sikring ........................................................ 400 mA T / 250 VAC
Egetforbrug................................................. 3 W
Max. forbrug............................................... 3,5 W
Isolation, test / drift .................................... 3,75 kVAC / 250 VAC
Power-up forsinkelse (dig. udgange) ......... 0...999 s
Opvarmningstid.......................................... 1 min.
Kommunikationsinterface........................... Loop Link
Signal- / støjforhold.................................... Min. 60 dB
Reaktionstid, analog................................... < 60 ms + periodetid
Reaktionstid, digital udgang ...................... < 50 ms + periodetid
Signaldynamik, udgang.............................. 16 bit
Kalibreringstemperatur............................... 20...28°C
Temperaturkoefficient................................. < ± 0,01% af span / °C
Linearitetsfejl .............................................. < ± 0,1% af span
Virkning af forsyningsspændings-
ændring ...................................................... < 0,005% af span / VDC
Hjælpespændinger:
NAMUR-forsyning ...................................... 8,3 VDC ± 0,5 VDC / 8 mA
NAMUR-forsyning EEx............................... 8,5 VDC ± 0,5 VDC / 8 mA
S0-forsyning............................................... 17 VDC / 20 mA
NPN- / PNP-forsyning................................ 17 VDC / 20 mA
Speciel forsyning (programmerbar)............ 5...17 VDC / 20 mA
EMC-immunitetspåvirkning........................ < ± 0,5%
Max. ledningskvadrat.................................. 1 x 2,5 mm2flerkoret ledning
Klemskruetilspændingsmoment................. 0,5 Nm
Luftfugtighed .............................................. <95% RH (ikke kond.)
Mål (HxBxD) .............................................. 109 x 23,5 x 130 mm
DIN-skinne type.......................................... DIN 46277
Kapslingsklasse.......................................... IP20
Vægt ........................................................... 250 g

11
Indgang:
Generelt:
Måleområde ............................................... 0...20 kHz
Min. måleområde ....................................... 0,001 Hz
Max. nulpunktsforskydning (offset)............ 90% af valgt max. frekvens
Min. impulsbredde (uden filter) .................. 25 µs
Min. periodetid (uden filter) ........................ 50 µs
Max. frekvens (uden filter).......................... 20 kHz
Min. impulsbredde (med filter) ................... 10 ms
Min. periodetid (med filter) ......................... 20 ms
Max. frekvens (med filter)........................... 50 Hz
Programmerbart trig-niveau....................... 0,025...6,5 V (nom.)
1...8 mA (nom.)
NAMUR-indgang efter DIN 19234:
Trig-niveau LOW......................................... ≤ 1,2 mA
Trig-niveau HIGH........................................ ≥ 2,1 mA
Indgangsimpedans..................................... 1000 Ω
Følerfejlsdetektion (kun for NAMUR):
Brud............................................................ ≤ 0,1 mA
Kortslutning ................................................ ≥ 7,0 mA
Reaktionstid ............................................... ≥ 400 ms
Tacho-indgang:
Trig-niveau LOW......................................... ≤ -40 mV
Trig-niveau HIGH........................................ ≥ 40 mV
Indgangsimpedans..................................... ≥100 kΩ
Max. indgangsspænding............................ 80 VAC pp
NPN- / PNP-indgang:
Trig-niveau LOW......................................... ≤ 4,0 V
Trig-niveau HIGH........................................ ≥ 7,0 V
Indgangsimpedans, standard..................... 3,48 kΩ
Indgangsimpedans, specialudgave............ 3,48...12 kΩ
2-faset encoder:
Min. impulsbredde (uden filter) .................. 1 ms
Min. periodetid (uden filter) ........................ 2 ms
Max. frekvens (uden filter).......................... 500 Hz

12
TTL-indgang:
Trig-niveau LOW......................................... ≤ 0,8 VDC
Trig-niveau HIGH ............................................. ≥ 2,0 VDC
Indgangsimpedans..................................... ≥ 100 kΩ
S0-indgang efter DIN 43 864:
Trig-niveau LOW......................................... ≤2,2 mA
Trig-niveau HIGH ....................................... ≥ 9,0 mA
Indgangsimpedans..................................... 800 Ω
Analog udgang:
Strømudgang:
Signalområde ............................................. 0...20 mA
Min. signalområde...................................... 5 mA
Max. nulpunktsforskydning........................ 50% af valgt max. værdi
Opdateringstid............................................ 20 ms
Belastning (max.)........................................ 20 mA / 600 Ω / 12 VDC
Belastningsstabilitet ................................... < ± 0,01% af span / 100 Ω
Strømbegrænsning..................................... ≤ 23 mA
Spændingsudgang via intern shunt:
Signalområde ............................................. 0...10 VDC
Min. signalspan .......................................... 250 mV
Max. nulpunktsforskydning........................ 50% af valgt max. værdi
Belastning (min.)......................................... 500 kΩ
Aktive udgange (NPN/PNP):
Imax. source............................................... 10 mA
Imax. sink ................................................... 130 mA
Vmax. ........................................................ 28 VDC
f/f-konverter udgang:
Signalområde ............................................. 0...1000 Hz
Min. impulsbredde...................................... 500 µs
Max. impulsbredde..................................... 999 ms
Max. duty cycle.......................................... 50%
Frekvensgenerator:
Min. periodetid .......................................... 50 µs
Max. frekvens............................................. 20 kHz
Duty cycle................................................... 50%

13
Relæudgang:
Frekvens max. ............................................ 20 Hz
Vmax. ......................................................... 250 VRMS
Imax............................................................ 2 A / AC
Max. AC effekt............................................ 500 VA
Max. AC effekt Ex-udgave 5223B:............. 100 VA
Max. belastning ved 24 VDC ..................... 1 A
EEx- / I.S.-godkendelse - 5223B:
KEMA 04ATEX1001.................................... II (1) GD
[EEx ia] IIC
Anvendes for zone ..................................... 0, 1, 2, 20, 21 eller 22
Ex- / I.S.-data:
Klemme 31, 33
Um.............................................................. : 250 V
Klemme 42, 43 og 52, 53
Uo............................................................... : 10,6 VDC
Io................................................................. : 13,8 mA
Po............................................................... : 38 mW
Lo............................................................... : 160 mH
Co............................................................... : 1,9 µF
GOST R godkendelse:
VNIIM & VNIIFTRI, Cert. no......................... Se www.prelectronics.dk
Overholdte myndighedskrav: Standard:
EMC 2004/108/EF...................................... EN 61326-1
LVD 2006/95/EF ......................................... EN 61010-1
PELV/SELV.................................................. IEC 364-4-41 og EN 60742
ATEX 94/9/EF ............................................. EN 50014, EN 50020 og
EN 50284
af span = af det aktuelt valgte område

14
5223 FORBINDELSE TIL LOOP LINK
5223
FileProductInput
OutputCommunicationLanguageOption08:30:00
PRetop5331
Date:1994-8-10
943201594
PRelectronics
AnaloginputAnalogoutput
Serialno:
Inputtype:Output
type:4-20mA
Upscale
Sensor
error:
Pt100
DIN/IEC
0.00-50.00
C
3-wire
1.00sec
------
Inputrange:
Connection:
Coldjunction
comp:
Responsetime:
Tagno:
COM
Forsyning
Komm.
Loop Link
BESTILLINGSSKEMA
Type Version Udgang
5223 Standard
ATEX Ex
: A
: B
Analog + NPN / PNP
Analog + relæudgang
: 1
: 2

15
BLOKDIAGRAM, 5223A
33
31
11
V
13 I +
A
V
A
5223A
500
50
12 V +
JP 2JP 1
53 43
41 51
52
23
24
21
22
V1
42 f in 1
f in 1
f in 2
V1
S0
5...17V+
5...17V+
S0
f in 2
V1
V2
Vreg. Vreg.
V1
PNP NPN PNP NPN
Forsyn.
+
Forsyn.
+
Forsyn.
+
Forsyn.
+
Kontakt
Kontakt
Dig. udg. 2
Forsyning
Gnd.
I + V
udg.
I
udg.
V
udg.
0 ... 20
mA
Indgang +
Indgang gnd.
5 … 17 VDC
error
dig.out. 2
Relæ N.O. El. NPN / PNP Relæ N.O. / Dig. gnd.
Kommunikation
Namur
Tacho
Indgang +
Namur
Tacho
Indgang gnd.
dig. out 1
el.
2 x NPN / PNP
Dig. udg.
2 x relæ
Relæ N.O. el. PNP / NPN Relæ N.O. / Dig. gnd.
24V ... 230VAC 24V … 250VDC
Dig. udg. 1
Forsyning

16
BLOKDIAGRAM, 5223B
33
31
11
V
13 I +
A
V
A
5223B
500
50
12 V +
JP 2
JP 1
53 43
52
23
24
21
22
V1
42 f in 1
f in 1 f in 2
V1
8 V+ 8 V+
f in 2
V1
V2
Vreg.
V1
Kontakt Kontakt
Dig. udg. 2
Forsyning
Gnd.
I + V
udg.
I
udg.
V
udg.
0 ... 20
mA
Indgang +
Ex-BarriereEx-Barriere
8 VDC
error
dig.out. 2
Relæ N.O. El. NPN / PNP
Relæ N.O. / Dig. gnd.
Kommunikation
Indgang +
Namur Namur
dig. out 1
el.
2 x NPN / PNP
Dig. udg.
2 x relæ
Relæ N.O. el. PNP / NPN
Relæ N.O. / Dig. gnd.
24V ... 230VAC 24V … 250VDC
Dig. udg. 1
Forsyning

17
PROGRAMMABLE f/I - f/f CONVERTER
PRecon type 5223
CONTENTS
Warning .............................................................................. 18
Safety instructions.............................................................. 19
EC declaration of conformity ............................................. 21
How to demount system 5000........................................... 22
In general............................................................................ 23
Applications........................................................................ 24
Technical characteristics .................................................... 24
Inputs.................................................................................. 24
Analogue output................................................................. 24
Digital output(s) .................................................................. 25
Relay outputs ..................................................................... 25
Status indication................................................................. 25
Electrical specifications...................................................... 26
Order .................................................................................. 30
5223 connection to Loop Link ........................................... 30
Block diagram 5223A......................................................... 31
Block diagram 5223B......................................................... 32

18
WARNING
This device is designed for connection to hazardous electric
voltages. Ignoring this warning can result in severe personal
injury or mechanical damage. To avoid the risk of electric shock
and fire, the safety instructions of this manual must be observed
and the guidelines followed. The specifications must not be
exceeded, and the device must only be applied as described
in the following. Prior to the commissioning of the device, this
manual must be examined carefully. Only qualified personnel
(technicians) should install this device. If the equipment is used
in a manner not specified by the manufacturer, the protection
provided by the equipment may be impaired.
WARNING
Until the device is fixed, do not connect hazardous voltages to
the device. The following operations should only be carried out
on a disconnected device and under ESD safe conditions:
Dismantlement of the device for setting of DIP-switches
and jumpers.
General mounting, connection and disconnection of wires.
Troubleshooting the device.
Repair of the device and replacement of circuit breakers
must be done by PR electronics A/S only.
WARNING
To keep the safety distances, the device must neither be
connected to hazardous nor non-hazardous voltages on the
same device’s relay contacts. SYSTEM 5000 must be mounted
on DIN rail according to DIN 46277. The communication
connector of SYSTEM 5000 is connected to the input terminals
on which dangerous voltages can occur, and it must only be
connected to the programming unit Loop Link by way of the
enclosed cable.
GENERAL
HAZARD-
OUS
VOLTAGE
INSTAL-
LATION
Triangle with an exclamation mark: Warning / demand.
Potentially lethal situations.
The CE mark proves the compliance of the device with
the essential requirements of the directives.
The double insulation symbol shows that the device
is protected by double or reinforced insulation.
Ex devices have been approved for use in connection
with installations in explosive areas.
