Prepac DC-2422 User manual

Model / Modèle / Modelo # DC-2422
Two Drawer Tall Nightstand
Table de chevet à deux tiroirs
Mesilla de noche con 2 cajones
Assembly Instructions
Instructions de montage
Instrucciones de armado
© Prepac Manufacturing Ltd. LB-1132 2020-04-09
DATE STAMP
CONTACT US FIRST
[email protected]
1-877-PREPAC1
1-877-773-7221
Mon - Fri: 7am - 4pm PST / 10am - 7pm EST
• For help with assembly
• If you have received a damaged or
• defective part or are missing hardware.
We will process replacement parts in 2 business days or less.Parts
are shipped via UPS Ground or mail.
Before you call please:
1) Record the following information from the shipping label
on the outside of the box. You will need it for warranty
purposes:
nShip To Name
nSales Order Number
2) Note the product model number.
3) Review the contents of your shipment to determine what
you are missing.
Online Option
Fill out the Replacement Parts Order form in the Product
Support section of our website: www.prepacmfg.com
Option de service en ligne
Complétez le formulaire Commande de Pièces de Rechange
disponible dans la section Soutien à la clientèle de notre site
web : www.prepacmfg.com
Pour parler avec quelqu’un en français, s’il vous plaît
contacter votre détaillant.
Opción de servicio en línea
Complete la forma para solicitud de piezas de remplazo en la
sección de soporte al cliente en nuestra página web
www.prepacmfg.com
O envíenos sus preguntas al correo [email protected]
Para solicitar ayuda en español por favor contacte su
distribuidor.

Page 2 of 16
Blue Rapid Rod (12)
Tige rapide bleu
Clavija azul de ajuste rápido
RM-0583
Large Zinc Cam (15mm) (12)
Ferrure en zinc grand (15mm)
Tuercas de jación grande de zinc (15mm)
RM-0103
Plastic Dowel (2)
Goujon en plastique
Clavija de plastico
RM-0072
Wood Dowel (4)
Goujons de bois
Clavija de madera
RM-0069
¾” Nail (16)
Clou ¾”
Clavo de ¾ pulg.
RM-0022
Drawer Slide Screw (8)
Vis pour coulisse de tiroir
Tornillos para rieles de cajón
RM-0074
34mm Black
Twister Dowel (8)
Goujon de torsion noir
RM-0500
#8 - 1½” Screws (8)
Vis no.8 - 1½ po.
Tornillo de 1½’’
RM-0504
12mm Zinc Cam (8)
Ferrure en zinc 12mm
Tuercas de jación
pequeña de zinc 12mm
RM-0715
Drawer Slide Screw (8)
Vis pour coulisse de tiroir
Tornillos para rieles de cajón
RM-0074
Drawer Hardware / Quincaillerie de tiroir / Piezas de los cajones
Nightstand Hardware / Quincaillerie de la table de nuit / Piezas de la mesilla de noche
Separate the Drawer Slide Set and identify components for the left and right sides
Séparer le jeu de glissières du tiroir et identier les composants pour les côtés gauche et droit
Separe el juego de rieles de cajón e identique los componentes para los lados izquierdo y derecho
ONLINE HELP L’AIDE EN LIGNE AYUDA EN LINEA Note: glides and slides are used interchangably
Remarque: les glissements et les glissières sont
utilisés de manière interchangeable
Nota: los rieles se usan de forma intercambiable
Go to the Product
Support page on
our website:
Consultez la page
de “Product Support”
sur notre site web :
Dirijase a la sección
“Product Support’’ en
nuestra pagina web:
www.prepacmfg.com/content/assembly
1 LEFT Cabinet Slide per Drawer
1 Glissière GAUCHE De Cabinet
1 riel del mueble IZQUIERDO
RM-0469-G
1 RIGHT Cabinet Slide per Drawer
1 Glissière DROITE De Cabinet
1 riel del mueble DERECHO
RM-0469-G
1 RIGHT Drawer Slide per Drawer
1 Glissière DROITE de tiroir par tiroir
1 riel de cajón DERECHO
RM-0469-G
1 LEFT Drawer Slide per Drawer
1 Glissière GAUCHE de tiroir par tiroir
1 riel de cajón IZQUIERDO
RM-0469-G
Blue Wheel
La roue bleu
La rueda azul
x2
x2
Red Wheel
La roue rouge
La rueda roja
Knob (2)
Poignée
Perilla
RM-0464 black / noir / negro
RM-0464E espresso / expresso
RM-0625 cherry / cerise / cereza
RM-0625 white / blanc / blanco
#8-32mm Machine Screw (2)
Vis de machne de 32mm
Tornillo para máquina de 32mm pulg.
RM-0465
Hooded Cup Handle with Screws (2)
Poignée à capuchon avec vis
Manija encapuchada con tornillos
RM-0847
for drifted gray
à gris vieilli /
para gris madera

Page 3 of 16
Side Moulding (2)
Moulure latérale
Moldura lateral
TR-10053-B black
TR-10053-CN cherry
TR-10053-D drifted gray
TR-10053-E espresso
TR-10053-W white
Backer (1)
Dos
Respaldo
BB-10051
Top (1)
Dessus
Superior
TP-10083-B black
TP-10088-CN cherry
TP-10083-D drifted gray
TP-10083-E espresso
TP-10088-W white
Top Moulding (1)
Moulure supérieure
Moldura superior
TR-10079-B black
TR-10079-CN cherry
TR-10079-D drifted gray
TR-10079-E espresso
TR-10079-W white
Left Side (1)
Côté gauche
Lado izquierdo
SL-10069-B black
SL-10069-CN cherry
SL-10069-D drifted gray
SL-10069-E espresso
SL-10069-W white
Right Side (1)
Côté droit
Lado derecho
SR-10069-B black
SR-10069-CN cherry
SR-10069-D drifted gray
SR-10069-E espresso
SR-10069-W white
Decorative Stabilizer A (1)
Stabilisateur décoratifs A
Estabilizador decorativo A
KR-10056-B black
KR-10063-CN cherry
KR-10056-D drifted gray
KR-10056-E espresso
KR-10063-W white
Decorative Stabilizer B (1)
Stabilisateur décoratifs B
Estabilizador decorativo B
KR-10057-B black
KR-10057-CN cherry
KR-10057-D drifted gray
KR-10057-E espresso
KR-10057-W white
Blue Rapid Rod (12)
Tige rapide bleu
Clavija azul de ajuste rápido
RM-0583
Large Zinc Cam (15mm) (12)
Ferrure en zinc grand (15mm)
Tuercas de jación grande de zinc (15mm)
RM-0103
Plastic Dowel (2)
Goujon en plastique
Clavija de plastico
RM-0072
Wood Dowel (4)
Goujons de bois
Clavija de madera
RM-0069
¾” Nail (16)
Clou ¾”
Clavo de ¾ pulg.
RM-0022
Drawer Slide Screw (8)
Vis pour coulisse de tiroir
Tornillos para rieles de cajón
RM-0074
Nightstand Parts / Pièces de la table de nuit / Partes de la mesilla de noche
C3
C1
C4
C2
C5
C7
C3
C4
C2
C6 C8
C8
C1
C7
C7
C6
OR / OU / O
Cherry & White kickers
have a different shape
Stabilisateurs cerise et blanc
ont une forme différente
Los estabilizadores cereza y
blancos tienen forma diferente
C5
KR-10056
KR-10063
C5
black = noir / negro
cherry = cerise / cereza
drifted gray = gris vieilli / gris madera
espresso = expresso
white = blanc / blanco
See page 12 for Drawer Assembly
Voir page 12 pour l’assemblage de tiroir
Consulte la página 12 para ver el
ensamblaje del cajón
KR-10057

Page 4 of 16
Caution
Do not over tighten any screw. The last few turns of each
screw should be done very slowly or by hand.
Attention
Évitez de trop serrer les vis. Ralentissez la vitesse de la
foreuse pour les derniers deux tours de vis ou vissez-les
lentement à la main.
Precaución
No apriete los tornillos demasiado. Las últimas vueltas de
cada tornillo deben hacerse muy lentamente o con la mano.

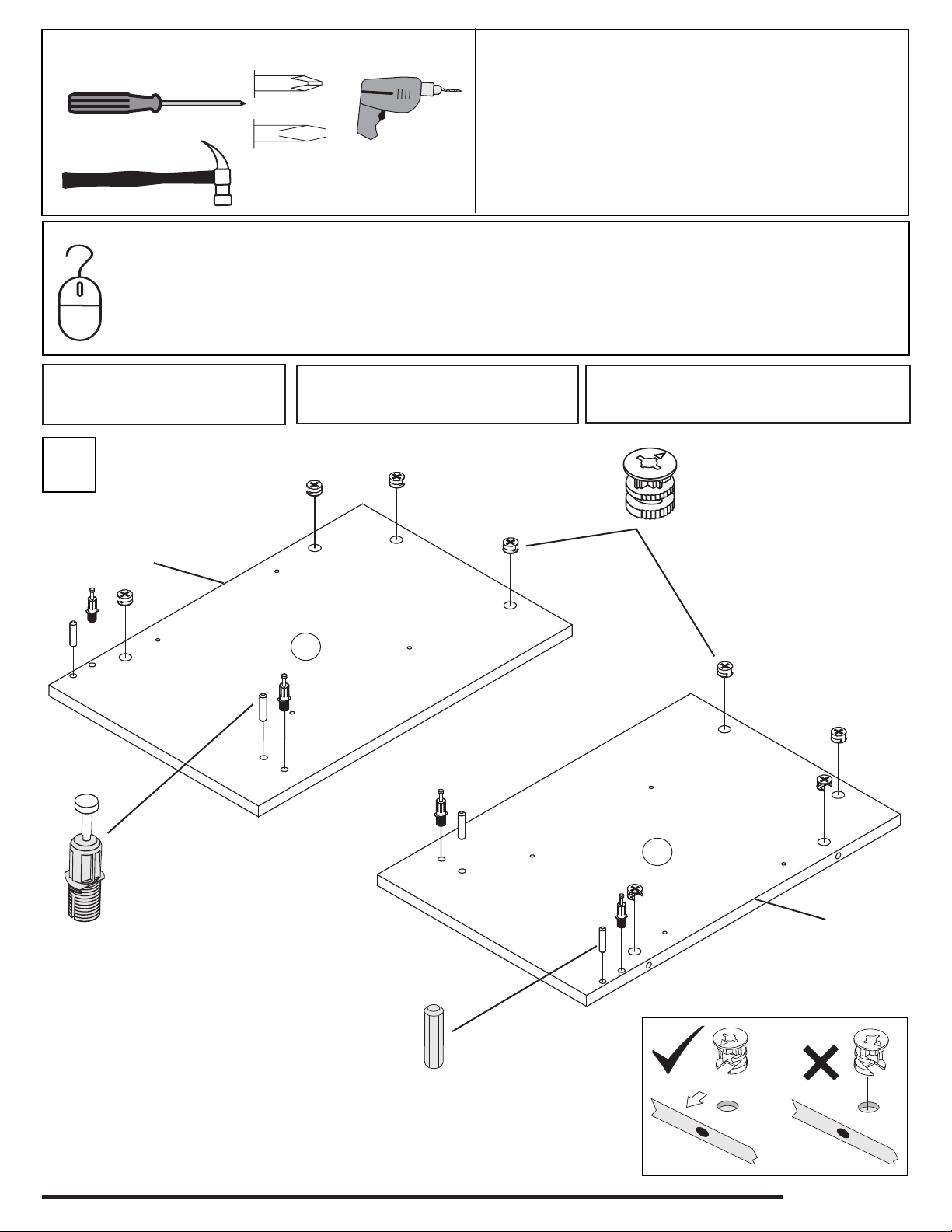

Required Tools / Outils requis / Herramientas necesarias
ONLINE HELP To see how-to videos, go to the Product Support page on our website:
www.prepacmfg.com/content/assembly
L’AIDE EN LIGNE Pour visionner les vidéo (en anglais) décrivant l’installation, consultez la page de “Product Support” sur
notre site web : www.prepacmfg.com/content/assembly
AYUDA EN LINEA Para ver videos de ayunda (en inglés), en nuestra pagina web click en las section “Product Support’’
www.prepacmfg.com/content/assembly
1x8
Large Zinc Cam
Ferrure en zinc grand
Tuercas de jación
grande de zinc
Front
Devant
Lado Frontal
Front
Devant
Lado Frontal
x4
Wood Dowel
Goujons de bois
Clavija de madera
x4
Blue Rapid Rod
Tige rapide bleu
Clavija azul de ajuste rápido
BEFORE YOU BEGIN
Identify ALL parts and hardware to
ensure everything is included.
AVANT DE COMMENCER
Identier toutes les pièces et le matériel
an de s’assurer que tout est inclus.
ANTES DE COMENZAR
Identique todos las partes y componentes
para estar seguro que todo está incluido
C3
C4

Page 5 of 16
2
3

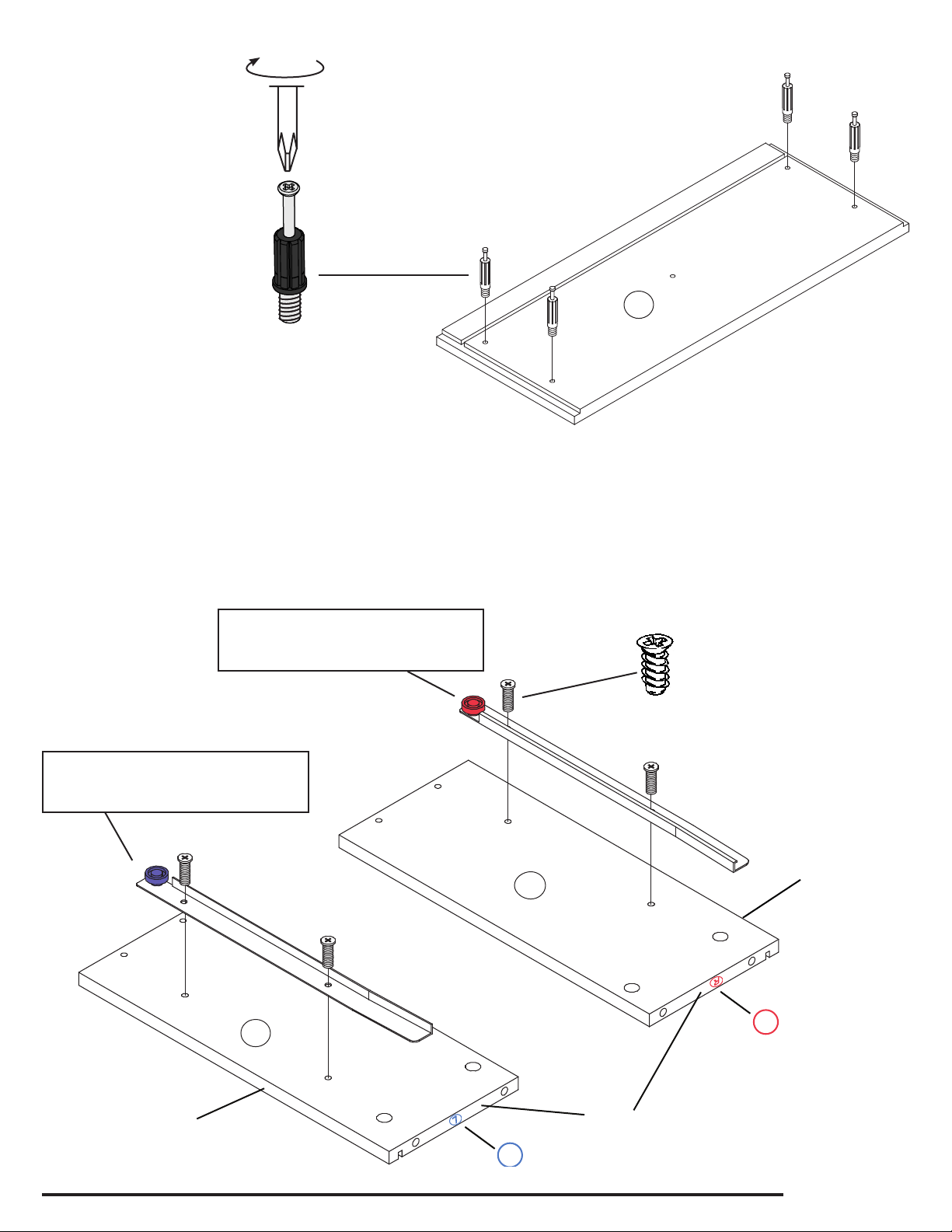

Position glide with wheel to the
front and the bottom
Placez le glissement avec la
roue à l’avant et au fond
Posicione el riel de
deslizamiento con la rueda en la
parte delantera y la parte inferior
x8
Drawer Slide Screw
Vis pour coulisse de tiroir
Tornillos para rieles de cajón
Front
Devant
Lado Frontal
Front
Devant
Lado Frontal
x4
C3
C4
C5
C6
Attach Cabinet slides to left and right sides
Attachez des Glissière de cabinet aux côtés gauches et droits
Instale los rieles al lados izquierdos y derechos
Blue Wheel
La roue bleu
La rueda azul
Red Wheel
La roue rouge
La rueda roja

Page 6 of 16
4Decorative Stabilizers A (C5) and B (C6) are interchangeable. Choose the style that you
prefer and attach it to the front. Attach the remaining stabililzer at the rear.
Stabilisateurs décoratifs A (C5) et B (C6) sont interchangeables. Choisissez le style que
vous préférez et l’attacher à l’avant. Fixer le stabililzer restant à l’arrière.
Los estabilizadores decorativos A (C5) y B (C6) son intercambiables. Elija el estilo que
preera y fíjelo en la parte frontal. Fije el otro estabilizador en la parte posterior.
OR
OU
O
C5
C6
C5
C6
For simiplicity, these instructions will only
show ONE style of Stabilizer A (C5)
Pour la simplicité, ces instructions
montreront seulement UN style de
Stabilisateur A (C5)
Por simplicidad, estas instrucciones solo
muestran un estilo de estabilizdor A (C5)

Page 7 of 16
5These instructions show Decorative Stabilizer A (C5) visible at the front
Ces instructions montrent le Stabilisateur Décoratif A (C5) visible à l’avant
Estas instrucciones muestran el estabilizador decorativo A (C5) visible en la parte frontal
Front
Devant
Lado Frontal
Decorative Stabilizer A
Stabilisateur décoratifs A
Estabilizador decorativo A
Decorative Stabilizer B
Stabilisateur décoratifs B
Estabilizador decorativo B
6
C5
C6

Page 8 of 16
x4
Blue Rapid Rod
Tige rapide bleu
Clavija azul de ajuste rápido
Note: molding overhangs
toward the OUTSIDE
Note : la moulure sur-
plombe vers l’extérieur
Moldura lateral sobresale
hacia la parte exterior
7
8
C7
C7
C7
C7

Page 9 of 16
9
10
X

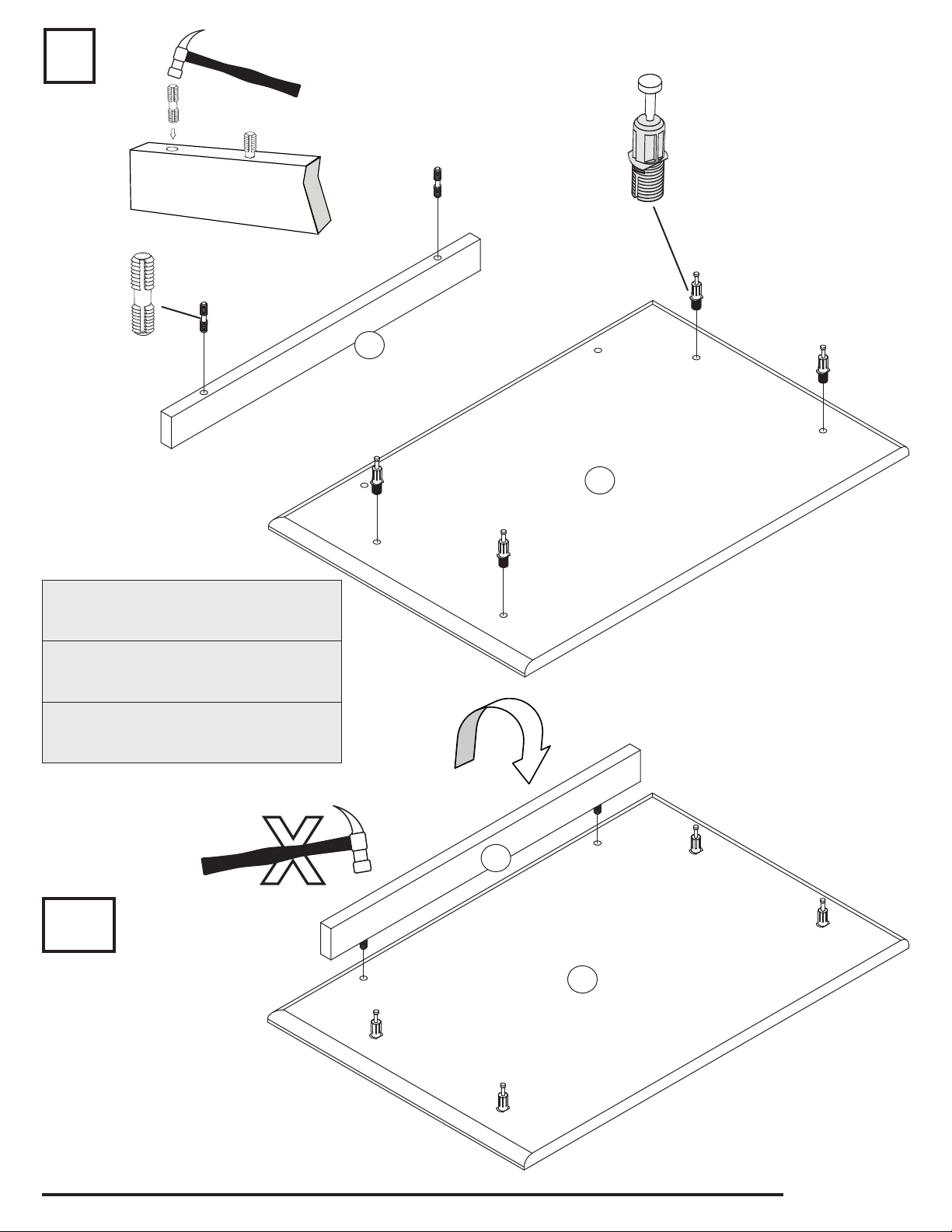

To attach moldings:
Use your hands and press rmly
DO NOT USE HAMMER
Pour xer les moulures :
Utilisez vos mains et appuyez fermement
NE PAS UTILISER DE MARTEAU
Para colocar las molduras:
Use sus manos y presione rmemente
NO USE EL MARTILLO
X2
Plastic Dowel
Goujon en plastique
Clavija de plastico
x4
Blue Rapid Rod
Tige rapide bleu
Clavija azul de ajuste rápido
C2
C1
C2
C1

Page 10 of 16
11
x20
¾” Nail
Clou ¾”
Clavo de ¾ pulg.
C3
C4
C1

Page 11 of 16
Center the nail in the middle of the
panel. Avoid the corner of the backer
Centrez le clou au milieu sur le pan-
neau. Évitez le coin du dos.
Centre el clavo en el medio del panel.
Evite la esquina del respaldo.
x20
¾” Nail
Clou ¾”
Clavo de ¾ pulg.
12
C8

Page 12 of 16
13
Drawer Front (2)
Devant du tiroir
Frente del cajón
DF-10013-B
black / noir / negro
DF-10013-CN
cherry / cerise / cereza
DF-10027-D
drifted gray / gris vieilli /
gris madera
DF-10013-E
espresso / expresso
DF-10016-W
white / blanc / blanco
Left Drawer Side (2)
Côté gauche du tiroir
Lado del cajón izquierdo
DS-10001-L
Unnished
non-ni
sin acabado
Right Drawer Side (2)
Côté droit du tiroir
Lado del cajón derecho
DS-10001-R
Unnished
non-ni
sin acabado
Drawer Back (2)
Arrière du tiroir
Parte posterior del cajón
DK-10044
Unnished
non-ni
sin acabado
Drawer Bottom (2)
Fond du tiroir
Fondo del cajón
DB-10044
Unnished
non-ni
sin acabado
D1 D2 D3 D4 D5
Drawer Parts
Pièces de tiroir
Piezas de los cajones

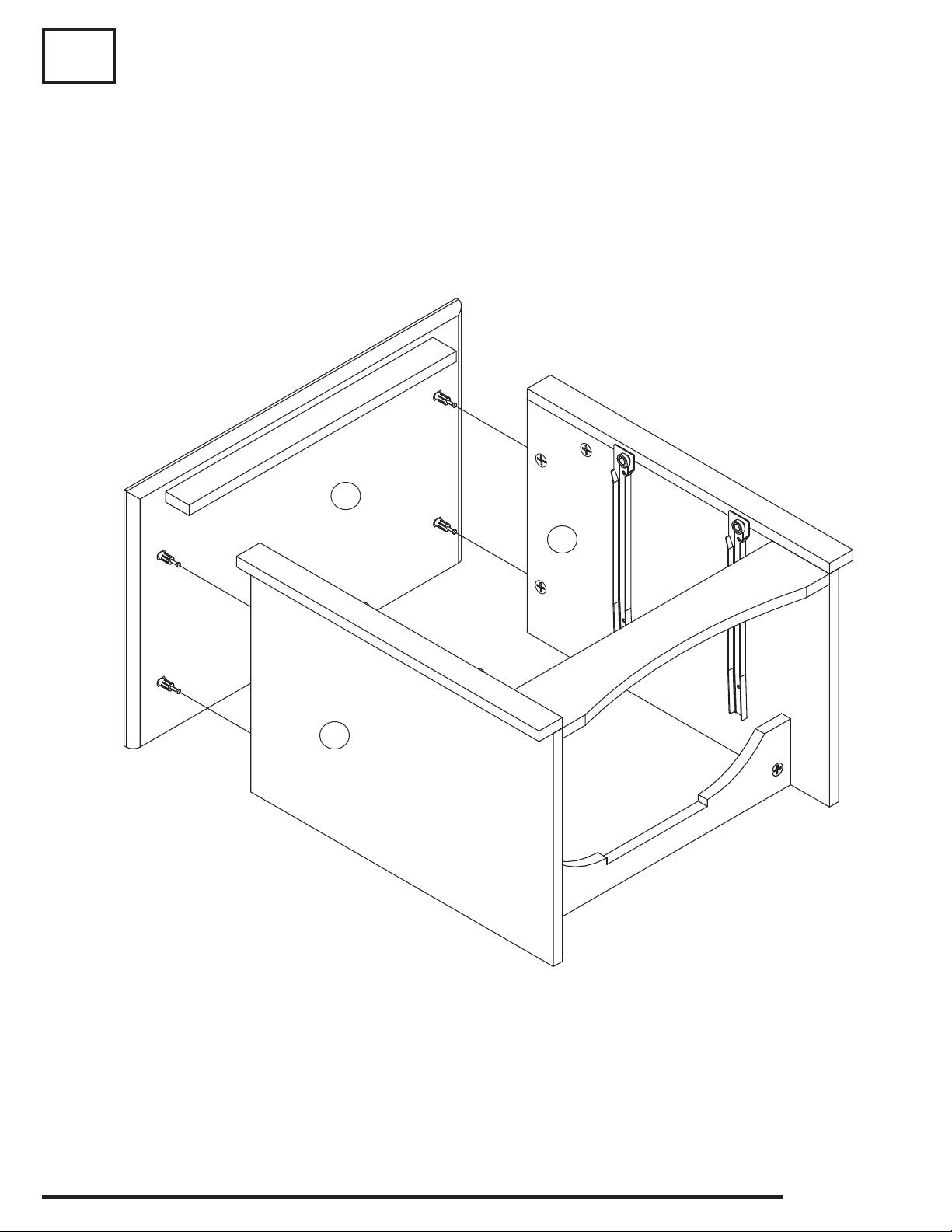

Assemble Drawers
Montez les tiroir
Ensamble los cajones
D1
D2
D3D4
D5
drifted gray ONLY
gris vieilli SEULEMENT
gris madera SOLAMENTE
D1

Page 13 of 16
a
x4
Black Twister Dowel
Goujon de torsion noir
Clavija negro giratoria D1
L
R
x4
Drawer Slide Screw
Vis pour coulisse de tiroir
Tornillos para rieles de cajón
Bottom Edge
Bord Inférieur
Borde Inferior
Bottom Edge
Bord Inférieur
Borde Inferior
Front
Devant
Lado Frontal
D2
D3
b
Left Drawer Side - Blue Wheel
Côté gauche du tiroir - La roue bleu
Lado del cajón izquierdo - La rueda azul
Right Drawer Side - Red Wheel
Côté droit du tiroir - La roue rouge
Lado del cajón derecho - La rueda roja
Attach Drawer Slides to left and right sides
Attachez des Glissière du tiroirs aux côtés gauches et droits
Instale los rieles del cajón a lados izquierdos y derechos

Page 14 of 16
d
x4
Small Zinc Cam
Petite ferrure en zinc
Tuercas de jación pequeña
de zinc
c
D2
D3
D1
D2
D3
D1
D5

Page 15 of 16
e
f
x4
#8 - 1½” Screws
Vis no.8 - 1½ po.
Tornillo de 1½’’
D4
D5
D4

Page 16 of 16
gMachine Screw
Vis de machne
Tornillo para máquina
Insert drawers
Insérez les tiroirs
Inserte los cajones
h
Note: When drawers are installed
correctly, you will not be able to remove
them without rst lifting up the drawer
front.
Note: Quand des tiroirs sont installés
correctement, vous ne pourrez pas les
enlever sans se soulever d’abord vers
le haut de l’avant de tiroir.
Aviso: una vez que los cajones se
hayan instalado correctamente, no
podrá sacarlos sin antes levantar la
parte frontal del cajón.
The drawer slide & cabinet slide colors
will match
La glissière du tiroir et les couleurs de
la glissière de l’armoire correspondent
Los colores de los rieles del cajón
coincidiran con lso colores en el
mueble.
Hooded Cup Handle with Screw
Poignée à capuchon avec vis
Manija encapuchada con tornillos
