pro user SAFFIER IV User manual

NL: Montagehandleiding en Veiligheidsvoorschriften
DE: Montageanleitung und Sicherheitsvorschriften
UK: Assembly instruction and safety regulations
FR: Notice d’assemblage et de sécurité
Fietsendrager/Fahrradträger/Bike carrier/Porte-vélos
SAFFIER IV
•Maximale kogeldruk
•Max. Stützlast
Anhängerkupplung
•Max. ball pressure
•Force de traction maximale
de láttache remorque
•Gewicht fietsendrager
•Eigengewicht
Fahrradträger
•Weight bike carrier
•Le poids à vide du
portevélos
•Max. belasting
•Max. nutzlast am
Fahrradträger
•Max. load
•Charge maximum
50kg 21kg 29kg
60kg 21kg 39kg
75kg 21kg 54kg
90kg 21kg Max. 60kg
Europese typegoedkeur/Europäische Zulassung/European permission/Certification Européenne
e4*79/488*2007/15*0110*00

2

3
INHOUDSOPGAVE/INHALTSVERZEICHNIS/
TABLE OF CONTENTS/TABLE DES MATIÈRES
Nederlands Pagina
•Introductie 4
•Belangrijke informatie 5
•In elkaar zetten van de fietsendrager 6
•Montage van de fietsendrager op de trekhaak 10
•Het Kantelmechanisme 10
•De nummerplaathouder & de verlichting 11
•Montage van de fietsen op de fietsendrager 12
•Veiligheidsvoorschriften 13
•Onderhoud & garantie 14
•Onderdelenlijst & explosietekening 15
Deutsch Seite
•Einführung 17
•Wichtige Information 18
•Montage des Fahrradträgers 19
•Montage auf die Anhängerkupplung 23
•Der Abklappmechanismus 23
•Der Kennzeichenhalter & die Beleuchtung 24
•Montage von den Fahrrädern auf dem Fahrradträger 25
•Sicherheitsvorschriften 26
•Wartung & Garantie 27
•Stückliste & Explosionszeichnung 28
English Page
•Introduction 30
•Important information 31
•Mounting the bike carrier 32
•Mounting of the bike carrier onto the tow bar 36
•Tilting mechanism 36
•The licenseplateholder & Lighting 37
•Mounting of the bikes on the bike carrier 38
•Safetyregulations 39
•Maintenance & guarantee 40

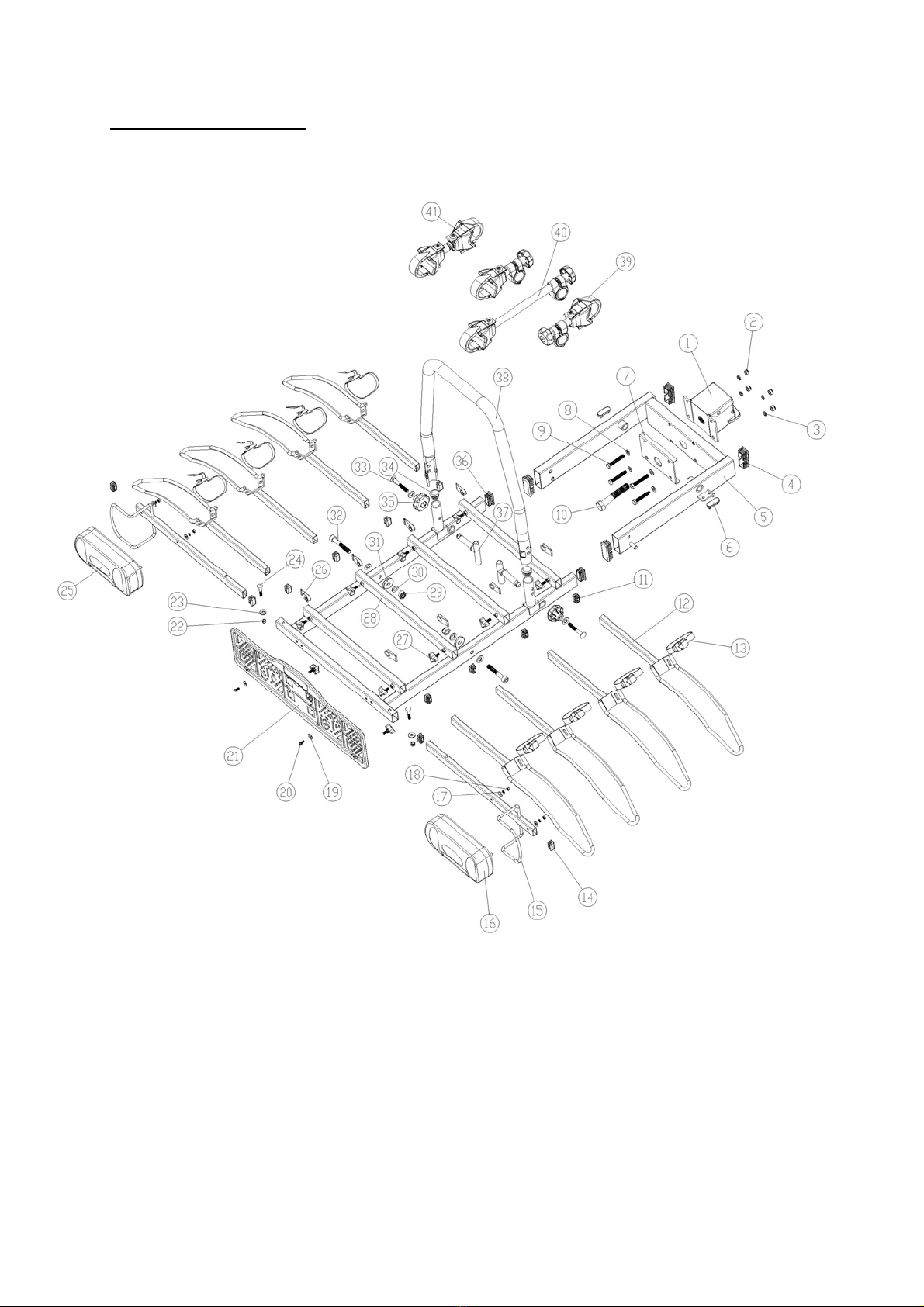

•Part list & exploded drawing 41
Français Page
•Introduction 43
•Informations importantes 44
•L’assemblage du porte-vélos 45
•Montage du porte-vélos sur l’attache-remorque 49
•Le mécanisme à bascule 49
•Support de la plaque & l’éclairage 50
•Installation des vélos sur le porte-vélos 51
•consignes de sécurité 52
•Entretien & Garantie 53
•Description des pièces & dessin d’assemblage 54

4
INTRODUCTIE
De Pro-User SAFFIER fietsdrager maakt deel uit van de familie van fietsdragers
gefabriceerd door Tradekar international BV.
9Trekhaak fietsdrager
9Geschikt voor nagenoeg alle trekhaken, alle fietsen en bandenmaten
9Veilige, betrouwbare en kantelbare drager voor het transport van 4 fietsen
9De fietsen staan in stabiele, verstelbare wielsteunen
9Framebevestiging, dus géén belasting op het crankstel van de fiets
9Flexibele frameklemmen
9Europese typegoedkeur verleend door de RDW
9Verlichting via 7 en 13 polige (Jaegers) stekker
9Eenvoudige en snelle montage op de trekhaak
9Kofferdeksel blijft toegankelijk door eenvoudig te bedienen kantelmechanisme
9Rijgedrag van de auto wordt vrijwel niet beïnvloed
9Inclusief mistachterlicht en achteruitrij verlichting (alleen werkend via 13
polige stekker)
Lees voordat u de drager gaat gebruiken de volgende
veiligheids- en bedieningsinstructies aandachtig door
en handel ernaar.

5
BELANGRIJKE INFORMATIE
Voor gebruik goed doorlezen!
Dit product niet monteren en gebruiken voordat de montagehandleiding en
veiligheidsvoorschriften geheel zijn doorgelezen en duidelijk zijn.
De assemblage en montage van de fietsdrager alleen volgens deze
montagehandleiding uitvoeren.
De stappen die worden genoemd en de veiligheidsinstructies voor montage,
bediening en gebruik van de fietsendrager, moeten beslist worden opgevolgd. Al
de kleinste afwijkingen kan leiden tot verkeerde montage of verkeerd gebruik.
De drager is geschikt voor het vervoeren van maximaal vier fietsen. Let op de
maximaal toelaatbare kogeldruk. U kunt deze vinden op het typeplaatje van de
trekhaak van uw auto (bij de meeste auto’s is deze 75kg). Het totale gewicht van
de drager inclusief de fietsen mag niet hoger zijn dan de maximaal toelaatbare
kogeldruk van de trekhaak.
De maximale belasting op de fietsendrager zelf mag 60kg zijn.
Het eigen netto gewicht van de drager is Ca. 21kg.
Maximale kogeldruk Gewicht fietsendrager Max. belasting
50kg 21kg 29kg
60kg 21kg 39kg
75kg 21kg 54kg
90kg 21kg Max. 60kg
Niet geschikt voor het gebruik op aluminium trekhaken.
Deze montagehandleiding en veiligheidsvoorschriften in de auto bewaren.

6

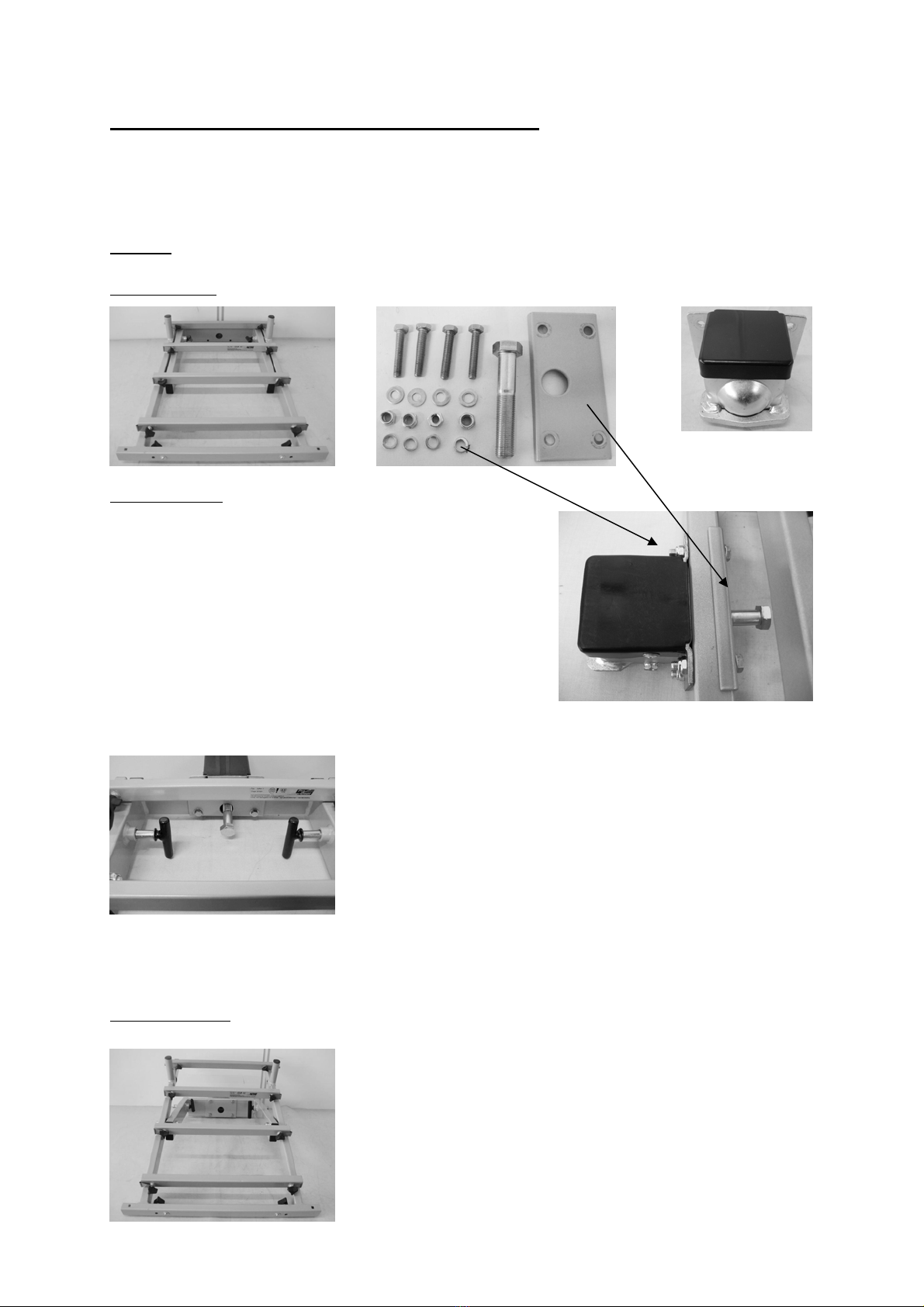

IN ELKAAR ZETTEN VAN DE FIETSENDRAGER
De fietsendrager moet nog afgemonteerd worden. Haal alle onderdelen uit de
verpakking en leg deze overzichtelijk neer. Per stap is duidelijk aangegeven
welke onderdelen nodig zijn voor de montage van de fietsendrager.

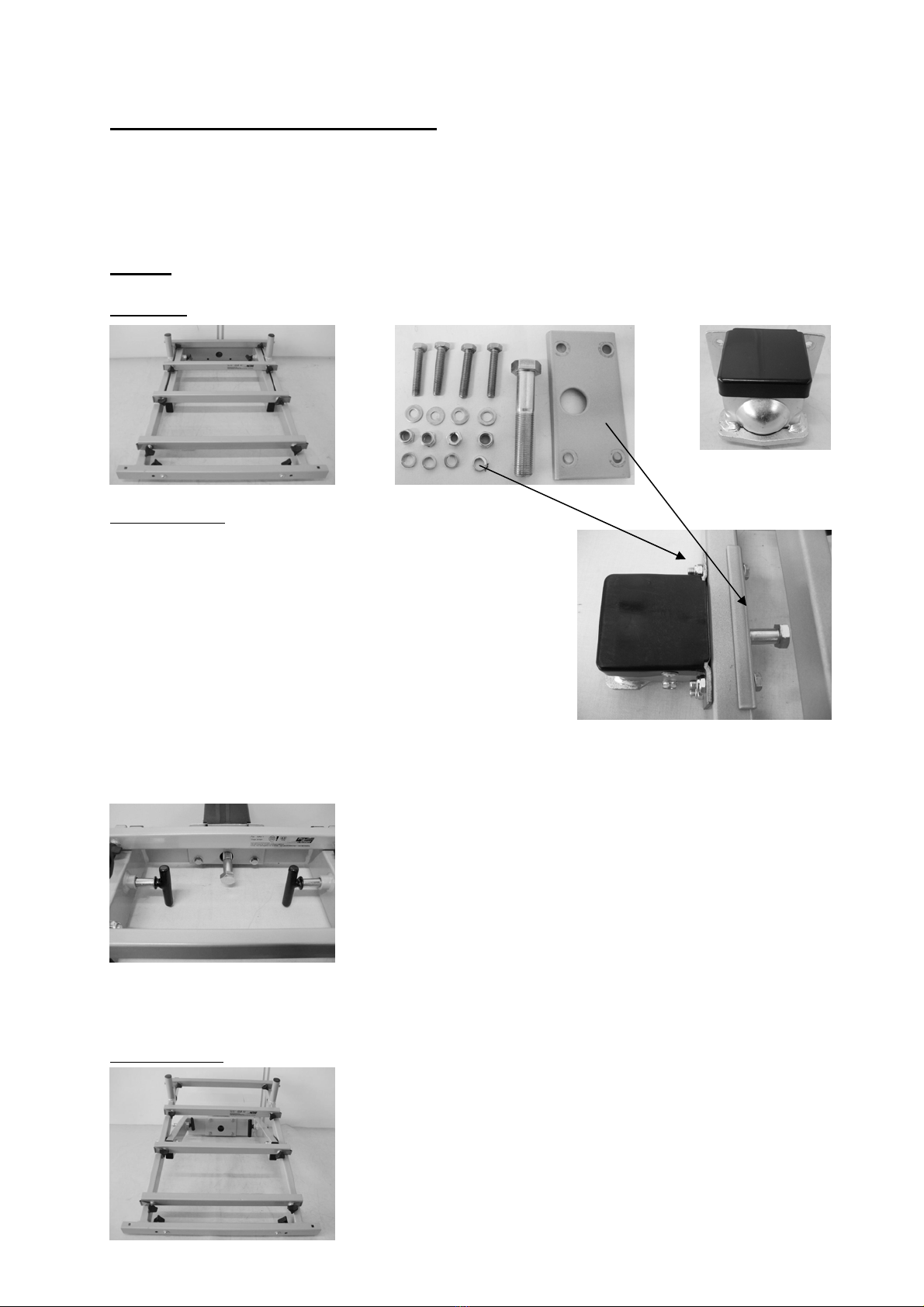

Stap 1
Onderdelen:
De montage:
Schroef met de vier bijgeleverde bouten (M8x50),
ringetjes, veerringetjes en moertjes (M8) de
bevestigingsplaat, het basisframe en de koppeling
aan elkaar. De bevestigingsplaat dient aan de
binnenkant van het basisframe gemonteerd te
worden (zie foto). Zorg dat het gat in de
bevestigingsplaat voor het gat ligt van het
buitenframe zodat de klembout door het gat in de
koppeling gedraaid kan worden. Let verder op dat
de bouten van “binnen” naar “buiten” geplaatst
worden (oftewel de moeren en veerringetjes aan de kant van de koppeling!).
Door het binnenframe te kantelen (eerst de twee
veiligheidsvergrendelingen uittrekken, zie uitleg
pagina 10) kunt u makkelijker de bevestigingsplaat
plaatsen en de moeren vastdraaien! Draai de
veiligheidsvergrendelingen weer terug op de gesloten
stand zodra u het frame gekanteld heeft. Dit
voorkomt dat het binnenframe terugkantelt wanneer
u aan het monteren bent.
Schroef vervolgens de klembout (M16x90) ca. 1 cm in de koppeling. (zie foto
rechtsboven).
Eindresultaat:

7

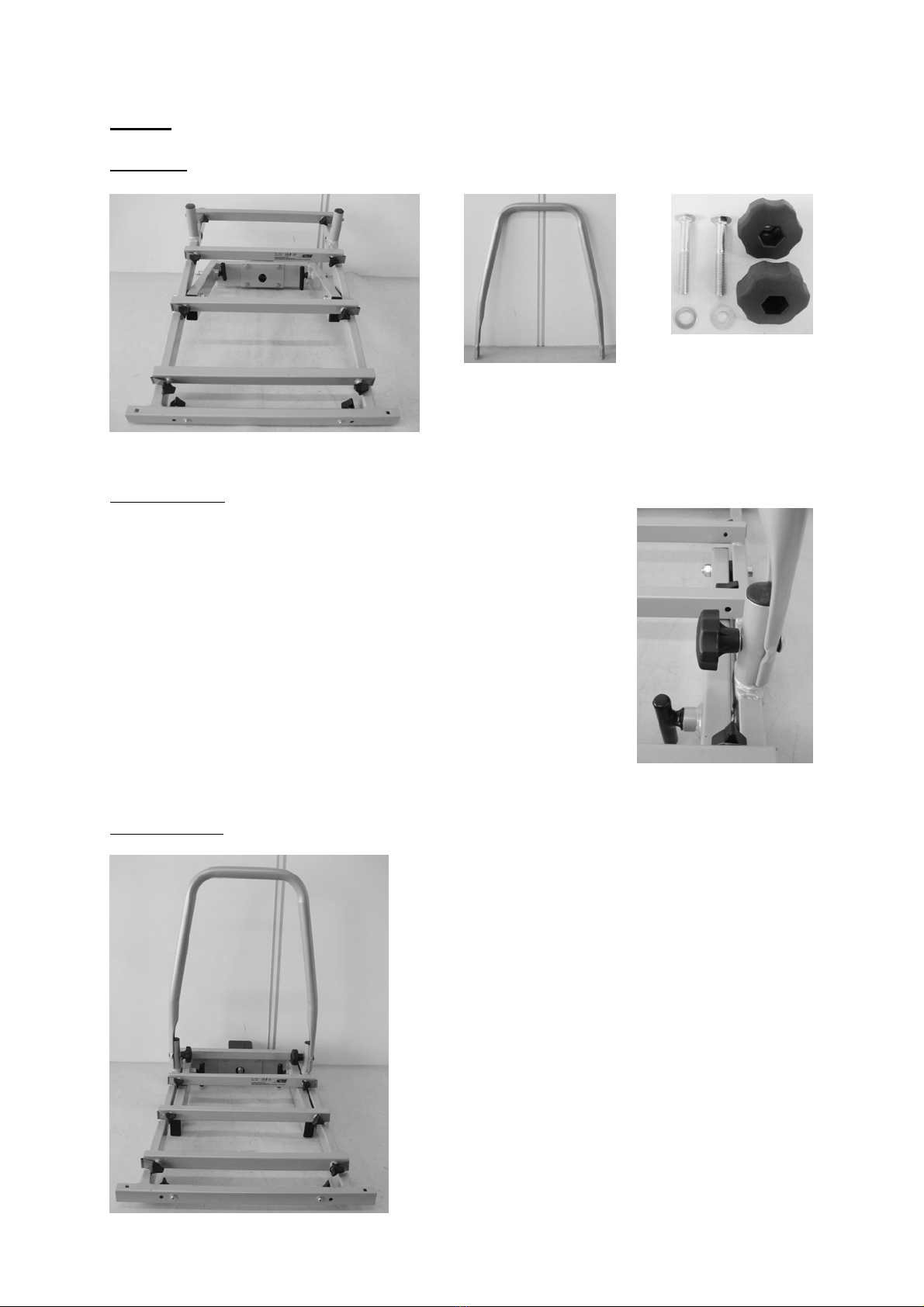

Stap 2
Onderdelen:
De montage:
Schuif nu de U-vormige beugel tegen de buitenkant van de
U-beugelhouders op het basisframe. Bevestig deze U-
vormige beugel met de bijgeleverde slotbouten (M8x60),
sluitringen en kunststof draaiknoppen. Zorg dat de
draaiknop aan de binnenkant zit (zie foto).
Let op: u dient de beide knoppen stevig aan te draaien
zodat de beugel goed op zijn plaats komt.
Zodra deze montage klaar is, kantelt u het binnenframe
weer terug in de rechte stand. Dit vergemakkelijkt de rest
van de montage.
Eindresultaat:

8
Kunststof sterknop Slotbout

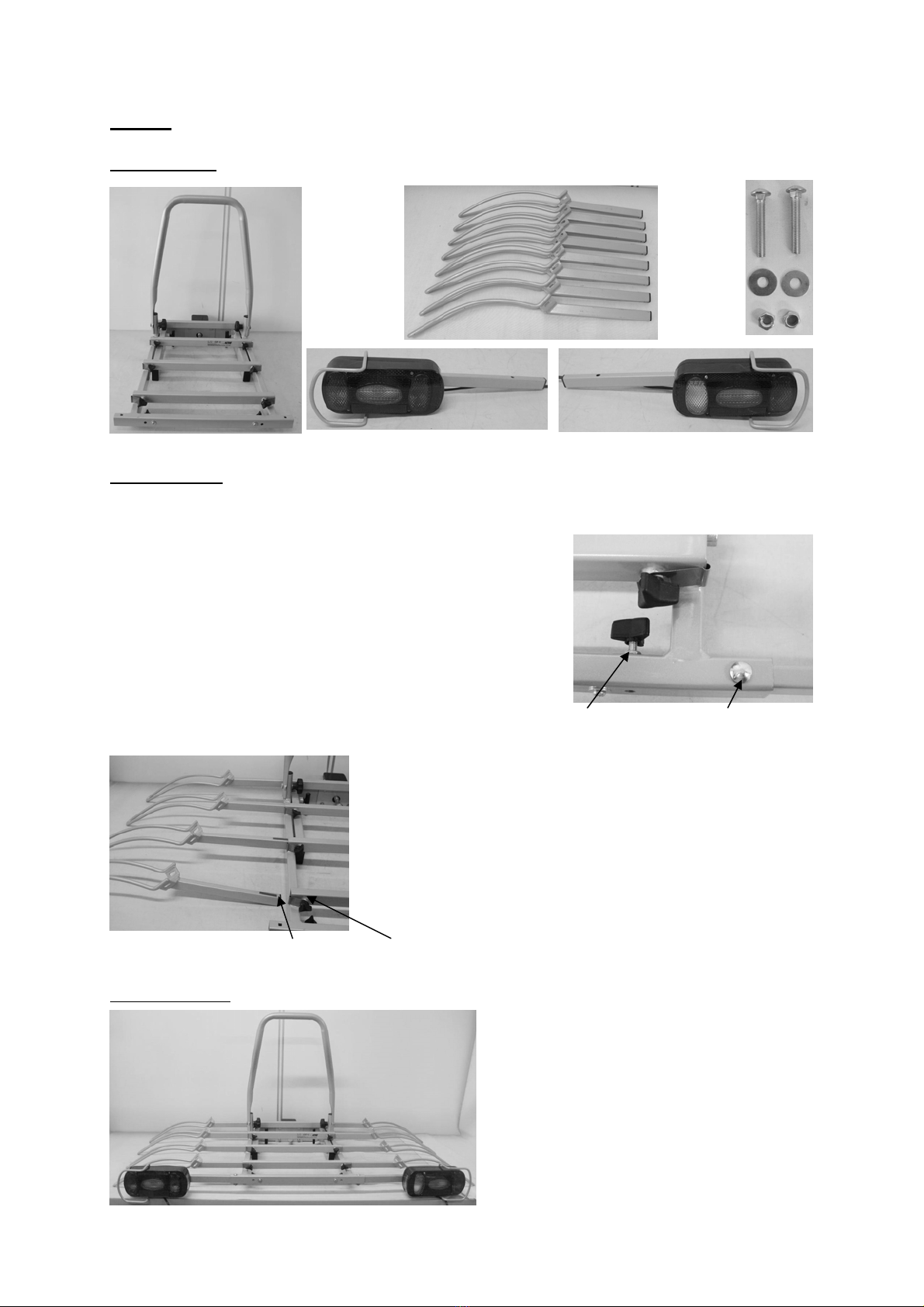

Stap 3
Onderdelen:
De montage:
Schuif de twee achterlichthouders (incl. lampen) in de lamphouderrail (vierkante
buis aan de voorkant van het frame). Let er op dat het met een “R” gemerkte
licht aan de rechterkant wordt gemonteerd (de
mistlamp moet aan de linkerkant). Schroef beide
houders vast met de twee slotbouten, ringetjes en
een zelf borgende moer (M6). Schroef de bout van
boven naar beneden. Om de lichten zo stevig
mogelijk te bevestigen dienen ook de kunststof
sterknoppen, waarvan zich er aan elke kant één
bevindt aan de achterzijde van de lamphouderrail,
aangedraaid te worden.
Schuif vervolgens de acht wielhouders in de
openingen van het basisframe. Let erop dat het
uiteinde van de wielhouders bij het inschuiven naar
beneden is gericht (zie afbeelding). Bevestig de
wielhouders met de kunststof knoppen. Bij het
instellen van de wielhouders mogen deze maximaal
tot aan de rode markering uitgeschoven worden!
Eindresultaat:
Markering Kunststof knop

9
Stap 4
Onderdelen:
De montage:
Draai de schroefjes voor het monteren van de kentekenhouder uit de
lamphouder-rail en monteer vervolgens ook de kentekenhouder aan de rail. De
kentekenhouder moet op gelijke hoogte (of net iets erboven) als de verlichting
liggen.
Met de meegeleverde kabelbindertjes kan de kabel van de lampen aan de
onderkant van de drager netjes vastgezet worden. Let hierbij op dat de kabel het
kantelmechanisme niet in de weg zit.
Schuif de acht korte, zwarte spanbandjes van binnen naar
buiten door de eerste sleuf, dan rond de wielhouder en
vervolgens door de achterste sleuf weer van buiten naar
binnen (zie foto).
Draai de kunststof knop van elke framehouder
helemaal los, zodat de klemsluiting opengevouwen kan
worden. Plaats eerst de kunststoffen ring om de U-
vormige beugel en klem hier de klemsluiting overheen.
Bevestig hier vervolgens de houder weer aan en draai
de kunststoffen knop zodanig aan dat de framehouders
nog net draaibaar zijn (hier moeten immers de frames
van de fietsen aan bevestigd worden). De
spanbandzijde dient ter bevestiging van de fiets.
Eindresultaat:

10

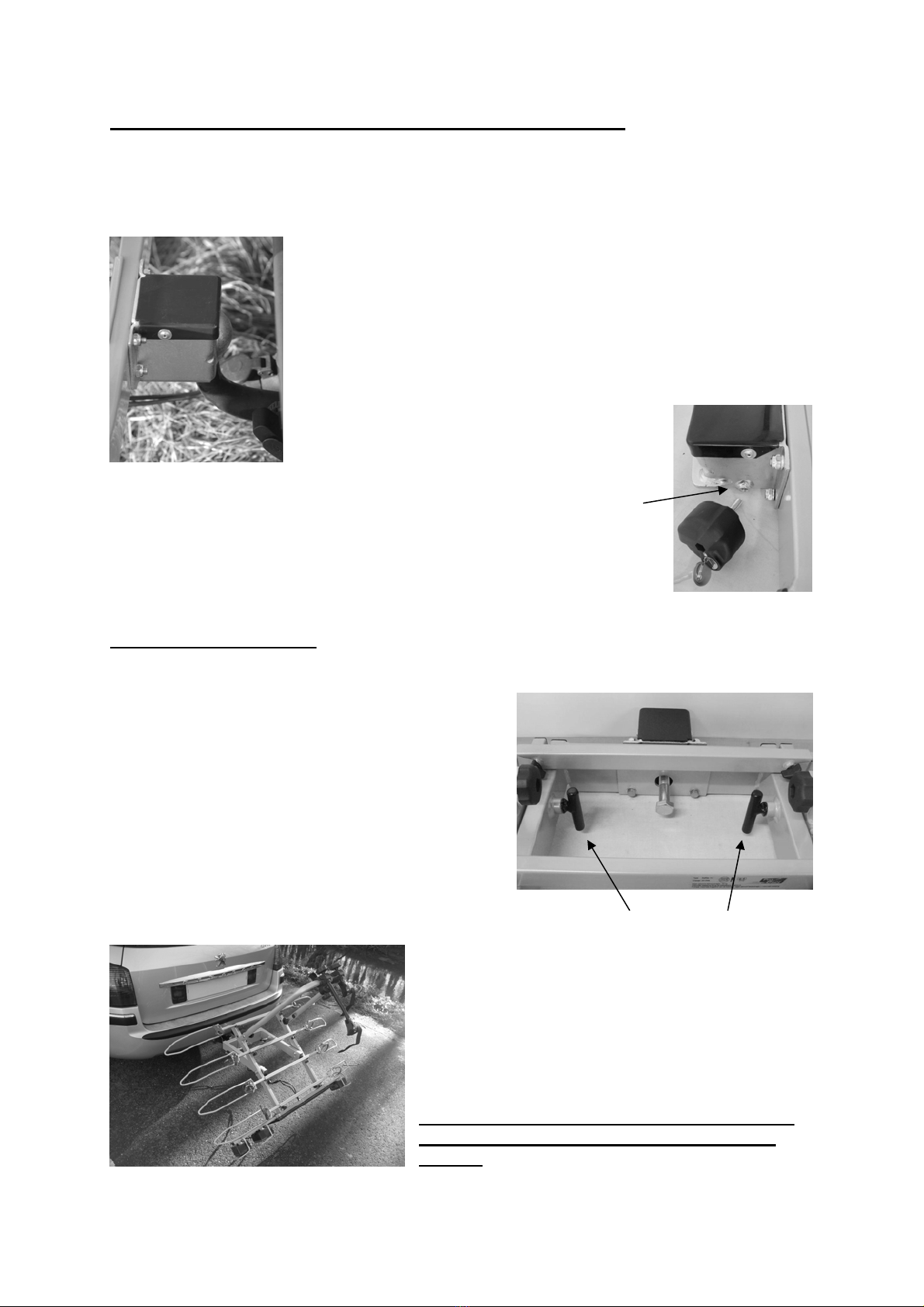

MONTAGE VAN DE FIETSENDRAGER OP DE TREKHAAK
Voor de montage van de fietsendrager kan de auto het beste recht staan, de
motor uit staan en de handrem aangetrokken zijn. Let er op dat de trekhaak
onbeschadigd, schoon en vetvrij is!
Van bovenaf kan de fietsendrager met de koppeling op de
trekhaak van uw auto gemonteerd worden. Draai
vervolgens de dikke bout (M16x90) licht vast. Controleer
daarna of de drager parallel loopt met uw auto (of bumper
van uw auto). Schroef daarna met de bijgeleverde sleutel
de bout stevig vast totdat de drager niet meer kan
bewegen op de trekhaak.
U kunt de fietsendrager d.m.v. het meegeleverde slot
beschermen tegen diefstal. Daartoe draait u het slot in de
opening (zie foto) en draait u de sleutel om ter afsluiting.
KANTELMECHANISME
Om de kofferbak van uw auto gemakkelijk te bereiken, ook als de fietsen op de
drager staan, kunt u gebruik maken van het
kantelmechanisme.
De fietsendrager heeft twee vergrendelingen.
Om de drager te kantelen dient u beide
hendels een kwartslag te draaien zodat ze
horizontaal staan. Vervolgens trekt u de
hendels uit. Houd met één hand de beugel of
fietsen vast, zodat de drager niet
ongecontroleerd kan neerklappen. Nu kan de
drager rustig gekanteld worden.
Om de drager weer in de uitgangspositie te
brengen, tilt u de fietsendrager omhoog en
duwt u de hendels weer naar binnen.
Vervolgens draait u deze een kwart slag
zodat ze weer verticaal staan met het lange
gedeelte naar beneden. U hoort een klik als
ze vergrendeld zijn.
Let op dat beide vergrendelingspennen
vergrendeld zijn voordat u weer gaat
rijden!
Vergrendelingshendels

11

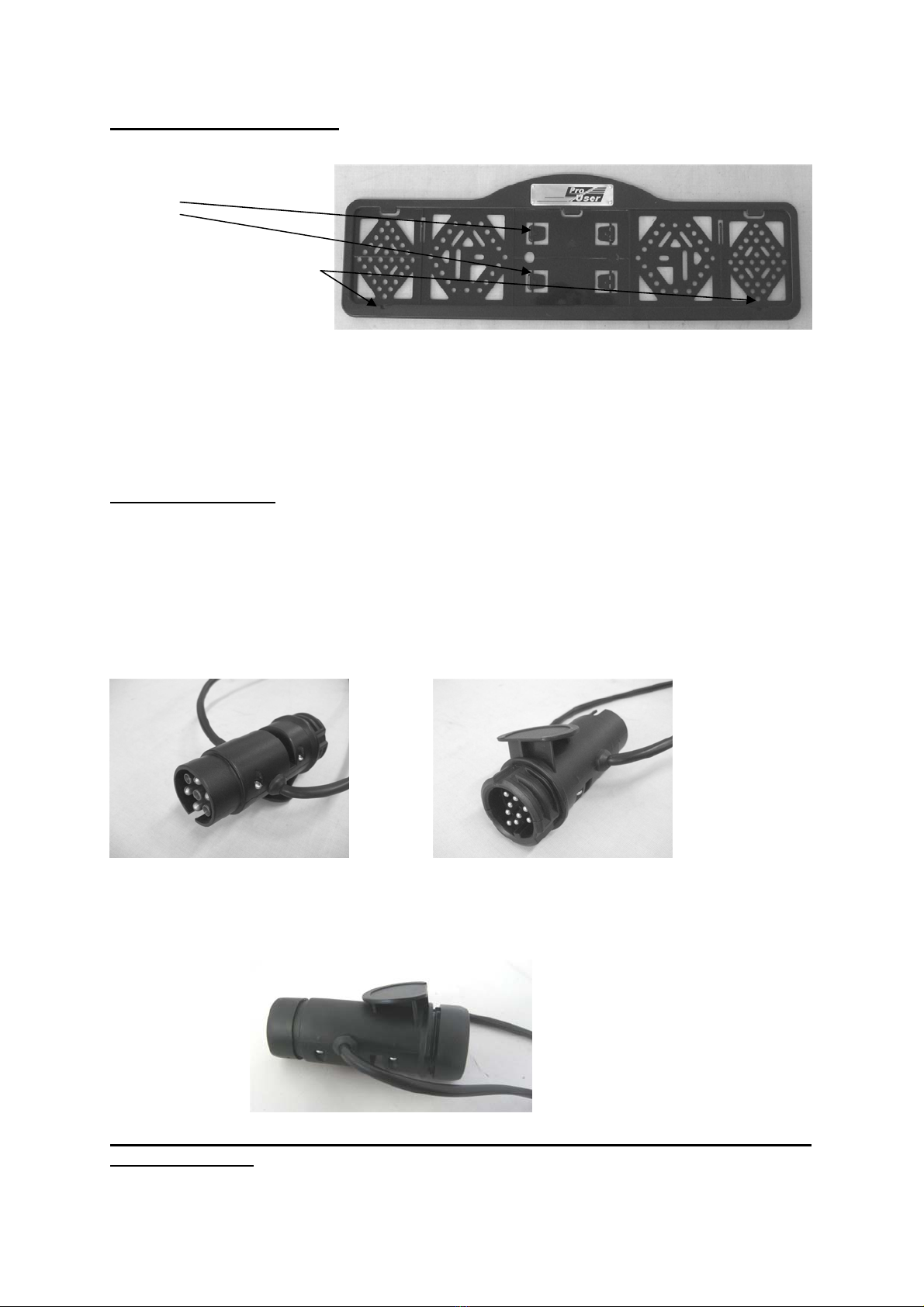

NUMMERPLAATHOUDER
clipjes
uitsparingen voor clipjes
De bevestigingsclipjes voor het bevestigen van de kentekenplaat bevinden zich in
de kentekenplaathouder en kunnen eenvoudig uit het kunststof gedrukt worden.
Vervolgens kan de kentekenplaat met behulp van twee clipjes (onderaan)
vastgezet worden.
DE VERLICHTING
Deze fietsendrager is uitgerust met verlichting. Deze verlichting kan aangesloten
worden op de trekhaak stekkerdoos van uw auto. Aangezien er meerdere soorten
stekkers in omloop zijn, heeft deze drager de keuze uit de gebruikelijke 7-polige
stekker en de 13-polige stekker (Jaegers). Hierdoor is de drager geschikt voor
elke trekhaak!
7-polige stekker 13-polige stekker (Jaegers)
Beide stekkers zitten verwerkt in één behuizing. Over de stekker die niet
gebruikt wordt, moet het bijgeleverde afdekkapje gedaan worden.
Het mistachterlicht en de achteruitrijverlichting werken alleen via de 13-
polige stekker!

12
MONTAGE VAN DE FIETSEN OP DE FIETSENDRAGER
De eerste fiets moet in de achterste wielhouders geplaatst worden (degene die
het dichtst bij de auto is) en met de framehouder aan de U-vormige beugel
vastgemaakt worden.
Stel de wielhouders door middel van
inschuiven en uittrekken zodanig in dat de
wielen van de fiets er zo diep mogelijk in
staan, zo symmetrisch mogelijk. Let op: Trek
de wielhouders maximaal tot aan de rode
markering uit! De wielen worden met de
spanbanden stevig aan de wielhouders
vastgemaakt.
Bevestig de fiets zelf via de framehouder aan
de U-vormige beugel. Aangezien de
framehouders niet plaatsgebonden zijn, kunt
u meerdere posities uitproberen. Het is
belangrijk om de framehouders zo hoog
mogelijk te plaatsen. De fietsen maakt u vast
via de spanbanden. Door het gebruik van
deze spanbanden kan elke fiets gemakkelijk
vastgemaakt worden en wordt het crankstel
van de fiets niet belast!
Zet elke volgende fiets, iedere keer in tegengestelde richting, in de
wielhouders en ga te werk zoals bij de eerste fiets. De vierde fiets
dient met de losse framehouder (zie foto) aan het frame van de
derde fiets bevestigd te worden.
Beveilig tenslotte uw fietsen met de lange zwarte spanband (in
leveromvang). Leg deze hiervoor om de frames van de fietsen en om de U-
beugel en trek de spanband vervolgens goed vast.

13
VEILIGHEIDVOORSCHRIFTEN
Houd de trekhaak schoon en vetvrij.
De drager zal zich na elke bevestiging op de kogel, tijdens de eerst gereden
kilometers gaan “zetten”. Controleer daarom na de eerst gereden kilometers de
bevestiging en stel, indien nodig, de koppeling strakker af.
Controleer de fietsendrager voor gebruik op beschadigingen. Beschadigde of
versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend
originele vervangingsonderdelen.
Voer geen modificaties uit aan de fietsendrager (mechanisch of elektronisch). Dit
kan erg gevaarlijk zijn. Garantie claims worden niet geaccepteerd en wij kunnen
de juiste werking van de fietsendrager niet meer garanderen indien modificaties
zijn uitgevoerd. Wij zijn niet aansprakelijk voor welke schade dan ook
veroorzaakt als resultaat van onjuiste installatie, bediening of modificatie.
Controleer regelmatig de verlichting van de fietsendrager op een juiste werking.
Zorg er altijd voor dat de fietsen goed vastgezet zijn door middel van de
frameklemmen en de wiel spanbandjes.
Gebruik altijd de extra spanband als extra beveiliging voor uw fietsen. Leg deze
om de U-beugel en de frames van de fietsen en trek deze vervolgens goed vast.
Let op dat er geen onderdelen van de fiets tijdens het transport verloren kunnen
worden (accu’s, fietspomp, snelheidsmeters, mandjes, fietstassen, fietszitjes
enz.). Verwijder deze altijd voordat u gaat rijden!
Controleer regelmatig of alle spanbanden, draaiknoppen en bevestigingen goed
vastzitten en indien nodig vastzetten.
Zorg er altijd voor dat tijdens gebruik, het kantelmechanisme goed vergrendeld
is.
Tijdens het rijden de fietsen niet afdekken met een hoes.
Het rijden met een fietsendrager beïnvloedt het weggedrag van
de auto. Pas uw snelheid daarom aan (max. 120km/u). Vermijd
ook plotselinge remacties en stuurbewegingen.
Let op dat bij het achteruit rijden de auto langer
is dan normaal!
Voorts wordt gewezen op de wettelijke eisen die gelden voor het
vervoer van goederen aan de achterzijde van uw voertuig.

14
Bij voertuigen met een elektrische parkeerhulp kan een foutmelding optreden,
indien de fietsendrager gemonteerd is. Schakel de parkeerhulp uit tijdens
gebruik van de fietsendrager.
Indien de auto is voorzien van een automatische opening van de achterklep, dan
moet deze worden uitgeschakeld of uitsluitend handmatig worden geopend,
indien de fietsendrager is gemonteerd.
Vóór gebruik van de autowas centrale de fietsendrager eerst van de trekhaak
halen.
De fietsendrager is niet geschikt voor “off road” gebruik.
Indien de drager niet gebruikt wordt, dient deze van de trekhaak gedemonteerd
te worden.
In geval van defecten of problemen, alstublieft contact opnemen met uw Pro-
User leverancier.
ONDERHOUD
De fietsendrager na gebruik schoon en droog opslaan. Eventueel afspuiten met
een waterslang om modder, en andere vuiligheid te verwijderen.
Houd de trekhaak van de auto schoon en vetvrij.
Houd de koppeling van de fietsendrager schoon en vetvrij.
Controleer regelmatig de fietsendrager op beschadigingen. Beschadigde of
versleten onderdelen dienen direct vervangen te worden. Gebruik uitsluitend
originele vervangingsonderdelen.
Bouten en moeren van de fietsendrager regelmatig controleren en indien nodig
aandraaien.
Beschadigingen aan de lak direct met een (grond)verf behandelen.
Draaiende en bewegende delen regelmatig smeren.
GARANTIE
Dit product heeft een garantieperiode van 2 jaar. Let op: de garantie dekt alleen
een normaal gebruik van de fietsendrager. Op geen enkele manier wordt schade
gedekt die ontstaan is door onjuist gebruik. Dit houdt ook in defecten of
gebreken die zijn ontstaan door slechte of onjuiste montage. Om ervoor zorg te
dragen dat de garantie voorwaarden van toepassing zijn dient u onderhoud
volgens het onderhoudsvoorschrift uit te (laten) voeren. Wij behouden ons het
recht om kosten in rekening te brengen die voortkomen uit reparaties van zaken
die buiten onze controle vallen zoals onjuiste of slechte montage, onjuist
gebruik, schade door ongelukken, enz.

15
ONDERDELENLIJST
Pos
nr. Omschrijving Aantal
Maat
1Koppeling 1
2Zelfborgende moer 4 M8
3Veerring 4 M8
4Kunststof eindkap 4 60×25
5Basis binnenframe 1
6Eindpositie stopblok 2
7Bevestigingsplaat 1
8Sluitring 4 M8
9Zeskantbout 4 M8×50
10 Klembout 1 M16×90
11 Kunststof wielhouder eindkap 8 25×15
12 Wielhouder 8
13 Spanband 8
14 Kunststof eindkap 4 25×15
15 Lampenbeugel 2 Rechts = links
16 Achterlicht (rechts) 1
17 Sluitring 4 M5
18 Zelfborgende moer 4 M5
19 Sluitring 2 M5
20 Schroefje 2
21 Nummerplaathouder 1
22 Zelfborgende moer 2 M6
23 Sluitring 2 M6
24 Slotbout 2 M6×40
25 Achterlicht (links) 1
26 RVS wielhouder clip 8
27 Sterknop 10 M6×12
28 Basis buitenframe 1
29 Zelfborgende moer 2 M10
30 Sluitring 4 M10
31 Kunststof ring 2 M10
32 Inbusbout 2 M10x65
33 Slotbout 2 M8×60
34 Eindkap 2
35 Kunststof draaiknop 2 M8
36 Eindkap 2 40×20
37 Veiligheidsvergrendeling 2
38 U-beugel 1
39 Framehouder kort 2
40 Framehouder lang 1
41 Framehouder 1

16
EXPLOSIETEKENING

17
EINFÜHRUNG
Der Pro User Fahrradträger SAFFIER ist ein Teil der Familie von Fahrradträgern
hergestellt von Tradekar International BV.
9Kupplungs - Fahrradträger
9Passend für fast alle Kupplungen, alle Fahrräder und Reifengrößen
9Sicherer und zuverlässiger abklappbarer Träger für den Transport von 4
Fahrrädern
9Die Fahrräder stehen in stabile, verstellbare Radschienen
9Rahmenbefestigung, folglich keine Belastung auf die Pedale von den
Fahrrädern
9Flexibele Rahmenhalter
9Europäische Betriebsgenehmigung erteilt vom RDW
9Beleuchtung mittels 7 und 13 polige (Jaegers) Stecker
9Einfache und schnelle Montage auf die Anhängerkupplung
9Kofferaumdeckel bleibt zugänglich durch den einfach zu bedienenden
Klappmechanismus
9Das Fahrverhalten vom KFZ wird fast nicht beeinflusst
9Inklusive Nebel- und Rückfahrscheinwerfer (nur Betrieb über 13-Pol-Stecker)
Lesen Sie bevor Sie den Träger benutzen sorgfältig die
Montageanleitung und die wichtigen Informationen
durch und handeln Sie danach.

18
WICHTIGE INFORMATIONEN
Vor Erstgebrauch lesen!
Dieses Produkt nicht montieren und benützen, bevor die Montageanleitung und
die Sicherheitsvorschriften völlig durchgelesen worden und klar sind.
Der Heckträger muss sicher gemäß diese Montageanleitung montiert werden.
Die in dieser Benutzerinformation aufgeführten Arbeitsschritte, Maßangaben und
Sicherheitshinweise für die Montage, Handhabung und Nutzung des
Heckträgersystems müssen unbedingt eingehalten werden. Bereits geringste
Abweichungen können zu fehlerhaftem Aufbau bzw. fehlerhafter Benutzung
führen.
Der Träger ist geeignet für den Transport von bis zu vier Fahrrädern. Bitte
beachten Sie die maximale Stützlast. Diese Angabe finden Sie auf dem
Typenschild Ihres Autos (meistens 75kg). Das Gesamtgewicht des Trägers
inklusive Fahrräder darf diese Angabe auf der Anhängerkupplung nicht
überschreiten.
Das maximale Gewicht der Fahrräder kann 60kg sein.
Das Eigengewicht des Trägers ist ca. 21kg.
Max. Stützlast
Anhängerkupplung Eigengewicht Fahrradträger Max. Nutzlast am Fahrradträger
50kg 21kg 29kg
60kg 21kg 39kg
75kg 21kg 54kg
90kg 21kg Max. 60kg
Nicht geeignet für den Gebrauch auf Aluminium Anhängerkupplungen.
Diese Montageanleitung und Sicherheitsvorschriften im Fahrzeug mitführen.

19
MONTAGE DES FAHRRADTRÄGERS
Der Fahrradträger muss noch komplettiert werden. Holen Sie alle Bauteile aus
der Verpackung und legen diese übersichtlich hin. Jeder Arbeitsschritt wird
beschrieben und zeigt Ihnen deutlich welche Bauteile Sie für die Montage des
Fahrradträgers benötigen.
Step 1
Bauteile:
Die Montage:
Schrauben Sie mit den vier mitgelieferten
Schrauben (M8x50), Scheiben, Federscheiben und
Muttern (M8) die Befestigungsplatte, das
Basisaußenteil und die Kupplung leicht zusammen.
Die Befestigungsplatte muss an die Innenseite des
Basisaußenteils montiert werden (siehe Foto).
Sorgen Sie dafür, dass die Bohrung der
Befestigungsplatte mit der Bohrung des
Außenrahmens übereinstimmt damit die
Klemmschraube eingedreht werden kann. Achten
Sie darauf, dass die Schrauben von innen nach außen platziert werden (die
Muttern und Federscheiben an der Kupplungsseite!).
Wenn Sie das Basisinnenteil abklappen (erst die zwei
Sicherheits Verriegelungen herausziehen, sehe Seite
23) können Sie besser die Befestigungsplatte
platzieren und die Schraubenverbindung festdrehen!
Drehen Sie die Verriegelungen wieder zurück damit
diese verriegeln, sobald der Rahmen zurück geklappt
ist. Nicht das es passiert das der Innenrahmen
abklappt, während Sie am Montieren sind.
Die Schraube (M16x90) ca. 1 cm in die Kupplung hineinschrauben (siehe Foto
rechts oben).
Endergebnis:

20
Step 2
Bauteile:
Die Montage:
Schieben Sie nun den U-Bügel auf die U-Bügelhalter von
dem Basisinnenteil. Befestigen Sie diesen U-Bügel mit den
mitgelieferten Schloss-Schrauben (M8x60), Scheiben und
Kunststoff Rändelmuttern. Achten Sie darauf, dass sich der
Drehknopf an der Innenseite befindet (siehe Foto).
Achtung: Sie sollen beide Kunststoff Rändelmuttern sehr
fest anziehen, sodass der U-Bügel sich passgenau auf die
U- Bügelhalterung ansetzt.
Sobald diese Montage erledigt ist, klappen Sie den
Innenrahmen wieder zurück in die Endlage. Das
vereinfacht den Rest von der Montage.
Endergebnis:
