QU-AX Havana 54 04 26P Series User manual

First steps
First dreams
Quax®
Handboek Manuel Bauanleitung Manual
V1.0 Jul 2018
Nederlands : pagina 2
Français : page 14
Deutsch : Seite 26
English : page 38
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen

Quax®
First dreams
First steps
GEBRUIK
Stel de kast samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
HAVANA 54 04 26Pxx

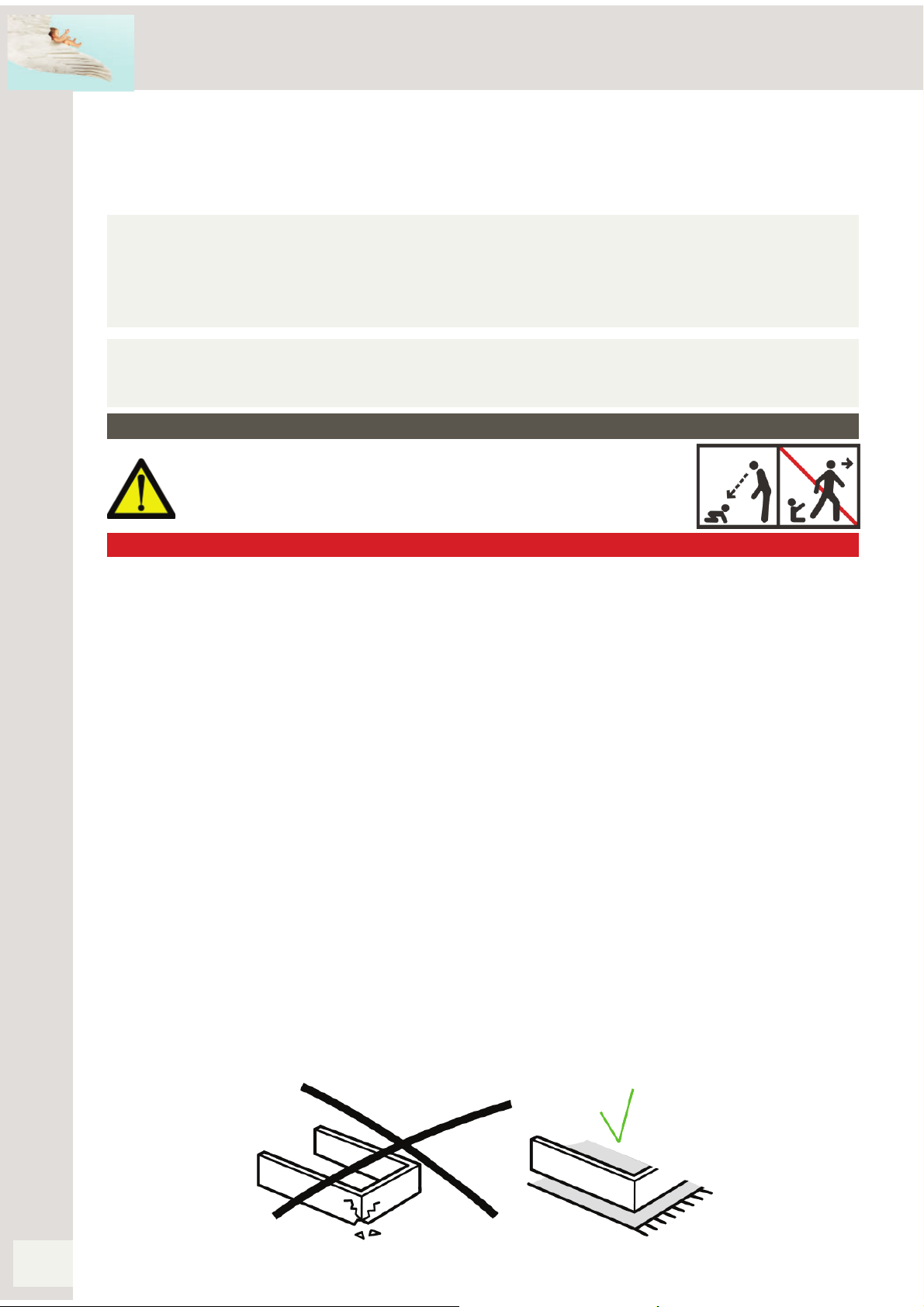

Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN
OM RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF
HOU ZE BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
WAARSCHUWING : LAAT HET KIND NIET ONBEWAAKT ACHTER
1. Waarschuwingen
NEDERLANDS
BELANGRIJK : TE BEWAREN VOOR TOEKOM-
STIG GEBRUIK EN ZORGVULDIG TE LEZEN.
Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.

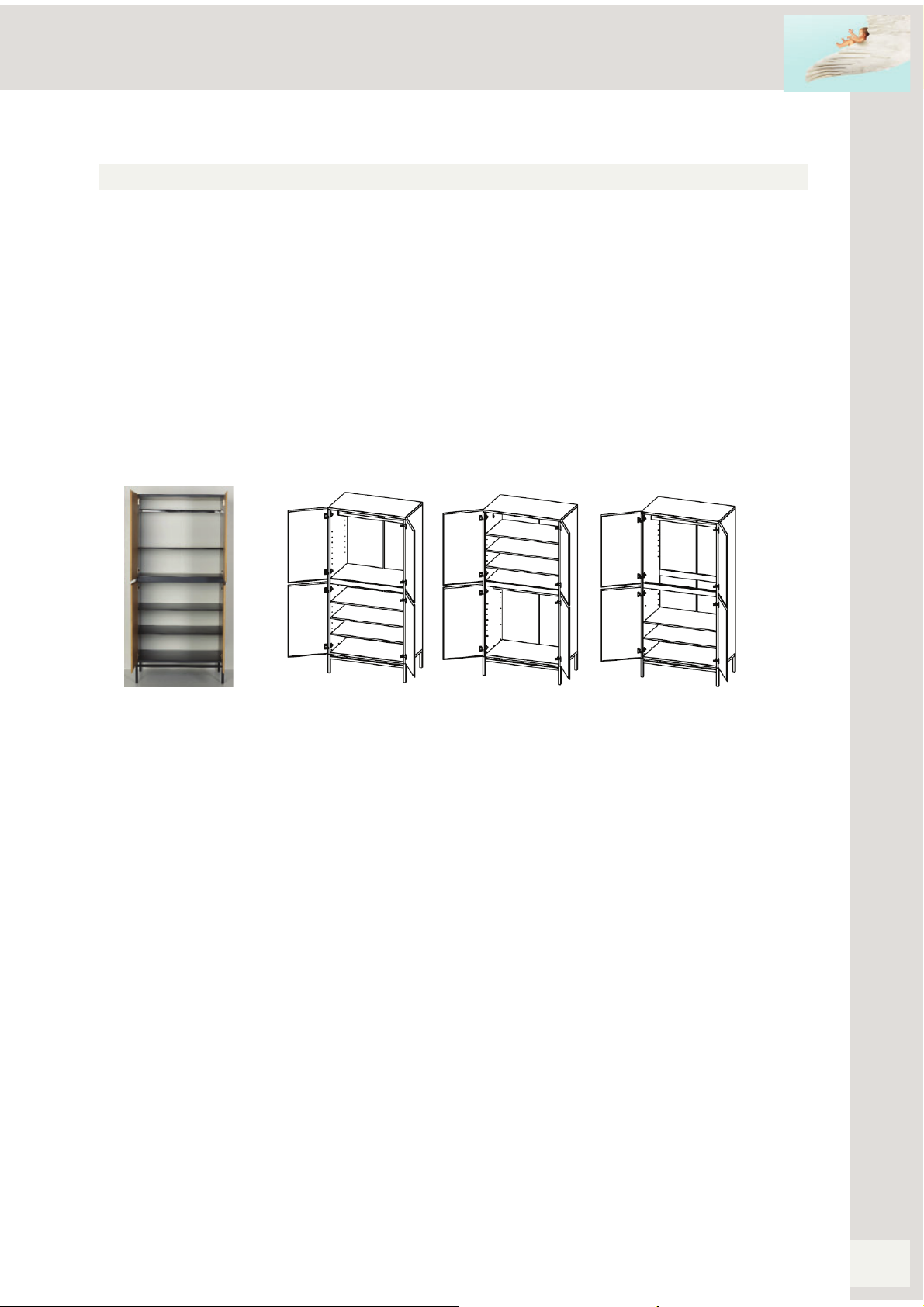

Productinformatie
Afmetingen van de gemonteerde kast : 94x57x197H cm
Onderstel : metaal zwart geëpoxeerd
Bovenbouw : Mdf, polyurethaan gebaseerd systeem aangebracht in 3 lagen getest op
EN 71-3 voor primer en eindlak. In geval van Moonshadow met massief berkenhout.
Uitgerust met vier mobiele leggers en een kleerhanger
Beschikbare kleuren (xx) : zie www.quaxpro.eu
Nettogewicht : 100 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het ID-nummer te vinden op het meubel.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

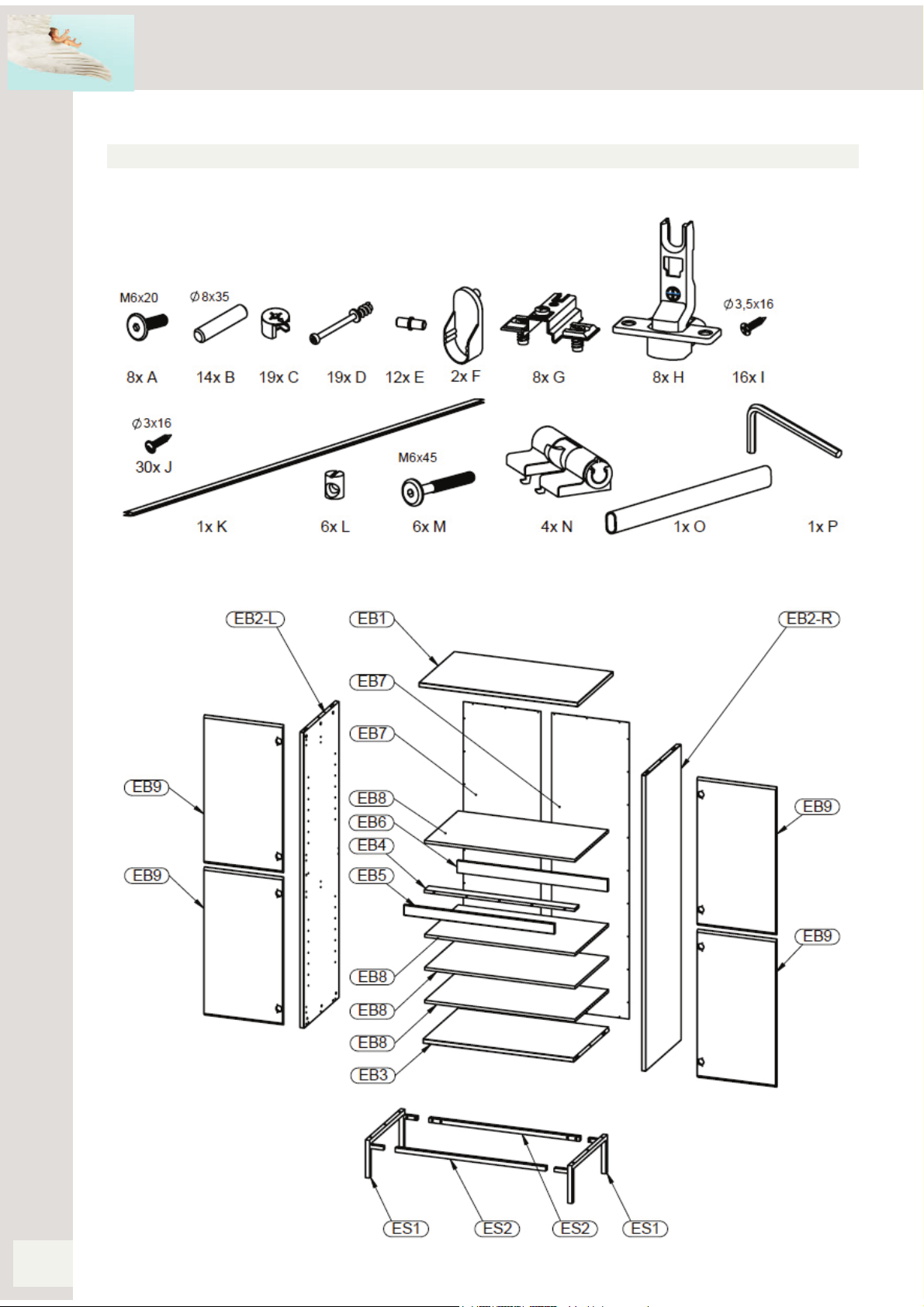

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5
4. Het in elkaar zetten van de kast
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Stap 1 : Gebruik beide onderstellen ES1, beide dwarsbalken ES2 en acht bouten A.
Duw een dwarsbalk (ES2) op de flenzen in een onderstel (ES1). Duw twee bouten (A) in de boringen van
de dwarsbalk en draai vast in de flenzen. Herhaal met de andere dwarsbalk. Duw nu het andere onderstel
op de dwarsbalken, plaats de bouten en draai deze vast.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Stap 2 : Gebruik het bovenblad EB1 en zes verbindingsbouten D
Draai de verbindingsbouten (D) vast in de boringen onderaan het bovenblad (EB1)
Stap 3 : Gebruik de bodem EB3, vier houten drevels Ben zes excentrieken C
Duw twee houten drevels (B) in de boringen op de zijkanten van de bodem (EB3). Duw de excentrieken (C) in
de boringen op de uiteinden van de bodem.
Stap 4 : Gebruik het tussenprofiel EB4, vier houten drevels Ben vijf excentrieken C
Duw de houten drevels (B) in de boringen op de zijkanten van het tussenprofiel (EB4). Duw de excentrieken (C)
in de boringen aan de binnenkant van het profiel.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Stap 5 : Gebruik het achterste profiel EB5 en drie verbindingsbouten D
Draai de verbindingsbouten (D) vast in de boringen aan de binnenkant van het profiel (EB5).
Stap 6 : Gebruik de gemonteerde onderdelen AB3 en AB4
Duw het achterste profiel (AB4) met zijn verbindingsbouten in de boringen en over de houten drevels van
het tussenprofiel (AB3). Span de excentrieken aan.
Stap 7 : Gebruik het voorste profiel EB6, twee houten drevels Ben twee excentrieken C
Duw de houten drevels (B) in de boringen op de zijkanten van het profiel (EB6). Duw de excentrieken (C)
in de boringen aan de binnenkant van het profiel.

Quax®
First dreams
First steps
www.quax.eu [email protected]
8
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Stap 8 : Gebruik beide eindzijden EB2 (L en R), vier houten drevels B, twaalf verbindingsbouten D, zes excen-
trieken C, acht scharnierplaatjes G, twaalf legboordhouders Een twee kleerroedehouders F
Duw twee houten drevels (B) in de boringen bovenaan de zijden (EB2 L en R). Duw drie excentrieken (C) in de
boringen bovenaan de zijden. Draai drie verbindingsbouten (D) vast in de boringen onderaan de zijden. Draai
twee verbindingsbouten (D) vast in de boringen in het midden van de zijden. Bevestig de scharnierplaatjes (G)
met de voorziene schroeven in de boringen onderaan, in het midden en bovenaan de voorkant van de zijden.
Duw zes legplankhouders (E) in de boringen aan de binnenkant van de zijde, let erop dat deze zich op dezelfde
hoogte bevinden. Duw de kleerroedehouders (F) in de boringen bovenaan de zijden.
Stap 9 : Gebruik de vier deuren EB9, acht scharnieren Hen zestien houtschroeven I
Duw de scharnieren (H) in de boringen van de deuren (EB9) en draai vast met twee houtschroeven (I).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Stap 10 : Gebruik de gemonteerde onderdelen AB1, AB2, AB5, AB6 en AB7 (Len R)
Duw de eindzijden (AB7 L en R) met hun verbindingsbouten in de boringen en over de houten drevels
van het voorste tussenprofiel (AB6), het achterste tussenprofiel (AB5) en de bodem (AB2). Draai de ex-
centrieken vast. Duw het bovenblad (AB1) met zijn verbindingsbouten in de boringen en over de houten
drevels van de zijden. Draai de excentrieken vast.

Quax®
First dreams
First steps
10
www.quax.eu [email protected]
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen

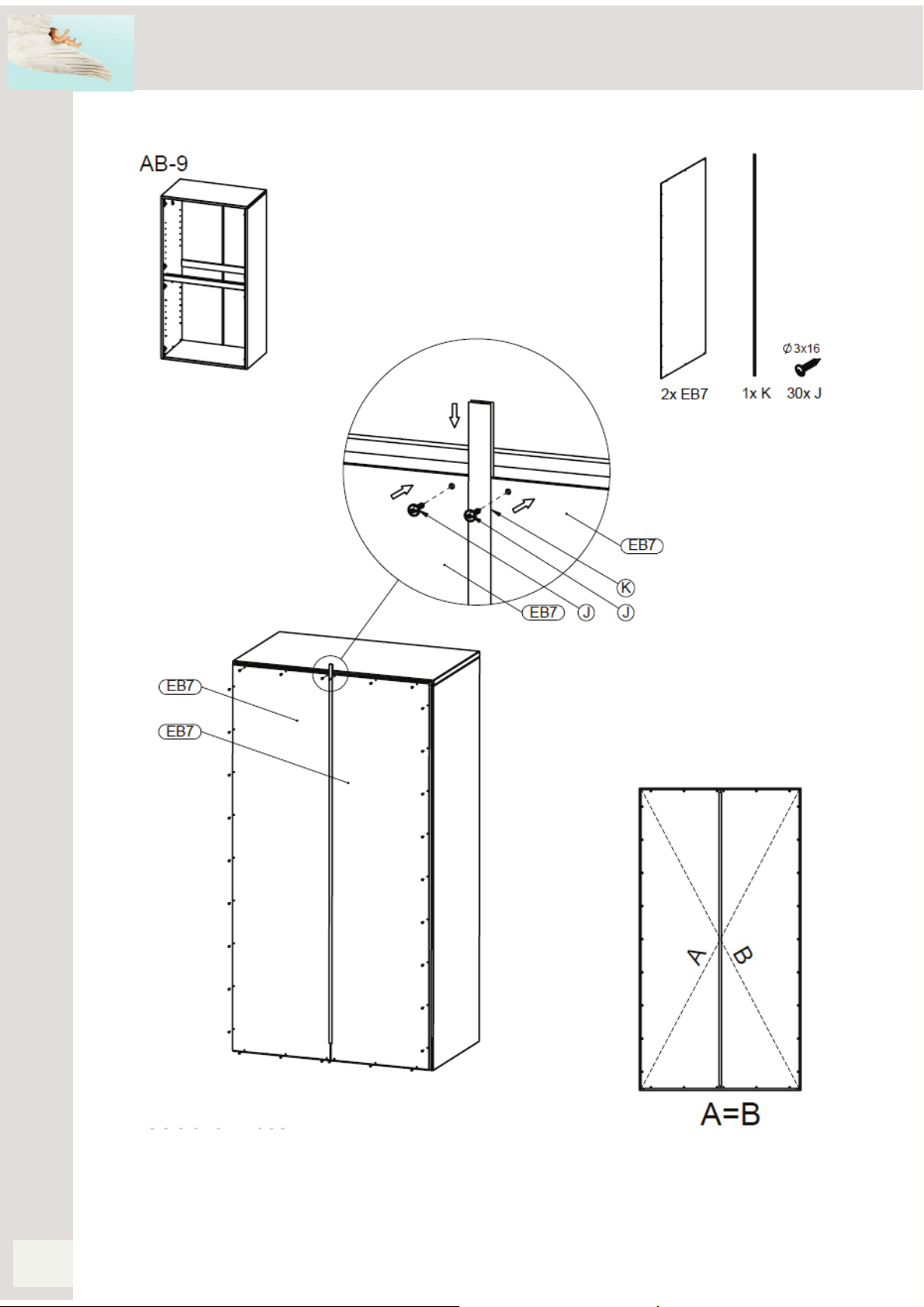

Stap 11 : Gebruik de onderdelen van stap 10, beide ruggen EB7, dertig houtschroeven Jen het verbindingspro-
fiel K
Schuif de ruggen (EB7) in het verbindingsprofiel (K). Plaats de ruggen evenwijdig op de achterkant van de struc-
tuur. Kontroleer indien afstand A = B. Schroef de ruggen vast in de structuur met de houtschroeven (J).

First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
www.quax.eu
[email protected]
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Stap 12 : Gebruik de gemonteerde onderdelen AB9 en AS, zes cylindrische moeren L en zes bouten M
Duw de cylindrische moeren (L) in de boringen onderaan de binnenkant van de eindzijden. Plaats de
bovenbouw op de boringen van het onderstel. Duw de bouten (M) door deze boringen en draai ze vast in
de moeren.

Quax®
First dreams
First steps
12
www.quax.eu [email protected]
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Stap 13 : Gebruik de gemonteerde onderdelen AB10, AB8 en vier deurremmen N
Duw de deuren (AB8) met hun scharnieren op de scharnierplaatjes van de eindzijden en schroef ze vast met de
voorziene bouten. Duw een deurrem (N) op de bovenste scharnieren.

First steps
First dreams
Quax®
13
www.quax.eu
[email protected]
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Stap 14 : Gebruik de onderdelen van stap 13, vier legplanken EB8 en één kleerroede O
Plaats de legplanken (EB8) op hun legboordhouders en de kleerroede (O) op hun dragers.

Quax®
First dreams
First steps
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cet armoire.
Mise en service : Avant d’utiliser l’armoire prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate de l’armoire.
Nettoyage et entretien : Nettoyez l’armoire avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
www.quax.eu [email protected]
14

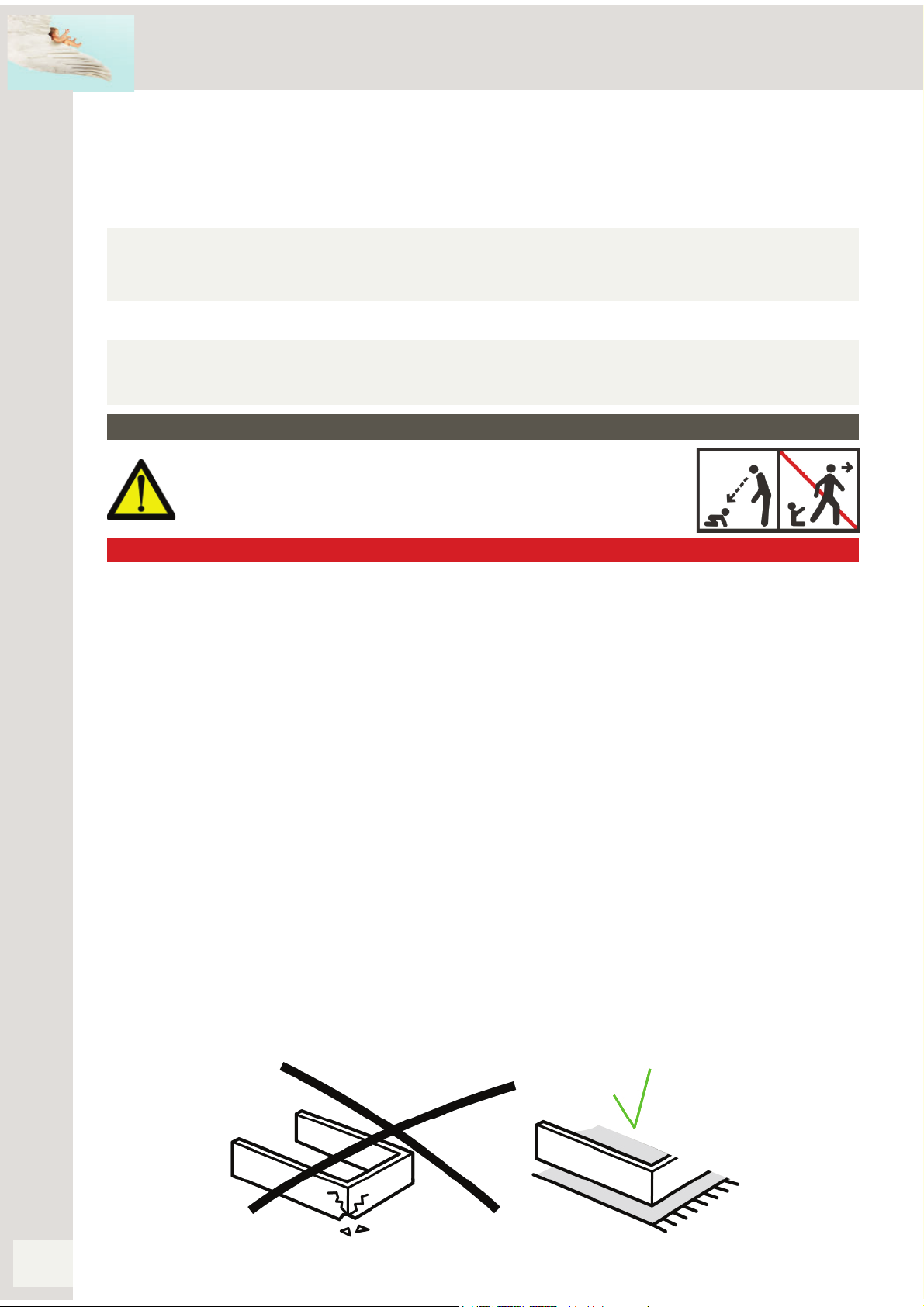

Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
1. Avertissements
FRANCAIS
IMPORTANT -ACONSERVER POUR DE FUTURS
BESOINS DE REFERENCE - A LIRE ATTENTIVE-
MENT.
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.

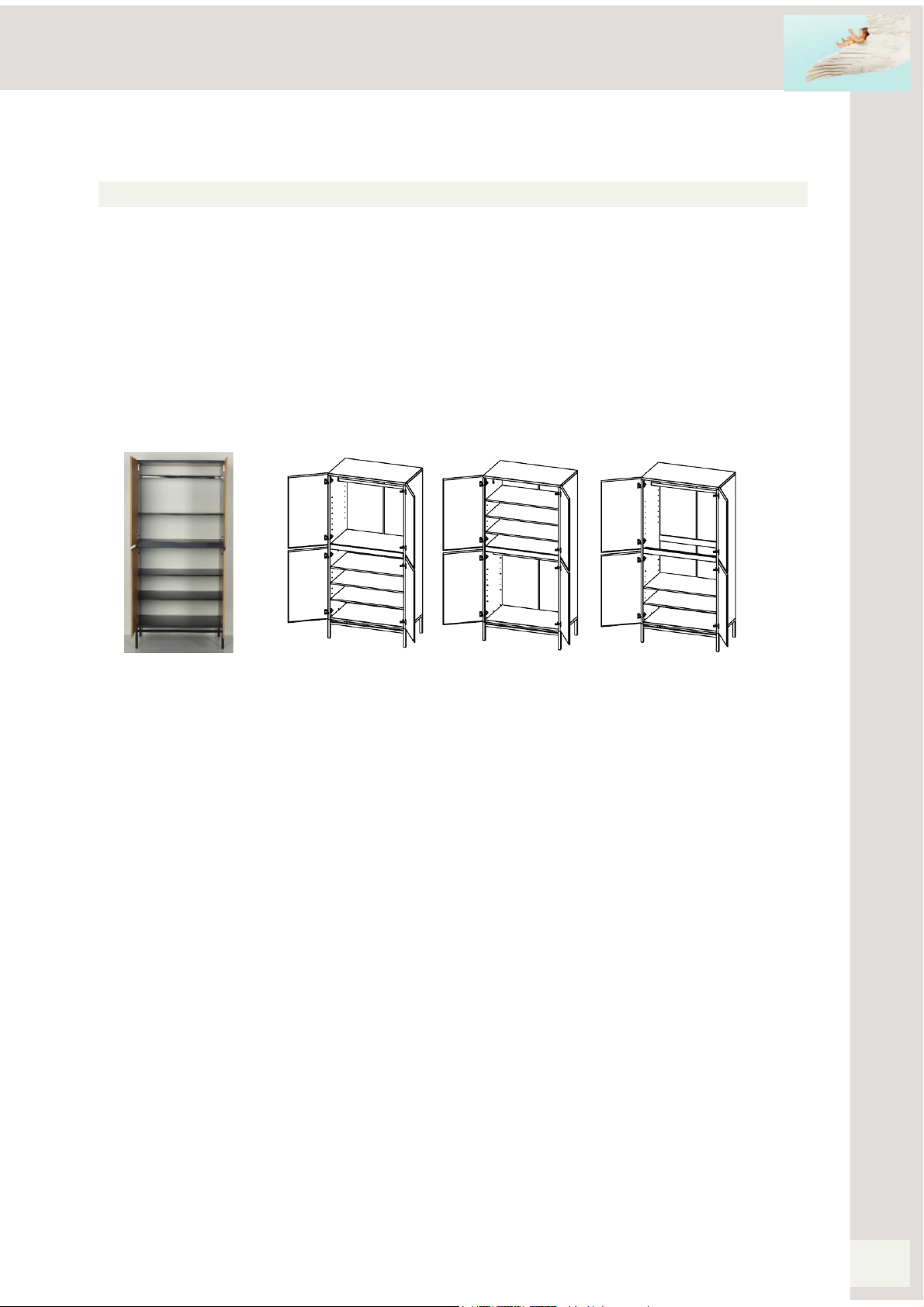

Information produit
Dimensions de l’armoire assemblée : 94x57x197H cm
Piètement : métal époxy noir
Superstructure : Mdf, système à base de polyuréthane appliqué en 3 couches testées
selon EN 71-3 pour l’apprêt et la laque de finition. En cas du Moonshadow avec du bois
de bouleau massif
Munis de quatre étagères mobiles et d’un tringle
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 100 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et le numéro ID à trouver sur le meuble même.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
15
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
16
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
4. Montage de l’armoire
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Etape 1 : Utilisez les deux piètements ES1, les deux traverses ES2 et huit boulons A
Poussez une traverse (ES2) sur les brides d‘un cadre (ES1). Poussez deux boulons (A) dans les trous de
la traverse et serrez les dans les brides. Répétez avec l’autre traverse. Poussez maintenant l’autre piète-
ment sur les traverses, placez les boulons et serrez.

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
18
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Etape 2 : Utilisez le plateau EB1 et six boulons de raccord D
Serrez les boulons de raccord (D) dans les perçages en bas du plateau (EB1).
Etape 3 : Utilisez le fond EB3, quatre chevilles en bois Bet six excentriques C
Poussez deux chevilles en bois (B) dans les perçages sur les côtés du fond (EB3). Poussez les excentriques
(C) dans les trous en bas du fond.
Etape 4 : Utilisez le profil intermédiaire EB4, quatre chevilles en bois Bet cinq excentriques C
Poussez les chevilles en bois (B) dans les perçages sur les côtés du profil (EB4). Poussez les excentriques (C)
dans les trous en bas du profil.

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Etape 5 : Utilisez le profil arrière EB5 et trois boulons de raccord D
Serrez les boulons de raccord (D) dans les perçages à l’intérieur du profil (EB5).
Etape 6 : Utilisez les pièces assemblées AB3 et AB4
Poussez le profil arrière (AB4) avec ses boulons de raccord dans les trous et à travers les chevilles en bois
du profil intermédiaire (AB3). Serrez les excentriques.
Etape 7 : Utilisez le profil avant EB6, deux chevilles en bois Bet deux excentriques C
Poussez les chevilles en bois (B) dans les perçages sur les côtés du profil (EB6). Poussez les excen-
triques (C) dans les trous à l’intérieur du profil.

Quax®
First dreams
First steps
www.quax.eu [email protected]
20
HAVANA 54 04 26Pxx Armoire avec 2+2 portes
Wardrobe with two+two doors
Kleerkast met twee+twee draaideuren
Schrankwand mit zwei+zwei Türen
Etape 8 : Utilisez les deux côtés terminaux EB2 (L et R), quatre chevilles en bois F, douze boulons de raccord D,
six excentriques C, huit plaquettes de charnière G, douze supports d’étagère E et deux supports pour la tringle F
Insérez deux chevilles en bois (B) dans les perçages supérieurs des côtés (EB2 L et R). Poussez trois excen-
triques (C) dans les trous supérieurs des côtés. Fixez trois boulons de raccords (D) dans les trous en bas des cô-
tés. Fixez deux boulons de raccords (D) dans les trous au milieu des côtés. Fixez les plaquettes de charnière (G)
avec les vis prévues dans les perçages en bas, au milieu et en haut de l’avant des côtés. Poussez six supports
d’étagère (E) dans les perçages à l’intérieur des côtés, faire en sorte qu’ils sont à la même hauteur. Poussez les
supports du tringle (F) dans les perçages sur le côté supérieur.
Etape 9 : Utilisez les quatres portes EB9, huit charnières Het seize vis à bois I
Poussez les charnières (H) dans les perçages des portes (EB9) et serrez les avec deux vis à bois (I).
