QU-AX COCOON 54F01-0300 Series User manual

COCOON 54F01-0300x
Quax
®
Be Inspired
Commode à 3 tiroirs et compartiment ouvert
Dresser with 3 drawers and open compart-
ment
Commode met drie laden en open vak
Kommode mit 3 Schubladen und offenem
Fach
Handboek
Pagina 2
V2.2 Nov 2021
Manuel
Page 10
Bauanleitung
Seite 18
Manual
Page 26
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]

COCOON 54F01-0300x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
VOOR HET GEBRUIK VAN DIT PRODUCT ALLE PLASTIEKVERPAKKING WEGNEMEN OM
RISICO OP VERSTIKKING TE VOORKOMEN. VERNIETIG DEZE VERPAKKING OF HOU ZE
BUITEN HET BEREIK VAN BABY’S EN KINDEREN.
Stel de commode samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Dit is een meubel op pootjes. Gelieve voor iedere verplaatsing het meubel op te tillen en niet te verschuiven over de vloer
of tapijt. Daardoor opgelopen schade wordt niet vergoed.
1. WAARSCHUWINGEN en GEBRUIK
WAARSCHUWING : LAAT JE KIND NIET ONBEWAAKT ACHTER
BELANGRIJK : TE BEWAREN VOOR TOEKOMSTIG
GEBRUIK - ZORGVULDIG TE LEZEN.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat bevin-
den, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of blijven hangen
met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging betekent. Controleer
regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij vaststell-
ing ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van dit
meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas verwarming
enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestanddelen
en met warm water. Ten einde opzwelling en eventuele verkleuring van de houtplaten tegen te gaan dient elk
gemorst product dadelijk te worden weggenomen en opgekuist.
2
Een mooi en ongeschonden meubel bekom je door zorgzaam te werken.
Gebruik een proper deken en verwijder schroeven of dergelijke.
Deze montage wordt beter met twee personen uitgevoerd.
Werk wat trager en de voldoening wordt beter.

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0300x
2. Veiligheid en algemene gegevens
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van een
aankoopbewijs, vermelding van het productienummer en -datum vermeld op het meubel zelf, de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde commode : 96x58x92H cm
Afwerking : pootjes in massieve beuk.
De bovenbouw in gemelamineerde spaanderplaat.
Drie laden met push-systeem
De commode kan worden uitgerust met een luierextensie code 54F01-0300xE
De commode kan gepersonaliseerd worden met een extra nis code 54F01-05-0x
Gewicht : 44,00 kg
Beschikbare kleuren (xx) : zie www.quaxpro.eu
3

COCOON 54F01-0300x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]

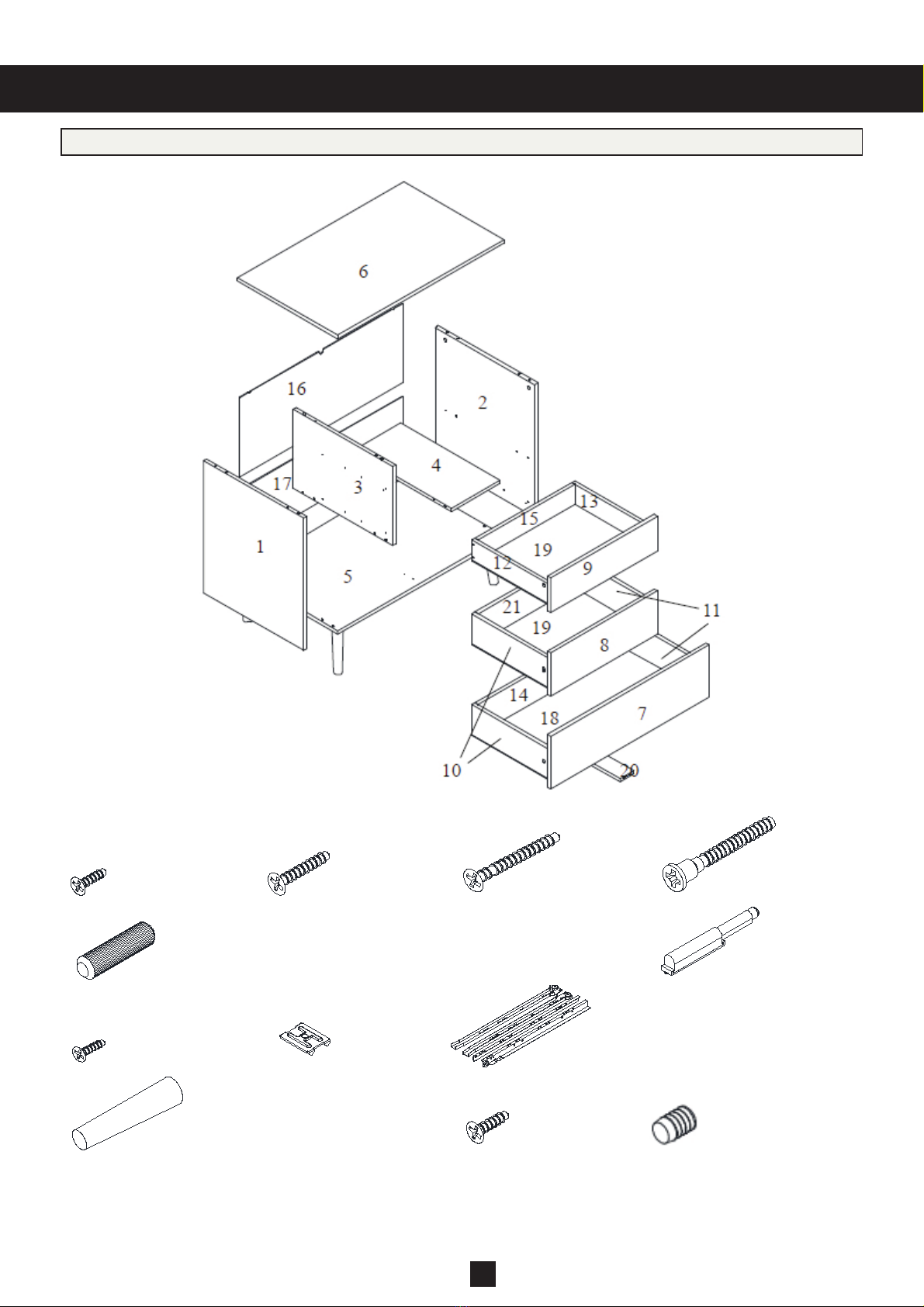

3. Onderdelen
4
ABCD
EFH
G
IJL
M
3,5x16mm 3,5x25mm 4x35mm
3x16mm
N
4x18mm
O16x
22x
31x 18x 14x 6x
15x
2x 3x
46x
15x 3x
4x 4x U2x

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0300x
4. Het in elkaar zetten van de commode
5
Stap 4.1 : Gebruik de linkse
eindzijde 1,de rechter eind-
zijde 2, acht houten deuvels E,
vier minifix G, twee verbindings-
bouten F, drie paar geleiders L
en twintig houtschroeven A
Draai twee verbindingsbouten
(F) vast in de boringen in het
midden van de rechter eindzijde
(2). Duw twee houten deuvels
(E) in de boringen boven- en on-
deraan de eindzijden (1en 2).
Duw twee minifix (G) in de bo-
ringen bovenaan de eindzijden.
Haal de geleiders (L) uit elkaar.
Plaats vier buitengeleiders op
de boringen van de eindzijden
(1 en 2). Bevestig elke geleider
met vijf houtschroeven (A). Let
op het detail.

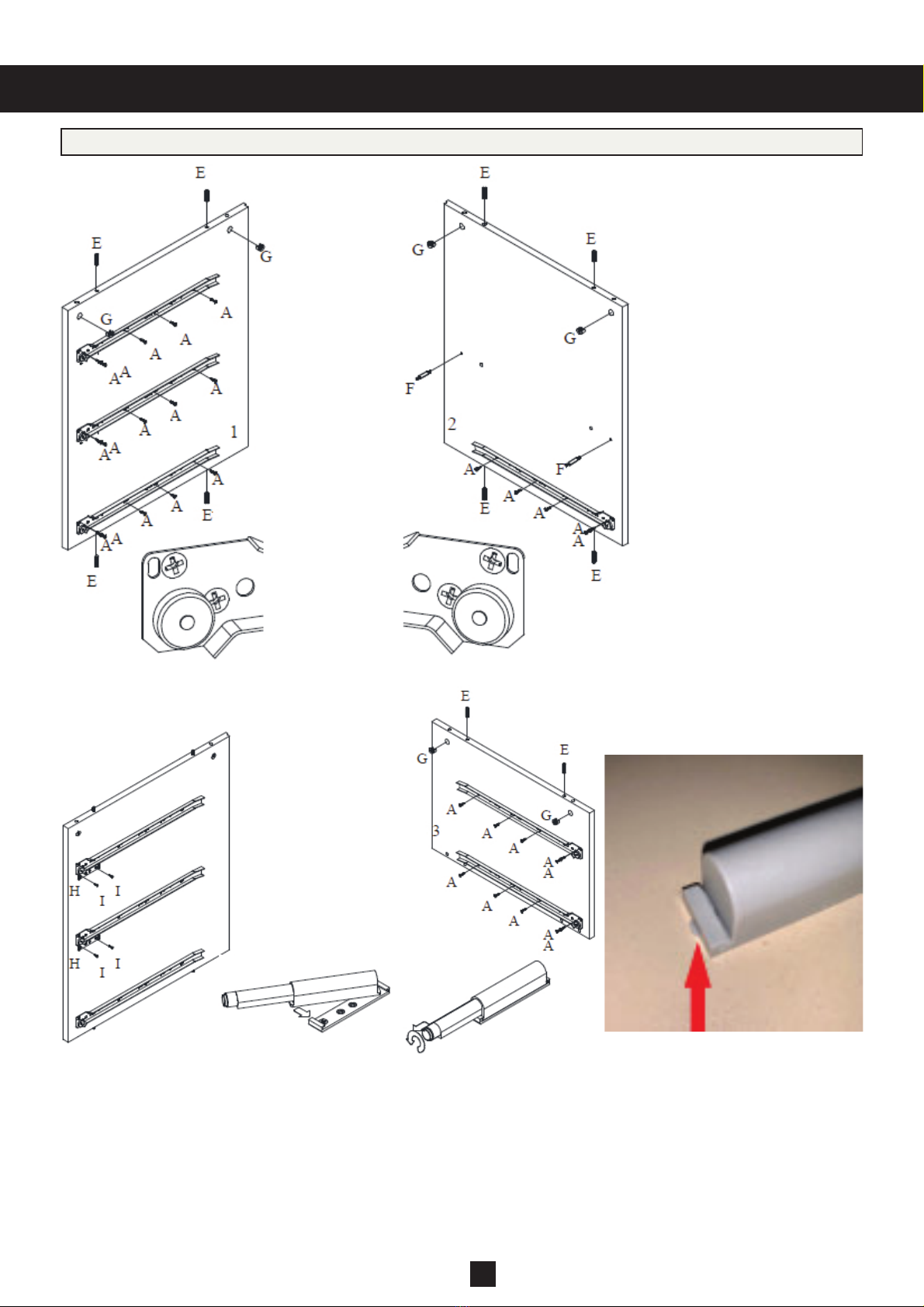

Stap 4.2 : Gebruik de linkse eindzijde 1 van stap 4.1,de tussenzijde 3, twee houten deuvels E, twee minifix G, de rest
van de geleiders L, tien houtschroeven A,twee push-systemen Hen vier houtschroeven I
Duw twee houten deuvels (E) in de boringen bovenop de tussenzijde (3). Duw twee minifix (G) in de boringen bovenaan
de tussenzijde. Haal de geleiders (L) uit elkaar. Plaats twee buitengeleiders op de boringen van de tussenzijde. Bevestig
elke geleider met vijf houtschroeven (A). Let op het detail. Haal de push-systemen (H) uit elkaar Plaats de bevestigings-
platen met de lip (zie rode pijl) naar achter gericht, op de boringen onder de geleiders van de linker eindzijde (1). Bevestig
elke bevestigingsplaat met twee houtschroeven (I). Duw het systeem terug op zijn houder
Let erop dat de houtvijzen (A) voor de bevestiging van de geleiders loodrecht in het boorgat worden geschroefd.
Schroefkoppen die zich schuin in de geleider bevinden
kunnen de ladenwerking belemmeren.

COCOON 54F01-0300x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
6
Stap 4.3 : Gebruik de
vaste legplank 4, het
bovenblad 6, twee minifix
G, vier houten deuvels E,
zes verbindingsbouten F
en twee inslagmoeren U.
Duw vier houten deu-
vels (E) in de boringen
aan de buitenkanten van
de vaste legger (4). Duw
twee minifix (G) in de
boringen onderaan de
legger. Draai de verbin-
dingsbouten (F) vast in
de boringen onderaan
het bovenblad (6). Duw
de moeren (U) in de bo-
ringen onderaan de top.
Stap 4.4 : Gebruik de
bodem 5, de vier poten
M, de vier bevestiging-
splaten Nen zestien
houtschroeven O.
Plaats de bevestigings-
platen (N) op de borin-
gen onderaan de bodem
(5). Duw de houtschroe-
ven (O) in de gaten van
de bevestigingsplaten en
draai ze vast in de bo-
dem. Draai de poten (M)
vast in de bevestigings-
platen.
Stap 4.5 : Gebruik de onderdelen
van stap 4.4,een push-systeem H
en twee houtschroeven I
Haal het push-systeem (H) uit
elkaar Plaats de bevestigings-
plaat met de lip naar voor gericht,
op de boringen bovenaan de bo-
dem (5). Draai de bevestigings-
plaat vast met twee houtschroe-
ven (I). Duw het systeem terug op
zijn houder.
Door aan de stift van het push-systeem te draaien kan
je de druk op de lade regelen alsmede haar positie.

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0300x
Stap 4.6 : Gebruik de onderdelen van voorgaande stappen
en zes houtschroeven D
1. Duw de linker eindzijde (2) met zijn houten deuvels in de
boringen van de bodem (5). Duw twee houtschroeven (D) in
de boringen onderaan de bodem en draai ze vast in de ein-
dzijde. Laat een tweede persoon deze zijde vast houden.
2. Duw de vaste legger (2) met zijn houten deuvels in de
boringen aan de kant zonder geleiders van de tussenzijde
(3). Duw twee houtschroeven (D) in de boringen onderaan
de tussenzijde en draai ze vast in de legplank.
3. Duw deze constructie met de houten deuvels van de leg-
ger in de boringen en over de verbindingsbouten van de
eindzijde. Draai de minifix onderaan de legger vast. Laat de
tweede persoon dit alles vast houden.
4. Duw de rechter eindzijde (1) met zijn houten deuvels in
de boringen van de bodem (5). Duw twee houtschroeven (D)
in de boringen onderaan de bodem en draai ze vast in de
eindzijde. Hou ook deze zijde vast.
5. Duw het bovenblad (6) met zijn verbindingsbouten in de
boringen en over de de houten deuvels van beide eindzij-
den en de tussenzijde. Draai de minifix in alle zijden vast.
7

COCOON 54F01-0300x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
8

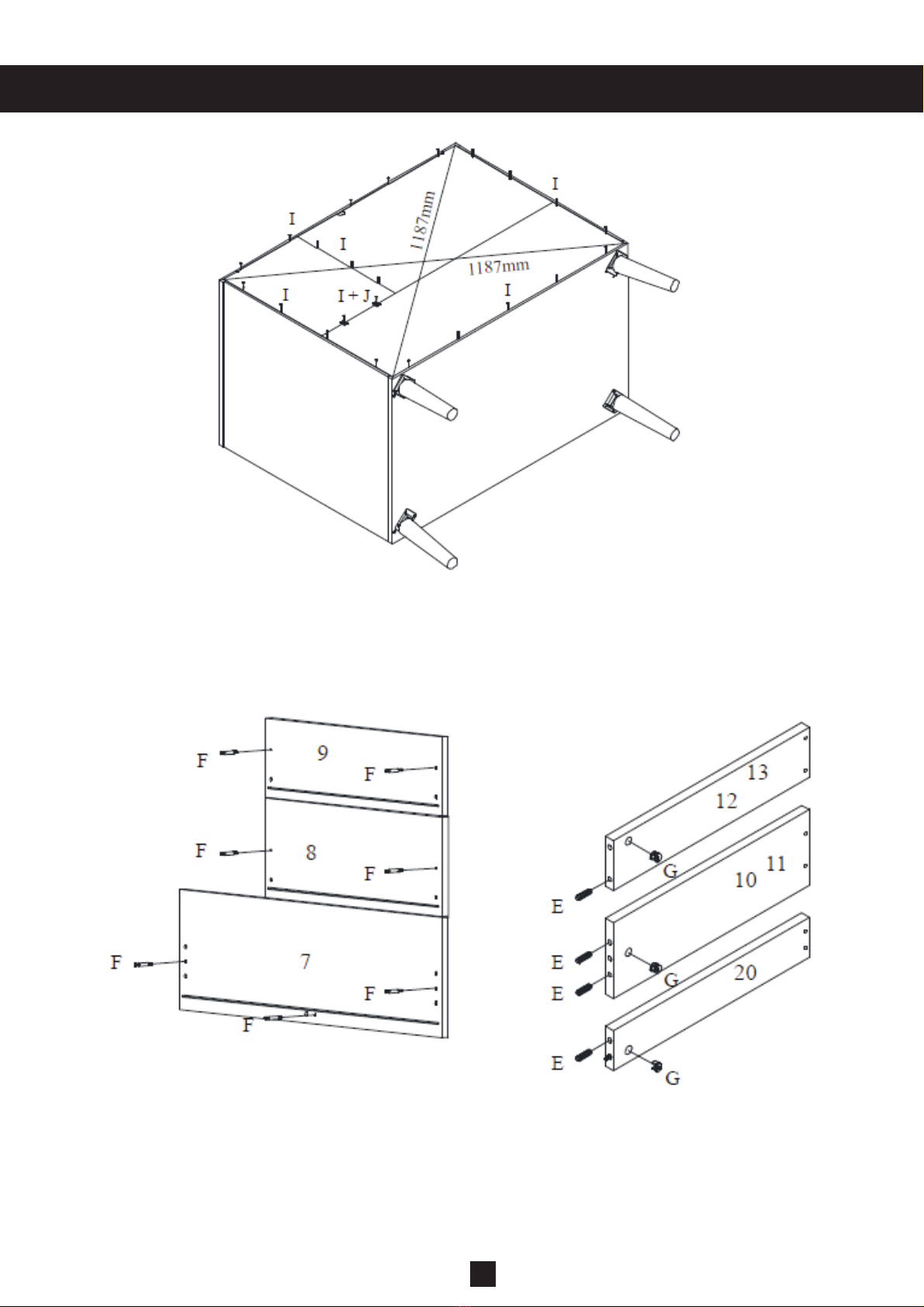

Stap 4.7 : Gebruik de constructie van stap 4.6, de ruggen 16 en 17, twee paneelklemmen Jen drieëntwintig houtschroe-
ven I.
Plaats de beide ruggen (16 en 17) in de uitsparingen van het bovenblad, bodem en eindzijden. Kontroleer indien beide
overhoekse afstanden gelijk zijn. Verbind beide ruggen ter hoogte van de vaste legger door middel van de twee paneel-
klemmen (J). Duw er een houtschroef (I) door en draai vast in de legplank. Bevestig de ruggen aan de eindzijden, bodem
en het bovenblad door middel van éénentwintig houtschroeven (I).
Stap 4.8 : Gebruik de ladefronten 7, 8en 9, de koppels ladezijden 10, 11, 12 en 13, de verstevigingslat 20, zeven
verbindingsbouten F, acht houten deuvels Een zes minifix G
Draai de verbindingsbouten (F) vast in de boringen aan de binnenkant van de ladefronten (7, 8en 9). Duw de houten
deuvels (E) in de boringen aan de voorkant van de koppels ladezijden (10, 11, 12 en 13) en de verstevigingslat (20). Duw
een minifix (G) in de boringen aan de binnenkant van de zijden en de onderkant van de lat.
Wees voorzichtig met het
plaatsen van de houtschroe-
ven (I). Ze dienen degelijk
in een paneel te worden
vastgeschroefd. Dit vraagt
wat geduld, maar is noodza-
kelijk voor het haaks mon-
teren van de onderdelen.

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0300x
9
Stap 4.9 : Gebruik de onderdelen van stap 4.8, de laderuggen 14, 15 en 21, veertien houtschroeven C,de ladebodems
18 en 19, tien houtschroeven I,de rest van de geleideronderdelen Len achttien houtschroeven B.
Plaats de ladenruggen (14, 15 en 21) tussen de ladezijden. Duw de houtschroeven (C) door de boringen achteraan de
buitenkant van de ladezijden en draai ze vast in de ruggen. Duw de ladefronten met hun verbindingsbouten in de bor-
ingen en over de houten deuvels van de ladezijden. Draai de minifix vast. Bevestig de bodems (18 en 19) onderaan de
laden middels de houtschroeven (I). Plaats de binnengeleiders op de boringen van de ladezijden. Bevestig elke geleider
met drie houtschroeven (B). Duw de verstevingingslat (20) met zijn houten deuvel in de boring en over de verbindings-
bout van het ladefront van de onderste grote lade. Draai de minifix vast. Duw twee houtschroeven (C) door de boringen
achteraan de buitenkant van de verstevingingslat en draai ze vast in de laderug.
Stap 4.10 - Plaatsen van de laden : Gebruik de gemonteerde onderdelen van stap 4.7 en 4.9
Gelieve te beginnen met de onderste lade. Trek de geleiders uit het meubel, plaats de gemonteerde lade tegen de
achterste stop op de geleiders en duw de lade over de voorste stop van de geleider. Herhaal met de midden en als
laatste de bovenste lade. Door de geleiders iets te verplaatsen kan de speling tussen de laden aangepast worden.
De laden dienen haaks te
worden gemonteerd. kon-
troleer indien de ladefronten
loodrecht op de zijden staan
en niet schuin, daar dit de
ladewerking kan belemme-
ren.

COCOON 54F01-0300x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
POUR ÉVITER TOUT DANGER D’ÉTOUFFEMENT ENLEVER LA PROTECTION AVANT
D’UTILISER CET ARTICLE. CETTE PROTECTION DOIT ETRE DEDRUITE OU RANGEE
HORS DE PORTEE DES BEBES ET DES ENFANTS.
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de cette commode.
Ceci est un meuble sur pieds. Veuillez soulever les meubles avant chaque déménagement et ne pas les déplacer sur le
sol ou la moquette. Les dommages subis en conséquence ne seront pas remboursés.
1. AVERTISSEMENTS et UTILISATION
AVERTISSEMENT : NE PAS LAISSER L’ENFANT SANS SURVEILLANCE
IMPORTANT : A CONSERVER POUR CONSULTA-
TIONULTÉRIEURE - A LIRE SOIGNEUSEMENT.
Mise en service : Avant d’utiliser la commode prenez soin que tous les éléments se trouvent en bon état, sont parfaite-
ment serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements (cordons,
colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si c’est le
cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant ou le
distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que des
chauffages électriques, au gaz etc. à proximité immédiate de la commode.
Nettoyage et entretien : Nettoyez la commode avec du savon ou un détergent sans éléments toxiques, dilué dans de
l’eau tiède. Afin d’éviter le gonflement et la décoloration possible des panneaux de bois tout déversement doit
être immédiatement retiré et nettoyé.
10
Un beau mobilier vierge est obtenue en travaillant soigneusement.
Utilisez une couverture propre et enlevez vis ou similaires
Mieux travailler à deux.
Travailler plus lentement égale une satisfaction meilleure.

COCOON 54F01-0300x
2. Sécurité et données générales
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur présentation
d’une preuve d’achât et numéro de production ainsi que sa date mentionné sur le meuble même, les
cartons d’emballage ou bien sur ce manuel.
Info et Contact
Information générale
[email protected]
Vente
[email protected]
Service après vente
[email protected]
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions de la commode assemblée: 96x58x92H cm
Finition : pieds en hêtre massif.
La superstructure en aggloméré laminé.
Trois tiroirs avec système de poussée
La commode peut être équipée d’une extension à langer code 54F01-0300xE
La commode peut être personnalisée avec une niche supplémentaire code 54F01-05-0x
Coloris disponibles (xx) : check www.quaxpro.eu
Poids net : 44 kg
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
11

COCOON 54F01-0300x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
3. Liste des pièces détachées
12
ABCD
EFH
G
IJL
M
3,5x16mm 3,5x25mm 4x35mm
3x16mm
N
4x18mm
O16x
22x
31x 18x 14x 6x
15x
2x 3x
46x
15x 3x
4x 4x U2x

COCOON 54F01-0300x
4. Montage de la commode
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
13
Etape 4.1 : Utilisez le côté
gauche 1, le côté droit 2, huit
chevilles en bois E, quatre mini-
fix G, deux boulons de raccord
F, trois paires de glissières Let
vingt vis à bois A
Serrez deux boulons de raccord
(F) dans les perçages au cen-
tre du côté droit (2). Poussez
deux chevilles en bois (E) dans
les trous en haut et en bas des
côtés (1et 2). Poussez deux
minifix (G) dans les perçages en
haut des côtés. Démontez les
guides (L). Placez quatre pièces
extérieurs sur les trous des cô-
tés (1et 2). Fixez chaque glis-
sière à l’aide de cinq vis à bois
(A). Notez le détail.
Etape 4.2 : Utilisez le côté gauche 1de l’étape 4.1, le côté intermédiaire 3, deux chevilles en bois E, deux minifix G, le
reste des glissières L, dix vis à bois A, deux boutons poussoirs Het quatre vis à bois I
Poussez deux chevilles en bois (E) dans les perçages en haut du côté intermédiaire (3). Poussez deux minifix (G) dans
les trous en haut du côté intermédiaire. Démontez les guides (L). Placez deux pièces extérieurs sur les trous du côté
intermédiaire. Fixez chaque glissière à l’aide de cinq vis à bois (A). Notez le détail. Démontez les boutons poussoirs
(H). Placez les plaquettes de montage avec la saillie (voir flèche rouge) dirigée vers l’arrière, sur les perçages sous les
glissières du côté gauche (1). Fixez chaque plaquette de fixation avec deux vis à bois (I). Repoussez le système sur son
support.
Assurez-vous que les vis à bois (A) pour fixer les glissières doivent être vissées perpendiculairement dans le perçage.
Têtes de vis inclinées dans la glissière
peut entraver l’opération des tiroirs.

COCOON 54F01-0300x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
14
Etape 4.3 : Utilisez la
tablette fixe 4, le plateau
6, deux minifix G, quatre
chevilles en bois E, six
boulons de raccord Fey
deux écrous U.
Poussez quatre chev-
illes en bois (E) dans les
perçages à l’extérieur de
l’étagère fixe (4). Pous-
sez deux minifix (G)
dans les trous en bas
de la tablette. Serrez les
boulons de raccord (F)
dans les trous en bas
du plateau (6). Poussez
deux écrous (U) dans les
trous en bas du plateau.
Etape 4.4 : Utilisez le
fond 5, les quatre pieds
M, les quatre plaquettes
de montage Net seize
vis à bois O.
Placez les plaquettes
de montage (N) sur les
trous en bas du fond (5).
Poussez les vis à bois
(O) dans les trous des
plaquettes et serrez-les
dans le fond. Serrez les
pieds (M) dans les pla-
quettes de montage.
Etape 4.5 : Utilisez les pièces de
l’étape 4.4, un bouton poussoir H
et deux vis à bois I
Démontez les boutons poussoirs
(H). Placez la plaquette de mon-
tage avec la saillie dirigée vers
l’avant, sur les perçages en haut
du fond (5). Fixez chaque pla-
quette de fixation avec deux vis
à bois (I). Repoussez le système
sur son support.
En tournant la goupille du système de poussée, vous
pouvez contrôler la pression sur le tiroir et sa position.

COCOON 54F01-0300x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
15
Etape 4.6 : Utilisez les pièces des étapes précédentes et six
vis à bois D
1. Poussez le côté gauche (2) avec ses chevilles en bois
dans les perçages du fond (5). Poussez deux vis à bois (D)
dans les trous en bas du fond et serrez-les dans le côté.
Demandez à une deuxième personne de tenir ce côté.
2. Poussez la tablette fixe (2) avec ses chevilles en bois
dans les perçages du côté sans glissières du panneau inter-
médiaire (3). Poussez deux vis à bois (D) dans les trous en
bas du côté intermédiaire et serrez-les dans l’étagère.
3. Poussez cette construction avec les chevilles en bois de
la tablette dans les perçages et à travers les boulons de rac-
cord du côté. Serrez les minifix en bas de l’étagère. Laissez
la deuxième personne tenir le tout.
4. Poussez le côté droit (1) avec ses chevilles en bois dans
les perçages du fond (5). Poussez deux vis à bois (D) dans
les trous en bas du fond et serrez-les dans le côté. Tenez
aussi ce côté.
5. Poussez le plateau (6) avec ses boulons de raccord dans
les perçages et sur les chevilles en bois des deux côtés et
du côté intermédiaire. Serrez les minifix de tous les pan-
neaux terminaux.

COCOON 54F01-0300x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
16
Etape 4.7 : Utilisez la construction de l’étape 4.6, les dos 16 et 17, deux pinces de panneau J et vingt-trois vis à bois I.
Placez les dos (16 et 17) dans les découpes du plateau, le fond et les côtés. Vérifiez si les deux distances angulaires
sont les mêmes. Reliez les dos à la hauteur de l’étagère fixe à l’aide des deux attaches de panneau (J). Poussez une
vis à bois (I) dans les pinces et serrez-la dans l’étagère. Fixez les dos aux côtés, au fond et au plateau avec vingt-et-une
vis à bois (I).
Etape 4.8 : Utilisez les façades de tiroir 7, 8et 9, les paires de côtés de tiroir 10, 11, 12 et 13, la latte de renforcement
20, sept boulons de raccord F, huit chevilles en bois Eet six minifix G.
Serrez les boulons de raccord (F) dans les trous à l’intérieur des façades de tiroirs (7, 8et 9). Poussez les chevilles en
bois (E) dans les perçages situés à l’avant des paires de côtés de tiroirs (10, 11, 12 et 13) et dans la barre de renforce-
ment (20). Poussez un minifix (G) dans les trous à l’intérieur des côtés et en bas de la latte.
Soyez prudent lors de
l’installation des vis à bois
(I). Ils doivent être vissés sol-
idement dans un panneau.
Cela nécessite un peu de
patience, mais nécessaire
pour que les composants
soient montés à angle droit.

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0300x
17
Etape 4.9 : Utilisez les pièces de l’étape 4.8, les dos de tiroirs 14, 15 et 21, quatorze vis à bois C, les fonds de tiroir 18
et 19, dix vis à bois I, le reste des pièces de glissières Let dix-huit vis à bois B.
Placer les dos de tiroir (14, 15 et 21) entre les côtés du tiroir. Poussez les vis à bois (C) dans les trous à l’arrière des
côtés du tiroir et serrez-les dans les dos. Poussez les fronts de tiroirs avec leurs boulons de raccord dans les trous et
sur les chevilles en bois des côtés de tiroirs. Serrez les minifix. Fixez les fonds (18 et 19) en bas des tiroirs à l’aide des
vis à bois (I). Placez les glissières intérieurs sur les trous des côtés du tiroir. Fixez chaque glissière avec trois vis à bois
(B). Poussez la latte de renforcement (20) avec sa cheville en bois dans le perçage et à travers le boulon de raccord du
grand tiroir inférieur. Serrez le minifix. Poussez deux vis à bois (C) dans les trous à l’arrière de la latte de renforcement
et serrez-les dans le dos du tiroir.
Etape 4.10 - Installation des tiroirs : Utilisez les pièces assemblées des étapes 4.7 et 4.9
Veuillez commencer par le tiroir du bas. Retirez les glissières du meuble, placez le tiroir monté contre les arrêts à l’arrière
des glissières et poussez le tiroir à travers les butées à l’avant des glissières. Répétez avec le tiroir du milieu et finale-
ment avec celui du haut. Le jeu entre les tiroirs peut être ajusté en déplaçant légèrement les glissières.
Les tiroirs doivent être mon-
tés à angle droit. Vérifiez si
les façades des tiroirs sont
perpendiculaires aux côtés
et non obliques, car cela peut
gêner le fonctionnement du
tiroir.

COCOON 54F01-0300x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
VOR DIE VERWENDUNG DIESES PRODUKTS ALLE KUNSTSTOFFVERPACKUNG ENT-
FERNEN UM ERSTICKUNGSGEFAHR ZU VERHINDERN. DIE PACKUNG ZERSTÖREN
ODER AUSSERHALB DER REICHWEITE VON KINDERN HALTEN.
Bauen sie die Kommode zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Kommode.
Dies ist ein Möbelstück auf Füßen. Bitte heben Sie die Möbel vor jedem Umzug an und schieben Sie sie nicht über den
Boden oder Teppich. Dadurch entstandene Schäden werden nicht erstattet.
1. WARNUNGEN und GEBRAUCH
WARNUNG : DAS KIND NIE UNBEAUFSICHTIGT LASSEN
WICHTIG : ZUM SPÄTEREN NACHSCHLAGEN
AUFBEWAHREN - SORGFÄLTIG LESEN.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem Zustand befinden, gut angedreht
sind und keine scharfen Ränder aufweisen, an denen ein Kind sich verletzen könnte oder es mit der Kleidung hängen
bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängungsrisiko gibt. Kontrollieren
Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie die Kommode regelmäßig angesichts zerbrochener, verzerrter oder verschwundener Teile.
Bei Feststellung solcher Mängel sofort den Gebrauch des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Vertriebsgesell-
schaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel der elek-
trischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische Bestandteile
und mit warmem Wasser. Um Schwellungen und mögliche Verfärbung der Holzpaneele müssen Flüssigkeiten
sofort entfernt und gereinigt werden
18
Ein schönes und unberührtes Möbel bekommen Sie mit nachdenklichem Arbeit.
Verwenden Sie eine saubere Decke und Schrauben oder dergleichen entfernen.
Diese Zusammenbau wird besser mit zwei Personen durchgeführt.
Langsamer Arbeiten und die Zufriedenheit wird besser.

Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
COCOON 54F01-0300x
2. Sicherheit und Allgemeine Information
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mittels Vorzeigung
einer Einkaufsnachweis, die Nummer der Produktion und das Datum erwähnt auf das Möbel selbst,
der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Allgemeine Informationen
[email protected]
Verkauf
[email protected]
Kundendienst
[email protected]
Sicherheit
Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen der montierten Kommode : 96x58x92H cm
Ausfürung : Füsse aus massiver Buche.
Der Überbau aus laminierter Spanplatte.
Drei Schubladen mit Schiebesystem
Die Kommode kann mit einem Windelanzatz code 54F01-0300xE ausgestattet werden
Die Kommode kann mit einem zusätzlichen Nische code 54F01-05-0xpersonalisiert werden
Verfügbare Farben (xx) : check www.quaxpro.eu.
Nettogewicht : 44 kg
19

COCOON 54F01-0300x
Quax nv Karel Picquélaan 84 B-9800 Deinze Belgium
T
T0032 9 380 80 95 www.quax.eu -
E
E[email protected]
3. Liste der Teile
20
ABCD
EFH
G
IJL
M
3,5x16mm 3,5x25mm 4x35mm
3x16mm
N
4x18mm
O16x
22x
31x 18x 14x 6x
15x
2x 3x
46x
15x 3x
4x 4x U2x
