QU-AX TOY BOX User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V1.6 12/11
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box
Nederlands : pagina 2
Français : page 6
Deutsch : Seite 10
English : page 14
EN NF D 60-300-1:2008 & EN 71-3
Répond aux exigences de sécurité
Meets the safety precriptions
Voldoet aan de veiligheidsvoorschriften Entspricht den beschriebenen Sicherheitsvorschriften
Buitenafmetingen (gemonteerd product) : 95*50*53H cm
Belangrijkste samenstellende materialen : MDF
Zelf te monteren
Dimensions d’encombrement (produit monté) : 95*50*53H cm
Principaux matériaux constituant le produit : MDF
A monter soi-même
Abmessungen der montierter Spielwaren-Box: 95*50*53H cm
Hauptbestandteil Materialien : MDF
Selbstmontage

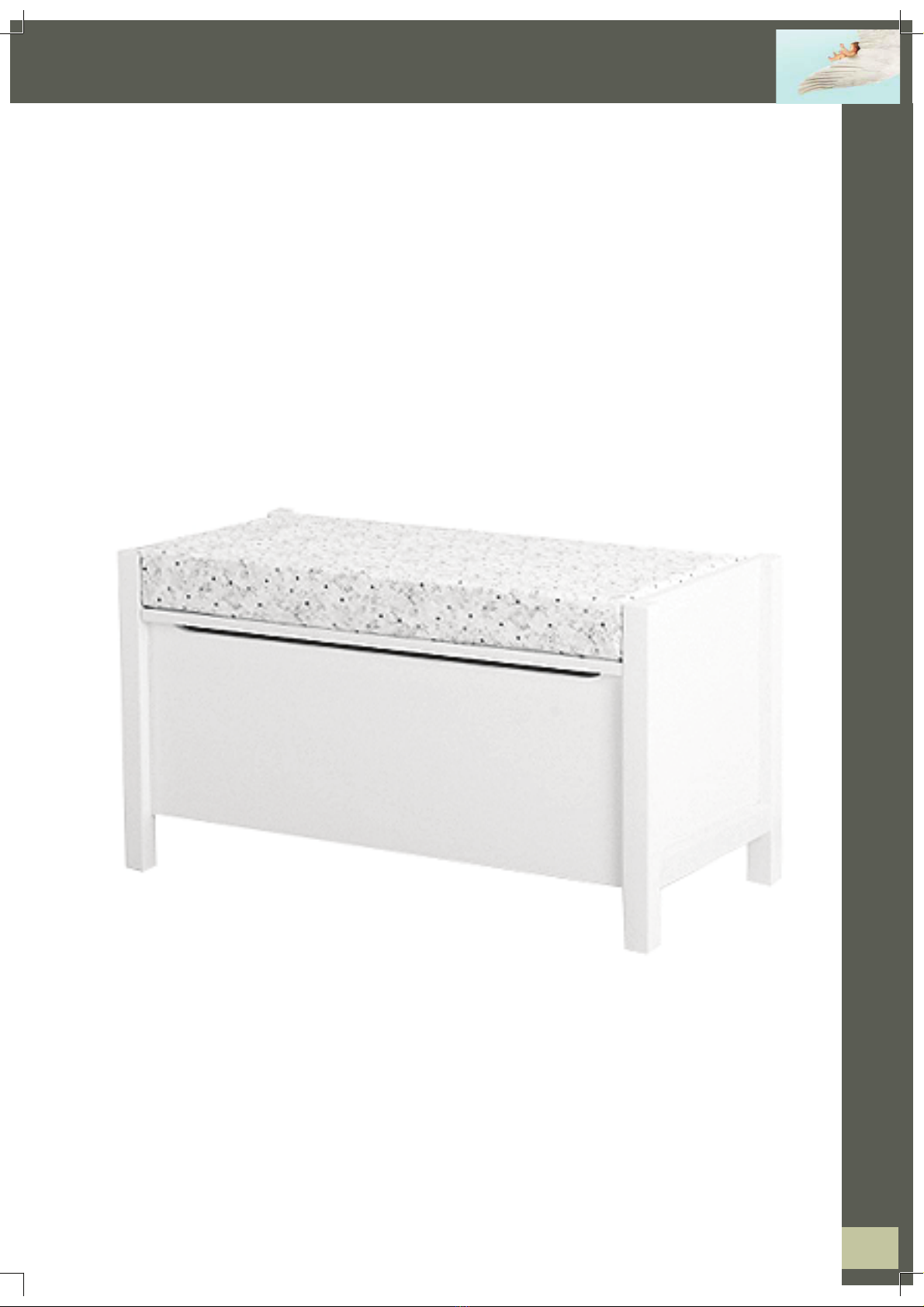

Dimensions of the assembled toy box : 95*50*53H cm
Main constituent materials : MDF
Do it yourself item

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAAD-
PLEGING EN AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP
VERSTIKKING TE VOORKOMEN, ALLE PLASTIEKVERPAKKING WEG TE NE-
MEN EN TE VERNIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKT ACHTER
GEBRUIK
Laat deze koffer zorgvuldig monteren door een volwassen persoon en volgens de instruc-
ties vanaf pagina 4.
Wijzig niets aan de vormgeving en de montage van deze koffer.
Ten einde verstikkingsgevaar te voorkomen in het geval dat je kind zich in de koffer be-
vindt zijn er vier verluchtingsgaten voorzien in de bodemplaat van de koffer. Bedek deze
deze gaten nooit met een mat of dergelijke.
Ingebruikname : Controleer alvorens de ingebruikname van de koffer of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor het kind zich kan kwetsen
of blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje van de zuigspeen), wat een gevaar voor
ophanging betekent. Controleer alle verbindingspunten.
Inspectie : Controleer de koffer regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, de koffer uit gebruik nemen.
Vervanging van onderdelen : Gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler
van deze koffer.
Brandgevaar : Plaats de koffer niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gasver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig de koffer enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bes-
tanddelen en met warm water.
www.quax.eu [email protected]
2
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box
1. Waarschuwingen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Deze koffer voldoet aan de veiligheidsvoorschriften omschreven in de norm EN NF D
60-300-1:2008.
Productinformatie
Afmetingen van de gemonteerde koffer : 95*50*53H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak.
Beschikbare kleuren (xx) : 14 Milk, 15 Provence, 16 Moonshadow, 17 Tartufo, 19 Grisato
en 20 Light Shadow
Apart te verkrijgen : een zitkussen (code 03KK-0xx) met afmetingen 87*46*10 H cm in
de kleuren 23 Tartufo, 24 Fiori, 25 Jade, 26 Leo&Lena of 27 Nuages. Dit artikel is niet
getest.
Gewicht : 23 kg
Garantie
De zichtbare waarschuwingssticker is permanent. Deze wegnemen zal schade toebren-
gen aan de lak. Wij kunnen hiervoor niet verantwoordelijk gesteld worden
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps

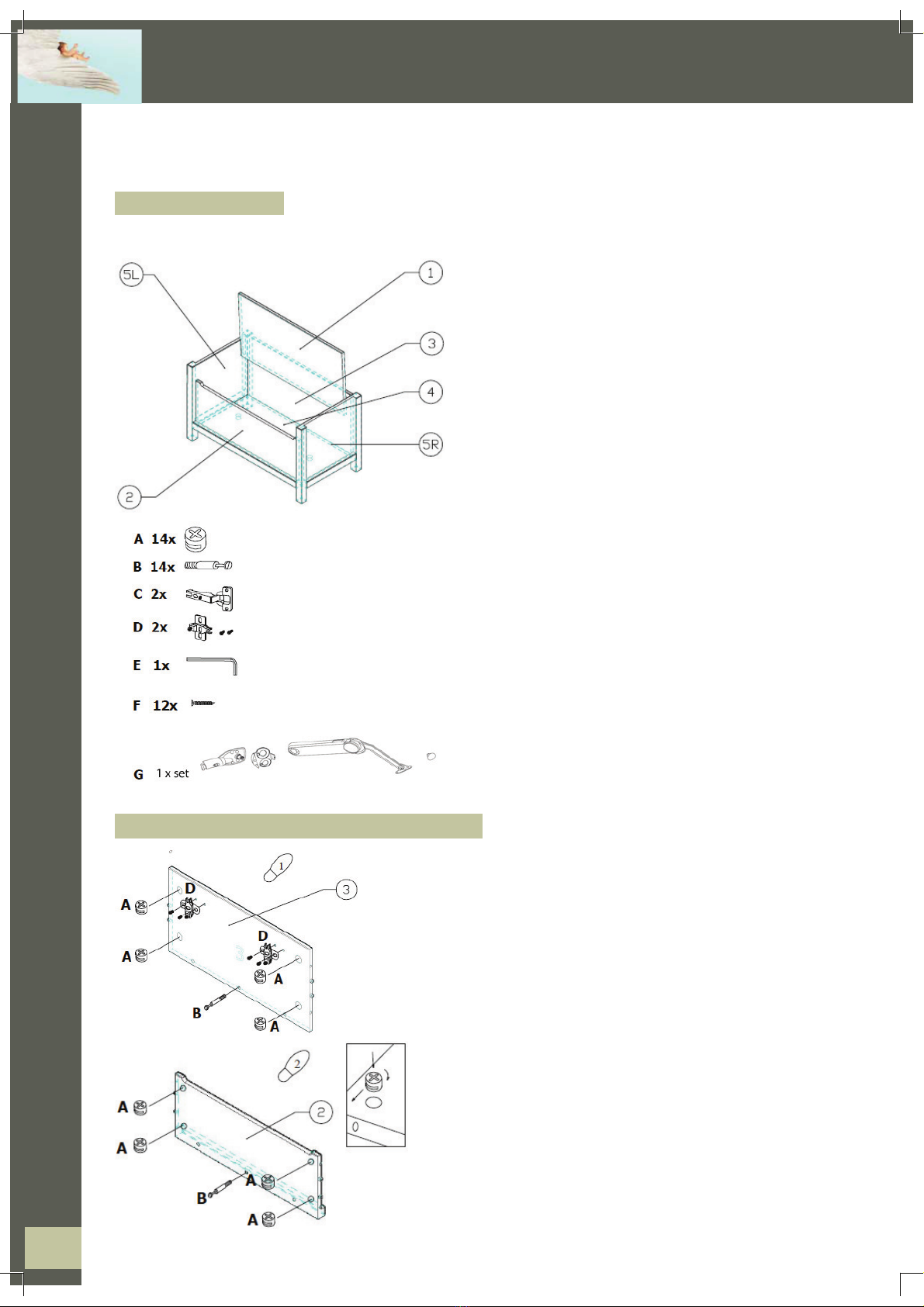

3. Onderdelenlijst
www.quax.eu [email protected]
4
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
4. Het in elkaar zetten van de koffer
Stap 1 : Gebruik het rugpaneel 3, vier excentrieken A, één verbindings-
bout Ben de scharnier montageplaatjes D
Plaats de rug omgekeerd op een effen en beschermd oppervlak. Draai de
verbindingsbout vast in het voorziene gat onderaan de rug. Plaats de ex-
centrieken in de voorziene gaten aan de zijkanten de rug. Plaats de mon-
tageplaatjes boven de voorziene gaten en draai ze vast met hun boutjes.
1. Top
2. Voorpaneel
3. Rugpaneel
4. Bodem met twee verluchtingsgaten
5L. Linker zijde
5R. Rechter zijde
A. Excentriek
B. Verbindingsbout
C. Scharnier
D. Montageplaat met boutjes
E. Zeskantsleutel
F. Houtschroef
G. Klepscharnier
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box
Stap 2 : Gebruik het voorpaneel 2, vier excentrieken Aen één
verbindingsbout B
Plaats het voorpaneel omgekeerd op een effen en beschermd op-
pervlak. Draai de verbindingsbout vast in het voorziene gat onder-
aan de voorzijde. Plaats de excentrieken in de voorziene gaten
aan de zijkanten van de voorkant.

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5

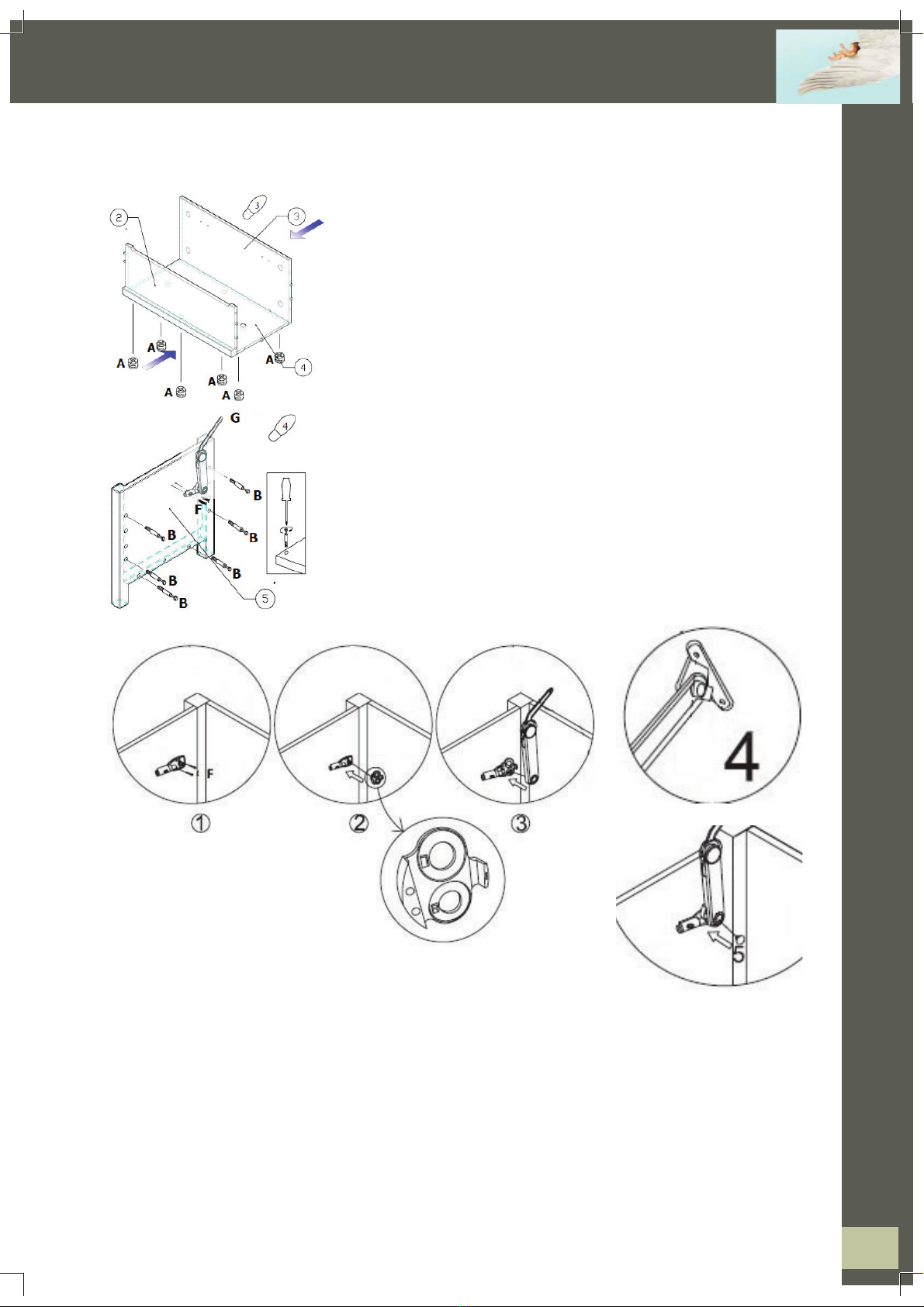

Stap 3 : Gebruik de voorgemonteerde onderdelen van vorige stappen,
de bodem D, zes excentrieken Aen de zeskantsleutel E
Plaats de excentrieken in de voorziene gaten aan de onderkant van
de bodem. Duw de rug en voorzijde met hun verbindingsbout in de
voorziene gaten van de bodem en draai beide middelste excentrieken
vast met de zeskantsleutel.
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box
Stap 4 : Gebruik de zijden 5L en 5R, twaalf verbindingsbouten B, de
klepscharnier en haar onderdelen Gen twee houtschroeven F
Draai de verbindingsbouten vast in de voorziene gaten van de zijden.
Schroef de klepscharnier vast op zijn plaats op de linkse zijde 5L vol-
gens onderstaande richtlijnen
4.1 Plaats de demper voor de voorziene gaten van de linker zijkant en schroef deze vast met de hout-
schroeven F.
4.2 Plaats de montageplaat voor de scharnier op de bevestigingspin van de demper en duw ze naar
beneden tot ze vastklikt
4.3 Duw de scharnier op haar plaats in de montageplaat
4.4 Klik nu de scharnierarm vast in het bevestigingsprofiel bestemd voor de top
4.5 Plaats de afdekkap in de regelknop van de scharnier

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
Quax®
First dreams
First steps
www.quax.eu [email protected]
6
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box

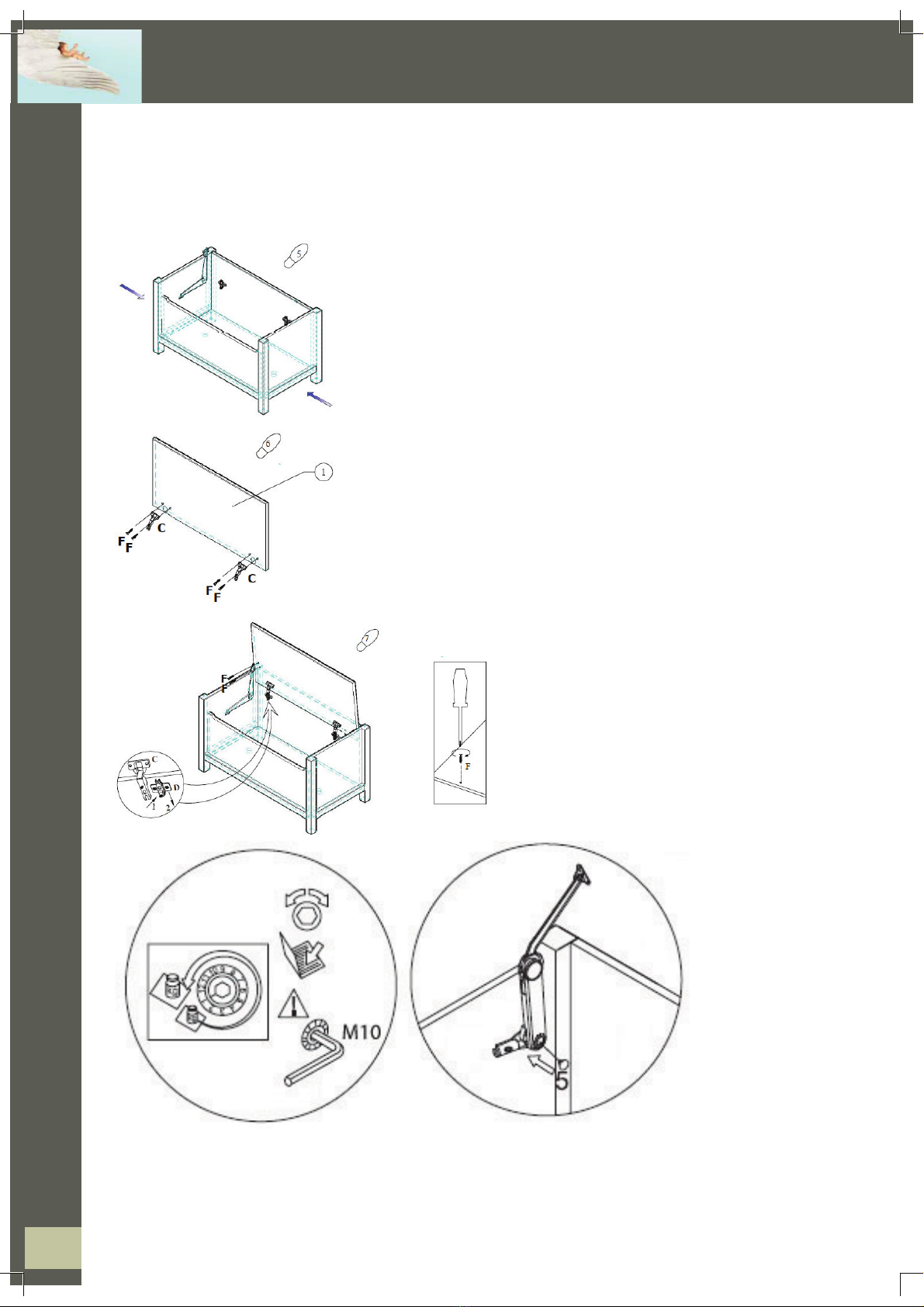

Stap 5 : Gebruik de voorgemonteerde onderdelen van stap 3 en 4
Duw de zijden met hun verbindingsbouten in de gaten van de gemonteerde
constructie voorzien met de excentrieken en draai deze laatste vast met de
zeskantsleutel.
Stap 6 : Gebruik de top 1, de scharnieren C en de houtschroeven F
Plaats de scharnieren in de voorziene gaten van de top en bevestig ze met
de houtschroeven.
Stap 7 : Gebruik de voorgemonteerde onderde-
len van stap 5 en 6 en de houtschroeven F
Plaats de top op de koffer door de scharnieren
op hun montageplaatjes te bevestigen met de
voorziene boutjes. Schroef nu de klepscharnier
vast op de top met de houtschroeven.
Stap 8 : Instelling van de scharnier
Je kan de demping van de scharnier regelen. Neem daarvoor de afdekkap van de scharnier terug weg. Gebruik
een zeskantsleutel M10. Stand 1 : forse demping, het bovenblad is moeilijk naar beneden te duwen. Stand 12 :
lage demping. Aanbevolen is stand 1 (standaard ingesteld). Na regeling de afdekkap terug plaatsen

First steps
First dreams
Quax®
First steps
First dreams
Quax®
www.quax.eu
[email protected]
7
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box

Quax®
First dreams
First steps
FRANCAIS
A CONSERVER DANS UN ENDROIT SUR POUR CONSULTATION UL-
TERIEURE ET A LIRE SOIGNEUSEMENT AFIN D’ÉVITER DES ACCIDENTS.
POUR ÉVITER TOUT RISQUE D’ÉTOUFFEMENT, PRIÈRE DE RETIRER
L’EMBALLAGE PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE
DE LE DÉTRUIRE OU DE LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
USAGE
Laissez assembler soigneusement le coffre par une personne adulte et selon les instruc-
tions à partir de la page 10.
Ne modifiez jamais le design et le montage de ce coffre.
Afin d’éviter tout risque de suffocation le cas que votre enfant se trouve à l’intérieur du
coffre, le fond a été prévu de quatre trous de ventilation. Ne couvrez jamais ces trous par
un revêtement ou pareil.
Mise en service : Avant la mise en service du coffre, contrôlez si toutes les pièces détachées sont en bon
état, sont bien serrées et ne présentent pas de bords tranchants auxquels l’enfant pourrait se blesser ou
rester accroché par ses vêtements (ou cordelettes, collier, ruban de la tétine), ce qui comprend un risque de
pendaison. Contrôlez tous les points de jonction.
Inspection : Contrôlez régulièrement le coffre pour détecter les pièces cassées, tordues ou manquantes.
Si c’est le cas, mettez le coffre hors service.
Remplacement de composants : Utilisez toujours des pièces détachées originales, à obtenir chez le
fabricant ou le distributeur.
Risque d’incendie : Ne placez jamais le coffre à proximité d’une source de chaleur, comme un chauffage
électrique, un chauffage au gaz, etc., afin d’éviter tout risque d’incendie.
Entretien : Nettoyez le coffre uniquement avec du savon ou un autre détergent doux sans composants
toxiques et de l’eau chaude.
www.quax.eu [email protected]
8
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box
1. Avertissements

First steps
First dreams
Quax®
2. Sécurité et données générales
www.quax.eu
[email protected]
9
Sécurité
Ce coffre est conforme aux exigences de sécurité décrites dans la norme EN NF D 60-
300-1:2008.
Information produit
Dimensions du coffre assemblée : 95*50*53H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition.
Coloris disponibles (xx) : 14 Milk, 15 Provence, 16 Moonshadow, 17 Tartufo, 19 Grisato
et 20 Light Shadow
En option : un coussin (code 03KK-0xx) avec les dimensions 87*46*10 H cm couleurs
disponibles 23 Tartufo, 24 Fiori, 25 Jade, 26 Leo&Lena ou 27 Nuages. Produit non testé.
Poids : 23 kg
Garantie
L’autocollant d’avertissement visible est permanent. Le retirer endommagera la peinture.
Nous ne pouvons pas être tenu responsable pour ce dégât.
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®
Quax®
First dreams
First steps
3. Liste des pièces détachées
www.quax.eu [email protected]
10
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées
ci-dessous.
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box
4. Montage du coffre
Etape 1 : Utilisez le dos 3, quatre excentriques A, un boulon de raccord B
et les plaquettes de montage pour les charnières D
Posez le dos inversé sur une surface plane et propre. Fixez le boulon de
raccord dans l’ouverture prévue en bas du dos. Inserrez les excentriques
dans les ouvertures prévues des côtés du dos. Posez les plaquettes au-
dessus des ouvertures prévues et fixez-les avec les boulons munis.
1. Plateau
2. Cadre frontal
3. Dos
4. Fond avec deux trous de ventilation
5L. Côté gauche
5R. Côté droit
A. Excentrique
B. Boulon de raccord
C. Petite charnière
D. Plaquette de montage avec boulons
E. Clef hexagonale
F. Vis à bois
G. Grande charnière
Etape 2 : Utilisez le cadre frontal 2, quatre excentriques Aet un
boulon de raccord B
Posez le cadre frontal inversé sur une surface plane et propre.
Fixez le boulon de raccord dans l’ouverture prévue en bas du
cadre. Inserrez les excentriques dans les ouvertures prévues des
côtés du cadre.

First steps
First dreams
Quax®
First steps
First dreams
Quax®
www.quax.eu
[email protected]
11
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box
Etape 3 : Utilisez les pièces prémontées des étapes précédentes, le
fond D, six excentriques Aet la clef hexagonale E
Inserrez les excentriques dans les ouvertures prévues en bas du fond.
Poussez le cadre frontal et le dos avec leur boulon de raccord dans les
ouvertures prévues dans le fond et fixez les excentriques du milieu à
l’aide de la clef hexagonale.
Etape 4 : Utilisez les côtés 5L et 5R, douze boulons de raccord B, la
grande charnière et ses parts Get deux vis à bois F
Fixez les boulons de raccord dans les ouvertures prévues aux côtés.
Vissez la charnière à sa place sur le côté gauche selon les directives
ci-dessous
4.1 Placez l’amortisseur sur les trous du côté gauche et fixez-le avec les vis à bois F.
4.2 Placez la plaquette de montage de la charnière sur la goupille de l’amortisseur et poussez jusqu’à ce
que la plaquette s’accroche
4.3 Poussez la charnière en position sur la la plaquette de montage
4.4 Cliquez maintenant le bras pivotant de la charnière dans le support de fixation pour le plateau
4.5 Placer le couvercle dans le bouton de réglage de la charnière

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
Quax®
First dreams
First steps
www.quax.eu [email protected]
12
Etape 5 : Utilisez les pièces prémontées des étapes 3et 4
Poussez les côtés avec leurs boulons de raccord dans les ouvertures prévues
de la structure prémontée munie des excentriques et fixez-les à l’aide de la
clef hexagonale.
Etape 6 : Utilisez le plateau 1, les petites charnières Cet les vis à bois F
Placez les charnières dans les ouvertures prévues du plateaui et fixez-les à
l’aide des vis à bois.
Etape 7 : Utilisez les pièces prémontées des
étapes 5et 6, et les vis à bois F
Raccordez le plateau avec le coffre en fixant les
petites charnières sur les plaquettes de mon-
tage avec les boulons prévus. VIssez mainten-
ant la grande charnière sur le plateau moyen-
nant les vis à bois.
Etape 8 : Réglage de la charnière
Vous pouvez régler l’amortissement du pivot. Démontez le couvercle de la charnière. Utilisez une clef hexago-
nale M10. Position 1: amortissement dur, il est difficile de pousser le plateau vers le bas. Position 12 : amortisse-
ment léger. La position 1 est recommandée (installé par défaut). Remettez ensuite le couvercle.
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box

First steps
First dreams
Quax®
First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box

Quax®
First dreams
First steps
DEUTSCH
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BE-
NUTZUNG DIESES ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICK-
UNGSGEFAHR ZU ENTFERNEN ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
BENUTZUNG
Lassen Sie dieser Spielwaren-Box sorgfältig zusammen bauen durch eine erwachsene
Person und gemäß die Anweisungen ab Seite 16.
Ändern Sie nichts an der Formgestaltung und der Montage dieser Spielwaren-Box.
Um Erstickungsgefahr zu verhindern den Fall dass Ihr Kind sich in den Rumpf befindet,
gibt es vier Lüftungs-Löcher in den Boden des Koffers. Decken Sie die Löcher niemals ab
mit einer Beschichtung.
Inbetriebnahme :Überprüfen Sie vor Gebrauch der Spielwaren-Box, ob sich alle Teile in gutem Zustand
befinden, gut angedreht sind und keine scharfen Ränder aufweisen, an denen das Kind sich verletzen
könnte oder es mit der Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers),
wodurch es ein Erhängungsrisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle : Überprüfen Sie die Spielwaren-Box regelmäßig angesichts zerbrochener, verzerrter oder ver-
schwundener Teile. Bei Feststellung solcher Mängel sofort den Gebrauch der Spielwaren-Box unterbrechen.
Austausch von Unterteile : Gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Ver-
triebsgesellschaft.
Brandgefahr : Setzen Sie die Spielwaren-Box zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum
Beispiel der elektrischen Heizung, Gasheizung usw. aus.
Pflege : Reinigen Sie die Spielwaren-Box nur mit Seife oder einem anderen milden Reinigungsmittel ohne
toxische Bestandteile und mit warmem Wasser.
www.quax.eu [email protected]
14
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box
1. Warnungen

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
www.quax.eu
[email protected]
15
Sicherheit
Dieser Spielwaren-Box entspricht den in der Norm EN NF D 60-300-1:2008 festgelegten
Sicherheitsvorschriften.
Productinformation
Abmessungen der montierter Spielwaren-Box : 95*50*53H cm
Struktur : Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack
Verfügbare Farben (xx) : 14 Milk, 15 Provence, 16 Moonshadow, 17 Tartufo, 19 Grisato
und 20 Light Shadow
Ein Sitzkissen ist separat erhältlich (Code 03KK-0xx) mit Abmessungen 87*46*10 H cm
verfügbare Farben 23 Tartufo, 24 Fiori, 25 Jade, 26 Leo&Lena oder 27 Nuages. Dieser
Artikel wurde noch nicht getestet
Gewicht : 23 kg
Garantie
Der sichtbare Warnaufkleber ist permanent. Dieser entfernen wird den Lack Schäden.
Wir können dafür nicht verantwortlich gemacht werden.
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box

Quax®
Quax®
First dreams
First steps
3. Unterteileliste
www.quax.eu [email protected]
16
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box
4. Zusammenbau der Spielwaren-Box
Schritt 1 : Benutzen Sie den Rücken 3, vier Verbindergehäuse A, ein
Verbindungsbolze Bund die Montageplatten D
Legen Sie den Rücken umgekehrt auf eine flache und geschützte Unter-
lage. Drehen Sie der Verbindungsbolze fest in die vorgesehene Öffnung
unten den Rücken. Stecken Sie die Verbindergehäuse in die vorgeseh-
enen Öffnungen in der Rücken. Setzen Sie die Montageplatten die Off-
nungen gegenüber und drehen Sie diese fest mit dem Bolzen.
1. Obenplatte
2. Vorderseite
3. Rücken
4. Boden mit zwei Lüftungs-Löcher
5L. Linke Seite
5R. Rechte Seite
A. Verbindergehäuse
B. Verbindungsbolze
C. Scharniere
D. Montageplatte mit Bolzen
E. Sechskantschlüssel
F. Holzschraube
G. Klappenstütze
Schritt 1 : Benutzen Sie die Vorderseite 2, vier Verbindergehäuse
Aund ein Verbindungsbolze B
Legen Sie die Vorderseite umgekehrt auf eine flache und geschüt-
zte Unterlage. Drehen Sie der Verbindungsbolze fest in die vorge-
sehene Öffnung in der Vorderseite. Stecken Sie die Verbinderge-
häuse in die vorgesehenen Öffnungen in die Vorderseite.

First steps
First dreams
Quax®
First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box
Schritt 3 : Benutzen Sie die Teile von Schritt 1und 2, den Boden D,
sechs Verbindergehäuse Aund den Sechskantschlüssel E
Stecken Sie die Verbindergehäuse in die vorgesehenen Öffnungen
unten den Boden. Setzen Sie den Boden den Verbindungsbolzen der
Vorderseite und Rücken gegenüber und schliessen Sie mit dem mit-
telste Verbindergehäuse.
Schritt 4 : Benutzen Sie die Seiten 5L und 5R, zwölf verbindungbolzen
B, die Klappenstütze und seine Unterteile Gund zwei Holzschrauben
F
Drehen Sie der Verbindungsbolze fest in die vorgesehenen Öffnungen
in der Seiten. Schrauben Sie die Klappenstütze fest im Stelle auf die
linke Seite nach folgenden Richtlinien.
4.1 Legen Sie die Dämpfer auf die Löcher der linken Seite und schrauben Sie diese fest mit dem Hol-
zschrauben F.
4.2 Legen Sie die Montageplatte des Klappenstützes auf den Sicherungsstift des Dämpfers und schieben
Sie es nach unten, bis sie einrastet
4.3 Schieben Sie die Kalppenstütze in Position über die Montageplatte
4.4 Klicken Sie nun den Schwenkarm in die Halterung für die Obenplatte
4.5 Plätzen Sie die Abdeckung in den Einstellknopf des Klappenstützes

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
Quax®
First dreams
First steps
www.quax.eu [email protected]
18
Schritt 5 : Benutzen Sie die Teile von Schritt 3 und 4
Setzen Sie die Montierte Struktür den Verbindungsbolzen der Seiten ge-
genüber und schliessen Sie die Verbindergehäuse mit dem Sechskantschlüs-
sel.
Schritt 6 : Benutzen Sie die Obenplatte 1, die Scharniere C und die Hol-
zschrauben F
Stecken Sie die Scharniere in die vorgesehenen Öffnungen in die Obenplatte
und schrauben Sie fest mittels die Holzschrauben.
Schritt 7 : Benutzen Sie die Teile von Schritt 5
und 6 und die Holzschrauben F
Fügen Sie beide Teile zusammen durch die
Scharniere auf ihrer Montageplatten zu befes-
tigen mittels die vorgesehen Bolzen. Nun die
Klappenstütze mit die Holzschrauben an die
Obenplatte befestigen.
Schritt 8 : Einstellen des Klappenstützes
Je nach Gewicht der Obenplatte können Sie die Dämpfung ändern. Nehmen Sie die Abdeckung vom Scharnier
weg. Verwenden Sie einen Sechskantschlüssel M10. Position 1: signifikante Dämpfung, es ist schwer die Oben-
platte nach unten zu drücken. Position 12: Lichtdämpfung. Empfohlene Einstellung ist 1 (Standard). Plätzen
Sie die Abdeckung zurück.
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box

First steps
First dreams
Quax®
First steps
First dreams
Quax®
www.quax.eu
[email protected]
19
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box

Quax®
First dreams
First steps
ENGLISH
KEEP IN A SECURE PLACE FOR FUTURE REFERENCE AND READ CAREFULLY TO
AVOID ACCIDENTS.
TO AVOID DANGER OF SUFFOCATION REMOVE PLASTIC COVER BEFORE USING
THIS ARTICLE. THIS COVER SHOULD BE DESTROYED OR KEPT AWAY FROM BA-
BIES AND CHILDREN.
WARNING : DO NOT LEAVE THE CHILD UNATTENDED.
USE
This toy box needs to be carefully assembled by an adult person and following the instruc-
tions starting from page 22.
Do not change the design and the assembly method of this toy box.
In order to avoid suffocation in the event that your child is in the toy box, there are four
ventilation openings in the bottom of the box. Never cover or close these openings with a
covering or similar.
Introduction :Before putting into use, check if all parts of the toy box are in good condition, well tightened,
and do not show sharp edges which may injure the child or snag on its clothing (or cords, necklaces, pacifier
ribbons), causing a strangulation hazard. Check all connection points.
Inspection :Regularly check the toy box for broken, warped or missing parts. No longer use the toy box
whenever such parts are found.
Replacement of parts : Allways use original parts, to obtain from the manufacturer or the distributor.
Fire hazard : Do not place the toy box near a heat source such as electrical heating, gas heating, etc. in
order to avoid any fire hazard.
Maintenance :Only clean the toy box with soap or any other mild cleaning agent without toxic components
and with warm water.
www.quax.eu [email protected]
20
TOY BOX 54 08 11xx Coffre à jouets
Toy box
Speelgoedkoffer
Spielwaren-Box
1. Warnings
