QU-AX QUARRE 54 05 11 Series User manual

First steps
First dreams
Quax®
Handboek Manuel Handbuch Manual
V2.0 Jul 2014
Nederlands : pagina 2
Français : page 10
Deutsch : Seite 18
English : page 26
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

Quax®
First dreams
First steps
NEDERLANDS
GELIEVE TE BEWAREN OP EEN VASTE PLAATS VOOR LATERE RAADPLEGING EN
AANDACHTIG TE LEZEN OM ONGEVALLEN TE VOORKOMEN
GELIEVE VÓÓR HET GEBRUIK VAN DIT ARTIKEL, EN DIT OM IEDER RISICO OP VER-
STIKKING TE VOORKOMEN,ALLE PLASTIEKVERPAKKING WEG TE NEMEN EN TE VER-
NIETIGEN OF BUITEN HET BEREIK VAN KINDEREN TE HOUDEN.
GEBRUIK
Stel de nachttafel samen volgens de hiernavolgende richtlijnen.
Wijzig niets aan de vormgeving en de montage van dit meubel.
Ingebruikname : Controleer alvorens de ingebruikname van het meubel of alle onderdelen zich in goede staat
bevinden, goed aangespannen zijn en geen scherpe randen vertonen, waardoor een kind zich kan kwetsen of
blijven hangen met zijn kledij (of koordjes, halssnoer, en lintje aan de zuigspeen), wat een gevaar voor ophanging
betekent. Controleer regelmatig alle verbindingspunten.
Inspectie : Controleer het meubel regelmatig op onderdelen die gebroken, verwrongen of verdwenen zijn. Bij
vaststelling ervan, het meubel uit gebruik nemen.
Vervanging van onderdelen : gebruik steeds originele onderdelen, te verkrijgen bij de fabrikant of verdeler van
dit meubel
Brandgevaar : Plaats het meubel niet bij een warmtebron, zoals bijvoorbeeld elektrische verwarming, gas ver-
warming enz., om brandgevaar te vermijden.
Onderhoud : Reinig het meubel enkel met zeep of een ander mild schoonmaakmiddel zonder toxische bestand-
delen en met warm water.
www.quax.eu [email protected]
2
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade
OPGEPAST : LAAT UW KIND NOOIT ONBEWAAKTACHTER
1. Waarschuwingen

First steps
First dreams
Quax®
2. Veiligheid en algemene gegevens
www.quax.eu
[email protected]
3
Veiligheid
Dit meubel hoeft niet te voldoen aan veiligheidsvoorschriften.
Productinformatie
Afmetingen van de gemonteerde nachttafel : 72*44*42H cm
Structuur : mdf
Afwerking : polyurethaan-systeem aangebracht in 2 lagen getest op EN 71-3 voor grond-
en eindlak.
Met één frontale en automatische lade
Beschikbare kleuren (xx) : 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia en 22
White
Nettogewicht : 27 kg
Garantie
Dit meubel wordt twee jaar lang gewaarborgd op fabricagefouten en middels vertoon van
een aankoopbewijs en vermelding van het productienummer en -datum vermeld op de
verpakking van de onderdelen of op deze handleiding.
Info en Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Algemene informatie
[email protected]
Verkoop
[email protected]
Klantenservice
[email protected]
Internet
www.quax.eu
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®
First dreams
First steps
www.quax.eu [email protected]
4

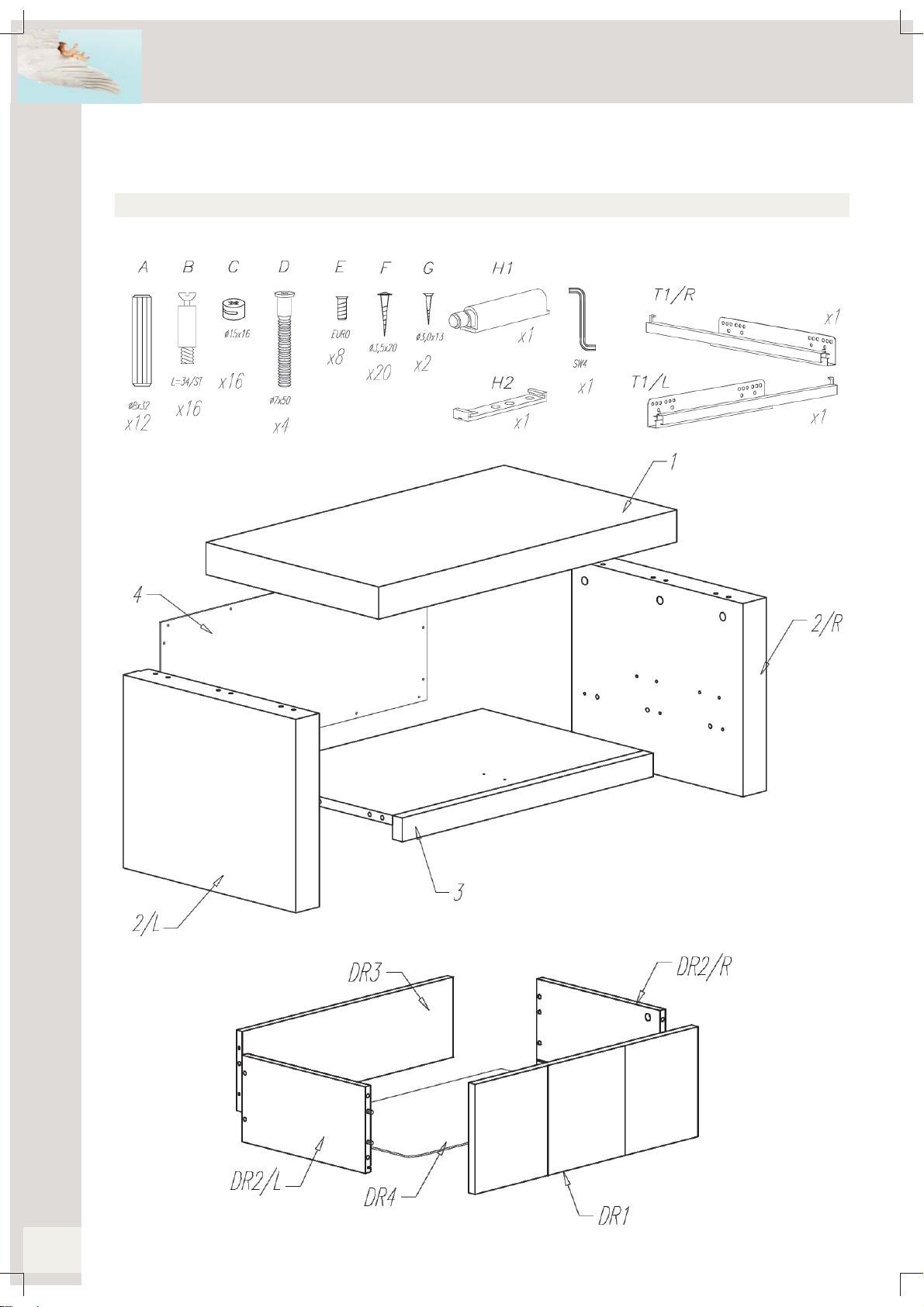

3. Onderdelenlijst
Controleer of je alle hieronder vermelde onderdelen terugvindt in de verpakking.
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®
www.quax.eu
[email protected]
5

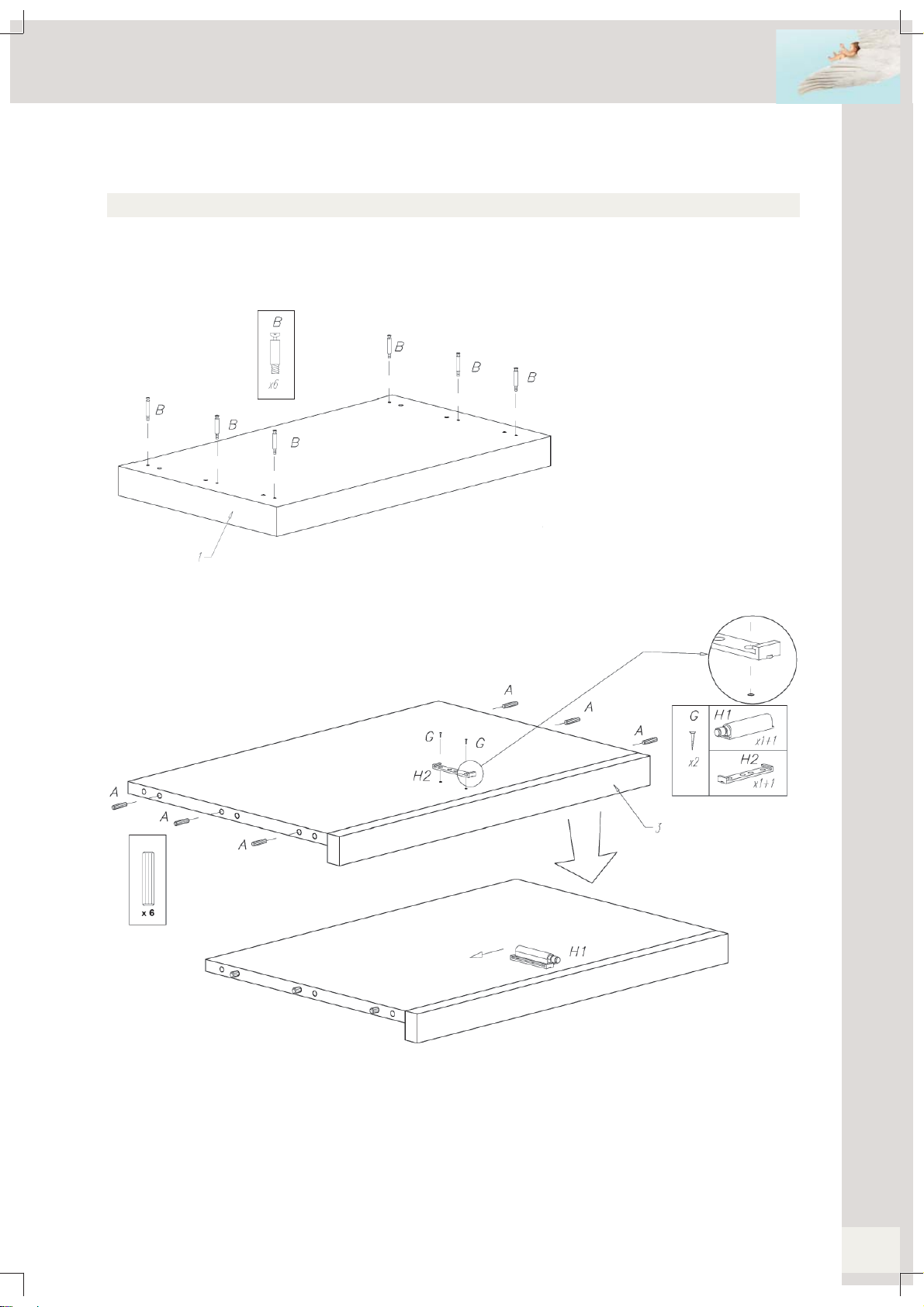

4. Het in elkaar zetten van de nachttafel
Stap 1 : Gebruik het topblad 1 en
zes verbindingsbouten B
Leg het topblad (1) omgekeerd op
een vlakke ondergrond. Draai de
verbindingsbouten (B) vast in de
voorziene openingen van het top-
blad.
Stap 2 : Gebruik de bodem 3, zes houten deugels A, een drukslot H1, een profiel H2 en twee houtschroe-
ven G
Duw de deugels (A) in de voorziene gaten op de zijkanten van de bodem (3). Plaats de montageplaat (H2)
op de gaten bovenaan de bodem en bevestig met twee houtschroeven (G). Schuif het drukslot (H1) op
zijn plaats.
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
6

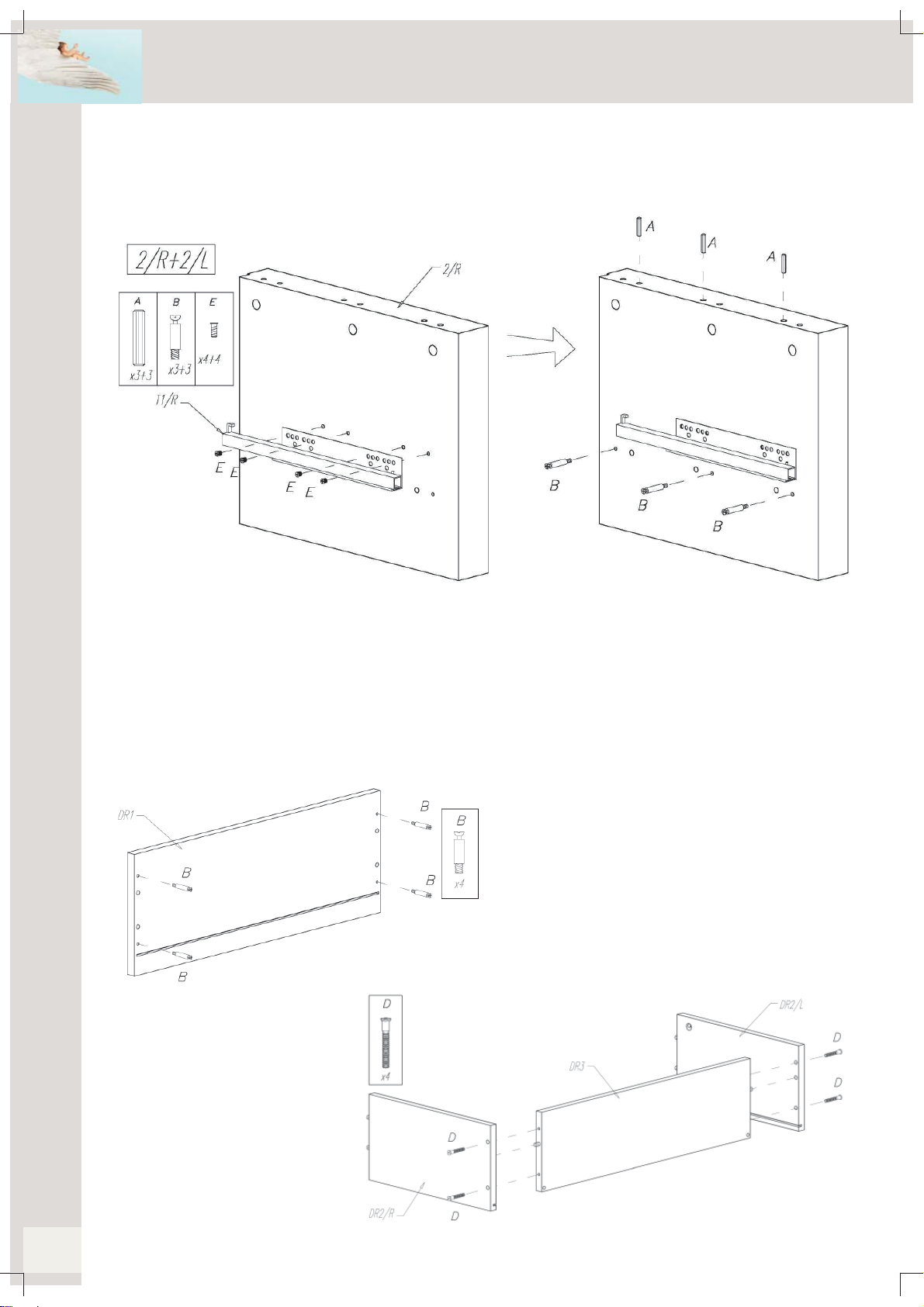

Stap 4 : Gebruik het ladefront DR1 en vier verbin-
dingsbouten B
Draai de verbindingsbouten (B) vast in de voorziene
openingen van het front (DR1).
Stap 3 : Gebruik beide zijpanelen 2R en 2L, de geleiders T1/R en T1/L, acht bouten E,zes houten deugels A en
zes verbindingsbouten B
Plaats een rechtse geleider (T1/R) op de voorziene boringen van het rechtse zijpaneel (2R). Bevestig de geleider
met vier bouten (E). Gebruik daarvoor de buitenste gaten van de bovenste rijen op de geleiders. Draai drie
verbindingsbouten (B) vast in de voorziene openingen van de zijde. Duw drie houten deugels (A) in de voorziene
boringen bovenaan de zijde. Herhaal met het linker zijpaneel (2L).
Stap 5 : Gebruik de ladezijden
DR2/L en DR2/R, de rug DR3 en
vier houtschroeven D
Duw de zijden (DR2/L en DR2/R)
met de gleuf naar binnen gericht
over de houten deugels van de la-
derug (DR3). Duw twee houtschro-
even (D) in de voorziene boringen
achteraan elke zijde en draai ze
vast in de rug.
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
7

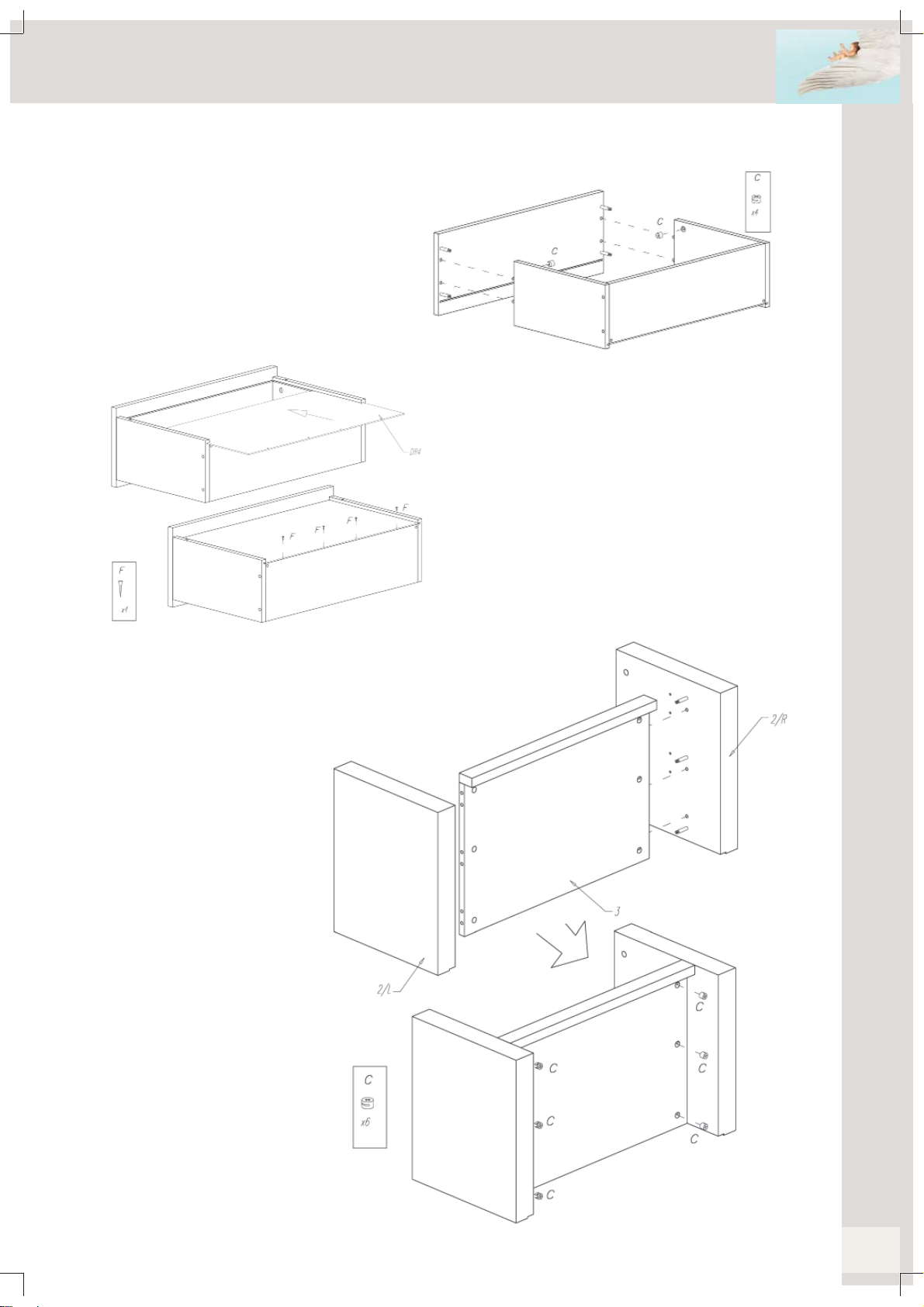

Stap 7 : Gebruik de onderdelen van stap 6, de ladebo-
dem DR4 en vier houtschroeven F
Duw de ladebodem (DR4) in de voorziene gleuven van
de gemonteerde lade en bevestig de bodem door mid-
del van de houtschroeven (F).
Stap 6 : Gebruik de onderdelen van stap 4
en 5en vier excentrieken C
Duw twee excentrieken (C) in de voorzie-
ne boringen vooraan elke zijde. Duw het
ladefront met zijn verbindingsbouten in de
boringen en over de houten deugels van de
zijden en draai de excentrieken vast.
Stap 8 : Gebruik de onderde-
len van stap 2en 3 en zes ex-
centrieken C
Duw de excentrieken (C) in de
voorziene openingen onder-
aan de bodem. Leg een zijde
op haar kant. Duw de bodem
over de uitstekende verbind-
ingsbouten van de zijde en
draai de excentrieken vast.
Duw nu het ander zijpaneel
met zijn verbindingsbouten in
de boringen van de bodem en
draai de excentrieken vast.
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

Quax®
First dreams
First steps

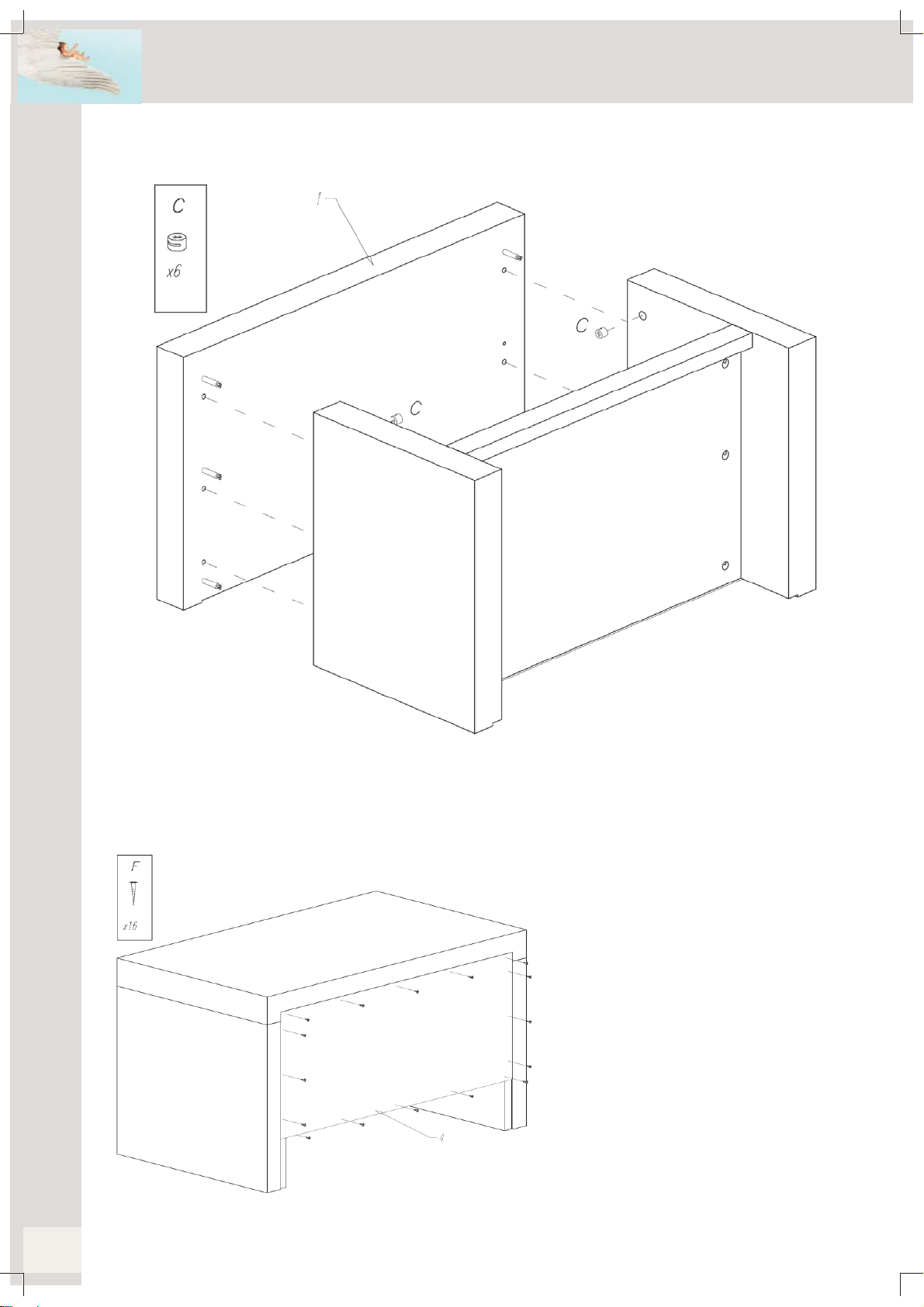

Stap 9 : Gebruik de onderdelen van stap 1en 8 en zes excentrieken C
Duw de excentrieken (C) in de voorziene openingen bovenaan de zijden. Duw het bovenblad met zijn verbin-
dingsbouten in de boringen en over de houten deugels van de zijden en draai de excentrieken vast.
www.quax.eu [email protected]
8
Stap 10: Gebruik de gemonteerde struktuur
van stap 9, de rug 4 en zestien houtschroeven
F
Plaats de rug (4) op de achterzijde van de
nachttafel en schroef deze met de houtschroe-
ven (F).
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®
www.quax.eu
[email protected]
9

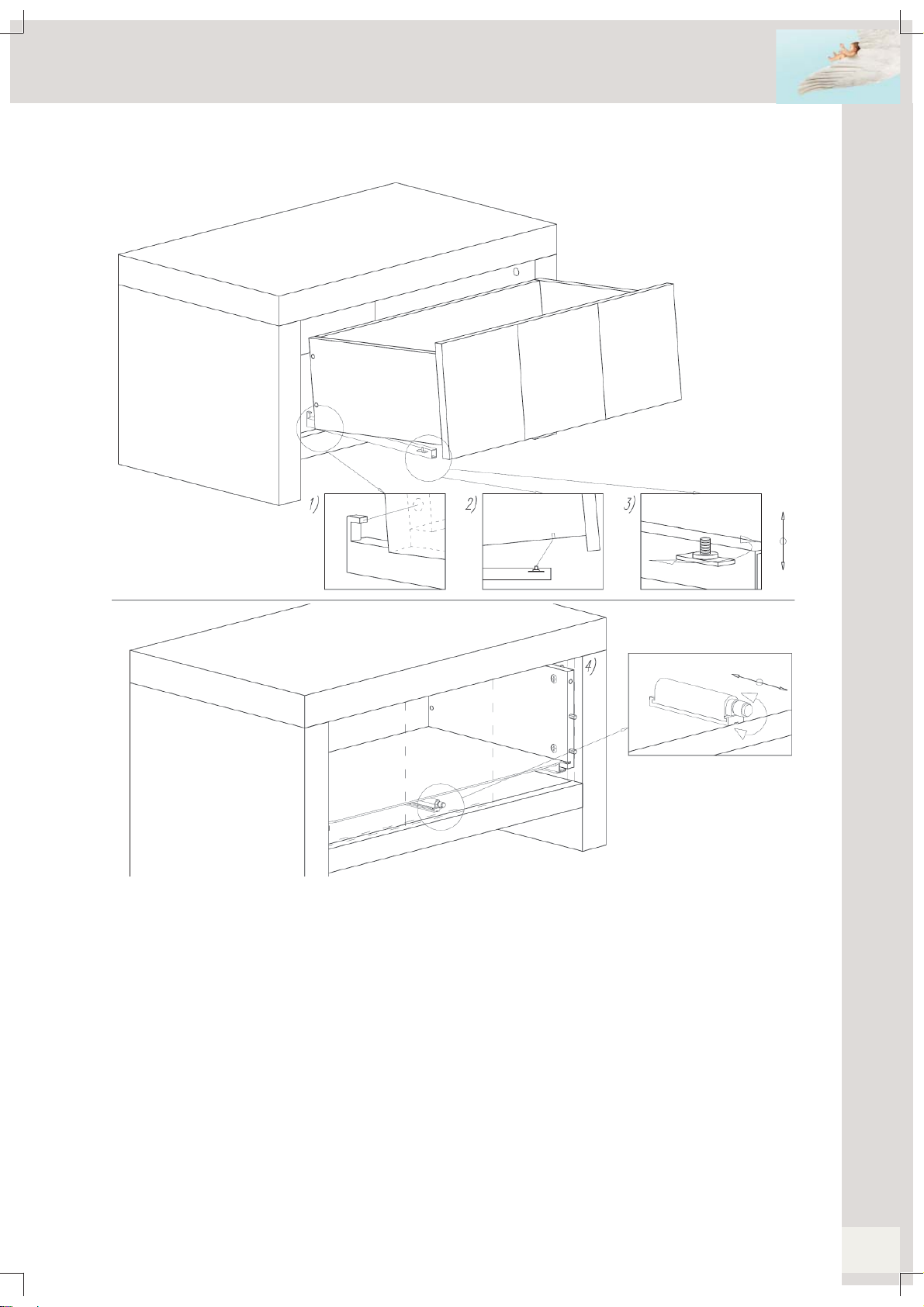

Stap 11 : Plaatsing van de laden
Trek de geleiders uit het meubel, plaats de gemonteerde lade tegen de achterste stop op de geleiders en
duw de lade over de voorste stop van de geleider.
Diepteregeling van de lade kan door het drukslot aan te passen.
Hoogteregeling door de voorste stop op de geleiders aan te passen.
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

Quax®
First dreams
First steps
FRANCAIS
USAGE
Assemblez le meuble suivant les instructions décrites ci-dessous.
Ne modifiez jamais le design et le montage de ce chevet.
Mise en service : Avant d’utiliser le chevet prenez soin que tous les éléments se trouvent en bon état, sont par-
faitement serrés et n’ont pas d’extrémités aigues qui pourraient blesser un enfant ou accrocher ses vêtements
(cordons, colliers ou rubans pour sucettes), qui pourraient rester coincés, d’où un risque d’étranglement. Vérifiez
tous les raccords.
Inspection : Contrôlez régulièrement le meuble pour détecter les pièces cassées, tordues ou manquantes. Si
c’est le cas, mettez le meuble hors service.
Remplacement de composants : utilisez toujours des pièces détachées originales, à obtenir chez le fabricant
ou le distributeur.
Risques d’incendie : Soyez conscient du risque d’incendie provoqué par des sources de forte chaleur, tels que
des chauffages électriques, au gaz etc. à proximité immédiate du chevet.
Nettoyage et entretien : Nettoyez le chevet avec du savon ou un détergent sans éléments toxiques, dilué dans
de l’eau tiède.
ACONSERVER DANS UN ENDROITSUR POUR CONSULTATION ULTERIEURE ETALIRE
SOIGNEUSEMENTAFIN D’ÉVITER DES ACCIDENTS.
POUR ÉVITER TOUT RISQUE D’ÉTOUFFEMENT, PRIÈRE DE RETIRER L’EMBALLAGE
PLASTIQUE AVANT L’UTILISATION DE CET ARTICLE. PRIÈRE DE LE DÉTRUIRE OU DE
LE CONSERVER HORS DE PORTÉE DES ENFANTS.
ATTENTION : NE LAISSEZ JAMAIS VOTRE ENFANT SEUL SANS SURVEILLANCE
1. Avertissements
www.quax.eu [email protected]
10
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®
2. Sécurité et données générales
Sécurité
Ce meuble ne doit pas répondre aux exigences de sécurité.
Information produit
Dimensions du chevet assemblée : 72*44*42H cm
Structure : mdf
Achèvement : laque de polyuréthane appliqué en 2 couches et testé conformément à EN
71-3 pour la couche de fond et la couche de finition
Munis d’ un tiroir frontal automatique
Coloris disponibles (xx) : 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia et 22 White
Poids net : 27 kg
Garantie
Ce meuble bénéficie d’une garantie de deux ans contre tout défaut de fabrication et sur
présentation d’une preuve d’achât et numéro de production ainsi que sa date mentionné
sur les cartons d’emballage ou bien sur ce manuel.
Info et Contact
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Informations générales
[email protected]
Vente
[email protected]
Service à la clientèle
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
11
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

LOUISE 01 02 43XX Parc enfant avec fond réglable
Playpen with adjustable bottom
Kinderpark met verstelbare bodem
Laufgitter mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
12
3. Liste des pièces détachées
Contrôlez si vous retrouvez dans l’emballage toutes les pièces détachées mentionnées ci-
dessous.
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
13
4. Montage du chevet
Etape 1 : Utilisez le top 1 et six
boulons de raccord B
Posez le plateau (1) inversé sur
une surface plane. Serrez six bou-
lons de raccord (B) dans les ouver-
tures prévues au top.
Etape 2 : Utilisez le fond 3, six chevilles en boisA,une serrure-pression H1, un profil H2 et deux vis à bois
G
Poussez les chevilles (A) dans les perçages des côtés du fond (3). Positionnez la plaquette de montage
(H2) sur les trous de la face superieure du fond et fixez-la avec les vis (G). Poussez la serrure (H1) sur le
profil.
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

LOUISE 01 01 43XX Lit enfant avec fond réglable
Babybed with adjustable bottom
Kinderbed met verstelbare bodem
KInderbett mit verstelbarer Boden
Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
14
Etape 4 : Utilisez le front de tiroir DR1 et qua-
tre boulons de raccord B
Serrez les boulons de raccord (B) dans les
ouvertures prévues dans le front de tiroir
(DR1).
Etape 3 : Utilisez les deux panneaux latéraux 2R et 2L, les glissières T1/R et T1/L, huit boulons E, six chevilles
en bois A et six boulons de raccord B
Positionnez une glissière (T1/R) sur les ouvertures du panneau de droite (2R). Fixez-le avec quatre boulons (E).
Utilisez les trous extérieurs de la rangée supérieure sur les glissières. Serrez trois boulons de raccord (B) dans
les ouvertures prévues dans le côté. Insérez trois chevilles en bois (A) dans les trous prévus à la partie supéri-
eure du côté. Répétez l’opération avec le panneau de gauche (2L).
Etape 5 : Utilisez les côtés de
tiroirs DR2/L et DR2/R, le dos DR3
et quatre vis à bois D
Poussezlescôtés(DR2/LetDR2/R)
avec la rainure vers l’intérieur sur
les chevilles en bois du dos (DR3).
Insérez deux vis (D) dans les trous
prévus à l’arrière de chaque côté et
serrez-les dans le dos.
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®First steps
First dreams
Quax®
www.quax.eu
[email protected]
15
Etape 7 : Utilisez les pièces de l’étape 6, le fond de tiroir
DR4 et quatre vis à bois F
Poussez le fond (DR4) dans les rainures prévues dans
le tiroir monté et fixez le fond avec les vois à bois (F).
Etape 6 : Utilisez les pièces des étapes 4et
5et quatre excentriques C.
Insérez deux excentriques (C) dans les
ouvertures prévues à l’avant de chaque
côté. Poussez le front de tiroir avec les bou-
lons de raccord dans les trous et à travers
les chevilles en bois des côtés et serrez les
excentriques.
Etape 8 : Utilisez les pièces
prémontées des étappes 2et
3 et six excentriques C
Insérez les excentriques (C)
dans les perçages prévus en
bas du fond. Posez un pan-
neau sur son côté et pous-
sez le fond sur les boulons de
raccord du côté et serrez les
excentriques (C). Poussez
l’autre panneau avec ses bou-
lons dans les ouvertures du
fond. Serrez les excentriques.
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

Quax®
First dreams
First steps
www.quax.eu [email protected]
16
Etape 9 : Utilisez les pièces prémontées des étappes 1et 8 et six excentriques C
Insérez les excentriques (C) dans les ouvertures prévues en haut des côtés. Poussez le plateau avec ses bou-
lons de raccord dans les trous et sur les chevilles en bois des côtés et serrez les excentriques.
Etape 10 : Utilisez la structure de l’étape 9, le
dos 4et seize vis à bois F
Placez le dos (4) sur l’arrière du chevêt. Fixez
les dos dans la structure en utilisant les vis à
bois (F).
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®
www.quax.eu
[email protected]
17
Etape 11 : Montage des tiroirs
Tirez les glissières vers l’avant, placez le tiroir assemblé contre l’arrêt à l’arrière des glissières et poussez
le tiroir à travers la butée avant des glissières.
Réglage de la profondeur du tiroir en adaptant la serrure-pression sur le fond.
Réglage de la hauteur en adaptant l’arrêt avant des glissières.
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

Quax®
First dreams
First steps
DEUTSCH
BENUTZUNG
Bauen sie den Nachttisch zusammen gemäss untenstehende Anleitung.
Ändern Sie nichts an der Formgestaltung und der Montage diesen Nachttisch.
Inbetriebnahme : Überprüfen Sie vor Gebrauch des Möbels, ob sich alle Teile in gutem Zustand befinden, gut
angedreht sind und keine scharfen Ränder aufweisen, an denen ein Kind sich verletzen könnte oder es mit der
Kleidung hängen bleiben könnte (oder Kordeln, Halskette und Band des Schnullers), wodurch es ein Erhängung-
srisiko gibt. Kontrollieren Sie alle Verbindungsstellen.
Kontrolle: Überprüfen Sie Nachttisch regelmäßig angesichts zerbrochener, verzerrter oder verschwundener
Teile. Bei Feststellung solcher Mängel sofort den Gebrauch des Möbels unterbrechen.
Austausch von Unterteile : gebrauchen Sie nur Originalteile. Zu erhalten beim Hersteller oder beim Vertrieb-
sgesellschaft.
Brandgefahr: Setzen Sie das Möbel zur Vorbeugung der Brandgefahr keiner Heizquelle, wie zum Beispiel der
elektrischen Heizung, Gasheizung usw. aus.
Pflege: Reinigen Sie das Möbel nur mit Seife oder einem anderen milden Reinigungsmittel ohne toxische Bes-
tandteile und mit warmem Wasser.
BITTE AN EINER SICHEREN STELLE ZUR KÜNFTIGEN EINSICHTNAHME AUFBE-
WAHREN UND SORGFÄLTIG LESEN ZÜR UNFALLSVORBEUGUNG.
WIR BITTEN SIE, DIE GESAMTE PLASTIKVERPACKUNG VOR DER BENUTZUNG DIESES
ARTIKELS UND ZUR VORBEUGUNG JEDER ERSTICKUNGSGEFAHR ZU ENTFERNEN
ODER VON KINDERN FERNZUHALTEN.
ACHTUNG: LASSEN SIE IHR KIND NIE UNBEAUFSICHTIGT ZURÜCK.
1. Warnungen
www.quax.eu [email protected]
18
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

First steps
First dreams
Quax®
2. Sicherheit und Allgemeine Information
Sicherheit
Dieses Möbel darf den Sicherheitsvorschriften nicht entsprichen.
Productinformation
Abmessungen des montiertes Möbels : 72*44*42H cm
Struktur : Mdf
Endbearbeitung: Polyurethansystem angebracht in 2 Schichten geprüft auf EN 71-3 für
Grund- und Endlack.
Mit eine frontale und automatische Schublade
Verfügbare Farben (xx) : 17 Tartufo, 19 Grisato, 20 Light Shadow, 21 Nebbia und 22
White
Nettogewicht : 27 kg
Garantie
Für dieses Möbel gibt es eine zweijährige Garantie angesichts Produktionsfehler mit-
tels Vorzeigung einer Einkaufsnachweis, die Nummer der Produktion und das Datum
erwähnt auf der Verpackung oder auf diesem Handbuch.
Info und Kontakt
Quax nv
Karel Picquélaan 84
B-9800 Deinze
Belgium
T 00 32 9 380 80 95
F 00 32 9 386 90 53
Allgemeine Information
[email protected]
Verkauf
[email protected]
Kundenservice
[email protected]
Internet
www.quax.eu
www.quax.eu
[email protected]
19
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade

Quax®Quax®
First dreams
First steps
www.quax.eu [email protected]
20
3. Unterteileliste
Überprüfen Sie die Vollständigkeit aller nachstehenden Unterteile in der Verpackung.
QUARRE 54 05 11xx Chevet avec tiroir
Bedside table with drawer
Nachttafel met lade
Nachttisch mit Schublade
