Ratio Electric SMART BOX User manual

DYNAMISCH OPLADEN & ENERGIEMETER
HANDLEIDING
DYNAMIC CHARGING & ENERGY METER
MANUAL
DYNAMISCHE LADESTATION &
STROMZÄHLER
BEDIENUNGSANLEITUNG
SMART BOX

www.ratio.nl

SMART BOX / EV050
NEDERLANDS 3
INHOUDSOPGAVE
INHOUDSOPGAVE ................................................................................................3
BELANGRIJKE VEILIGHEIDSINSTRUCTIES........................................................4
VEILIGHEIDSINFORMATIE ...................................................................................5
OMSCHRIJVING ....................................................................................................6
INSTALLATIE .........................................................................................................6
SETUP-MENU ......................................................................................................10
INFORMATIE VOOR GEBRUIKERS....................................................................13
SPECIFICATIES...................................................................................................16
ONDERHOUD ......................................................................................................17
FCC-INFORMATIE ...............................................................................................17
GARANTIE-INFORMATIE ....................................................................................18
CONTACT...……………………………………………………………………….……..52
BELANGRIJK
De energiemeter is niet MID gecertificeerd.
In sommige landen is deze meter mogelijk niet geschikt voor facturatie
doeleinden. Controleer uw lokale wetten.
Koppel de stroom niet los tijdens het opladen van de auto.

www.ratio.nl
4
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Lees deze instructies en de oplaadinstructies uit het instructieboekje van uw
voertuig zorgvuldig door voordat u uw elektrische voertuig gaat opladen.
Let vooral op de informatie die is aangeduid met de volgende symbolen:
Opmerking: Dit betekent dat u hier speciaal op moet letten. Opmerkingen
bevatten nuttige suggesties.
Voorzichtig: Dit symbool betekent dat u voorzichtig moet zijn. U
kunt iets doen dat kan leiden tot beschadiging van de apparatuur.
Waarschuwing: Dit symbool betekent gevaar. U bevindt zich in
een situatie waarin lichamelijk letsel kan ontstaan. Houd rekening
met de gevaren van elektrische circuits en standaardhandelingen
voor het voorkomen van ongevallen voordat u gaat werken met
elektrische apparatuur.
Richtlijnen voor veiligheid
❖Gebruik deze Smart Box alleen om elektrische voertuigen op te laden
die zijn uitgerust met een geaarde oplaadpoort. Raadpleeg het
instructieboekje van de auto om te bepalen of het voertuig is uitgerust
met een geaarde oplaadpoort.
❖Zorg ervoor dat de voedingskabel van de Smart Box zo is geplaatst
dat niemand erop kan staan of erover kan struikelen en dat hij niet
wordt blootgesteld aan beschadiging of spanning.
❖Er zijn geen onderdelen geassembleerd die de gebruiker moet
onderhouden. Raadpleeg voor onderhoudsinformatie het gedeelte
over klantenservice in deze handleiding. Probeer de Smart Box niet
zelf te repareren of te onderhouden.
❖Gebruik uw Smart Box niet als het apparaat zelf, de voedingskabel of
de behuizing zichtbaar zijn beschadigd. Schakel de
hoofdstroomonderbreker (MCB) in de elektriciteitskast uit en neem
onmiddellijk contact op met de servicedienst. Raadpleeg het gedeelte
Klantenservice in de handleiding voor informatie over de
servicedienst in uw regio.

SMART BOX / EV050
NEDERLANDS 5
VEILIGHEIDSINFORMATIE
Waarschuwing: Bij gebruik van elektrische producten moet u altijd de
volgende basisvoorzorgsmaatregelen in acht nemen:
•Lees alle veiligheidswaarschuwingen en -instructies voordat u het
product gaat gebruikten. Het niet opvolgen van de waarschuwingen en
instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
•Houd toezicht op dit apparaat als u het in de buurt van kinderen gebruikt.
•Steek geen vingers in de connector van het elektrische voertuig.
•Gebruik dit product niet als het flexibele netsnoer of de EV-kabel gerafeld
is, de isolatie ervan gebarsten is of andere tekenen van schade vertoont.
•Gebruik dit product niet als de behuizing of de EV-connector gebroken,
gebarsten of open is, of enige andere indicatie van schade vertoont.
Waarschuwing: Als u op enig moment denkt dat de apparatuur
onveilig is, schakel dan de hoofdstroomonderbreker (MCB) in uw
elektriciteitskast uit en neem onmiddellijk contact op met de
klantenservice voor onderhoud. Gebruik uw Smart Box niet totdat
het probleem is geïdentificeerd en verholpen.
Voorzichtig: Kinderen mogen deze Smart Box niet gebruiken.
Laat kinderen niet in de buurt van de Smart Box spelen. Tijdens
gebruik van de Smart Box is streng toezicht op kinderen
noodzakelijk.
Voorzichtig: Open de behuizing niet.
Opmerking: Deze Smart Box is ontworpen volgens de standaard IEC61851
Mode 3.
Opmerking: Dit product moet geaard zijn. Als het slecht functioneert of uitvalt,
zorgt de aarding ervoor dat de elektrische stroom wordt afgevoerd
via een pad met de laagste weerstand om zo het risico op
elektrische schokken te verminderen. Dit product is uitgerust met
een snoer met een aardingsgeleider voor apparatuur en een
aardingsstekker.
Waarschuwing: Onjuiste aansluiting van de aardingsgeleider voor
apparatuur kan leiden tot een risico op elektrische schokken. Neem
contact op met een gekwalificeerde elektricien of
onderhoudsmonteur als u twijfelt of het product goed is geaard.

www.ratio.nl
6
OMSCHRIJVING
Dit laadstation wordt gebruikt voor het opladen van elektrische voertuigen (EV’s)
en is ontworpen volgens de standaard IEC61851 Mode 3.
De Smart Box bevat een laadstation, 1 (enkel fase) of 3 (3-fasen) meetspoelen
(CT’s) en een sensorbox V2.
De Smart Box beschermt ieder woonhuis tegen overbelasting terwijl de auto op
maximale snelheid laadt.
De Smart Box is voorzien van de nieuwste technieken zoals Load balancing en
Power sharing die ervoor zorgen dat er slim wordt omgegaan met de capaciteit
van de stoomaansluiting.
Door de load balancing techniek wordt de laadsnelheid van de EV-lader
aangepast aan het resterende verbruik in huis. Het totaal opgenomen vermogen in
het huis wordt continu gemeten. In geval van overbelasting wordt het opladen van
een of meer auto’s tijdelijk verlaagd.
Met power sharing kunnen tot maximaal 4 elektrische auto’s gelijktijdig worden
geladen op één stroomaansluiting.
Alle Smart functies kunnen worden geconfigureerd via het display. De Smart Box
is ook voorzien van een geïntegreerde kWh meter.
INSTALLATIE
1. De installatie moet worden uitgevoerd door een gekwalificeerde en
erkende elektricien volgens de lokale regelgeving.
2. De elektrische installatie moet gedurende de gehele installatieperiode
spanningsvrij zijn.
3. Omdat deze oplaadeenheid geaarde circuits gebruikt, hoeft er niet te
worden “gemeggerd”na aansluiting op de voeding.
4. Bedrading en bescherming:
Versie Bedrading * Installatieautomaat (MCB) Aardlekbeveiliging (RCD)
32A / 1 fase 3G6,00mm240A B/C-Karakteristiek 30mA, Type A
32A / 3 fasen 5G6,00mm240A B/C-Karakteristiek 30mA, Type A
* Voor kabellengtes tot 25m

SMART BOX / EV050
NEDERLANDS 7
LET OP:
Alle laadstations zijn inclusief een AC (>
30mA) en DC (> 6mA) aardlekdetectie.
Plaats altijd een RCD van het type A en
een MCB (of combinatie-eenheid) in de
meterkast.

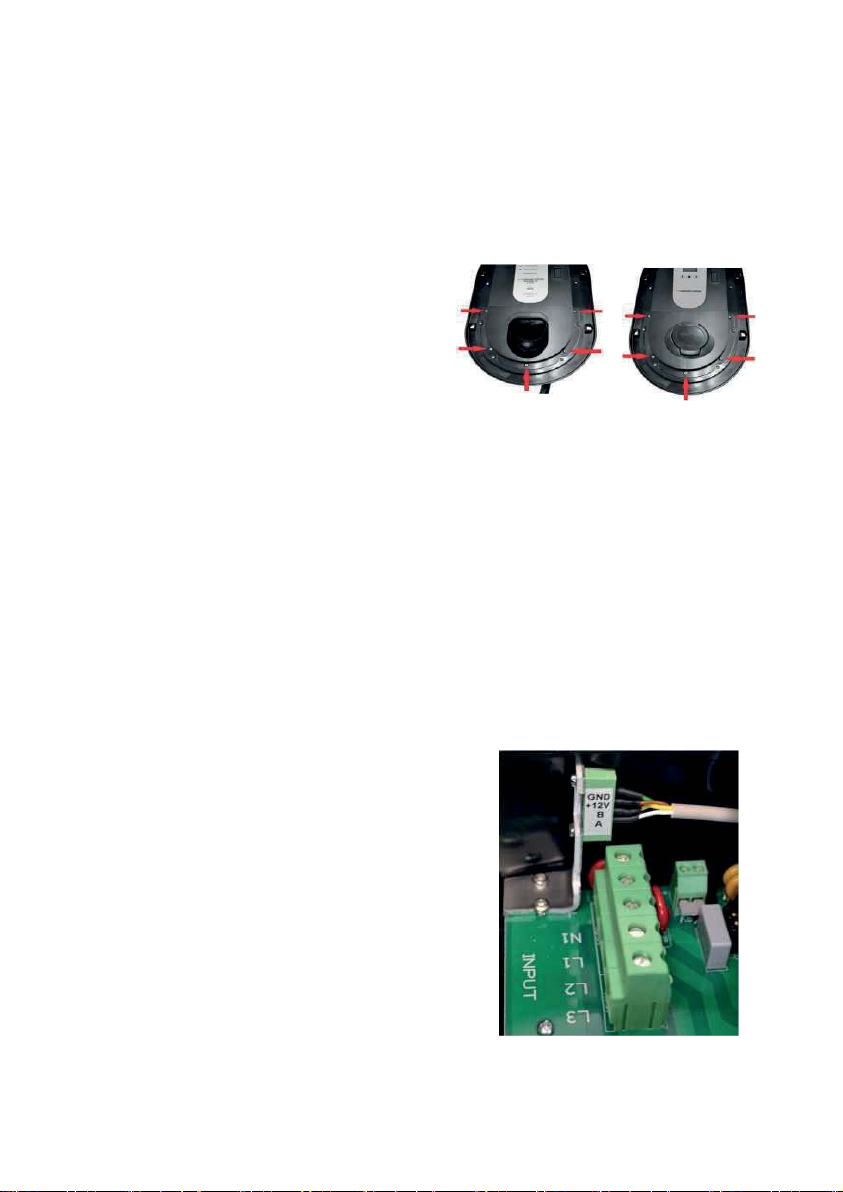

5. Open de onderklep van het
laadstation (5 schroeven -zie
afbeelding). Breek voorzichtig de
benodigde kabelopening voor de
inkomende voedingskabel en de
laadkabel open.
Gebruik de meegeleverde M25-
kabelwartel om de voedingskabel
vanaf de onderkant te bevestigen.
Gebruik de meegeleverde
kabeldoorvoer om de
voedingskabel vanaf de
achterkant te bevestigen. Gebruik
de meegeleverde M25-
kabelwartel om de laadkabel te
bevestigen.
Vaste kabel Outlet
6. Gebruik 4 houtschroeven M4,5x35 mm om het laadstation aan de muur
te bevestigen. Het laadstation moet worden geïnstalleerd op een hoogte
tussen 0,80 m en 1,20 m van de onderkant tot de grond.
7. Sluit de inkomende voeding aan op het
linker klemmenblok.
1-fase:
L1=Bruin
N= Blauw
Aarde=Groen/Geel
3-fase:
L1=Bruin
L2=Zwart
L3=Grijs
N=Blauw
Aarde=Groen/Geel

www.ratio.nl
8
8. Aansluiting meetspoelen en sensorbox

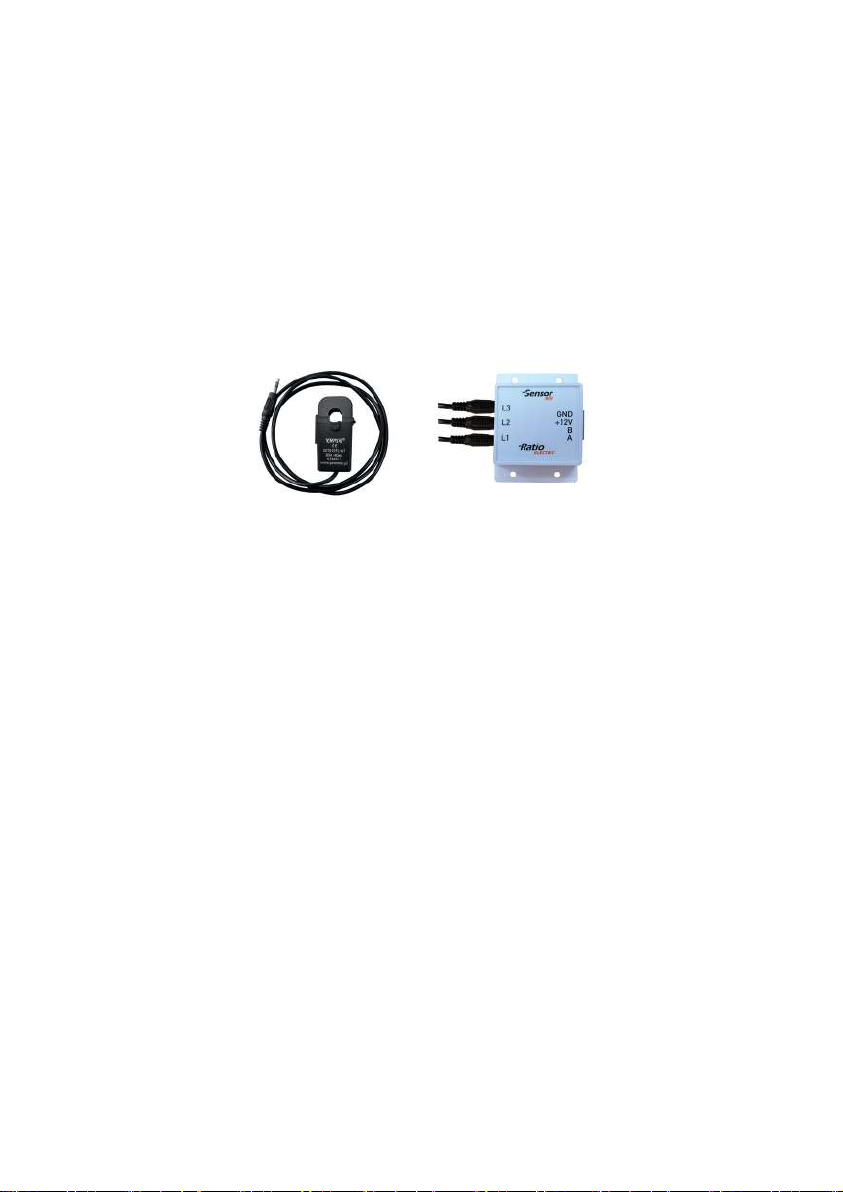

Om de stroom te meten, worden meetspoelen gebruikt (type
SCT013-000, één voor elke fase). Clip ze om de L1-, L2- en L3-draden
en steek het andere uiteinde in de sensorbox. (zie afbeelding pagina 9)

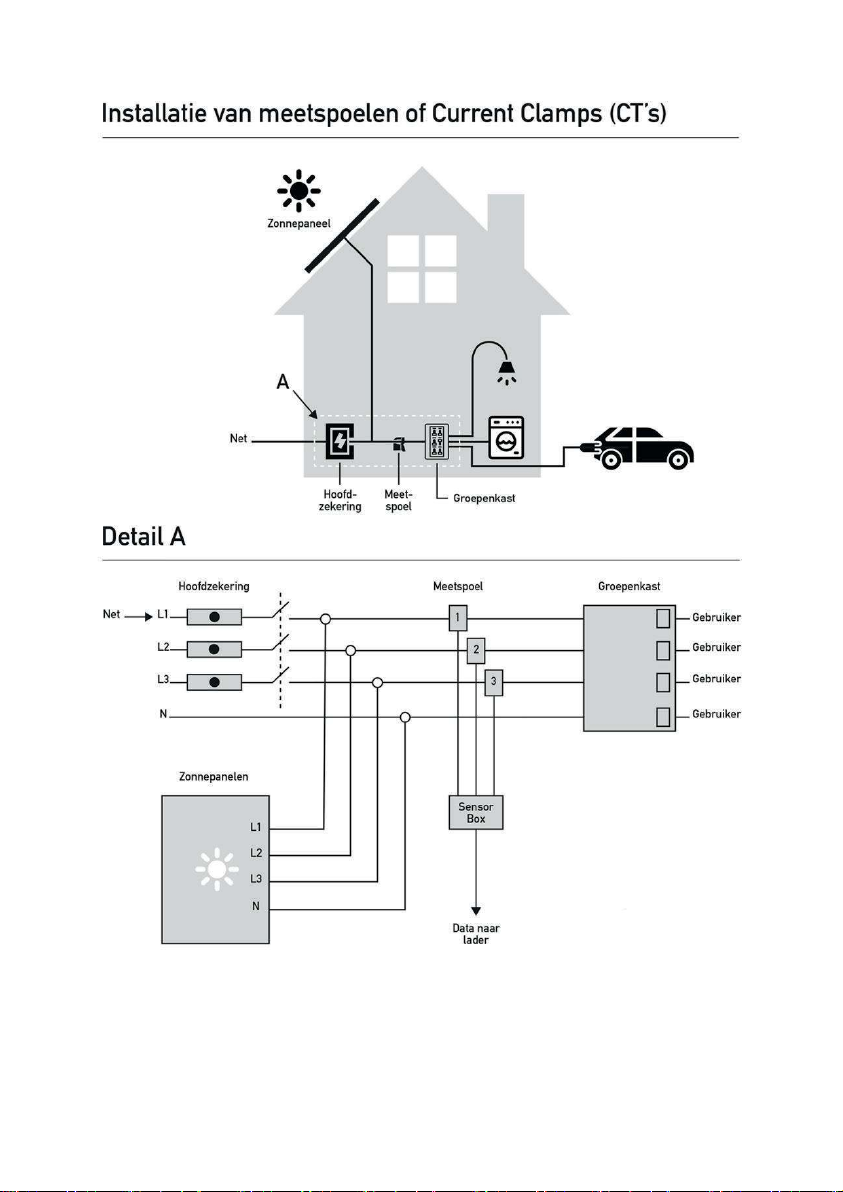

De meetspoelen moeten worden geplaatst waar de netaansluiting het
gebouw binnenkomt. Op die manier kan de totale stroom per fase
gemeten worden en deze informatie via de sensorbox naar de Smart Box
gestuurd worden.
De datakabel op de sensorbox moet worden aangesloten op de klemmen
A (wit), B (geel), + 12V (bruin) en GND (groen).
Meetspoel Sensorbox
OPMERKING: De datakabel tussen de sensorbox en de Smart Box wordt niet
meegeleverd. U kunt hiervoor een standaard UTP-kabel of 4 x
0,25 mm2datakabel gebruiken.
Verbind de datakabel in het laadstation met de meegeleverde 4-polige
connector. Master-slave-configuratie: verbind de A-, B- en GND-verbinding
van de master met de slave(s). Dus A verbinden met A, B met B etc. Zorg
ervoor dat de + 12V-draad die uit de sensorbox komt, alleen op de master
Smart Box is aangesloten.
9. Sluit de onderklep en schuif de afdekrand voorzichtig over het
laadstation.
BELANGRIJK: OUTLET VERSIE - zorg ervoor dat outlet is ontgrendeld
voordat u de afdekrand sluit!

SMART BOX / EV050
NEDERLANDS 9

www.ratio.nl
10
SETUP-MENU
Om het setup-menu te openen, drukt u op:
2 x linkerpijltjestoets
1 x rechterpijltjestoets
1 x linkerpijltjestoets
1 x middelste toets
1 x linkerpijltjestoets
Na het opstarten is de lader altijd klaar om te laden met de vorige instellingen.
Tijdens het opladen heeft u geen toegang tot de setup.
In het menu kunt u kiezen tussen SETUP:
1. CHG MODE
2. LOAD BAL
3. I MAX HOME
4. I-MIN
5. I-MAX

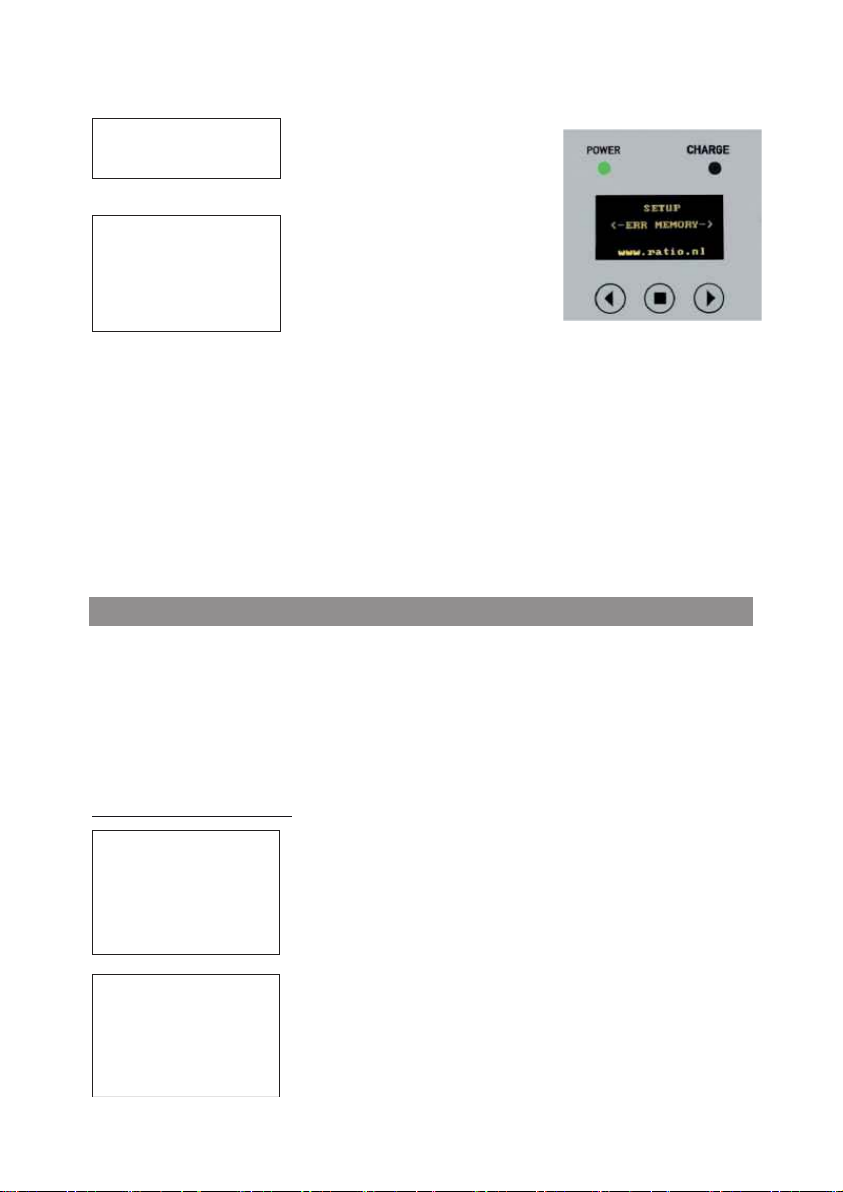

8. READOUT -> ERR MEMORY
U kunt de linker- of rechterpijltjestoets gebruiken om te wisselen tussen de
instellingen. Bevestig uw keuze altijd met de middelste toets.

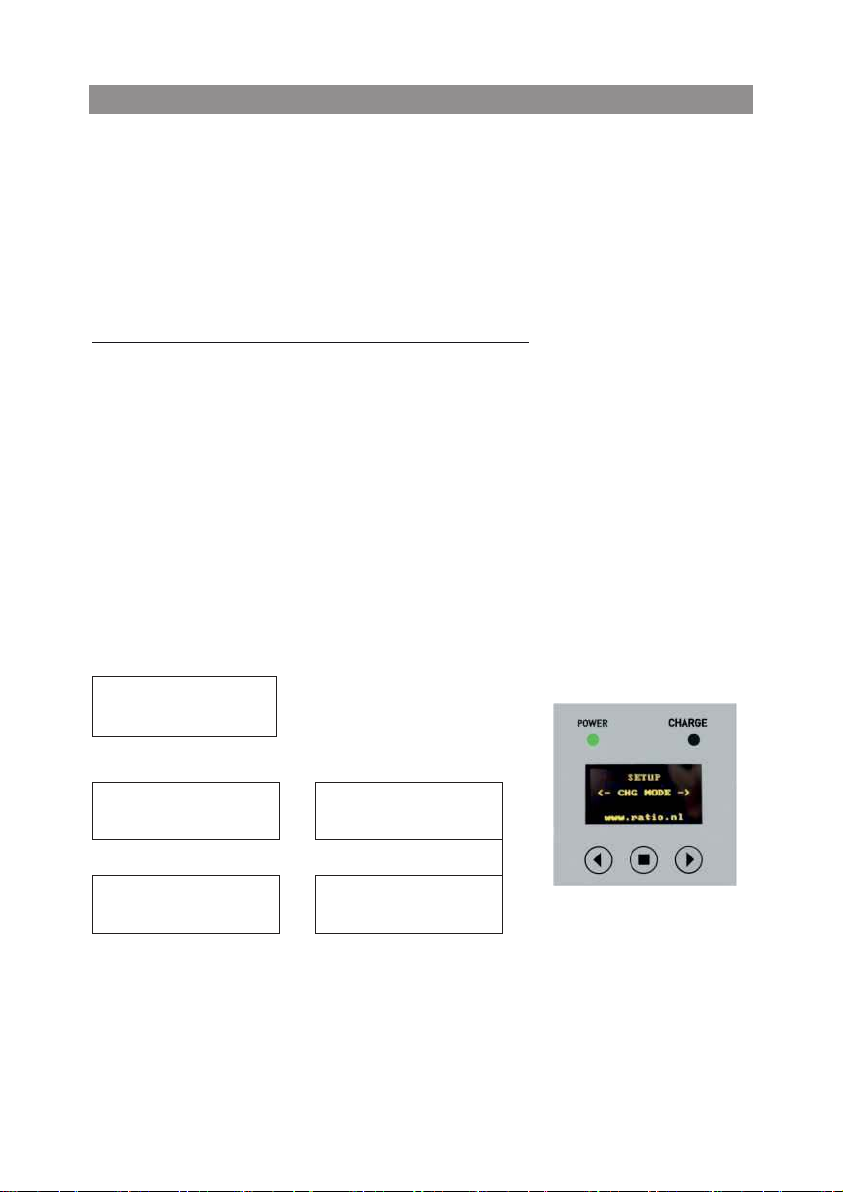

1 SETUP CHG MODE
SETUP
<- CHG MODE ->

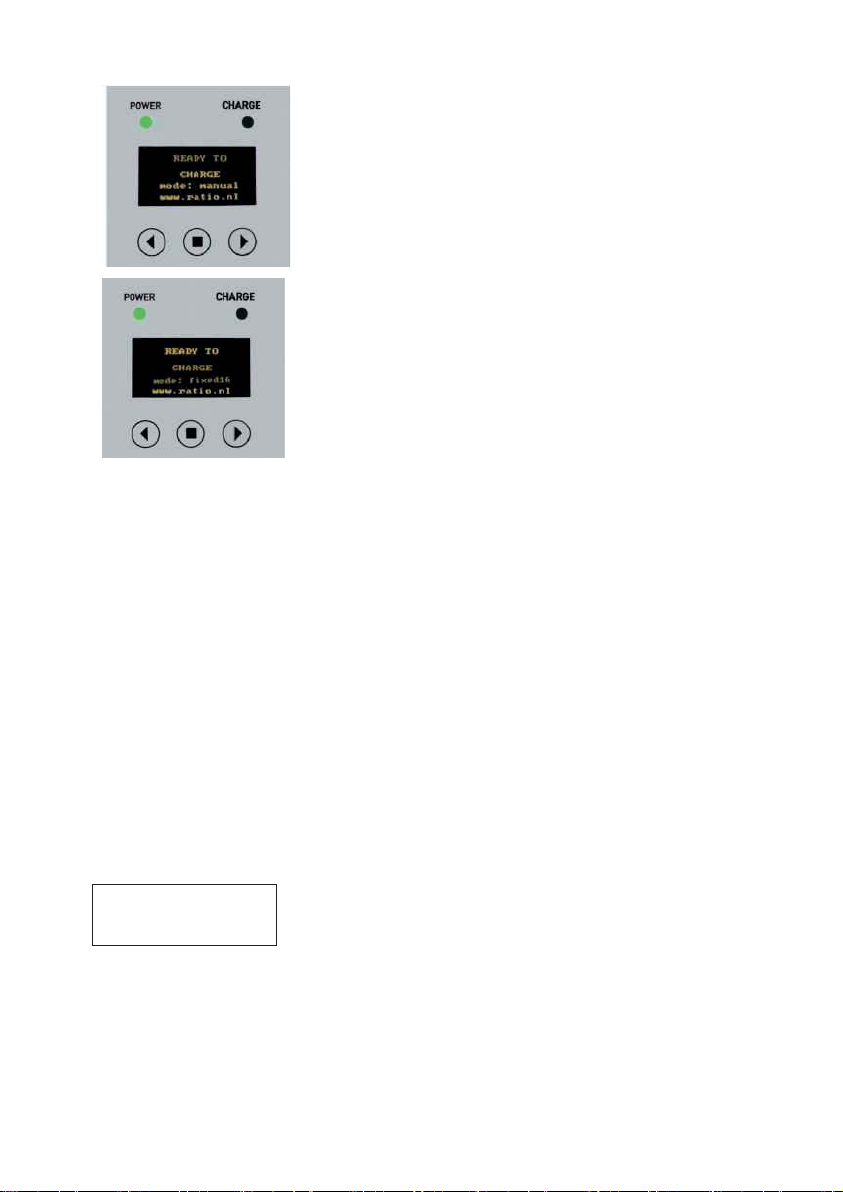

In de setup CHG MODE kunt u kiezen tussen:
SETUP CHG MODE
<- MANUAL ->
SETUP CHG MODE
<- FIXED 16 ->
SETUP CHG MODE
<- FIXED 32 ->
SETUP CHG MODE
<- SMART ->

SMART BOX / EV050
NEDERLANDS 11
MANUAL
U kunt de laadstroom instellen tussen 6A en 32A (u
kunt de laadstroom aanpassen tijdens het laden)
FIXED 16
met deze optie kunt u de laadstroom instellen op 16A
FIXED 32
met deze optie kunt u de laadstroom instellen op 32A
SMART
Laadbalanceringsmodus -de EV laadt met een
dynamische laadstroom, afhankelijk van de
gegevens uit de sensorbox en de I-MAX HOME-, I-

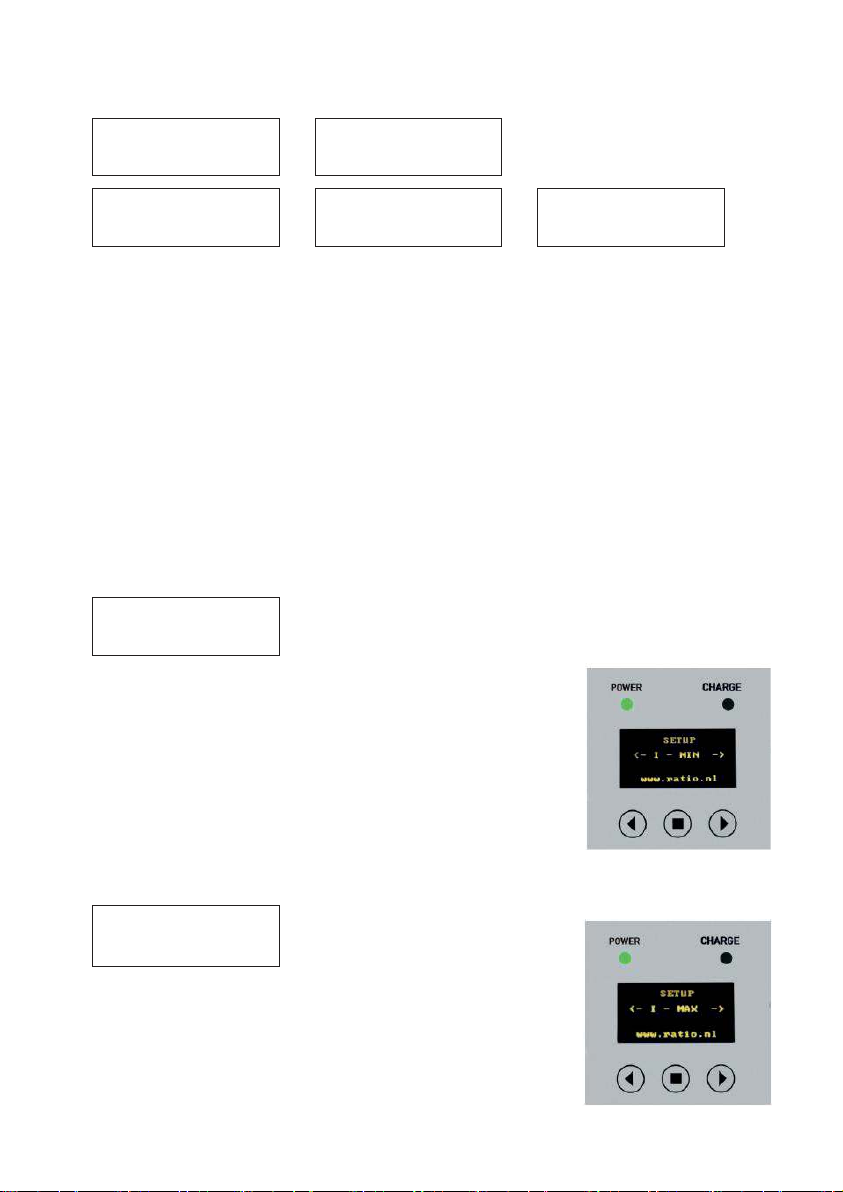

MIN-en I-MAX-instellingen.
U kunt de instelling veranderen door op de linker- of rechterpijltjestoets te drukken.
Nadat u uw keuze heeft gemaakt, bevestigt u deze door op de middelste toets te
drukken.
2 LOAD BAL
Het is mogelijk om maximaal 4 Smart Box laders met elkaar te verbinden en ze
één netvoeding te laten delen. Configureer de optie laadstroomverdeling van de
Smart Box (LOAD BAL) en stel één module in op MASTER en de andere op
SLAVE 1,2,3.
Zorg ervoor dat er maar één Master is en dat de Slave-nummers uniek zijn.
Voorbeeld: in het geval van twee units stelt u de eerste module in op Master en
de tweede op Slave 1.
LET OP! Bij gebruik van één Smart Box moet deze op Master worden ingesteld.
DISABLED –geen load balancinig (laadstroomverdeling) gebruikt
MASTER –stel één van de Smart Boxen in als Master
SLAVE 1-3 –stel de rest van de Smart Boxen in als Slave 1-3, bij gebruik van
laadstroomverdeling
SETUP
<- LOAD BAL ->

www.ratio.nl
12
In de setup LOAD BAL kunt u kiezen uit:
SETUP CHG MODE
<- DISABLED ->
SETUP CHG MODE
<- MASTER ->
SETUP CHG MODE
<- SLAVE 1 ->
SETUP CHG MODE
<- SLAVE 2 ->
SETUP CHG MODE
<- SLAVE 3 ->
U kunt de instelling veranderen door op de linker- of rechterpijltjestoets te drukken.
Nadat u uw keuze heeft gemaakt, bevestigt u deze door op de middelste toets te
drukken.
U kunt de functie laadstroomverdeling alleen gebruiken in de SMART-modus.
3 SETUP I-MAX HOME
Hier kunt u de maximaal beschikbare stroom van uw huis instellen. Om MAX-
stroom in te stellen, kunt u kiezen tussen 10A en 99A. Deze setup is beschikbaar
in de SMART-modus.
4 SETUP I-MIN
SETUP <- I-MIN ->
Hier kunt u de minimale laadstroom instellen.
U kunt waarden kiezen tussen 6A en 16A in stappen van
1A.
De standaardinstelling is 6A.
Gebruik de linker- of rechterpijltjestoets om uw keuze te
maken.
Druk op de middelste toets om te bevestigen.
5 SETUP I-MAX
SETUP
<- I-MAX ->
Hier kunt u de maximale laadstroom voor de EV instellen. U
kunt waarden kiezen tussen 10A en 32A in stappen van 1A.
Gebruik de linker- of rechterpijltjestoets om uw keuze te
maken. Druk op de middelste toets om te bevestigen.

SMART BOX / EV050
NEDERLANDS 13
8. READOUT -> ERR MEMORY
SETUP
<- ERR MEMORY ->
E1:
E2:
E3:
E4:
E5:
Bevestig met de middelste toets om naar het geheugenscherm voor fouten te
gaan. U kunt max. 10 foutcodes zien.
Met de linker- en rechterpijltjestoetsen kunt u naar de laatste code scrollen.
Om terug te keren naar het setup-menu drukt u 5 seconden op de middelste toets.
Bij een foutmelding kunt u contact opnemen met Ratio Electric voor
ondersteuning.
INFORMATIE VOOR GEBRUIKERS
1- FASE LAADSTATION
Het oplaadscherm hangt af van de gekozen oplaadmodus -> MANUAL, FIXED 16,
FIXED 32, SMART.
Met de rechterpijltjestoets kunt u altijd naar het scherm met meer informatie over
het verbruik van de lader gaan.
LADEN SMART MODUS
READY TO
CHARGE (A)
modus: smart (m)
www.ratio.nl
Lader gereed, niet aangesloten op EV
smart (m) -> master
smart (s1) -> slave 1 / smart (s2) -> slave 2 /
smart (s3) -> slave 3
READY TO
CHARGE (B)
modus: smart (m)
www.ratio.nl
Lader aangesloten op EV

www.ratio.nl
14
CHARGING
I set [A] : x x
Pt [W] : x . x
Et [kW] : kWh
lh : xx xx xx ( x x )
www.ratio.nl
Laadscherm
I set [A] - beschikbare stroom
Pt [W] - vermogen
Et [kWh] - totaalverbruik (niet te resetten)
lh - x x : gemeten stroom ( x x ) : instelling I-MAX HOME
Net als in alle andere gekozen laadmodi kunt u naar het volgende scherm gaan
met de rechterpijltjestoets.
Het onderstaande menu is te bereiken met de pijltjestoets vanaf het READY TO
CHARGE-scherm, maar ook vanaf het CHARGING-scherm.
Hier vindt u meer informatie over het verbruik:
I: stroom (A)
U:
voltage (V)
P:
vermogen (kWh)
Et:
totale kWh-waarde (niet te resetten)
I: A
U: V
P: kWh
Et: kWh
www.ratio.nl
Door op de middelste toets te drukken, kunt u de meterstanden van de laatste 5
sessies bekijken.
Et (1):
kWh
De waarden kunnen worden verwijderd door tegelijkertijd
op de linker-en rechterpijltoets te drukken.
Met de middelste toets gaat u terug naar het vorige
scherm.
Et (2):
kWh
Et (3):
kWh
Et (4):
kWh
Et (5):
kWh
CHARGER ERROR
CHARGER
NOT READY
ERRCODE:...............
www.ratio.nl
In het geval van een fout ziet u het foutscherm met de
foutcode. Als er meerdere fouten optreden, wisselen de
codes elkaar af.
Bij een foutmelding kunt u contact opnemen met Ratio
Electric voor ondersteuning.
Om terug te keren naar het setup-menu drukt u 5
seconden op de middelste toets.

SMART BOX / EV050
NEDERLANDS 15
3-FASE LAADSTATION
Het oplaadscherm hangt af van de gekozen oplaadmodus -> MANUAL, FIXED 16,
FIXED 32, SMART.
Met de rechterpijltjestoets kunt u altijd naar het scherm met meer informatie over
het verbruik van de lader gaan.
LADEN SMART MODUS
READY TO
CHARGE (A)
modus: smart (m)
www.ratio.nl
Lader gereed, niet aangesloten op EV
smart (m) -> master
smart (s1) -> slave 1 / smart (s2) -> slave 2 /
smart (s3) -> slave 3
Lader aangesloten op EV
READY TO
CHARGE (B)
modus: smart (m)
www.ratio.nl
CHARGING
I set [A] : x x
Pt [kW] : x . x
Et [kW] : kWh
Lh: xx xx xx (x x)
www.ratio.nl
Laadscherm
I set [A] - beschikbare stroom
Pt [kW] - vermogen
Et [kWh] - totaalverbruik (niet te resetten)
lh - x x : gemeten stroom per fase ( xx ):
instellen I-MAX HOME
Net als in alle andere gekozen laadmodi kunt u naar het volgende scherm gaan
met de rechterpijltjestoets.
Het onderstaande menu is te bereiken met de pijltjestoets vanaf het READY
TO CHARGE-scherm, maar ook vanaf het CHARGING-scherm.
Hier vindt u meer informatie over het verbruik:
I:
stroom (A)
I 1:
A
I 2:
A
I 3:
A
U:
voltage (V)
U 1:
V
U 2:
V
U 3:
V

www.ratio.nl
16
P:
vermogen (kWh)
P 1:
kWh
Et:
totale kWh-waarde
P 2:
kWh
(niet te resetten)
P 3:
kWh
Et:
kWh
Door op de middelste toets te drukken, kunt u de meterstanden van de laatste 5
sessies bekijken.
Et (1):
kWh
De waarden kunnen worden verwijderd door
tegelijkertijd op de linker-en rechterpijltoets te
drukken.
Met de middelste toets gaat u terug naar het vorige
scherm.
Et (2):
kWh
Et (3):
kWh
Et (4):
kWh
Et (5):
kWh
CHARGER ERROR
CHARGER
In het geval van een fout ziet u het foutscherm met de
foutcode. Als er meerdere fouten optreden, wisselen
de codes elkaar af.
Bij een foutmelding kunt u contact opnemen met Ratio
Electric voor ondersteuning.
Om terug te keren naar het setup-menu drukt u 5
seconden op de middelste toets.
NOT READY
ERRCODE: ...............
www.ratio.nl
SPECIFICATIES
Laadstandaard
Aansluitsysteem
Stopcontactversie
Ingang
Uitgangsvermogen
Aardlekbeveiliging
Afmetingen
Behuizing
Gewicht
Beschermingsgraad
Temperatuur
IEC61851, Mode 3
IEC 62196, type 1
of type 2
IEC 62196, type 2 stopcontact
1 fase of 3 fase, 230V
-400V, 16 A-32A
3,7 kW, 7,4 kW, 11 kW, 22 kW
AC 30mA, DC 6mA
400mm x 250mm x 105mm
PC/ABS
-VO
4 kg (incl. kabel)
IP54, regendicht
-
25°C tot +40°C
Markering
CE

SMART BOX / EV050
NEDERLANDS 17
ONDERHOUD
De Smart Box heeft geen ander onderhoud nodig dan af en toe schoonmaken.
Waarschuwing: schakel uw Smart Box uit voordat u hem gaat
schoonmaken.
Waarschuwing: wees voorzichtig bij het reinigen van de
connectoren en de behuizing om het risico
op elektrische schokken of schade aan de
apparatuur te beperken.
Maak de Smart Box schoon met een zachte doek die licht bevochtigd is met een
mild schoonmaakmiddel. Gebruik nooit schuursponsjes, schuurpoeder of
ontvlambare oplosmiddelen zoals alcohol of benzeen.
FCC-INFORMATIE
Dit apparaat voldoet aan deel 15 van de FCC-regelgeving. Bediening is
onderhevig aan de volgende twee voorwaarden: (1) dit apparaat mag geen
schadelijke storing veroorzaken, en (2) dit apparaat moet bestand zijn tegen elke
storing die het ontvangt, inclusief storing die kan leiden tot ongewenst
functioneren.
Dit product is ontworpen om te beschermen tegen radiofrequentie-interferentie
(RFI). Er zijn echter enkele gevallen waarin krachtige radiosignalen of
nabijgelegen RF-producerende apparatuur (zoals digitale telefoons, RF-
communicatieapparatuur etc.) de werking kunnen beïnvloeden.
Als het vermoeden bestaat dat uw laadstation wordt gestoord, raden wij u aan de
volgende maatregelen te nemen voordat u de hulp van de servicedienst inroept:
1. Heroriënteer of verplaats de elektrische apparaten en uitrusting die zich
in de buurt bevinden.
2. Schakel elektrische apparaten of uitrusting die zich in de buurt bevinden
uit tijdens het opladen.
Voorzichtig: wijzigingen of modificaties die zijn aangebracht door
een andere dan de geautoriseerde servicedienst
kunnen de FCC-goedkeuring ongeldig maken.

www.ratio.nl
18
GARANTIE-INFORMATIE
Ratio Electric B.V. garandeert dat dit product vrij is van materiaal-,
fabricage- en ontwerpfouten gedurende een periode van 3 jaar na de
aankoopdatum. Indien dit product gedurende deze garantieperiode een
materiaal-, fabricage- of ontwerpfout vertoont, zal Ratio Electric B.V. het
product naar eigen oordeel repareren of vervangen.
Reparatieonderdelen of vervangende producten kunnen nieuw of
gereviseerd zijn, naar het inzicht van Ratio Electric B.V.
Deze beperkte Carry-In-garantie omvat geen service bij het herstellen van
schade door onjuiste installatie, onjuiste verbindingen met randapparatuur,
externe elektrische storingen, ongevallen, rampen, misbruik, vandalisme,
ongeautoriseerde wijziging of reparatie, misbruik of aanpassingen aan het
product die niet schriftelijk zijn goedgekeurd door Ratio Electric B.V.
Elk bewijs van een poging om de Smart Box te demonteren, maakt deze
garantie ongeldig.
Voor elke servicereparatie die buiten het bereik van deze beperkte garantie
valt, gelden de toepasselijke tarieven en voorwaarden.

SMART BOX / EV050
ENGLISH 19
CONTENTS
CONTENTS……………………………………………………………………………...19
IMPORTANT SAFETY INSTRUCTIONS……………………………………………..20
SAFETY INFORMATION ...……………………………………………………………21
DESCRIPTION…………………………………………………………………………..22
INSTALLATION………………………………………………………………………….22
SETUP-MENU…………………………………………………………………………..26
USER INFORMATION………………………………………………………………….29
SPECIFICATIONS………………………………………………………………………32
MAINTENANCE…………………………………………………………………………33
FCC INFORMATION……………………………………………………………………33
WARRANTY INFORMATION………………………………………………………….34
CONTACT………………………………………………………………………………..52
IMPORTANT
The energy meter is not MID certified.
This meter may not be suitable for billing purposes in some countries,
but for reference only. Please check your local laws.
Do not disconnect power during charging.

www.ratio.nl
20
IMPORTANT SAFETY INFORMATION
Carefully read these instructions and the charging instructions in your vehicle
owner’s handbook before charging your electrical vehicle.
Take special note of all information marked with the following symbols:
Note: This means pay particular attention. Notes contain helpful suggestions.
Caution: This symbol means be careful. You are capable of
doing something that might result in damage to equipment.
Warning: This symbol means danger. You are in a situation that
could cause bodily injury. Before you work on any electrical
equipment, be aware of the hazards involved with electrical
circuitry and standard practices for preventing accidents.
Safety Guidelines
❖Use this Smart Box to charge electric vehicles equipped with a
conductive charge port only.See the vehicle’s owner’s handbook to
determinate if the vehicle is equipped with a conductive charge port.
❖Make certain the Smart Box’s supply cable is positioned so it will not
be stepped on, tipped over, or otherwise subjected to damage or
stress.
❖There are no user serviceable parts inside. Refer to the Customer
Support section in this manual for service information. Do not attempt
to repair or service the Smart Box yourself.
❖Do not operate your Smart Box if it or the supply cable or housing is
visibly damaged. Switch off the MCB in the electrical cabinet and
contact your Service Representative for service immediately. Refer to
the Customer Support section in the manual for information on the
Service Representative in your area.
