REH4MAT BODYMAP User manual

Manufacturer takes responsibility for proper usage of the product only
when the product was purchased from qualified REH4MAT employee or at
specialized medical store!
REH4MAT reserve the right to introduce technical and trading changes in the
content of the instruction without warning.
Product marked with the CE sign is Class I medical device, of rule 1,
consistent with the requirements of Regulation (EU) 2017/745 of the
European Parliament and of the Council of 5 April 2017 on medical
devices.
Wyrób Medyczny klasy I zgodny z Rozporządzeniem Parlamentu
Europejskiego i Rady (UE) 2017/745 z dnia 5 kwietnia 2017r. w sprawie
wyrobów medycznych. Na wyrób producent wystawił stosowną
deklarację zgodności.
Firma REH4MAT wdrożyła system zarządzania jakością zgodny z
normą ISO 13485 w zakresie projektowania całości produkcji,
sprzedaży i serwisu. System certyfikowany przez Det Norske Veritas.
REH4MAT Company introduced quality management system ISO
13485 regarding production, sales and service. The system is certified
by Det Norske Veritas.
REH4MAT zastrzega sobie prawo do wprowadzania zmian technicznych i
handlowych w treści instrukcji bez wcześniejszego uprzedzenia.
Wytwórca ponosi odpowiedzialność za właściwe funkcjonowanie wyrobu
wyłącznie w przypadku jego zakupu u wykwalifikowanego pracownika firmy
REH4MAT lub w wyspecjalizowanym sklepie medycznym.

®
§Seat cushion BodyMap A
®
§U cut seat cushion BodyMap A-
§Sitting positioning cushion with thigh abductor
®
wedge and lateral supports BodyMap A+
®
§Back cushion BodyMap B
§Backrest c u s h i o n with lateral supports
®
BodyMap B+
§Back cushion with headrest and lateral support
®
BodyMap C
®
§Positioning chair BodyMap AB
§Orthopedic seat for children with pelvic, trunk
®
andhead stabilization BodyMap AB+
®
§Butterfly headrest BodyMap DX
®
§Upper limb support BodyMap J
®
§Head support BodyMap I
®
§Triangular headrest BodyMap DZ
®
§Feet correction cushion BodyMap N
®
§Vacuum limb immobilizer BodyMap P
®
§Bath ring BodyMap S Swimmer
®
§Frames BodyMap
§Poduszka do siedzenia z klinem i stabilizacją
®
miednicy BodyMap A PRO
®
§Headrest BodyMap D
®
§Cover with thermo-active foam BodyMap
VISmemo™
®
§Stabilizing roller BodyMap O
®
§Neck cushion BodyMap DW
®
§Straight headrest BodyMap DY
®
§Unilateral trunk stabilizer BodyMap H
®
§Lower limb support BodyMap F
®
§Stabilizing mattress BodyMap K
§Positioning chair with headrest and lateral support
®
BodyMap AC
®
§Backrest for car seat BodyMap L
®
§Sensory bean bag floor cushion BodyMap R+
®
§Derotation stabilizer BodyMap G
®
§Sensory bean bag floor cushion BodyMap R
§Upper limb support for wheelchairs, strollers
®
andstanding frames BodyMap E
®
§Cushion stabilizing the upper limbs BodyMap M
§® Poduszka do siedzenia z wycięciem BodyMap A-
§Poduszka oparcia z boczną stabilizacją tułowia
®
BodyMap B+
§®
Fotelik BodyMap AB
§® Fotelik z pelotami bocznymi i zagłówkiem BodyMap
AC
§® Poduszka do siedzenia BodyMap A
§Poduszka do siedzenia ze stabilizacją miednicy
®
i z klinem międzyudowym BodyMap A+
§® Poduszka oparcia BodyMap B
§Oparcie z pelotami bocznymi i zagłówkiem
®
BodyMap C
§Siedzisko ortopedyczne dla dzieci stabilizujące plecy
®
i głowę BodyMap AB+
§® Zagłówek BodyMap D
§® Zagłówek prosty BodyMap DY
§® Poduszka stabilizująca odcinek szyjny BodyMap DW
§® Zagłówek motylkowy BodyMap DX
§® Zagłówek trójkątny BodyMap DZ
§Stabilizator przedramienia do wózków i pionizato-
®
rów BodyMap E
§Pooperacyjny stabilizator kończyny dolnej
®
BodyMap F
§Pooperacyjny stabilizator derotacyjny stopy
®
BodyMap G
§® Poduszka stabilizująca kończyny górne BodyMap M
§® Stabilizator głowy BodyMap I
§® Materac stabilizujący BodyMap K
§Dziecięce siedzisko sensoryczne typu fasolka
®
BodyMap R
§® Stelaże pozycjonujące BodyMap
§Poduszka do siedzenia z klinem i stabilizacją
®
miednicy BodyMap A PRO
§Podciśnieniowa, unieruchamiająca orteza
®
ortopedyczna BodyMap P
§® Jednostronny stabilizator tułowia BodyMap H
§® Poduszka korygująca ustawienie stóp BodyMap N
§®
Wałek stabilizujący BodyMap O
§Dziecięce siedzisko sensoryczne typu fasolka
®
BodyMap R+
§® Stabilizator kończyny górnej BodyMap J
§® Poduszka do pływania BodyMap S Swimmer
§® Pokrowce termoaktywne BodyMap VISmemo™
§® Poduszka BodyMap L
MODELE MODELS
B O D Y M A P S Y S T E M . C O M

SPIS TREŚCI CONTENTS
03 WSTĘP
05 JAK UŻYWAĆ?
09 POMPKI
10 CZYSZCZENIE, KONSERWACJA I NAPRAWA
12 TEST SZCZELNOŚCI
14 ZAWÓR SERWISOWY
18 ZASADY BEZPIECZEŃSTWA
INTRODUCTION 03
HOW TO USE? 05
PUMPS 09
CLEANING, MAINTENACE AND REPAIR 10
THE AIR LEAKAGE TEST 12
MAINTENACE VALVE 14
SAFETY RULES 18
B O D Y M A P S Y S T E M . C O M
04 WSKAZANIA/PRZECIWWSKAZANIA INDICATIONS/CONTRINDICATIONS 04
26 OZNAKOWANIE LABELLING 26

System to zespół wyrobów medycznych Klasy
®
BodyMap
I, przeznaczonych dla osób dorosłych i dla dzieci
z porażeniem m ózgowym, kompensujących
i łagodzących upośledzenie poprzez stabilizację chorego
w pozycji siedzącej lub leżącej. Doskonale sprawdza się
w opiece nad osobami niepełnosprawnymi,
w profilaktyce przeciwodleżynowej oraz w przypadku
występowania napięć mięśniowych.
®
BodyMap System refers to first class medical products
which are designed for adults as well as children with
cerebral palsy. All these products provide perfect
stabilization during seating or lying position. What is
more, it is a perfect choice for the disabled due to the fact
that it prevents bed sores.
®
BodyMap to system wykorzystujący metodę
podciśnieniową. W skład systemu wchodzą poduszki
i materace stabilizujące, wypełnione granulkami
polistyrenu, które idealnie odwzorowują kształt ciała
pacjenta. Stabilizacja pacjentów niepełnosprawnych przy
użyciu tej metody jest znana i od wielu lat stosowana
w krajach Europy Zachodniej. Z powodzeniem stosuje się
ją również w trakcie transportu pacjentów w ratownictwie
medycznym. Granulki swobodnie przemieszczają się
wewnątrz poduszki, dzięki czemu można jej nadać
pożądany kształt. Jeżeli pacjent usiądzie na otwartej
poduszce lub oprze się o nią, poduszka idealnie
odwzoruje kształt jego ciała, tworząc jego swoistą mapę.
W wyniku odessania z wnętrza produktu powietrza,
pomiędzy sąsiadującymi granulkami zwiększa się siła
tarcia, która utrwala nadany poduszce kształt.
®
BodyMap System uses vacuum method. This method
refers to pillows and mattresses which are filled with
polystyrene granules thanks to which products can
model according to patient’s body. Polystyrene granules
move freely inside the device thanks to which it is possible
to model the cushion. The cushion perfectly models
according to patient’s body when patient either sits or
leans on the cushion. The shape of cushion doesn’t
change easily because of the fact that the air is sucked out
of the cushion.
WSTĘP INTRODUCTION
B O D Y M A P S Y S T E M . C O M 03

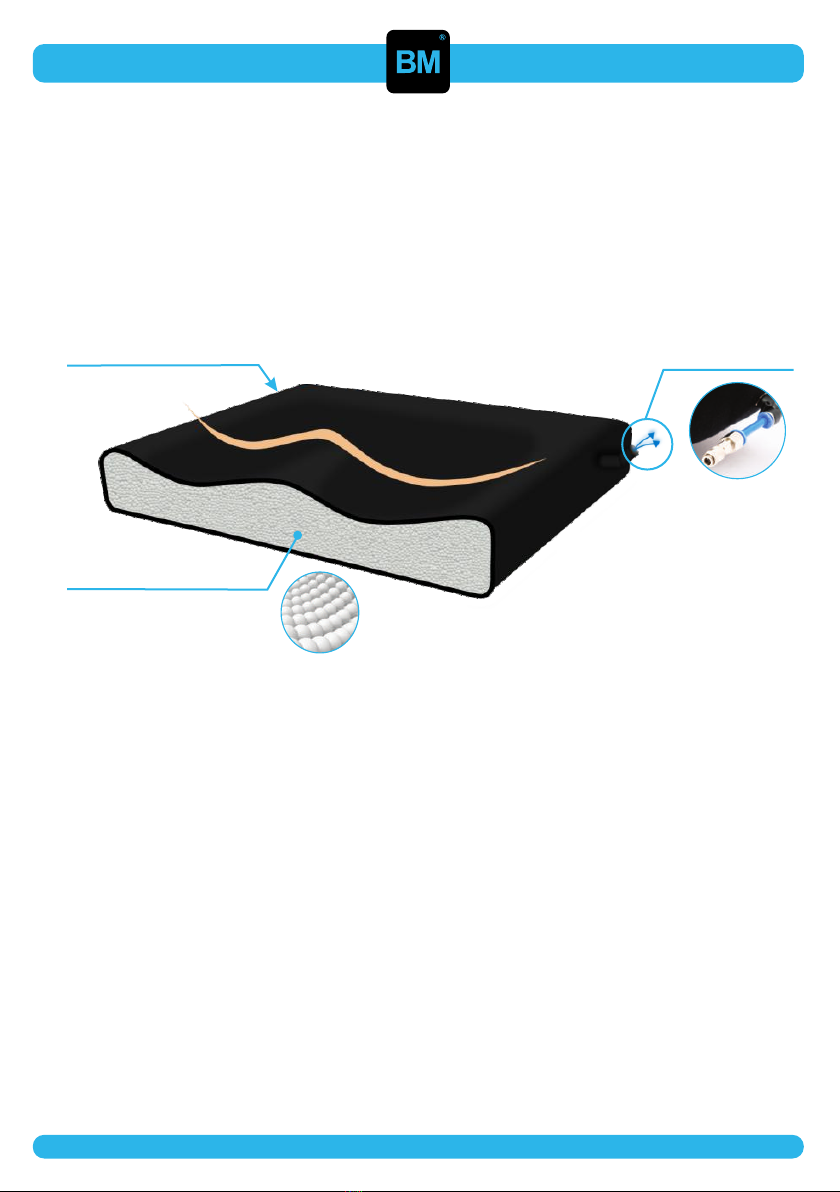

GRANULKI POLISTYRENU
POLYSTYRENE GRANULES
ELASTYCZNA DZIANINA
FLEXIBLE FABRIC ZAWÓR POWIETRZA
VACUUM VALVE

WSKAZANIA/PRZECIWWSKAZANIA INDICATIONS/CONTRINDICATIONS
źOsłabienie siły mięśniowej
WSKAZANIA DO STOSOWANIA:
źStany po zabiegach chirurgicznych,
ortopedycznych wymagających stabilizacji
ciała lub jego części
źChoroby neurologiczne i ortopedyczne
wymagające stabilizacji ciała lub jego części,
źWady postawy
źMózgowe porażenie dziecięce – różne
postacie
źTerapia ułożeniowa
INDICATIONS FOR USE:
źConditions after surgical or orthopedic
procedures requiring stabilization of the body
or its parts
źNeurological and orthopedic diseases
requiring stabilization of the body or its parts,
źPosture defects
źMuscle weakness Cerebral Palsy - various
forms
ź Postural therapy
źNieprawidłowe ułożenie osoby przy pomocy
systemu BODYMAP® może prowadzić do
deformacji w obrębie stawów, a długotrwałe
utrzymywanie leżącego w jednej pozycji
znacznie zwiększa ryzyko wystąpienia
odleżyn.
PRZECIWWSKAZANIA DO STOSOWANIA:
źUczulenie na neopren
źIncorrect positioning of a person using the
BODYMAP® System may lead to deformation
of the joints, and keeping the person lying in
one position for a long time significantly
increases the risk of pressure ulcers.
INDICATIONS FOR USE:
źAllergic to neoprene
Osoby wymagające stabilizacji i kompensacji
deficytów wynikających z deformacji układu
kostno-stawowego oraz osłabienia mięśni
posturalnych.
GRUPA DOCELOWA: TARGET GROUP
People requiring stabilization and compensation
of deficits resulting from deformation of the
osteoarticular system and weakening of postural
muscles
B O D Y M A P S Y S T E M . C O M
04

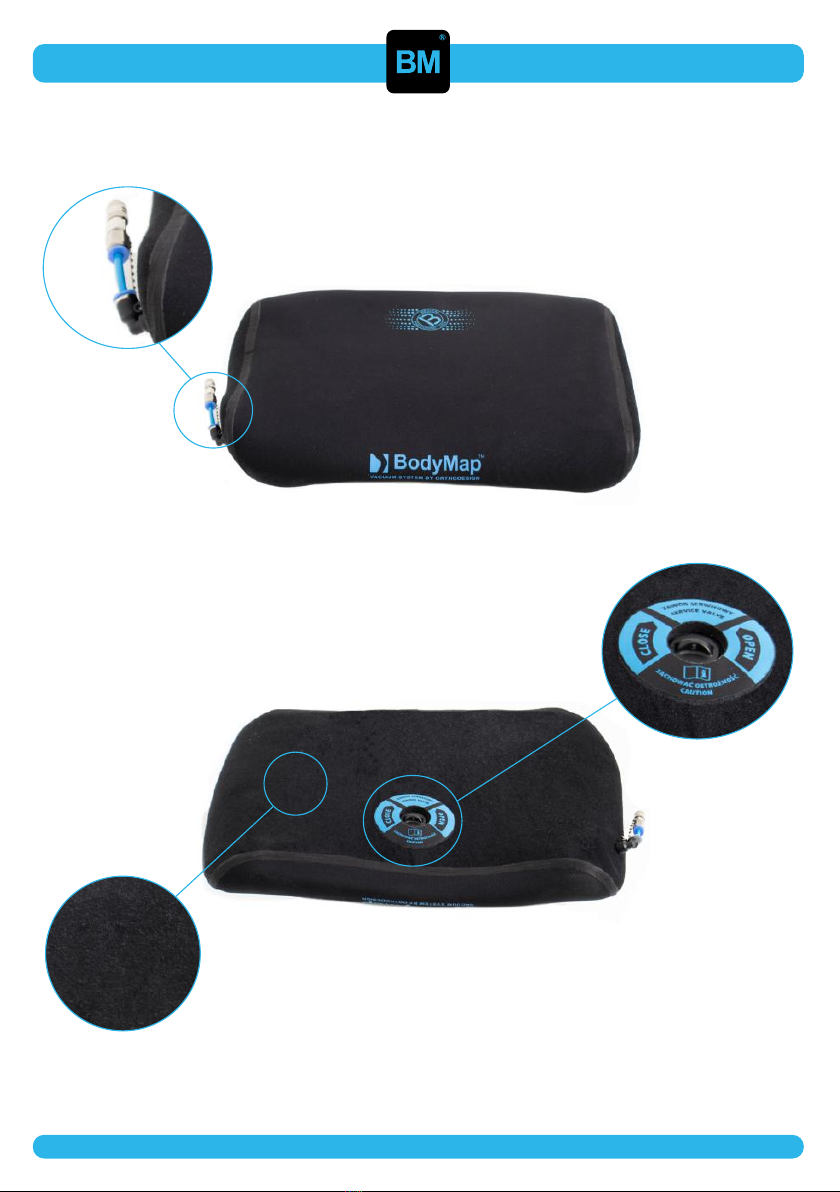

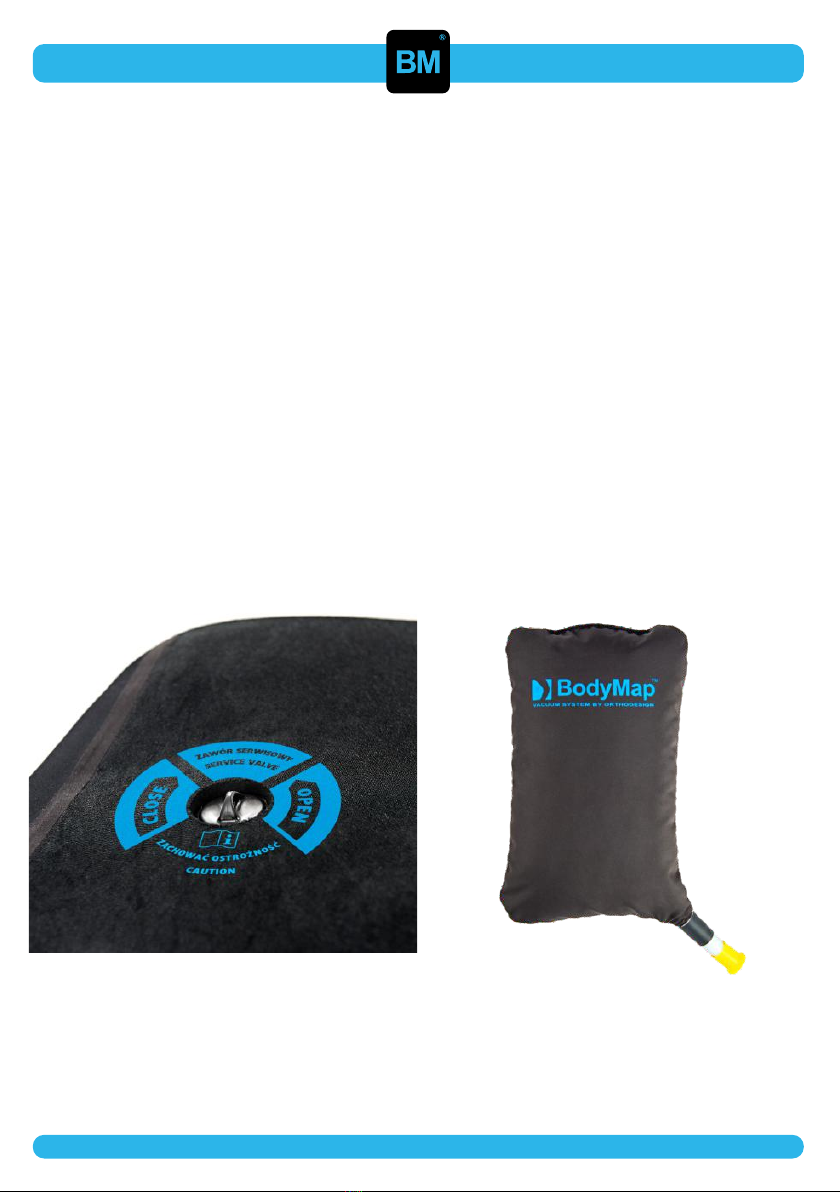

ZAWÓR
Służy do odsysania powietrza z poduszki. Wyposażony w łańcuszek, który zapobiega
zgubieniu zaworu.
VACUM VALVE
It is used to pump the air out of the cushion. Equipped with a chain that prevents the valve
from being lost.
Together with the granule bag makes it possible to control the amount of the granules in
® ®
the BodyMap cushions. The valve is a standard equipment in the selected BodyMap
cushions. In other cushions, the valve is made on request.
Wraz z woreczkiem z granulatem umożliwia dowolne sterowanie ilością granulatu
®
w poduszkach BodyMap . Zawór wykonywany jest w standardzie w wybranych
®
poduszkach BodyMap . W pozostałych poduszkach zawór serwisowy wykonywany jest
na zamówienie.
MAINTENANCE VALVE
ZAWÓR SERWISOWY
Wybrane poduszki pokryte są od spodu materiałem z funkcją samoszczepną. Możemy do
niej przyczepiać różnego rodzaju elementy posiadające taśmy Velcro. W pozostałych
poduszkach funkcja samoszczepna wykonywana jest na zamówienie.
SELF-ADHESIVE FUNCTION
The bottom of selected cushions is covered with self-adhesive function. Various elements
can be easily attached to it with Velcro tapes. In other cushions, the self-adhesive function
is made on request.
FUNKCJA SZCZEPNA
WSTĘP INTRODUCTION
B O D Y M A P S Y S T E M . C O M 05

1
2
W celu otwarcia zaworu należy kciuk dłoni oprzeć
na powierzchni czołowej zaworu, natomiast
palcem wskazującym i środkowym nacisnąć
niebieski pierścień zwalniający (1), jednocześnie
zsuwając zawór z wężyka (2).
Przed przystąpieniem do formowania poduszki,
należy najpierw przywrócić ją do stanu poprzed-
niego. W tym celu należy zdjąć zawór z wężyka aby
wpuścić do poduszki powietrze. Czynność ta ma
na celu wyrównanie ciśnienia wewnątrz wyrobu
z ciśnieniem atmosferycznym na zewnątrz.
Concerning shaping the cushion, it is highly
important to open valve so as to let the air in. This
activity is done in order to equalize pressure inside
the device with atmospheric pressure.
In order to open valve it is necessary to put thumb
on frontal valve surface. Moreover, use your
middle as well as index finger to press blue ring (1)
and simultaneously slip off valve from pipe (2).
JAK UŻYWAĆ? HOW TO USE?
B O D Y M A P S Y S T E M . C O M
06

Ze względu na małe gabaryty zaworu, należy
zwracać uwagę na to, by go nie zgubić. Jest to
bardzo istotne szczególnie wówczas, gdy
czynności tej dokonujemy na zewnątrz pomiesz-
czeń. Aby temu zapobiec, zawór został wyposa-
żony w łańcuszek.
Poduszkę bez zaworu należy pozostawić na kilka
minut w celu wyrównania ciśnie .nia
Be careful with the valve because it is small and it
can be easily lost. Be cautious especially when you
perform all activities outside.
Cushion without valve should be left for few
minutes only so as to equalize pressures.
JAK UŻYWAĆ? HOW TO USE?
B O D Y M A P S Y S T E M . C O M 07

Następnie należy nadać poduszce pożądany
kształt. Aby formować poduszkę należy założyć
zawór na wężyk, rozprowadzić równomiernie
granulat i wstępnie odciągnąć powietrze za
pomocą pompki tak, aby poduszka była nadal
miękka i możliwa do kształtowania. Następnie
obciążamy poduszkę, siadając na niej lub
opierając się o nią (w zależności od tego z jakiego
rodzaju poduszką mamy do czynienia)
i przystępujemy do właściwego odciągania
powietrza z poduszki.
Next, shape the cushion so that it fits to the user’s
body. In order to shape the cushion, spread the
granules evenly and let the air out with a pump so
that the cushion is still soft and it is possible to
shape it. Next you can shape it by sitting or leaning
on it - it depends on the type of the cushion. Now
you can start to properly pump the air out of the
cushion.
JAK UŻYWAĆ? HOW TO USE?
Pod żadnym pozorem nie należy obciążać
®
i naciskać wyrobu BodyMap w momencie,
gdy jest do niego wpuszczone powietrze i gdy
założony jest zawór. Może to skutkować
uszkodzeniem i rozszczelnieniem poduszki!
UWAGA!
It is not allowed to press and load the
®
BodyMap device in case the air is inside and
the vacuum valve is assembled. This may
damage the pillow!
ATTENTION!
B O D Y M A P S Y S T E M . C O M
08

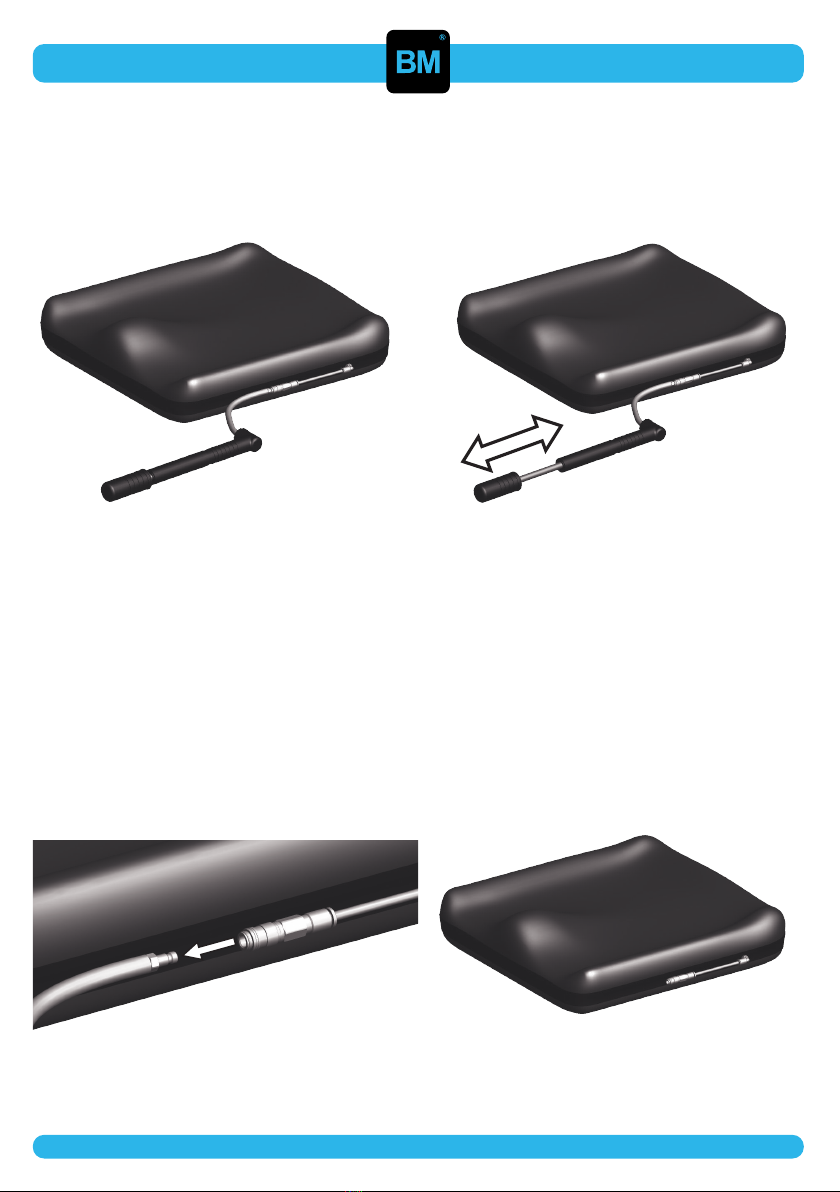

Odciąganie powietrza z poduszki przy użyciu
pompki odbywa się poprzez wykonywanie
posuwisto zwrotnych ruchów tłoka pompki,
naprzemiennie odciągając i wciskając go.
Move piston of the pump forward and backward
so as to let out the air.
JAK UŻYWAĆ? HOW TO USE?
Powietrze należy wyciągać tak długo, aż poduszka
stanie się zadowalająco twarda. W trakcie tej
czynności kształt poduszki można swobodnie
modelować. Im dłużej wypompowujemy
powietrze z poduszki tym jest ona twardsza
i stabilniejsza.
Air should be let out until it is properly hard. The
shape of cushion can be easily shaped during this
activity. Pump out longer so as to make cushion
harder and more solid.
Po osiągnięciu pożądanego kształtu i twardości
poduszki, należy odłączyć pompkę podciśnie-
niową. Zawór automatycznie zamknie dopływ
powietrza do poduszki.
Once the shape as well as hardness of cushion is
done, it is necessary to disconnect vacuum pump.
Valve will automatically close air supply for
cushion.
B O D Y M A P S Y S T E M . C O M 09

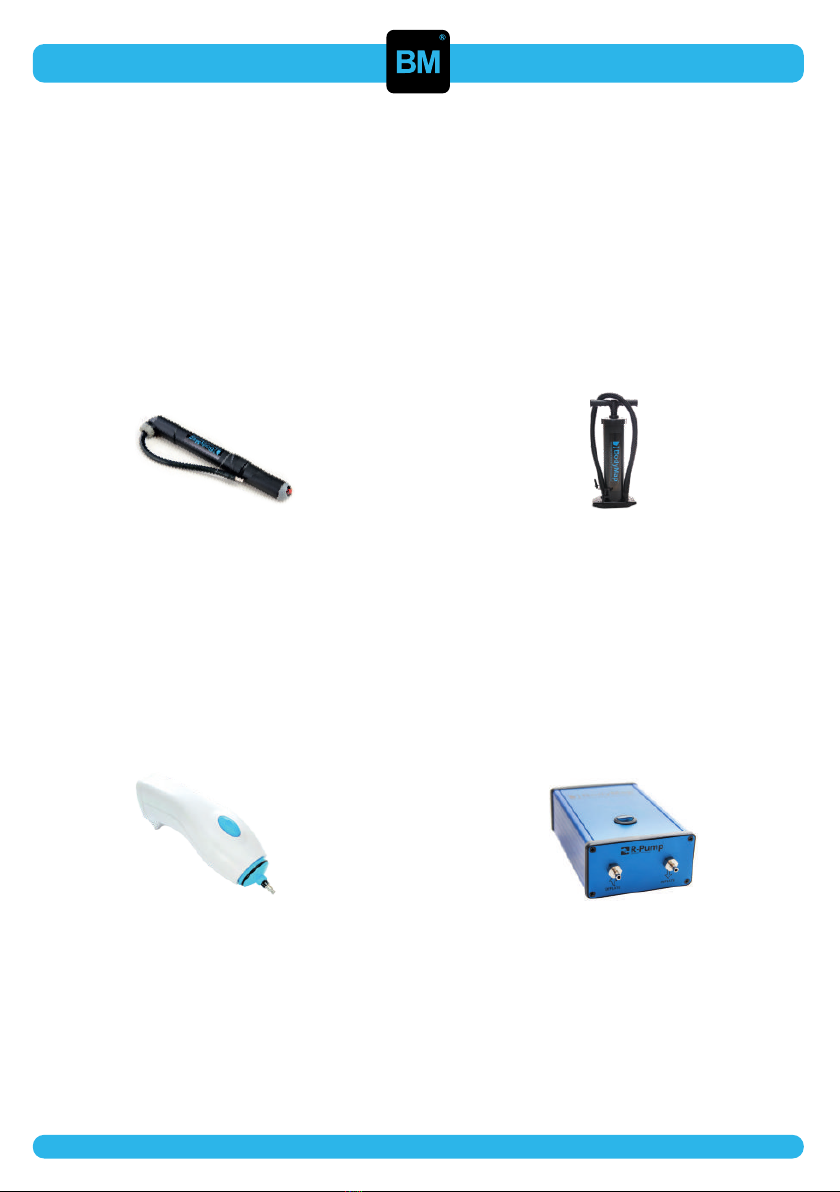

Each product is equipped with vacuum pump, depending on product size.
BM_002 LARGE HAND PUMP
-
BM_001 SMALL HAND VACUUM PUMP
Do każdego wyrobu w zależności od rozmiaru dostarczamy gratis pompkę podciśnieniową.
BM_001 POMPKA MAŁA RĘCZNA BM_002 POMPKA DUŻA RĘCZNA
BM_005 ELECTRIC DUAL-FUNCTION PUMPBM_003 ELECTRIC PUMP
BM_003 POMPKA ELEKTRYCZNA
BM_005 POMPKA DWUFUNKCYJNA ELEKTRYCZNA
Poręczna, mała, idealna do małych i średnich
poduszek. Dostarczana w zestawie z każdą poduszką
Handy, small vacuum pump. Perfect for small and
medium cushions. Each cushion includes this vacuum
pump free of charge.
Bardzo wydajna pompka duża ręczna. Idealna do materacy
i dużych poduszek.
Very effecient manual vacuum pump. Perfect for mattresses
and big cushions.
Bardzo poręczna i wydajna pompka wyposażona
w zasilacz elektryczny. Możliwość zasilania również
bateriami AA (brak z zestawie).
Handy and very effecient electric vacuum pump.
Equiped with electric charger. Can works with AA
battery also (not included).
Pompka dwufunkcyjna elektryczna umożliwia szybkie
odpompowanie lub dopompowanie powietrza w celu uzyskania
wymaganej twardości. Polecana szczególnie do dużych
poduszek oraz materaców.
Electric dual-function pump pump allows precise pumping out
or in the air in order to achieve the desired hardness. Strongly
recommended for large cushions and mattresses.
POMPKI PUMPS
POMPKI STANDARDOWEPOMPKI DODATKOWE
ADDITIONAL PUMPS STANDARD PUMPS
B O D Y M A P S Y S T E M . C O M
10

§W przypadku uszkodzenia poduszki, możemy
ją naprawić dołączonym stan dardowo
zestawem naprawczym. Zestaw składa się ze
specjalnego kleju neo prenowego oraz
zestawu łatek, którymi możemy uszczelnić
uszkodzoną poduszkę. W trakcie naprawy
należy postępować zgodnie z instrukcją
dołączoną do zestawu.
§Poduszki powinny być czyszczone regularnie
z kurzu za pomocą suchej szczoteczki lub
odkurzacza z ssawką z miękkim włosiem.
W przypadku mocniejszych zabrudzeń wyrób
należy czyścić miejscowo pod lekkim strumie-
niem bieżącej wody w temp. do 40 °C.
§Do czyszczenia można również stosować
łagodny detergent, taki np. jak: płyn do naczyń
lub roztwór mydła. Po użyciu detergentu
czyszczone miejsce spłukać pod bieżącą wodą
i wysuszyć miękkim ręcznikiem.
§Do czyszczenia nie wolno używać środków na
bazie rozpuszczalników: toluen, aceton oraz
chloru ani jego pochodnych.
§Suszyć z daleka od źródeł ciepła.
§Podczas procesu czyszczenia ze szczególną
ostrożnością należy podchodzić do banderol
zabezpieczających miejsca łączenia elemen-
tów poduszek. Podczas czyszczenia wyrobów
należy zwrócić uwagę, aby przypadkowo nie
rozciąć lub nie przekłuć powłoki poduszki, do
przeprowadzania tych czynności nie wolno
używać ostrych narzędzi.
§W przypadku większych uszkodzeń me-
chanicznych, poduszkę należy przesłać do
producenta w celu jej naprawy.
§® Poduszka BodyMap nie powinna być
narażona na działanie ekstremalnych
temperatur oraz niekorzystnych warunków
atmosferycznych (deszcz, śnieg). Nie należy jej
użytkować ani przechowywać w mocno
nasłonecznionych miejscach. Poduszka
powinna być przechowywana w czystym
i suchym pomieszczeniu, w temperaturze
pokojowej.
§Dry far from direct heat.
§It is forbidden to use solvents: toluene or
acetone. It is forbidden to use chlorine or its de-
rivatives.
§It is also possible to use detergent such as
washing-up liquid or soap solution.
Remember to rinse cleaned place off with
running water and dry it with soft towel.
§Remember to be careful when you clean
banderoles which protect places that connect
cushion's elements.
§You can repair damaged cushion using repair
kit which is included free of charge to each
product. Kit consist of special neoprene super
glue and few patches which you can use to seal
the damage surface of the cushion. During the
repair, follow the instructions included in the
kit.
§It is necessary to be cautious not to cut or
pierce cushion; do not use any sharp tools for
cleaning.
§Cushion should be sent to manufacturer in
case of mechanical damages.
®
§The BodyMap cushion should not be
exposed to extreme temperatures and
unfavorable weather conditions (rain, snow). It
should not be used or stored in direct sunlight.
The cushion should be stored in a clean and
dry place at room temperature.
§Cushions should be regularly cleaned with the
aid of dry brush or vacuum cleaner equipped
with attachment made of soft bristles. If stains
are big, it is necessary to clean them with
running water in a temperature up to 40 °C.
CZYSZCZENIE, KONSERWACJA, NAPRAWA CLEANING, MAINTENANCE AND REPAIR
31
B O D Y M A P S Y S T E M . C O M 11

§umieścić poduszkę w miejscu jej prze-
znaczenia,
§rozpocząć finalne modelowanie siadając
na niej lub modelującą ją ręcznie.
§odciągnąć wstępnie powietrze tak, aby
poduszka nadal była miękka i możliwa do
formowania,
UWAGA! Aby uniknąć opadania granulatu
w poduszkach z oparciem (B, C, AB, AC, etc.)
podczas formowania kształtu, należy
postępować następująco:
§rozprowadzić równomiernie granulat
w środku poduszki na całej jej po-
wierzchni,
§położyć poduszkę na płaskiej powierz-
chni,
ATTENTION! To avoid falling down the
granules during molding the cushions with
backrest (B, C, AB, AC, etc.) please follow the
steps below:
§place the cushion on flat surface,
§spread the granules inside the cushion
evenly,
§vacuum the cushion a little bit so it can
still be floppy and moldable,
§put the cushion on its place,
§start the final molding seating on it or
mold it manually.
CZYSZCZENIE, KONSERWACJA, NAPRAWA CLEANING, MAINTENANCE AND REPAIR
B O D Y M A P S Y S T E M . C O M
12

After pumping the air out, the cushion should
keep its shape for at least 48 hours*. In case it
loses its shape sooner, check the cushion yourself
by carrying out THE AIR LEAKAGE TEST:
§insert the tube back into the cushion and put
the valve on it.
STEP 1. Check if the cushion has no visible
mechanical damage, tearing or signs of wear
and if the connective elements have not been
damaged. If the cushion has a small tearing, you
can try to fix it yourself using the REPAIR KIT,
which is added to the cushion (follow the
instructions included). If the damage is significant,
contact the manufacturer to have the cushion
repaired (warranty does not cover mechanical
damage or tearing of the cushion).
§cut off about 10 mm of the tube on both sides,
After STEP 2, check again if the cushion is
airtight by shaping the cushion and pumping
the air out of it. If the cushion still does not
keep the shape, proceed to STEP 3.
§take the blue tube out of the cushion by
pressing the blue clenching elements and
remove the valve,
STEP 2. Carry out the maintenance of the tube,
which is used for pumping the air out:
KROK 1. Czy poduszka nie ma widocznych
uszkodzeń mechanicznych, rozdarć, przetarć,
oraz czy materiał nie uległ rozklejeniu? Jeżeli
na poduszce znajduje się rozdarcie niewielkich
rozmiarów, można spróbować naprawić ją
samodzielnie za pomocą dołączonego ZESTAWU
NAPRAWCZEGO (należy stosować się do zaleceń
opisanych w instrukcji zestawu). Jeżeli
uszkodzenie jest duże, poduszkę należy odesłać
do wytwórcy w celu naprawy (należy pamiętać,
że mechaniczne uszkodzenia poduszki, otarcia,
przetarcia nie podlegają reklamacji).
§wyjęcie niebieskiego wężyka z poduszki
i usunięcie zaworu,
Poduszka po odciągnięciu powietrza powinna
zachować nadany wcześniej kształt przez co
najmniej 48 godzin*. W przeciwnym wypadku
należy sprawdzić poduszkę, samodzielnie
wykonując TEST SZCZELNOŚCI:
KROK 2. Należy wykonać konserwację wężyka,
służącego do odciągania powietrza, poprzez:
§odcięcie końcówki wężyka po obu stronach, na
odległość około 10 mm,
§ponowne zamontowanie wężyka na poduszce,
włożenie na niego zaworu.
Po wykonaniu KROKU 2 należy ponownie
sprawdzić szczelność poduszki poprzez
odciągnięcie z niej powietrza i nadanie
kształtu. Jeżeli stwierdzimy, że poduszka nadal
jest nieszczelna, należy przejść do KROKU 3.
TEST SZCZELNOŚCI THE AIR LEALAGE TEST
31
B O D Y M A P S Y S T E M . C O M 13

§odkręcenie zaworu za pomocą specjalnego
klucza,
§oczyszczenie i przemycie uszczelki mydłem lub
płynem do mycia naczyń, zakręcenie korka
zaworu, zwracając szczególną uwagę na to, by
granulat nie dostał się pod uszczelkę.
KROK 3. Jeżeli poduszka posiada zawór serwi-
sowy, należy sprawdzić jego szczelność poprzez:
§sprawdzenie, czy powierzchnie styku
z uszczelką lub sama uszczelka nie są
uszkodzone,
Wszystkie powyższe czynności należy wykonywać
z dużą ostrożnością, ponieważ gwałtowne ruchy
mogą skutkować wysypaniem się granulatu. Nie
wolno naciskać poduszki w czasie, gdy korek
zaworu jest odkręcony!
Po wykonaniu KROKU 3 należy ponownie
sprawdzić szczelność poduszki poprzez
odciągnięcie z niej powietrza i nadanie
kształtu. Jeżeli stwierdzimy, że poduszka nadal
jest nieszczelna, należy odesłać ją do
wytwórcy w celu naprawy.
*Na zachowanie kształtu przez poduszkę
®
BodyMap ma wpływ wiele czynników, tj. rodzaj
poduszki, jej wielkość, częstość użytkowania,
temperatura otoczenia i waga użytkownika.
Poduszka powinna zachować swój kształt od kilku
dni do kilku tygodni. Jeżeli poduszka nie jest
używana i w okresie 48 godzin traci nadany
wcześniej kształt, może oznaczać to, że jest
uszkodzona i należy zgłosić się do wytwórcy
w celu jej naprawy bądź wymiany, po wcześniej-
szym wykonaniu TESTU SZCZELNOŚCI, który jest
opisany na niniejszej stronie.
STEP 3. If the cushion is equipped with the
service valve, check if the valve is airtight:
§clean and wash the seal with soap or
dishwashing liquid; put on and close the valve
cap, paying particular attention that the
granules do not get under the seal.
All of the abovementioned steps should be done
carefully because the sudden or rapid movements
may result in the granules pouring out of the
cushion. Do not press the cushion when the valve
cap is removed.
After STEP 3, check again if the cushion is
airtight by shaping the cushion and pumping
the air out of it. If the cushion still does not
keep the shape, send the cushion ack to the
manufacturer to have it repaired.
§open the valve cap with the use of a special key,
§check if the surface around the valve or the
seal are not damaged,
*There are a lot of factors which affect the shape
®
of the BodyMap cushion, such as the kind of the
cushion, its size, frequency of use, ambient
temperature and the weight of the patient. The
cushion should keep its shape from several days
to several weeks. If the cushion is not used and
does not keep its shape in the period of 48 hours,
it might meant that it is damaged. To check that,
carry out the AIR LEAKAGE TEST which is
described above. If the test confirms that the
cushion is damaged, inform the manufacturer
about that fact in order to have the cushion
repaired or replaced.
TEST SZCZELNOŚCI THE AIR LEALAGE TEST
B O D Y M A P S Y S T E M . C O M
14

®
Zawór serwisowy BodyMap to innowacyjne
i proste rozwiązanie wykorzystane w systemie
®
BodyMap . Umożliwia on samodzielne sterowa-
nie ilością granulatu w poduszkach, aby móc ją
dopasować do indywidualnych potrzeb
użytkownika.
Zawór jest umieszczony z tyłu poduszki, dzięki
czemu nie rzuca się w oczy i nie przeszkadza
w użytkowaniu wyrobu. Jego obsługa jest bardzo
prosta - polega na odkręceniu korka serwisowego
i dosypaniu lub odsypaniu żądanej ilości
granulatu. Dodatkowy zapas granulatu jest
umieszczony w szczelnych woreczkach, które
dostępne są w dwóch różnych rozmiarach. Przy
wyborze wielkości woreczka z granulatem należy
sugerować się wielkością posiadanej poduszki
®
BodyMap .
Valve is situated at the back o f cushion thanks to
which it is not very visible and, moreover, it is not
an obstacle while using the product. What is more,
it is really easy to use it – you just need to unscrew
cork and either pour in or take out specific amount
of granules. Additional amount of granules is
packed in airtight bags that are available in two
sizes. Remember that the size of bag depends on
®
the size of BodyMap cushion.
®
BodyMap valve is an innovative as well as easy
®
solution used in BodyMap system. It makes it
possible to control the amount of granules in
®
BodyMap cushions. It is highly advantageous
because then it is possible to adjust cushion
according to your needs.
ZAWÓR SERWISOWY MAINTENANCE VALVE
31
B O D Y M A P S Y S T E M . C O M 15

Aby uzupełnić/odsypać granulat z po-
duszki należy:
1. Odciągnąć powietrze z poduszki za po-
mocą pompki.
2. Ostrożnie odkręcić korek zaworu.
UWAGA! Przy odkręconym zaworze nie
wolno wykonywać gwałtownych ruchów
poduszką ani jej uciskać, gdyż może to
skutkować wysypaniem się granulatu.
Pomocny przy otwieraniu zaworu może
okazać się kluczyk, dołączany do
woreczka z granulatem.

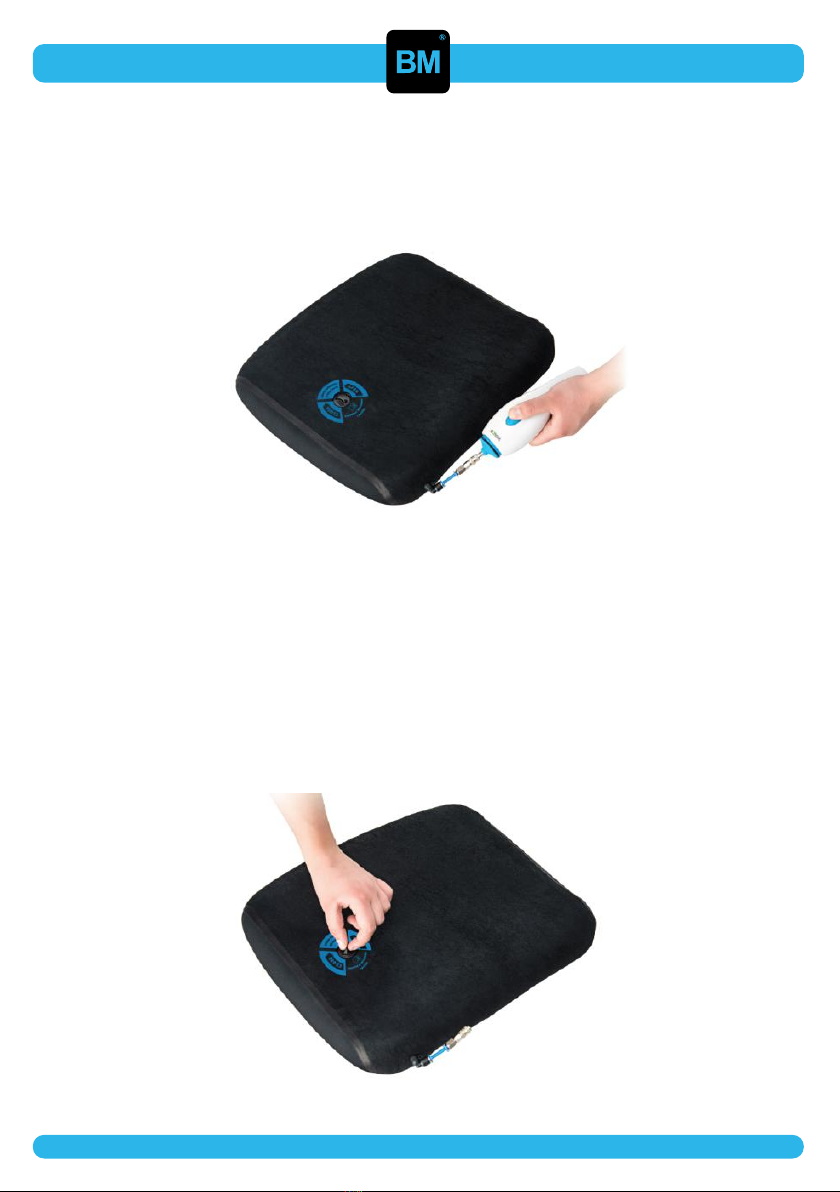

Please follow these steps in order to pour
in/ take out granules:
1. Vacuum the cushion using the vacuum
pump.
2. Unscrew carefully valve's cork.
CAUTION! When valve is unscrewed it is
forbidden to move pillow violently or
press it because then granules may spill
out. There is a key added to the bag which
facilitates opening and closing the
service valve in order to add or decrease
the amount of the granules
ZAWÓR SERWISOWY MAINTENANCE VALVE
B O D Y M A P S Y S T E M . C O M
16

3. Ostrożnie wyjąć korek zabezpieczający
lejek woreczka z granulatem tak, by nie
wysypać jego zawartości.
4. Szczelnie włożyć lejek woreczka do otworu
w poduszce na głębokość ok. 1 cm i deli-
katnie, pociągając worek do góry,
przesypywać granulat do uzyskania jego
żądanej ilości w poduszce. W celu
odsypywania granulatu z poduszki do worka
należy, po włożeniu lejka w otwór poduszki,
obrócić ją zaworem w dół i ostrożnymi
ruchami odsypać odpowiednią ilość
granulatu.

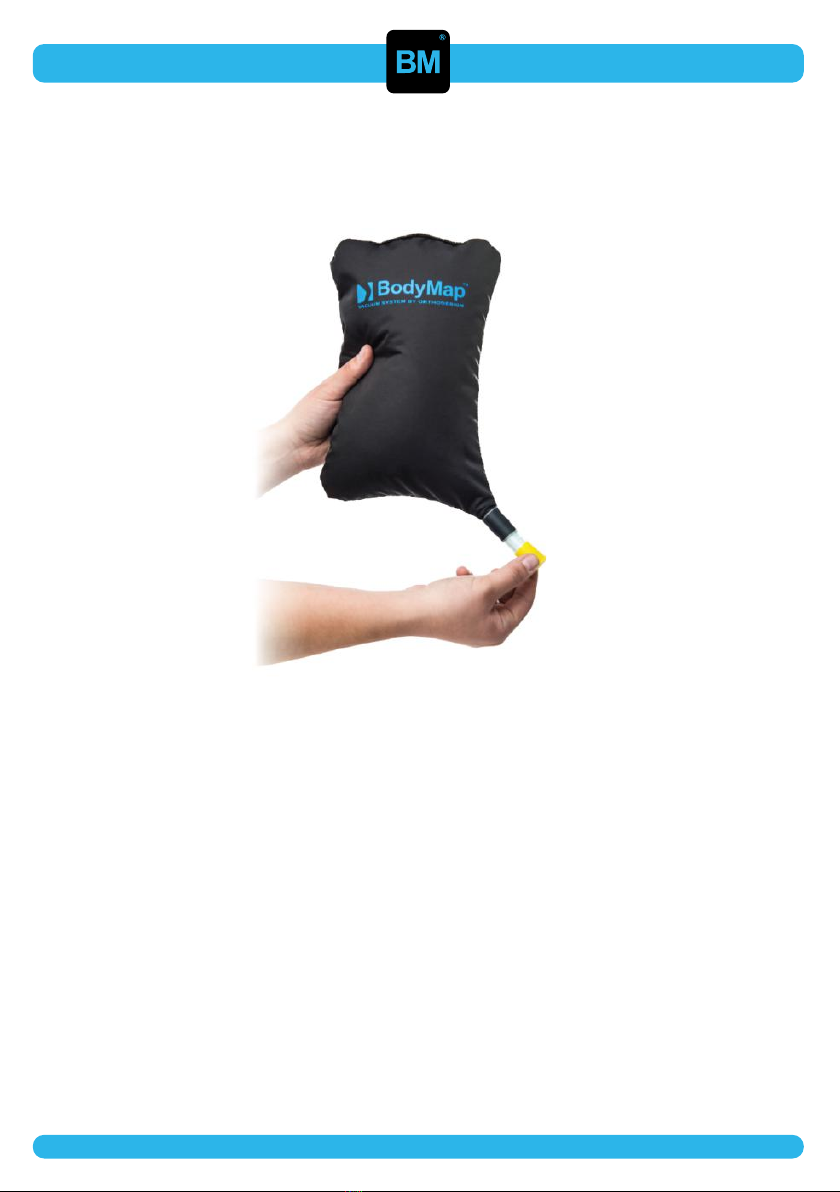

3. Take out cork which secures funnel from
bag with granules. Be careful so as not to
spill out its contents.
4. Insert tightly bag's funnel into hole from
cushion at a depth of 1cm. Pull bag upwards,
pour granules in as much as it is needed. If
you want to take out some granules from
cushion, it is necessary to insert funnel into
hole from cushion and then turn cushion in a
way that valve is placed down. Next, take out
granules as much as it is needed.
ZAWÓR SERWISOWY MAINTENANCE VALVE
31
B O D Y M A P S Y S T E M . C O M 17

5. Dokładnie zakręcić korek zaworu. 5. Screw valve's cork.
Przy zakręcaniu korka serwisowego należy zachować szczególną
ostrożność, aby granulat nie dostał się pod uszczelkę - możne to
powodować nieszczelność poduszki.
Be careful when screwing the service plug so that the granulate does not
get under the gasket - it may cause the pillow does not keep the shape.
ZAWÓR SERWISOWY MAINTENANCE VALVE
B O D Y M A P S Y S T E M . C O M
18
