ResMed Mirage SoftGel User manual

Mirage™ SoftGel
NASAL MASK
User Guide
Norsk

i

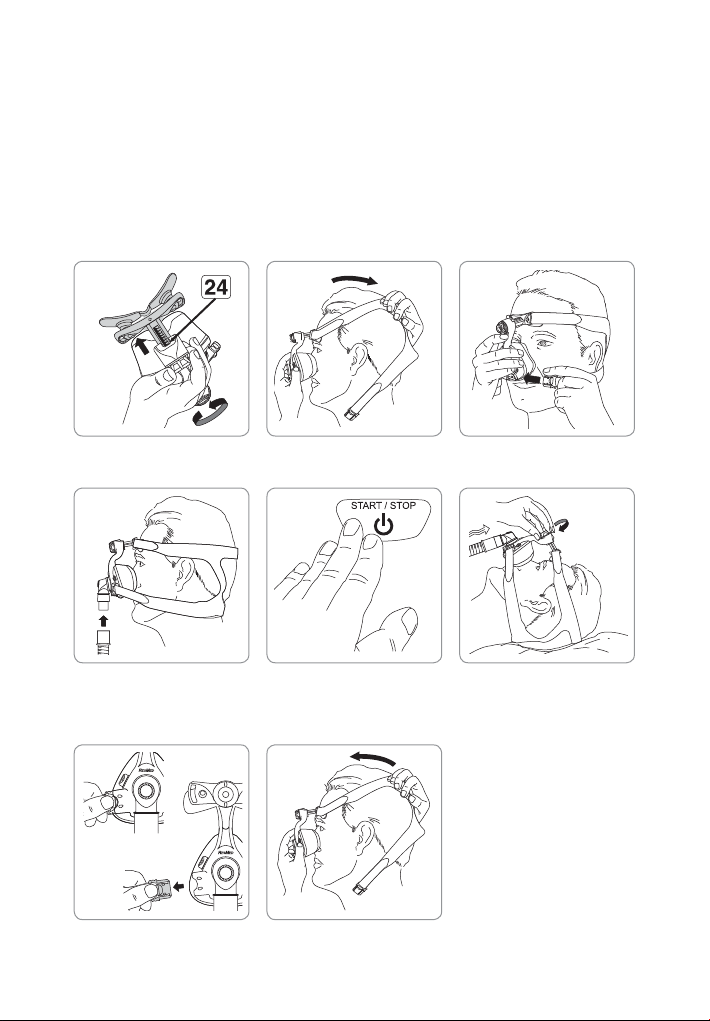

Fitting/ Maskinpassning/Tilpasning/Tilpasning/
Sovitusohje
1 2 3
4 5 6
Removal / Avlägsnande / Aftagning / Fjerne masken /
Irrottaminen
1 2
MirageTM SoftGel

ii

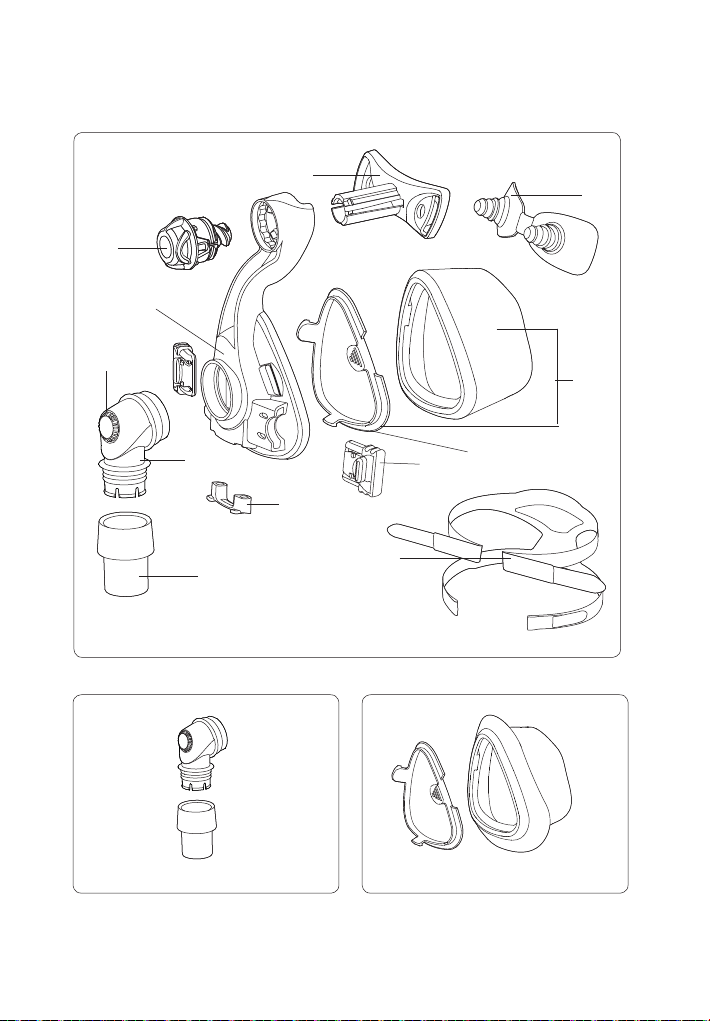

Mirage SoftGel
A
1
2
3
4
5
6
7
8
9
10
11
12
BC

iii
Mask components/ Maskkomponenter/
Maskekomponenter/ Maskens komponenter/
Maskin osat
Item/
Produkt/
Vare/
Artikkel/
Osa
Description/ Beskrivning/ Beskrivelse/
Beskrivelse/ Nimitys Part number/
Artikelnummer/
Delnummer/
Artikkelnummer/
Tuotenumero
1 Mask frame/ Maskram/ Maskeramme/
Maskeramme/ Maskin runko 60180 (St) 60193 (S)
2 Dial/ Kontrollratt/ Reguleringsknap/
MicroFit-bryter/ Säädin 61289
3 Forehead support/ Pannstöd/ Pandestøtte/
Pannestøtte/ Otsatuki 16393
4 Forehead support pad/ Pannstödsdyna/
Pandepude/ Pute til pannestøtte/ Otsatuen
pehmike
60123 (1)
60124 (10)
5 Soft Gel Cushion & clip/ Mjukdel & clips/
Næsepude og låsering/ Cushion og klips/
Pehmike ja kiinnike
61631 (S)
61632 (M)
61633 (L)
61634 (LW)
6 Cushion clip/ Mjukdelsclips/ Låsering/
Cushionklips/ Pehmikkeen kiinnike 60176 (St) 60197 (S)
7 Headgear clip/ Clips för huvudbandet/
Hovedbåndsclips/ Klips til hodestropp/
Pääremmien kiinnike
16569 (2)
16734 (10)
8 Headgear/ Huvudband/ Hovedbånd/
Hodestropper/ Pääremmit 16118 (S) 16117 (M)
16119 (L)
9 Ports cap/ Portlock/ Porthætte/ Porthette/
Liitäntöjen korkki 16570 (2) 16571 (10)
10 Swivel/ Swivel/ Drejestuds/ Svivel/
Pyörivä liitin 16565
11 Elbow/ Knärör/ Vinkelstykke/ Kneledd/
Kulmakappale 16387
12 Vent/ Ventil/ Lufthuller/ Luftventil/
Ilma-aukko -

iv
A Complete system/ Komplett system/
Komplet maske/ Komplett maskesystem/
Maski täydellisenä
61636 (S)
61637 (M)
61638 (L)
61639 (LW)
B Elbow assembly/ Knärörsmontering/
Vinkelsamling/ Kneleddsett/
Kulmakappalesarja
16399
Also available / Övrigt / Desuden fås / Leveres også / Saatavissa myös
C Activa LT Cushion & clip/ Mjukdel & clips/
Næsepude og låsering/ Cushion og klips/
Pehmike ja kiinnike
60198 (S)
60177 (M)
60178 (L)
60179 (LW)
S Small/ Small/ Small/ Liten/ Pieni
M Medium/ Medium/ Medium/ Medium/ Keskikokoinen
L Large/ Large/ Large/ Stor/ Suuri
LW Large Wide/ Large Wide/ Large Wide/ Stor Vid/ Suuri, leveä
St Standard/ Standard/ Standard/ Standard/ Vakio

v

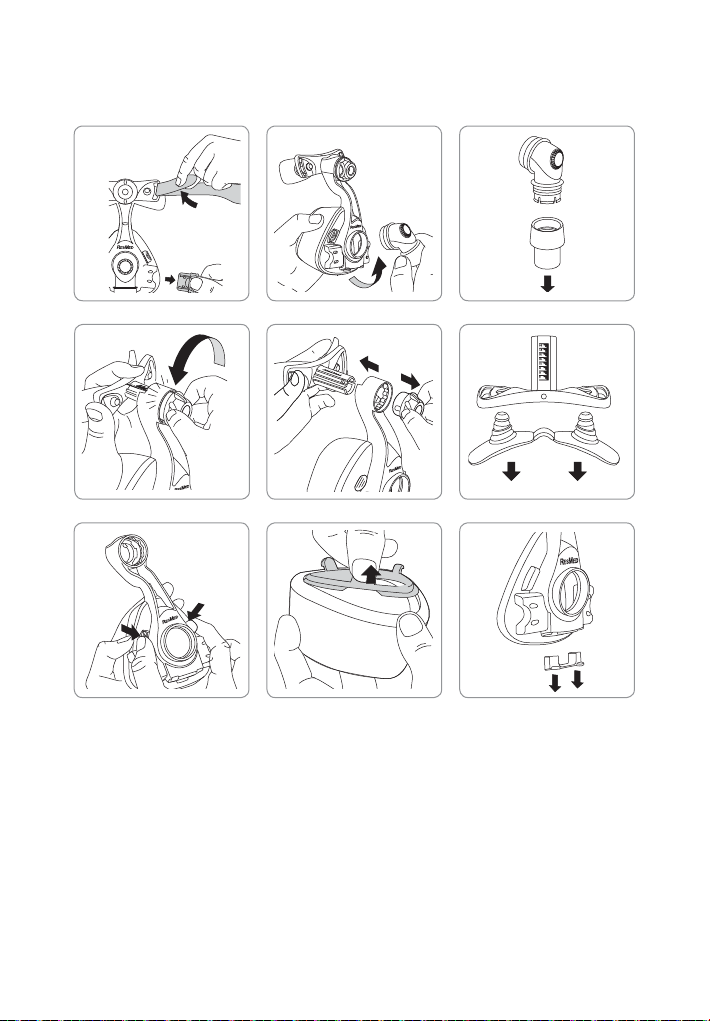

Disassembly/ Demontering/ Demontering/
Demontering/ Purkaminen
4
123
5 6
789

vi
4
1 2 3
56
7 8 9
10 11 12
Reassembly/ Montering/ Genmontering/ Montering/
Kokoaminen

1
Norsk
Norsk
MirageTM SoftGel
NESEMASKE
Takk for at du valgte Mirage SoftGel.
Mirage SoftGel er den første av ResMeds masker som gir et valg mellom to
høyytelsesputer (Mirage SoftGel og Mirage Activa LT) på én slitesterk ramme.
Se avsnittet Brukerinformasjon for Activa LT i denne brukerveiledningen for
mer informasjon.
Tiltenkt bruk
Mirage SoftGel kanaliserer luftstrøm ikke-invasivt til en pasient fra en positiv
luftveistrykkenhet som et kontinuerlig positivt luftveistrykksystem (CPAP) eller
bilevel-system (to lufttrykknivåer).
Mirage SoftGel:
• skal brukes av voksne pasienter (> 30 kg) som positivt luftveistrykk er
foreskrevet for.
• er tiltenkt gjenbruk av samme pasient i hjemmemiljø og gjenbruk av flere
pasienter i sykehus-/institusjonsmiljø.
Slik bruker du masken
Når masken brukes med ResMed CPAP eller bilevel-utstyr som har alternativer
for maskeinnstillinger bes du se kapittelet om Tekniske spesifkasjoner i denne
bruksanvisningen for maskevalgalternativer.
For en fullstendig liste over kompatibelt utstyr for denne masken bes du se
på listen under Mask/Device Compatibility på www.resmed.com på siden
Products under Service & Support. Hvis du ikke har Internettilgang kan du ta
kontakt med ResMeds representant.
Merknader: Hvis du opplever at du blir tørr i nesen eller irritert anbefaler vi at
du bruker en fukter.
ADVARSEL
•Det må ikke stenges for ventilasjonshullene.
•Masken må ikke brukes såfremt ikke CPAP- eller bilevel-utstyret er
skrudd på og fungerer korrekt.
•Følg alle forholdsregler ved bruk av tilleggsoksygen.
•Oksygentilførselen må slås av når CPAP- eller bilevel-utstyret ikke
er i funksjon slik at ubrukt oksygen ikke akkumuleres inne i CPAP-
eller bilevel-utstyret og dermed utgjør fare for brann.

2
•Med en fast gjennomstrømningshastighet vil den inhalerte
oksygenkonsentrasjonen variere, avhengig av trykkinnstillingene,
pasientens åndedrettsmønster, valg av maske og lekkasjegrad.
•De tekniske spesifikasjonene for masken blir oversendt til
klinikeren din for å kontrollere at de er kompatible med CPAP-
eller bilevel-utstyret. Ved bruk utenfor spesifikasjonene eller med
ukompatibelt utstyr, kan forseglingen og komforten til masken
være svekket slik at optimal behandling ikke oppnås og lekkasjer
eller variabel lekkasjehastighet kan påvirke ventilatorens funksjon.
•Ikke bruk masken hvis du har NOEN SOM HELST negativ
reaksjon på bruken av masken og rådfør deg med legen eller
søvnterapeuten din.
•Bruk av masken kan føre til sårhet i tenner, gomme eller kjeve
eller forverre en eksisterende tannhelseproblematikk. Hvis det
oppstår symptomer bør du ta kontakt med lege eller tannlege.
•Som med alle masker kan det oppstå noe gjeninnånding av
utpustet luft ved lave CPAP-trykk.
•Se i bruksanvisningen for CPAP- eller bilevel-utstyret for mer
informasjon om innstillinger og brukerinformasjon.
•Fjern alt forpakningsmateriale før du begynner å bruke masken.
Rengjøring av masken hjemme
Masken og hodestroppen må bare håndvaskes ved forsiktig skrubbing i varmt
(om lag 30°C) vann med en mild såpe. Skyll alle komponentene godt i vann
med drikkevannskvalitet og la dem lufttørke. Unngå direkte sollys.
Hver dag / etter hver bruk:
• Ansiktsfett og -olje må fjernes fra puten etter bruk for å oppnå best mulig
maskeforsegling.
• Håndvask de ulike delene komponentene i masken (med unntak av
hodestroppen).
• Hvis ventilen må rengjøres, bruk en myk børste.
Ukentlig:
• Håndvask hodestroppen. Den kan vaskes uten å måtte demonteres.

3
Norsk
ADVARSEL
•Du skal ikke bruke aromatisk baserte løsninger eller parfymerte
oljer (f.eks. eukalyptusolje eller eteriske oljer), blekemiddel,
alkohol eller produkter som avgir sterk lukt (f.eks. sitron) til å
rengjøre noen av maskens komponenter. Restdamp fra disse
løsningene kan inhaleres hvis komponentene ikke skylles godt. De
kan også skade masken og føre til sprekker.
FORSIKTIG
•Hvis du oppdager synlige skader/slitasje på en systemkomponent
(sprekker, oppskraping, opprevne deler eller skade på putene slik
at gelen vises, etc) må komponenten kastes og skiftes ut.
•Unngå å koble fleksible PVC-produkter (det vil si PVC-slanger)
direkte til noen del av masken. Bøyelig PVC inneholder stoffer
som kan være skadelige for maskens materiale og kan føre til
sprekker eller skade på deler.
Rengjøring av masken mellom pasienter
Denne masken skal rengjøres når den brukes mellom pasienter.
Instruksjoner om desinfisering og sterilisering er tilgjengelige på ResMeds
nettside, www.resmed.com/masks/sterilization.
Hvis du ikke har Internettilgang kan du ta kontakt med ResMeds representant.

4
Feilsøking
Problem / mulig årsak Løsning
Masken er ukomfortabel
Hodestroppen er for stram. Juster stroppene. Pannestøtten
forankrer masken og skal sitte godt på
pannen.
Stroppen er for liten. Løsne strammeskiven.
Masken er for støyende
Cushionklipset er ikke satt inn korrekt. Ta puten av rammen og sett den inn
igjen fra toppen.
Kontroller at cushionklipset er korrekt
satt inn i cushion og at cushion er
korrekt klipset fast til rammen. Hvis
problemet vedvarer må du snakke med
klinikeren din.
Porthettene eller kneleddet er feil
montert. Fjern porthettene eller kneleddet fra masken og monter det hele sammen
igjen etter anvisningene.
Luftventilen er blokkert eller delvis
blokkert. Hvis luftventilen trenger rengjøring kan du bruke en børste med myk bust.
Maskelekkasje rundt ansiktet
Masken er ikke riktig plassert. Trekk cushion forsiktig bort fra ansiktet
slik at den blåser seg opp. Sett på
masken igjen etter anvisningene.
Luftlekkasje rundt neseryggen. Drei MicroFit-bryteren inn.
Luftlekkasje rundt overleppen. Drei MicroFit-bryteren ut og trekk til de
nedre stroppene.
Masken passer ikke
Cushion kan ha feil størrelse. Rådfør deg med klinikeren.
Masken er montert feil. Demonter masken og monter den etter
anvisningene.
Cushion kan være skitten. Rengjør cushion etter anvisningene.
Kan ikke sette inn pannen i maskerammen
MicroFit-skruen er satt inn i rammen før
pannestøtten. Skyv enden av MicroFit-skruen mot en hard flate til den løsner fra
rammen. Monter sammen igjen etter
anvisningene.

5
Norsk
Tekniske spesifikasjoner
Trykk-
strømningskurve
Masken inneholder en passiv ventilasjon for å beskytte
mot gjeninnånding av utpustet luft. Merk: Som resultat av
produksjonsvariasjoner kan ventilasjonsstrømhastigheten variere.
Dødroms-
informasjon
Fysisk dødrom er det tomme volumet i masken opp til enden av
svivelen. Når de store putene brukes er det 145 ml.
Foreskrevet trykk 4 til 20 cm H2O
Motstand Målt trykkfall (nominelt)
ved 50 l/min: 0.3 cm H2O
ved 100 l/min: 0.9 cm H2O
Lyd ERKLÆRTE DOBLE STØYUTSLIPPSVERDIER I SAMSVAR MED
ISO 4871:
Maskens A-veide lydeffektnivå er 29 dBA, med uvisshet på
3dBA.
Maskens A-veide lydtrykknivå ved en avstand på 1m er 22 dBA,
med uvisshet på 3 dBA.
Miljø-betingelser Driftstemperatur: +5°C til +40°C
Luftfuktighet under drift: 15% til 95% relativ luftfuktighet
ikkekondenserende
Oppbevaring og transport: -20°C til +60°C
Luftfuktighet under oppbevaring og transport: opp til 95% relativ
luftfuktighet ikkekondenserende
Bruttostørrelser Maske ferdig montert – ingen hodestropp
L: 155 mm (H) x 91 mm (B) x 118 mm (D)
Innstillings-
alternativer for
masken
Velg ”ACTIVA” (hvis tilgjengelig). Velg ellers ”STANDARD” som
maskealternativ.
Merknader:
• Maskesystemet inneholder ikke lateks, PVC eller DEHP.
• Produsenten forbeholder seg retten til å forandre disse spesifikasjonene
uten varsel.
0
10
20
30
40
50
60
4 6 8 101214161820
Masketrykk (cm H20)
Ventilasjonsstrømhastighet (l/min)
Trykk
(cmH2O)
Flow
(l/min)
419
828
12 34
16 40
20 45

6
Oppbevaring
Påse at masken er grundig rengjort og tørr før du oppbevarer den i noe lengre
tidsrom. Oppbevar masken på et tørt sted ute av direkte sollys.
Kassering
Denne masken inneholder ingen farlige stoffer og kan kasseres sammen med
vanlig husholdningsavfall.

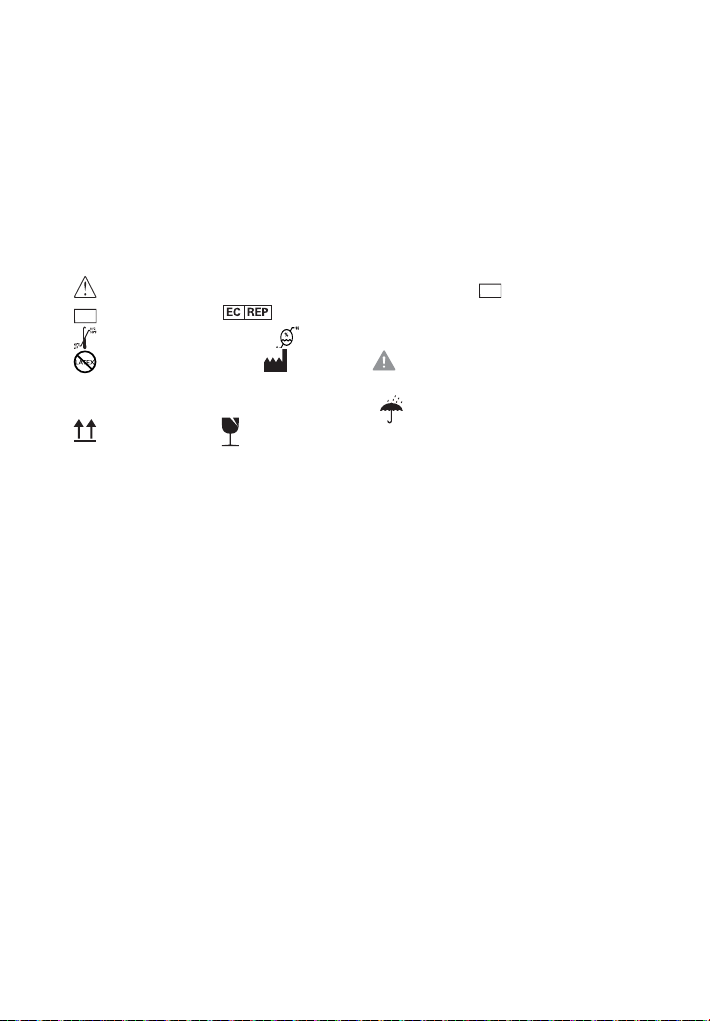

Symboler
Forsiktig, les gjennom medfølgende dokumentasjon;
LOT
Partinummer;
REF
Katalognummer; Autorisert EU-representant;
Temperaturbegrensning; Luftfuktighetsbegrensning;
Inneholder ikke lateks; Produsent; Angir en advarsel eller
forsiktighetsregel og varsler deg om en mulig skade eller forklarer spesielle
tiltak for sikker og effektiv bruk av utstyret; Må ikke utsettes for regn;
Denne side opp; Forsiktig, behandles med forsiktighet.
Forbrukergaranti
ResMed vedkjenner seg alle kunderettigheter som er gitt under EU-forskrift
1999/44/EF og de respektive nasjonale lovene innen EU når det gjelder
produkter som selges innenfor EU.

1
Mirage Activa™ LT
NASAL MASK / NÄSMASK / NÆSEMASKE / NESEMASKE /
NENÄMASKI
User information
English • Svenska • Dansk • Norsk • Suomi
English
Please read this information in conjunction with your MirageTM SoftGel User
Guide when changing your Mirage SoftGel cushion to the Mirage Activa LT
cushion.
Intended use
The Mirage Activa LT channels airflow noninvasively to a patient from a positive
airway pressure device such as a continuous positive airway pressure (CPAP)
or bilevel system.
The Mirage Activa LT is:
• to be used by adult patients (> 30 kg) for whom positive airway pressure
has been prescribed
• intended for single-patient re-use in the home environment and
multipatient re-use in the hospital/institutional environment.
Cushion & clip / Mjukdel &
clips / Pude og klemme /
Pute og klips / Pehmike ja
kiinnike
60198 (S)
60177 (M)
60178 (L)
60179 (LW)
Cushion clip/
Mjukdelsclips/
Pudeklemme /
Puteklemme/
Pehmikkeen kiinnike
60176 (St
60197 (S)

2
Troubleshooting
Problem/possible cause Solution
Mask is uncomfortable
Cushion incorrectly inflated With the air turned off, adjust the straps so that you can
insert two fingers between your cheek and the lower
headgear strap.
Technical specifications
Dead space information The dead space of the mask varies according to
cushion size. It is 185 mL for the Medium size.
Resistance Drop in pressure measured (nominal)
at 50 L/min: 0.1 cm H2O
at 100 L/min: 0.7 cm H2O
Sound DECLARED DUAL-NUMBER NOISE EMISSION
VALUES in accordance with ISO 4871. The
A-weighted sound power level of the mask is 30
dBA, with uncertainty 3 dBA. The A-weighted sound
pressure level of the mask at a distance of 1 m is
22 dBA, with uncertainty 3 dBA.
Gross dimensions S:
M, L, LW:
Mask fully assembled – no headgear.
141 mm (H) x 91 mm (W) x 107 mm (D)
154 mm (H) x 95 mm (W) x 117 mm (D)
Mask setting options Select ‘Activa’ (if available) or ‘Standard’ as the mask
option when using the Mirage Activa LT with ResMed
devices that have mask setting options.
Svenska
Läs denna information tillsammans med användarguiden för MirageTM SoftGel
när du byter din Mirage SoftGel mjukdel till en Mirage Activa LT mjukdel.
Avsedd användning
Mirage Activa LT leder luftflöde non-invasivt till patienten från en
övertrycksapparat som exempelvis ett CPAP- eller bilevel system.
Mirage Activa LT:
• ska användas av vuxna patienter (>30 kg) som har ordinerats
övertrycksbehandling
• kan återanvändas av en och samma patient i hemmet och mellan olika
patienter på sjukhus eller i klinisk miljö.

3
Felsökning
Problem/Möjlig orsak Lösning
Masken är obekväm
Mjukdelen ej korrekt
uppblåst. Stäng av luftflödet och justera remmarna så att två fingrar får plats mellan kinden och huvudbandets nedre
rem.
Tekniska specifikationer
Information om dead space Maskens dead space varierar beroende på mjukdelens
storlek. För storlek Medium är volymen 185 ml.
Motstånd Uppmätt (nominellt) tryckfall
vid 50 l/min: 0,1 cm H2O
vid 100 l/min: 0,7 cm H2O
Ljudnivå DEKLARERADE TVÅSIFFRIGA VÄRDEN FÖR
LJUDEMISSION i enlighet med ISO 4871. A-viktad
ljudtrycksnivå för masken är 30dBA, med en
osäkerhet på 3 dBA. A-viktad ljudtrycksnivå för
masken vid ett avstånd på 1 m är 22 dBA, med en
osäkerhet på 3dBA.
Bruttodimensioner S:
M, L, LW:
Färdigmonterad mask - utan huvudband.
141 mm (H) x 91 mm (B) x 107 mm (D)
154 mm (H) x 95 mm (B) x 117 mm (D)
Maskinställningsalternativ Välj "Activa" eller annars "Standard" som maskalternativ
när du använder Mirage Activa LT med ResMed
apparater som har maskinställningsalternativ.
Dansk
Læs venligst disse oplysninger sammen med brugsanvisningen til MirageTM
SoftGel, når du skifter Mirage SoftGel-puden ud med Mirage Activa LT-puden.
Tilsigtet anvendelse
Mirage Activa LT-masken kanaliserer luftstrømmen til en patient på en ikke-
invasiv måde fra et apparat, der giver positivt luftvejstryk, som f.eks. et CPAP-
eller bilevel-system.
Mirage Activa LT er:
• beregnet til voksne patienter (>30 kg), som har fået ordineret positivt
luftvejstryk
• beregnet til genanvendelse til én patient i hjemmet og til genanvendelse til
flere patienter i et hospitals-/institutionsmiljø.

4
Fejlfinding
Problem/mulig årsag Løsning
Masken er ikke komfortabel
Puden er ikke korrekt
oppustet. Slå luften fra og juster stropperne, så du kan anbringe to fingre mellem kinden og den nederste
hovedbåndsstrop.
Tekniske specifikationer
Oplysninger om dødrum Maskens dødrum varierer efter pudestørrelse. Ved
størrelse medium er det 185 ml.
Modstand Fald i målt tryk (nominelt)
ved 50 l/min: 0,1 cm H2O
ved 100 l/min: 0,7 cm H2O
Lyd DEKLAREREDE VÆRDIER FOR BLANDET STØJ
i overensstemmelse med ISO 4871. Maskens
A-vægtede støjniveau er 30 dBA med en usikkerhed
på 3 dBA. Maskens A-vægtede lydtryksniveau i en
afstand af 1 m er 22 dBA med en usikkerhed på 3
dBA.
Dimensioner S:
M, L, LW:
Maske fuldstændig samlet – intet hovedbånd.
141 mm (H) x 91 mm (B) x 107 mm (D)
154 mm (H) x 95 mm x (B) x 117 mm (D)
Maskeindstillings-
alternativer
Vælg ”Activa” (hvis muligt) eller ”Standard”
som maskalternativ, når du bruger Mirage
Activa LT sammen med ResMed-apparater med
maskeindstillingsalternativer.
Norsk
Vennligst les denne informasjonen sammen med din MirageTM SoftGel
Bruksanvisning når du skifter fra Mirage SoftGel pute til Mirage Activa LT pute.
Tiltenkt bruk
Mirage Activa LT kanaliserer luftstrøm ikke-invasivt til en pasient fra en positiv
luftveistrykkenhet som et kontinuerlig positivt luftveistrykksystem (CPAP) eller
bilevel-system (to lufttrykknivåer).
Mirage Activa LT:
• skal brukes av voksne pasienter (>30 kg) som positivt luftveistrykk er
foreskrevet for.
• er tiltenkt gjenbruk av samme pasient i hjemmemiljø og gjenbruk av flere
pasienter i sykehus-/institusjonsmiljø.

5
Feilsøking
Problem / mulig årsak Løsning
Masken er ukomfortabel
Puten har feil lufttrykk. Med luften avslått justerer du stroppene slik at du
kan sette inn to fingre mellom kinnet og den nedre
hodestroppen.
Tekniske spesifikasjoner
Dødromsinformasjon Dødrommet i masken varierer i henhold til
putestørrelsen. Det er 185 ml for mediumstørrelsen.
Motstand Målt trykkfall (nominelt)
ved 50 l/min: 0,1 cm H2O
ved 100 l/min: 0,7 cm H2O
Lyd ERKLÆRTE DOBLE STØYUTSLIPPSVERDIER
i samsvar med ISO4871. Maskens A-veide
lydeffektnivå er 30 dBA, med uvisshet på 3 dBA.
Maskens A-veide lydtrykknivå ved en avstand på 1
m er 22 dBA, med uvisshet på 3 dBA.
Bruttomål S:
M, L, LW:
Maske ferdig montert – uten hodestropp.
141 mm (H) x 91 mm (B) x 107 mm (D)
154 mm (H) x 95 mm x (B) x 117 mm (D)
Maskens
innstillingsalternativer
Velg ”Activa” (hvis tilgjengelig) eller ”Standard” som
maskealternativ når du bruker Mirage Activa LT med
ResMed utstyr som har maskeinnstillingsalternativer.
Suomi
Lue nämä tiedot yhdessä MirageTM SoftGel -maskin käyttöohjeen kanssa, kun
vaihdat Mirage SoftGel -pehmikkeen Mirage Activa LT -pehmikkeeseen.
Käyttötarkoitus
Mirage Activa LT ohjaa ilmavirtauksen noninvasiivisesti potilaalle hengitysteiden
ylipainehoitoa antavalta laitteelta, kuten jatkuvaa hengitysteiden ylipainehoitoa
antavalta laitteelta (CPAP) tai kaksoispainelaitteelta.
Mirage Activa LT on:
• tarkoitettu käytettäväksi aikuispotilaille (> 30 kg), joille on määrätty
hengitysteiden ylipainehoitoa
• tarkoitettu saman potilaan toistuvaan käyttöön kotioloissa ja useamman
potilaan toistuvaan käyttöön sairaalassa/hoitolaitoksessa.

Ongelmien selvittäminen
Ongelma/mahdollinen
syy
Toimenpide
Maski tuntuu epämukavalta
Pehmike ei mukaudu
kasvoille kunnolla. Kun ilmavirtaus on pois päältä, säädä pääremmejä niin, että saat laitettua kaksi sormea posken ja pääremmien
alemman hihnan väliin.
Tekniset tiedot
Kuollutta tilaa koskevat
tiedot
Maskin kuollut tila vaihtelee pehmikkeen koon mukaan.
Keskikokoista pehmikettä käytettäessä se on 185 ml.
Virtausvastus Mitattu paineenlasku (nimellinen)
virtauksella 50 l/min: 0,1 cm H2O
virtauksella 100 l/min: 0,7 cm H2O
Äänitiedot ILMOITETUT KAKSINUMEROISET
MELUEMISSIOTIEDOT standardin ISO 4871
mukaisesti. Maskin A-painotettu äänitehotaso
on 30 dBA, mittausepävarmuus 3 dBA. Maskin
A-painotettu äänenpainetaso 1 metrin etäisyydellä
on 22 dBA, mittausepävarmuus 3 dBA.
Ulkomitat S:
M, L, LW:
Maski täysin koottuna – ilman pääremmejä
141 mm (K) x 91 mm (L) x 107 mm (S)
154 mm (K) x 95 mm (L) x 117 mm (S)
Maskin asetusvaihtoehdot Valitse maskivaihtoehdoksi ‘Activa’ (jos se on
käytettävissä) tai ‘Standard’, kun käytät Mirage
Activa LT -maskia ResMed-laitteissa, joissa on
maskinasetusvaihtoedot.

Fitting and assembly / Inpassning och montering /
Tilpasning og samling / Tilpasning og montering /
Sovittaminen ja säätäminen
4
79
10
6
8
11
5
13
2
