Risco EL-5829 User manual

2-Way Wireless
LCD Keypad
Model: EL-5829
Installation and User Guide

2
Language
Page
3
14
26
38
50

3
1. Description
The EL-5829 is a 2-Way wireless keypad with LCD display used to remotely
program and operate the iConnect 2-Way systems.
The keypad's functionality is identical to the keys on the iConnect 2-Way front panel.
Note: Programming mode can be established either from a keypad or from the
main panel, but not simultaneously.
What’s in the Box
•2-Way LCD wireless keypad
•4 x CR123 Lithium batteries
•5 wooden screws 3.5 x 25 mm
•Installation Instructions
2. Installation
Registration
The EL-5829 keypad must identify itself to the system receiver. This is done by
registering the keypad to the iConnect 2-Way, as follows.
1. Set the system to Registration mode.
a. Go to the main menu and select [9]>[1]>[3]
(Programming > Devices > Keypads).
b. Select a keypad (1 - 4).
2. Release the mounting bracket.
3. Open the battery compartment and insert the batteries. Pay attention to the
correct polarity.
4. As soon as 'Save?' appears on the Control System’s LCD screen, press '√'.

4
Deleting a Keypad
➢To delete a wireless keypad from the system:
1. Set the system to Delete mode.
a. Go to the main menu and select [9]>[1]>[3]
(Programming > Devices > Keypads).
b. Select a keypad (1 - 4).
c. Select the Delete menu.
d. Press > .
2. Take out the keypad batteries.
3. Insert the batteries.
4. Within a 30-second time period, press and simultaneously for
three seconds; the keypad will display the software version and
'Not Registered'.
Wall Mounting
After the keypad has been registered to the system mount the keypad on the wall
using the supplied mounting bracket.
Notes:
1. Before mounting the keypad test the keypad communication with the system.
To do so, try to arm the system using one of the arming buttons on the wireless
keypad (see Figure 1).
2. Minimum mounting distance between the wireless keypad and the panel is
1.5m.

5
➢To mount the keypad:
1. Release the mounting bracket.
2. Attach the mounting bracket to the wall using the supplied screws (see
figure 1).

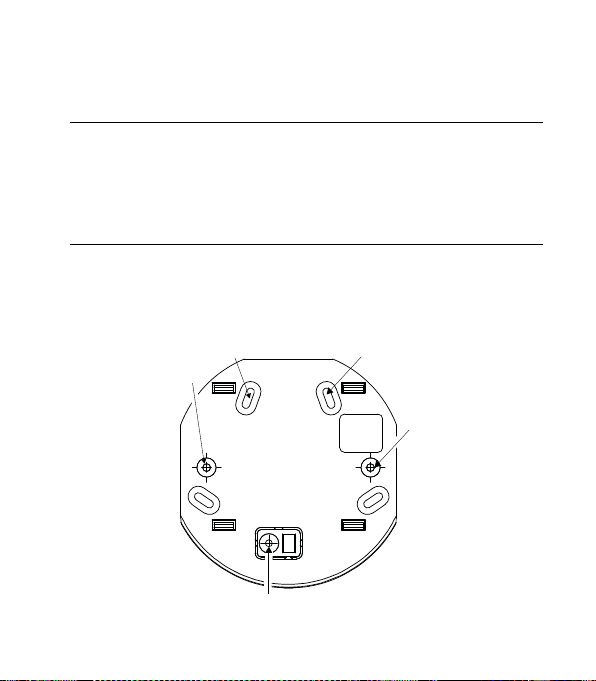

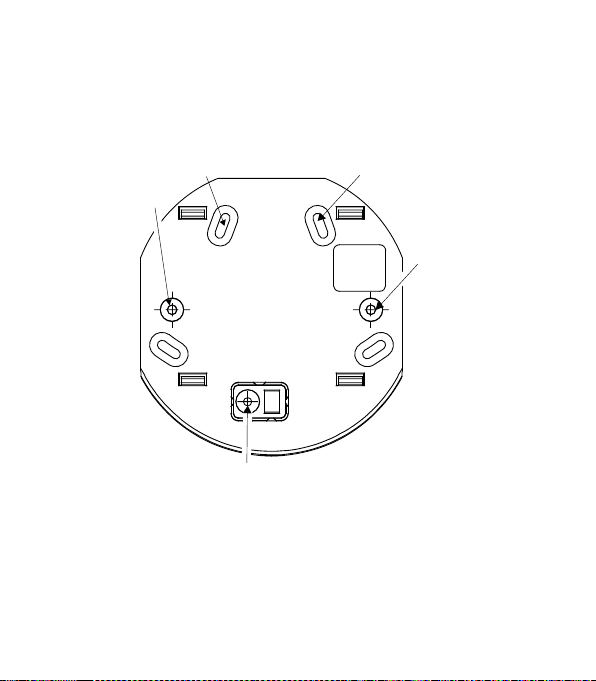

Figure 1

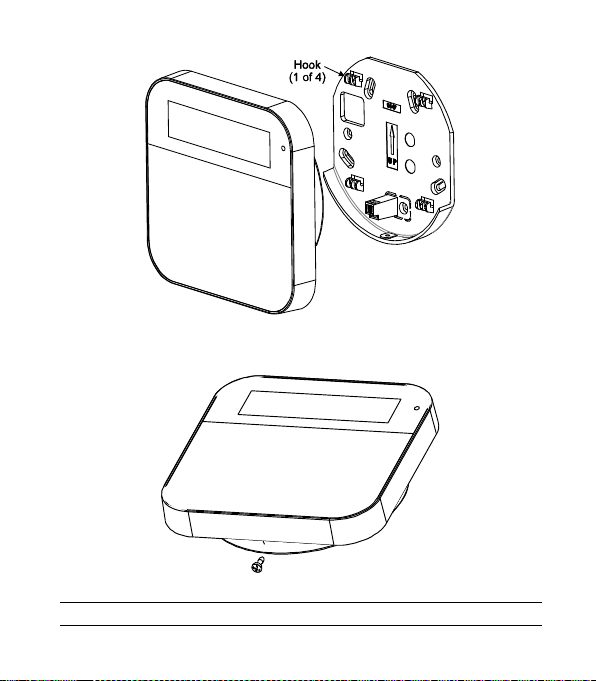

3. Attach the wireless keypad to the mounting bracket by sliding the keypad
down onto the bracket‘s four hooks (see figure 2).
Mounting
Mounting
Mounting hole for tamper
Mounting Mounting

6

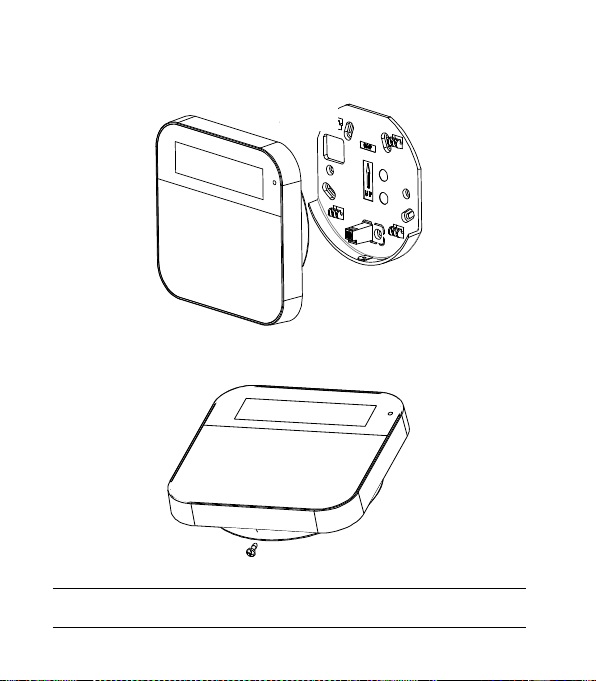

Figure 2
4. Attach the housing screw at the bottom of the front cover (see figure 3).
Figure 3
Note:To use the back tamper, the back-tamper screw must be installed.

7
3. Main User Operations

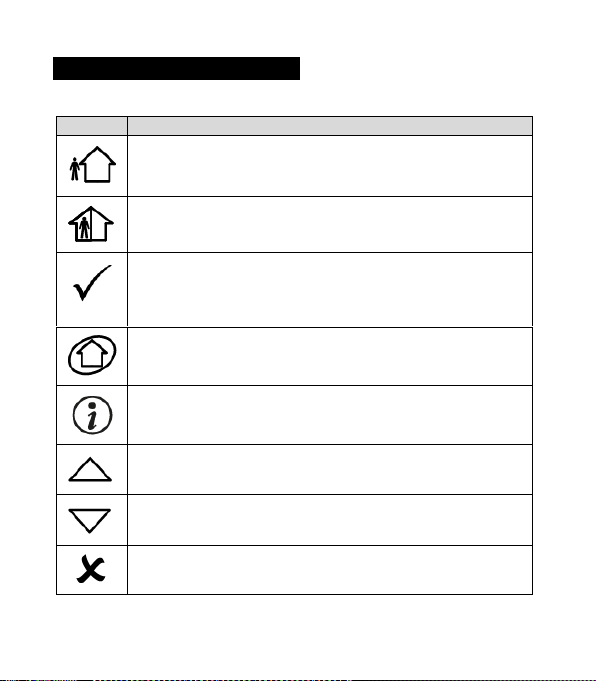

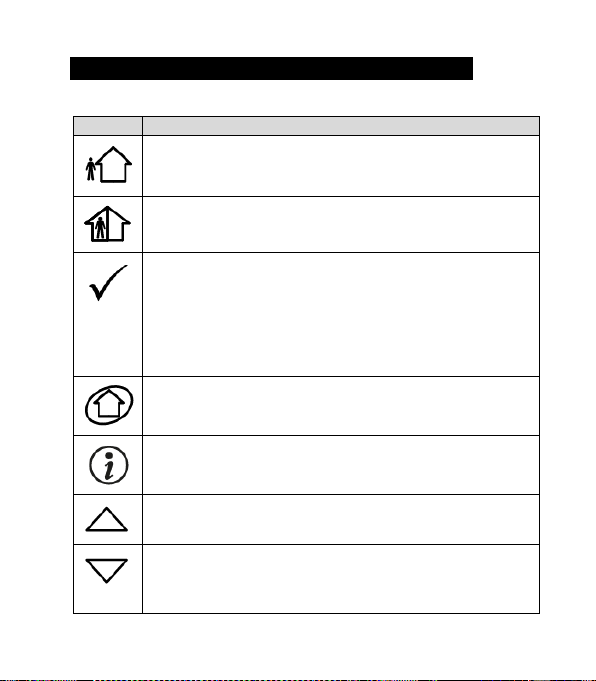

Control Keys
Key
Operation
In Normal Operation mode: Used for Away (Full setting).
In Normal Operationmode: Used for Stay arming (Part Setting).
In Normal Operation mode: used to enter the menus with code.
Long press: activates quick registration
Used also to terminate commands and confirm data to be stored.
In Normal Operation mode: Used for Perimeter arming.
Provides the system status.
Used to scroll up a list or to move the cursor to the left;
Used to scroll down a list or to move the cursor to the right.
To view system trouble list
In User Functions menu: used to move back one step in the menu.
Long press: activates quick delete mode

8

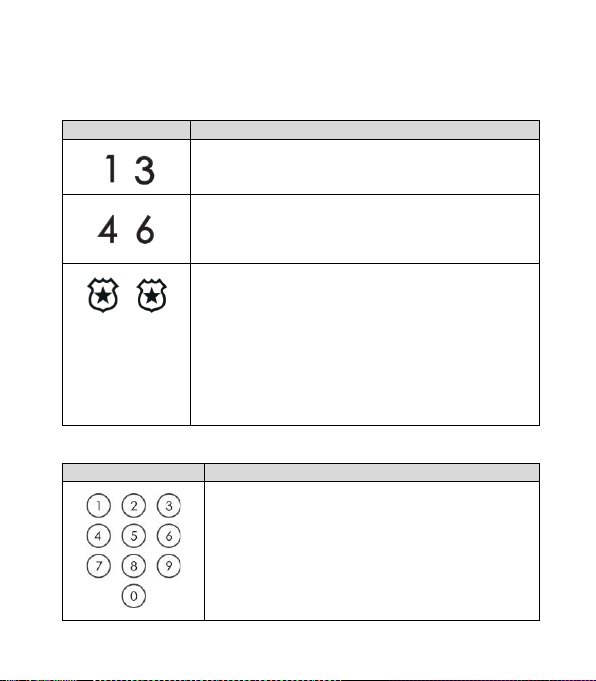

Emergency Keys
The following operations will send emergency notifications to the alarm monitoring
station.
Key
Operation
+
Pressing both keys simultaneously for at least two
seconds activates a Fire alarm
+
Pressing both keys simultaneously for at least two
seconds activates an Emergency alarm
+
Pressing both keys simultaneously for at least two
seconds activates a Police (Panic) alarm.
Used for tele-control.
In User Functions menu, used to change data:
•To enter space, press left key
•To delete data, press right key
Long press of right key to activate Battery Replace mode
Function Keys
Key
Operation
Numerical keys that are used to input numeric codes
(arming, disarming or used to activate specific
functions).

9
4. Visual Indicators
The following visual indicators are displayed on the LCD panel:
Icon
Indication
Operation
Power
On
System is operating properly from AC
power and backup battery is in good
condition
Slow flash
Control Panel/Keypad low battery
Rapid flash
Control Panel AC loss
Trouble / Tamper
On
System trouble
Off
System is operating normally
Rapid flash
Zone/keypad/external module has been
tampered
Ready
On
System is ready to be Set
Off
System is not ready to be Set/Arm
Set / Alarm
On
System is set in Full Set, Part Set or
Perimeter Set mode
Off
System is Unset
Rapid Flash
Alarm condition

10
5. Replacing Batteries
When the batteries need to be replaced the indicator will flash.
➢To replace the batteries:
1. From the control panel, long press to enter replace battery mode.
2. Remove the keypad from the wall.
3. Open the battery compartment (see Figure 4).

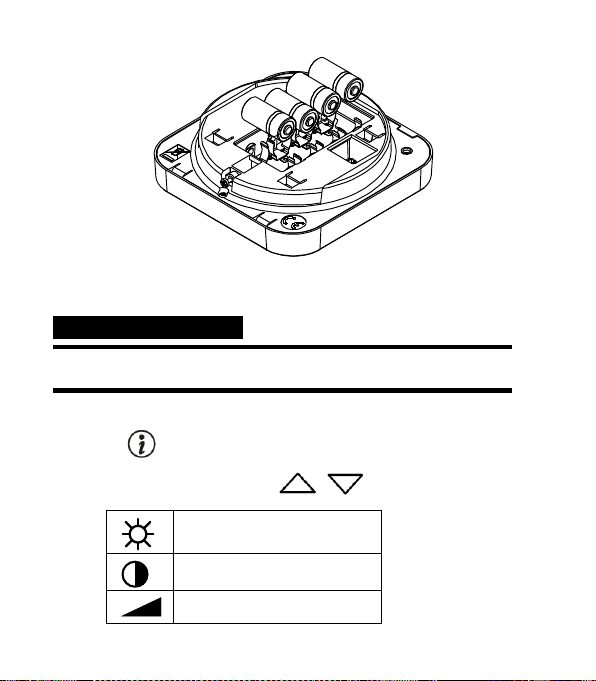

Figure 4
4. Pull out the batteries and replace them with new ones. Pay attention to the
polarity when inserting the new batteries (see Figure 5)

11
Figure 5
5. Close the battery compartment and put back the keypad to its place.
6. Keypad Settings
Note: The following settings must be defined individually for each keypad
connected to the system.
➢To define keypad settings when idle follow this procedure:
1. Press for five seconds until the Keypad Settings menu appears.
2. Select the relevant icon using the keys:
Brightness
Contrast
Keypad’s buzzer volume

12
3. Press .
4. Press the keys to adjust the level settings.
5. Press to save the adjustment.
6. Press to exit the keypad settings.

13
7. Technical Specification
Power
4xCR123 Lithium batteries
Current Consumption
50A (standby) /up to 100mA (transmission)
Typical Battery Life
3 Years
Power Output
10mW
Operating Temperature
-10 –55°C (14 –131°F)
Storage Temperature
-20 –60°C (-4 –140°F)
Humidity
Up to 75%
Dimensions
214 x 110 x 35mm (8.4"H x 1.4"W x 1.1"D)
Color
Cream
Frequency
433 MHz, 868 MHz
8. Ordering Information
Model
Description
E8US299KP0TA
WL Shield KP 868MHz
E4US299KP0TA
WL Shield KP 433MHz
RED Compliance Statement
Hereby, RISCO Group declares that this equipment is in compliance with the essential
requirements and other relevant provisions of Directive 2014/53/EU. For the CE
Declaration of Conformity please refer to our website: www.riscogroup.com

14
1. Description
Le clavier bidirectionnel sans fil EL-5829 avec écran LCD permet de programmer
et de commander à distance les systèmes bidirectionnels iConnect.
Le clavier offre les mêmes fonctionnalités que les touches du panneau avant du
système bidirectionnel iConnect.
Remarque : vous pouvez activer le mode de programmation soit à l'aide d’un
clavier soit via la centrale ; l’utilisation simultanée de ces deux éléments est
toutefois impossible.
Contenu de l'emballage
•Clavier LCD bidirectionnel sans fil
•4 piles au lithium CR123
•5 vis à bois de 3,5 x 25 mm
•Instructions d'installation
2. Installation
Enregistration
Le clavier EL-5829 doit s’identifier sur le récepteur du système. Pour cela, il est
nécessaire d'enregistrer le clavier sur le système bidirectionnel iConnect en
procédant comme suit :
1. Configurez le système sur le mode d’enregistrement.
a. Accédez au menu principal et sélectionnez [9]>[1]>[3]
(Programmation > Périphériques > Claviers).
b. Sélectionnez un clavier (1 - 4).
2. Desserrez le support de montage.

15
3. Ouvrez le compartiment à piles et insérez les piles. Veillez à respecter les
polarités.
4. Lorsque l’indication « Enregistrer ? » s'affiche sur l’écran LCD du système
de contrôle, appuyez sur « √».
Suppression d’un clavier
➢Pour supprimer un clavier sans fil du système :
1. Configurez le mode de suppression sur le système.
a. Accédez au menu principal et sélectionnez [9]>[1]>[3]
(Programmation > Périphériques > Claviers).
b. Sélectionnez un clavier (1 - 4).
c. Sélectionnez le menu Supprimer.
d. Appuyez sur > .
2. Retirez les piles du clavier.
3. Insérez les piles.
4. Attendez 30 secondes, puis appuyez simultanément sur les touches
et pendant trois secondes ; le clavier indique la version logicielle et
l’indication « Non enregistré » s’affiche.

16
Montage mural
Une fois le clavier enregistré sur le système, fixez-le au mur à l'aide du support
de montage fourni.
Remarques :
1. Avant d'installer le clavier, vérifiez qu'il communique correctement avec le
système. Pour ce faire, essayez d’armer le système à l'aide de l’une des
touches d’armement du clavier sans fil (reportez-vous à la Figure 1).
2. La distance de montage minimale entre le clavier sans fil et la centrale est de
1,5 m.
➢Pour monter le clavier :
1. Desserrez le support de montage.
2. Fixez le support de montage au mur à l’aide des vis fournies (reportez-
vous à la Figure 1).
Figure 1
Montage
Montage
Trou de montage pour autoprotection
Montage Montage

17
3. Fixez le clavier sans fil au support de montage ; pour cela, insérez-le dans
les quatre crochets du support (reportez-vous à la Figure 2).
Figure 2
4. Serrez la vis du boîtier au bas du cache avant (reportez-vous à la Figure 3).
Figure 3
Remarque : pour utiliser la fonction d’autoprotection à l’arrachement, vous devez
installer la vis correspondante.
Crochet
1 de 4

18
3. Opérations principales de l’utilisateur
Touches de commande
Touche
Opération
En mode de fonctionnement normal : cette touche permet de
sélectionner le mode Armer totalement.
En mode de fonctionnement normal : cette touche permet de
sélectionner le mode Armer partiellement.
En mode de fonctionnement normal : cette touche permet d'accéder
aux menus avec un code.
Un appui long sur cette touche permet d'activer l’enregistrement
rapide.
Cette touche permet également de valider les commandes et de
confirmer les données à mémoriser.
En mode de fonctionnement normal : cette touche permet d’armer
le périmètre.
Cette touche indique l’état du système.
Cette touche permet de faire défiler une liste vers le haut ou de
déplacer le curseur vers la gauche.
Cette touche permet de faire défiler une liste vers le bas ou de
déplacer le curseur vers la droite.
Cette touche permet d’afficher la liste des erreurs du système.

19
Touche
Opération
Dans le menu Fonctions de l’utilisateur, elle permet de revenir à
l’étape précédente dans le menu.
Un appui long sur cette touche permet d’activer le mode de
suppression rapide.
Touches d'urgence
Les procédures suivantes permettent d'envoyer des notifications d'urgence au
centre de télésurveillance.
Touche
Opération
+
Appuyez simultanément surces deux touches pendant au
moins deux secondes pour activer une alarme incendie.
+
Appuyez simultanément sur ces deux touches pendant au
moins deux secondes pour activer une alarme d'urgence.
+
Appuyez simultanément sur ces deux touches pendant
au moins deux secondes pour activer une alarme police
(panique).
Cette touche permeפt aussi d’exécuter des commandes
à distance.
Dans le menu Fonctions, utilisez-la pour modifier des
données :
•Pour saisir des espaces, appuyez sur la touche
gauche
•Pour supprimer des données, appuyez sur la
touche droite

20
Touche
Opération
Appuyez longuement sur la touche droite pour activer
le mode de remplacement des piles.
Touches de fonction
Touche
Opération
Touches numériques permettant de saisir des codes
numériques (armement, désarmement ou activation de
fonctions spécifiques.
4. Indicateurs visuels
Les indicateurs visuels suivants sont affichés sur l'écran LCD :
Icône
Indication
Opération
Alimentation
Allumé
Le système fonctionne correctement
lorsqu’il est relié au secteur et le niveau
des piles est correct.
Clignotement
lent
Les piles de la centrale ou du clavier sont
faibles.
Clignotement
rapide
La centrale n’est plus reliée au secteur.
