RiverRidge 06-194 User manual

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D’ASSEMBLAGE
MONTAGEANLEITUNGEN
RiverRidge® Brookfield Single Door Floor Cabinet with Side Shelves
RiverRidge® Brookfield – Eintüriger Halbschrank mit Seitenfächern
RiverRidge® Armoire de plancher à porte simple avec étagères latérales
Gabinete de piso de una puerta con repisas laterales RiverRidge® Brookfield
06-194
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® ist ein eingetragenes Warenzeichen der Sourcing Solutions, Inc. mit Sitz in Hudson, WI 54016, USA

WARNING
ADULT ASSEMBLY REQUIRED:
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children. During assembly
children should be kept away from the product due to possible risk of injury.
SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
IN ORDER TO PREVENT OVERTURNING, THIS PRODUCT MUST BE USED WITH THE
TIP-OVER RESTRAINTS OR WALL MOUNTING HARDWARE PROVIDED.
PLEASE READ WARNINGS BELOW.
• Product must be assembled exactly per these instructions. Failure to follow assembly
instructions may result in possible risk of injury.
• Young children can be seriously injured or killed if furniture tips over. Install tip-over
restraint provided. Use of tip-over restraints may only reduce, but not eliminate, the risk
of tip-over.
• To help prevent furniture from tip-over or fall, this product must be secured to the wall
using enclosed tip-over restraints or wall mounting hardware.
• Tip-over restraints and wall mounting hardware are provided with this product, however,
you may need to source suitable hardware for your wall type. If in doubt, please consult
a qualified tradesperson.
• Always check the suitability of the wall to ensure the tip-over restraints or wall mounting
hardware will resist the forces applied to it.
• Always ensure any wall used for tip-over restraints or wall mounting hardware is free
from hidden electrical wires, water, or gas pipes.
• Do not use this item for a TV stand or place heavy objects on top of item.
• Place heaviest items in the lowest drawers or shelves.
• Never allow children to climb or hang on to the drawers, doors, or shelves.
• Never open more than one drawer at a time or defeat/remove any drawer interlock
system.
Weight Capacity: This product will hold up to 20 pounds (9.1kgs) per shelf and 5 pounds (2.3kgs)
per side shelf for a total weight of 75 pounds (34kgs). Please do not overload product for risk of
damage and/or serious injury or death.
Sourcing Solutions, Inc.
UK Authorized Representative: OBELIS UK LTD
Registered Address
Sandford Gate, East Point Business Park,
Oxford OX4 6LB, United Kingdom
EU Authorized Representative: OBELIS S.A.
Registered Address
Bd. Général Wahis, 53, 1030 Brussels, Belgium

ADVERTENCIA
REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE:
Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas.
Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas
alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje
debido al posible riesgo de lesiones.
LA CAÍDA DE LOS MUEBLES PUEDE OCASIONAR LESIONES GRAVES O FATALES. A FIN
DE EVITAR ESTA SITUACIÓN, ESTE PRODUCTO DEBE SER UTILIZADO CON LAS
SUJECIONES ANTIVUELCO O LOS HERRAJES DE PARED SUMINISTRADOS.
LEA LAS SIGUIENTES ADVERTENCIAS.
• Ensamble el producto exactamente como se indica en estas instrucciones. Si no se siguen
estas instrucciones, existen riesgos de lesiones.
• Si los muebles se caen, los niños pequeños pueden sufrir lesiones graves o la muerte.
Instale el sistema antivuelco provisto. El uso del sistema antivuelco solo puede reducir,
pero no eliminar, el riesgo de caída.
• Para evitar que los muebles se caigan o se volteen, fije este producto a la pared con el
sistema antivuelco incluido o con los herrajes de ensamblaje a la pared.
• Este producto cuenta con sistemas antivuelco y herrajes de ensamblaje a la pared; sin
embargo, es posible que tenga que buscar los accesorios adecuados para su tipo de
pared. Si tiene alguna inquietud al respecto, consulte a un comerciante calificado.
• Compruebe siempre la capacidad de la pared para asegurarse de que el sistema
antivuelco o los herrajes de ensamblaje a la pared resistan las fuerzas aplicadas a ella.
• Asegúrese siempre de que cualquier pared utilizada para los sistemas antivuelco o los
herrajes de ensamblaje a la pared esté libre de cables eléctricos ocultos, tuberías de agua
o gas.
• No utilice este objeto como soporte para el televisor ni coloque objetos pesados sobre él.
• Coloque los artículos más pesados en los cajones o repisas más bajas.
• No permita que los niños se suban o se aferren a los cajones, puertas o repisas.
• No abra nunca más de un cajón a la vez o anule/elimine cualquier sistema de interbloqueo
de cajones.
Capacidad de peso: Este producto soporta un total de 9,1 kg (20 lb) por repisa y 2,3 kg (5 lb) por
repisa lateral, para un total de 34 kg (75 lb).No sobrecargue el producto para evitar el riesgo de
daños o lesiones graves o la muerte.
Sourcing Solutions, Inc.
Representante autorizado del Reino Unido:
OBELIS UK LTD
Dirección registrada
Sandford Gate, East Point Business Park,
Oxford OX4 6LB, United Kingdom
Representante autorizado de la Unión Europea:
OBELIS S.A.
Dirección registrada
Bd. Général Wahis, 53, 1030 Brussels, Belgium

AVERTISSEMENT
L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE :
Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces.
Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des
enfants. Les enfants doivent être tenus à l’écart du produit en raison du risque de blessure pendant
l’assemblage.
LE BASCULEMENT D’UN MEUBLE PEUT CAUSER DES BLESSURES GRAVES VOIRE
MORTELLES. CE PRODUIT DOIT ÊTRE UTILISÉ AVEC LES DISPOSITIFS DE RETENUE
ANTI-BASCULEMENT OU LE MATÉRIEL DE FIXATION MURALE FOURNI AFIN D’ÉVITER
TOUT BASCULEMENT.
VEUILLEZ LIRE LES AVERTISSEMENTS CI-DESSOUS.
• Le produit doit être assemblé exactement selon ces instructions. Le non-respect des
instructions de montage peut entraîner un risque de blessure.
• Les enfants en bas âge peuvent être gravement blessés ou tués par le basculement d’un
meuble. Installez les dispositifs de retenue anti-basculement fournis. L’utilisation de
dispositifs de retenue anti-basculement peut uniquement réduire le risque de basculement;
il n’élimine pas ce risque.
• Ce produit doit être fixé au mur à l’aide de dispositifs de retenue anti-basculement ou de
matériel de fixation murale pour éviter que le meuble ne bascule et ne tombe.
• Les dispositifs de retenue anti-basculement et le matériel de fixation murale sont fournis
avec ce produit. Toutefois, vous devrez peut-être vous procurer du matériel convenant à
votre type de mur. Veuillez consulter un professionnel qualifié en cas de doute.
• Vérifiez toujours la résistance du mur pour s’assurer que les dispositifs de retenue anti-
basculement ou les accessoires de fixation murale résistent aux forces qui lui sont
appliquées.
• Assurez-vous toujours que les murs utilisés pour les dispositifs de retenue anti-
basculement ou le matériel de montage mural soient exempts de fils électriques, de
conduites d’eau ou de gaz cachés.
• N’utilisez pas cet objet comme support de téléviseur et évitez de placer des objets lourds
au-dessus de celui-ci.
• Placez les objets les plus lourds dans les tiroirs ou sur les étagères inférieures.
• Ne laissez jamais les enfants monter ou s’accrocher aux tiroirs, portes ou étagères.
• N’ouvrez jamais plusieurs tiroirs en même temps, et ne démontez et ne retirez jamais le
système de verrouillage du tiroir.
Capacité de poids : Ce produit peut contenir jusqu’à 20 livres (9,1 kg) par étagère et 5 livres
(2,3 kg) par tiroir, pour un poids total de 75 livres (34 kg V.Veuillez ne pas surcharger le produit
pour éviter tout risque de dommage et de blessure grave ou mortelle.
Sourcing Solutions, Inc.
Représentant autorisé par le R.-U. :
OBELIS UK LTD
Adresse enregistrée
Sandford Gate, East Point Business Park,
Oxford OX4 6LB, United Kingdom
Représentant autorisé de l’UE: OBELIS S.A.
Adresse enregistrée
Bd. Général Wahis, 53, 1030 Brussels, Belgium

WARNUNG
MONTAGE DURCH ERWACHSENE ERFORDERLICH:
Dieses Produkt muss wegen der kleinen Teile von einem Erwachsenen zusammengebaut
werden. Beim Auspacken und Zusammenbau dieses Artikels ist darauf zu achten, dass Kleinteile
von Kindern ferngehalten werden. Während der Montage sollten Kinder wegen möglicher
Verletzungsgefahr vom Produkt ferngehalten werden.
BEIM UMKIPPEN VON MÖBELN KANN ES ZU SCHWEREN ODER TÖDLICHEN
VERLETZUNGEN KOMMEN. UM EIN UMKIPPEN ZU VERHINDERN, MUSS DIESES PRODUKT
MIT DEN MITGELIEFERTEN KIPPSICHERUNGEN ODER WANDBEFESTIGUNGSTEILEN
VERWENDET WERDEN.
BITTE LESEN SIE DIE FOLGENDEN WARNHINWEISE.
• Das Produkt muss genau nach diesen Anweisungen zusammengebaut werden. Die
Nichtbeachtung der Montageanweisungen kann zu einer möglichen Verletzungsgefahr
führen.
• Kleine Kinder können schwer verletzt oder getötet werden, wenn Möbel umkippen.
Installieren Sie die mitgelieferte Kippsicherung. Die Verwendung von Kippsicherungen
kann das Risiko des Umkippens nur verringern, aber nicht ausschließen.
• Um zu verhindern, dass Möbelstücke umkippen oder herunterfallen, muss dieses Produkt
mit beiliegenden Kippsicherungen oder einer Wandhalterung an der Wand befestigt
werden.
• Kippsicherungen und Wandhalterungen werden mit diesem Produkt mitgeliefert, Sie
müssen jedoch möglicherweise geeignetes Zubehör für Ihren Wandtyp beschaffen. Im
Zweifelsfall wenden Sie sich bitte an einen qualifizierten Händler.
• Prüfen Sie immer die Eignung der Wand, um sicherzustellen, dass die Kippsicherungen
oder Wandhalterung den auf sie einwirkenden Kräften standhalten.
• Stellen Sie immer sicher, dass alle Wände, die für Kippsicherungen oder Wandhalterungen
verwendet werden, frei von versteckten elektrischen Leitungen, Wasser- oder Gasrohren
sind.
• Verwenden Sie diesen Gegenstand nicht als TV-Ständer und stellen Sie keine schweren
Gegenstände darauf.
• Legen Sie die schwersten Gegenstände in die untersten Schubladen oder Regalfächer.
• Lassen Sie Kinder niemals auf Schubladen, Türen oder Regalböden klettern oder sich
daran hängen.
• Niemals mehr als eine Schublade gleichzeitig öffnen oder ein Schubladenverriegelungs-
system außer Kraft setzen/entfernen.
Gewichtskapazität: Dieses Produkt fasst bis zu 9,1 kg (20 Pfund) pro Regalboden und 2,3 kg
(5 Pfund) pro Seitenfach bis zu einem Gesamtgewicht von 34 kg (75 Pfund). Bitte überlasten Sie
das Produkt nicht, da die Gefahr von Schäden und/oder schweren Verletzungen oder Tod besteht.
Sourcing Solutions, Inc.
Bevollmächtigter Vertreter UK: OBELIS UK LTD
Registrierte Anschrift
Sandford Gate, East Point Business Park,
Oxford OX4 6LB, United Kingdom
Bevollmächtigter Vertreter EU: OBELIS S.A.
Registrierte Anschrift
Bd. Général Wahis, 53, 1030 Brussels, Belgium

PARTS LIST
Center Support Board
1PC
QTY
NO DESCRIPTION
1
Right Side Panel
1PC2
Top Board
1PC3
Rear Support Board1PC4
Adjustable Middle Shelf1PC5
Side Shelf2PCS6
Back Board1PC7
Bottom Board1PC8
Leg4PCS9
Door1PC10
1
2
73
4
5
6
6
8
99
9
9
10

Cam Bolt
Cam Lock
Wood Dowel
Machine Screw (4x22mm)
Long Machine Screw (6x55mm)
Knob
Adjustable Self-Closing Hinge
Plastic Wall Anchor
Screw (4x30mm)
Screw (4x30mm)
Screw (4x10mm)
Screw (4x14mm)
Adjustable Anchor Bracket
Adjustable Shelf Holder
PARTS LIST
1PC
20PCS
6PCS
6PCS
12PCS
2PCS
1PC
A
B
C
D
E
F
G
2PCS
4PCS
H
I
2PCS
2PCS
J
K
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF A POWER SCREWDRIVER IS NOT RECOMMENDED FOR ASSEMBLY
DO NOT USE ITEM IF ANY PARTS ARE MISSING OR DAMAGED
NO PARTS QTY DESCRIPTION
2PCS
6PCS
L
4PCS
M
Allen Wrench
1PC
N
O
If you purchased your item in the United States, you can order replacement parts at no
cost to you on www.riverridgehome.com. If purchased outside of the United States,
please contact retailer where purchased. For any questions regarding your RiverRidge®
product, please feel free to contact us at www.riverridgehome.com/pages/contact-us.

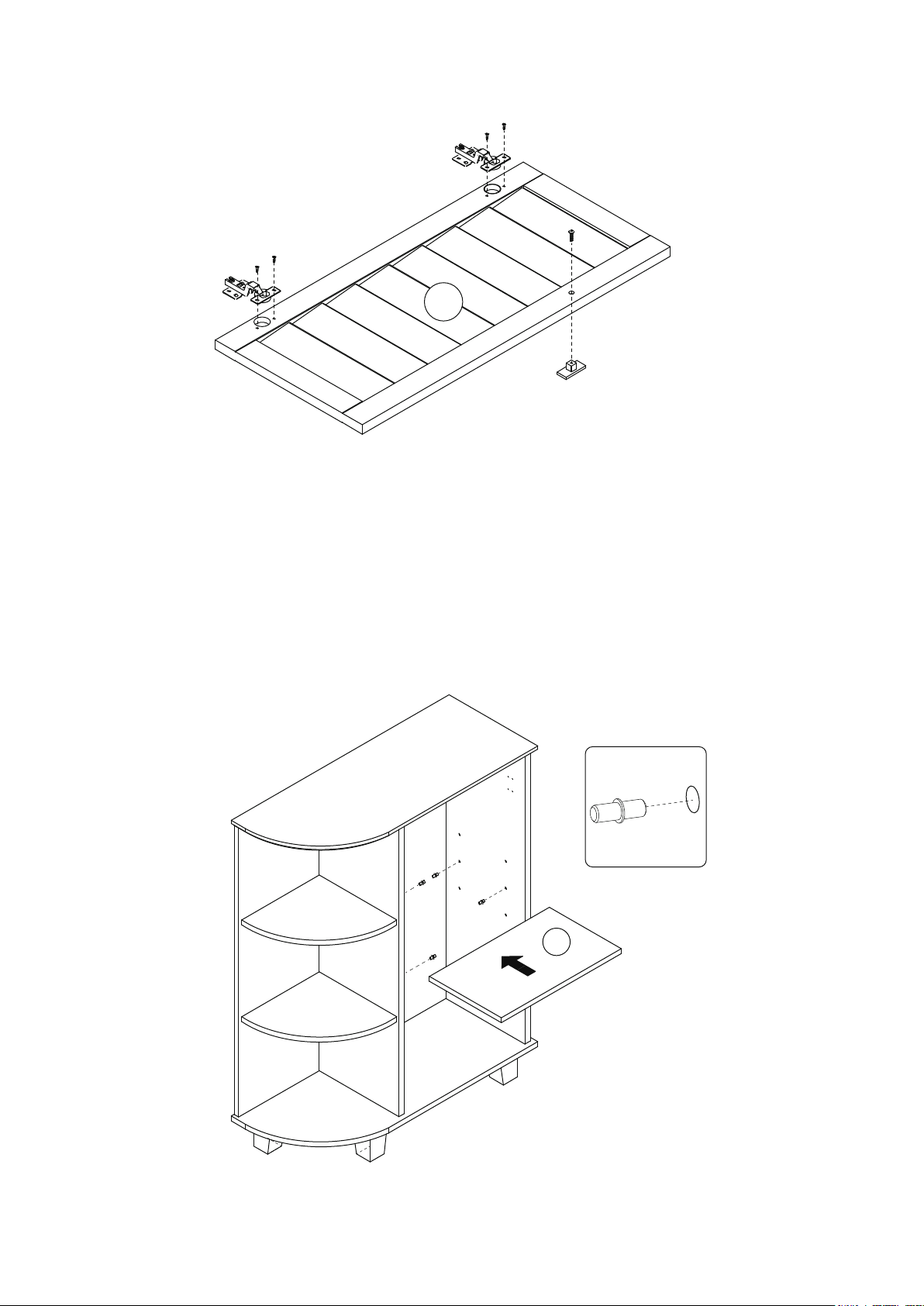

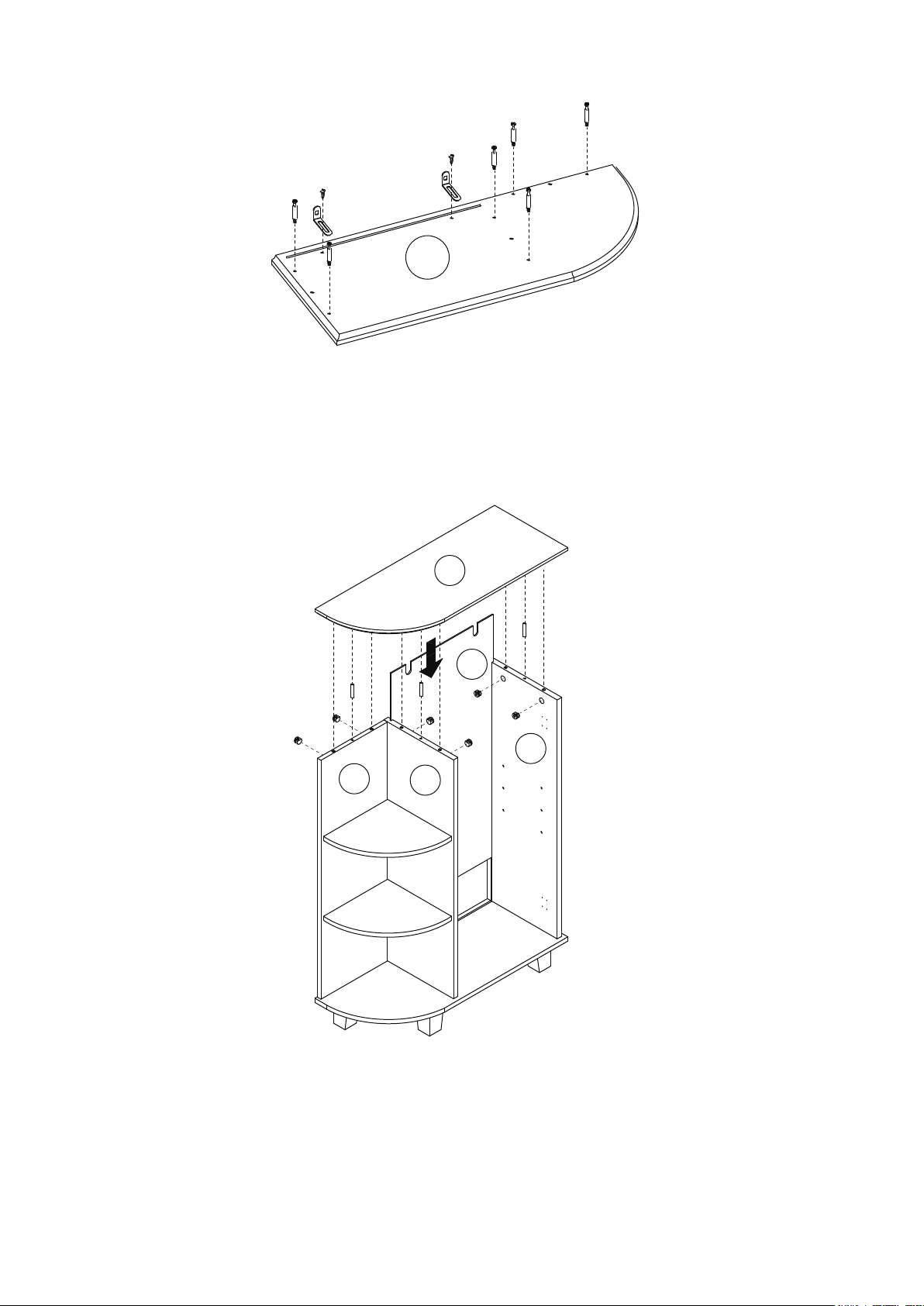

STEP 1
STEP 2
C
C
C
C
C
C
C
C
C
2
4
4
6
6
6
6
1. Insert 4 wood dowels (C) into dowel holes on rear support board (4).
2. Attach 2 side shelves (6) to rear support board (4) by inserting wood dowels (C) into dowel
holes on side shelves (6).
1. Insert 6 wood dowels (C) into dowel holes on rear support board (4) and side shelves (6).
2. Attach center support board (2) to rear support board (4) and side shelves (6) by inserting
wood dowels (C) into dowel holes on center support board (2).

STEP 3
STEP 4
C
M
M
M
M
M
M
C
C
2
4
8
1. Insert 3 wood dowels (C) into dowel holes on center support board (2), rear support board (4)
and right side panel (3).
2. Attach center support board (2), rear support board (4) and right side panel (3) to bottom
board (8) by inserting wood dowels (C) into dowel holes on bottom board (8).
3. Insert 6 screws (M) through holes on bottom board (8) then tighten to center support board (2),
rear support board (4) and right side panel (3).
1. Insert 4 wood dowels (C) into dowel holes on bottom board (8).
2. Attach 4 legs (9) to bottom board (8) by inserting wood dowels (C) into dowel holes on legs (9),
then insert 4 long machine screws (N) through holes on legs (4) and tighten to bottom
board (8) using Allen wrench (O).
C
CC
CN
N
O
N
N
89
9
9
9
3

STEP 5
STEP 6
A
A
A
I
J
I
JA
A
A1
C
CC
B
BB
B
BB
1
2
7
3
4
1. Screw 6 cam bolts (A) into cam bolt holes on top board (1).
2. Attach 2 adjustable anchor brackets (J) to top board (1) by inserting 2 screws (I) through holes
on brackets (J), then tighten to top board (1).
1. Slide back board (7) into grooves on center support board (2), right side panel (3) and bottom
board (8).
2. Insert 3 wood dowels (C) into dowel holes on top board (1).
3. Attach top board (1) to center support board (2), rear support board (4) and right side panel (3)
by inserting wood dowels (C) into dowel holes and inserting cam bolts (A) into cam lock holes
on center support board (2), rear support board (4) and right side panel (3). Make sure back
board (7) slides into groove on top board (1).
4. Insert 6 cam locks (B) into cam lock holes on center support board (2), rear support board (4)
and right side panel (3), then rotate clockwise to secure cam bolts in place.

STEP 7
STEP 8
5
10
D
H
H
H
H
E
F
F
GG
GG
1. Attach 2 adjustable self-closing hinges (F) to door (10) by inserting 4 screws (G) through holes
on hinges (F), then tighten to door (10).
2. Attach knob (D) to door (10) by inserting 1 machine screw (E) through hole on door (10), then
tighten to knob (D).
1. Insert 4 adjustable shelf holders (H) into holes at desired shelf height and place adjustable
middle shelf (5) onto holders (H).

STEP 9
10
G
G
G
F
1. Attach door (10) to cabinet by inserting 8 screws (G) through holes on adjustable self-closing
hinges (F), then tighten to right side panel (3).
Note: Tightening screw in position “a” will adjust door up or down; tightening screw in position “b”
will adjust door to or from cabinet and tightening screw in position “c” will adjust door side to side.
b
a
abc
c

STEP 10
DRYWALL
WALL ANCHOR
WITH SCREW
SCREW
ONLY
DRYWALL
OPTION #2
OPTION #1
WOOD
STUD
Option #1: Securing to Drywall
1. Position cabinet against wall in desired location. Using a pencil, make 2 small marks on wall through
holes on adjustable anchor brackets (J). Move cabinet away from wall and screw 2 plastic wall
anchors (L) into wall on pencil marks.
2. Place cabinet against wall, insert 2 screws (K) through holes on brackets (J), then tighten to plastic
wall anchors (L).
Option #2: Securing to Drywall and Wood Stud
1. Position cabinet against wall in desired location. Insert 2 screws (K) through holes on brackets (J),
then tighten through drywall and into wood stud.
*Tip: Anchor brackets (J) can be adjusted to correct distance from wall to cabinet as needed. Once
adjusted, be sure to re-tighten brackets inside cabinet for stability.
L
LL
K
K
J
K

IMPORTANT:
Keep assembly instructions for future reference.
ATTENTION ADULTS: Cabinet should be checked periodically for damage or loose
screws/parts. Take appropriate action necessary to correct hazards such as tightening
of screws and taking any damaged parts away from children.
CARE INSTRUCTIONS:
Wipe clean with a water dampened cloth. Wipe dry with clean cloth.
WARNING Please make sure your item is
secured to the wall, per assembly instructions.
LET’S GET SOCIAL!
Follow us and tag @riverridgehome in your photos and videos of your RiverRidge®products!

LISTA DE PIEZAS
N.°
DESCRIPCIÓN
CANT.
1
Tablero superior
1
2
Tablero de soporte central
1
3
Panel derecho
1
4
Tablero de soporte trasero
1
5
Repisa central ajustable
1
6
Repisa lateral
2
7
Tablero trasero
1
8
Tablero inferior
1
9
Pata
4
10
Puerta
1
A
Perno de anclaje
6
B
Pestillo de leva
6
C
Pasador de madera
20
D
Perilla
1
E
Tornillo para metales (4x22mm)
1
F
Bisagras ajustables de cierre automático
2
G
Tornillo (4x14mm)
12
H
Soporte de repisas ajustable
4
I
Tornillo (4x10mm)
2
J
Soporte de anclaje ajustable
2
K
Tornillo (4x30mm)
2
L
Anclajes de plástico para pared
2
M
Tornillo (4x30mm)
6
N
Tornillo para metal largo (6x55mm)
4
O
Llave allen
1
HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO Y
PHILLIPS (NO INCLUYEN). NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR
ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI TIENE PIEZAS
DAÑADAS O PIEZAS QUE FALTAN.
Si compró el producto en los Estados Unidos, puede pedir las piezas de repuesto sin
costo en www.riverridgehome.com. Si lo compró fuera de los Estados Unidos,
comuníquese con el distribuidor donde lo adquirió. Si tiene preguntas con relación a este
producto RiverRidge® no dude en comunicarse con nosotros a través de
www.riverridgehome.com/pages/contact-us.

PASO 1
1. Inserte 4 pasadores de madera (C) a través de los agujeros correspondientes del tablero de
soporte trasero (4).
2. Fije las 2 repisas laterales (6) al tablero de soporte trasero (4) insertando los pasadores de
madera (C) a través de los agujeros correspondientes de las repisas laterales (6).
PASO 2
1. Inserte 6 pasadores de madera (C) a través de los agujeros correspondientes del tablero de
soporte trasero (4) y de las repisas laterales (6).
2. Fije el tablero de soporte central (2) al tablero de soporte trasero (4) y a las repisas laterales
(6) insertando los pasadores de madera (C) a través de los agujeros correspondientes del
tablero de soporte central (2).
PASO 3
1. Inserte 3 pasadores de madera (C) a través de los agujeros correspondientes del tablero de
soporte central (2), el tablero de soporte trasero (4) y el panel lateral derecho (3).
2. Fije el tablero de soporte central (2), el tablero de soporte trasero (4) y el panel lateral derecho
(3) al tablero base (8) insertando los pasadores de madera (C) a través de los agujeros
correspondientes del tablero base (8).
3. Inserte 6 tornillos (M) a través de los agujeros del tablero base (8) y, luego, ajústelos al tablero
de soporte central (2), al tablero de soporte trasero (4) y al panel lateral derecho (3).
PASO 4
1. Inserte 4 pasadores de madera (C) a través de los agujeros correspondientes del tablero base
(8).
2. Fije las 4 patas (9) al tablero base (8) insertando los pasadores de madera (C) a través de los
agujeros correspondientes de las patas (9), luego inserte 4 tornillos para metal largos (N) a
través de los agujeros de las patas (4) y ajústelos al tablero base (8) usando la llave Allen (O).
PASO 5
1. Atornille los 6 pernos de anclaje (A) a través de los agujeros correspondientes del tablero
superior (1).
2. Fije 2 soportes de anclaje ajustables (J) al tablero superior (1) insertando 2 tornillos (I) a través
de los agujeros de los soportes (J) y luego ajústelos al tablero superior (1).
PASO 6
1. Deslice el tablero trasero (7) en las ranuras del tablero de soporte central (2), del panel lateral
derecho (3) y del tablero base (8).
2. Inserte 3 pasadores de madera (C) a través de los agujeros correspondientes del tablero
superior (1).
3. Fije el tablero superior (1) al tablero de soporte central (2), al tablero de soporte trasero (4) y al
panel lateral derecho (3) insertando los pasadores de madera (C) a través de los agujeros
correspondientes e insertando los pernos de anclaje (A) a través de los agujeros de los
pestillos de leva del tablero de soporte central (2), del tablero de soporte trasero (4) y del panel
lateral derecho (3). Asegúrese de que el tablero trasero (7) se deslice en la ranura del tablero
superior (1).
4. Inserte 6 pestillos de leva (B) a través de los agujeros correspondientes en el tablero de
soporte central (2), del tablero de soporte trasero (4) y del panel lateral derecho (3), luego
gírelos en el sentido de las agujas del reloj para asegurar los pernos de anclaje en su lugar.
PASO 7
1. Coloque 2 bisagras ajustables de cierre automático (F) a la puerta (10) insertando 4 tornillos
(G) a través de los agujeros de las bisagras (F), luego ajústelos a la puerta (10).
2. Fije la perilla (D) a la puerta (10) insertando 1 tornillo para metales (E) a través del agujero de
la puerta (10) y luego ajústelo a la perilla (D).

PASO 8
1. Inserte 4 soportes de repisas ajustables (H) a través de los agujeros a la altura deseada de la
repisa y coloque la repisa central ajustable (5) en los soportes (H).
PASO 9
1. Fije la puerta (10) al gabinete insertando 8 tornillos (G) a través de los agujeros de las bisagras
ajustables de cierre automático (F) y luego ajústelos al panel lateral derecho (3).
Nota: Al apretar el tornillo a la posición “a” la puerta se ajustará hacia arriba o hacia abajo, al
apretar el tornillo a la posición “b” la puerta se ajustará hacia el gabinete o desde este y al apretar
el tornillo a la posición “c” la puerta se ajustará de lado a lado.
PASO 10
Opción n.º 1: Fijar a una pared de yeso
1. Ubique el gabinete contra una pared en el lugar deseado. Con un lápiz, haga 2 marcas
pequeñas en la pared a través de los agujeros de los soportes de anclaje ajustables (J). Aleje
el gabinete de la pared y atornille 2 anclajes de plástico (L) en la pared sobre las marcas que
hizo con el lápiz.
2. Coloque el gabinete contra la pared, inserte 2 tornillos (K) a través de los agujeros de los
soportes de anclaje ajustable (J), luego ajústelos a los anclajes de plástico para pared (L).
Opción n.º 2: Fijar a una pared de yeso y a un montante de madera
1. Ubique el gabinete contra una pared en el lugar deseado. Inserte 2 tornillos (K) a través de los
agujeros de los soportes de anclaje ajustables (J), luego ajústelos a través de la pared de yeso
y en el poste de madera.
*Sugerencia: Los soportes de anclaje (J) pueden ajustarse para corregir la distancia entre la pared
y el gabinete, según sea necesario. Una vez que esté en su lugar, asegúrese de volver a ajustar
los soportes dentro del gabinete para que todo se mantenga estable.
Atención adultos: Deben revisar el gabinete periódicamente para ver si hay
tornillos/piezas dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir
los peligros, tal como apretar los tornillos y alejar cualquier pieza dañada de los niños.
ADVERTENCIA Asegúrese de que su artículo esté
fijo a la pared, según las instrucciones de ensamblaje.
INSTRUCCIONES DE CUIDADO:
Limpiar con un paño humedecido en agua. Secar con un paño limpio.
IMPORTANTE:
Guarde las instrucciones de ensamblaje para
futuras referencias.
¡SOCIALICEMOS!
¡Síganos y etiquete a @riverridgehome en las fotos y videos de sus productos RiverRidge®!

LISTE DES PIÈCES
Nº
DESCRIPTION
QTÉ
1
Plaque supérieure
1
2
Panneau de support central
1
3
Panneau latéral droit
1
4
Plaque de support arrière
1
5
Étagère centrale réglable
1
6
Étagère latérale
2
7
Plaque arrière
1
8
Plaque inférieure
1
9
Pied
4
10
Porte
1
A
Boulon à came
6
B
Verrou de came
6
C
Goujon en bois
20
D
Bouton
1
E
Vis mécanique (4x22mm)
1
F
Charnière réglable à fermeture automatique
2
G
Vis (4x14mm)
12
H
Support d’étagère réglable
4
I
Vis (4x10mm)
2
J
Support d’ancrage réglable
2
K
Vis (4x30mm)
2
L
Ancrage mural en plastique
2
M
Vis (4x30mm)
6
N
Vis mécanique longue (6x55mm)
4
O
Clé Allen
1
OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE : TOURNEVIS À TÊTE PLATE ET À POINTE
CRUCIFORME (NON FOURNIS). NOUS DÉCONSEILLONS D’UTILISER UN TOURNEVIS
ÉLECTRIQUE POUR L’ASSEMBLAGE. N’UTILISEZ PAS CET ARTICLE SI UNE PIÈCE EST
MANQUANTE OU ENDOMMAGÉE.
Si vous avez acheté votre article aux États-Unis, vous pouvez commander des pièces de
rechange sans frais pour vous sur www.riverridgehome.com. Si l’achat est effectué en dehors des
États-Unis, veuillez contacter le détaillant où vous avez acheté. Pour toute question concernant
votre contrat RiverRidge® n’hésitez pas à nous contacter à l’adresse
www.riverridgehome.com/pages/contact-us.

ÉTAPE 1
1. Insérez 4 goujons en bois (C) dans les trous de goujon sur la plaque de support arrière (4).
2. Fixez 2 tablettes latérales (6) à la planche de support arrière (4) en insérant des chevilles en
bois (C) dans les trous de chevilles des tablettes latérales (6).
ÉTAPE 2
1. Insérez 6 chevilles à bois (C) dans les trous de chevilles du panneau de support arrière (4) et
des étagères latérales (6).
2. Fixez la planche de support centrale (2) à la planche de support arrière (4) et aux tablettes
latérales (6) en insérant des chevilles en bois (C) dans les trous de chevilles de la planche de
support centrale (2).
ÉTAPE 3
1. Insérez 3 chevilles à bois (C) dans les trous de chevilles de la planche de support centrale (2),
de la planche de support arrière (4) et du panneau latéral droit (3).
2. Fixez le panneau de support central (2), le panneau de support arrière (4) et le panneau latéral
droit (3) au panneau inférieur (8) en insérant des chevilles à bois (C) dans les trous de
chevilles du panneau inférieur (8).
3. Insérez 6 vis (M) dans les trous de la plaque inférieure (8) puis serrez-les sur la plaque de
support centrale (2), la plaque de support arrière (4) et le panneau latéral droit (3).
ÉTAPE 4
1. Insérez 4 goujons en bois (C) dans les trous de goujon sur la plaque inférieure (8).
2. Fixez 4 pieds (9) à la planche inférieure (8) en insérant des chevilles à bois (C) dans les trous
de chevilles des pieds (9), puis insérez 4 longues vis mécaniques (N) dans les trous des pieds
(4) et serrez-les sur la planche inférieure (8) à l’aide d’une clé Allen (O).
ÉTAPE 5
1. Vissez 6 boulons à came (A) dans les trous de boulons à came de la plaque supérieure (1).
2. Fixez 2 supports d’ancrage réglables (J) à la planche supérieure (1) en insérant 2 vis (I) dans
les trous des supports (J), puis serrez sur la planche supérieure (1).
ÉTAPE 6
1. Faites glisser la plaque arrière (7) dans les rainures du panneau latéral gauche (2), du
panneau de support central (3) et de la plaque inférieure (8).
2. Insérez 3 goujons en bois (C) dans les trous de goujon sur la plaque supérieure (1).
3. Fixez le panneau supérieur (1) au panneau de support central (2), au panneau de support
arrière (4) et au panneau latéral droit (3) en insérant des chevilles à bois (C) dans les trous de
chevilles et en insérant des boulons à came (A) dans les trous de verrouillage à came du
panneau de support central (2), du panneau de support arrière (4) et du panneau latéral droit
(3). Assurez-vous que la plaque arrière (7) glisse dans la rainure de la plaque supérieure (1).
4. Insérez 6 verrous de came (B) dans les trous de verrouillage de came sur la planche de
support centrale (2), la planche de support arrière (4) et le panneau latéral droit (3), puis
tourner dans le sens des aiguilles d’une montre pour fixer les verrous de came en place.
ÉTAPE 7
1. Fixez 2 charnières réglables à fermeture automatique (F) à la porte (10) en insérant 4 vis (G)
dans les trous des charnières (F), puis serrez-les à la porte (10).
2. Fixez le bouton (D) sur la porte (10) en insérant 1 vis mécanique (E) dans le trou de la
porte (10) et en la serrant dans le bouton (D).
ÉTAPE 8
1. Insérez 4 supports d’étagères réglables (H) dans les trous à la hauteur d’étagère souhaitée et
placez l’étagère centrale réglable (5) sur les supports (H).

ÉTAPE 9
1. Fixez la porte (10) à l’armoire en insérant 8 vis (G) dans les trous des charnières réglables à
fermeture automatique (F), puis en les serrant au panneau latéral droit (3).
Note : Le serrage de la vis en position « a » permet de régler la porte vers le haut ou vers le bas;
le serrage de la vis en position « b » permet de régler la porte vers ou depuis l’armoire et le
serrage de la vis en position « c » permet de régler la porte latéralement.
ÉTAPE 10
Option 1 : Fixation sur des cloisons sèches
1. Placez l’armoire contre le mur à l’endroit désiré. À l’aide d’un crayon, faites 2 petites marques
sur le mur à travers les trous des supports d’ancrage réglables (J). Éloignez l’armoire du mur et
vissez 2 ancrages muraux en plastique (L) dans le mur sur les marques de crayon.
2. Placez l’étagère contre le mur, insérez 2 vis (K) dans les trous des supports (J), puis vissez-les
dans les ancrages muraux en plastique (L).
Option 2 : Fixation sur des cloisons sèches et des montants en bois
1. Placez l’armoire contre le mur à l’endroit désiré. Insérez 2 vis (K) dans les trous des
supports (J), puis vissez-les à travers la cloison sèche et dans le montant en bois.
*Conseil : Les supports d’ancrage (J) peuvent être réglés pour corriger la distance entre le mur et
l’armoire selon les besoins. Une fois qu’il est réglé, veillez à resserrer les supports dans l’armoire
pour plus de stabilité.
NÉCESSITE L’ATTENTION DES ADULTES : Vérifiez régulièrement si l’armoire est
endommagée, si des vis sont desserrées ou si des pièces sont détachées. Pour
éliminer les dangers, prenez les mesures nécessaires, comme serrer les vis et
éloigner les pièces endommagées des enfants.
AVERTISSEMENT Vérifiez que votre article est
bien fixé sur le mur, conformément aux instructions
d’assemblage.
INSTRUCTIONS D’ENTRETIEN:
Nettoyez avec un chiffon humide. Séchez avec un chiffon propre.
IMPORTANT:
Conservez les instructions d’assemblage pour toute
référence ultérieure
SOCIALISONS-NOUS!
Suivez-nous et marquez @riverridgehome dans vos photos et vidéos de vos produits
RiverRidge®!
