ASSEMBLY INSTRUCTIONS
RiverRidge® 6 Cubby, 3 Shelf Corner Cabinet
ITEM# 02-144 White
ITEM# 02-145 Gray
ADULT ASSEMBLY REQUIRED
This product requires assembly by an adult because of the small parts. Care should be
taken in unpacking and assembling this item to keep the small parts away from children.
WARNING
Young children can be seriously injured or killed if furniture tips over.
Don’t use this item for a TV stand.
Use angle-braces or anchors to secure furniture to the wall.

Send requests for missing or damaged parts replacements by email to:
[email protected] or call toll free 1-(844)-223-5201 or order parts on line at
www.riverridgehome.com
EACH CABINET WILL HOLD UP TO 20 POUNDS PER CUBBY, 10 POUNDS PER CORNER SHELF
AND 25 POUNDS PER TOP SHELF OR A TOTAL OF 175 POUNDS. DO NOT LOAD EACH CUBBY
WITH MORE THAN 20 POUNDS, EACH CORNER SHELF WITH MORE THAN 10 POUNDS AND THE
TOP SHELF WITH MORE THAN 25 POUNDS. THIS MAY CAUSE DAMAGE TO THE CABINET AND
MAY CAUSE SERIOUS INJURY OR DEATH.

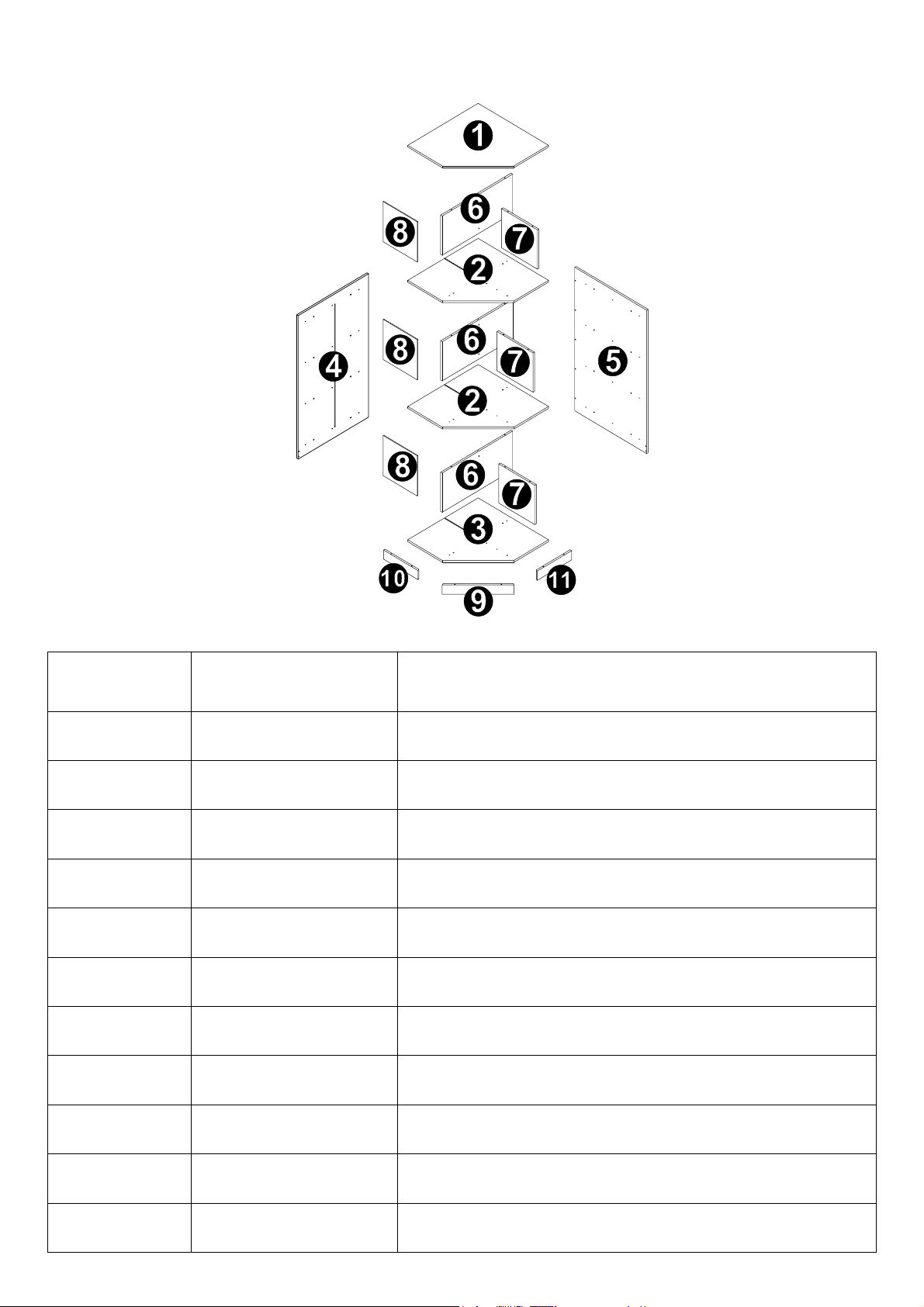

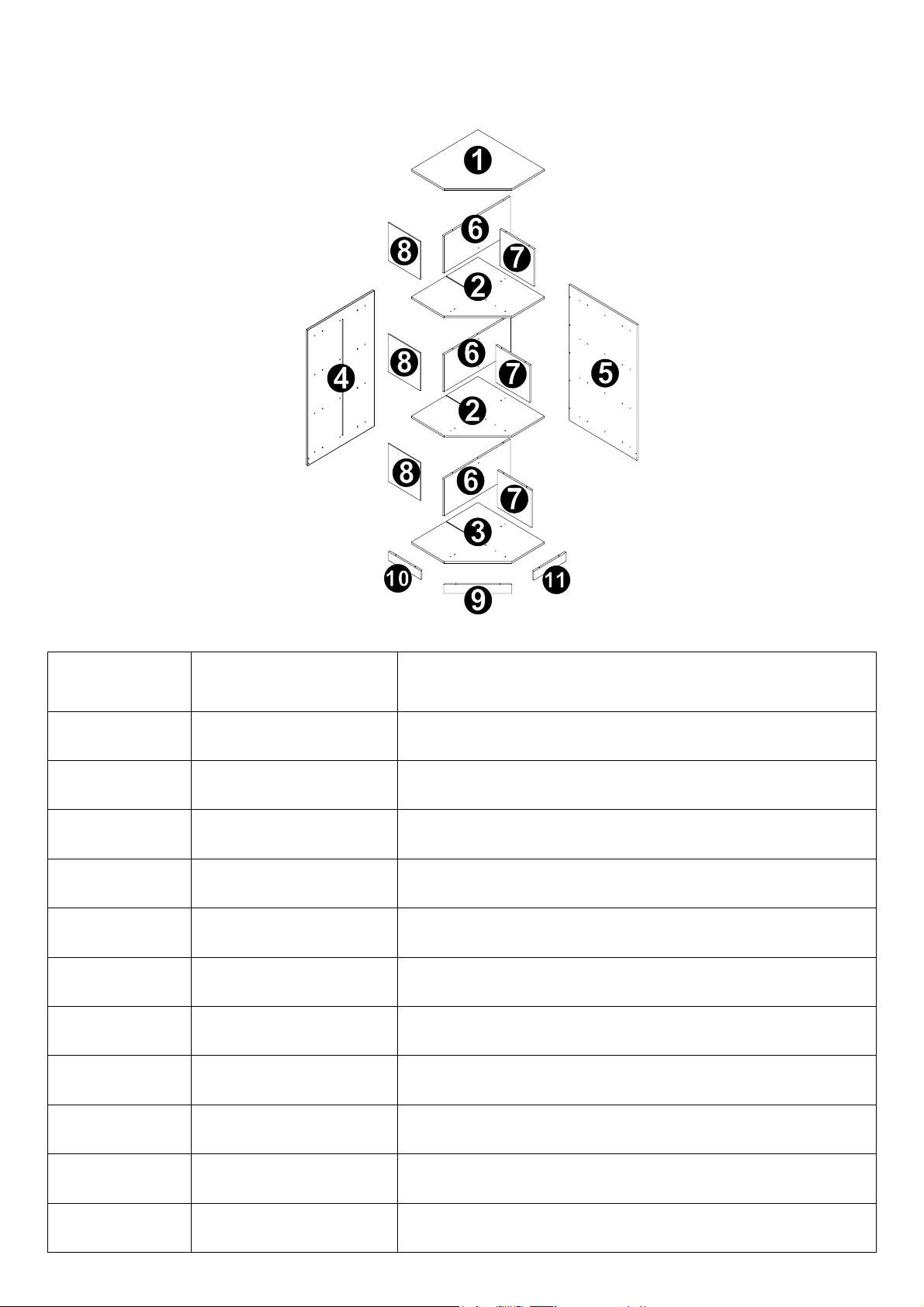

PARTS LIST
NO QTY DESCRIPTION
1 1PC TOP BOARD
2 2PCS MIDDLE SHELF
3 1PC BOTTOM SHELF
4 1PC LEFT SIDE PANEL
5 1PC RIGHT SIDE PANEL
6 3PCS VERTICAL SUPPORT BOARD
7 3PCS RIGHT SUPPORT BOARD
8 3PCS LEFT SUPPORT BOARD
9 1PC MIDDLE DECORATIVE BAR
10 1PC LEFT DECORATIVE BAR
11 1PC RIGHT DECORATIVE BAR

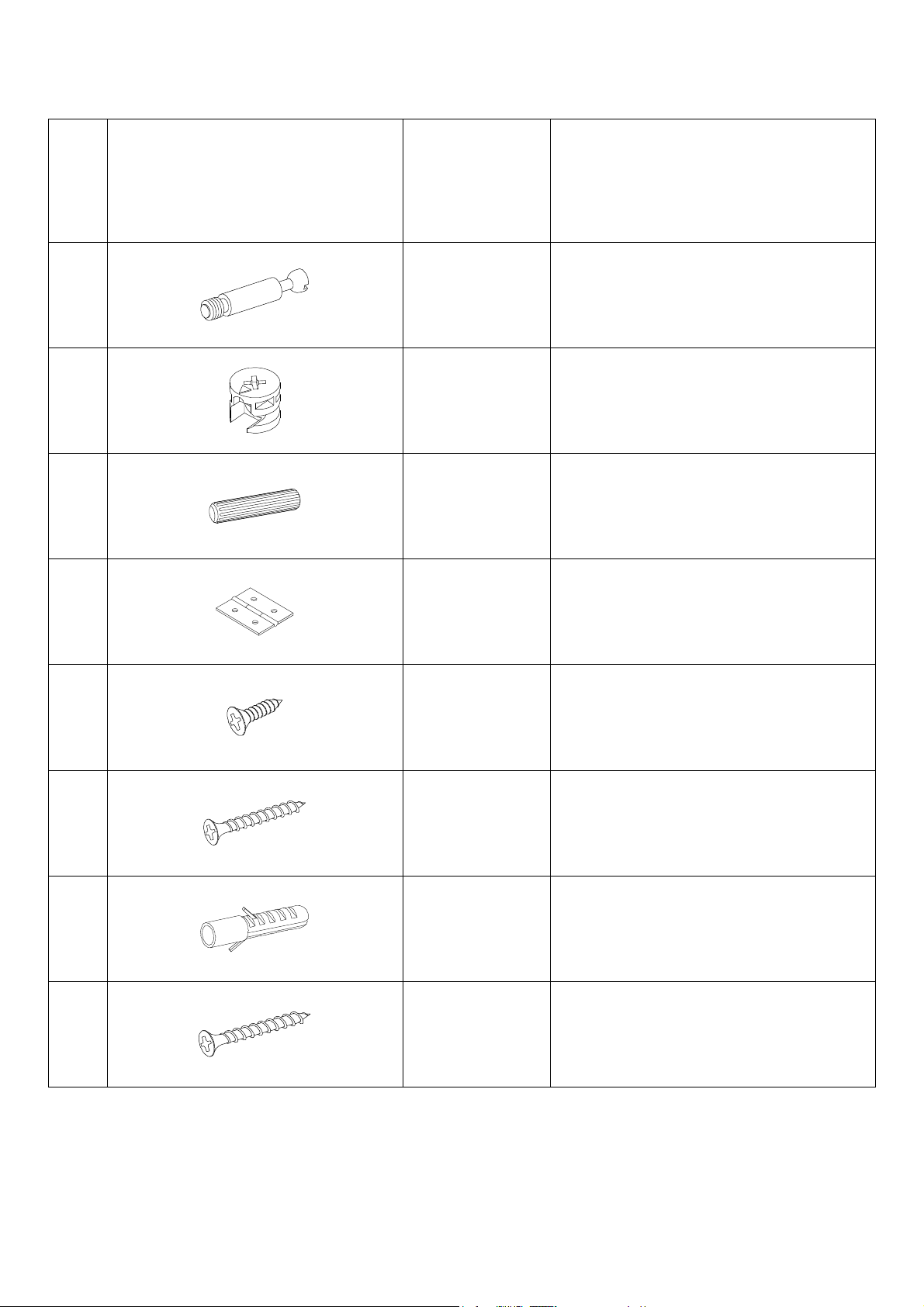

NO PARTS QTY DESCRIPTION
A 21PCS CAM BOLT
B 21PCS CAM LOCK
C 41PCS WOOD DOWEL
D 2PCS METAL HINGE
E 8PCS SCREW 3x10mm
F 35PCS LONG SCREW 4x30mm
G 2PCS PLASTIC ANCHOR
H 2PCS SCREW 4x40mm
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF POWER SCREWDRIVER IS NOT RECOMMENDED

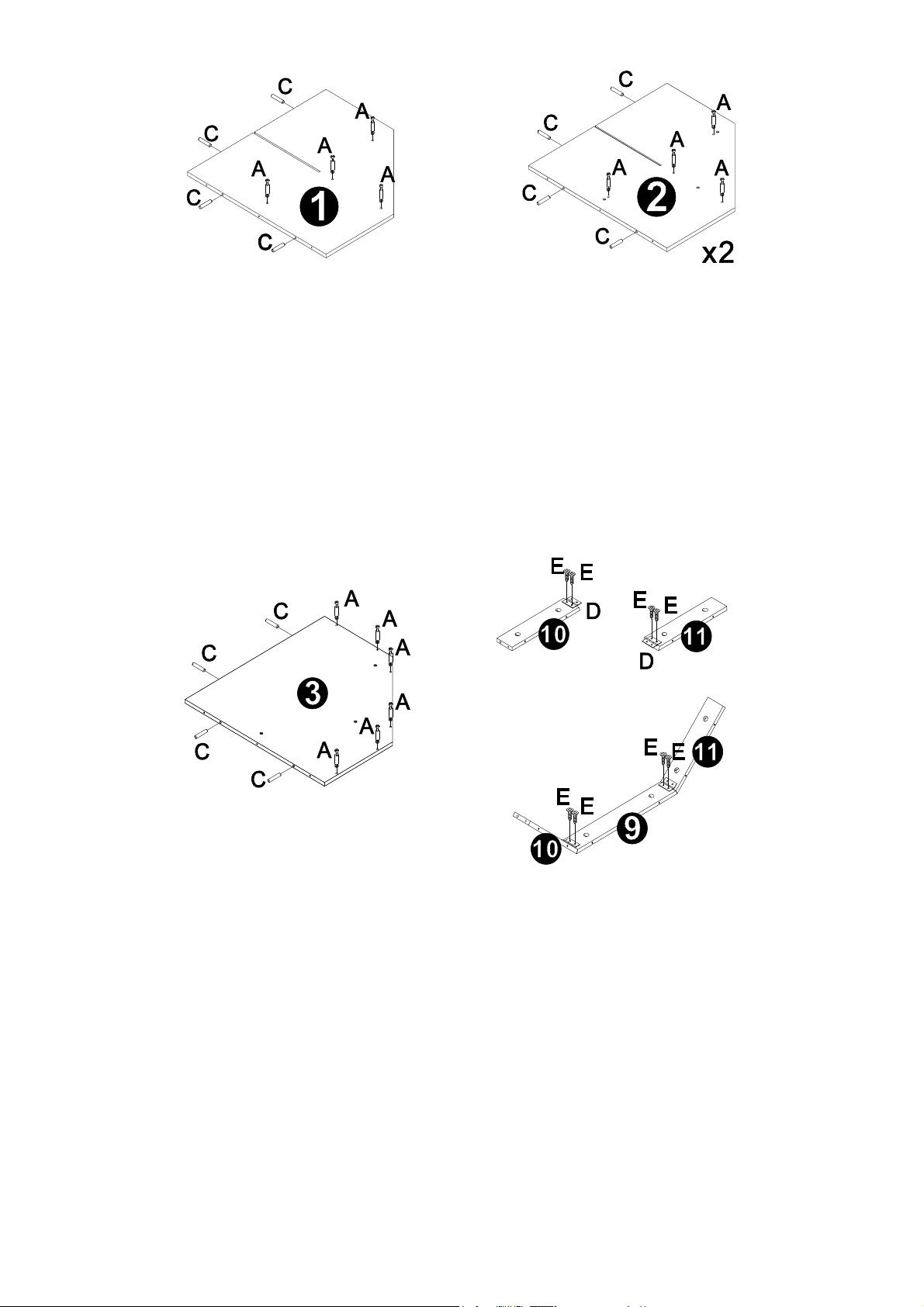

STEP 1
STEP 1
1. Screw 4pc cam bolts (A) into pre-threaded holes on top board (1).
2. Insert 4pc wood dowels (C) into wood dowel holes on top board (1).
3. Screw 4pc cam bolts (A) into pre-threaded holes on middle shelf (2).
4. Insert 4pc wood dowels (C) into wood dowel holes on middle shelf (2).
5. Repeat above steps for other middle shelf (2).
STEP 2
STEP 2
1. Screw 6pc cam bolts (A) into pre-threaded holes on bottom shelf (3).
2. Insert 4pc wood dowels (C) into wood dowel holes on bottom shelf (3).
3. Attach 1pc metal hinge (D) to left decorative bar (10) by inserting 2pc screws (E) through holes on
metal hinge (D) and tighten to left decorative bar (10).
4. Attach 1pc metal hinge (D) to right decorative bar (11) by inserting 2pc screws (E) through holes on
metal hinge (D) and tighten to right decorative bar (11).
5. Attach left decorative bar (10) to middle decorative bar (9) by inserting 2pc screws (E) through holes
on metal hinge (D) and tighten to middle decorative bar (9).
6. Attach right decorative bar (11) to middle decorative bar (9) by inserting 2pc screws (E) through holes
on metal hinge (D) and tighten to middle decorative bar (9).

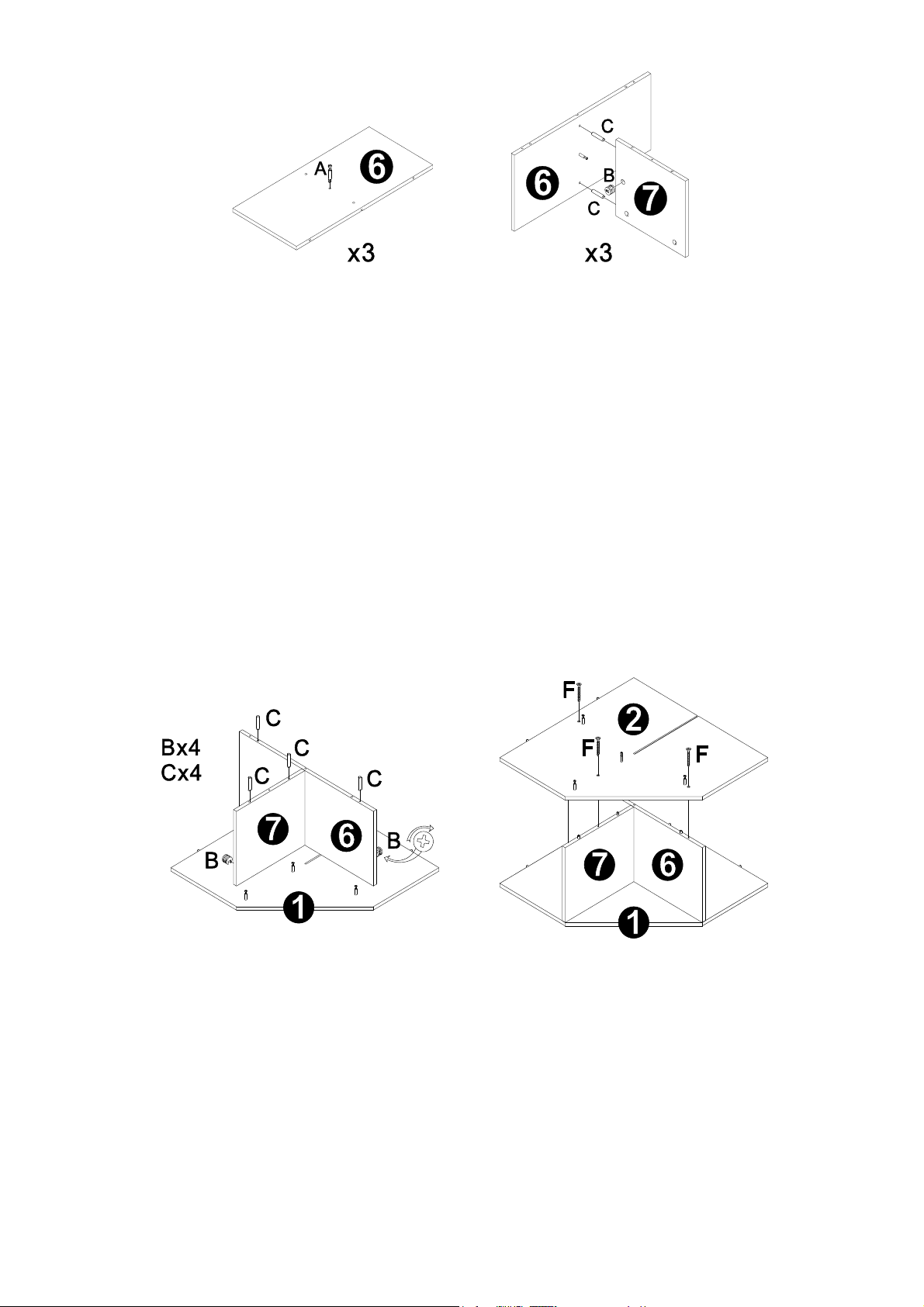

STEP 3
STEP 3
1. Screw 1pc cam bolt (A) into pre-threaded holes on vertical support board (6).
2. Repeat above step for other 2pc vertical support board (6).
3. Insert 2pc wood dowels (C) into wood dowel holes on vertical support board (6).
4. Attach 1pc right support board (7) to vertical support board (6) by inserting wood dowels (C) into wood
dowel holes and inserting cam bolt (A) into the cam lock hole on right support board (7).
5. Insert 1pc cam lock (B) into cam lock hole on right support board (7) and rotate clockwise to secure cam
bolt in place.
6. Repeat above steps to assemble 2 more right support boards (7) and vertical support boards (6).
STEP 4
STEP 4
1. Attach vertical support board (6) and right support board (7) to top board (1) by inserting cam bolts (A)
into cam lock holes on vertical support board (6) and right support board (7).
2. Insert 4pc cam locks (B) into cam lock holes on vertical support board (6) and right support board (7)
and rotate clockwise to secure cam bolts in place.
3. Insert 4pc wood dowels (C) into wood dowel holes on vertical support board (6) and right support board
(7).
4. Attach 1pc middle shelf (2) to vertical support board (6) and right support board (7) by inserting wood
dowels (C) into wood dowel holes on middle shelf (2).
5. Insert 3pc long screws (F) through holes on middle shelf (2) and tighten to vertical support board (6)
and right support board (7).

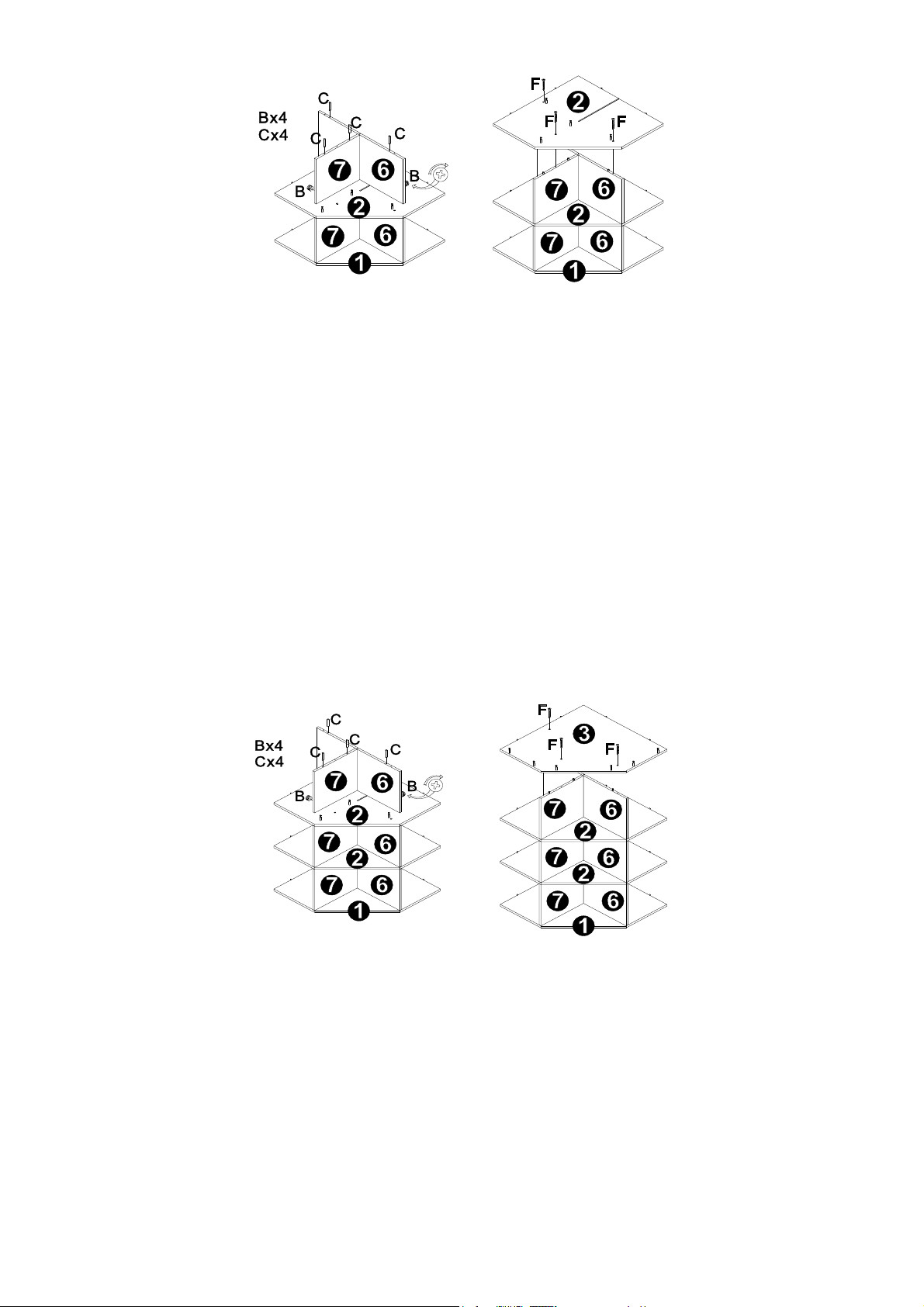

STEP 5
STEP 5
1. Attach vertical support board (6) and right support board (7) to middle shelf (2) by inserting cam bolts (A)
into cam lock holes on vertical support board (6) and right support board (7).
2. Insert 4pc cam locks (B) into cam lock holes on vertical support board (6) and right support board (7)
and rotate clockwise to secure cam bolts in place.
3. Insert 4pc wood dowels (C) into wood dowel holes on vertical support board (6) and right support board
(7).
4. Attach 1pc middle shelf (2) to vertical support board (6) and right support board (7) by inserting wood
dowels (C) into wood dowel holes on middle shelf (2).
5. Insert 3pc long screws (F) through holes on middle shelf (2) and tighten to vertical support board (6)
and right support board (7).
STEP 6
STEP 6
1. Attach vertical support board (6) and right support board (7) to middle shelf (2) by inserting cam bolts (A)
into cam lock holes on vertical support board (6) and right support board (7).
2. Insert 4pc cam locks (B) into cam lock holes on vertical support board (6) and right support board (7)
and rotate clockwise to secure cam bolts in place.
3. Insert 4pc wood dowels (C) into wood dowel holes on vertical support board (6) and right support board
(7).
4. Attach 1pc bottom shelf (3) to vertical support board (6) and right support board (7) by inserting wood
dowels (C) into wood dowel holes on bottom shelf (3).
5. Insert 3pc long screws (F) through holes on bottom shelf (3) and tighten to vertical support board (6)
and right support board (7).

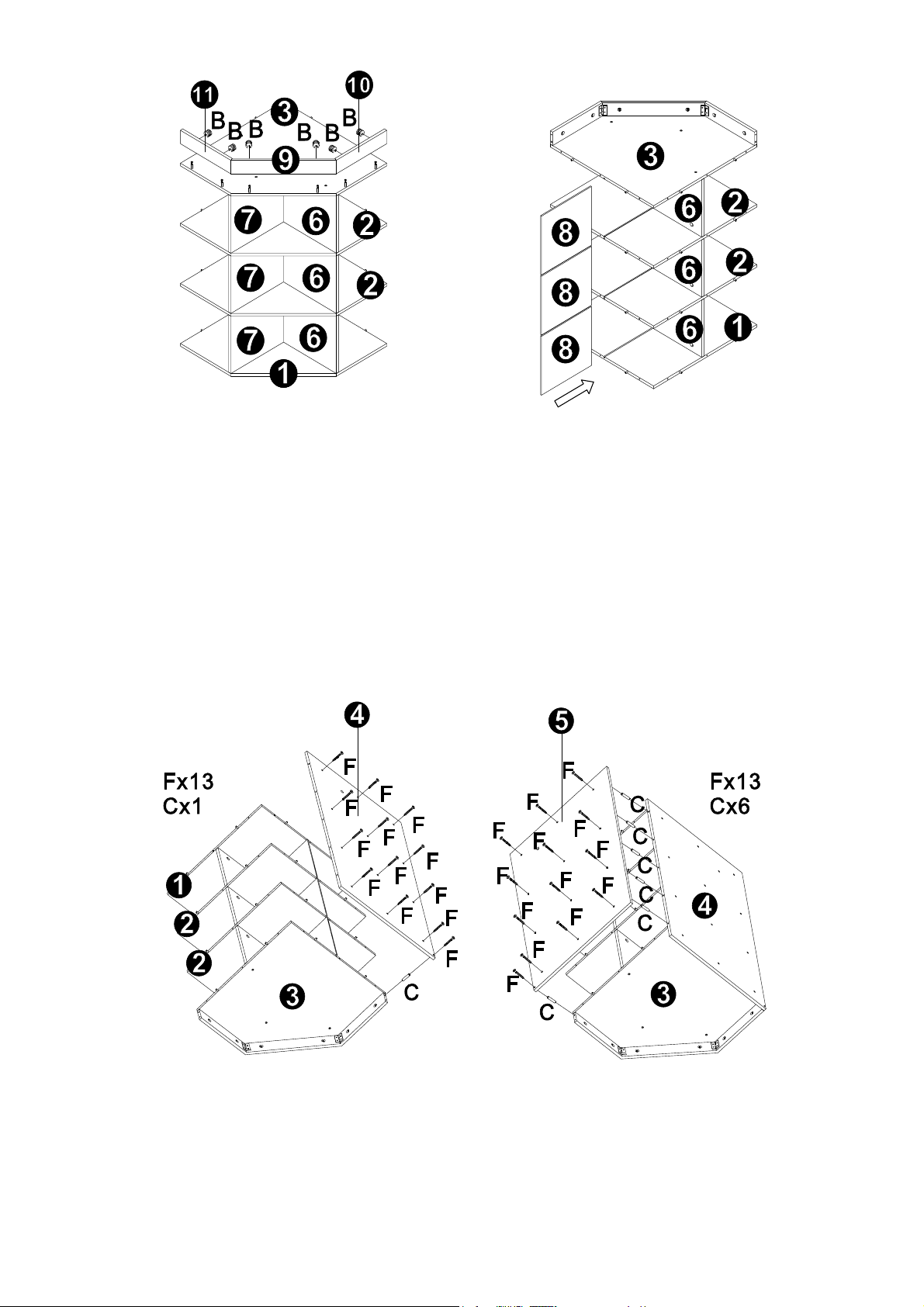

STEP 7
STEP 7
1. Attach left decorative bar (10), middle decorative bar (9) and right decorative bar (11) to bottom shelf (3)
by inserting cam bolts (A) into cam lock holes on left decorative bar (10), middle decorative bar (9) and
right decorative bar (11).
2. Insert 6pc cam locks (B) into cam lock holes on left decorative bar (10), middle decorative bar (9) and
right decorative bar (11) and rotate clockwise to secure cam bolts in place.
3. Slide 3pc left horizontal support boards (8) into grooves on top board (1), middle shelf (2) and bottom
shelf (3).
STEP 8
STEP 8
1. Insert 1pc wood dowel (C) into wood dowel hole on left decorative bar (10).
2. Attach left side panel (4) to pre-assembled unit by inserting wood dowel (C) into wood dowel hole on left
side panel (4) and inserting 13pc long screws (F) through holes on left side panel (4) and tighten to top
board (1), middle shelf (2), bottom shelf (3) and left decorative bar (10).
3. Insert 5pc wood dowels (C) into wood dowel holes on left side panel (4).
4. Repeat above step#1-2 to assemble right side panel (5) to pre-assembled unit.

STEP 9
STEP 9
1. Place template with drill hole position on the wall that you desire to fix the cabinet to.
2. Drill 2 holes through hole position on template.
3. Insert 2 plastic anchors (G) into holes on wall.
4. Attach cabinet in place and insert 2 screws (H) through holes on both side panels (4) and (5) and
tighten cabinet to wall.

ENJOY YOUR NEW RiverRidge® CABINET NOW!
Attention Adults: The cabinet should be checked periodically for damage or loose screws/parts.
Take appropriate action necessary to correct the hazard such as tightening of screws and taking
any damaged parts away from children.
Thank you for purchasing this RiverRidge® Kids Products item. We hope you enjoy it, and consider
purchasing other RiverRidge® items.
Send requests for missing or damaged parts replacements by email to:
[email protected] or call toll free 1-(844)-223-5201 or order parts online at
www.riverridgehome.com
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016.

INSTRUCCIONES DE ENSAMBLAJE
Gabinete esquinero con 3 repisas y 6 cubículos RiverRidge®
ARTÍCULO N.° 02-144 Blanco
ARTÍCULO N.° 02-145 Gris
REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE
Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas
pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener
las piezas pequeñas alejadas de los niños.
ADVERTENCIA
Los niños pequeños pueden resultar gravemente heridos o muertos si el mueble
vuelca.
No utilice este artículo como soporte para el televisor.
Utilice abrazaderas de ángulo o anclajes para fijar el mueble a la pared.

Envíe las solicitudes de reemplazos de piezas faltantes o dañadas por correo electrónico
a: [e-mail] o llame sin costo al 1-(844)-223-5201, o bien pida las
piezas en línea en www.riverridgehome.com
CADA GABINETE PUEDE GUARDAR HASTA 20 LIBRAS POR CUBÍCULO, 10 LIBRAS POR REPISA
ESQUINERA Y 25 LIBRAS EN LA REPISA SUPERIOR O UN TOTAL DE 175 LIBRAS. NO CARGUE
CADA CUBÍCULO CON MÁS DE 20 LIBRAS, CADA REPISA ESQUINERA CON MÁS DE 10 LIBRAS Y
LA REPISA SUPERIOR CON MÁS DE 25 LIBRAS. ESTO PUEDE DAÑAR EL GABINETE Y PUEDE
OCASIONAR LESIONES GRAVES O INCLUSO LA MUERTE.

LISTA DE PIEZAS
N.° CANT. DESCRIPCIÓN
1 1 PIEZA TABLERO SUPERIOR
2 2 PIEZAS REPISA CENTRAL
3 1 PIEZA REPISA INFERIOR
4 1 PIEZA PANEL IZQUIERDO
5 1 PIEZA PANEL DERECHO
6 3 PIEZAS TABLERO DE SOPORTE VERTICAL
7 3 PIEZAS TABLERO DE SOPORTE DERECHO
8 3 PIEZAS TABLERO DE SOPORTE IZQUIERDO
9 1 PIEZA BARRA CENTRAL DECORATIVA
10 1 PIEZA BARRA IZQUIERDA DECORATIVA
11 1 PIEZA BARRA DERECHA DECORATIVA

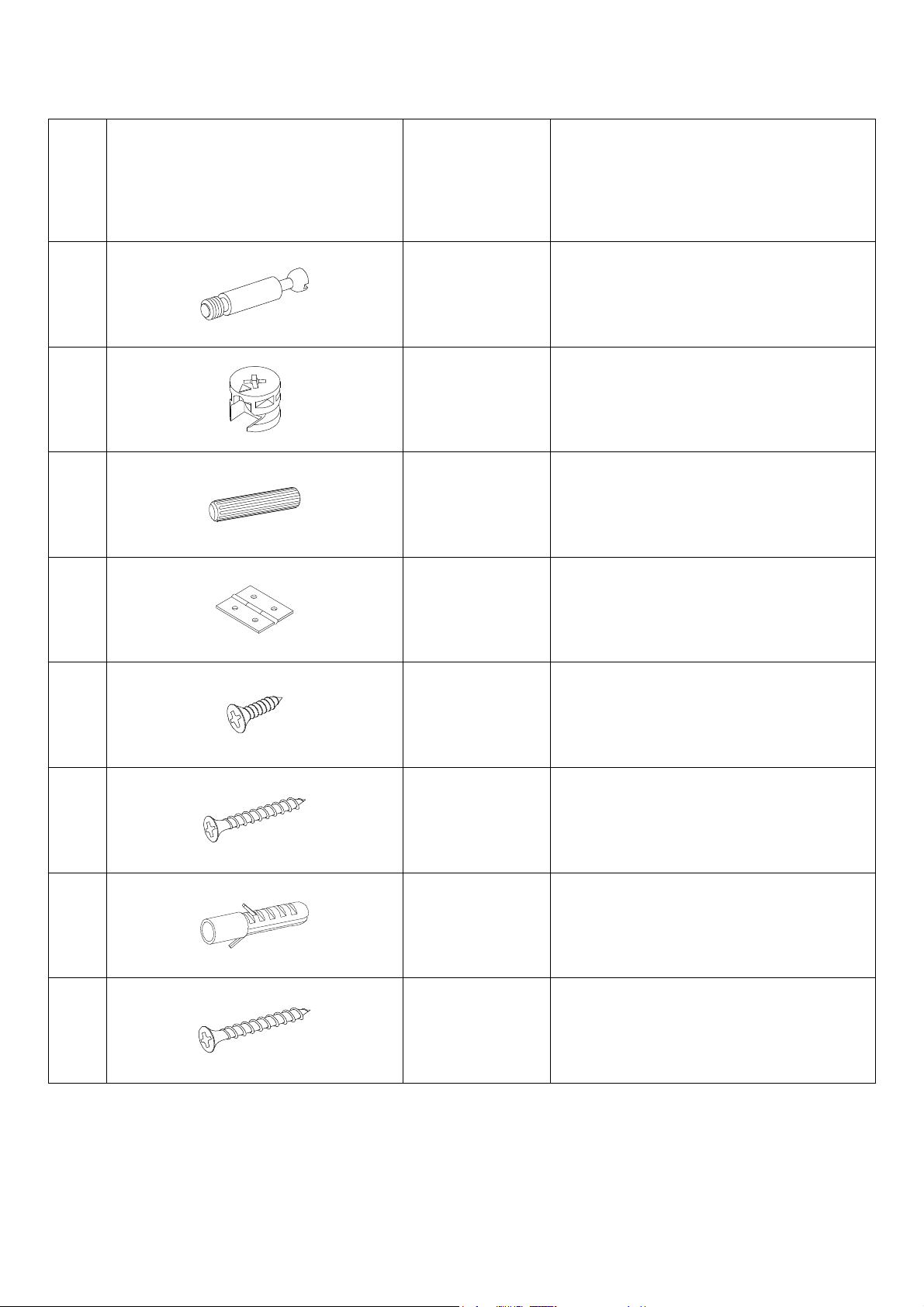

N.° PIEZAS CANT. DESCRIPCIÓN
A 21 PIEZAS PERNO DEANCLAJE
B 21 PIEZAS PESTILLO DE LEVA
C 41 PIEZAS PASADOR DE MADERA
D 2 PIEZAS BISAGRA DE METAL
E 8 PIEZAS TORNILLO 3 x 10 mm
F 35 PIEZAS TORNILLO LARGO 4 x 30 mm
G 2 PIEZAS ANCLAJE PLÁSTICO
H 2 PIEZAS TORNILLO LARGO 4 x 40 mm
HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO
Y PHILLIPS (NO SE INCLUYE)
NO SE RECOMIENDA EL USO DE UN DESTORNILLADOR ELÉCTRICO

PASO 1
PASO 1
1. Atornille los 4 pernos de anclaje (A) en los agujeros previamente roscados del tablero superior (1).
2. Inserte los 4 pasadores de madera (C) en los agujeros para los pasadores de madera del tablero
superior (1).
3. Atornille los 4 pernos de anclaje (A) en los agujeros previamente roscados de la repisa central (2).
4. Inserte los 4 pasadores de madera (C) en los agujeros para los pasadores de madera de la repisa
central (2).
5. Repita los pasos anteriores para la otra repisa central (2).
PASO 2
PASO 2
1. Atornille 6 pernos de anclaje (A) en los agujeros previamente roscados de la repisa inferior (3).
2. Inserte 4 pasadores de madera (C) en los agujeros para los pasadores de madera de la repisa
inferior (3).
3. Fije la bisagra de metal, 1 pieza (D) a la barra izquierda decorativa (10) insertando 2 tornillos (E) a
través de los agujeros que están en la bisagra de metal (D) y apriételos a la barra izquierda
decorativa (10).
4. Fije la bisagra de metal, 1 pieza (D) a la barra derecha decorativa (11) insertando 2 tornillos (E) a
través de los agujeros que están en la bisagra de metal (D) y apriételos a la barra derecha
decorativa (11).
5. Fije la barra izquierda decorativa (10) a la barra central decorativa (9) insertando 2 tornillos (E) a
través de los agujeros que están en la bisagra de metal (D) y apriételos a la barra central
decorativa (9).
6. Fije la barra derecha decorativa (11) a la barra central decorativa (9) insertando 2 tornillos (E) a través
de los agujeros que están en la bisagra de metal (D) y apriételos a la barra central decorativa (9).

PASO 3
PASO 3
1. Atornille 1 perno de anclaje (A) en los agujeros previamente atornillados del tablero de soporte
vertical (6).
2. Repita el paso anterior para los 2 tableros de soporte vertical (6).
3. Inserte 2 pasadores de madera (C) en los agujeros para los pasadores de madera del tablero de
soporte vertical (6).
4. Fije 1 tablero de soporte derecho (7) al tablero de soporte vertical (6) insertando los pasadores de
madera (C) en los agujeros para pasadores de madera e insertando el perno de anclaje (A) en el
agujero de pestillo de leva del tablero de soporte derecho (7).
5. Inserte 1 pestillo de leva (B) en el agujero para el pestillo de leva del tablero de soporte derecho (7) y
gire el perno de anclaje hacia la derecha para asegurarlo en su lugar.
6. Repita los pasos anteriores para ensamblar los 2 tableros de soporte del lado derecho adicionales (7) y
tableros de soporte verticales (6).
PASO 4
PASO 4
1. Fije el tablero de soporte vertical (6) y el tablero de soporte derecho (7) al tablero superior (1) insertando
los pernos de anclaje (A) en los agujeros del pestillo de leva del tablero de soporte vertical (6) y del
tablero de soporte derecho (7).
2. Inserte 4 pestillos de leva (B) en los agujeros de pestillo de leva del tablero de soporte vertical (6) y
tablero de soporte derecho (7) y gire los pernos de anclaje hacia la derecha para asegurarlos en
su lugar.
3. Inserte 4 pasadores de madera (C) en los agujeros para los pasadores de madera del tablero de
soporte vertical (6) y tablero de soporte derecho (7).
4. Fije 1 repisa central (2) al tablero de soporte vertical (6) y tablero de soporte derecho (7) insertando los
pasadores de madera (C) en los agujeros para los pasadores de madera de la repisa central (2).
5. Inserte 3 tornillos largos (F) a través de los agujeros de la repisa central (2) y apriételos contra el tablero
de soporte vertical (6) y tablero de soporte derecho (7).

PASO 5
PASO 5
1. Fije el tablero de soporte vertical (6) y el tablero de soporte derecho (7) a la repisa central (2)
insertando los pernos de anclaje (A) en los agujeros del pestillo de leva del tablero de soporte vertical
(6) y del tablero de soporte derecho (7).
2. Inserte 4 pestillos de leva (B) en los agujeros de pestillo de leva del tablero de soporte vertical (6) y
tablero de soporte derecho (7) y gire los pernos de anclaje hacia la derecha para asegurarlos en
su lugar.
3. Inserte 4 pasadores de madera (C) en los agujeros para los pasadores de madera del tablero de
soporte vertical (6) y tablero de soporte derecho (7).
4. Fije 1 repisa central (2) al tablero de soporte vertical (6) y tablero de soporte derecho (7) insertando los
pasadores de madera (C) en los agujeros para los pasadores de madera de la repisa central (2).
5. Inserte 3 tornillos largos (F) a través de los agujeros de la repisa central (2) y apriételos contra el
tablero de soporte vertical (6) y tablero de soporte derecho (7).
PASO 6
PASO 6
1. Fije el tablero de soporte vertical (6) y el tablero de soporte derecho (7) a la repisa central (2)
insertando los pernos de anclaje (A) en los agujeros del pestillo de leva del tablero de soporte vertical
(6) y del tablero de soporte derecho (7).
2. Inserte 4 pestillos de leva (B) en los agujeros de pestillo de leva del tablero de soporte vertical (6) y
tablero de soporte derecho (7) y gire los pernos de anclaje hacia la derecha para asegurarlos en
su lugar.
3. Inserte 4 pasadores de madera (C) en los agujeros para los pasadores de madera del tablero de
soporte vertical (6) y tablero de soporte derecho (7).
4. Fije 1 repisa inferior (3) al tablero de soporte vertical (6) y tablero de soporte derecho (7) insertando los
pasadores de madera (C) en los agujeros para los pasadores de madera de la repisa inferior (3).
5. Inserte 3 tornillos largos (F) a través de los agujeros de la repisa inferior (3) y apriételos contra el
tablero de soporte vertical (6) y tablero de soporte derecho (7).

PASO 7
PASO 7
1. Fije la barra izquierda decorativa (10), barra central decorativa (9) y barra derecha decorativa (11) a la
repisa inferior (3) insertando los pernos de anclaje (A) en los agujeros de pestillo de leva de la barra
izquierda decorativa (10), barra central decorativa (9) y barra derecha decorativa (11).
2. Inserte 6 pestillos de leva (B) en los agujeros de pestillo de leva de la barra izquierda decorativa (10),
barra central decorativa (9) y barra derecha decorativa (11) y gire los pernos de anclaje hacia la
derecha para asegurarlos en su lugar.
3. Deslice 3 tableros de soporte horizontal del lado izquierdo (8) por las ranuras del tablero superior (1),
repisa central (2) y repisa inferior (3).
PASO 8
PASO 8
1. Inserte 1 pasador de madera (C) en el agujero para el pasador de madera de la barra izquierda
decorativa (10).
2. Fije el panel izquierdo (4) a la unidad pre-ensamblada, insertando el pasador de madera (C) dentro del
agujero del pasador de madera en el panel izquierdo (4) e insertando 13 tornillos largos (F) a través de
los agujeros del panel izquierdo (4) y apriételos contra el tablero superior (1), repisa central (2), repisa
inferior (3) y barra izquierda decorativa (10).
3. Inserte 5 pasadores de madera (C) dentro de los agujeros de los pasadores de madera del panel
izquierdo (4).
4. Repita los pasos 1 y 2 anteriores para ensamblar el panel derecho (5) a la unidad pre-ensamblada.

PASO 9
PASO 9
1. Coloque la plantilla con la posición del agujero de perforación sobre la pared donde desea fijar el
gabinete.
2. Perfore 2 agujeros a través de la posición del agujero en la plantilla.
3. Inserte 2 anclajes plásticos (G) dentro de los agujeros de la pared.
4. Fije el gabinete en su lugar e inserte 2 tornillos (H) a través de los agujeros de ambos paneles
laterales (4) y (5) y apriete el gabinete contra la pared.
PARED

¡DISFRUTE DE SU NUEVO GABINETE RiverRidge® AHORA!
Atención adultos: Deben revisar el gabinete periódicamente para ver si hay tornillos/piezas
dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir el peligro, tal como
apretar los tornillos y alejar cualquier pieza dañada de los niños.
Gracias por comprar este artículo de los Productos para niños de RiverRidge®. Esperamos que lo
disfrute y que considere comprar otros artículos de RiverRidge®.
Envíe las solicitudes de reemplazos de piezas faltantes o dañadas por correo electrónico a:
[e-mail] o llame sin costo al 1-(844)-223-5201, o bien pida las piezas
en línea en www.riverridgehome.com
RiverRidge® es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016.
