RiverRidge Somerset 06-173 User manual

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D’ASSEMBLAGE
RiverRidge® Somerset Wall Cabinet with Mirror
Armario de pared con espejo Somerset RiverRidge®
Armoire murale avec miroir Somerset RiverRidge®
06-173 - White, Blanco, Blanc
RiverRidge® is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
RiverRidge® est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA

WARNING
ADULT ASSEMBLY REQUIRED:
This product requires assembly by an adult because of small parts. Care should be taken in
unpacking and assembling this item to keep small parts away from children. During assembly
children should be kept away from the product due to possible risk of injury.
SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
IN ORDER TO PREVENT OVERTURNING, THIS PRODUCT MUST BE USED WITH THE TIP-
OVER RESTRAINTS OR WALL MOUNTING HARDWARE PROVIDED.
PLEASE READ WARNINGS BELOW.
• Product must be assembled exactly per these instructions. Failure to follow assembly
instructions may result in possible risk of injury.
• Young children can be seriously injured or killed if furniture tips over. Install tip-over
restraint provided. Use of tip-over restraints may only reduce, but not eliminate, the risk
of tip-over.
• To help prevent furniture from tip-over or fall, this product must be secured to the wall
using enclosed tip-over restraints or wall mounting hardware.
• Tip-over restraints and wall mounting hardware are provided with this product, however,
you may need to source suitable hardware for your wall type. If in doubt, please consult
a qualified tradesperson.
• Always check the suitability of the wall to ensure the tip-over restraints or wall mounting
hardware will resist the forces applied to it.
• Always ensure any wall used for tip-over restraints or wall mounting hardware is free
from hidden electrical wires, water, or gas pipes.
• Do not use this item for a TV stand or place heavy objects on top of item.
• Place heaviest items in the lowest drawers or shelves.
• Never allow children to climb or hang on to the drawers, doors, or shelves.
• Never open more than one drawer at a time or defeat/remove any drawer interlock
system.
Weight Capacity: This product will hold up to 5 pounds (2.3kgs) per shelf for a total weight
of 15 pounds (6.8kgs). Please do not overload product for risk of damage and/or serious injury
or death.

ADVERTENCIA
REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE:
Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas.
Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas
alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje
debido al posible riesgo de lesiones.
LA CAÍDA DE LOS MUEBLES PUEDE OCASIONAR LESIONES GRAVES O FATALES. A FIN
DE EVITAR ESTA SITUACIÓN, ESTE PRODUCTO DEBE SER UTILIZADO CON LAS
SUJECIONES ANTIVUELCO O LOS HERRAJES DE PARED SUMINISTRADOS.
LEA LAS SIGUIENTES ADVERTENCIAS.
• Ensamble el producto exactamente como se indica en estas instrucciones. Si no se siguen
estas instrucciones, existen riesgos de lesiones.
• Si los muebles se caen, los niños pequeños pueden sufrir lesiones graves o la muerte.
Instale el sistema antivuelco provisto. El uso del sistema antivuelco solo puede reducir,
pero no eliminar, el riesgo de caída.
• Para evitar que los muebles se caigan o se volteen, fije este producto a la pared con el
sistema antivuelco incluido o con los herrajes de ensamblaje a la pared.
• Este producto cuenta con sistemas antivuelco y herrajes de ensamblaje a la pared; sin
embargo, es posible que tenga que buscar los accesorios adecuados para su tipo de
pared. Si tiene alguna inquietud al respecto, consulte a un comerciante calificado.
• Compruebe siempre la capacidad de la pared para asegurarse de que el sistema
antivuelco o los herrajes de ensamblaje a la pared resistan las fuerzas aplicadas a ella.
• Asegúrese siempre de que cualquier pared utilizada para los sistemas antivuelco o los
herrajes de ensamblaje a la pared esté libre de cables eléctricos ocultos, tuberías de agua
o gas.
• No utilice este objeto como soporte para el televisor ni coloque objetos pesados sobre él.
• Coloque los artículos más pesados en los cajones o repisas más bajas.
• No permita que los niños se suban o se aferren a los cajones, puertas o repisas.
• No abra nunca más de un cajón a la vez o anule/elimine cualquier sistema de interbloqueo
de cajones.
Capacidad de peso: este producto soporta hasta 5 libras (2,3 kg) por repisa y un peso total
de 15 libras (6,8 kg). No sobrecargue el producto para evitar el riesgo de daños o lesiones graves
o la muerte.

AVERTISSEMENT
L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE :
Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces.
Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée
des enfants. Les enfants doivent être tenus à l’écart du produit en raison du risque de blessure
pendant l’assemblage.
LE BASCULEMENT D’UN MEUBLE PEUT CAUSER DES BLESSURES GRAVES VOIRE
MORTELLES. CE PRODUIT DOIT ÊTRE UTILISÉ AVEC LES DISPOSITIFS DE RETENUE
ANTI-BASCULEMENT OU LE MATÉRIEL DE FIXATION MURALE FOURNI AFIN D’ÉVITER
TOUT BASCULEMENT.
VEUILLEZ LIRE LES AVERTISSEMENTS CI-DESSOUS.
• Le produit doit être assemblé exactement selon ces instructions. Le non-respect des
instructions de montage peut entraîner un risque de blessure.
• Les enfants en bas âge peuvent être gravement blessés ou tués par le basculement d’un
meuble. Installez les dispositifs de retenue anti-basculement fournis. L’utilisation de
dispositifs de retenue anti-basculement peut uniquement réduire le risque de basculement;
il n’élimine pas ce risque.
• Ce produit doit être fixé au mur à l’aide de dispositifs de retenue anti-basculement ou de
matériel de fixation murale pour éviter que le meuble ne bascule et ne tombe.
• Les dispositifs de retenue anti-basculement et le matériel de fixation murale sont fournis
avec ce produit. Toutefois, vous devrez peut-être vous procurer du matériel convenant
à votre type de mur. Veuillez consulter un professionnel qualifié en cas de doute.
• Vérifiez toujours la résistance du mur pour s’assurer que les dispositifs de retenue anti-
basculement ou les accessoires de fixation murale résistent aux forces qui lui sont
appliquées.
• Assurez-vous toujours que les murs utilisés pour les dispositifs de retenue anti-
basculement ou le matériel de montage mural soient exempts de fils électriques,
de conduites d’eau ou de gaz cachés.
• N’utilisez pas cet objet comme support de téléviseur et évitez de placer des objets lourds
au-dessus de celui-ci.
• Placez les objets les plus lourds dans les tiroirs ou sur les étagères inférieures.
• Ne laissez jamais les enfants monter ou s’accrocher aux tiroirs, portes ou étagères.
• N’ouvrez jamais plusieurs tiroirs en même temps, et ne démontez et ne retirez jamais le
système de verrouillage du tiroir.
Capacité de poids : Ce produit peut supporter jusqu’à 5 livres (2,3 kg) par étagère, pour un poids
total de 15 livres (6,8 kg). Veuillez ne pas surcharger le produit pour éviter tout risque de
dommage et de blessure grave ou mortelle.

1
2
7
3
4
5
6
8
9

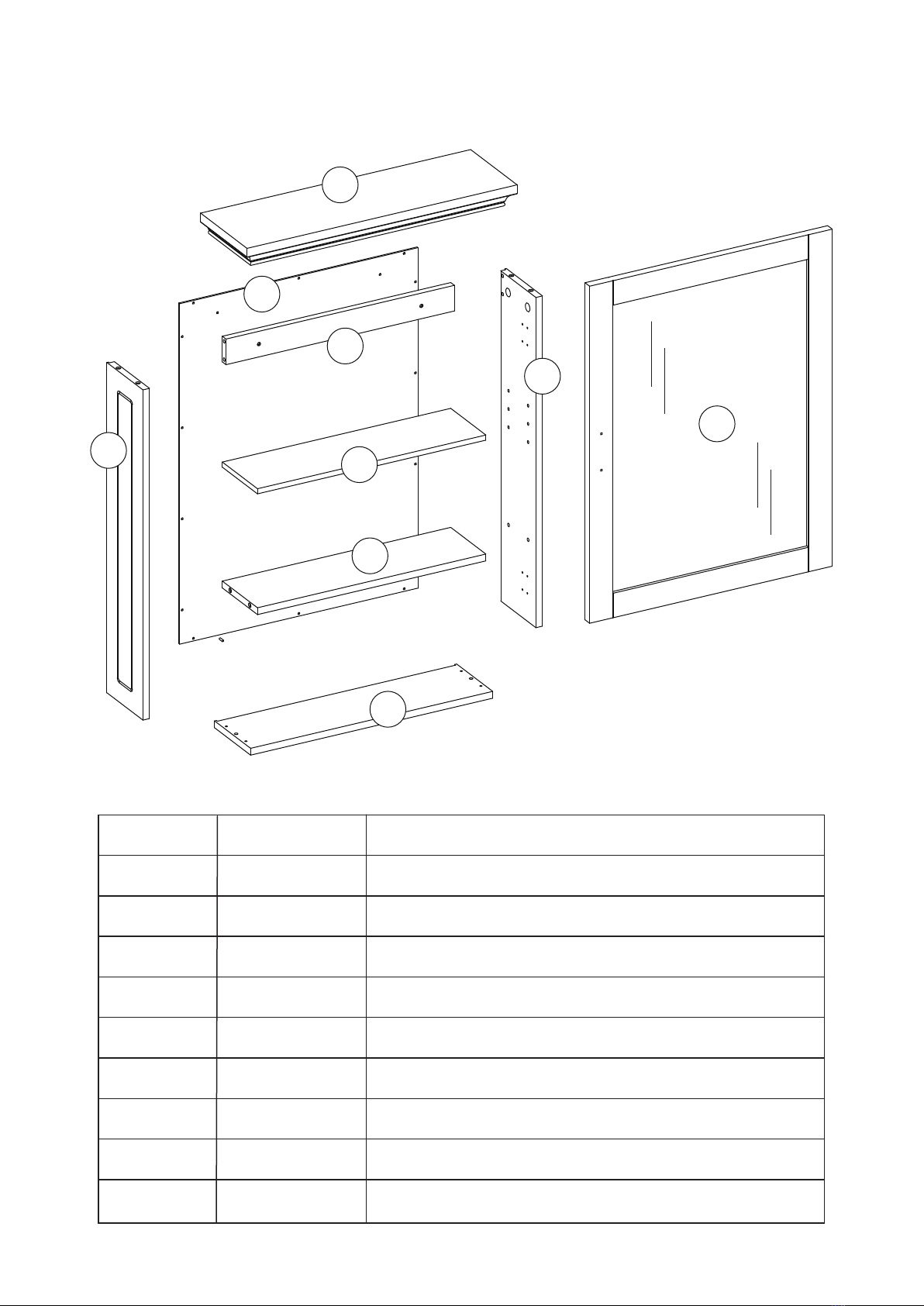

PARTS LIST
Top Board1PC
QTYNO DESCRIPTION
1
Left Side Panel1PC2
Right Side Panel1PC3
Cross Bar1PC4
Adjustable Shelf1PC5
Shelf1PC6
Bottom Board1PC7
Back Board1PC8
Door1PC9

Cam Bolt
Cam Lock
Wood Dowel
Hinge
Machine Screw (4x18mm)
Handle
Plastic Anchor
Wall Mounting Paper Template
Screw (2.5x10mm)
Screw (4x35mm)
Screw (4x45mm)
Screw (4x12mm)
Shelf Holder

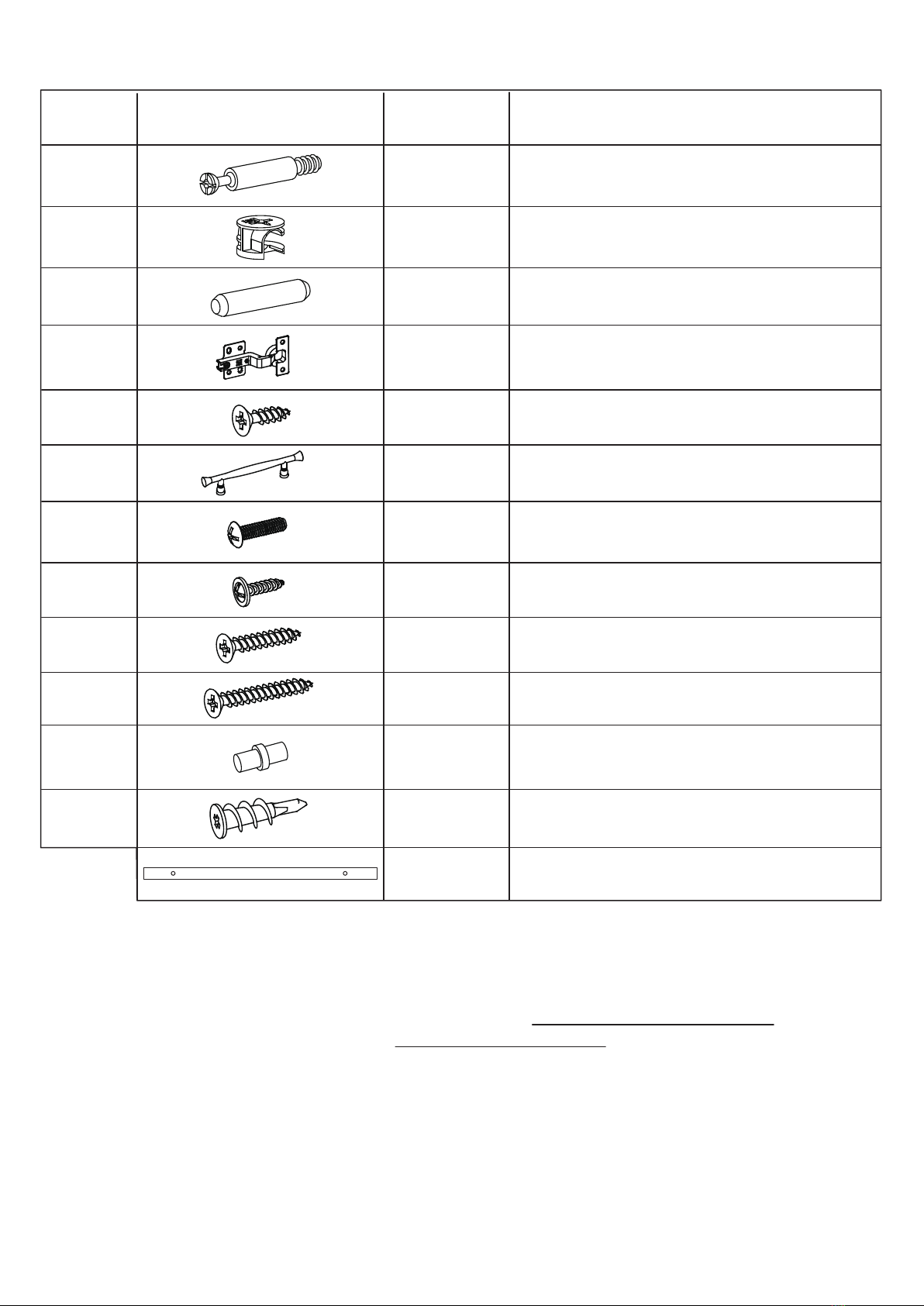

PARTS LIST
6PCS
8PCS
8PCS
2PCS
1PC
2PCS
12PCS
A
B
C
D
E
F
G
4PCS
14PCS
H
I
4PCS
1PC
2PCS
2PCS
J
K
TOOLS NEEDED FOR ASSEMBLY: FLAT & PHILLIPS SCREWDRIVER (NOT INCLUDED)
THE USE OF A POWER SCREWDRIVER IS NOT RECOMMENDED FOR ASSEMBLY
DO NOT USE ITEM IF ANY PARTS ARE MISSING OR DAMAGED
NO PARTS QTY DESCRIPTION
L
To order replacement parts at no cost to you, email [email protected], call
1-(844)-223-5201 or order parts online at www.riverridgehome.com. Only valid in the United States.
If purchased outside of the United States, please contact retailer where purchased.

A
A
AA
23
B
B
B
B
C
C
C
C
3
2
4
6

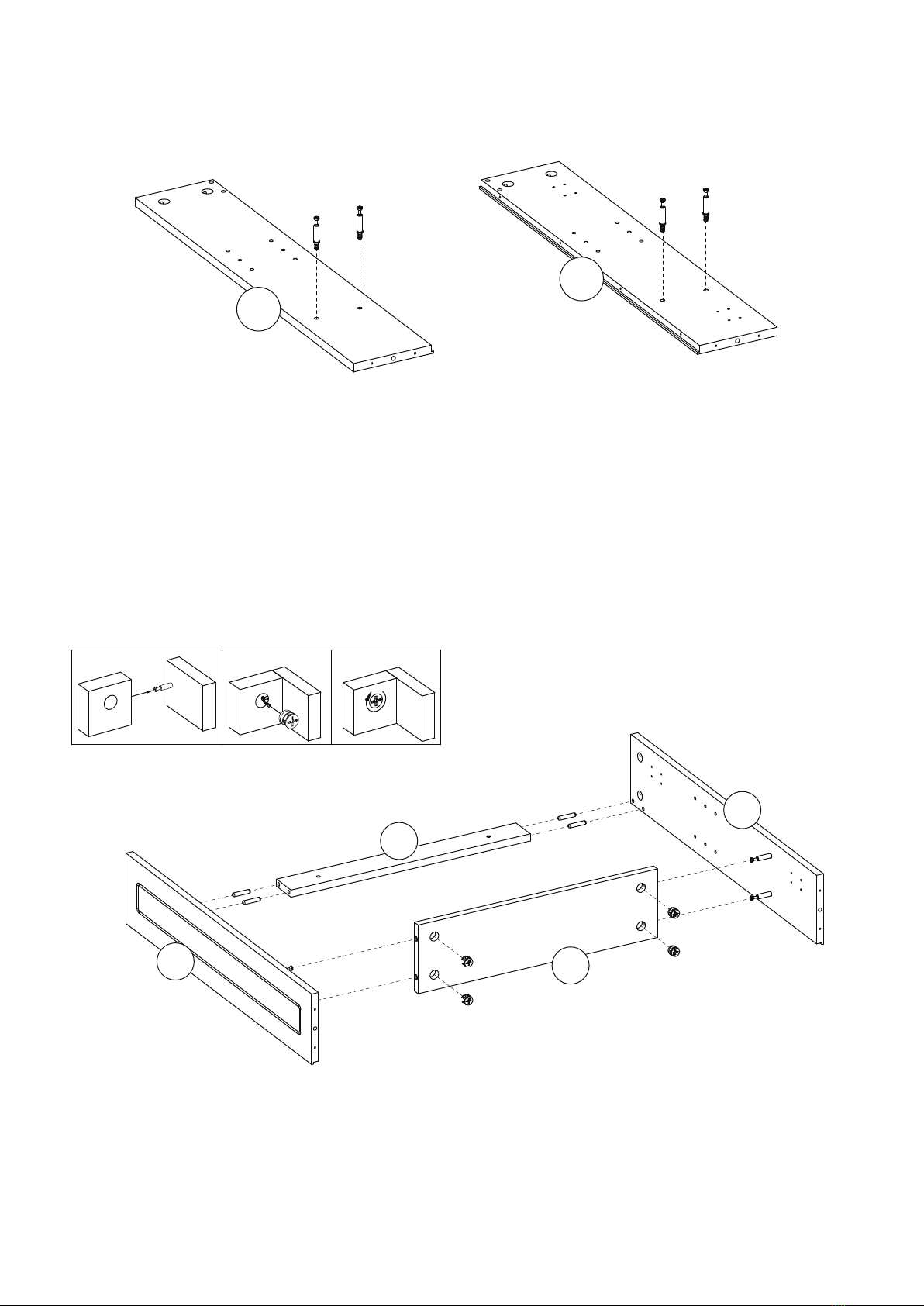

STEP 1
STEP 2
1. Screw 2 cam bolts (A) into cam bolt holes on left side panel (2).
2. Screw 2 cam bolts (A) into cam bolt holes on right side panel (3).
a b c
1. Insert 4 wood dowels (C) into wood dowel holes on left side panel (2) and right side panel (3).
2. Attach left side panel (2) and right side panel (3) to cross bar (4) and shelf (6) by inserting cam
bolts (A) into cam lock holes on shelf (6) and inserting wood dowels into wood dowel holes on
cross bar (4).
3. Insert 4 cam locks (B) into cam lock holes on shelf (6), then rotate clockwise to secure cam
bolts in place.

AA
AA
C
C
I
II
I
7
2
3
1
STEP 3
STEP 4
1. Insert 2 wood dowels (C) into wood dowel holes on left side panel (2) and right side panel (3).
2. Attach bottom board (7) to left side panel (2) and right side panel (3) by inserting wood
dowels (C) into wood dowel holes on bottom board (7).
3. Insert 4 screws (I) through holes on bottom board (7), then tighten to left side panel (2) and
right side panel (3).
1. Screw 4 cam bolts (A) into cam bolt holes on top board (1).

BB
B
B
H
H
H
HH
H
H
HH
H
H
H
H
H
8
7
1
2
3
3

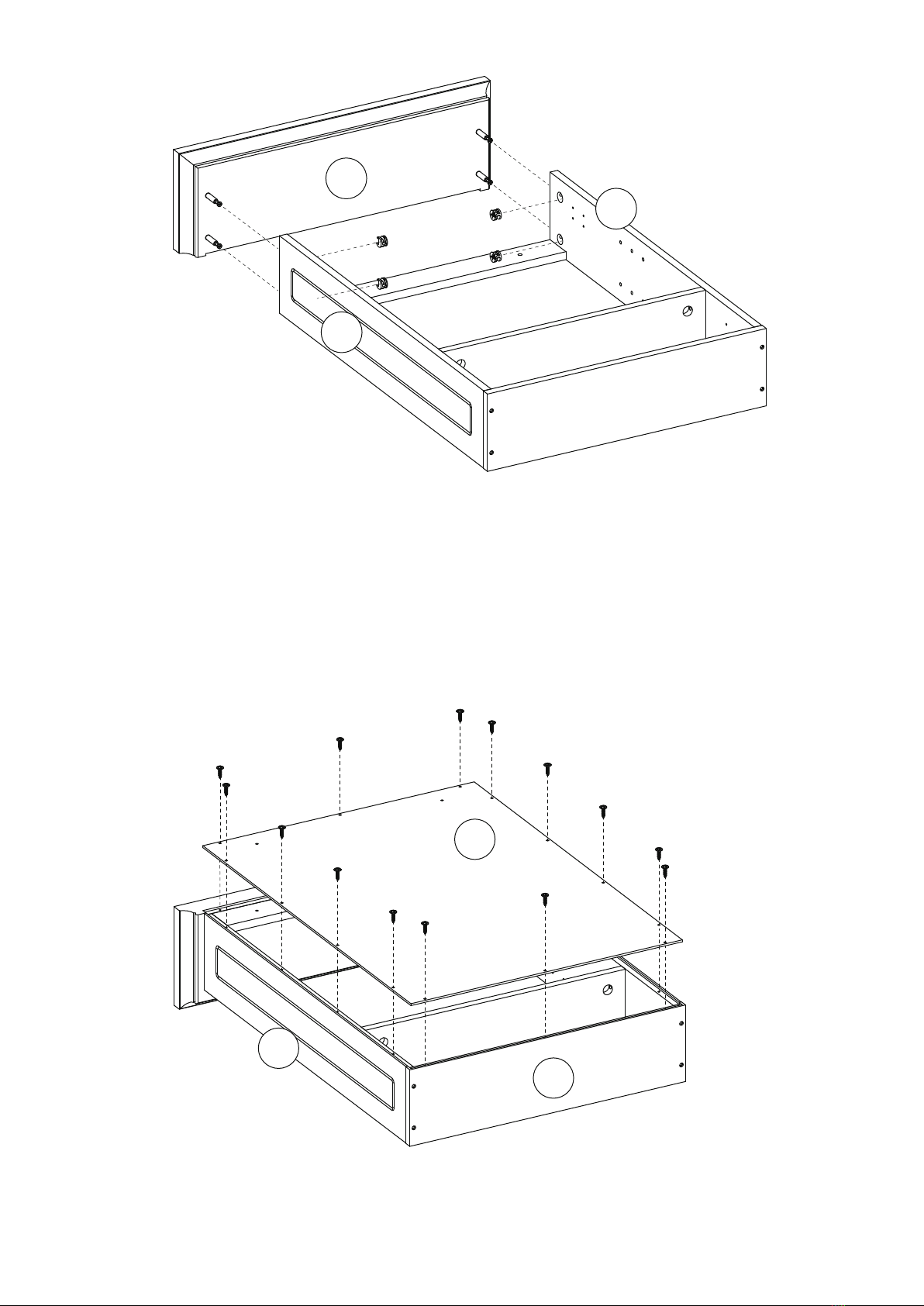

STEP 5
STEP 6
1. Attach top board (1) to left side panel (2) and right side panel (3) by inserting cam bolts (A)
into cam lock holes on left side panel (2) and right side panel (3).
2. Insert 4 cam locks (B) into cam lock holes on left side panel (2) and right side panel (3),
then rotate clockwise to secure cam bolts (A) in place.
1. Attach back board (8) to back of cabinet by inserting 14 screws (H) through holes on back
board (8), then tighten to back of cabinet.

9
D
D
EE
EE
F
GG
KK
K
K
2
3
1
5

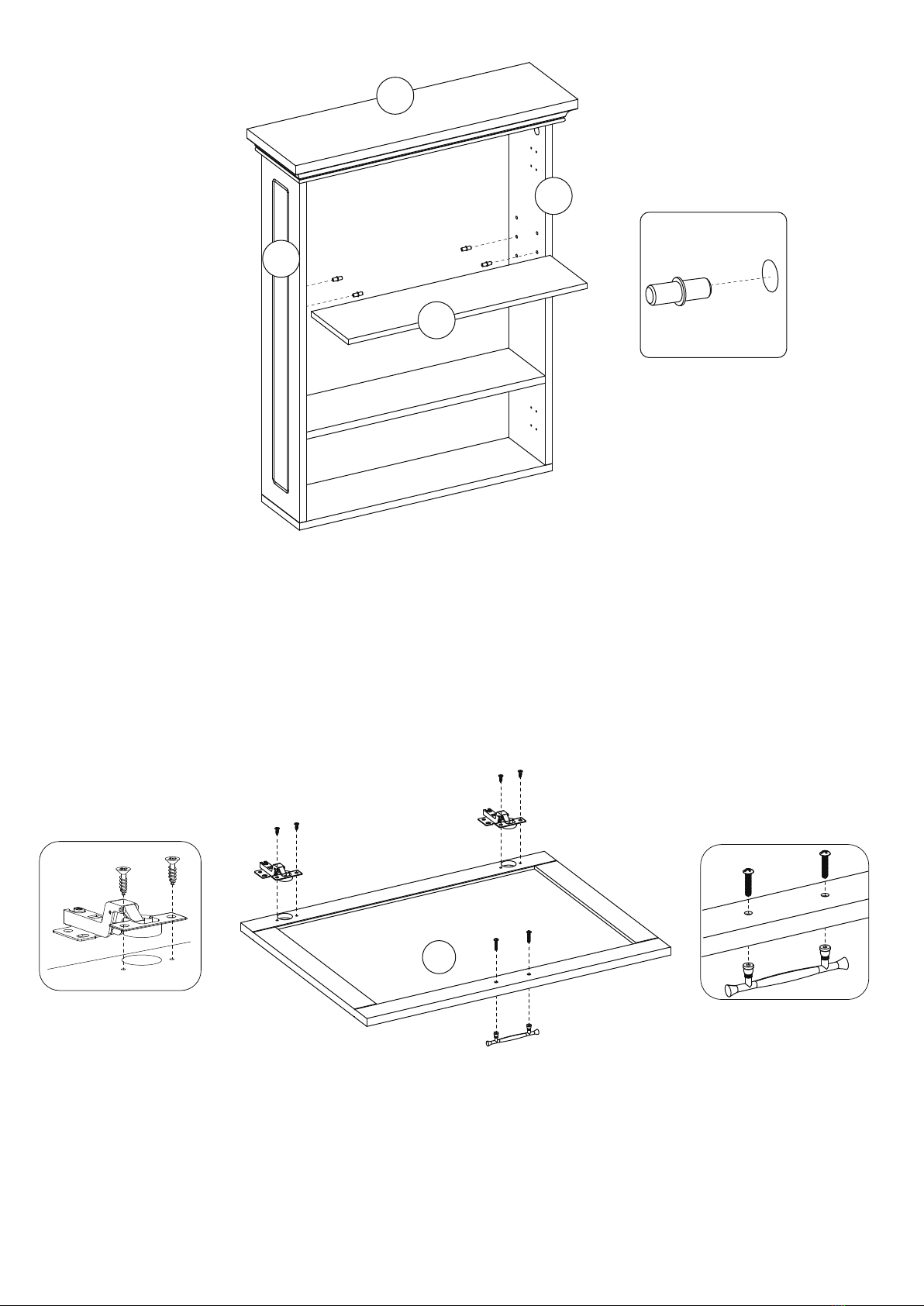

STEP 7
STEP 8
1. Insert 4 shelf holders (K) into holes on left side panel (2) and right side panel (3). Make sure
4 shelf holders (K) are at same level.
2. Place adjustable shelf (5) onto shelf holders (K).
1. Attach 2 hinges (D) to door (9) by inserting 4 screws (E) through holes on hinges (D), then
tighten to door (9).
2. Attach handle (F) to door (9) by inserting 2 machine screws (G) through holes on door (9),
then tighten to handle (F).

E
E
9
1
2
3
STEP 9
abcd
1. Attach door (9) to right side panel (3) by inserting 8 screws (E) through holes on hinges (D),
then tighten to right side panel (3).
2. To adjust hinges, tighten screws shown in image “a” to adjust door up or down, tighten screw
shown in image “b” to adjust door to or from cabinet and tighten screw shown in image “c”
to adjust door side to side.

J
J
L
L

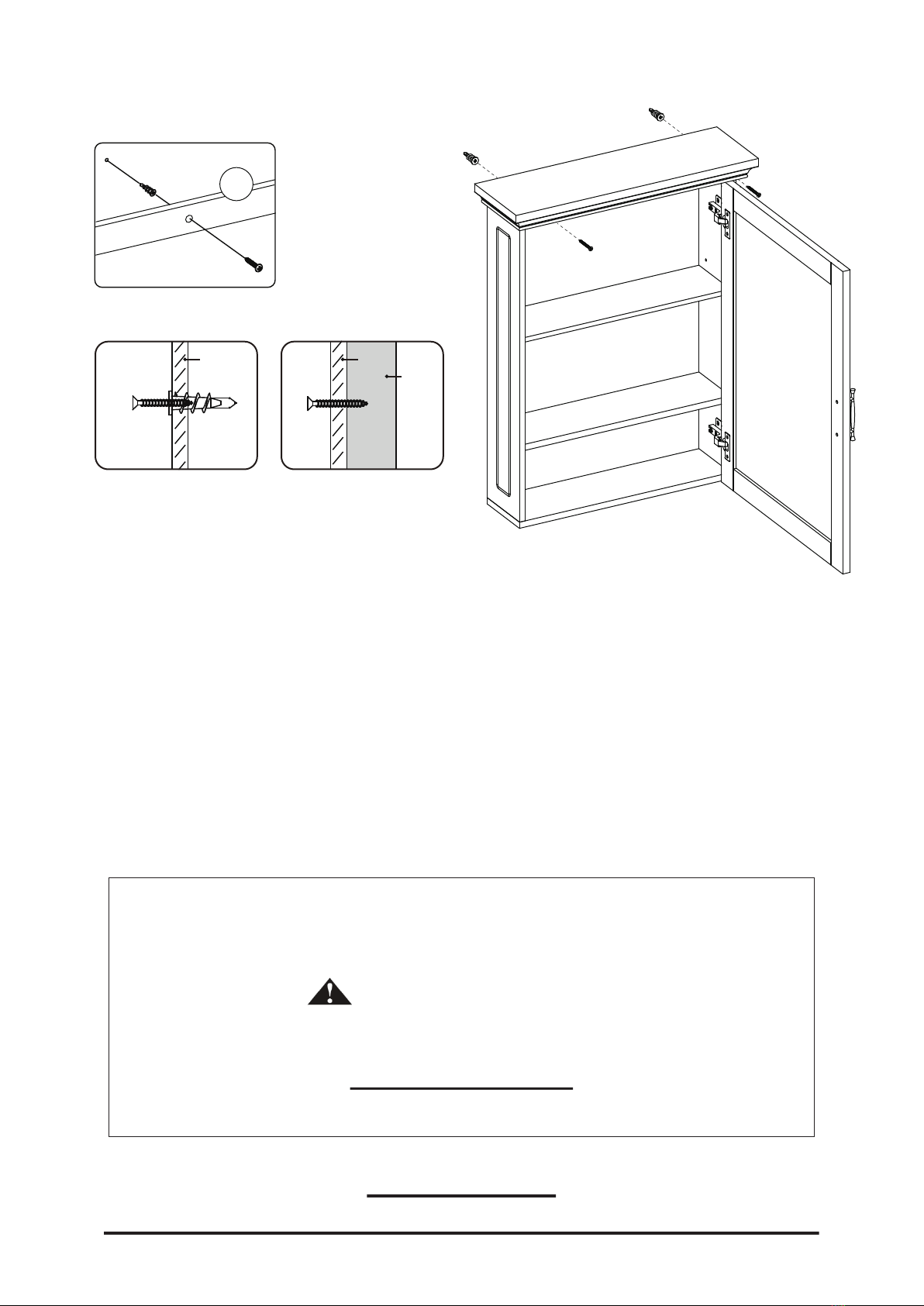

STEP 10
Option #1: Securing to Drywall
1. Using wall mounting paper template to determine position, screw 2 plastic anchors (L)
into drywall.
2. Insert 2 screws (J) through holes on cross bar (4) and into plastic anchors (L) and tighten.
Option #2: Securing to Drywall and Wood Stud
1. Insert 2 screws (J) through holes on cross bar (4), then tighten through drywall and into
wood stud.
IMPORTANT:
Keep assembly instructions for future reference.
ATTENTION ADULTS: Cabinet should be checked periodically for damage or loose
screws/parts. Take appropriate action necessary to correct hazards such as tightening
of screws and taking any damaged parts away from children.
CARE INSTRUCTIONS:
Wipe clean with a water dampened cloth. Wipe dry with clean cloth.
WARNING Please make sure your item is
secured to the wall, per assembly instructions.
DRYWALL
WALL ANCHOR
WITH SCREW
SCREW
ONLY
DRYWALL
OPTION #2OPTION #1
WOOD
STUD
J
J
J
L
L4

LISTA DE PIEZAS
N.°
DESCRIPCIÓN
CANT.
1
Tablero superior
1
2
Panel izquierdo
1
3
Panel derecho
1
4
Barra transversal
1
5
Repisa regulable
1
6
Repisa
1
7
Tablero base
1
8
Tablero trasero
1
9
Puerta
1
A
Perno de anclaje
8
B
Cierre de anclaje
8
C
Pasador de madera
6
D
Bisagra
2
E
Tornillo (4x12mm)
12
F
Manija
1
G
Tornillo para metales (4x18mm)
2
H
Tornillo (2,5x10mm)
14
I
Tornillo (4x35mm)
4
J
Tornillo (4x45mm)
2
K
Soporte de la repisa
4
L
Anclaje plástico
2
Plantilla de papel para ensamblaje en pared
1
HERRAMIENTAS NECESARIAS PARA EL ENSAMBLAJE: DESTORNILLADOR PLANO
Y PHILLIPS (NO ESTÁN INCLUIDOS). NO SE RECOMIENDA EL USO DE UN
DESTORNILLADOR ELÉCTRICO PARA EL ENSAMBLAJE. NO UTILICE EL ARTÍCULO SI
TIENE PIEZAS DAÑADAS O PIEZAS QUE FALTAN.
Envíe pedidos de piezas dañadas o que faltan por correo electrónico a:
[email protected] o llame gratis al 1-(844)-223-5201 o pida piezas en línea en
www.riverridgehome.com. Solo válido en los Estados Unidos. Si realizó la compra fuera de los
Estados Unidos, comuníquese con la tienda donde lo compró.

PASO 1
1. Atornille 2 pernos de anclaje (A) en los agujeros correspondientes del panel izquierdo (2).
2. Atornille 2 pernos de anclaje (A) en los agujeros correspondientes del panel derecho (3).
PASO 2
1. Inserte los 4 pasadores de madera (C) en los agujeros correspondientes del panel izquierdo
(2) y el panel derecho (3).
2. Fije el panel izquierdo (2) y el panel derecho (3) a la barra transversal (4) y la repisa (6)
insertando los pernos de anclaje (A) en los agujeros de los cierres de anclaje de la repisa (6)
e insertando los pasadores de madera en los agujeros correspondientes de la barra
transversal (4).
3. Inserte 4 cierres de anclaje (B) en los agujeros correspondientes de la repisa (6) y, luego,
gírelos en el sentido de las agujas del reloj para ajustar los pernos de anclaje.
PASO 3
1. Inserte 2 pasadores de madera (C) en los agujeros correspondientes del panel izquierdo (2) y el
panel derecho (3).
2. Fije el tablero base (7) al panel izquierdo (2) y el panel derecho (3) insertando los pasadores
de madera (C) en los agujeros correspondientes del tablero base (7).
3. Inserte 4 tornillos (I) a través de los agujeros del tablero base (7) y, luego, ajústelos al panel
izquierdo (2) y el panel derecho (3).
PASO 4
1. Atornille 4 pernos de anclaje (A) en los agujeros correspondientes del tablero superior (1).
PASO 5
1. Fije el tablero superior (1) al panel izquierdo (2) y el panel derecho (3) insertando los pernos
de anclaje (A) en los agujeros de los cierres de anclaje del panel izquierdo (2) y el panel
derecho (3).
2. Inserte 4 cierres de anclaje (B) en los agujeros correspondientes del panel izquierdo (2)
y el panel derecho (3) y, luego, gírelos en el sentido de las agujas del reloj para ajustar los
pernos de anclaje (A).
PASO 6
1. Fije el tablero trasero (8) a la parte trasera del gabinete insertando 14 tornillos (H) a través
de los agujeros del tablero trasero (8) y, luego, ajústelos a la parte trasera del gabinete.
PASO 7
1. Inserte 4 soportes de la repisa (K) en los agujeros del panel izquierdo (2) y el panel derecho
(3). Asegúrese de que los soportes de la repisa (K) estén a la misma altura.
2. Coloque la repisa regulable (5) sobre los soportes de la repisa (K).
PASO 8
1. Fije las 2 bisagras (D) a la puerta (9) insertando 4 tornillos (E) a través de los agujeros
de las bisagras (D) y, luego, ajústelos a la puerta (9).
2. Fije la manija (F) a la puerta (9) insertando 2 tornillos para metales (G) a través de los agujeros
de la puerta (9) y, luego, ajústelos a la manija (F).
PASO 9
1. Fije la puerta (9) al panel derecho (3) insertando 8 tornillos (E) a través de los agujeros de las
bisagras (D) y, luego, ajústelos al panel derecho (3).
2. Si desea regular las bisagras, debe hacer lo siguiente: ajuste los tornillos que se muestran
en la imagen “a” a fin de regular la puerta hacia arriba o hacia abajo, ajuste el tornillo que se
muestra en la imagen “b” para regular la puerta hacia adelante o hacia atrás, y ajuste el tornillo
que se muestra en la imagen “c” con el fin de regular la puerta de lado a lado.

PASO 10
Opción n.º 1: fijar a una pared de yeso
1. Atornille 2 anclajes plásticos (L) a la pared de yeso usando una plantilla de papel para
ensamblaje en pared a fin de determinar la posición.
2. Inserte 2 tornillos (J) a través de los agujeros de la barra transversal (4) y en los anclajes
plásticos (L), luego, ajústelos.
Opción n.º 2: fijar a una pared de yeso y a un montante de madera
1. Inserte 2 tornillos (J) a través de los agujeros de la barra transversal (4) y, luego, ajústelos a
través de la pared de yeso al montante de madera.
Atención adultos: Deben revisar el gabinete periódicamente para ver si hay
tornillos/piezas dañadas o sueltas. Tomen una acción adecuada y necesaria para corregir
los peligros, tal como apretar los tornillos y alejar cualquier pieza dañada de los niños.
ADVERTENCIA Asegúrese de que su artículo esté
fijo a la pared, según las instrucciones de ensamblaje.
INSTRUCCIONES DE CUIDADO:
Limpiar con un paño humedecido en agua. Secar con un paño limpio.
IMPORTANTE:
Guarde las instrucciones de ensamblaje para
futuras referencias.

LISTE DES PIÈCES
Nº
DESCRIPTION
QTÉ
1
Plaque supérieure
1
2
Panneau latéral gauche
1
3
Panneau latéral droit
1
4
Barre transversale
1
5
Étagère réglable
1
6
Étagère
1
7
Plaque inférieure
1
8
Plaque arrière
1
9
Porte
1
A
Boulon à came
8
B
Verrouillage à came
8
C
Goujon en bois
6
D
Charnière
2
E
Vis (4x12mm)
12
F
Poignée
1
G
Vis mécanique (4x18mm)
2
H
Vis (2,5x10mm)
14
I
Vis (4x35mm)
4
J
Vis (4x45mm)
2
K
Support d’étagère
4
L
Ancrage en plastique
2
Modèle en papier de montage mural
1
OUTILS NÉCESSAIRES POUR L’ASSEMBLAGE : TOURNEVIS À TÊTE PLATE ET À POINTE
CRUCIFORME (NON FOURNIS). NOUS DÉCONSEILLONS D’UTILISER UN TOURNEVIS
ÉLECTRIQUE POUR L’ASSEMBLAGE. N’UTILISEZ PAS CET ARTICLE SI UNE PIÈCE EST
MANQUANTE OU ENDOMMAGÉE.
Pour commander sans frais des pièces de rechange, envoyez un courriel à l’adresse
[email protected], appelez le 1-(844)-223-5201 ou commandez les pièces en ligne sur
www.riverridgehome.com. Uniquement valable aux États-Unis. En cas d’achat en dehors des
États-Unis, veuillez communiquer avec le détaillant où vous avez effectué l’achat.

ÉTAPE 1
1. Vissez 2 boulons à came (A) dans les trous du panneau latéral gauche (2) prévus à cet effet.
2. Vissez 2 boulons à came (A) dans les trous du panneau latéral droit (3) prévus à cet effet.
ÉTAPE 2
1. Insérez 4 goujons en bois (C) dans les trous du panneau latéral gauche (2) et du panneau
latéral droit (3) prévus à cet effet.
2. Fixez le panneau latéral gauche (2) et le panneau latéral droit (3) à la barre transversale (4)
et à l’étagère (6) en insérant des boulons à came (A) dans les trous de l’étagère (6) et en
insérant des goujons en bois dans les trous de la barre transversale (4) prévus à cet effet.
3. Insérez 4 verrouillages à came (B) dans les trous de l’étagère (6), puis tournez dans le sens
des aiguilles d’une montre pour fixer les boulons à came en place.
ÉTAPE 3
1. Insérez 2 goujons en bois (C) dans les trous du panneau latéral gauche (2) et du panneau
latéral droit (3) prévus à cet effet.
2. Fixez la plaque inférieure (7) au panneau latéral gauche (2) et au panneau latéral droit (3)
en insérant des goujons en bois (C) dans les trous de la plaque inférieure (7) prévus à cet effet.
3. Insérez 4 vis (I) dans les trous de la plaque inférieure (7), puis serrez-les dans le panneau
latéral gauche (2) et le panneau latéral droit (3).
ÉTAPE 4
1. Vissez 4 boulons à came (A) dans les trous de la plaque supérieure (1) prévus à cet effet.
ÉTAPE 5
1. Fixez la plaque supérieure (1) sur le panneau latéral gauche (2) et le panneau latéral droit (3)
en insérant des boulons à came (A) dans les trous du panneau latéral gauche (2) et du panneau
latéral droit (3) prévus à cet effet.
2. Insérez 4 verrouillages à came (B) dans les trous du panneau latéral gauche (2) et du panneau
latéral droit (3), puis tournez dans le sens des aiguilles d’une montre pour fixer les boulons
à came (A) en place.
ÉTAPE 6
1. Fixez la plaque arrière (8) à l’arrière de l’armoire en insérant 14 vis (H) dans les trous de la
plaque arrière (8), puis vissez à l’arrière de l’armoire.
ÉTAPE 7
1. Insérez 4 porte-étagères (K) dans les trous du panneau latéral gauche (2) et du panneau
latéral droit (3). Veillez à ce que les porte-étagères (K) soient tous au même niveau.
2. Placez l’étagère réglable (5) sur les porte-étagères (K).
ÉTAPE 8
1. Fixez 2 charnières (D) sur la porte (9) en insérant 4 vis (E) dans les trous des charnières (D),
puis vissez-les à la porte (9).
2. Fixez une poignée (F) sur la porte (9) en insérant 2 vis mécaniques (G) à travers les trous
de la porte (9), puis en les vissant sur la poignée (F).
ÉTAPE 9
1. Fixez la porte (9) sur le panneau latéral droit (3) en insérant 8 vis (E) dans les trous des
charnières (D), puis en les vissant dans le panneau latéral droit (3).
2. Pour ajuster les charnières, serrez les vis illustrées dans l’image « a » pour ajuster la porte
vers le haut ou vers le bas, serrez la vis illustrée dans l’image « b » pour ajuster la porte vers
ou hors du meuble et serrez la vis illustrée dans l’image « c » pour ajuster la porte d’un côté
à l’autre.

ÉTAPE 10
Option 1 : Fixation sur des cloisons sèches
1. En utilisant un gabarit de papier de montage mural pour déterminer la position, vissez 2 ancrages
en plastique (L) dans la cloison sèche.
2. Insérez 2 vis (J) dans les trous de la barre transversale (4) et dans les ancrages en plastique (L)
et vissez-les.
Option 2 : Fixation sur des cloisons sèches et des montants en bois
1. Insérez 2 vis (J) dans les trous de la barre transversale (4), puis vissez-les à travers la cloison
sèche et dans le montant en bois.
NÉCESSITE L’ATTENTION DES ADULTES : Vérifiez régulièrement si l’armoire
est endommagée, si des vis sont desserrées ou si des pièces sont détachées.
Pour éliminer les dangers, prenez les mesures nécessaires, comme serrer les vis
et éloigner les pièces endommagées des enfants.
AVERTISSEMENT Vérifiez que votre article est
bien fixé sur le mur, conformément aux instructions
d’assemblage.
INSTRUCTIONS D’ENTRETIEN :
Nettoyez avec un chiffon humide. Séchez avec un chiffon propre.
IMPORTANT :
Conservez les instructions d’assemblage pour toute
référence ultérieure
