Robern FAIRHAVEN User manual

FAIRHAVEN Cabinets 03/30/07
1
Robern
701 N. Wilson Ave.
Bristol, PA 19007
1.800.877.2376
FAIRHAVEN™ CABINET INSTALLATION INSTRUCTIONS
Cabfax 1094
This instruction sheet contains information on how to
install Fairhaven™ cabinets. The cabinets are available
for surface mounting and semi-recess mounting.
When installing cabinets, follow these steps:
1. Read the “General Notes” section.
2. Read “Cabinet Dimensions” and “Cabinet Location”
on page 2.
3. Read the specific instruction for how your cabinet
will be mounted. The cabinets can be mounted in
the following ways:
Surface mounted (see “How to Surface Mount”
on page 4)
Recess mounted (see “How to Recess Mount”
on page 5)
4. If you have purchased an Electrical option with your
cabinet, read “Wiring an Electrical Option” on page
6.
5. Read the “Adjustments & Maintenance” section on
page 7.
■
■
General Notes

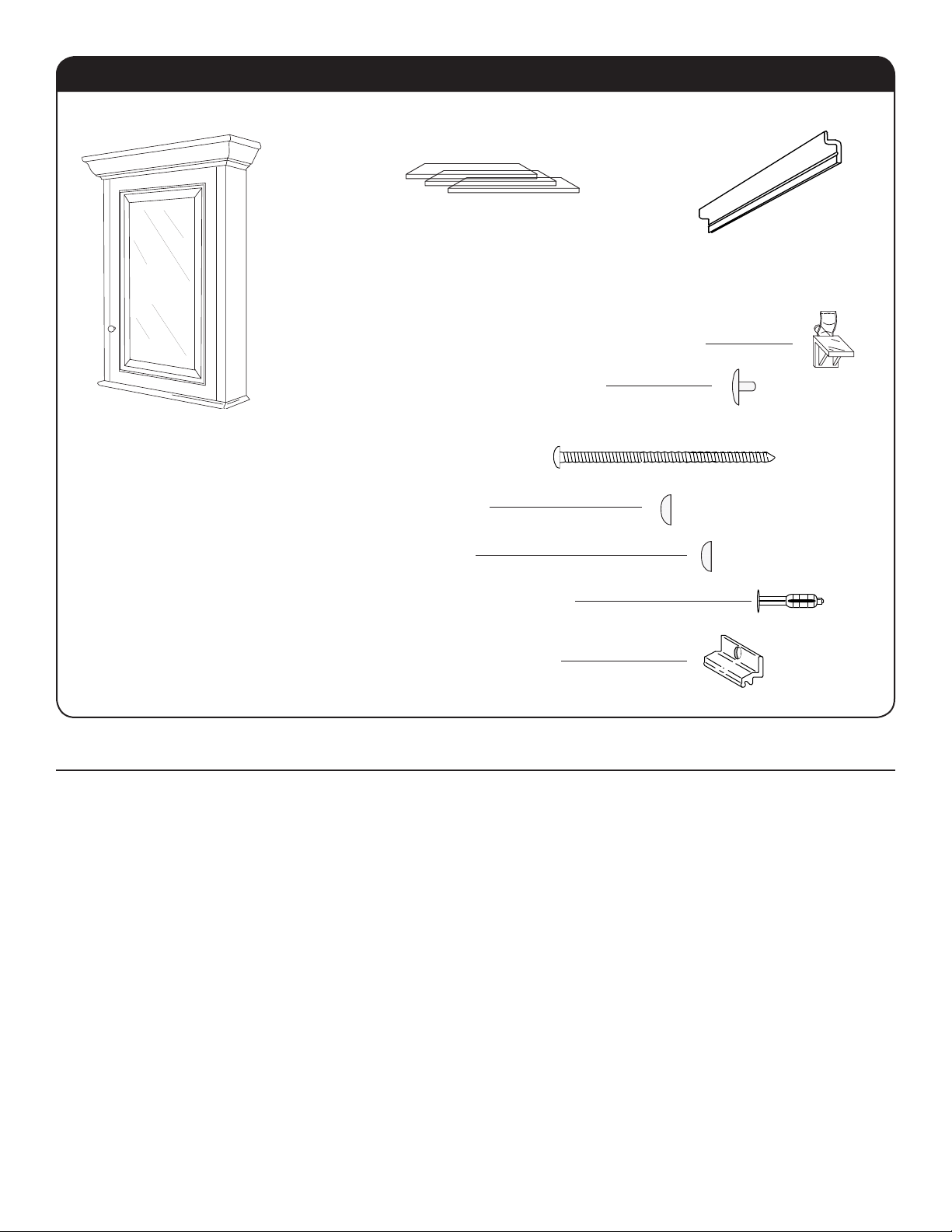

Unpack the cabinet. Check the box thoroughly for all
hardware and loose parts as follows:
Cabinet
Shelves
Mounting Bar (Surface Mount cabinets only)
Hardware Bag
WARNING: An Electrical Option cabinet contains
GFCI receptacle(s). DO NOT install this cabinet on a
circuit that powers life support equipment. DO NOT
use the GFCI receptacles in the cabinet to power life
support equipment since a trip of the GFCI would shut
down the life support equipment.
NOTE: The Door is factory set and should not need
adjustment. Do not remove the door. However, if the
door does need to be adjusted refer to Figure I on Page
7 for adjustment.
■
■
■
■
For the doors to operate properly, the cabinets must be
installed in a square and plumb manner. Use a Square
and Level when installing a cabinet.
Save these instructions for future use and reference.
An improper installation voids the warranty. Installed
cabinets cannot be returned.
If you experience any problems with your cabinet,
contact your dealer or Robern directly.
Robern • 701 N. Wilson Ave • Bristol, PA 19007
1-800-877-2376 • FAX [phone]
Limited Warranty — One Year Term (see page 8)

FAIRHAVEN Cabinets 03/30/07 2

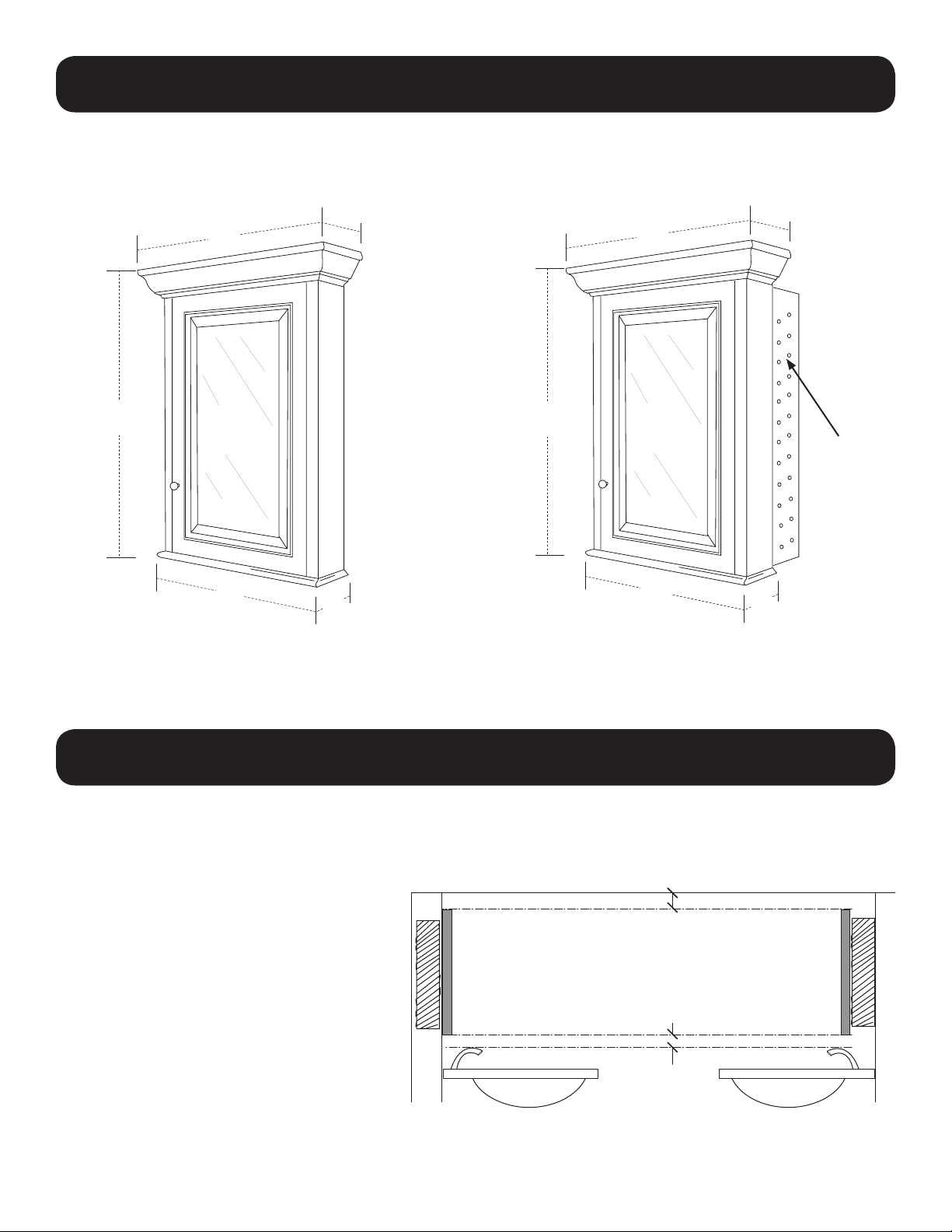

Figure B
Cabinet Dimensions
The dimensions for a fully-recessed and semi-recess-mounted cabinet
are the same, except for the crown molding depths:
Surface depths are 7 1/8” (180.9 mm) and 5 5/8” (142.8 mm).
Semi-recess depths are 5 5/16” (134.9 mm) and 3 3/16” (80.9 mm).
When selecting the cabinet location, note the following:
There must be at least a 2” (50.8 mm) clearance between the top of the faucet spout and the
bottom of the cabinet crown molding and at least 1” (25.4 mm) clearance from the top of the
cabinet crown molding to the ceiling (see Figure B).
Power for the Electrical option should be
routed and located as shown in Figure G.
If recess mounting a cabinet, make sure
there is at least 3 ¾” (95.3 mm) clearance
in the wall for the recessed portion of the
cabinet.
D6 model = 5 ¾” (146 mm) deep
Be sure there is enough clearance above
and below the rough opening for the
remainder of the exposed cabinet.
■
■
■
■
Figure A
Cabinet Location
SURFACE
INSTALLATION
1" (25.4 mm) CLEARANCE
1" (25.4 mm) CLEARANCE
RECESSED
INSTALLATION
26”
(660.4 mm)
23”
(584.2 mm)
34”
(863.6 mm)
3 3/16”
(80.96 mm)
55/16”
(134.94 mm)
Surface Mounted Cabinet Recess Mounted Cabinet
26”
(660.4 mm)
23”
(584.2 mm)
34”
(863.6 mm)
3 3/16”
(80.96 mm)
71/8”
(180.97mm)
NOTE: This
portion of
the cabinet
is recessed.

FAIRHAVEN Cabinets 03/30/07
3

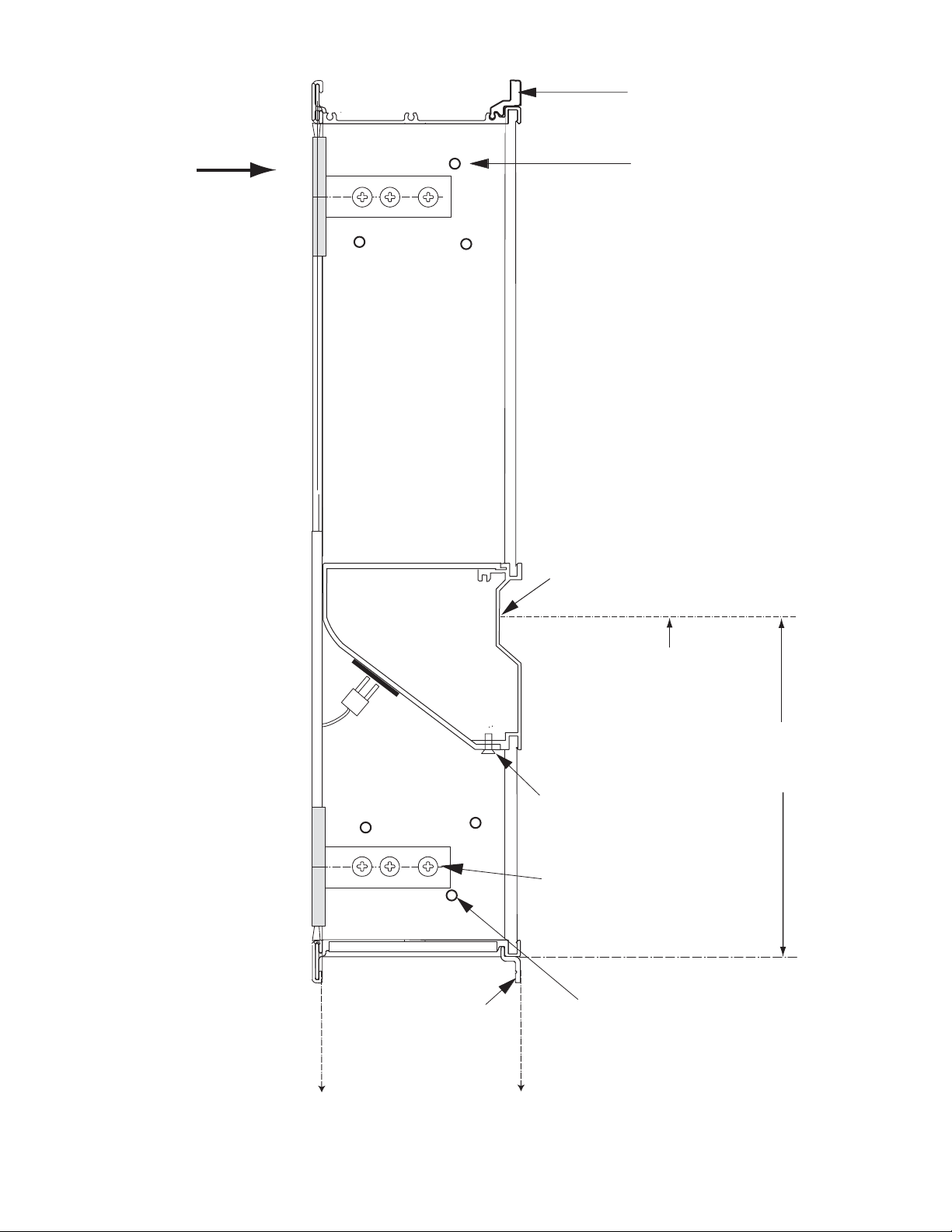

MOUNTING BAR
FOR SURFACE
MOUNT
6 11/16"
CENTERLINE
FOR ELECTRICAL
CONNECTIONS
OPTIONAL
ELECTRIC
SHELF
MOUNT/UNMOUNT
HINGE HERE
HINGE
CABINET
FRONT
TOP "Z" CLIP FOR
SURFACE MOUNT
(3 PER CABINET)
WALL LOCATION
(SURFACE MOUNT)
ACCESS SCREWS
FOR OUTLET SHELF
WALL LOCATION
(RECESSED MOUNT)
BOTTOM OF CABINET
HINGE
TOPOFCABINET
PRE-DRILLED HOLE FOR
SEMI-RECESSED CABINET.
INSTALLATION ONLY.
Use #10 pan head SMS/wood screw
(2" or 3") [50.8mm or 76.2mm] and cap.
PRE-DRILLED HOLE FOR
SEMI-RECESSED CABINET.
INSTALLATION ONLY.
Use #10 pan head SMS/wood screw
(2" or 3") [50.8mm or 76.2mm] and cap.
INSIDE OF CABINET
(176.2 mm)
FEED-THROUGH HOLE FOR
FLEXIBLE ELECTRICAL CABLE
INSTALLATIONS
Figure C
This figure gives an overall picture
for all types of installations.

FAIRHAVEN Cabinets 03/30/07 4

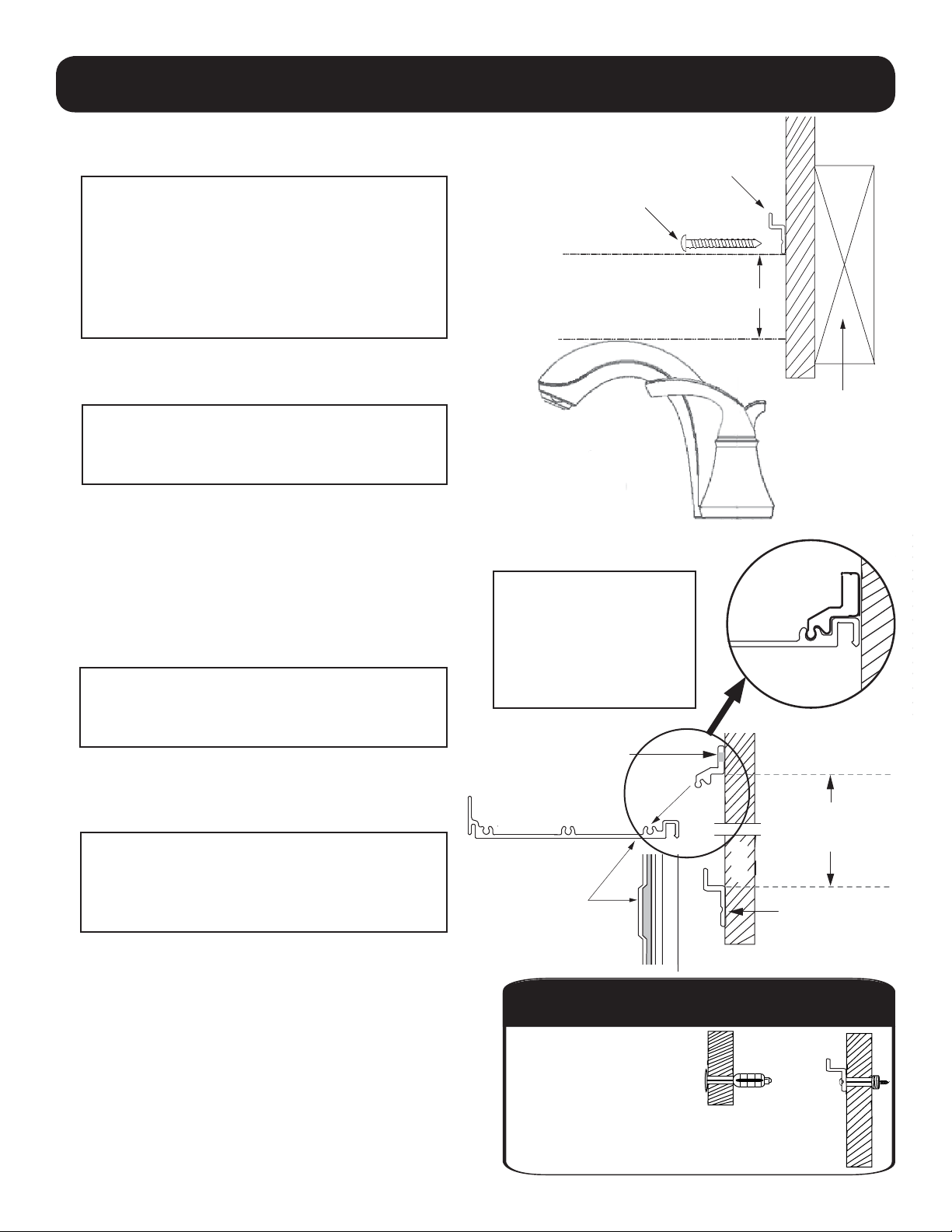

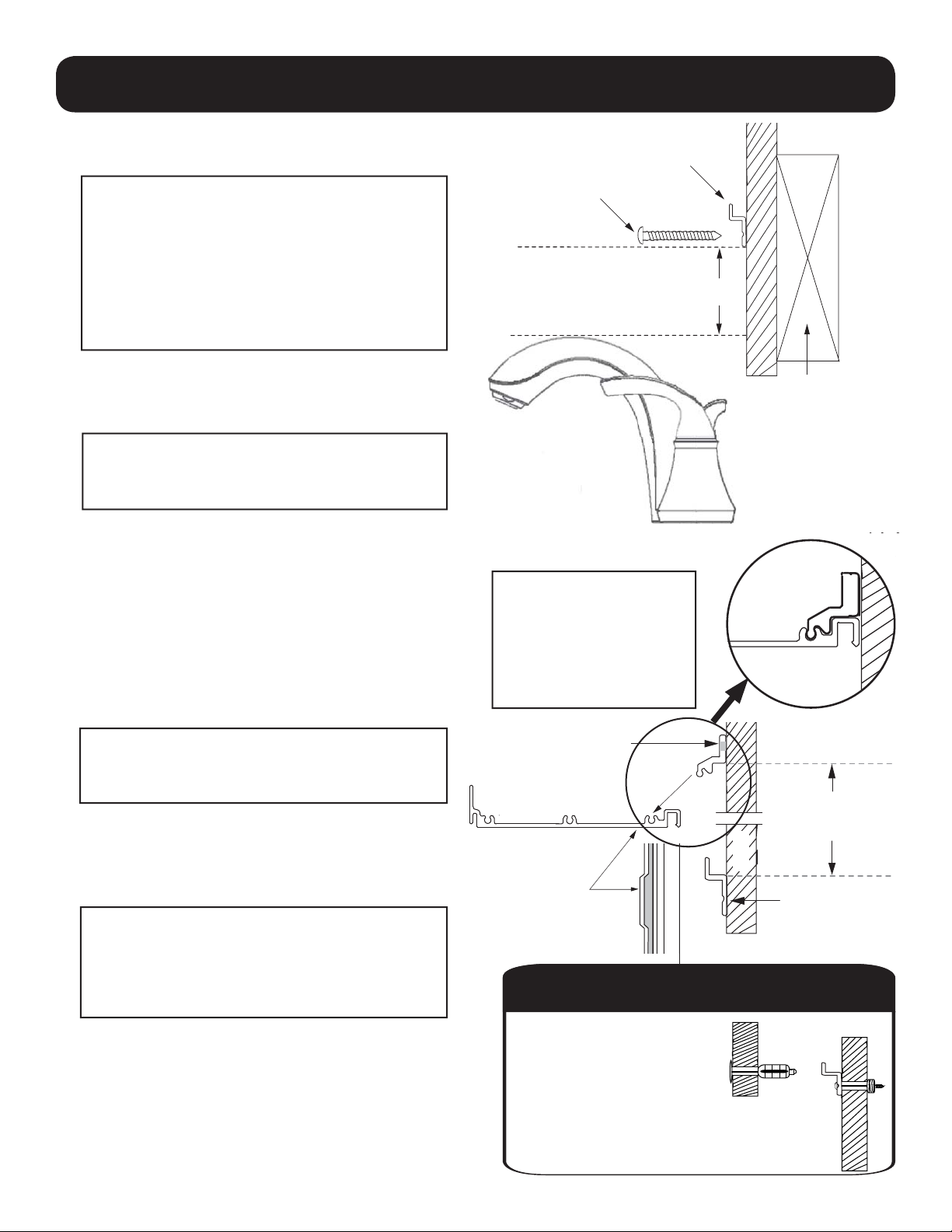

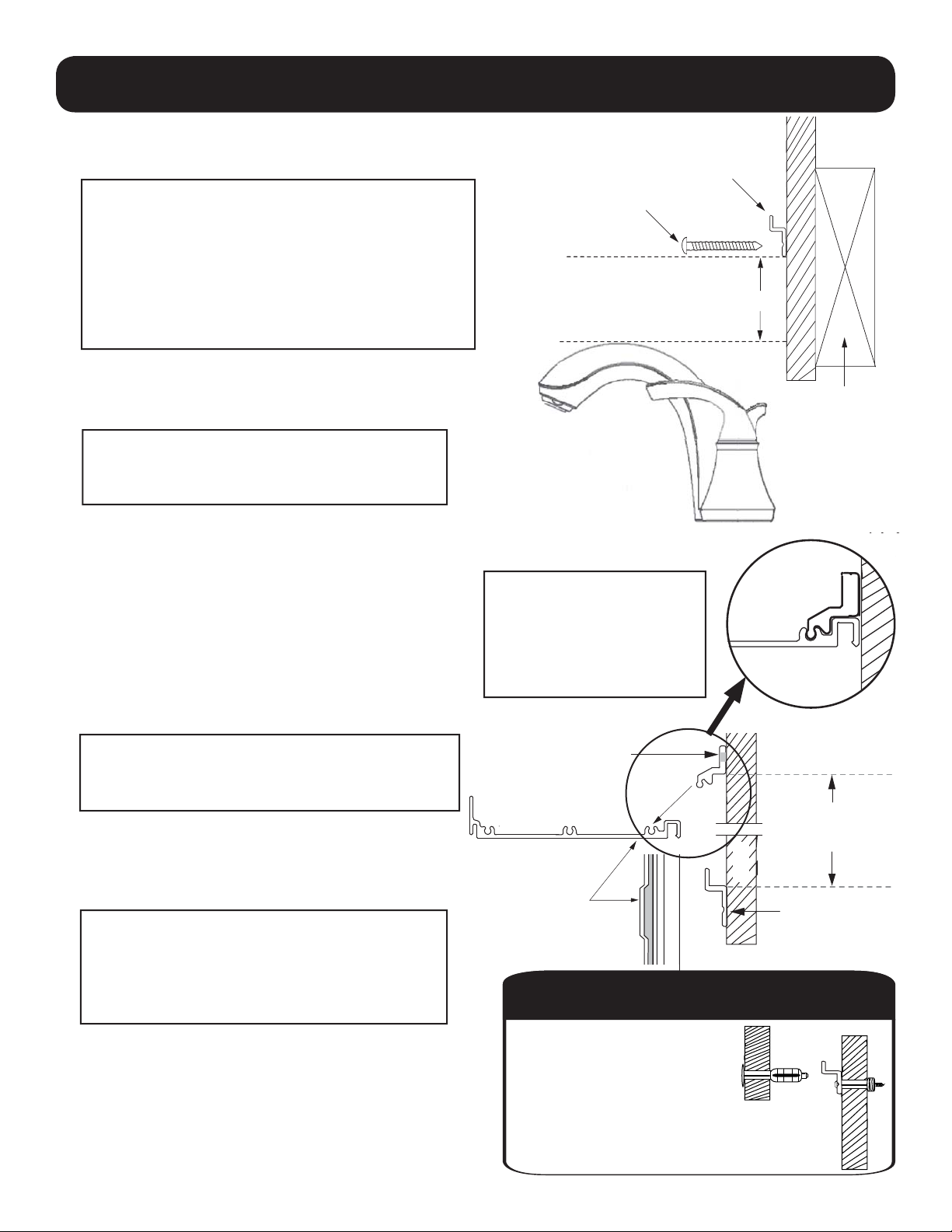

How to Surface Mount
Surface mounted cabinets use the “Z” Mounting Bars to
hold the cabinets. No holes are cut in the wall. Refer to
Figure C on page 3.
NOTE: When using an Electrical option for recess
mount cabinets, electric wire must be roughed-in
prior to installation (see “Wiring an Electrical Op-
tion” on page 6).
NOTE: Before installing surface mounted cabinets
with an Electrical option, run electrical wire for
cabinet through rough-in hole in wall. See “Wiring
an Electrical Option” on page 6.
1. Each cabinet is shipped with an aluminum “Z” Mount-
ing Bar. Cut this bar approximately 1” (25.4 mm) shorter
than the overall width of your cabinet combination.
NOTE: It is strongly recommended that a support
similar to that used for a wall-mounted sink be
framed into the wall during construction as shown
in Figure D.
2. Locate and drill three 7/32” (5.6 mm) holes through the
indent line on the mounting bar into the wall. Be sure the
mounting bar is level (see Figure D). Use the #10 x 2”
(50.8 mm) SMS/Wood screws provided to attach the
mounting bar to the wall. If no furring strip has been
installed, use the supplied plastic anchors, making sure
that each cabinet is supported by at least 3 anchors.
See instructions below.
3. Three “Z” clips are supplied for the top of each cabinet.
NOTE: You can pre-drill 7/32” (5.6 mm) holes for
“Z” clips at the predetermined location. If there
is no support in the wall, use the supplied plastic
anchors.
Slide the three “Z” clips into the screw channel at
the top of the cabinet; be sure that the “Z” clips
lock into the grooves. Lift the cabinet and place the
cabinet onto the mounting bar.
NOTE: When using an Electrical option, first
remove outlet shelf and pull rough-in wire from
wall through wire access hole in back of cabinet
as described in “Wiring an Electrical Option” on
page 6.
4. Using the #10 x 2” (50.8 mm) SMS/Wood screws
provided, attach the top of the cabinet to the wall
through the “Z” clips and into the wall as shown (see
Figures D and E).
5. Install shelves as shown in “Final Assembly” on
page 7.
Figure D
LOCATE MOUNTING BAR
TO CLEAR SINK FAUCETS
BY AT LEAST ONE INCH
(25.4 mm)
MOUNTING BAR
#10 X 2" (50.8 mm)
SMS/WOOD SCREW
1" X 3"
(25.4 mm x 76.2 mm)
FURRING STRIP
BEHIND WALL
BOARD OR TILE.
LOCATED AT
CENTER OF
BOTTOM EDGE
OF CABINET
1"
(25.4 mm)
WALL
MOUNTING BAR
3TOP
"Z" CLIPS
SLIDE THE "Z" CLIPS
THROUGH THIS
SCREW CHANNEL
FROM CENTER OPENING
TOP OF CABINET
FRAME MEMBER
MT = 30" (762 mm)
MP = 39 3/8" (1000.1 mm)
OVERALL DIMENSION
WARNING: Make sure
that the “Z” clip slides
completely, and is locked
into, the screw channel.
Failure to do this can
result in property
damage or bodily harm.
Poly-set Anchor Instructions
for Hollow Walls
1. Drill 9/32” (7.1 mm)
hole and insert anchor
until flange is flush.
2. Insert #10 X 2” (50.8 mm) SMS/Wood screw
through bracket and anchor. Continue to turn
screw to fully expand the anchor.
Figure E

FAIRHAVEN Cabinets 03/30/07
5
#10 X 2" (50.8 mm)
SMS/ WOOD
SCREW
CABINET
2" X 4"
(50.8 mm X 101.6 mm)
WALL STUD
How to Recess Mount
IMPORTANT!
The rough opening must be must be framed
on all four sides and at least 3 ¾” (95.2 mm).
Overall rough-in dimensions should be 18 1/2”
x 29 1/4” (469.9 mm x 742.9 mm).
NOTE: When using an Electrical option for
recess mount cabinets, electric wire must be
roughed-in prior to installation (see “Wiring an
Electrical Option” on page 6).
NOTE: When partially recessing the cabinets
(for example, installing the 6” (152.4 mm)
deep cabinet into a 4” (101.6 mm) deep open-
ing), follow the instructions provided with the
MPSK40-D2 or D4 Side Kit.
1. Place the cabinet into the rough opening and make
sure the cabinet is level.
NOTE: You may need assistance from another
person to support the door during step 2.
2. Install the provided screws (SS674) through the top
mounting hole on each side of the cabinet and screw
into the wall stud as shown in Figure F. Do not over-
tighten screw.
3. For cabinets with an Electrical option, make the elec-
trical connections (see “Wiring an Electrical Option”
on page 6 for more information).
4. Install shelves as shown in “Final Assembly” on
page 7.
Figure F

FAIRHAVEN Cabinets 03/30/07
6
Wiring an Electrical Option
DANGER:
To reduce the risk of electrical shock, shut
off power before wiring the cabinet.
CAUTION:
Grounding instructions for permanently connected
products: This product must be connected to a
grounded, metal permanent wiring system or an
equipment-grounding conductor must be run with
the circuit conductors and connected to the equip-
ment-grounding terminal or lead on the product.
All wiring should be done by a qualified
licensed electrician.
The Fairhaven cabinets can be installed with an
Electrical option.
IMPORTANT:
Power for an Electrical option should be
provided separately from the optional cabinet
lights so that when lights are turned off, the
Electrical option in the cabinet remains on.
NOTE:
Requires 120 VAC 20 Amp circuit.
1. For surface mounted cabinets, first provide
electric for cabinet through a rough-in hole in
existing wall. Refer to Figure G to determine
where to locate rough-in hole. Cut rough-in
hole, then pull electric wire through the hole.
Be sure to provide enough wire to make
proper and safe connections to outlet shelf.
2. Before mounting cabinet, remove the 2 access
screws in bottom of the outlet shelf. Remove
outlet shelf for access to electrical connections.
3. Feed electric wire through wire access hole and
connector in rear of cabinet. Refer to Figure C.
4. Refer to Figure H and make all electrical
connections to outlet shelf in accordance with
local electrical codes.
5. Replace outlet shelf, making sure not to crimp or
pinch wires and connections. Replace 2 access
screws on outlet shelf.
6. When the cabinet is wired and power to the
cabinet is first turned ON, press the RESET button
on the GFCI receptacle to fully activate the GFCI
protection circuit and power up the receptacle(s).
Figure G
WARNING:
An Electrical option cabinet must be wired to a
20 Amp GFI (Ground Fault Interrupter) circuit break-
er when used in bathrooms and all other locations
required by the National Electric Code.
WARNING:
Wire an Electrical option cabinet to a 20 Amp GFI
circuit breaker and circuit breaker panel in accor-
dance with manufacturers’ instructions.
Figure H
BLACK
WHITE
BLACK
WHITE
GREEN
GND
TERMINAL
BLOCK
Circuit Breaker
Panel
20A GFI
Breaker
NOTE:
Use Copper Wire Only.
NOTE:
Tighten terminal block screws
to 7 in-lbs. ( 0.7904 N·m)
Center
Point
6 11/16" (176.2 mm)
Width
Wire Access
Hole
Note:
Figure shows view of
cabinet from front.
To determine location of
Wire Access Hole:
Measure 6 11/16"
(176.2 mm) from
bottom rear of cabinet.
Measure from left rear edge
of cabinet for Center Point
bottom rear
of cabinet
left rear edge
of cabinet

FAIRHAVEN Cabinets 03/30/07 7
Final Assembly
1. Insert clear snap-in Shelf Clips into
the holes on the sides of the cabinet.
See Figure J.
2. Push one side of the shelf into the left or right clip (A).
3. Snap the shelf down into the opposite side (B). If the
shelf is too tight, repeat the process starting from the
opposite side.
4. Install the Shelf Hole Plugs into the unused holes
inside the cabinet by pressing them into the holes.
5. Place the white Screw Head Caps over any exposed
screw heads.
B
A
Doors
The cabinet doors have a three-way adjustment feature.
Height, level, and fit-to-frame can all be adjusted using a
#2 Phillips Head screwdriver.
HEIGHT: If the door is too high or low, adjust the door
down or up with screw #2 as shown in Figure I. This
screw is located inside the hinge and requires the door
to be opened approximately 90° to access the screw.
LEVEL: If the door is out of level or too close to one
side, adjust the door to the left or right using screw #1 as
shown in Figure I.
FIT-TO-FRAME: If the door opens stiffly, squeaks, or
rubs against the gasket, adjust the door outwards with
screw #3 as shown in Figure I.
■
■
■
Adjustments & Maintenance
DOOR
HINGE
12 3
ADJUST DOOR PITCH
SIDE-TO-SIDE
USING SCREW #1
MOUNT OR
UNMOUNT
DOOR,
OR ADJUST
FORWARD OR
BACKWARD
USINGSCREW#3
ADJUST DOOR
UP/DOWN
USING SCREW #2
Door “Swing”
Check the swing of the door. The door hinges come with
a 110° black plastic hinge stop so they will not swing into
a light kit. If no light kit is installed, the stop is not neces-
sary and the door can be allowed to swing 170°. If hinge
stops are required, snap the hinge clip over the elbow of
the hinge into the holes located on the hinge.
Figure I
Figure J
Cleaning and Care
The cabinet door and interior are constructed of mirrored
glass and aluminum. Use only a damp cloth to clean.
Ammonia or vinegar-based cleaners can damage
mirrors. A 50/50 solution of water and isopropyl alcohol is
recommended for cleaning the mirrors. A mild detergent
may be used on the surfaces.
When cleaning, spray the cloth, not the cabinet, mirror,
or surround surfaces.
Do not use abrasive cleansers on any part of the cabinet.
NOTE:
Do not store items in the cabinet area directly
behind the hinge as damage may occur to
cabinet or items.

FAIRHAVEN Cabinets 03/30/07
8
1. Cabinet 2. Glass Shelves
3 shelves are provided
with each cabinet
Parts List for Fairhaven Cabinets
Limited Warranty One Year Term
ROBERN warrants to the original purchaser that, it will, at its
election repair, replace, or make appropriate adjustment to
products made by this company shown to have significant defects
in material or workmanship which are reported to ROBERN in
writing within one (1) year from the date of delivery. ROBERN is
not responsible for installation costs.
The warranty is void in the event the product is damaged in
transit, or if damage or failure is caused by abuse, misuse,
abnormal usage, faulty installation, damage in an accident,
improper maintenance, or any repairs other than those
authorized by ROBERN. At the expiration of the one year
warranty period, ROBERN shall be under no further obligation
under any warranty, expressed or implied, including the implied
warranty of merchantability.
ROBERN shall not be liable for any consequential damages
arising out of or in connection with the use or performance of its
products. Some states do not allow limitations on how long an
implied warranty lasts or do not allow the exclusion or limitation
of incidental or consequential damages, so the above limitation
or exclusion may not apply to you.
Any liability against ROBERN under any implied warranty,
including the warranty of merchantability, is expressly limited to
the terms of this warranty. Permission to return any merchandise
under this warranty must be authorized by ROBERN and
returned prepaid by the purchaser. Claims under this warranty
should be sent directly to your dealer.
©2007 ROBERN, INC.
ALL RIGHTS RESERVED
3. “Z” Mounting Bars
(Surface mount
cabinets only)
4. Hardware Bag
[BAGFHD4* for Surface Mount; BAGFHD6* for Semi Recess]
• Contains the Following:
12 Clear Snap-In Shelf Clips [SS131*]
36 Shelf Hole Plugs [SS239*]
6 SMS/WOOD Screws #10 x 2” (50.8 mm) [SS674*]
10 #10 Screw Head Caps [SS241*]
4 #8 Screw Head Caps [SS341*]
6 Polyset Plastic Anchors [SS680*]
3 Top Mount “Z” Clips (BAGFHD4 only) [SS712*]
* Item Part Number

Armoires FAIRHAVEN 03/30/07
9
Robern
701 N. Wilson Ave.
Bristol, PA 19007
1.800.877.2376
INSTRUCTIONS DE MONTAGE
DES ARMOIRES FAIRHAVENMC
Cabfax 1094
Cette feuille d’instruction contient de l’information sur la
façon d’effectuer le montage des armoires FairhavenMC.
Les armoires peuvent être montées en surface et parti-
ellement encastrées.
Suivre les étapes suivantes lors du montage des
armoires :
1. Lire la section «Notes générales».
2. Lire «Dimensions des armoires» et «Emplacement
des armoires» en page 10.
3. Lire les instructions de montage des armoires se
rapportant au montage désiré. Les armoires peu-
vent être montées comme suit :
en surface (voir «Comment effectuer le
montage en surface» en page 12)
encastrées (voir «Comment effectuer le
montage encastré» en page 13)
4. Si vous avez fait l’achat d’une option électrique
avec votre armoire, lire «Poser les fils d’une option
électrique» en page 14.
5. Lire la section «Réglages et entretien» en page 15.
■
■
Notes générales
Déballer l’armoire. Vérifier soigneusement la boîte pour
trouver toutes les pièces détachées et de quincaillerie :
Armoire
Tablettes
Barre de montage (Armoires montées en surface
seulement)
Sac des pièces de quincaillerie
AVERTISSEMENT : Une armoire munie d’une
option électrique renferme une ou plusieurs prises
de disjoncteur de fuite de terre. NE PAS relier cette
armoire à un circuit alimentant de l’équipement de
survie. NE PAS utiliser les prises de disjoncteur dans
l’armoire en vue d’alimenter de l’équipement de survie
puisqu’un déclenchement du disjoncteur arrêterait le
fonctionnement de l’équipement de survie.
NOTE: La porte est réglée en usine et ne devrait
nécessiter aucun réglage. Ne pas retirer la porte.
Toutefois, si un réglage de la porte doit en effet être
effectué, consulter schéma I en page 15.
■
■
■
■
Pour que les portes se meuvent adéquatement, les
armoires doivent être montées à la verticale et à angles
droits. Utiliser une équerre et un niveau lors du montage
d’une armoire.
Conserver ces instructions pour une utilisation ou
référence ultérieure.
Un montage inadéquat annule la garantie. Aucun retour
n’est accepté pour des armoires déjà montées.
Si vous éprouvez des problèmes avec votre armoire,
communiquez avec votre marchand ou Robern
directement.
Robern • 701 N. Wilson Ave • Bristol, PA 19007
1-800-877-2376 • FAX [phone]
Garantie limitée – terme d’une année (voir page 16)

Armoires FAIRHAVEN 03/30/07 10
Schéma B
Dimensions des armoires
Les dimensions d’une armoire entièrement encastrée ou partiellement encastrée sont les mêmes,
à l’exception des mesures de la profondeur des moulures couronnées :
Les profondeurs en surface sont 7 1/8” (180,9 mm) et 5 5/8” (142,8 mm).
Les profondeurs partiellement encastrées sont 5 5/16” (134,9 mm) et 3 3/16” (80,9 mm).
Lors du choix de l’emplacement des armoires, noter ce qui suit :
Il doit y avoir un espace libre d’au moins 2” (50,8 mm) entre la partie supérieure du bec de
robinet et la partie inférieure de la moulure couronnée de l’armoire et un espace libre d’au
moins 1” (25,4 mm) entre la partie supérieure de la moulure couronnée de l’armoire et le
plafond (voir schéma B).
L’alimentation de l’option électrique devrait
être acheminée et située comme le
démontre schéma G.
Si vous effectuez un montage encastré
pour votre armoire, assurez-vous qu’il
y ait un espace libre d’au moins 3 ¾”
(95,3 mm) dans le mur pour la partie
encastrée de l’armoire.
Modèle D6 = 5 ¾” (146 mm) de profondeur
Assurez-vous qu’il y ait suffisamment
d’espace libre au-dessus et au-dessous
de l’ouverture brute pour la partie exposée
restante de l’armoire.
■
■
■
■
Schéma A
Emplacement des armoires
MONTAGE
EN SURFACE
ESPACE LIBRE DE 1" (25,4 mm)
ESPACE LIBRE DE 1" (25,4 mm)
MONTAGE
ENCASTRÉ
26”
(660,4 mm)
23”
(584,2 mm)
34”
(863,6 mm)
3 3/16”
(80,96 mm)
55/16”
(134,94 mm)
Armoire montée en surface Armoire encastrée
26”
(660,4 mm)
23”
(584,2 mm)
34”
(863,6 mm)
3 3/16”
(80,96 mm)
71/8”
(180,97mm)
NOTE :
Cette
partie de
l’armoire est
encastrée

Armoires FAIRHAVEN 03/30/07
11
BARRE DE
SUSPENSION POUR
MONTAGE EN SURFACE
6 11/16"
MONTEZ / DÉMONTEZ
LA CHARNIÈRE ICI
CHARNIÈRE
AVANT
DE L'ARMOIRE
EMPLACEMENT DU MUR
(MONTAGE EN SURFACE)
VISD'ACCÈSPOUR
LA PRISE DE RAYON
EMPLACEMENT DU MUR
(MONTAGE ENCASTRÉ)
PARTIE INFÉRIEURE DE L'ARMOIRE
CHARNIÈRE
PARTIE SUPÉRIEURE DE L'ARMOIRE
INTÉRIEUR DE L'ARMOIRE
(176,2 mm)
PINCE SUPÉRIEURE EN
FORME DE «Z» POUR LE
MONTAGE EN SURFACE
(3 PAR ARMOIRE)
TROU PRÉ-PERCÉ POUR
LE MONTAGE PARTIELLEMENT
ENCASTRÉ DES ARMOIRES
SEULEMENT
Utilisez une vis à tête cylindrique large
en bois/plastique SMS #10 (2" ou 3")
[50,8 mm or 76,2 mm] et un cache-vis.
TROU DE PASSAGE POUR
LES INSTALLATIONS DE CÂBLAGE
ÉLECTRIQUE SOUPLE
LIGNE MÉDIANE POUR
LA CONNECTION
ÉLECTRIQUE
TROU PRÉ-PERCÉ POUR
LE MONTAGE PARTIELLEMENT
ENCASTRÉ DES ARMOIRES
SEULEMENT
Utilisez une vis à tête cylindrique large
en bois/plastique SMS #10 (2" ou 3")
[50,8 mm or 76,2 mm] et un cache-vis.
TABLETTE
ÉLECTRIQUE
OPTIONNELLE
Schéma C
Cette schéma illustre une vue
d’ensemble de tous les types
de montages.

Armoires FAIRHAVEN 03/30/07 12
Comment effectuer le montage en surface
Les armoires montées en surface requièrent les barres de
montage en «Z» pour maintenir les armoires. Aucun trou
n’est percé dans le mur. Voir schéma C en page 11.
NOTE: Lorsque vous utilisez une option électrique
pour les armoires encastrées, le fil électrique doit
être mis en place avant le montage (voir «Poser les
fils d’une option électrique» en page 14).
NOTE: Avant d’effectuer le montage en surface des
armoires munies d’une option électrique, passer le
fil électrique pour l’armoire à l’intérieur du trou de
retenue dans le mur. Voir «Poser les fils d’une option
électrique» en page 14.
1. Chaque armoire est expédiée avec une barre de mon-
tage en «Z» en aluminium. Couper cette barre environ
1” (25,4 mm) plus courte que la largeur totale de votre
combinaison d’armoires.
NOTE: Il est fortement recommandé qu’un support
semblable à celui utilisé pour un évier monté au mur
soit fixé dans le mur pendant la construction comme
le démontre schéma D.
2. Situer et percer trois trous de 7/32” (5,6 mm) dans la
ligne en retrait sur la barre de montage jusque dans le
mur. S’assurer que la barre de montage est de niveau
(voir schéma D.) Utiliser les vis en SMS/bois #10 de 2”
(50,8 mm) fournies pour fixer la barre de montage au
mur. Si aucun tasseau n’a été installé, utiliser les ancres
en plastique fournies, en s’assurant que chaque armoire
est soutenue par au moins 3 ancres. Voir les instructions
ci-dessous.
3. Trois agrafes en «Z» sont incluses pour la partie supéri-
eure de chaque armoire.
NOTE: Vous pouvez prépercer des trous de 7/32”
(5,6 mm) pour les agrafes en «Z» à l’endroit prédé-
fini. S’il n’y a aucun soutien dans le mur, utilisez les
ancres en plastique fournies.
Glissez les trois agrafes en «Z» à l’intérieur du
profilé de la vis situé dans la partie supérieure de
l’armoire; assurez-vous que les agrafes en «Z»
s’emboîtent dans les rainures. Soulevez l’armoire
et placez-la sur la barre de montage.
NOTE: Si vous utilisez une option électrique, retirez
d’abord le boîtier de la sortie de courant et tirez le fil
de retenue du mur et passez-le dans le trou d’accès
du fil situé à l’arrière de l’armoire tel qu’indiqué dans
la section «Poser les fils d’une option électrique» en
page 14.
4. En utilisant les vis en SMS/bois #10 de 2” (50,8 mm)
fournies, fixez la partie supérieure de l’armoire au mur
en passant par les agrafes en «Z» tel qu’illustré (voir les
schémas D et E).
5. Placer les tablettes tel que démontré dans la section
«Assemblage final» en page 15.
Schéma D
AVERTISSEMENT : Assurez-
vous que l’agrafe en «Z»
glisse complètement et
s’emboîte dans le profilé de
la vis. Omettre d’effectuer
cette vérification peut causer
un dommage matériel ou des
blessures corporelles.
Schéma E
PLACEZ LA BARRE DE
SUSPENSION À AU MOINS
UN POUCE DES ROBINETS
DE L'ÉVIER (25,4 mm)
BARRE DE
SUSPENSION
VIS EN BOIS/PLASTIQUE
SMS #10 DE 2" (50,8 mm)
1 X 3 (25,4 mm x 76,2
mm) BANDES DE
FOURRURE
DERRIÈRE LE
PANNEAU DE
REVÊTEMENT OU LA
TUILE. SITUÉES AU
CENTRE DE LA
BORDURE
INFÉRIEURE DE
L'ARMOIRE.
1"
(25,4 mm)
MUR
BARRE DE
SUSPENSION
3 PINCES SUPÉRIEURES
EN FORME DE «Z»
GLISSEZ LES AGRAFES
EN «Z» À L'INTÉRIEUR
DE CE PROFILÉ DE
LA VISÀ PARTIR
DE L'OUVERTURE
CENTRALE
ÉLÉMENT DE
FRANCHISSEMENT
DU CADRE DE LA PARTIE
SUPÉRIEURE DE
L'ARMOIRE MT = 30" (762 mm)
MP = 39 3/8" (1000,1 mm)
DIMENSIONS GLOBALES
Instructions des fixations poly
pour les murs creux
1. Percez un trou de 9/32”
(7,1 mm) et insérez la
fixation jusqu’à ce que la
collerette d’encastrement
soit égale au mur.
2. Insérez une vis en bois/plastique SMS #10
de 2” (50,8 mm) dans le support et la fixation.
Tournez la vis afin d’obtenir l’expansion
complète de la fixation.

Armoires FAIRHAVEN 03/30/07
13
#10 X 2" (50,8 mm)
VIS EN BOIS/
PLASTIQUE SMS
ARMOIRE
2" X 4"
(50,8 mm X 101,6 mm)
POTEAU DE CLOISON
Comment effectuer le montage encastré
IMPORTANT!
L’ouverture brute doit être clouée sur les qua-
tre côtés et à un minimum de 3 ¾” (95,2 mm).
Les dimensions générales de la retenue
devraient être 18 1/2” x 29 1/4” (469,9 mm x
742,9 mm).
NOTE : Lorsque vous utilisez une option
électrique pour les armoires encastrées, le fil
électrique doit être retenu avant l’installation
(voir la section «Poser les fils d’une option
électrique» en page 14).
NOTE : Lorsque vous effectuez un mon-
tage d’armoires partiellement encastré (par
exemple, installer l’armoire mesurant 6”
(152,4 mm) de profondeur dans une ouverture
de 4” (101,6 mm) de profondeur), suivrez les
instructions fournies avec le prêt-à-monter
latéral MPSK40 ou D4.
1. Placer l’armoire dans l’ouverture brute et s’assurer
que l’armoire est de niveau.
NOTE : Vous aurez peut-être besoin de l’aide
d’une autre personne pour soutenir la porte
pendant l’étape 2.
2. Insérer les vis fournies (SS674) dans le trou de mon-
tage supérieur sur chaque côté de l’armoire et visser
dans le poteau mural tel que démontré dans schéma
F. Ne pas serrer exagérément la vis.
3. Pour les armoires munies d’une option électrique,
effectuer les connexions électriques (voir la section
«Poser les fils d’une option électrique» en page 14
pour plus d’information).
4. Placer les tablettes tel que démontré dans la section
«Assemblage final» en page 15.
Schéma F

Armoires FAIRHAVEN 03/30/07
14
Poser les fils d’une option électrique
DANGER :
Afin de réduire le risque de choc électrique, couper le
courant avant de poser les fils de l’armoire.
MISE EN GARDE :
Instructions de mise à la terre pour la marchandise
connectée de façon permanente : Ce produit doit
être connecté à un système d’installation de fils à
demeure en métal et mis à la terre ou un conducteur
d’équipement de mise à la terre doit être combiné aux
conducteurs de circuit et connecté à la borne de terre
de l’équipement ou la prise du produit.
Tout le filage devrait être effectué par un électricien
agréé qualifié.
Les armoires Fairhaven peuvent être montées avec une
option électrique.
IMPORTANT :
Le courant pour une option électrique devrait provenir
d’une source séparée de celle alimentant les lumières
optionnelles de l’armoire pour permettre à l’option
électrique de l’armoire de demeurer allumée lorsque
les lumières sont éteintes.
NOTE :
Requiert un circuit de 120 V en CA de 20 ampères.
1. Pour les armoires montées en surface, alimenter
d’abord l’armoire en électricité par le biais d’un
trou de retenue dans le mur actuel. Consulter
schéma G pour définir l’emplacement du trou
de retenue. Percer le trou de retenue et tirer
ensuite le fil électrique en le passant dans le
trou. Assurez-vous d’avoir un fil assez long pour
effectuer les connexions au boîtier de la sortie de
courant de façon adéquate et sécuritaire.
2. Avant d’effectuer le montage de l’armoire,
retirer les 2 vis d’accès dans la partie inféri-
eure du boîtier de la sortie de courant. Retirer
le boîtier de la sortie de courant pour accéder
aux connexions électriques.
3. Passer le fil électrique dans le trou d’accès du
fil et le connecteur situés à l’arrière de l’armoire.
Consulter schéma C.
4. Consulter schéma H et effectuer toutes les
connexions électriques du boîtier de la sortie de
courant conformément aux codes de l’électricité
locaux.
5. Replacer le boîtier de la sortie de courant en vous
assurant de ne pas coincer ou pincer les fils et
les connexions. Replacer les 2 vis d’accès sur le
boîtier de la sortie de courant.
6. Lorsque l’armoire est câblée et que l’alimentation de
l’armoire est allumée pour la première fois, appuyer
sur la touche RÉINITIALISATION de la prise de dis-
joncteur de fuite de terre pour activer le circuit de
protection de la prise de disjoncteur et alimenter la ou
les prises.
Schéma G
AVERTISSEMENT :
Une armoire munie d’une option électrique doit être
reliée à un disjoncteur (interrupteur de défaut à la
terre) de 20 ampères lorsqu’elle est installée dans une
salle de bains et dans tout autre endroit où l’exige le
Code national de l’électricité.
AVERTISSEMENT :
Relier l’option électrique d’une armoire à un disjoncteur
GFI de 20 ampères et à un panneau à disjoncteurs
conformément aux instructions du fabricant.
Schéma H
NOIR
BLANC
NOIR
BLANC
VERT
MISE À LA TERRE
BLOC DE
JONCTION
Tableau de
disjoncteurs
Disjoncteur de
fuite à la terre
de 20 amp.
NOTE :
Utilisez un câble en cuivre seulement.
NOTE :
Serrez les vis du bloc de jonction
à 7 pouces par livre (po-lb).
Point de
centrage
6 11/16" (176,2 mm)
Largeur
Trou d'accès
du câble
Note:
L'illustration montre la vue
de face de l'armoire.
Pour établir l'emplacement
du trou d'accès du câble :
Mesurez une longueur de
6 11/16" (176,2 mm) à
partir de la partie
inférieure arrière de l'armoire.
Mesurez à partir de l'extrémité
arrière gauche de l'armoire
pour le point de centrage.
Partie inférieure arrière
de l'armoire
Extrémité
arrière
gauche
de l'armoire

Armoires FAIRHAVEN 03/30/07 15
Montage final
1. Insérez les pinces de rayon à enclenchement
rapide de couleur transparente dans l
es trous situés sur les côtés de
l’armoire. Voir la schéma J.
2. Poussez un côté du rayon à l’intérieur de la pince
gauche ou droite (A).
3. Pressez le rayon vers le bas sur le côté opposé (B).
Si le rayon est trop serré, répétez le processus en
commençant par le côté opposé.
4. Insérez les cache-trous de rayon dans les trous
inutilisés situé à l’intérieur de l’armoire en les pres-
sant dans les trous.
5. Placer les cache-vis blancs sur toutes les têtes de vis
visibles.
B
A
Portes
Les portes de l’armoire possèdent une caractéristique de
réglage à 3 voies. La hauteur, le niveau et l’ajustement
au cadre peuvent tous être réglés en utilisant un
tournevis Phillips #2.
HAUTEUR : Si la porte est trop haute ou trop basse,
réglez la hauteur de la porte avec la vis #2 tel qu’illustré
à la schéma I. Cette vis est située à l’intérieur de la
charnière et la porte doit être ouverte selon un angle
d’environ 90° afin d’accéder à la vis.
NIVEAU : Si la porte n’est pas de niveau ou est
située plus près d’un des deux côtés, réglez la distance
de la porte vers la gauche ou vers la droite en utilisant la
vis #1 tel qu’illustré à la schéma I.
AJUSTEMENT AU CADRE : Si la porte s’ouvre
difficilement, émet un bruit ou provoque une friction sur
le joint, réglez la porte vers l’extérieur au moyen de la vis
#3 tel qu’illustré à la schéma I.
■
■
■
Réglages et entretien
Pivotement de la porte
Vérifiez le pivotement de la porte. Les charnières des
portes sont livrées avec un arrêt de charnière de 110° en
plastique noir pour les empêcher de pivoter et de heurter
un dispositif d’éclairage. Si aucun dispositif d’éclairage
n’est ajouté, l’arrêt n’est pas nécessaire et la porte peut
donc pivoter jusqu’à un angle de 170°. Si des arrêts de
charnières sont requis, pressez le charnon sur le coude
de la charnière dans les trous situés sur la charnière.
Schéma I
Schéma J
Nettoyage et entretien
La porte et l’intérieur de l’armoire sont fabriqués de
verre réfléchissant et d’aluminium. Utiliser seulement
un linge humide pour nettoyer. Les nettoyants à base
d’ammoniac ou de vinaigre peuvent endommager
les miroirs. Une solution moitié eau moitié alcool
isopropylique est conseillée pour le nettoyage des
miroirs. Un détergent doux peut être utilisé sur les
surfaces.
Lorsque vous nettoyez, vaporiser le linge et non
l’armoire, le miroir ou les surfaces environnantes.
Ne pas utiliser de nettoyants abrasifs sur aucune partie
de l’armoire.
NOTE :
Ne pas ranger d’objets directement à l’arrière
des charnières à l’intérieur de l’armoire car vous
pourriez endommager l’armoire ou les objets.
PORTE
CHARNIÈRE
12 3
RÉGLEZ LE PAS DE LA PORTE
D'UN CÔTÉ À L'AUTRE EN
UTILISANT LA VIS #1
MONTEZ OU
DÉMONTEZ
LA PORTE,
OU RÉGLEZ-LA
VERS L'AVANT
OU L'ARRIÈRE
EN UTILISANT
LA VIS #3
RÉGLEZ LA HAUTEUR
DE LA PORTE EN
UTILISANT LA VIS #2

Armoires FAIRHAVEN 03/30/07
16
1. Armoire 2. Tablettes en vitre
3 tablettes sont incluses avec
chaque armoire
Liste des pièces pour les armoires Fairhaven
Garantie limitée d’une durée d’un an
ROBERN certifie à l’acheteur initial qu’il, selon l’obligation d’opter,
réparera, remplacera ou effectuera les réglages adéquats
des produits fabriqués par cette compagnie présentant des
défectuosités majeures reliées aux matériaux ou à la fabrication
ayant été signalés à ROBERN par écrit à l’intérieur d’un (1) an
suivant la date de livraison. ROBERN n’est pas responsable
des coûts reliés au montage.
La garantie est nulle advenant l’endommagement du produit en
cours de route, ou si les dommages ou la défaillance découle
d’un usage abusif, d’une mauvaise utilisation, d’un usage
irrégulier, d’un montage inadéquat, d’un endommagement lors
d’un accident, d’un entretien inadéquat ou de toute réparation
effectuée sans le consentement de ROBERN. Au terme de la
garantie d’un an, ROBERN ne sera pas tenu responsable sous
aucune garantie, formelle ou tacite, incluant la garantie tacite de
la qualité marchande.
ROBERN ne sera pas tenu responsable de tout dommage
indirect découlant ou relié à l’utilisation ou le rendement de
ses produits. Certains états ne permettent pas les limitations
ayant trait à la durée d’une garantie tacite ou ne permettent
pas l’exclusion ou la limitation des dommages accessoires ou
indirects, c’est pourquoi la limitation ou l’exclusion ci-dessus
peut ne pas vous concerner.
Toute responsabilité de la part de ROBERN conformément
à toute garantie tacite, incluant la garantie de la qualité
marchande, est formellement limitée aux conditions de cette
garantie. Le retour de toute marchandise conformément à
cette garantie doit être fait avec le consentement de ROBERN
et doit être acquitté à l’avance par l’acheteur. Toute demande
de réclamation conformément à cette garantie devrait être
acheminée directement à votre détaillant.
©2007 ROBERN, INC.
TOUS DROITS RÉSERVÉS
3. Barres de montage en «Z»
(Armoires montées en
surface seulement)
4. Sac de pièces de quincaillerie
[BAGFHD4* pour montage en surface;
BAGFHD6* pour montage partiellement encastré]
• Contient les pièces suivantes :
12 agrafes à pression transparentes pour tablette [SS131*]
36 bouchons de trous pour tablette [SS239*]
6 vis en SMS/bois #10 de 2” (50,8 mm) [SS674*]
10 cache-vis #10 [SS241*]
4 cache-vis #8 [SS341*]
6 ancres en plastique Polyset [SS680*]
3 agrafes en «Z» pour montage supérieur
(BAGFHD4 seulement) [SS712*]
*Numéro de pièce de l’article

Gabinetes FAIRHAVEN 03/30/07
17
Robern
701 N. Wilson Ave.
Bristol, PA 19007
1.800.877.2376
INSTRUCCIONES DE INSTALACIÓN
DEL GABINETE FAIRHAVEN™
Cabfax 1094
Esta hoja de instrucciones contiene información sobre
cómo instalar gabinetes Fairhaven™. Los gabinetes
están disponibles para montaje en superficie y para
montaje semi-empotrado.
Al instalar gabinetes, siga estos pasos:
1. Lea la sección “Notas generales”.
2. Lea las secciones “Dimensiones del gabinete” y
“Ubicación del Gabinete” en la página 18.
3. Lea las instrucciones específicas sobre cómo
montar su(s) gabinete(s). Los gabinetes se pueden
montar de las siguientes formas:
Montaje en superficie (véase “Cómo Montar
Gabinetes en la Superficie” en la página 20)
Montaje empotrado (véase “Cómo Montar
Gabinetes Empotrados” en la página 21)
4. Si usted compró la opción “E” (Eléctrica) con su(s)
gabinete(s), lea “Cableado de la Opción Eléctrica”
en la página 22.
5. Lea la sección de “Ajustes y Mantenimiento” en la
página 23.
■
■
Notas generales
Desempaque el gabinete. Revise la caja
cuidadosamente para que no se queden herramientas o
partes sueltas de lo siguiente:
Gabinete
Entrepaños
Barra de montaje (Sólo gabinetes de montaje
en superficie)
Bolsa de herramientas
ADVERTENCIA: Un gabinete con Opción Eléctrica
contiene receptáculo(s) de ICFT. NO instale este gabinete
en un circuito que activa el equipo de mantenimiento de
vida. NO use los receptáculos de ICFT para activar el
equipo de mantenimiento de vida ya que un disparo del
ICFT apagaría el equipo de soporte de vida.
NOTA: La puerta está fija de fábrica y no debe necesitar
ajuste. No quite la puerta. Sin embargo, si la puerta se
necesita ajustar, consulte la Figura I en la página 23 para
el ajuste.
■
■
■
■
Si las puertas funcionan adecuadamente, los gabinetes
deben instalarse a escuadra y a plomo. Utilice una
Escuadra y Nivel al instalar un gabinete.
Guarde estas instrucciones para uso y referencia futura.
La instalación inadecuada invalida la garantía. Los
gabinetes instalados no podrán devolverse.
Si usted tiene algún problema con su gabinete, póngase
en contacto con su distribuidor o directamente con
Robern.
Robern • 701 N. Wilson Ave • Bristol, PA 19007
1-800-877-2376 • FAX [phone]
Garantía Limitada – Término de Un Año
(véase página 24)

Gabinetes FAIRHAVEN 03/30/07 18
Figura B
Dimensiones del gabinete
Las dimensiones de un gabinete empotrado completamente o semi-empotrado son las mismas,
excepto por las profundidades de las molduras:
Las profundidades de la superficie son 7 1/8” (180.9 mm) y 5 5/8” (142.8 mm).
Las profundidades de los gabinetes semi-empotrados son 5 5/16” (134.9 mm) y 3 3/16” (80.9 mm).
Al elegir la ubicación del gabinete, nótese lo siguiente:
Debe haber por lo menos 2” (50.8 mm) de espacio libre entre la parte superior de la llave del
grifo y de la parte inferior de la puerta del gabinete y por lo menos 1” (25.4 mm) de espacio libre
de la parte superior de la moldura del gabinete al techo (véase Figura B).
La electricidad para la opción Eléctrica
debe dirigirse y ubicarse como se muestra
en la Figura G.
Si se va a empotrar un gabinete,
asegúrese que haya por lo menos 3 ¾”
(95.3 mm) de espacio libre en la pared
para la porción empotrada del gabinete.
Modelo D6 = 5 ¾” (146 mm) de profundidad
Asegúrese que haya espacio libre suficiente
arriba y debajo de la abertura en bruto para
el resto del gabinete expuesto.
■
■
■
■
Figura A
Ubicación del gabinete
INSTALACIÓN
EN SUPERFICIE
1" (25.4 mm) ESPACIO LIBRE
1" (25.4 mm) ESPACIO LIBRE
INSTALACIÓN DE
EMPOTRAMIENTO
26”
(660.4 mm)
23”
(584.2 mm)
34”
(863.6 mm)
33/16”
(80.96 mm)
5 5/16”
(134.94 mm)
Gabinete montado en superficie Gabinete empotrado
26”
(660.4 mm)
23”
(584.2 mm)
34”
(863.6 mm)
3 3/16”
(80.96 mm)
71/8”
(180.97mm)
NOTA:
Esta porción
del gabinete
está empo-
trada.

Gabinetes FAIRHAVEN 03/30/07
19
6 11/16"
LÍNEA CENTRAL
PARA LA CONEXIÓN
ELÉCTRICA
MONTAR /
DESMONTAR
BISAGRA AQUÍ
BISAGRA
FRENTE DEL
GABINETE
UBICACIÓN DE PARED
(MONTAJE EN SUPERFICIE)
TORNILLOS DE
ACCESO PARA
ESTANTE DE TOMA
DE CORRIENTE
UBICACIÓN DE PARED
(MONTAJE EMPOTRADO)
PARTE INFERIOR DEL GABINETE
BISAGRA
PARTE SUPERIOR DEL GABINETE
INTERIOR DEL GABINETE
(176.2 mm)
SUJETADOR EN "Z" SUPERIOR
PARA MONTAJE EN SUPERFICIE
(3 POR GABINETE)
AGUJERO PERFORADO
PREVIAMENTE SÓLO PARA LA
INSTALACIÓN DEL GABINETE
SEMI-EMPOTRADO
Utilice un tornillo de cabeza plana
para madera del #10 SMS (2" o 3")
[50.8 mm o 76.2 mm] y tapa.
AGUJERO DE ALIMENTACIÓN PARA
INSTALACIONES DE CABLES
ELÉCTRICOS FLEXIBLES
ESTANTE
ELÉCTRICO
OPCIONAL
BARRA DE MONTAJE
PARA MONTAJE
EN SUPERFICIE
AGUJERO PERFORADO
PREVIAMENTE SÓLO PARA LA
INSTALACIÓN DEL GABINETE
SEMI-EMPOTRADO
Utilice un tornillo de cabeza plana para
madera del #10 SMS (2" o 3")
[50.8 mm o 76.2 mm] y tapa.
Figure C
Esta figura proporciona una
imagen general para todo tipo
de instalaciones.

Gabinetes FAIRHAVEN 03/30/07 20
Cómo montar gabinetes en la superficie
Los gabinetes montados en la superficie utilizan Barras de
Montaje en “Z” para detener los gabinetes. No se hacen
agujeros en la pared. Consulte la Figura C en la página 19.
NOTA: Al usar una opción eléctrica para los gabinetes
de montaje empotrado, el cable eléctrico debe tener
una instalación eléctrica gruesa antes de la instalación
(vea “Cableando una opción eléctrica” en la página 22).
NOTA: Antes de instalar gabinetes montados en la su-
perficie con la opción Eléctrica, corra el cable eléctrico
para el gabinete a través del agujero para instalaciones
eléctricas gruesas en la pared. Véase “Cableando una
Opción Eléctrica” en la página 22.
1. Cada gabinete se envía con una Barra de Montaje en
“Z” de aluminio. Corte esta barra aproximadamente 1”
(25.4 mm) más corta que el ancho general de su combi-
nación de gabinetes.
NOTA: Se recomienda que se enmarque en la pared
durante la construcción un soporte similar al que se
utilizó para el lavamanos montado en la pared como se
muestra en la Figura D.
2. Ubique y haga tres agujeros de 7/32” (5.6 mm) a través
de la línea de sangría en la barra de montaje hacia la
pared. Asegúrese que la barra de montaje esté nivelada
(véase Figura D). Utilice los tornillos SMS/Madera del
#10 X 2” (50.8 mm) que se proporcionaron para fijar la
barra de montaje a la pared. Si no se ha instalado una
costilla, utilice los anclajes de plástico proporcionados,
asegurándose que cada gabinete se soporte por lo
menos con 3 anclajes. véase las instrucciones a con-
tinuación.
3. Se proporcionan tres sujetadores en “Z” para la parte
superior de cada gabinete.
NOTA: Usted puede hacer previamente los agujeros
de 7/32” (5.6 mm) para los sujetadores en “Z” en la ubi-
cación predeterminada. Si no hay ningún soporte en la
pared, utilice los anclajes de plástico proporcionados.
Deslice los tres sujetadores en “Z” por el canal del
tornillo en la parte superior del gabinete; asegúrese
que los sujetadores en “Z” estén seguros en las
ranuras. Levante el gabinete y colóquelo sobre la
barra de montaje.
NOTA: Al usar una opción Eléctrica, primero retire
el estante del enchufe y cable para instalaciones
eléctricas gruesas de la pared mediante el agujero
de acceso del cable en la parte trasera del gabinete
como se describe en “Cableando una opción eléc-
trica” en la página 22.
4. Usando los tornillos SMS/Madera del #10 X 2” (50.8
mm) que se proporcionaron, fije la parte superior del
gabinete a la pared a través de los sujetadores en “Z” y
a la pared como se muestra (véase las Figuras D y E).
5. Instale los entrepaños como se muestra en “Ensamble
final” en la página 23.
Figura D
UBICAR BARRA DE MONTAJE
PARA TENER POR LO MENOS
UNA PULGADA DE ESPACIO
LIBRE ENTRE LA LLAVE DEL
GRIFO (25.4 mm).
BARRA
DE MONTAJE
TORNILLO PARA
MADERA DEL #10 X 2"
(50.8 mm) SMS
COSTILLA DE 1 X 3
(25.4 mm x 76.2 mm)
DETRÁS DE LA
TABLA DE LA PARED
O AZULEJO.
UBICADA EN EL
CENTRO DEL BORDE
INFERIOR DEL
GABINETE.
1"
(25.4 mm)
PARED
BARRA DE
MONTAJE
3 SUJETADORES EN
"Z" SUPERIORES
DESLICE LOS
SUJETADORES IN "Z"
ATRAVÉS DE ESTE
CANAL DEL TORNILLO
DESDE LA ABERTURA
CENTRAL
ELEMENTO SUPERIOR
DEL MARCO DEL
GABINETE MT = 30" (762 mm)
MP = 39 3/8" (1000.1 mm)
DIMENSIÓN GENERAL
ADVERTENCIA:
Asegúrese que el sujetador en
“Z” se deslice completamente
y que esté asegurado en el
canal del tornillo. No hacer esto
podría resultar en daño a la
propiedad o daño corporal.
Figura E
Instrucciones del Anclaje Poly-set
para Paredes Huecas
1. Haga un agujero de 9/32”
(7.1 mm) e inserte el anclaje
hasta que la brida esté al ras.
2. Inserte un tornillo para madera
del #10 X 2” (50.8 mm) SMS a
través de la abrazadera y anclaje.
Continúe girando el tornillo para expandir
completamente el anclaje.
