roco BR 254 DR User manual

Inbetriebnahme
Wartung und Pege ....................... 2
Starting locomotive operation
Maintenance of the model........... 10
Mise en service
de votre locomotive
Entretien préventif du modèle........ 4
73363
12
Bedienungsanleitung
Operating Manual
Mode d’emploi
Inhaltsverzeichnis
Table of Contents
Table des matières
D
F
CE Alter/Age
Modelleisenbahn GmbH
A-5101 Bergheim
14
+
Bitte bewahren Sie die Verpackung des Modells sorgfältig auf. Beim
Abstellen des Modells bietet sie den besten Schutz. Ein mit beigeleg-
ten Zurüstteilen aufgerüstetes Modell passt nur bedingt wieder in die
Originalverpackung hinein, da diese aus Gründen der Transportsiche-
rung sehr eng sein muss. Es empehlt sich, die Originalverpackung an
gewissen Stellen mit einem scharfen Messer auszuschneiden. Kleinere
Teile des Modells, wie z.B. Puffer, sind wegen Detailtreue als aufge-
rüstete Steckteile ausgeführt und sind daher mit dem Grundkörper
nicht ganz fest verbunden. Beim selbstverschuldeten Verlust möchten
Sie bitte ein solches Teil neu bestellen. ( In diesem Fall können Sie
diese Teile auf dem Ersatzteilweg nachbestellen, eine Reklamation
kann nicht geltend gemacht werden.) • Don‘t throw your box in the
dustbin. If your model is not in use this box will keep it safe. If kits
are mounted on a wagon it will be slightly tight when placing it in
the original box. This guarantees safe transport. It is therefore recom-
manded to cut out certain parts of the original box. To keep the model
like the original, smaller parts (e.g. buffers) had been manufactured
separately from the body and are not tightly xed on it. Therefore they
probably can get lost. In this case you certainly may reorder them but
a complaint would not be acceptable. • Veuillez conserver ce mode
d’emploi ainsi que l’emballage en vue d’un futur emploi. L’emballage
se prête particulièrement bien pour stocker et protêger votre mo-
dèle lorqu’il n’est pas en service. • Un wagon entièrement êquipê
de ses pièces de nition ne rentre plus dans son emballage qu’après
avoir dégagé la place nécessaire à l’aide d’un coûteau n et bien
guisé aux endroits cù sont montés ces piéces. La stabilité et la sécurite
de l’emballage lors du transport du modèle de l’usine à votre detallant
(ou même à vous) impose une réduction au stricte minimum de tou-
te place découpée et non utilisée, raison pour laquelle ces d´coupes
ne peuvent malheureusement pas être aménagées déjà en usine. •
Quelques petites pièces de nition (des tampons p. e.) ne sont pas
moulées d’un seul bloc avec leurs bases, mais séparément rapportées
en vue d’une réalisation plus détaillée. Cela implique le risque de
perte de ces composants. Dans ce cas, vous pouvez commander ces
pièces aux S.A.V. ROCO; nous ne pouvons cependant pas donner suite
à une r´clamation èventuelle à cause de ces pièces perdues. • Heeft
u uw model voorzien van alle insteekdeeltjes, dan past deze niet meer
precies in de doos. Na voorzichtig passen snijdt u met een scherp mes
eerst enige stukjes uit deze doos en u heeft de beste bescherming
voor uw kostbare model bereikt.
Bitte diese Beschreibung zum späteren Gebrauch aufbewahren! •
Please retain these instructions for further reference! • Pière de bien
vouloir con- server ce mode d’emploi en vue d’une future utilisation!
• Conservate queste istruczioni per un futuro utiliozzo! • Deze hand-
leiding altijd bewaren.
Achtung! Bei unsachgemäßem Gebrauch besteht Verletzungs- ge-
fahr durch funktionsbedingte scharfe Kanten und Spitzen • Atten-
tion! At an incorrect use there exists danger of hurting because of
cutting edgesand tips • Attention! II y a danger de blessure à un em-
ploi incorrect à cause des aiguilles et arêtes vives! • Voorzichtig! Bij
ondoelmatig gebruik bestaat verwondigsgevaar door scherpe zijkanten
en uitsteeksels! • Attenzione! Un inap-propriato uso comporta peri-
colo di ferimenti attraverso punte e spignoli taglienti! • Atencion! Un
emploe incorrecto puede causar causar heridas debido a las puntas y
aristas agudas! • Atencao! Por utilizacao incorrecta existe o perigo de
estragos, em virtude de cortes nas abas e nas pontas! • Bemaerk!
Ved ukorrekt brug kan de funktionsbetingede skarpe kanter og spidser
forvolde skade! • Proxoch! Hakatallhlh crhoh egkleiei kin
dunouz mkrot raumatismn, exaipax kopterwn akmwn kai
proexocwqn.
Änderungen von Konstruktion und Ausführung vorbehalten! • We re-
serve the right to change the construction and design! • Nous nous ré-
servons le droit de modier la construction et le dessin! • Ci riserviamo
il diritto di variare la costruzione e il design! • Verandering van model
en constructie voorbehouden.
CZ/SK - Návod na montáž stavebnice: Před stavbou pečlivě prostu-
dujte příložený návod s vyobrazením. Jednotlivé dily odděIte od licích
rámečku a začistěte modelářským nožem nebo pilníkem. Díly roztřídte
dle vyobrazení a postupně slepujte podle pořadi jednotlivých staveb-
nich kroku. K lepení používejte lepidla určená pro plastikové stavebince.
Modelleisenbahn GmbH
A-5101 Bergheim
Plainbachstraße 4
Email: [e-mail]
Tel.: [phone]
(kostenlos/ free of charge/ gratuit)
International: [phone]
(kostenpichtig/ chargeable / avec des coûts)
(ZumOrtstarifausdemFestnetz/localtarifffor landline / prix d‘une appel loca-
le depuis du téléphone xe - Mobilfunk / Mobile max. 0,42€/min. incl. VAT)
AT|D|CH
GB
H0-Modell:
Elektrolokomotive BR 254, DR
H0-model:
Electric locmotive BR 254, DR
Modèle H0:
Locomotive électrique BR 254, DR
Fig. 1 – 5................................................6 + 7
Fig. 6 – 11..............................................5 + 8
8073362-920 VII/19
73362

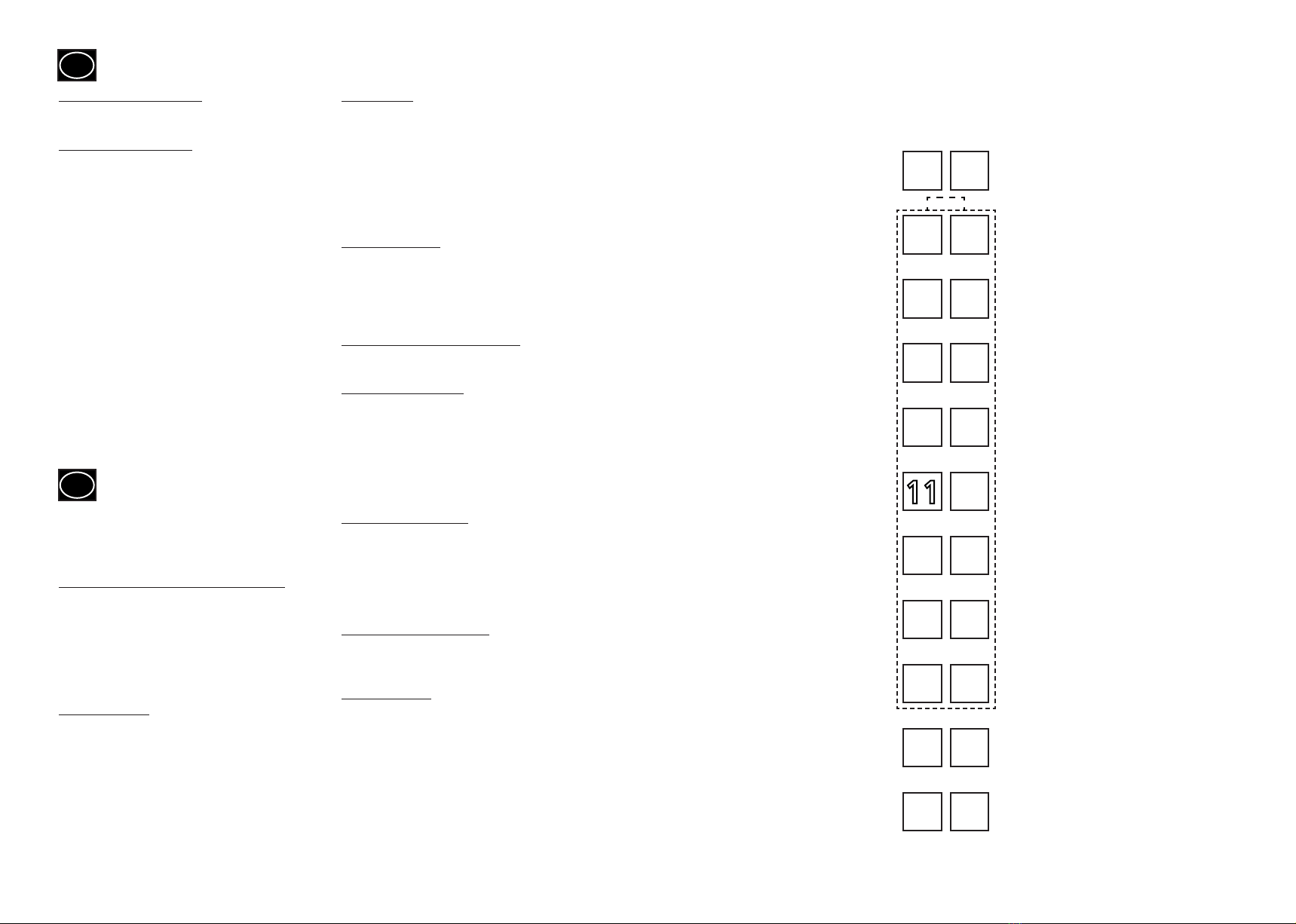

Ausgangsbelegung
1
3
5
7
9
13
15
17
19
21
2
4
6
8
10
12
14
16
18
20
22
Plux16
Inbetriebnahme Ihrer Lokomotive
D
Wartung und Pege des Modells
D
Aux. 6 (F6) Aux. 7 (F7)
GPIO/C
Zugbus-Clock / GPIO/B
Masse GND
Stirnlicht FS1
V (+)
Verdrehschutz
Stirnlicht FS2
Lautsprecher A
Lautsprecher B
Aux. 4 (F4)
Aux. 3 (F3) Führerstandsbeleuchtung
GPIO/A / Zugbus-Data
DC (+) Elko
Motor rechts (+)
Motor links (-)
Schiene/Schleifer rechts
Schiene/Schleifer links
Aux. 1 (F1) rotes Schlusslicht ,FS 2
Aux. 2 (F2) rotes Schlusslicht, FS 1
Aux. 5 (F5)

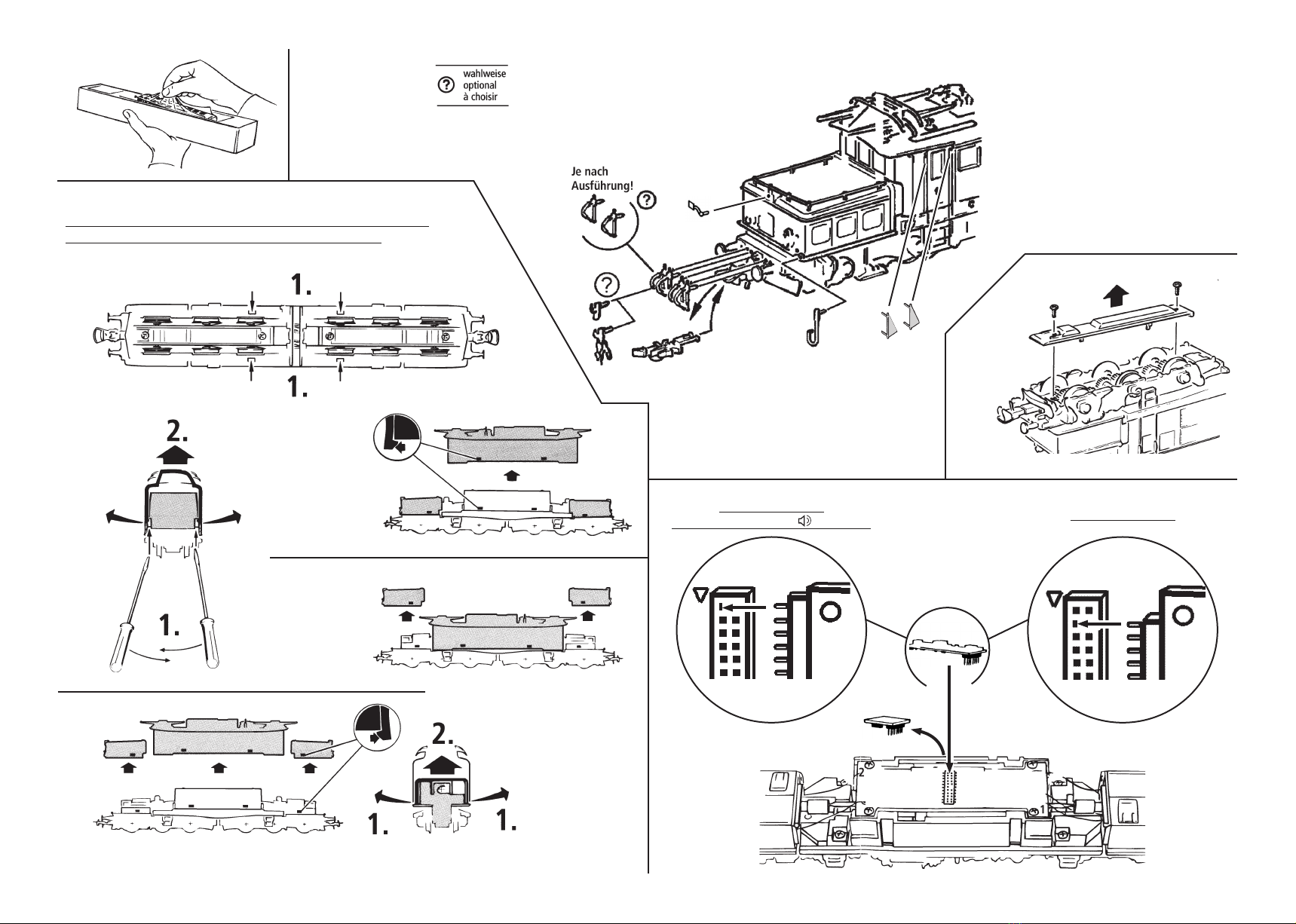

Auspacken des Modells: Das Modell vorsichtig
mit der Folie aus der Packung herausziehen (Fig. 1).
Betriebsbedingungen: Es empehlt sich, das
Modell 30 Minuten vorwärts und 30 Minuten
rückwärts ohne Belastung einlaufen zu lassen,
damit Ihr Modell einen optimalen Rundlauf
und beste Zugkraft bekommt. Der kleinste be-
fahrbare Radius für dieses Modell ist R2 des RO-
CO-Gleissystems (R2 = 358 mm).
Der einwandfreie Lauf Ihrer Lokomotive ist nur auf
sauberen Schienen gewährleistet. Hierzu empfeh-
len wir den ROCO-Schienenreinigungswagen
Art.-Nr. 46400 und bei etwas stärkerer Verschmut-
zung den ROCO-Schienenreinigungs-Gummi
Art.-Nr. 10002.
Aufrüstung: Sie können für Ihren Fahrbetrieb un-
ter verschiedenen Kupplungen wählen (Fig. 2). Wir
empfehlen den Einsatz der ROCO-Kurzkupplung.
Im beigelegten Zurüstbeutel nden Sie auch kleine
vorbildgetreue Steckteile für eine erweiterte Aufrüs-
tung Ihres Modells (Fig. 2), die Sie bitte vorsichtig
montieren. Achtung! Kleben nur mit ausdrück-
lichem Hinweis.
Mehrzugbetrieb: Zuerst Lokgehäuse abneh-
men (Fig. 3). Danach den Brückenstecker aus der
Schnittstelle entfernen (diesen sorgsam aufbe-
wahren). Danach den Stecker des Steuerbausteins
lagerichtig einsetzen (siehe Fig. 5).
Ausführung für Wechselstrom:
siehe Fig. 11
<<Lichtfunktion 1>>
<<LText1>>

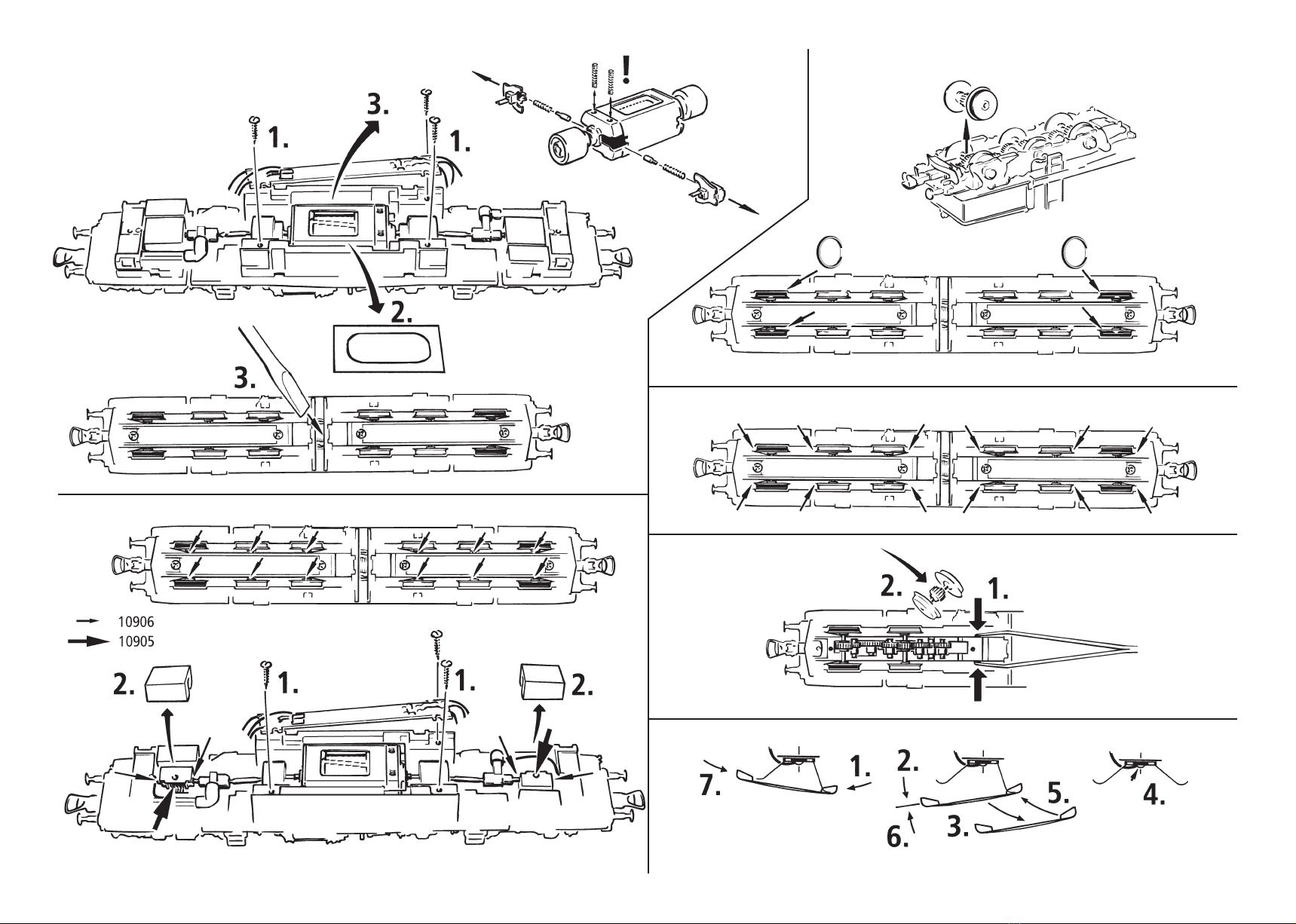

Damit Ihnen Ihr Modell lange Freude bereitet, sind
regelmäßig (ca. alle 30 Betriebsstunden) gewisse
Servicearbeiten notwendig:
1. Reinigung der Radstromkontakte: Rad-
stromkontakte können auf unsauberen Schienen
leicht verschmutzen. Entfernen Sie vorsichtig mit
einem kleinen Pinsel den Schmutz an den in Fig.
9 gekennzeichneten Stellen. Dazu zuerst <<DG od.
GD>> abnehmen (Fig. 4) und die Radsätze heraus-
nehmen (Fig. 8).
2. Schmierung: Versehen Sie die im Schmier-
plan in Fig. 7 gekennzeichneten Stellen mit nur
kleinen Öltropfen. Dazu zuerst das Lokgehäu-
se abnehmen (Fig. 3). Wir empfehlen den ROCO
Öler Art.-Nr. 10906. Fürs Schmieren der Getrie-
beteile (Zahnräder, Schnecke) empfehlen wir das
ROCO-Spezialfett Art.-Nr. 10905. Im Falle der
Schmierung diese Teile nicht ölen.
3. Haftreifenwechsel: Zuerst <<DG od. GD>>
abnehmen (Fig. 4). Danach den Radsatz heraus-
nehmen und die Haftreifen mit einer Nadel od.
mit einem feinen Schraubendreher abziehen (Fig.
8). Beim Aufziehen der neuen Haftreifen darauf
achten, dass diese sich nicht verdrehen.
4. Kohlebürstenwechsel: Lokgehäuse abneh-
men (Fig. 3). Danach wird der Motor ausgebaut und
die Kohlebürsten ausgewechselt (Fig. 6).
Zusammenbau: Bitte achten Sie beim Zusam-
menbau auf die richtige Lage der Kontakte.
211

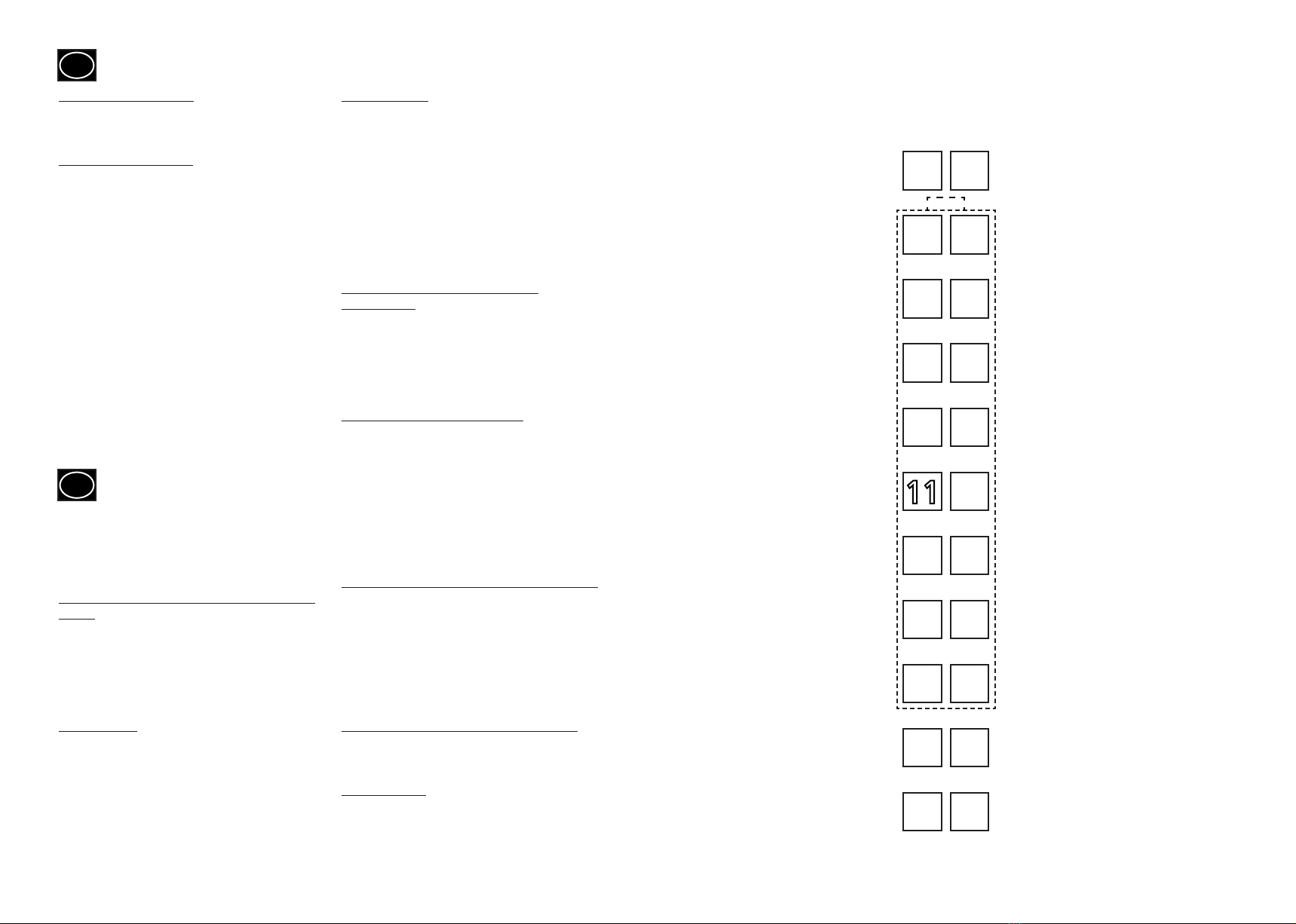

Decoder interface
1
3
5
7
9
13
15
17
19
21
2
4
6
8
10
12
14
16
18
20
22
Plux16
GB
GB
Starting locomotive operation
Maintenance of the model
Aux. 6 (F6) Aux. 7 (F7)
GPIO/C
Zugbus-Clock / GPIO/B
Masse GND
Front light, Drivers cab 1
V (+)
Twist protection
Front light, Drivers cab 2
Speaker A
Speaker B
Aux. 4 (F4)
Aux. 3 (F3) Driver‘s cabin light
GPIO/A / Zugbus-Data
DC (+) Elko
Engine right (+)
Engine left (-)
Track/Pick up right
Track/Pick up left
Aux. 1 (F1) red Taillight, Drivers cab 2
Aux. 2 (F2) red Taillight, Drivers cab 1
Aux. 5 (F5)
Unwrap model: Take out the model cautiously
with foil (g. 1).
Operating instructions: Before use is advisab-
le to let the loco go around about 30 minutes for-
wards an 30 minutes backwards without load, to
obtain an optomal circuit and best tractive power.
The smallest radius this model should run is R2 of
the ROCO track system (R2 = 358 mm).
Your locomotive will run smoothly on clean tracks
only. For this purpose we recommend using item
no. 46400, Roco track cleaning van, or item
no. 10002, Roco track cleaning rubber, for
remo-ving heavy dirt.
Fittings: Operation is possible with different
couplings (g. 2). We recommend using the Roco
close coupling.In the enclosed accessory bag you
will nd small kits to be tted on your locomotive.
Please mount them cautiously.
Attention! Use glue only if indicated (g. 2).
Running in digital mode:
Remove the jumper from the interface.
Finally put the plug of the chip into the interface
as shown in g. 5.
A.C. operation: see g. 11
To enjoy your model for a long time, it is neces-
ary to service it regulary (i.e. after it has been in
ope-ration for approximately 30 hours).
1. Cleaning of wheel contacts: Wheel cont-
acts easily get dirty on tracks which are not en-
tirely clean. Use a small brush to remove dirt
from spots marked in g. 9. First you have emoved
<<DG od. GD GB>> and taken out the wheel set
(g. 4, g. 8)
2. Lubrication: Apply tiny oil drops to spots
marked in g. 7. Prior to lubrication dismantle lo-
comotive (g. 3). We recommend using item no.
10906, Roco oiler. For lubrication the gearparts
(e.g. cogwheels, worm) we whould recommended
our Roco special grease (item no. 10905).
Attention: Please do not oil these parts when
using our grease.
3. Change of traction tyre: Remove the <<DG
od. GD GB>> (g. 4). Take out wheel set and
remove traction tyre using a pin or a ne
screwdriver (g. 8). When pressing on the new
traction tyre please avoid twisting it.
4. Carbon Brush Changing: First remove loco
body (g. 3), and then the motor (g. 6).
Assembly: During assembly please take care of
correct position of contacts.
10 3

Interface électrique
1
3
5
7
9
13
15
17
19
21
2
4
6
8
10
12
14
16
18
20
22
Plux16
FMise en service de votre locomotive
FEntretien préventif du modèle
Aux. 6 (F6) Aux. 7 (F7)
GPIO/C
Zugbus-Clock / GPIO/B
Masse GND
Avant la lumière, Cabine 1
V (+)
Torsion protection
Avant la lumière, Cabine 2
Haut-parleur A
Haut-parleur B
Aux. 4 (F4)
Aux. 3 (F3) Éclairage cabine
GPIO/A / Zugbus-Data
DC (+) Elko
Droit du moteur (+)
Gauche du moteur (-)
Rail/Frotteur droit
Rail/Frotteur gauche
Aux. 1 (F1) Feu arrière rouge, Cabine 2
Aux. 2 (F2) Feu arrière rouge, Cabine 1
Aux. 5 (F5)
Déballage du modèle: Veuillez sortir la loco-
motive de son emballage avec précaution et à l’ai-
de du lm transparent.
Conditions de rodage: An d’assurer les meil-
leurs conditions de marche tranquille et de tracti-
on puissante à votre modèle nous vous conseillons
un rodage du modèle de 30 minutes environ en
marche avant et d’autres 30 minutes en marche
arrière. Pendant cette période la marche doit se
faire “haut le pied”. Le rayon monimal admissible
du modèle present est xé à 358 mm, soit le rayon
R2 des voies Roco.
Un marche impeccable de votre modèle n’est
réalisable que sur des voies vraiment propres. A
ces ns nous vous recommandons notre wagon-
nettoyeur Roco réf. 46400 ou - en cas d’un
encrassement plus considérable de la voie - notre
gomme de nettoyage Roco réf. 10002.
Les attelages: En vue d’une exploitation pra-
tique sur votre réseau vous pouvez choisir par-
mi plusieurs types d’attelages conformes aux
différents systèmes d’attelage pratiqués en H0
(voir g. 2). Nous vous recommandons l’emploi
de l’attelage court Roco.Le sachet joint com-
prend entre autres des petites pièces de nition
conformes à la réalité et à ropporter avec
précaution par le modéliste (g. 2+3), si désiré.
Attention: N’utilisez de la colle qu’aux endroits
expressément indiqués aux des-sins!
Exploitation en télécommande
multi-trains:
Enlevez la che de shuntage de l‘interface (à con-
server!) et enchez nalement la che du module
de télécommande aux prises de l‘interface.
Veillez à la position correcte de la che
(voir g. 8).
Version en courant alternatif:
voir g. 11
Pour garantir un fonctionnement impeccable de
votre modèle au l de longues années veuillez
assurer régulièrement (environ tous les 30 heures
d’exploitation) certains travaux d’entretien:
1. Nettoyage des lames de courant aux
roues: Les lames de contacts risquent de s’en-
crasser rapidement sur des voies poussiéreuses.
Démontez d‘abord <<DG od. GD F>> (g. 4).
Délogez ensuite les essieux bandagées (g. 8).
Veuillez enlever la poussière aux endroits mar-
qués à la g. 6 à l’aide d’un petit pinceau souple.
2. Graissage: N’appliquez qu’une tout peti-
te goutte aux endroits indiqués par le plan de
graissage (g. 9) après avoir démonté la caisse de
la locomotive (g. 4). Nous vous recommandons
le graisseur à huile Roco réf. 10906. Pour
graisser les engrenages (roues dentées, vis sans
n) nous vous conseillons la graisse spéciale
Roco réf. 10905 pour engrenages en matières
synthétiques. Lorsque vous utilisez cette graisse il
faut éviter d’huiler ces composants.
3. Échange des bandages d’adhérence:
Dé- montez d’abord <<DG od. GD F>> des
en-grenages (g. 5). Délogez ensuite les essieux
ban-dagées et enlevez, à l’aide d’une aiguille ou
d’un tourne-vis n, les bandages d’adhérence (g.
6+7). Lors du montage des nouveaux bandages
veuillez veiller à ce que les bandages ne soient
pas tor-dues.
4. Remplacement des balais du moteur: Dé-
montez la caisse (voir g. 4). Démontez ensuite le
moteur et échangez le balais (g. 10).
L’assemblage: Lors de l’assemblage veuillez
veiller à la position correcte des lames de contact.
49

85
Fig. 6
Fig. 7
Fig. 8
Fig. 9
Fig. 11
Fig. 10
Fig. 6

7
6
Fig. 1 Fig. 2 Fig. 2
Fig. 5
Fig. 4
Fig. 3
Achtung! Vorher die Griffstangen des Mittelgehäuses unten aushängen!
Attention! First unhook the handle bars of the center housing!
Fig. 3c
Fig. 3a
Fig. 3b
Decoder 16-pin
!
Decoder 22-pin
(empf./Rec. 10896 / 10891)
