roco Gruppo 736, FS Series User manual

www.roco.cc
Dampokomotive Gruppo 736, FS
Steam locomotive Gruppo 736, FS
Locomotiva a vapore Gruppo 736, FS
Handbuch
Manual
Manuale
72158
72159
PluX
22
78159
8072158920.indd 1 28.11.2016 13:22:43

2
2

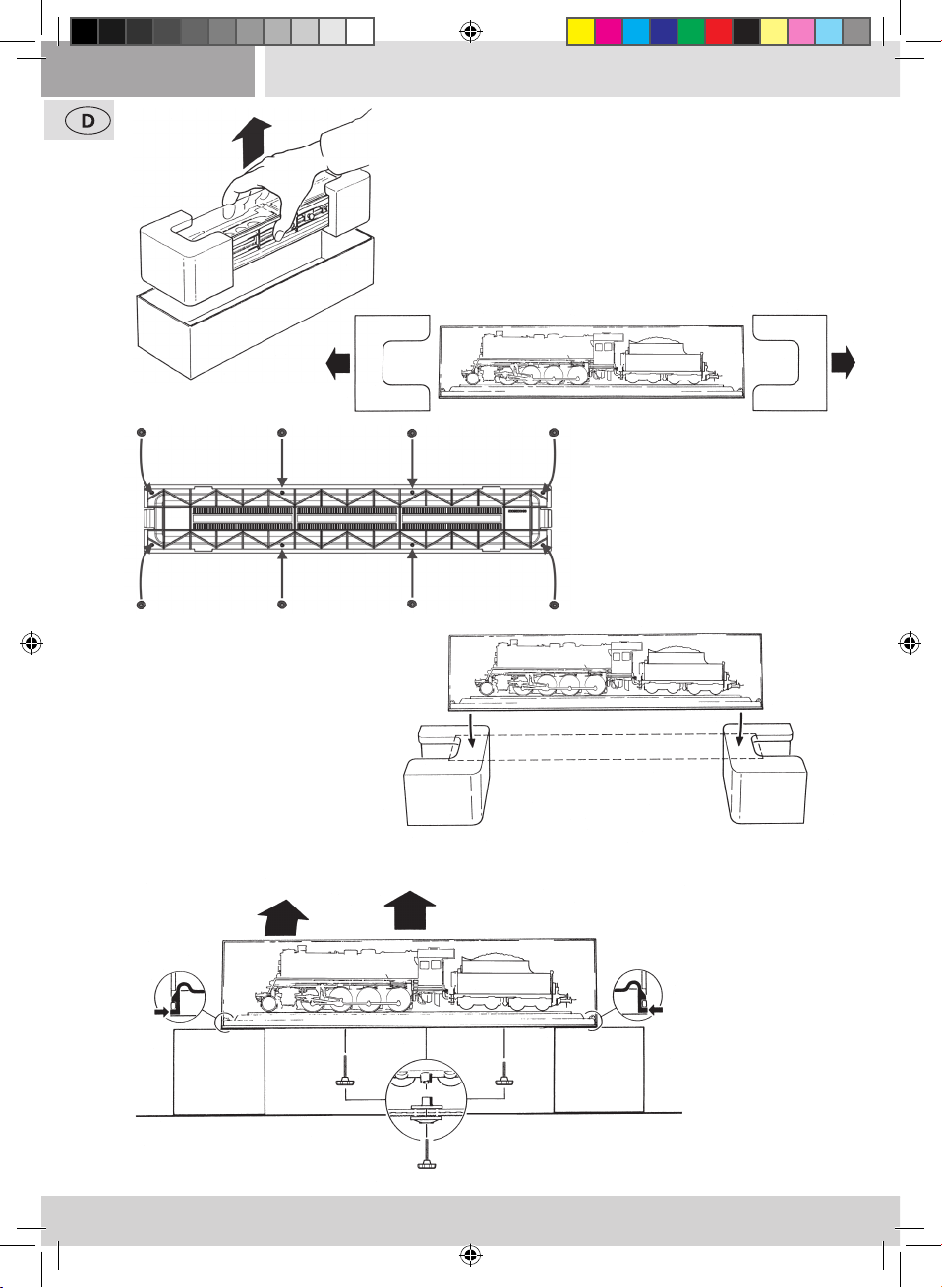

Auspacken des Modells!
Unwrap model!
Disimballaggio del modello!
1.
2. 2.
4.
5.
6.
3.
5.
7.
8.
8072158920.indd 2 28.11.2016 13:22:44

3
3
Einleitung .......................................................................................................................... 4
Inbetriebnahme ihrer Lokomotive
▪ Vor der ersten Inbetriebnahme ...................................................................................... 5
▪ Einfahren des Modells ................................................................................................... 5
▪ Betriebsbedingungen ..................................................................................................... 5
▪ Aufrüstung ..................................................................................................................... 5
▪ Nachrüsten eines PluX Decoders (Nur für Artikel 72158) .............................................. 6
Wartung und Pege Ihres Modells
▪ Entkuppeln von Lok und Tender .................................................................................... 6
▪ Reinigung der Radstromkontakte .................................................................................. 6
▪ Schmierung ................................................................................................................... 7
▪ Haftreifenwechsel .......................................................................................................... 7
▪ Kohlebürstenwechsel ..................................................................................................... 8
▪ Schleiferwechsel............................................................................................................. 8
▪ Zusammenbau .............................................................................................................. 8
Schaltbare Lichtfunktionen................................................................................................ 9
Der Sounddecoder (Nur für Artikel 72159 und 78159)
▪ Funktionstastenbelegung der Dampokomotive Gruppo 736 (Auslieferungszustand)... 10
▪ Lokeinstellungen ........................................................................................................... 10
▪ CV-Liste der Dampokomotive Gruppo 736, FS.............................................................. 11
▪ Betrieb mit DCC-Zentrale (
multi MAUS/ multi MAUSpro)................................................ 12
▪ Zusatzfunktion .............................................................................................................. 12
▪ Betrieb mit Märklin1) 6021 ............................................................................................. 12
▪ Programmieren mit Märklin1) 6021 ................................................................................ 12
▪ Betrieb mit Märklin1) Mobile Station ........................................................................ 12 – 13
▪ Programmieren mit Märklin1) Mobile Station ................................................................ 13
Ersatzteilliste ................................................................................................................ 36 –41
Inhaltsverzeichnis
Zeichenerklärung
Gleichstrom mit Schnittstelle
Gleichstrom mit Sound und Decoder
1)„Märklin“ ist ein eingetragenes Warenzeichen der Geb. Märklin & Cie. GmbH, Göppingen
2) „Motorola“ ist ein eingetragenes Warenzeichen der Motorola Inc., Tempe-Phoenix (Arizona/USA)
Plux
22
Wechselstrom mit Sound und Decoder
8072158920.indd 3 28.11.2016 13:22:44

4
4
Einleitung
Lieber Modellbahnfreund,
vielen Dank für den Kauf unseres Modells der Dampokomotive Gruppo 736, FS. Die vorlie-
gende Betriebsanleitung soll Ihnen helfen, die umfangreichen Funktionen Ihrer Dampoko-
motive Gruppo 736, FS zu nutzen.
Wir wünschen viel Vergnügen und eine Gute Fahrt!
Ihr Roco-Team
Achtung! Gilt für Sound-Ausführung! Bei Verwendung eines anderen Sounddecoders anstatt des werkseitig ein-
gebauten ZIMO-Sounddecoders ist zu beachten, dass die Decoder-Ausgangsspannung am Kondenatorausgang
maximal 15V betragen darf.
8072158920.indd 4 28.11.2016 13:22:44

5
5
72159 72158
PluX
22
78159
Inbetriebnahme ihrer Lokomotive
▪ Vor der ersten Inbetriebnahme
Um schlechte Laufeigenschaften oder Schäden zu vermeiden müssen die Kuppelstangenlager vor der ersten Inbe-
triebnahme an Ihrer Lokomotive geölt werden. Hierzu empfehlen wir den ROCO-Öler 10906.
▪ Einfahren des Modells
In den ersten fünf Minuten sollte Ihre Lokomotive mit mittlerer Geschwindigkeit fahren. Es empehlt sich, die
Lok 30 Minuten vorwärts und 30 Minuten rückwärts ohne Belastung einlaufen zu lassen, damit Ihr Modell einen
optimalen Rundlauf und beste Zugkraft bekommt.

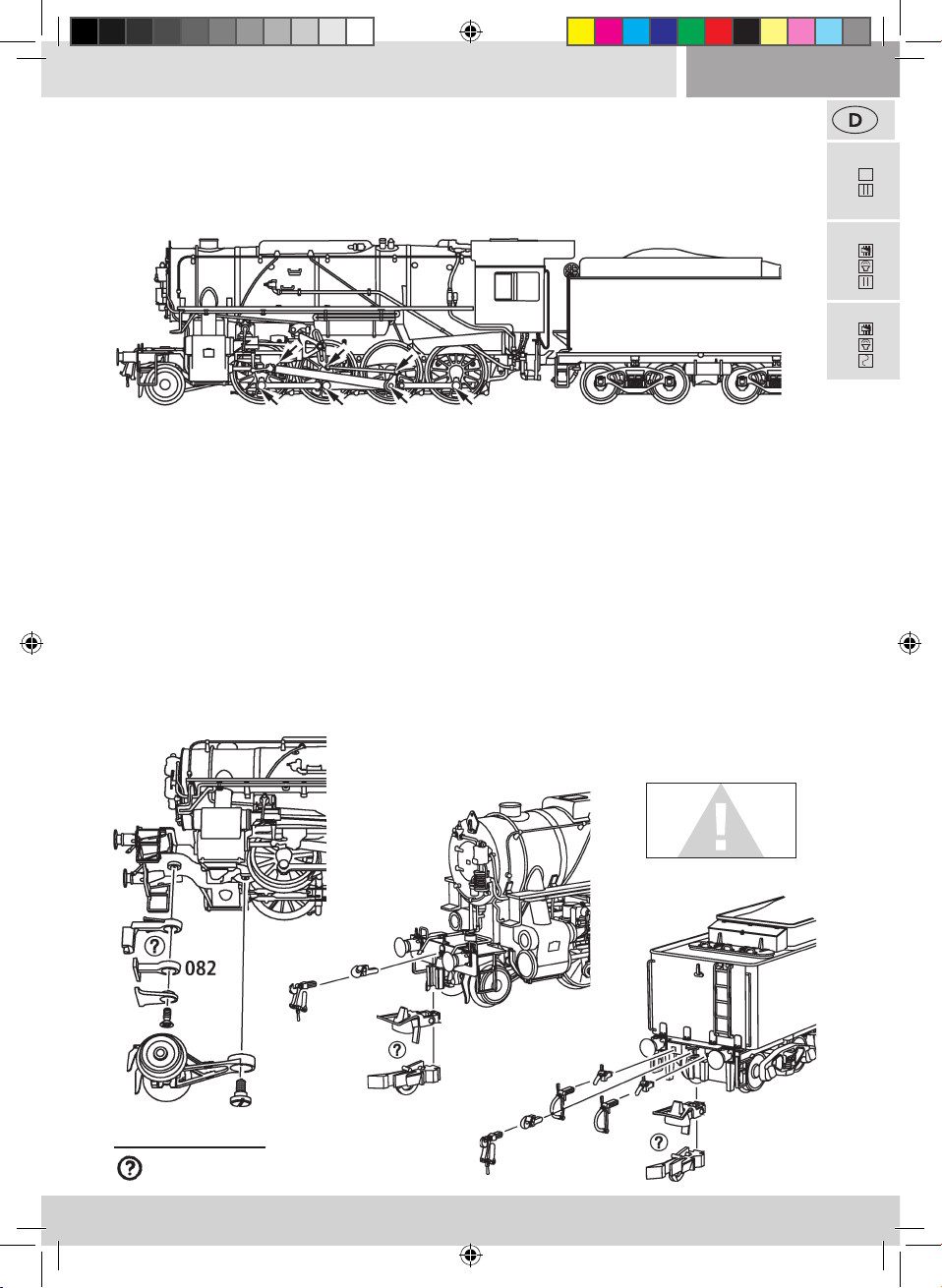

▪ Betriebsbedingungen
Der kleinste befahrbare Radius für dieses Modell ist R2 (358 mm) des ROCO-Gleissystems. Der einwandfreie Lauf Ihrer
Lokomotive ist nur auf sauberen Schienen gewährleistet. Hierzu empfehlen wir den ROCO-Schienenreinigungswagen
Art. Nr. 46400 und bei etwas stärkerer Verschmutzung den ROCO-Schienen-Reinigungsgummi Art.Nr. 10002.

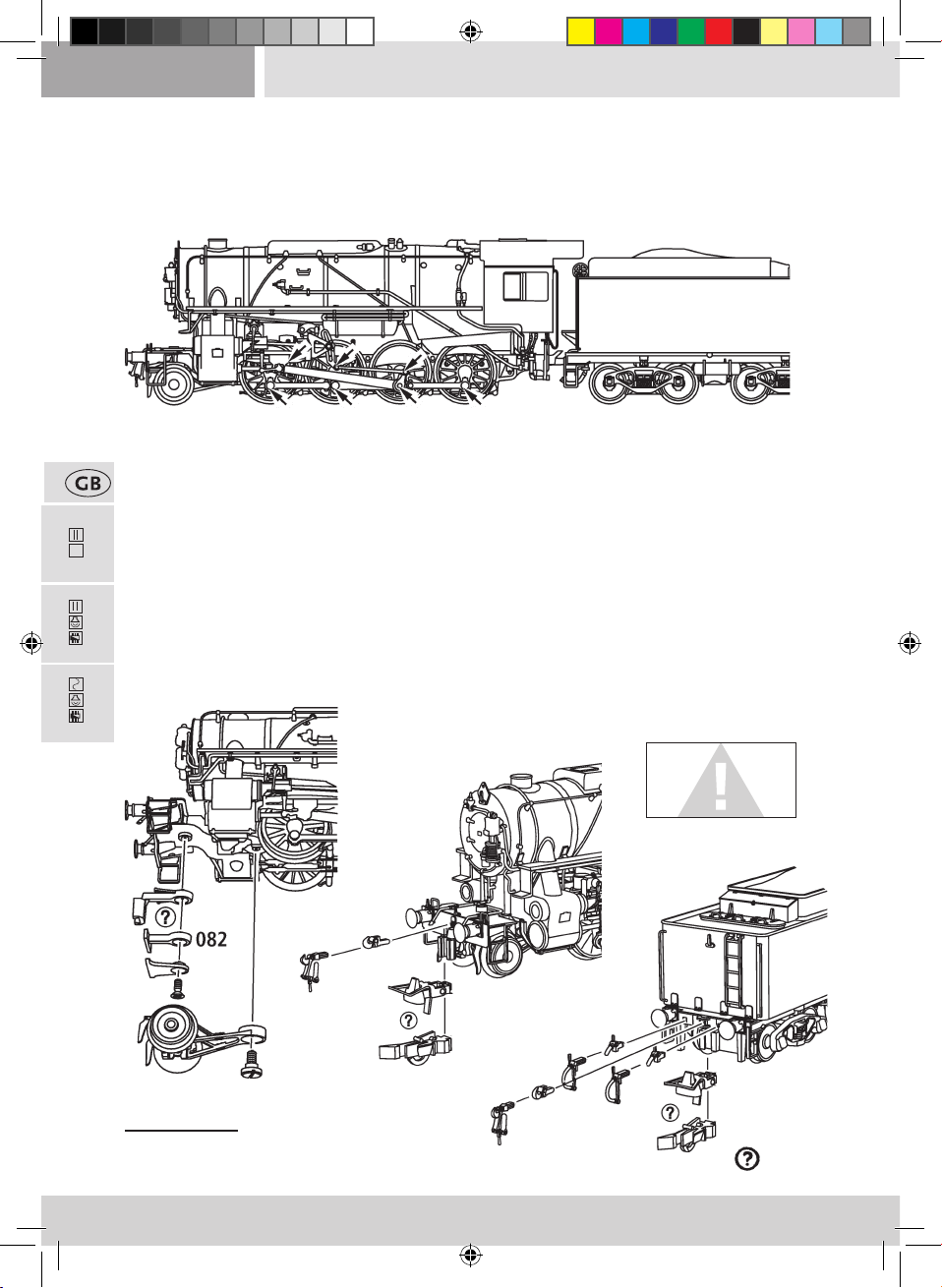

▪ Aufrüstung
Sie können für ihren Fahrbetrieb unter verschiedenen Kupplungen wählen. Wir empfehlen den Einsatz der
ROCO-Kurzkupplung. Im beigelegten Zurüstbeutel nden Sie auch kleine vorbildgetreue Steckteile für eine erwei-
terte Aufrüstung Ihrer Lokomotive, die Sie bitte vorsichtig montieren.
Wahlweise
Kleben nur mit
ausdrücklichen
Hinweis!
5
8072158920.indd 5 28.11.2016 13:22:44

6
6
72158
PluX
22
72159 78159
Wartung und Pege des Modells
Damit Ihnen Ihre Lokomotive lange Freude bereitet, sind regelmäßig (ca. alle 30 Betriebsstunden) gewisse
Servicearbeiten zweckmäßig.

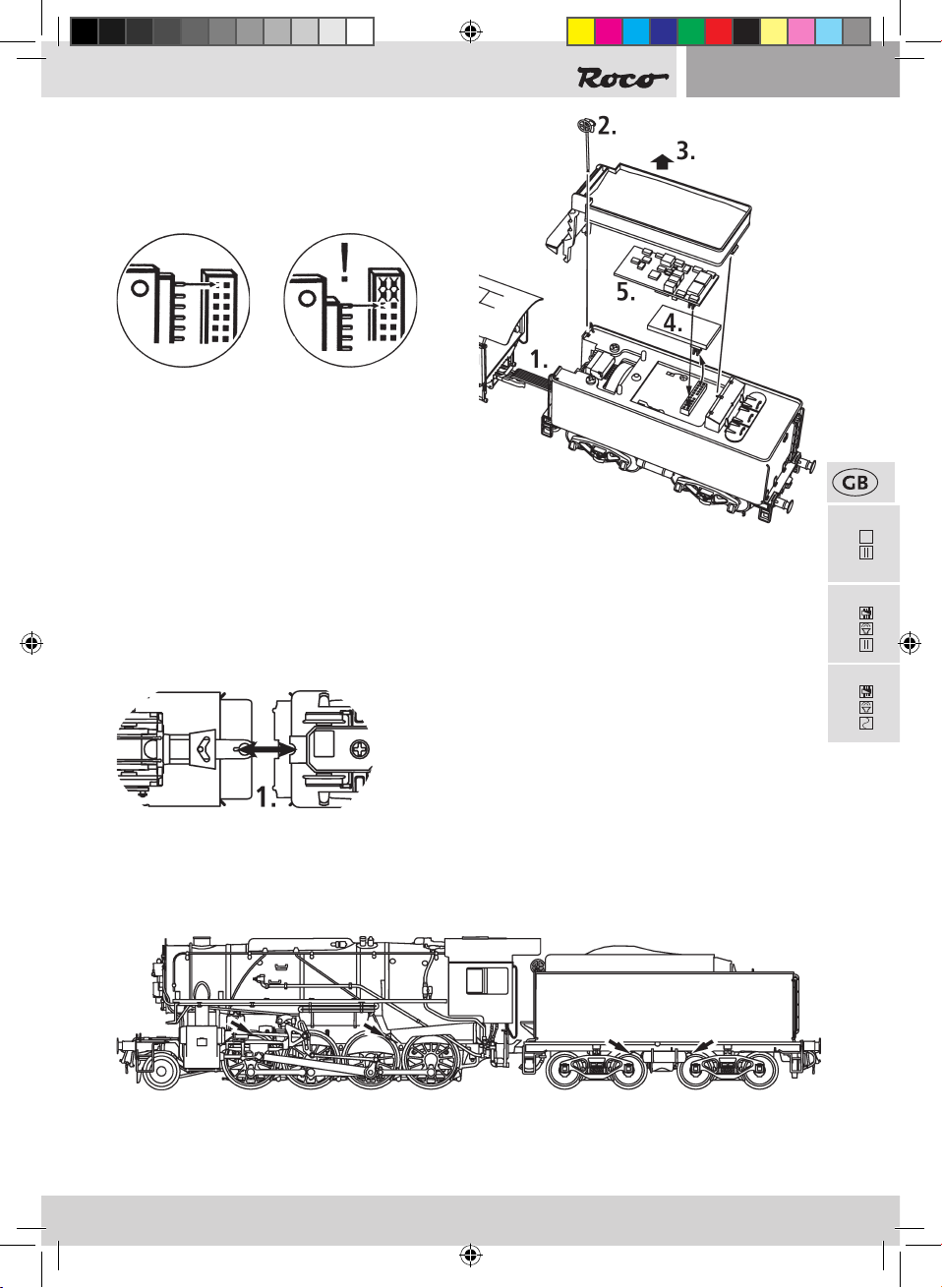

Bevor Sie mit der Pege und Wartung des Modells beginnen entkuppeln Sie zuerst die Lokomotive vom Tender.
▪ Entkuppeln von Lok und Tender
▪ Reinigung der Radstromkontakte
Radstromkontakte können auf unsauberen Schienen leicht verschmutzen. Bitte entfernen Sie vorsichtig mit einem
kleinen Pinsel den Schmutz an den gekennzeichneten Stellen.
▪ Nachrüsten eines PluX Decoders (nur für Artikel 72158)
Den Brückenstecker aus der Schnittstelle entfernen (sorgsam
aufbewahren). Dann den PluX-Decoder lagerichtig einsetzen.
Decoder 16-pin
(10880/10882)
Deoder 22-pin
(10881/10883)
8072158920.indd 6 28.11.2016 13:22:44

7
7
72159 72158
PluX
22
78159

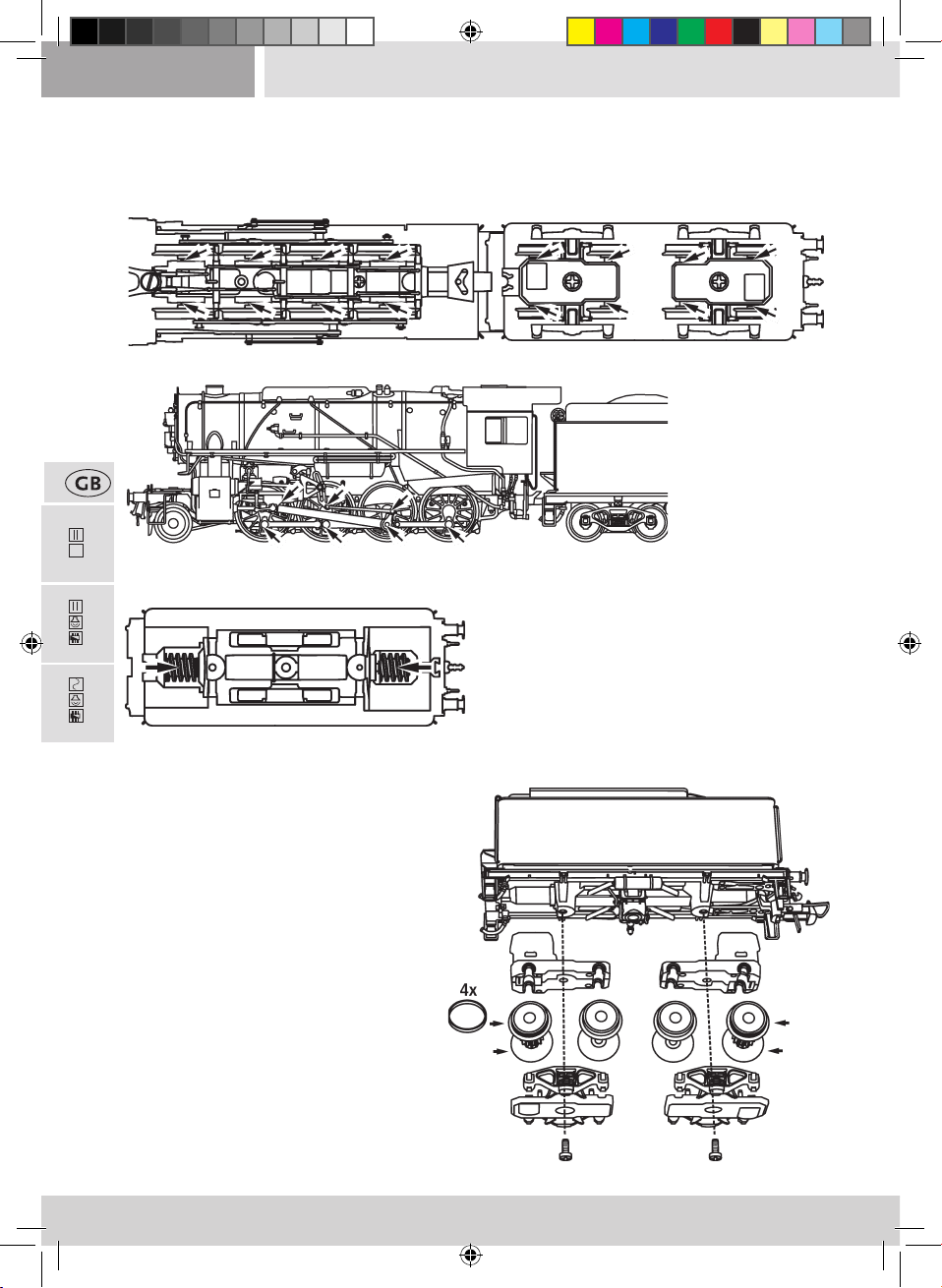

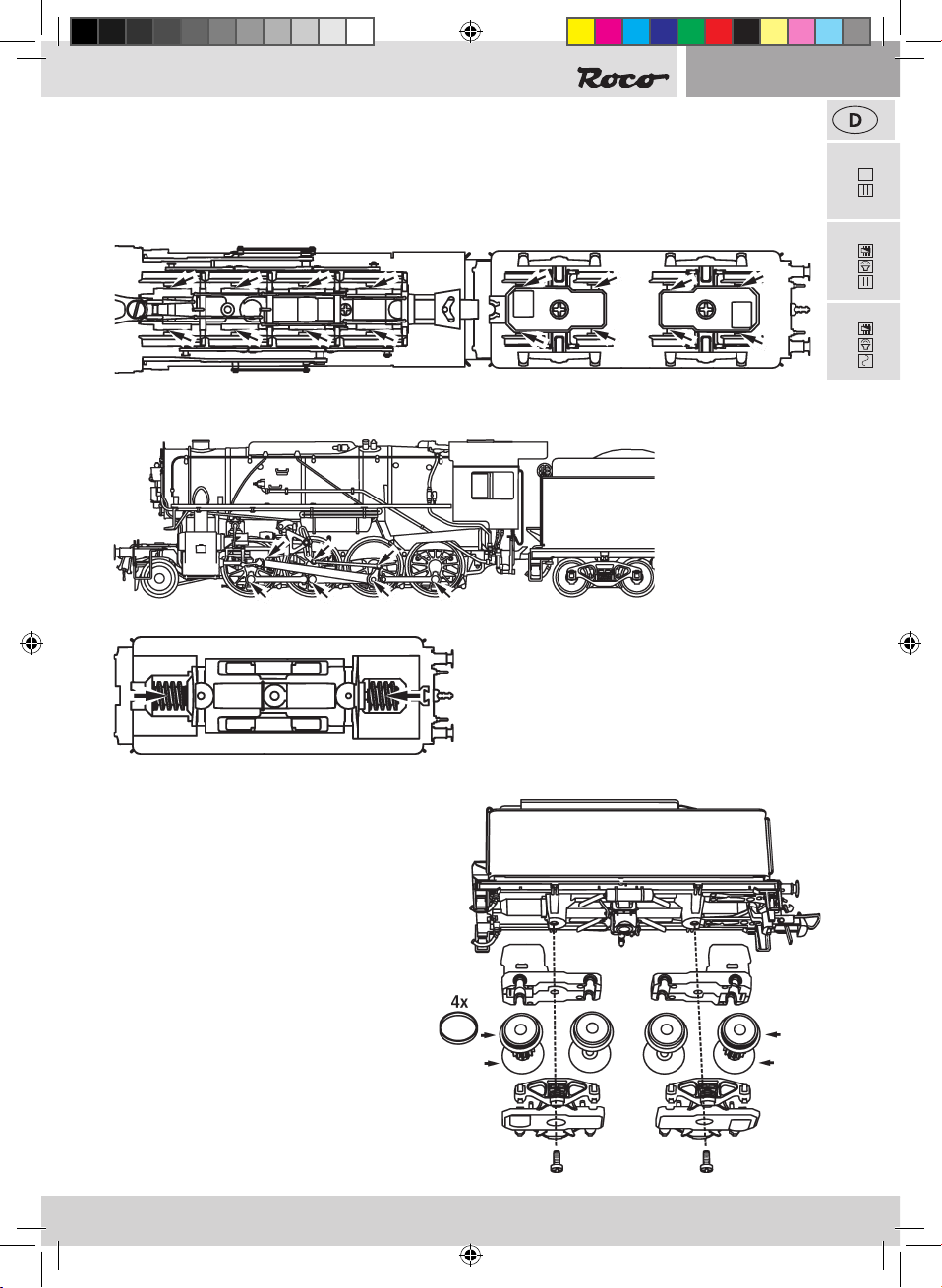

▪ Schmierung
Versehen Sie die im Schmierplan gekennzeichneten Stellen mit nur kleinen Öltropfen. Wir empfehlen den ROCO-
Öler Art. Nr 10906. Dazu erst das Tendergehäuse abnehmen (siehe Kapitel: Entkuppeln von Lok und Tender).
Zur Schmierung der Getriebeteile (Zahnräder, Schne-
cke) empfehlen wir das ROCO-Spezialfett 10905. Im
Falle der Schmierung diese Teile bitte nicht ölen.
▪ Haftreifenwechsel
Die Haftreifen mit einer Nadel oder mit einem fei-
nen Schraubendreher abziehen. Beim Aufziehen der
neuen Haftreifen bitte darauf achten, dass dieser
sich nicht verdreht.
8072158920.indd 7 28.11.2016 13:22:44

8
8
72158
PluX
22
72159 78159

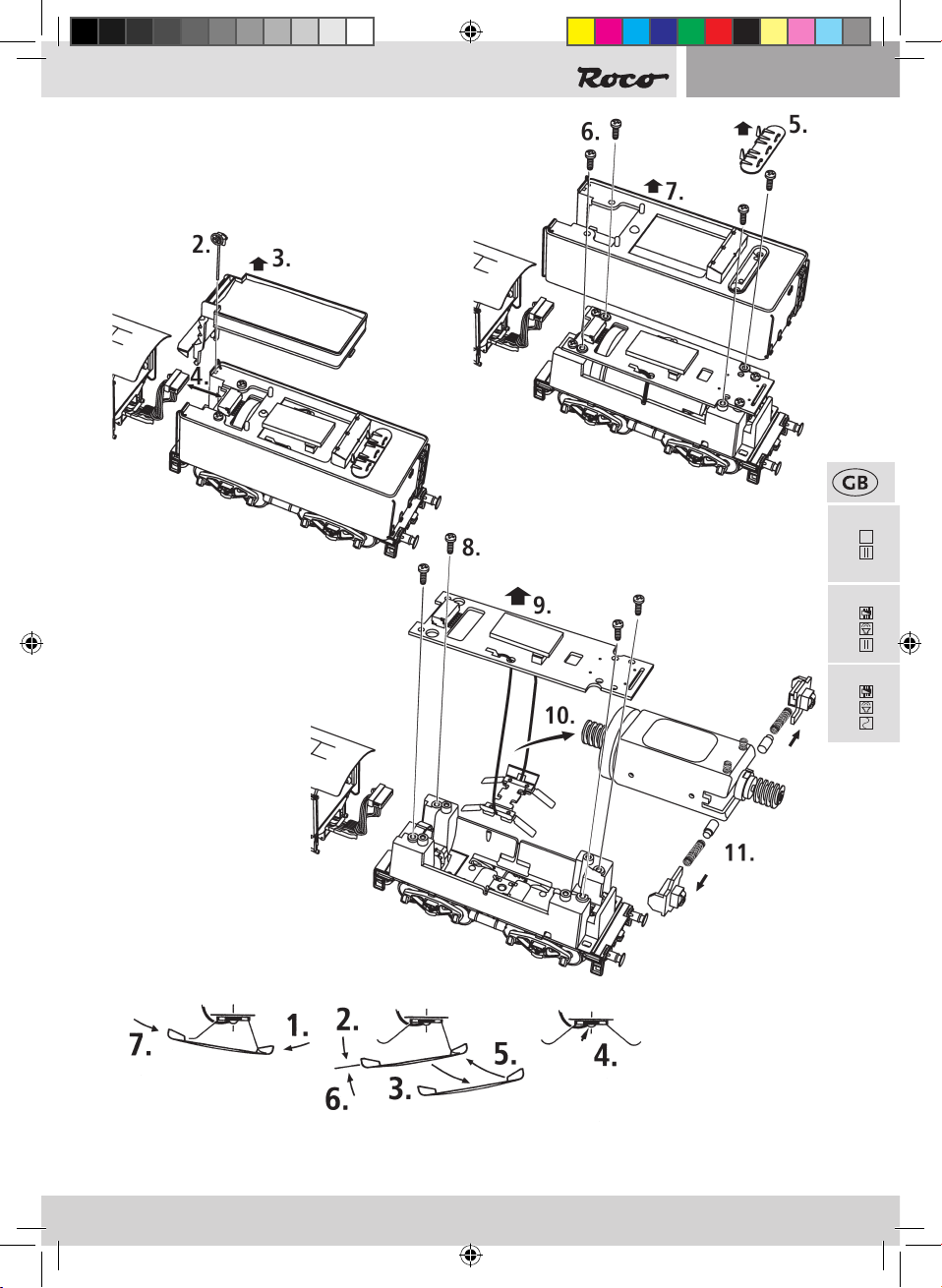

▪ Kohlebürstenwechsel
Entkuppeln von Lok und Tender (sie Kapitel: Entkup-
peln von Lok und Tender) Tendergehäuse abnehmen.
Danach wird der Motor ausgebaut und die Kohlebür-
sten ausgewechselt.
▪ Zusammenbau
Achten Sie beim Zusammenbau wieder auf die richtige Lage der Kontakte!
▪ Schleiferwechsel (nur für 78159)
8072158920.indd 8 28.11.2016 13:22:45

9
9
72159 72158
PluX
22
78159
ON
12
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
12
ON
OFF
ON
OFF
ON
OFF
ON
OFF

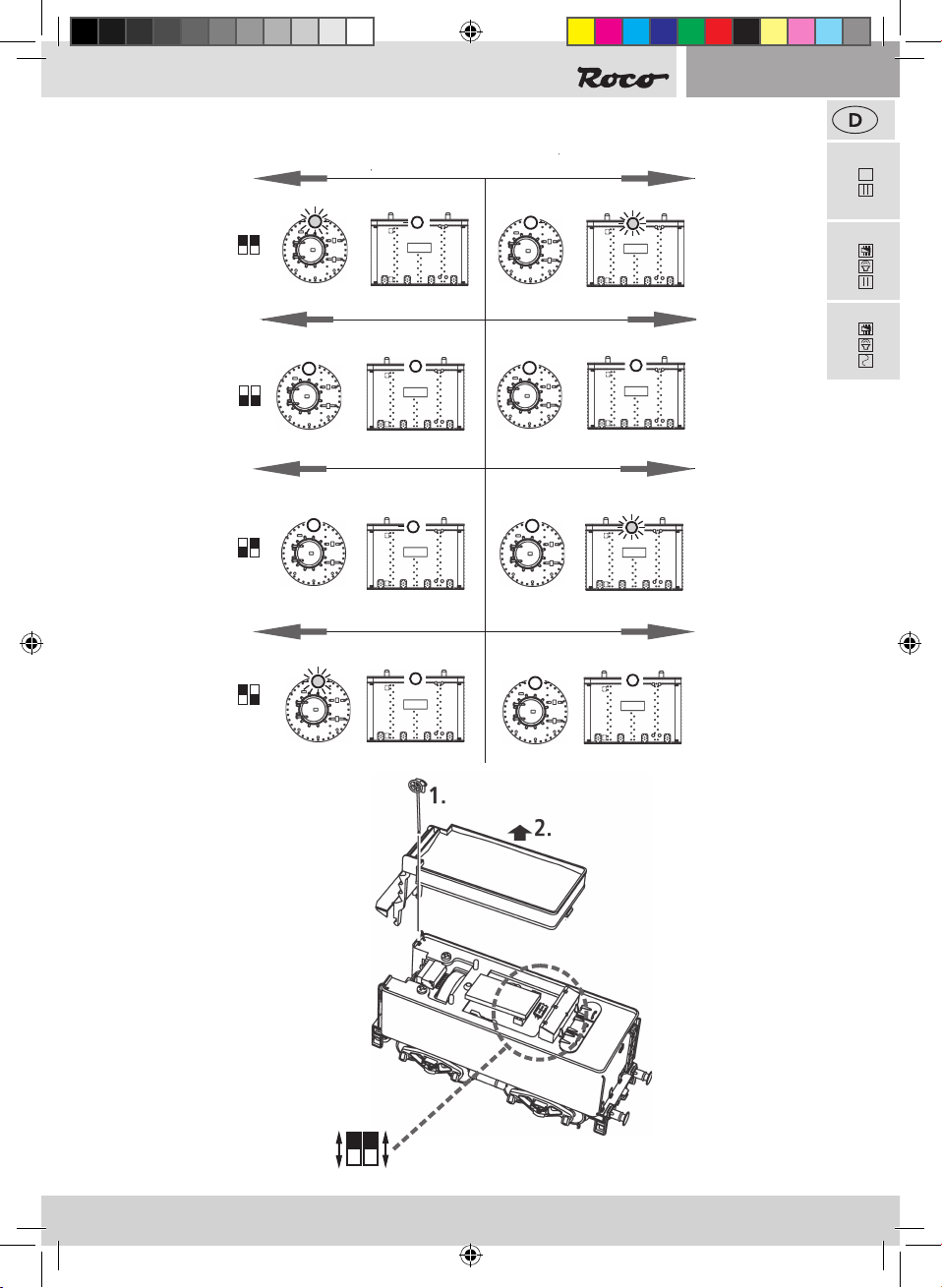

Schaltbare Lichtfunktionen
Fahrtrichtung Fahrtrichtung
8072158920.indd 9 28.11.2016 13:22:45

10
10
72159 78159
▪ Lokeinstellungen
Der in dieser Lok enthaltene Sounddecoder der Firma ZIMO wurde optimal auf die Lok eingestellt. Dennoch kön-
nen Sie viele Decoder-Eigenschaften Ihren Wünschen anpassen. Dazu lassen sich bestimmte Parameter (die so
genannten CVs – Conguration Variable – oder Register) verändern.
Prüfen Sie aber vor jeder Programmierung, ob diese tatsächlich notwendig ist. Falsche Einstellungen können dazu
führen, dass der Decoder nicht richtig reagiert.
Für einen hohen Fahrkomfort ist der Decoder werkseitig auf 28/128 Fahrstufen vorprogrammiert. Damit ist er mit
allen modernen DCC- und Motorola2)-Steuergeräten einsetzbar.
Der Sounddecoder wurde speziell für die zusätzlichen Funktionen verändert und darf nicht gegen einen
im Handel erhältlichen Decoder ausgetauscht werden.
Soll die Lok umprogrammiert werden, darf nur die Lok auf dem Programmiergleis stehen.
▪ Funktionstastenbelegung der Dampokomotive Gruppo 736, FS (Auslieferungszustand)
Die Lok ist ab Werk auf die Adresse 03 eingestellt.
F-Taste Funktion
F0 Licht EIN/AUS
F1 Fahrsound EIN/AUS
F2 Pfeife
F3 Pfeife
F4 Schanerp
F5 Kohleschaufeln
F6 Rangiergang
F7 Luftpumpe
F8 Injektor
F9 Kupplung
F10 Lichtmaschine
F11 Abschlammen
F12 Pfeife
F13 Entwässern (nur wenn F1 aktiv ist)
F14 Mute - Taste
F15 Weichenquietschen
F20 Klapperschlange
Motorola 2)
1.Adresse
Motorola 2)
2.Adresse
Der Sounddecoder

10
8072158920.indd 10 28.11.2016 13:22:45

72159
78159
11
11
10
CV Name Werte Default
Werte
1Adresse (= kurze Adresse) 01 – 99 3
2Anfahrspannung (kleinste Kriechgeschwindigkeit) 01 – 252 8
3Beschleunigungszeit (vom Stillstand bis Maximalgeschwindigkeit) 00 – 255 30
4 Bremszeit (von Maximalgeschwindigkeit bis Stillstand) 00 – 255 16
5 Maximalgeschwindigkeit 00 – 252 160
6 Mittengeschwindigkeit (bei mittlerer Fahrstufe)
Wert 1 entspricht 1/3 von Vmax. (CV5)
00 – 252 1
7 Decoderversionsnummer (nur lesen! Lesbar nur an lesefähigen Ver-
stärkern/Zentralen).
Wichtig! Für die Nutzung der
multi MAUS zum Erreichen von CV´s
größer als CV255: Mit der kurzfristigen Programmierung der CV7 wird
nur der anschließende Programmierzugri mit dem Wert 10 um 100
CV-Plätze erhöht (also CV166 greift dann z.B. auf CV266 zu!) Wert 20
um 200 CV-Plätze erhöht
8 Reset-Funktion Zurücksetzen aller Werte auf Werkseinstellung;
(An lesefähigen Verstärkern/Zentralen ist die Herstellererkennung
lesbar)
08 = Reset
13 Analogmodus F1 bis F8 (00 – keine Funktion im Analogmodus)
01 – Funktion F1 02 – Funktion F2
04 – Funktion F3 08 – Funktion F4
16 – Funktion F5 32 – Funktion F6
64 – Funktion F7 128 – Funktion F8
Achtung! Beim Aktivieren von mehreren Funktionen über die CV‘s im
Analogbetrieb, kommt es zur gleichzeitigen Ausführung
00 – 255 1
14 Analogmodus F9 bis F12, sowie Stirnlicht
04 – Funktion F9
08 – Funktion F10
16 – Funktion F11
32 – Funktion F12
64 – Analogbetrieb ohne Verzögerung möglich (CV3, CV4)
128 –Analogbetrieb geregelt
00 – 255 195
17+
18
Lange Adresse (Vorraussetzung: In CV29 ist die lange Adresse einge-
schalten)
100 – 9999
29 Einstellungen 14
266 Gesamtlautstärke aller Geräusche 00 – 255 64
287 Bremssoundschwelle (Je größer der Wert, umso früher wird beim
Bremsen das Bremsgeräusch gestartet)
00 – 255 100
▪ CV-Liste der Dampokomotive Gruppo 736, FS
8072158920.indd 11 28.11.2016 13:22:45

12
12
72159 78159
▪ Betrieb mit DCC-Zentrale ( multi MAUS/ multi MAUSpro)
Da die multi MAUS/ multi MAUSpro über 20 Funktionstasten und einer Lichttaste verfügt, ist die Bedienung beson-
ders komfortabel.
Programmierarten
Wir empfehlen: Direkt CV-Programmierung (byteweise) oder POM-Modus (Programmierung am Hauptgleis). Das
Programmieren ist im Handbuch der
multi MAUS/ multi MAUSpro beschrieben.
Auslesen:
Mit einer entsprechenden Ausrüstung (z.B. Z21 10820 / Rocomotion 10785 oder multiZENTRALEPRO 10830) können
Sie die Werte byte- und bitweise auslesen.
▪Zusatzfunktionen
Eine Fülle anderer, jedoch wohl recht selten benötigter Einstellmöglichkeiten hinsichtlich Fahrstufenkurve, Last-
nachregelungseinstellung oder Geräuschsynchronisation können Sie im ausführlichen Handbuch in Erfahrung
bringen. Bitte beachten Sie hierzu die Anleitung MX645P16 auf www.zimo.at
▪ Betrieb mit Märklin1) 6021
Mehr Funktionen
Sie haben beim ersten Probieren sicherlich bemerkt, dass im Auslieferungszustand nicht alle Funktionen wie in der
„Funktionstastenbelegung“ beschrieben erreichbar sind.
Um mehr Funktionen mit der Märklin1) 6021 ansprechen zu können gibt es für Sie die 2. „Adresse“. Diese ist im
Auslieferungszustand aktiviert und um eins höher als die reguläre Adresse.
Beispiel
Adresse (CV1) = 3 (Auslieferungszustand)
2. Adresse = 4
▪ Programmieren mit Märklin1) 6021
Hinweis: Der DIP-Schalter #2 an der Hinterseite der Märklin1) 6021 muss zum Programmieren ein-
geschalten sein.
1. Fahrtregler auf ‚0‘ stellen
2. stop + go ca. 1sec. drücken um Reset auszulösen (alternativ die Station Aus/Einstecken)
3. stop drücken
4. Adresse oder ‚80‘ eingeben
5. Während dem Betätigen der Fahrtrichtungsumkehr go drücken
6. CV bei Märklin1) 6021 zweistellig wie eine Lokadresse eingeben (CV1-79 möglich)
7. Fahrtrichtungsumkehr betätigen
8. Wert zweistellig eingeben (1-79 möglich, für den Wert 0: ‚80‘ eingeben)
▪ Betrieb mit Märklin1) Mobile Station
Achtung!
In der Märklin1) Mobile Station Datenbank sind nur Märklinloks enthalten.
Für das Anlegen von Roco Lokomotiven in der Märklin1) Mobile Station verwenden Sie dazu eine von zwei Univer-
salnummern 36330/37962. Diese sind folgendermaßen einzustellen:
8072158920.indd 12 28.11.2016 13:22:45

13
13
78159
▪ Programmieren mit Märklin1) Mobile Station
1. „ESC“-Taste drücken
2. Nach Rechts drehen „LOK ÄNDERN“ --> OK drücken
3. 2x nach Links drehen „REG“ --> OK drücken
4. Drehen bis der gewünschte CV blinkt --> OK drücken
5. Drehen bis der gewünschte Wert blinkt --> OK drücken
Die Lok bestätigt das Programmieren mit kurzem Blinken.
Der Wagen bestätigt das Programmieren mit Blinken der Innenbeleuchtung und zusätzlichen Tönen.
Lok in der Datenbank anlegen:
1. Der Drehregler muss auf 0 stehen
2. „Esc“-Taste drücken.
3. Mit Drehregler zu Menüpunkt „Neue Lok“.
4. Drehregler drücken.
5. Mit dem Drehregler zum Menüpunkt „Datenbank“.
6. Drehregler drücken.
7. Mit dem Drehregler eine der beiden Universalnummern auswählen (empfohlen wird mit der 36330 zu beginnen);
8. Drehregler drücken.
Einstellen der richtigen Adresse:
1. „Esc“-Taste drücken;
2. Mit dem Drehregler zu Menüpunkt „Lok ändern“.
3. Drehregler drücken;
4. Menüpunkt „Adresse“ wählen;
5. Drehregler drücken;
6. Die Adresse der Lok wählen;
7. Drehregler drücken.
Sollte die Lok jetzt nicht fahren, dann die Lok aus der Datenbank löschen:
1. „Esc“-Taste drücken;
2. Mit Drehregler den Menüpunkt „Lok löschen“ wählen
3. Drehregler drücken.
4. Nochmals Drehregler drücken um zu bestätigen.
Wiederholen Sie die Schritte
„Lok in der Datenbank anlegen“ (1 - 8) und ˝Einstellen der richtigen Adresse“ (1-7) mit der Nummer 37962.
Sollte es immer noch Probleme geben so löschen Sie nochmals die Lok aus der Datenbank.
Wiederholen Sie die Schritte
„Lok in der Datenbank anlegen“ (1 - 8) nur das Sie bei Punkt 5 zum Menüpunkt „Adresse“ gehen, und bei Punkt 7
die Adresse ihrer Lok einstellen.
Suchen Sie über den Drehregler das gewünschte Symbol aus, und bestätigen Sie die Eingabe mit dem Drehregler.
Die Funktionen F1– F4 können mit den 4 linken Tasten der Mobile Station aufgerufen werden. Dabei entspricht die
oberste Taste der Funktion F1. Die aktivierten Funktionen können aber nicht im Display angezeigt werden.
8072158920.indd 13 28.11.2016 13:22:45

14
14
Introduction .......................................................................................................................... 14
Starting locomotive operation
▪ Prior to initial commissioning ........................................................................................... 15
▪Running the model in ........................................................................................................ 15
▪ Operating instructions ...................................................................................................... 15
▪ Fittings ...............................................................................................................................15
▪ Retrofitting a PluX decoder (only for item 72158)............................................................... 16
Maintenance of the model
▪ Decoupling of locomotive and tender ............................................................................... 16
▪ Cleaning of wheel contact ................................................................................................ 16
▪ Lubrication ........................................................................................................................ 17
▪ Replacement of traction tyres ............................................................................................ 17
▪ Replacement of the carbon brushes .................................................................................. 18
▪ AC pick up (only for 78159)................................................................................................. 18
▪ Assembly ........................................................................................................................... 18
Switchable lighting functions................................................................................................ 20
The Sounddecoder (only for 72159 and 78159)
▪Steam locomotive Gruppo 736 function key allocation (delivery state) ............................ 21
▪ Locomotive Settings ......................................................................................................... 21
▪ CV- list for the Steam locomotive Gruppo 736, FS ............................................................ 22
▪ Operation with a DCC Command Station (
multi MAUS/ multi MAUSpro).......................... 23
▪ More Functions ................................................................................................................. 23
▪ Operation with Märklin1) 6021 .......................................................................................... 23
▪ Programming with Märklin1) 6021 ..................................................................................... 23
▪ Operation with Märklin1) Mobile Station ................................................................... 23 – 24
▪ Programming with Märklin1) Mobile Station ..................................................................... 24
Replacement parts ........................................................................................................ 36 – 41
Table of Content
Signs & symbols
Direct current with interface
Direct current with sound and decoder
Alternating current with sound and decoder
2) „Motorola“ is the registered trademark of the Motorola Inc., Tempe-Phoenix (Arizona/USA)
1) “Märklin“ is the registered trademark of the Gebr. Märklin & Cie. GmbH Göppingen
Plux
22
14
8072158920.indd 14 28.11.2016 13:22:45

15
15
14
Introduction
Dear model railway fan,
Thank you very much for purchasing our Steam locomotive Gruppo 736, FS model. These
operating instructions will help you to take advantage of the comprehensive functions of your
Steam locomotive Gruppo 736, FS .
We hope that you enjoy your product and wish you a pleasant journey!
Your Roco Team
Attention! Applies to sound design! When using a sound decoder that is not the factory-installed ZIMO sound
decoder, it must be ensured that the decoder output voltage on the capacitor output is no greater than 15 V.
8072158920.indd 15 28.11.2016 13:22:45

16
16
72158
PluX
22
72159 78159
Starting locomotive operation
▪Prior to initial commissioning
In order to prevent poor running characteristics or damage from occurring, the coupling rod bearings on your loco-
motive must be oiled prior to undertaking the initial commissioning. We recommend using the ROCO oiler 10906
▪ Running the model in
During the rst ve minutes the locomotive should run at medium speed. Before use is advisable to let the loco
go around about 30 minutes forwards and 30 minutes backwards without load, to obtain and optimal circuit and
best tractive power.
Optional
▪Fittings
Operation is possible with dierent couplings. We recommend using the Roco close coupling. In the enclosed
accessory bag you will nd small kits to be tted on your locomotive. please mount them cautiously.
▪ Operating instructions
The smallest radius this model should run is R2 (358 mm) of the Roco track system (model without tubes protecting
pistons). Your locomotive will run smoothly on clean tracks only. For this purpose we recommend using item no.
46400, Roco track cleaning van, or item no. 10002, Roco track cleaning rubber, for removing heavy dirt.
Use glue
only if
indicated!
16
8072158920.indd 16 28.11.2016 13:22:45

17
17
72159 72158
PluX
22
78159
16
▪ Retrofitting a PluX decoder (only for Item 72158)
Decoder 16-pin
(10880/10882)
Deoder 22-pin
(10881/10883)
Maintenance of the model
In order to ensure that your locomotive provides you with many years of pleasure, certain service work at regular
intervals (approx. every 30 operating hours) is advisable.
Before commencing care and maintenance work on the model, rst uncouple the locomotive from the tender.
▪ Decoupling of locomotive and tender
▪ Cleaning of the wheel-current contacts
Wheel contacts easily get dirty on tracks which are not entirely clean. Use a small brush to remove dirt from spots
marked.
Remove the jumper from the interface.
Finally put the plug of the chip into the interface as shown.
8072158920.indd 17 28.11.2016 13:22:46

18
18
72158
PluX
22
72159 78159
▪ Lubrication
Only apply small oil droplets onto the positions as marked in the lubrication plan. We recommend ROCO oiler Art.
No. 10906 (see chapter: Decoupling of locomotive and tender)
In order to lubricate the transmission parts (gear
wheel, screw), we recommend using ROCO special
grease 10905. If lubricated, do not oil these parts.
▪ Replacement of traction tyres
Remove boogie blind. Remove the traction tyres using
a needle or a thin screwdriver. When applying the new
traction tyres, please ensure that they do not rotate.
8072158920.indd 18 28.11.2016 13:22:46

19
19
72159 72158
PluX
22
78159
▪ AC pick up (only for 78159)
▪ Carbon Brush Changing
First remove tender body (see chapter: Decoupling of
locomotive and tender)
▪ Assembly
Pay attention to the correct position of the contacts during assembly.
8072158920.indd 19 28.11.2016 13:22:46

20
20
72158
PluX
22
72159 78159
ON
12
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
12
ON
OFF
ON
OFF
ON
OFF
ON
OFF
Switchable lighting functions
Direction Direction
8072158920.indd 20 28.11.2016 13:22:46
