ROTOR BSA30 User manual

Ds
NDs G
E
H
Si desea más información acerca de la instalación, mantenimiento y garantía, visite:
Revisado: 04/2015
ES
NDs
1
B - 5,5 mm ESPACIADOR DE ALUMINIO
C - 8,5 mm ESPACIADOR DE ALUMINIO
D - 11,5 mm ESPACIADOR DE ALUMINIO
A - 2,5 mm ESPACIADOR DE ALUMINIO
- IZQUIERDA
www.rotorbike.com
[email protected]
PEDALIER BSA30 CARRETERA Y MONTAÑA. MANUAL DE USUARIO.
#1
- DERECHA
Ds
Für weitere Montage-, Wartungs- und Gewährleistungsinformationen besuchen Sie bitte:
DE
NDs
B - 5,5 mm SPACER ALUMINIUM
C - 8,5 mm SPACER ALUMINIUM
D - 11,5 mm SPACER ALUMINIUM
A - 2,5 mm SPACER ALUMINIUM
- NICHT ANTRIEBSSEITE
ROTOR BSA30 ROAD & MTB INNENLAGER. MONTAGEANLEITUNG.
- ANTRIEBSSEITE
Ds
www.rotorbike.com
[email protected]
- ROAD
Überarbeitet 04/2015
F
E
- MTB
40Nm
40Nm
Ds
NDs
x1
x1
x1
x1
x1
x1
NDs
73mm
68mm
x1
68mm
BCD A
68mm NDs
Ds
NDs
NDs
Ds
Ds
Ds
Ds
NDs
73mm
XC2
REX1.1
REX1.2
REX2.1
REX2.2
XC3
- CARRETERA
- MTB
Consulte con su distribuidor o fabricante del cuadro para confirmar que es
compatible con el pedalier BSA30.
COMPATIBILIDAD CON TODA LA GAMA DE BIELAS ROTOR 3D+/REX1/REX2:
Siga el paso #1 de la instalación.
Consulte los manuales de usuario de sus bielas ROTOR para más información.
BIELAS COMPATIBLES
PASO #1. INSTALACIÓN DE CAZOLETAS Y BIELAS
2
#1
CUADROS COMPATIBLES
1
Kontaktieren Sie den Händler des Rahmens, oder Hersteller des Rahmens,
um sicherzustellen, dass Ihr Rahmen kompatibel mit ROTOR BSA30
Innenlagerschalen ist.
Das komplette Angebot der ROTOR 3D+/REX1/REX2 KURBELN:
Folgen sie Montageschritt #1.
Für weitere Informationen lesen sie bitte die Bedienungsanleitungen für ROTOR-
Kurbeln.
KOMPATIBILITÄT ZU KURBELN
KOMPATIBILITÄT ZU RAHMEN
SCHRITT #1. Lagerschale & Kurbelmontage
1
2
#1
Kurbelmontage.
Warnung!: Dieses INNENLAGER ist nur mit BSA Gewinde Rahmen kompatibel.
73 mm - 73 mm Gehäusebreite
68 mm - 68 mm Gehäusebreite
73 mm - CAJA 73 mm
68 mm - CAJA 68 mm
F - CONJ. CAZOLETA IZQUIERDA
G - CONJ. CAZOLETA DERECHA
H - LLAVE DE INSTALACIÓN BSA 30
E - SELLO DE SILICONA
F - LAGERSCHALE LINKS
G - LAGERSCHALE RECHTS
H - ROTOR BSA30 MONTAGESCHLÜSSEL
E - SILIKONDICHTUNG
¡Atención!: Este pedalier sólo es compatible con cuadros con rosca BSA.
Die Lagerschalen mit 40 Nm Drehmoment
anziehen.
**
Spacer nicht enthalten.
Benutzen Sie die Spacer, welche der ROTOR Kurbelgarnitur
beiliegen und in Schritt #1 definiert werden.
*
Drehmomentschlüssel einstellen.
Benutzen sie den BSA30 Montageschlüssel.
Instalación de las cazoletas.
Apriete a un par de 40 Nm.
Espaciadores no incluidos.
Utilizar los suministrados con las bielas ROTOR según el paso
#1.
*
Alinee la llave dinamométrica.
Use la llave de instalación BSA30.
For more information about installation, maintenance, and warranty, visit:
EN
NDs
B - 5,5 mm ALLOY SPACER
C - 8,5 mm ALLOY SPACER
D - 11,5 mm ALLOY SPACER
A - 2,5 mm ALLOY SPACER
- NON-DRIVE SIDE

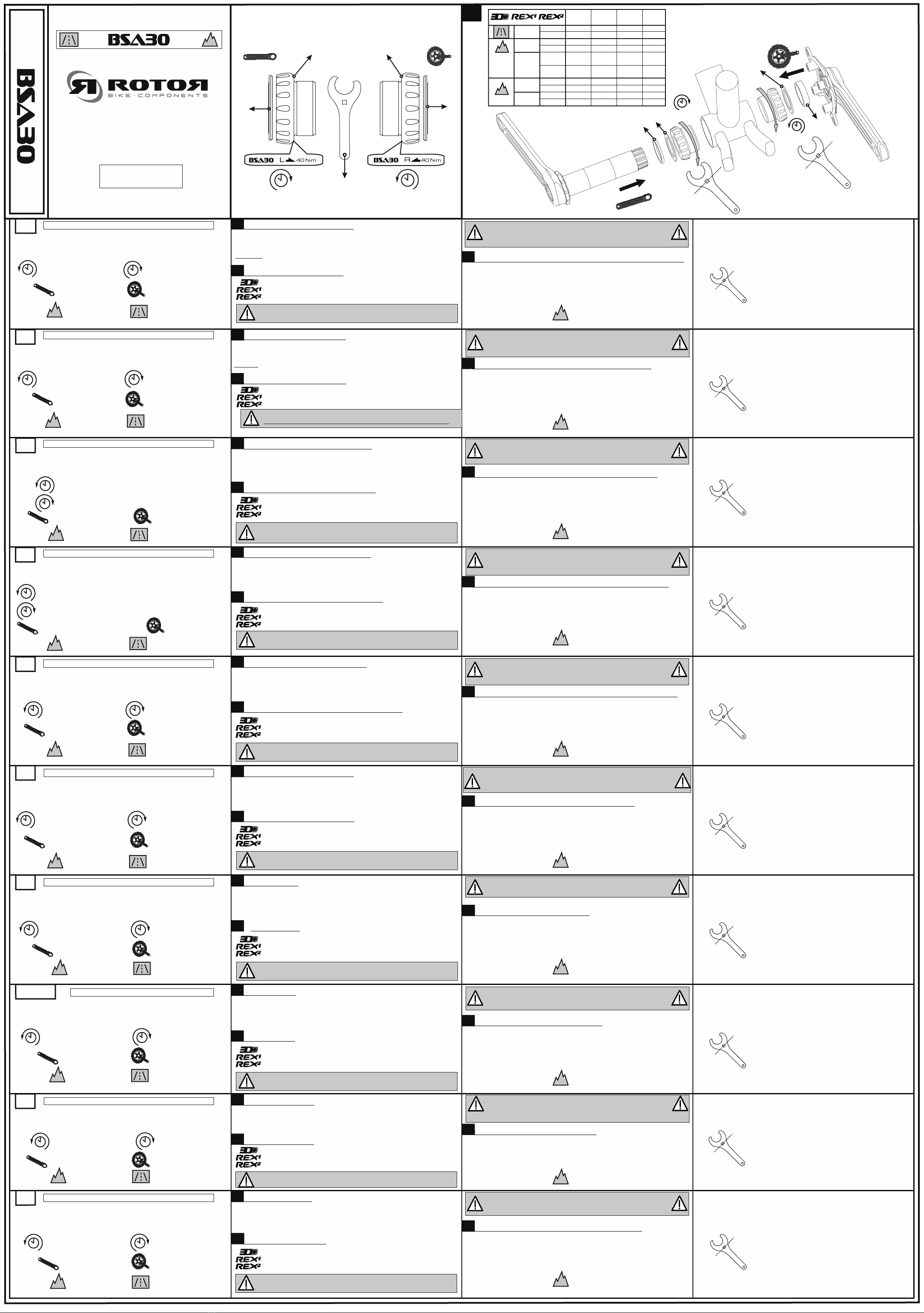

BSA30 ROAD & MTB BOTTOM BRACKET. INSTALLATION GUIDE.
- DRIVE SIDE
Ds
www.rotorbike.com
[email protected]
- ROAD
Revised: 04/2015
- MTB
Consult frame dealer or frame manufacturer to ensure that your frame is
compatible with BSA30 bottom bracket.
FULL RANGE OF ROTOR 3D+/REX1/REX2 CRANKS:
Follow Installation Step #1.
See ROTOR cranksets’ user manuals for further reference.
CRANK COMPATIBILITY
FRAME COMPATIBILITY
STEP #1. CUPS & CRANKS INSTALLATION
1
2
#1
Crank installation.
Warning!: This BB is only compatible with BSA threaded frames.
73 mm - 73 mm SHELL 68 mm - 68 mm SHELL
F - LEFT CUP ASSEMBLY
G - RIGHT CUP ASSEMBLY
H - BSA30 INSTALLATION WRENCH
E - SILICONE SEAL
Tighten the cups to 40 Nm.
Spacers not included.
Use the spacers included with the ROTOR cranksets defined in
the step #1.
*
Align torque wrench.
Use the BSA30 installation wrench.
Pour plus d'informations sur le montage, l'entretien et la garantie, visitez:
FR
NDs
B - RONDELLE ALU 5,5 mm
C - RONDELLE ALU 8,5 mm
D - RONDELLE ALU 11,5 mm
A - RONDELLE ALU 2,5 mm
- COTÉ OPPOSÉ AUX PLATEAUX
GUIDE D'INSTALLATION DU BOITIER BSA30
- COTÉ PLATEAUX
Ds
www.rotorbike.com
[email protected]
- ROUTE
Révisé: 04/2015
- VTT
Consultez votre fabricant de cadre ou revendeur pour vous assurer que le boitier
BSA30 est compatible avec votre cadre.
PEDALIER ROTOR 3D+/REX1/REX2:
Suivre les instructions de l'étape 1
Voir les manuels d'utilisation des pédaliers ROTOR pour plus d'informations.
COMPATIBILITÉ DES PÉDALIERS
COMPATIBILITÉ DES CADRES
ETAPE #1. Montage des cuvettes et du pédalier
1
2
#1
Montage du pédalier
Attention! Ce boitier n'est compatible qu'avec les cadres fileté BSA
73 mm - Boitier 73 mm
68 mm - Boitier 68 mm
F - CUVETTE GAUCHE
G - CUVETTE DROITE
H - CLÉ DE MONTAGE DU BSA30
E - JOINT SILICONE
Serrer la cuvette à 40 Nm
Entretoises non inclues.
Utilisez les Spaceurs fournis avec les pédaliers (Cf l'étape #1.)
*
Aligner une clé dynamométrique
Utiliser la clé spécifique BSA30
Per ulteriori informazioni su installazione, manutenzione e garanzia, visita il sito:
IT
NDs
B - DISTANZIALE IN ALLUMINIO DA 5,5 mm
C - DISTANZIALE IN ALLUMINIO DA 8,5 mm
D - DISTANZIALE IN ALLUMINIO DA 11,5 mm
A - DISTANZIALE IN ALLUMINIO DA 2,5 mm
- LATO NON DI GUIDA
ROTOR BSA30 STRADA/MTB. GUIDA ALL'INSTALLAZIONE.
- LATO GUIDA
Ds
www.rotorbike.com
[email protected]
- STRADA
- MTB
Consultare il rivenditore oppure il produttore del telaio per garantire la piena
compatibilità con il movimento centrale BSA30.
TUTTA LA GAMMA COMPLETA DELLE PEDIVELLE ROTOR 3D+/REX1/REX2:
Segui le istruzioni al passo #1.
Per ulteriori informazioni, vedere i manuali d’uso delle guarniture ROTOR.
COMPATIBILITÀ DELLA GUARNITURA
COMPATIBILITÀ DEL TELAIO
PASSO # 1. INSTALLAZIONE DELLE CALOTTE E DELLA GUARNITURA
1
2
#1
Installazione della guarnitura.
Attenzione: questo movimento centrale è compatibile solo con telai BSA filettati.
73 mm - 73 mm scatola movimento
68 mm - 68 mm scatola movimento
F - CALOTTA D'ASSEMBLAGGIO
SINISTRA
G - CALOTTA D'ASSEMBLAGGIO DESTRA
H - CHIAVE PER L'INSTALLAZIONE
DEL BSA30
E - GUARNIZIONE IN SILICONE
Serrare le calotte a 40 Nm.
Distanziali non inclusi.
Utilizzare I distanziali inclusi nella confezione della ROTOR.
Vedi passo 1.
*
Allineare la chiave dinamometrica
Usa la chiave per l'installazione del BSA30
Voor meer informatie betreffende montage, onderhoud en garantie, bezoek:
NL
NDs
B - ALUMINIUM VULRING 5,5 mm
C - ALUMINIUM VULRING 8,5 mm
D - ALUMINIUM VULRING 11,5 mm
A - ALUMINIUM VULRING 2,5 mm
- NIET-AANDRIJF ZIJDE
ROTOR BSA30 RACE & MTB BOTTOM BRACKET MONTAGE HANDLEIDING.
- AANDRIJF ZIJDE
Ds
www.rotorbike.com
[email protected]
- RACE
- MTB
Neem contact op met de dealer van het frame om er zeker van te zijn dat uw
frame compatibel is met het BSA30 bottom bracket.
ALLE MODELLEN ROTOR 3D+/REX1/REX2 CRANKS:
Volg Installatie Stap #1.
Bekijk voor meer informatie, de ROTOR crankset handleiding.
CRANK COMPATIBILITEIT
FRAME COMPATIBILITEIT
STAP #1. CUPS & CRANKS MONTAGE
1
2
#1
Crank montage.
Waarschuwing!: Dit Bottom Bracket is enkel compatibel met een BSA bracket pot.
73 mm - 73 mm bracket pot
68 mm - 68 mm bracket pot
F - LINKER CUP
G - RECHTER CUP
H - BSA30 MONTAGE SLEUTEL
E - SILICONEN AFDICHTRING
Zet de cups vast op 40 Nm.
Vulringen niet meegeleverd.
Gebruik de vulringen die met het ROTOR crankstel zijn
meegeleverd, stap #1.
*
Gebruik een momentsleutel
Gebruik de BSA30 montage sleutel.
장착, 정비 그리고 워런티에 대한 자세한 사항은 www.rotorbike.co.kr에서 확인 하십시요.
KR
NDs
B - 5.5 mm 알로이 스페이서
C - 8.5 mm 알로이 스페이서
D - 11.5 mm 알로이 스페이서
A - 2.5 mm 알로이 스페이서
- 논-드라이브 사이드
BSA30 ROAD & MTB 바텀브라켓 장착 가이드
- 드라이브 사이드
Ds
- ROAD
- MTB
가까운 로터바이크 전문점에서 BSA30 바텀 브라켓과의 호환여부를 확인 하십시요
로터바이크의 모든 3D+/REX1/REX2크랭크:장착가이드
1단계 참고.
보다 자세한 사항은 로터 -크랭크 매뉴얼을 참고하여 주십시오.
호환 크랭크
호환 프레임
1단계. 컵과 크랭크의 장착
1
2
#1
크랭크의 설치
주의! : 본 제품은 BSA규격 프레임과 호환됩니다.
73 mm - 73 mm SHELL
68 mm - 68 mm SHELL
F - 좌측 컵 어셈블리
G - 우측 컵어셈블리
H - BSA30 전용 공구
E - 실리콘실
40 Nm의 강도로 컵을 장착합니다.
크랭크에 포함되어 있는 스페이서를 사용하십시요
(스페이서 차트 참고).
*
토크렌치를 사용하여 장착을 마감합니다.
(정확한 장착을 위하여 주기적으로 토크렌치를 튜닝
하여야 합니다)
BSA30 전용 공구를 사용하여 장착합니다.
如需更多關於安裝，維護和保修信息，請訪問：
CN-TW
NDs
B - 5.5 mm合金墊圈
C - 8.5 mm合金墊圈
D - 11.5 mm合金墊圈
A - 2.5 mm合金墊圈
- 非傳動側
BSA30公路及山地自行車中軸安裝指南。
- 傳動側
Ds
www.rotorbike.com
[email protected]
- 公路自行車
- 山地自行車
請向車架經銷商或製造商查詢，以確保你的車架與BSA30中軸杯兼容
全線的 ROTOR 3D+/REX1/REX2曲柄：
請按照安裝指南#1
請閱 ROTOR牙盤用戶手冊以作來參考
兼容的曲柄
兼容的車架
步驟 #1. 中軸杯和曲柄的安裝
1
2
#1
曲柄安裝
警告： 此中軸兼容 BSA螺紋車架
73 mm - 73 mm 外殼
68 mm - 68 mm 外殼
F - 左側中軸杯
G - 右側中軸杯
H - ROTOR BSA3板手
E - 硅树脂封密環
把中軸杯擰緊至40 Nm。
不包含墊片。
在步驟＃1 ROTOR 曲柄的安裝過程中使用墊片。
*
對齊扭矩扳手。
使用BSA30的安裝扳手。
取付け、メンテナンス、保証の詳細については、下記参照してください。
JP
NDs
B - 5.5 mm アロイスペーサー
C - 8.5 mm アロイスペーサー
D - 11.5 mm アロイスペーサー
A - 2.5 mm アロイスペーサー
- ノンドライブサイド
BSA30ロード/MTBボトムブラケット取付けガイド
- ドライブサイド
Ds
www.rotorbike.com
[email protected]
- ROAD
- MTB
圧入式のBSA30ボトムブラケットがお持ちのフレームに合うかどうかは、
フレームの販売店またはメーカーにお問い合わせください
ROTOR 3D+/REX1/REX2クランク使用の場合：
上記のステップ#1の手順に従ってください。
詳細については クランクのユーザーマニュアルをご覧ください。ROTOR
クランク互換性
フレーム互換性
ステップ#1. カップの取付け
1
2#1
クランクの取付け
警告： このボトムブラケットは、BSAスレッドフレームのみ互換性があります。
73 mm - 73 mm シェル
68 mm - 68 mm シェル
F - 左カップ部品
G - 右カップ部品
H - BSA30取付けレンチ
E - シリコーンシール
40Nmでカップを締めてください。
スペーサーは付属しません。
ステップ#1で説明のROTORクランクセットを使用する場合はクランクに
付属のスペーサーを使用してください。（組合せ表参照）
*
取付けレンチにトルクレンチを組み合わせます。
付属のBSA30取付けレンチを使用してください。
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการติดตั้ง การซ่อมบำรุง และการรับประกันคุณภาพ กรุณาเยี่ยมชม
TH
NDs
B - แหวนรองอัลลอยหนา 5.5 มม.
C - แหวนรองอัลลอยหนา 8.5 มม.
D - แหวนรองอัลลอยหนา 11.5 มม.
A - แหวนรองอัลลอยหนา 2.5 มม.
- ฝั่งตรงข้ามใบจาน
คู่มือการติดตั้งกระโหลกแบบ BSA30 Road & MTB
- ฝั่งใบจาน
Ds
www.rotorbike.com
[email protected]
- เสือหมอบ
- เสือภูเขา
ปรึกษาตัวแทนจำหน่าย
หรือผู้ผลิตเฟรมเพื่อให้แน่ใจว่าเฟรมของท่านสามารถใช้กันได้กับถ้วยกระโหลกแบบ BSA30
ขาจาน ROTOR 3D+/REX1/REX2 ทุกรุ่น
ปฎบัติตามขั้นตอนการติดตั้ง #1
ดูคู่มือขาจาน ROTOR เพื่ออ้างอิง
ขาจานที่สามารถใช้ได้
เฟรมที่สามารถใช้ได้
ขั้นตอน #1. การติดตั้งถ้วยกระโหลก และขาจาน
1
2
#1
การติดตั้งขาจาน
คำเตือน! ถ้วยกระโหลกสามารถใช้ได้กับเฟรมเกลียวอังกฤษ (BSA) เท่านั้น
73 mm - ขนาด 73 มม.
68 mm - ขนาด 68 มม.
F - ถ้วยกระโหลกซ้าย
G - ถ้วยกระโหลกขวา
H - ประแจสำหรับประกอบ BSA30
E - ซีลซิลิโคน
ขันถ้วยกระโหลกด้วยน้ำหนัก 40 Nm
ไม่ได้รวมแหวนรองมาด้วย
ใช้แหวนรองที่ให้มากับขาจาน ROTOR
*
ใช้ประแจปอนด์
ใช้ประแจสำหรับการประกอบ BSA30
ตรวจดูให้แน่ใจว่าไม่มีส่วนใดของขาจานเสียดสีกับถ้วยกระโหลก
¡Compruebe que no hay interferencia entre las cazoletas BSA30 y cualquier
otra parte de las bielas!
Stellen Sie sicher, dass keine Beeinträchtigung zwischen den BSA30
Lagerschalen und Teilen der Kurbelgarnitur besteht!
Ensure there is no interference between BSA30 cups and other crank parts!
Assurez-vous qu'il n'y a pas de contact entre le roulement et la manivelle
Assicurarsi che non vi sia alcuna interferenza
tra le calotte BSA30 ed altre parti della guarnitura!
Ga na dat er geen contact is tussen de press-fit cups en overige crank delen!
프레스핏 컵과 크랭크 간에는 간섭이 없어야 합니다.
確保BSA30中軸杯和其他曲柄零件之間沒有排斥！
圧入式カップと他のクランク部品の間に障害物がないことを確認してください！
ห้ามไม่ให้ทำความสะอาดด้วยการใช้น้ำแรงดันสูง
高圧水洗浄不可
請勿用高壓水槍沖洗軸承部份。
고압 물세차를 하지 마십시요
Reinig nooit met een directe waterstraal.
Non pulire mai con getti d'acqua ad alta pressione.
Ne jamais nettoyer avec de l'eau à haute pression
Never clean with high pressure water.
Apply a thin coat of medium strength thread
locker to the threads of BSA Cups.
No lavar nunca con agua a alta presión.
Aplicar una pequeña cantidad de fijador de roscas
de resistencia media a la rosca de las cazoletas.
E
E
Niemals mit einem Hochdruckreiniger reinigen. Tragen Sie eine
dünne Schicht mittelfester Schraubensicherung (Loctite 641
oder ähnlich) auf die Gewinde der Lagerschalen auf.
Appliquer une fine couche de frein filet
(force moyenne) sur les filetages des cuvettes.
Applicare un sottile strato di frenafiletti di resistenza
media ai filetti delle calotte del movimento centrale.
Breng een dunne laag medium sterkte
loctite aan op de draad van de cups.
중간 강도의 락-타이트를 얇게 도포 후 장착하기를 권장합니다.
請對中軸碗的螺紋塗加一層裝配膏或專用黃油。
BBカップスレッドには、スレッドロッカー（中強度）を薄く塗布する。
ทาล๊อคไทต์ที่เกลียวถ้วยกระโหลก
- SENTIDO ANTIHORARIO - SENTIDO HORARIO
- TURN ANTICLOCKWISE - TURN CLOCKWISE
- IM UHRZEIGERSINN DREHEN
- GEGEN DEN UHRZEIGERSINN DREHEN
- TOURNER DANS LE SENS DES AIGUILLES D'UNE MONTRE
- TOURNER DANS LE SENS INVERSE DES AIGUILLES
D'UNE MONTRE
- GIRO ORARIO
- GIRO ANTIORARIO
- DRAAI RECHTSOM
- DRAAI LINKSOM
- 시계방향으로 회전
- 반시계방향으로 회전
- 以顺时针方向转动
- 以反时针方向转动
- 時計回りに回す
- 反時計回りに回す
- หมุนตามเข็มนาฬิกา
- หมุนทวนเข็มนาฬิกา
ROTOR COMPONENTES TECNOLÓGICOS SL
Pol.Ind. Conmar. C/Miño, 16-18. 28864, Ajalvir, Madrid, Spain
Phone: [phone]. Fax: [phone]
www.rotorbike.com
[email protected]
- MTB
- MTB
- MTB
- MTB
- MTB
- MTB
- MTB
- MTB
- MTB
- MTB
Las especificaciones actuales del producto pueden variar debido a mejoras sin previo aviso.
Product specifications may change for improvement without notice.
Die Produktspezifikationen können sich ohne vorherige Ankündigung für Verbesserungen ändern.
Les spécifications des produits peuvent changer sans préavis à des fins d'amélioration.
Le specifiche del prodotto possono cambiare senza preavviso. Versione del: 04/2015
Product specificaties kunnen worden verbeterd zonder melding. Revisie: 04/2015
제품 사양은 예고 없이 변경될 수 있습니다. 작성 : 2015/04
產品規格可能因改良而修改，恕不另行通知。. 修改日期：04/2015
改良のため、製品の仕様を予告なく変更することがあります。 改訂： 2015年04月
ข้อมูลจำเพาะของผลิตภัณฑ์อาจมีการเปลี่ยนแปลงโดยไม่มีการแจ้งให้ทราบล่วงหน้า. ปรับปรุง 04/2015

Estas y otras instrucciones de productos ROTOR están disponibles en:
www.rotorbike.com
ROTOR Componentes Tecnológicos SL - C/Miño, 16-18. 28864 AJALVIR MADRID
T. 918843846 F. 918843865 [email protected]
AVISOS DE SEGURIDAD
El manual de usuario contiene información muy útil e importante acerca de la correcta instalación, uso y mantenimiento de su producto ROTOR. Debe leer, comprender y seguir cuidadosamente las instrucciones
que aparecen en dicho manual. Mantenga el manual en un lugar seguro para futuras consultas.
No realice ninguna modificación o ajuste que no esté explícitamente descrita en el manual. Si tuviera
alguna duda sobre su capacidad para llevar a cabo la instalación o mantenimiento, por favor, acuda a un
taller cualificado.
Una instalación u operación de mantenimiento incorrecta puede reducir drásticamente el rendimiento del
producto y podría provocar un accidente con resultado de lesiones o incluso la muerte.
Por favor, lleve su bicicleta regularmente a un taller cualificado para inspeccionar cualquier signo de fatiga,
rotura, deformación o exceso de uso. Cualquier componente que se encuentre en mal estado por exceso
de uso, fatiga, rotura, deformación o impactos ha de ser reemplazado inmediatamente.
No llevar a cabo un mantenimiento adecuado reduce drásticamente la vida útil del producto así como su
rendimiento. Si tiene cualquier duda, comuníquela en su punto de venta ROTOR más cercano o contacte con
[email protected]. MANTENIMIENTO Inspeccione sus componentes ROTOR en busca de impactos, fisuras, pérdida de piezas o deformaciones
antes de cada uso, así como después de cada caída. Si Hay presencia de algunas de las circunstancias
previamente mencionadas, no use sus componentes hasta que no hayan sido sustituidos.
ATENCIÓN: El uso continuado de piezas dañadas, puede ocasionar pérdida de control de la bicicleta, así como daños
severos e incluso la muerte.
Es responsabilidad del usuario examinar el producto regularmente para determinar su revisión o
sustitución. El ciclista debe inspeccionar la bicicleta, así como sus componentes, con frecuencia para
localizar daños producidos por el uso normal o abusivo. Revise, por favor, estos daños después de cada
salida. Controle también periódicamente el apriete correcto de la tornillería, pero no sobreapriete los
tornillos.
CONDICIONES DE GARANTÍA
- Los productos ROTOR y todos sus componentes están garantizados durante 2 años contra cualquier
fallo de fabricación o material defectuoso. En el caso de existir alguna avería durante el período de
garantía, ROTOR Componentes Tecnológicos se compromete a reparar o sustituir el componente o
producto defectuoso sin cargo para el cliente. Además, en algunos países, ROTOR está obligado a
asegurar cualquier garantía legal, definida por la ley de cada país, para la protección del usuario.
- Los componentes con una vida útil limitada por el uso y las roturas no achacables a defectos de
fabricación no están cubiertas por esta garantía.
- Fallos o roturas causadas por un uso inapropiado, instalación defectuosa o un mantenimiento
inadecuado (según se indica en el manual de usuario) no están cubiertos por esta garantía.
- Conserve su factura de compra, pues le permitirá ejercer su derechocomo comprador a la garantía.
- La garantía será anulada en los siguientes casos:
- Incumplimiento de los requisitos anteriormente mencionados.
- Instalación inadecuada.
- Uso negligente o instalación de piezas inadecuadas.
คำเตือนเพื่อความปลอดภัย คู่มือการใช้งานนี้มีข้อมูลสำคัญที่เป็นประโยชน์เกี่ยวกับวิธีการติดตั้ง การใช้งาน และการดูแลรักษาผลิตภัณฑ์ ROTOR อย่างถูกต้อง กรุณาทำความเข้าใจ และปฏิบัติตามคู่มืออย่างเคร่งครัด และเก็บคู่มือเล่มนี้ไว้ในที่ปลอดภัยเพื่อการอ้างอิงในอนาคต หากท่านสงสัยเกี่ยวกับการติดตั้ง หรือการบำรุงรักษาผลิตภัณฑ์นี้ กรุณาติดต่อตัวแทนจำหน่าย ROTOR ใกล้บ้านท่าน เพื่อขอรับแนะนำจากช่างผู้ชำนาญ
ห้ามไม่ให้ทำการปรับเปลี่ยนใดๆ ที่ไม่ได้เขียนกำกับไว้ในคู่มือนี้อย่างเด็ดขาด การติดตั้ง หรือการบำรุงรักษาที่ไม่ถูกต้องอาจลดทอนประสิทธิภาพ และทำให้เป็นอันตรายจนนำไปสู่การบาดเจ็บ หรือเสียชีวิตได้ ชิ้นส่วนที่สึกหรอเนื่องจากการใช้งาน หรือได้รับความเสียหายอันเนื่องมาจากการถูกกระแทกหรือสาเหตุอื่นจำเป็นที่จะต้องได้รับการตรวจสภาพ หรือเปลี่ยนทันทีโดยช่างผู้ชำนาญ ควรหมั่นตรวจสภาพผลิตภัณฑ์โดยช่างผู้ชำนาญว่ามีร่องรอยการสึกหรอ หรือความเสียหายหรือไม่ อายุการใช้งาน และประสิทธิภาพของผลิตภัณฑ์ ROTOR อาจลดลงหากไม่มีการดูแลรักษาผลิตภัณฑ์ที่ดี
หากมีข้อสงสัย กรุณาติดต่อเพื่อข้อมูลเพิ่มเติมจากช่างผู้ชำนาญ หรือร้านตัวแทนจำหน่าย ROTOR ใกล้บ้านท่าน
ข้อควรระวัง กรุณาปรึกษาคู่มือผู้ใช้ผลิตภัณฑ์กระโหลก หรือ บันไดจากผู้ผลิตที่เกี่ยวข้อง
หรือขอรับคำปรึกษาจากแผนกเทคนิคสำหรับวิธีการติดตั้งที่ถูกต้อง คำเตือนเพื่อความปลอดภัย คู่มือการใช้งานนี้มีข้อมูลสำคัญที่เป็นประโยชน์เกี่ยวกับวิธีการติดตั้ง การใช้งาน และการดูแลรักษาผลิตภัณฑ์ ROTOR
อย่างถูกต้อง กรุณาทำความเข้าใจ และปฏิบัติตามคู่มืออย่างเคร่งครัด และเก็บคู่มือเล่มนี้ไว้ในที่ปลอดภัยเพื่อการอ้างอิงในอนาคต หากท่านสงสัยเกี่ยวกับการติดตั้ง หรือการบำรุงรักษาผลิตภัณฑ์นี้ กรุณาติดต่อตัวแทนจำหน่าย ROTOR ใกล้บ้านท่าน เพื่อขอรับแนะนำจากช่างผู้ชำนาญ
ห้ามไม่ให้ทำการปรับเปลี่ยนใดๆ ที่ไม่ได้เขียนกำกับไว้ในคู่มือนี้อย่างเด็ดขาด การติดตั้ง หรือการบำรุงรักษาที่ไม่ถูกต้องอาจลดทอนประสิทธิภาพ และทำให้เป็นอันตรายจนนำไปสู่การบาดเจ็บ หรือเสียชีวิตได้ ชิ้นส่วนที่สึกหรอเนื่องจากการใช้งาน หรือได้รับความเสียหายอันเนื่องมาจากการถูกกระแทกหรือสาเหตุอื่นจำเป็นที่จะต้องได้รับการตรวจสภาพ หรือเปลี่ยนทันทีโดยช่างผู้ชำนาญ ควรหมั่นตรวจสภาพผลิตภัณฑ์โดยช่างผู้ชำนาญว่ามีร่องรอยการสึกหรอ หรือความเสียหายหรือไม่ อายุการใช้งาน และประสิทธิภาพของผลิตภัณฑ์ ROTOR อาจลดลงหากไม่มีการดูแลรักษาผลิตภัณฑ์ที่ดี
หากมีข้อสงสัย กรุณาติดต่อเพื่อข้อมูลเพิ่มเติมจากช่างผู้ชำนาญ หรือร้านตัวแทนจำหน่าย ROTOR ใกล้บ้านท่าน ข้อควรระวัง กรุณาปรึกษาคู่มือผู้ใช้ผลิตภัณฑ์กระโหลก หรือ บันไดจากผู้ผลิตที่เกี่ยวข้อง
หรือขอรับคำปรึกษาจากแผนกเทคนิคสำหรับวิธีการติดตั้งที่ถูกต้อง
นโยบายการรับประกันคุณภาพของ ROTOR
- ผลิตภัณฑ์ ROTOR และชิ้นส่วนประกอบได้รับการประกันคุณภาพเป็นเวลา 2 ปี ต่อความผิดพลาดจากการผลิต
หรือวัตถุดิบไม่ได้มาตรฐาน ในกรณีที่พบปัญหาด้านคุณภาพ ROTOR จะทำการซ่อมแซมหรือเปลี่ยนชิ้นส่วนอะไหล่ที่ไม่ได้คุณภาพให้ ภายใต้ขอบเขตของการรับประกันนี้ ตามที่ ROTOR เห็นสมควร - ROTOR ไม่รับผิดชอบต่อความผิดพลาดที่เกิดขึ้นจากการแปลเอกสารฉบับนี้ - นโยบายการรับประกันคุณภาพนี้ไม่รวมถึงชิ้นส่วนสึกหรอ หรือเสียหายที่บริษัทไม่ได้ผลิต
- ความเสียหายที่เกิดขึ้นจากการใช้งานที่ไม่ถูกต้อง การประกอบผิดวิธ หรือการไม่บำรุงรักษาอย่างเหมาะสมตามที่เขียนเอกสารคู่มือผู้ใช้นั้น
จะไม่ได้รับความคุ้มครองภายใต้การรับประกันคุณภาพนี้ - เก็บใบเสร็จ หรือใบเรียกเก็บเงินไว้ตลอดเวลา
- การกระทำดังต่อไปนี้ทำให้การรับประกันสิ้นสุดลง
- ไม่ปฏิบัติตามข้อกำหนดข้างบน
- การติดตั้งไม่ถูกต้อง
- ใช้งานไม่ถูกต้อง หรือใส่ชิ้นส่วนไม่ครบ
บริการการรับประกันคุณภาพ ผู้ซื้อรายแรกต้องส่งผลิตภัณฑ์ ROTOR มาคู่กันกับใบเสร็จรับเงินตัวจริง
สลิปบัตรเครดิต หรือเอกสารอื่นเพื่อยืนยันวันที่ซื้อผลิตภัณฑ์
เอกสารฉบับนี้ และเอกสารอื่นๆ ของ ROTOR Bike Components สามารถดาวน์โหลดได้ที่
www.rotorbike.com
ROTOR Componentes Tecnológicos SL - C/Miño, 16-18. 28864 AJALVIR MADRID SPAIN
T. [phone] F. [phone] [email protected]
Sie können diese und andere Anleitungen von ROTOR Produkten downloaden unter:
www.rotorbike.com
ROTOR Componentes Tecnológicos SL C/Miño 16-18, 28864 AJALVIR MADRID SPAIN
T. [phone] F. [phone] [email protected]
Sicherheitshinweis!
Diese Montageanleitung beinhaltet wichtige und nützliche Informationen zur Installation, Wartung und
Pflege ihres ROTOR Produkts. Lesen Sie bitte die Montageanleitung sorgfältig durch und bewahren Sie sie
an einem sicheren Ort auf. Haben Sie dennoch Zweifel oder sind sich nicht sicher, ob Sie das ROTOR
Produkt auch richtig montiert haben, dann wenden Sie sich bitte an ihren autorisierten ROTOR Händler.
Führen Sie bitte keine Veränderungen oder Einstellungen durch die nicht ausdrücklich beschrieben sind.
Nicht korrekte Installation oder Pflege mindern die Wirkung und können Sie in schwierige, gefährliche
Situationen bringen, die zu Verletzungen oder zum Tode führen kann.
Komponenten die einem übermäßigen starken Gebrauch, Verformungen oder gr. Belastungen oder gar
Beschädigungen ausgesetzt sind, sollten sofort von einem professionellen Mechaniker untersucht und
gegebenenfalls ausgetauscht werden.
Lassen Sie ihr ROTOR Produkt bitte regelmäßig von einem autorisierten Händler auf Schäden überprüfen.
Fehlende, unbedingt notwendige Wartung, kann die Lebenserwartung ihres ROTOR Produktes drastisch
verkürzen und eine einwandfreie Funktion nicht mehr gewährleistet werden.
Wenn Sie noch weitere Fragen haben , kontaktieren Sie ihren autorisierten ROTOR händler für weitere
Informationen. Achtung!: Bitte lesen sie auch die Montageanleitungen der anderen Anbauteile, wie für die Innenlager oder Pedalen
sorgfältig durch und wenn notwendig nehmen Sie Kontakt mit der jeweiligen Servicestelle auf um ein
korrektes montieren Ihrer Anbauteile zu gewährleisten.
PFLEGE: Prüfen Sie Ihr ROTOR Produkt vor jeder Fahrt und besonders nach Stürzen und Unfällen auf Defekte,
Kratzer, Beulen oder andere Schäden. Benutzen Sie Ihr ROTOR Produkt nicht, wenn sie es nicht gründlich
geprüft haben und gegebenenfalls ersetzt oder repariert haben.
WARNUNG: Eine weitere Verwendung beschädigter Teile kann dazu führen, dass Sie die Kontrolle verlieren und es zu
Verletzungen oder zum Tod kommen kann. Radfahrer sollten ihr Rad regelmäßig durch eine autorisierten
Händler oder professionellen Mechaniker prüfen lassen, vereinbaren Sie einen Termin zum regelmäßigen
Service, damit Verschleißteile ausgetauscht oder Fehler behoben werden können.
Prüfen sie alle Teile vor jeder Fahrt auf etwaige Fehler. Prüfen Sie die Schrauben und Halterungen
regelmäßig auf festen Sitz. Stellen Sie sicher, dass alle Schrauben mit dem richtigen Drehmoment
angeschraubt wurden.
ROTOR GARANTIEBESTIMMUNGEN - ROTOR Produkte und ihre Komponenten haben 2 Jahre Garantie ab Kaufdatum. Die Garantie deckt
ausschließlich Mängel am Material und Herstellungsfehler ab. Im Falle eines Fehlers innerhalb der Garantie
behält sich ROTOR vor, ob sie den Schaden austauschen oder reparieren.
- Darüber hinaus ist ROTOR dazu verpflichtet, in einigen Ländern, sich an die gegebenen Gesetze zum
Kundenschutz zu halten
- Die Garantie deckt keine Beschädigung durch Stürze, Unfälle, mangelhafte Montage, Missbrauch,
mangelhafte Wartung und Pflege.
- Bitte heben Sie die Rechnung gut auf.
- Folgendes führt zum Verlust der Garantie:
- Nichterfüllung der oben genannten Anforderungen - Unsachgemäße Montage -Unsachgemäße Benutzung oder ungeeignete, nicht passende Teile.
Garantie Service: Um Garantieansprüche geltend zu machen, muss dem ROTOR Produkt der
Originalbeleg oder die Kreditkarten-, EC-Kartenquittung beigefügt werden.
ES
TH
DE
Cette notice, ainsi que d'autres notices de montage sont également téléchargeable sur le site:
www.rotorbike.com
ROTOR Componentes Tecnológicos SL C/Miño, 16-18. 28864 AJALVIR MADRID SPAIN
T. [phone] F. [phone] [email protected]
AVERTISSEMENT DE SÉCURITÉ
Cette notice de montage contient des informations importantes et utiles concernant l'installation et la
maintenance de votre produit ROTOR. Merci de lire et de suivre les instructions de montage indiquées dans
ce manuel. Veiller à conserver cette notice, pour les prochains démontages et remontages de votre
potence.N'exécutez pas de modifications ou rajustements qui ne sont pas décrits dans ce manuel.
Si vous avez un doute sur votre capacité à entretenir ou à réparer ce produit, apportez votre cycle chez un
réparateur qualifié.
Une installation incorrecte du produit peut en altérer son fonctionnelent et pourraient aboutir à une situation
dangereuse menant à des blessures ou la mort.
Faites inspecter ce produit régulièrement par un mécanicien qualifié pour n'importe quels signes d'usure.
Les composants ayant une usure importante, des craquements, des déformations ou des impacts ont
besoin d'être remplacés immédiatement.
Ne pas exécuter la maintenance du produit pourrait résolument réduire la durée d'utilisation de votre
potence ROTOR et réduire sa performance.
Si vous avez des questions, merci de contacter un mécanicien cycle ou votre revendeur agrée ROTOR le
plus proche pour de plus amples renseignements.
Attention!: Si n'importe quelles instructions dans ce manuel de l'utilisateur sont contraires aux instructions données par
le fabricant de votre guidon, fourche, cadre etc, contactez leur service d'entretien pour expliquer votre plan
et demander leur approbation. MAINTENANCE Inspectez votre potence ROTOR avant chaque sortie, vérifier qu'il n'y a pas des fentes et/ou de rayures
sérieuses, que les vis soient correctement serrées, et faite vérifier votre potence auprès d'un professionnel
après chaque chute ou accident. Si n'importe laquelle des conditions précédentes est présente, n'utilisez
pas votre potence ROTOR jusqu'à ce qu'il ait été réparé ou remplacé.
MISE EN GARDE:
Utiliser des produits endommagés peut mener à la perte de contrôle de la bicyclette et causer des blessures
ou la mort. C'est la responsabilité des utilisateurs d'examiner régulièrement les produits pour déterminer le besoin de
maintenance ou le remplacement des pièces. Le cycliste devrait inspecter leur bicyclette régulièrement
pour détecter les dégâts éventuels.
Vérifier l'état et les serrages de toutes les pièces avant chaque utilisation.
GARANTIE ROTOR - ROTOR garantit ce produit et ses composants pendant 2 ANS contre n'importe quels défauts de
fabrication ou des matériaux défectueux. En cas d'un défaut de garantie, l'obligation unique de ROTOR est
de réparer ou remplacer, à son choix, la partie défectueuse ou le produit gratuitement. De plus, dans
quelques pays, ROTOR est obligé à D'assurer n'importe quelle garantie légale définie conformément à la
loi pour la protection du client.
- La garantie des produits ne peut être mise en cause pour les faits/les dommages indépendants et
extérieurs à ROTOR .
- Les échecs ou les pannes causées par l'utilisation incorrecte, le mauvais montage ou l'absence de
maintenance comme indiqué dans les instructions de montage ou le manuel de l'utilisateur ne sont pas
couverts par cette garantie.
- Gardez toujours votre reçu ou facture, cette garantie ne couvre pas de produits dont le numéro de série ou
l'identification ont été effacés, endommagés ou modifiés.
- Les actes suivants annulent cette garantie:
- Manquement à l'une des exigences ci-dessus.
- Installation incorrecte.
- Utilisation incorrecte ou installation de parties inadéquates.
FR
Queste istruzioni e le istruzioni degli altri prodotti ROTOR Bike Components possono essere scaricate dal
sito: www.rotorbike.comm
ROTOR Componentes Tecnológicos SL C/Miño, 16-18. 28864 AJALVIR MADRID SPAIN
T. [phone] F. [phone] [email protected]
AVVERTENZA DI SICUREZZA
Questo manuale contiene informazioni importanti e utili per il corretto montaggio, funzionamento, cura e
manutenzione del vostro prodotto ROTOR. Leggete attentamente, seguire e comprendere bene le istruzioni
contenute in questo manuale. Conservate il manuale in un luogo sicuro per poterlo consultare in futuro.
Per qualsiasi dubbio circa la vostra capacità di montare o fare manutenzione a questo prodotto, consultate il
vostro rivenditore ROTOR e richiedete l'assistenza di un meccanico specializzato in biciclette. Non apportate
modifiche o fate regolazioni che non siano specificate in questo manuale.
Montaggio o manutenzione non corretti possono compromettere le prestazioni e tradursi in situazioni
pericolose che possono causare lesioni gravi o morte.
I componenti che sono stati sottoposti a eccessiva usura, deformazioni o urti o altri danni richiedono
un'immediata ispezione professionale e un'eventuale sostituzione.
Fate controllare regolarmente questo prodotto da un meccanico specializzato per verificare le presenza di
segni di usura o danni.
La mancata esecuzione della manutenzione necessaria ed essenziale può ridurre drasticamente sia la durata
del vostro prodotto ROTOR che le sue prestazioni.
Per qualsiasi domanda contattate un meccanico specializzato in biciclette o il vostro rivenditore ROTOR più
vicino per avere ulteriori informazioni.
Attenzione:
Consultate il manuale di istruzioni del produttore per il set movimento centrale o i pedali. Se necessario
rivolgetevi al reparto assistenza tecnica per la corretta procedura di montaggio.
MANUTENZIONE Controllate sul vostro prodotto ROTOR la presenza di usura, allentamenti o danni comprese incrinature,
ammaccature e graffi importanti prima di qualsiasi uscita e dopo ogni caduta o incidente. Non usate il prodotto
ROTOR prima che sia stato attentamente ispezionato, riparato o sostituito.
ATTENZIONE:
continuare ad usare parti danneggiate può portare alla perdita del controllo e causare gravi lesioni o morte.
I ciclisti devono controllare regolarmente la bicicletta nel suo insieme e nei suoi singoli pezzi, o farla controllare
da un meccanico specializzato per stabilire se è necessario procedere a manutenzione o sostituzione e
verificare se ci sono stati danni a seguito del normale uso della bicicletta.
Prima di ogni uso controllate che i componenti non siano danneggiati o usurati. Controllate periodicamente la
tenuta dei bulloni e degli altri dispositivi di fissaggio; verificate che siano stretti secondo i corretti valori di
coppia.
POLITICA DI GARANZIA ROTOR
- I prodotti ROTOR e i relativi componenti sono garantiti per 2 ANNI da difetti di fabbricazione o materiali
difettosi. Qualora si evidenzi un difetto in garanzia, l'unico obbligo di ROTOR, in base a questa garanzia,
consiste nella riparazione o sostituzione gratuita, a sua discrezione, del componente o del prodotto. Inoltre, in
alcuni paesi, ROTOR è obbligata a fornire la garanzia prevista dalla legge per la tutela dei consumatori.
- Gli elementi soggetti ad usura o rotture di cui il produttore non è responsabile non sono coperti da questa garanzia. - Questa garanzia non copre i guasti o le rotture causati da uso improprio, montaggio non corretto o
manutenzione inadeguata come specificato nelle istruzioni fornite o nel manuale d'uso.
- Conservate sempre la ricevuta o fattura.
- Le azioni che seguono invalidano questa garanzia:
- mancato rispetto dei requisiti di cui sopra
- montaggio non corretto
- uso improprio o montaggio di componenti inadeguati
Assistenza in garanzia L'acquirente originario deve inviare il prodotto ROTOR unitamente alla fattura
originale del rivenditore, la ricevuta della carta di credito o altro documento che dimostri la data di acquisto del
prodotto.
IT
Deze instructies en instructies voor andere ROTOR Bike Components onderdelen zijn te downloaden op:
www.rotorbike.com
ROTOR Componentes Tecnológicos SL C/Miño, 16-18. 28864 AJALVIR MADRID SPAIN
T. [phone] F. [phone] [email protected]
VEILIGHEIDS WAARSCHUWING
Deze handleiding bevat belangrijke en nuttige informatie over de juiste installatie, bediening, verzorging en onderhoud van uw ROTOR product. Lees aandachtig, volg en begrijp de instructies zoals beschreven in deze
handleiding. Bewaar deze handleiding op een veilige plaats voor toekomstige referentie. Als u twijfelt over uw
vermogen om dit product te installeren, raadpleeg dan uw ROTOR dealer en roep de hulp in van een
professionele fietsenmaker. Voer geen wijzigingen of aanpassingen uit die niet worden beschreven in deze
handleiding. Onjuiste installatie of onderhoud kan de prestaties nadelig beïnvloeden, en kan in een
gevaarlijke situatie resulteren tot ernstig letsel of de dood. Onderdelen die overmatige slijtage hebben,
vervormingen of andere schade moeten onmiddellijk gepresenteerd worden voor professionele controle of
vervanging. Zorg ervoor dat dit product regelmatig gecontroleerd wordt door een bekwame monteur op tekenen van
slijtage of schade. Niet uitvoeren van essentieel onderhoud verkort drastisch de levensduur van uw product.
Als u nog vragen heeft, neem dan contact op met een professionele fietsenmaker of uw dichtstbijzijnde
ROTOR dealer voor meer informatie.
Opgelet!: respecteer de instructie handleidingen van betreffende leverancier van uw bottom bracket of
pedalen. Neem indien nodig contact op met desbetreffende technische dienst voor correcte montage
instructies. ONDERHOUD Inspecteer uw ROTOR product op slijtage, schade zoals scheuren, deuken en diepe krassen, voor elke rit en
na elke val of crash. Gebruik uw ROTOR product niet voordat het is geïnspecteerd, gerepareerd of
vervangen. WAARSCHUWING:
Doorgaan met het gebruiken van beschadigde onderdelen kan leiden tot verlies van controle, serieuze
verwonding of zelfs dood. Fietsers moeten hun fiets en onderdelen regelmatig laten controleren door een
professionele fietsenmaker om na te gaan of service of vervanging nodig is en om eventuele slijtage vast te
stellen. Check alle onderdelen op beschadiging en slijtage voor ieder gebruik en. Controleer regelmatig of alle
bouten aan het aanhaalmoment voldoen.
ROTOR GARANTIE BELEID:
- ROTOR producten hebben 2 jaar garantie tegen productiefouten of defecte materialen. In het geval van
garantie, is de enige verplichting van ROTOR het kosteloos vervangen of reparen van het betreffende
product. In sommige landen is ROTOR verplicht een wettelijke garantie te waarborgen.
- Elementen blootgesteld aan slijtage en defecten waar ROTOR niet verantwoordelijk voor is worden niet
door deze garantie gedekt. - Problemen en defecten veroorzaakt door onjuist gebruik, slechte montage of onvoldoende onderhoud
worden niet door deze garantie gedekt.
- Bewaart altijd uw bon.
- In de volgende gevallen vervalt de garantie volledig:
- Verzuimen aan de bovengenoemde voorwaarden te voldoen.
- Verkeerde installatie.
- Verkeerd gebruik of het gebruik van verkeerde onderdelen.
Garantie Service: Originele aankoper moet zijn ROTOR product, samen met zijn originele aankoopbon
versturen.
NL
안전 수칙
본 사용자 메뉴얼은 ROTOR제품의 정확한 장착과 작동, 관리 그리고 유지에 대한 소중한 정보를 포함하고 있습
니다. 본 사용자 메뉴얼을 충분히 숙지 후 제품사용을 권장하며 추후에 참고하기 위하여 소중히 보관하시기 바랍
니다. 제품의 장착또는 사용 시 반드시 ROTOR의 공인 대리점을 통하여 장착 또는 상담하실 것을 권장합니다.
본 메뉴얼에서 권장하지 않는 제품의 수정 또는 장착은 일체 권장하지 않습니다.
부적절한 장착 또는 서비스는 제품의 성능을 현저히 떨어뜨리며 심각한 사고 또는 사망에 이를수도 있다는 점을
명심하시기 바랍니다.
제품의 마모, 변형 또는 어떠한 형태의 파손이 있다면 즉시 가까운 전문점에서 검사를 받고 제품을 교환하시기 바
랍니다. 제품의 사용 전후 제품의 이상유무를 확인하고 가까운 로터 익스피리언스 센터(ROTOR EXPERIENCE
CENTER) 또는 전문점에서 주기적으로 검사하여 혹시 있을 수 있는 사고를 예방합시다.
또한 부적절한 장착 또는 주요 정비의 누락에 따라 제품의 사용 주기가 현저히 감소할 수 있다는 점을 명심하시기
바랍니다. 보다 정확한 상담을 위하여 가까운 로터 익스피리언스 센터(ROTOR EXPERIENCE CENTER)를 방문하여 주시
기 바랍니다.
주의! : 사용하는 BB 또는 페달의 사용자 설명서를 참고하십시요. 필요하다면 BB 또는 페달의 정확한 장착 및 사
용을 위하여 제조사의 서비스 센터와의 상담을 권장합니다.
유지보수 혹시 있을지도 모르는 제품의 마모, 풀림, 또는 파손(균열), 찌그러짐, 심각한 스크래치를 라이딩 전후, 낙차 또는
충돌시 마다 항상 확인하십시요. 정확한 검사 후의 수리 또는 교체 전까지는 제품의 사용을 중단하십시요.
경고 : 파손된 제품의 사용은 심각한 사고 또는 사망에 이를수도 있으므로 반드시 로터 익스피리언스 센터
(ROTOR EXPERIENCE CENTER) 또는 전문점에서 점검 후 사용하시기 바랍니다.
사용자는 반드시 라이딩 전후에 자신의 자전거를 점검하여야 하며 주기적으로 로터 익스피리언스 센터
(ROTOR EXPERIENCE CENTER) 또는 전문점에서 자전거의 이상유무를 확인하여야 합니다. 모든 구성품의
파손 또는 마모 정도를
확인하고 이상이 의심되거나 파손되었으면 즉시 교체하여야 하며 볼트의 풀림 여부를 주기적으로 확인하고 관리
하여야 합니다.
본 사용자설명서는 로터바이크 웹사이트에서 도 확인하실 수있습니다:
www.rotorbike.com
ROTOR Componentes Tecnológicos SL. C/Miño, 16-18. 28864 AJALVIR MADRID SPAIN
T. [phone] F. [phone] [email protected]
KR
安全性警告
本使用手冊含有關於正確安裝、操作、保養及維護您ROTOR產品的重要及實用資訊，請仔細閱讀、
遵守及瞭解本使用手冊所詳列之指示說明。請將本手冊保存於安全位置，以方便日後參考。 若您對自行安裝或維修本產品有任何疑問，請洽詢您的ROTOR經銷商，尋求專業自行車技師的協助。 請勿進行任何非本手冊所列出之修改或調整。 不正確的安裝或維修可能損及效能，並可能造成導致嚴重傷害或死亡的危險情況。 歷經過度耗損、變形、碰撞或其他破損的元件，應立即送交專業檢測或更換。 請交由合格技師定期檢查本產品，查驗是否有任何磨損或損壞之跡象。 若未能執行必要及基本的維護，可能大幅縮短您ROTOR產品的使用壽命，並降低其效能。 若您有任何問題，請聯絡專業自行車技師或您就近的ROTOR經銷商，瞭解更多資訊。
注意！： 請洽詢相關製造商指示說明手冊的中軸組或踏板部分之說明，若有需要， 請洽詢技術維修部門，進一步瞭解正確的安裝程序。 維護: 每次騎乘之前及每次摔車或撞車之後，請檢測您的ROTOR產品，查看是否有任何磨損、鬆脫或損壞， 包括裂縫、凹痕及嚴重刮傷。在未經過徹底檢測、修理或更換之前，請勿使用您的ROTOR產品。 警告： 若繼續使用受損的零件，可能造成失控情況，並造成嚴重傷害或死亡。 自行車手應定期檢測整部自行車及零件，或洽詢專業的自行車技師，判斷是否需要維修或更換， 並偵測出正常使用所可能產生的耗損。 在日常使用之前，請檢查所有零件，查看是否有損壞或磨損。請定期檢查螺帽及其他固定裝置是否已
旋緊，請確保以正確扭力值鎖緊。
ROTOR 保固政策
- ROTOR 產品及其零組件保證「2 年」無任何製造瑕疵或材料瑕疵。發生保固瑕疵時，ROTOR於
本保固下的唯一責任 為依其選擇，免費維修或更換瑕疵零件或產品，此外，在某些國家，ROTOR 有責任確保法律中為
保護顧客而規定的 任何合法保固。 - 凡自然磨耗及損壞等不屬於製造商應負責之要件，均不屬於本保固之範圍。 - 因操作或使用手冊內聲明之使用不當、組裝不良或維護不足等原因造成的故障或損壞，均不屬於本 保固之範圍。 - 請妥善保存您的收據或發票。 -下列行為將會造成本保固無效： - 未符合上述要求。
- 不當安裝。
-不當使用或安裝不當零件。
保固服務：原始購買人必須將Rotor產品，連同零售商的原始帳單、信用卡收據或其他有效的購買產品之日期證明一同寄出。
可於下列網址下載關於其他ROTOR自行車元件產品的指示說明：
www.rotorbike.com
ROTOR Componentes Tecnológicos SL. C/Miño, 16-18. 28864 AJALVIR MADRID SPAIN
電話： [phone] 傳真： [phone] [email protected]
CN-TW
SAFETY WARNING
This owners manual contains important and useful information regarding the proper installation, operation,
care, and maintenance of your ROTOR product. Carefully read, follow and understand the instructions as
detailed in this owner’s manual. Keep this manual in a safe place for future reference.
.If you have any doubt whatsoever regarding your ability to install or service this product, please consult your
ROTOR dealer and seek the assistance of a professional bicycle mechanic. Do not perform any
modifications or adjustments that are not outlined in this manual.
Incorrect installation or servicing may impair performance, and could result in a dangerous situation leading
to serious injury or death.
Components that have experienced excessive wear, deformations or impacts or other damage need
immediate professional inspection or replacement.
Please have this product regularly inspected by a qualified mechanic for any signs of wear or damage.
Failure to perform necessary and essential maintenance could drastically reduce the service life of your
ROTOR product and reduce its performance.
If you have any questions, please contact a professional bike mechanic or your nearest ROTOR dealer for
additional information. Caution!: Please consult the relevant manufacturer’s instruction manuals for your BB set or pedals, If
necessary, consult their technical service department for the correct installation procedure.
MAINTENANCE Inspect your ROTOR product for wear, looseness or damage including cracks, dents and serious scratches,
before each ride and after every fall or crash. Do not use your ROTOR product until it has been thoroughly
inspected, repaired or replaced.
WARNING:
Continuing to use damaged parts may lead to loss of control and cause serious injury or death.
Cyclists should inspect their whole bicycle and parts on a regular basis or consult with a professional bicycle
mechanic, to determine the need for service, or replacement and to detect damage that may have occurred
from normal use.
Check all parts for damage and wear before every use. Check the bolts and other fasteners periodically for
tightness. Ensure they are tightened to the correct torque values.
ROTOR WARRANTY POLICY
- The ROTOR products and its components are guaranteed for 2 YEARS against any manufacturer defects or
defective materials. In the event of a warranty defect, ROTOR´s sole obligation under this warranty is to repair
or replace, at its option, the defective part or product at no charge. Moreover, in some countries, ROTOR is
obliged to ensure any legal warranty defined by law for the customer's protection.
- Elements subject to wear and breakdowns that the manufacturer is not responsible for, are not covered by
this warranty.
- Failures or breakdowns caused by improper use, poor assembly or inadequate maintenance as declared in
the supplied instructions or the user manual are not covered by this warranty.
- Always keep your receipt or invoice.
- The following acts void this warranty:
- Failure to fulfil the requirements above.
- Improper installation.
- Improper use or installation of inadequate parts.
Warranty Service: Original purchaser must send their ROTOR product along with the retailer's original bill,
credit card receipt or other satisfactory proof of date of purchase of the product.
These instructions and others for ROTOR Bike Components products are available for download at:
www.rotorbike.com
ROTOR Componentes Tecnológicos SL - C/Miño, 16-18. 28864 AJALVIR MADRID SPAIN
T. [phone] F. [phone] [email protected]
EN
安全性に関する警告
本オーナーマニュアルには、お買い上げ頂いたROTOR製品の正しい組み立て、操作、ケア、メ ンテナンスについて重要かつ有益な情報を記載しています。本オーナーマニュアルの説明を熟読 し、その内容を把握・順守して下さい。本マニュアルは、いつでも参照できるよう安全に保管し て下さい。 本製品の組み立てやお手入れに不安のある場合は、お買い上げ頂いたROTOR販売店のス
タッフにご相談下さい。本マニュアルに記載のない改造や調整はしないで下さい。 誤った組み立てやお手入れは性能を低下させるだけでなく、危険を招き、重傷や死亡事故につな がる恐れがあります。 過度の摩耗、変形、衝撃箇所など損傷のある部品は、直ちに専門家による点検または交換が必要 です。 本製品は定期的に適切な修理工の点検を受け、摩耗・損傷箇所がないかチェックして下さい。 必要かつ基本的なメンテナンスを怠ると、ROTOR製品の寿命が著しく短くなるとともに、 性能低下を招く場合があります。 不明点がございましたら、お買い上げ頂いたROTOR販売店のスタッフにご相談下さい。
注意！： BBセットまたはペダルについては当該メーカーの説明マニュアルをご覧下さい。また必要に応 じて当該メーカーの技術サービス部門に連絡し、正しい組み立て手順を確認して下さい。 メンテナンス 自転車に乗る前、および転倒や衝突の後には必ずROTOR製品を点検し、摩耗やゆるみに加え、 ヒビ、凹み、大きな傷などの損傷がないかチェックして下さい。これらの点検、修理、 交換が完了するまでROTOR製品を使用しないで下さい。 警告： サイクリストは定期的に自転車本体および部品を点検、またはお買い上げ頂いたROTOR販売店に相談して、
お手入れや交換の必要がないか確認するとともに、通常使用から生じた損傷を発見しなければなりません。 ご使用前には必ず損傷や摩耗がないか全部品をチェックして下さい。 ボルト等の接続部品はしっかり締まっているかを定期的にチェックし、 正しいトルク値で締められているかを確認して下さい。
ROTOR保証方針： - ROTOR製品とその部品は、製造不良や不良品に対して2年間保証されます。保証不良につい
ては、ROTORが本保証書に基づき、不良部品または製品を無償で修理または交換（ROTORが 選択）します。また国により、顧客保護法に定められた法定保証を併せて提供しています。 - 本メーカーの責任範囲外である摩耗・故障要素は、保証対象となりません。
- 説明書またはユーザーマニュアルに記載された不適切な使用、組み立て不良、メンテナンス不
良による故障は、保証対象となりません。 - 必ず領収書または送り状を保管して下さい。
- 以下の行為があった場合、本保証書は無効となります。
-上記要件を満たしていない場合。 - 不適切な組み立て。
- 不適切な部品を使用または取り付けた場合。
保証サービスの申請： 最初の購入者から、当該ROTOR製品、販売店請求書（原本）、クレジットカード受領証、その 他製品購入日を確実に証明できるものを送付して下さい。
本説明書、および他のROTOR自転車部品に関する説明書は、下記URLからダウンロードでき ます。:
www.rotorbike.com
ROTOR Componentes Tecnológicos SL C/Miño, 16-18. 28864 AJALVIR MADRID SPAIN
T. [phone] F. [phone] [email protected]
JP
로터바이크 품질 보증 정책
- 모든 로터바이크의 제품은 2년의 품질보증기간을 가지며 제조상의 결함 또는 재질불량에 대하여 보장됩니다.
품질 보증 요청의 경우,
수리 또는 교체는 로터바이크의 단독 처리로 한정됩니다.
또한 일부 국가에서는 소비자보호 정책에 따른 법적 품질보증 규정을 따릅니다.
- 제품의 마모 또는 파손은 본 품질보증에서 제외됩니다.
- 제품의 부적절한 사용 또는 장착 불량 또는 부적절한 유지보수로 인한 파손 또는 손상은 본 품질보증에서 제외됩
니다 - 품질 보증 요청시 구매 영수증을 반드시 함께 제출하여야 하며, 구매 영수증이 없을 경우 품질보증은 적용되지
않습니다. - 다음 사항은 본 품질 보증에서 제외됩니다.
- 상기 조건을 충족하지 못하는 경우.
- 부적절한 장착 .
- 제품의부적절한 사용 또는 부정확한 장착 .
품질보증 서비스 : 품질 보증 서비스는 최초 구매자로 한정되며, 최초 구매자는 품질보증을 요청하는 제품을
구매영수증과 함께 구입처로 제출하여야 합니다(구매영수증은 제품의 구매를 증명할 수 있어야 하며, 간이영수
증은 구입처의 확인이 있어야 하며 또한 품질보증에서 제외될 수 있습니다).
