RST METEO PROJECTION 705 User manual

Проекционная
погодная станция
с дистанционным терморадиодатчиком
и цифровой многоцветной
подсветкой дисплея
инструкция
по применению
RST32705 (красная проекция)
RST32707(синяя проекция)
Каждый граду
o
С под контролем!
manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 1

основные функции
•проекция времени и температуры внутри и/или вне помещения
на стену или потолок в тёмное время суток
•лёгкая настройка фокуса и положения проецируемого
изображения, возможность поворота изображения на 180о
•возможность отключения проектора
•анимационный символьный прогноз погоды с возможностью
установки чувствительности для более точного прогноза погоды в
Вашей местности
•цифровой барометр в mmHg, hPa/mB, inHg, с указанием
тенденции изменения атмосферного давления
•цифровая cемицветная мягкая подсветка дисплея
•два режима подсветки дисплея:
a  цвет подсветки меняется в зависимости от изменения
прогноза погоды
b  выбор постоянного цвета свечения, точно соответствующего
Вашему настроению
•график изменения атмосферного давления за последние 24
часа
•часы с системой коррекции времени и даты по радиосигналам
точного времени rcc 77.5 kHz* и выбором режима индицирования
12/24 ч., возможность установки времени вручную
•система DST  автоматический переход на зимнее/летнее время
•вечный календарь с указанием даты, месяца, дня недели
согласно стандарту ISO
•система "Intelligent alarm" (разумный будильник):
"gentle alarm" постепенное увеличение громкости сигнала
будильника
"snooze" повтор сигнала будильника через 8 минут
"single alarm" однократный звонок
"workday alarm" звонок только по рабочим дням недели

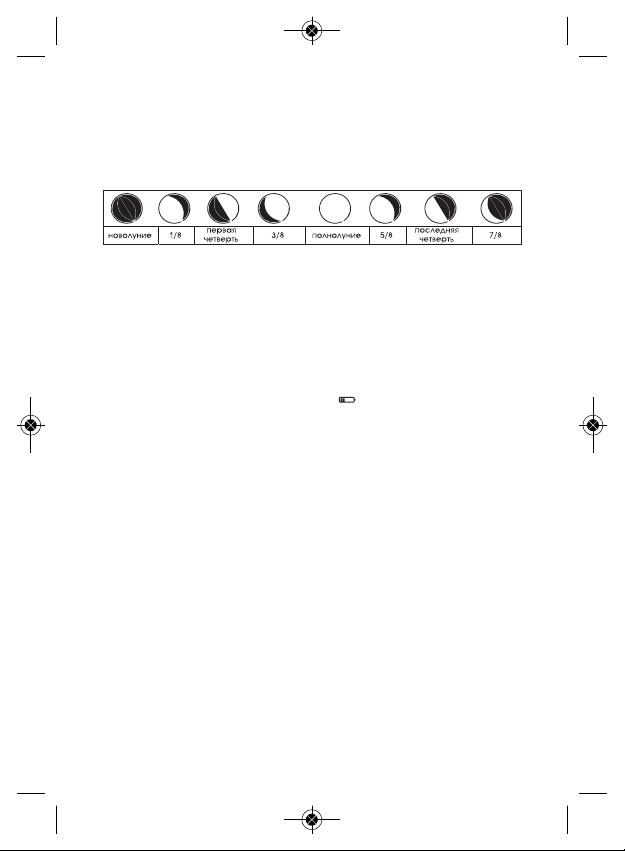

•анимированный лунный календарь с указанием силы приливов и
отливов

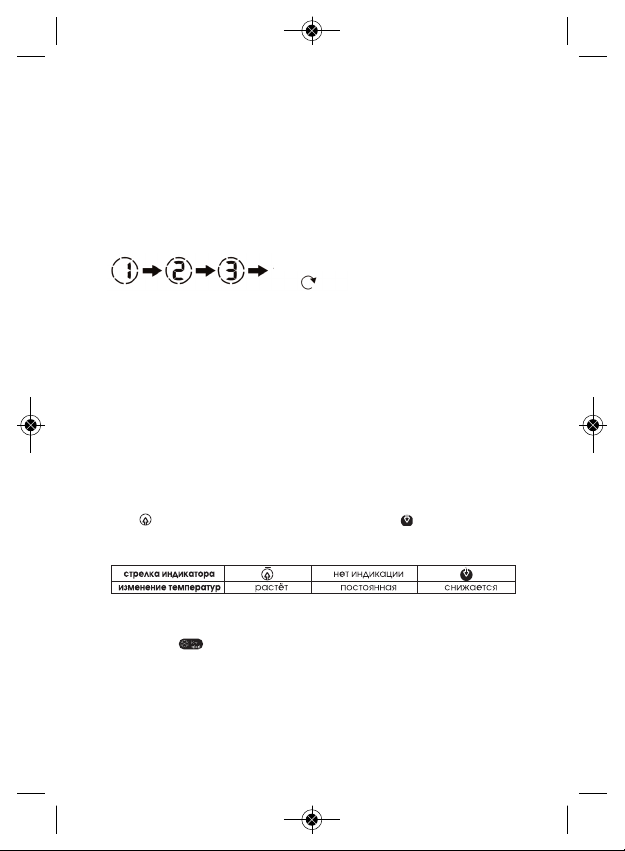

•температура внутри помещения, тенденция ее изменения
•температура вне помещения, передаваемая на базовый блок от
максимум 3х автономных радиодатчиков серии RST02701
работающих на частоте 433 МГц на расстоянии до 30 метров на
открытом пространстве, при отсутствии помех с указанием
тенденции ее изменения
•температура может индицироваться в oС или oF
•система автоматического мониторинга температур полученных
с радиодатчиков
2
Компания RST Sweden благодарит Вас за покупку нового метео
проектора, в котором воплощены, кроме современных
высокотехнологичных идей самые последние достижения компании
RST в области дизайна и эргономики. Обтекаемые линии и
динамичный силуэт новой модели придают ей неповторимый шик.
Cтанция предназначена для использования дома и на работе, и мы
надеемся, что Вы будете ею довольны. Для того, чтобы полностью
использовать все возможности прибора, пожалуйста, внимательно
прочтите данную инструкцию и посетите сайт компании.
manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 2

•автоматическое запоминание максимального и минимального
зарегистрированного значений температур внутри и вне
помещения
•сигнализация низкой температуры, образования гололёда и
заморозков
•индикатор состояния батареи базовой станции и
радиодатчиков RST02701
•возможность работы без батареек (в этом случае необходим
сетевой адаптер)
•система DEMO MODE для наглядной демонстрации работы
прибора
* замечания
Радиосигналы точного времени rcc 77.5 kHz покрывают не всю территорию
Российской Федерации, на распространение сигналов влияют время года,
погодные условия, время суток, различные радио и механические помехи. При
невозможности или нестабильности приёма сигнала rcc 77.5 kHz в месте установки
погодной станции, часы и календарь будут работать в обычном режиме.
ЖК дисплей
01  температура вне помещения
02  температура внутри помещения
03  календарь
04  время будильника
05  текущее время
06  анимационный символьный прогноз погоды
07  цифровой барометр
08  график изменения атмосферного давления
09  лунный календарь с указанием интенсивности
приливов/отливов
10  икона системы синхронизации времени и календаря по радио
сигналам rcc 77.5 kHz
11  икона режима подсветки дисплея "a" или "b"
12  сигнализация образования гололёда
3
manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 3

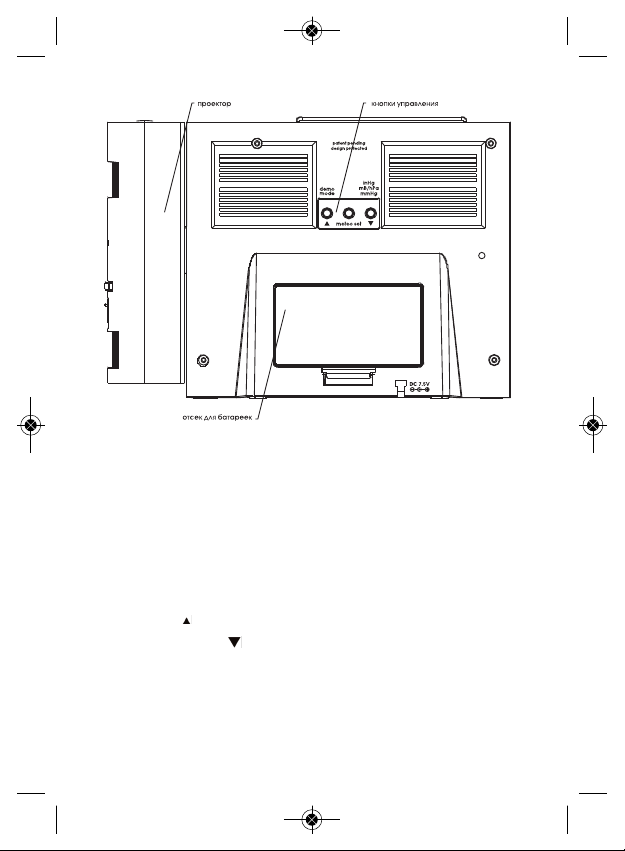

кнопки управления
snooze, alarm stop  повтор (через 8 минут)
и остановка сигнала будильника
backlight  выбор цвета подсветки дисплея (режим «b»)
oC/oF  переключение градусы
по Цельсию/Фаренгейту
clock set  установка времени и календаря
+ / ch / src  увеличение значения /
выбор канала / поиск радиодатчиков
 / memory  уменьшение значения / кнопка памяти
минимальных и максимальных
зарегистрированных значений температур
W alarm  будильник по рабочим дням
(Понедельник  Пятница)
S alarm  однократный будильник
demo mode/  режим презентации/увеличение значения
meteo set  настройка символьного и цифрового барометра
inHg/mbhPa/mmHg/  выбор inHg/mbhPa/mmHg/уменьшение значения
4
manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 4

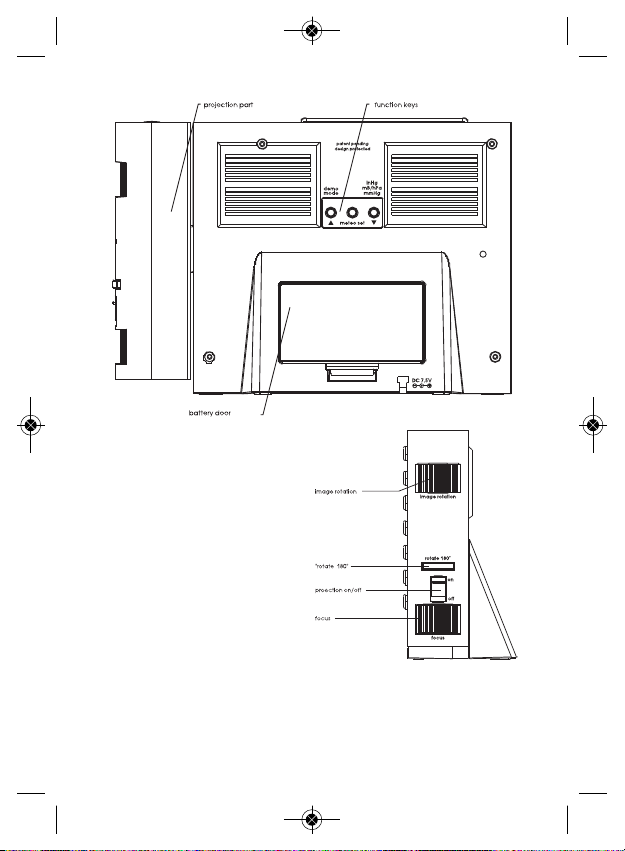

image rotation  изменение угла проецирования
rotate 180otemp out/in  поворот изображения на 180о,
выбор проекции внешней/внутренней
температур
on/off  постоянное проецирование
включение/выключение
focus  настройка резкости изображения
5
manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 5

радиодатчик RST02701
С1 - светодиодный индикатор
передачи сигнала на базо-
вую станцию
C2 - переключатель канала пере-
дачи
C3 - кнопка выбора индикации
оC/оF (Цельсий/Фаренгейт)
C4 - выносной термосенсор
начало работы, установка и замена элементов питания
Цифровая погодная станция устроена таким образом, чтобы её
настройка и эксплуатация проходили лёгко и удобно. Для установки
батареек и настройки станции, пожалуйста, выполните следующие
операции:
1. Откройте отсек для батареек, находящийся с тыльной стороны
базовой станции, вставьте две новые батарейки ALKALINE типа АА
соблюдая полярность. Плотно закройте крышку отсека для
батареек.
2. С тыльной стороны радиодатчика RST02701 откройте крышку battery
comp. lock.. При помощи тумблера С4 выберите первый канал.
Установите две новые батарейки ALKALINE типа ААА соблюдая
полярность.
3. После установки батареек радиодатчик RST02701 начнёт передавать
сигнал на базовую станцию автоматически. В течение 2х минут
датчик синхронизируется с основным блоком погодной станции.

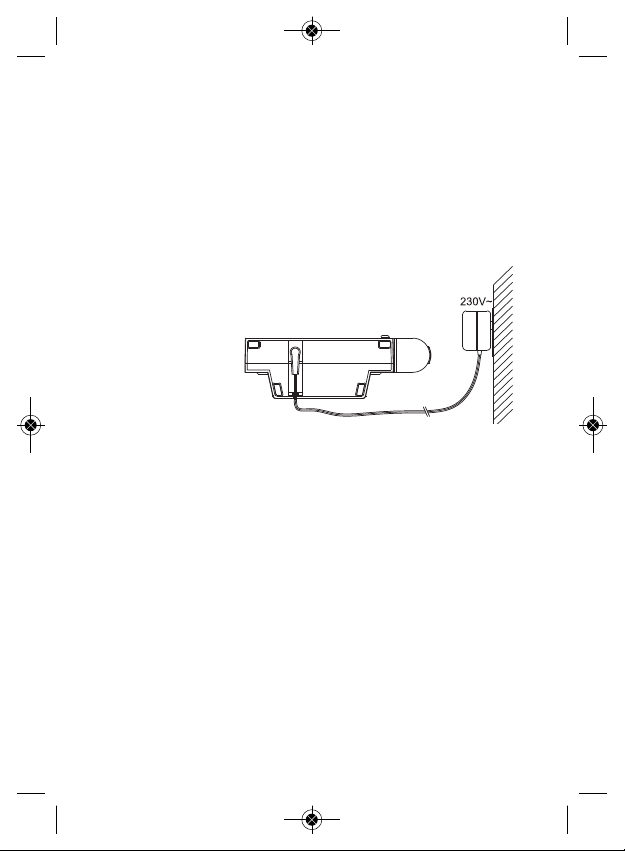

подключение сетевого адаптера
Погодная станция также может работать без элементов питания. Для
подключения сетевого адаптера, подключите его в сеть 220230 Вольт,
вставьте штекер в специальное отверстие, находящиеся в нижней части
погодной станции (см. рисунок в разделе "проецируемое изображение
времени и температур"), закрепите провод.
замечание
В этом случае при отключении питания сети все установленные данные будут
утеряны и погодную станцию нужно настроить снова.
устранение проблем при регистрации радиодатчика
В случае, если значение температуры не появится в верхней части
дисплея погодной станции или, в процессе эксплуатации станция
"потеряет" радиодатчик:
6
C1
C4
C2 C3
manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 6

нажмите на радиодатчике RST02701 кнопку TX (С2) затем нажмите и
удерживайте в течение 5 секунд кнопку B1 (channel) на базовом
блоке погодной станции, пока не услышите звуковой сигнал и
символы поиска и "" не начнут мигать в течение 2минут станция
синхронизируется с радиодатчиком RST02701.
примечание:
Во избежание выхода из строя погодной станции и радиодатчика, нельзя
использовать новые батарейки вместе со старыми.
система DEMO MODE (презентация погодной станции)
Для включения режима DEMO MODE, нажмите и удерживайте в
течение 5 секунд соответствующую кнопку, находящуюся с тыльной
стороны прибора. Прибор переключится в демонстрационный
режим: цвет подсветки дисплея, показания символьного барометра и
график изменения атмосферного давления, температура будут
изменяться автоматически. Для отключения демонстрационного
режима, нажмите на кнопку DEMO MODE снова.
установка времени
1. Нажмите кнопку clock set и удерживайте ее 5 секунд для
перехода в режим настройки часов и календаря.
2. Используйте кнопки "+" и "" для установки желаемого значения и
нажмите кнопку clock set для подтверждения ввода.
Последовательность ввода параметров: год, месяц, день, часы,
минуты, часовой пояс. По умолчанию установлен второй часовой
пояс  зимнее Московское время MSK. День недели
устанавливается автоматически и отображается на Английском
языке (EN).
3. Если ни одна кнопка не нажата в течение 20и секунд, то
основной блок возвращается в обычный режим, все введённые
значения будут сохранены и отображены на ЖК дисплее.
4. Для перевода времени отображения часов и будильника с 24
часового режима на 12 часовой и обратно нажмите на кнопку
clock set.
система синхронизации времени и даты по радиосигналам rcc 77.5 kHz
В ночное время за 10 минут до 1:00, 2:00, 3:00, 4:00 погодная станция
автоматически переходит в режим приёма сигналов точного времени
и даты rcc 77.5 kHz. В момент приёма сигналов символ rcc, будет
мигать. После успешного приёма сигналов на дисплее Вы увидите не
мигающую иконку , в этот момент время и дата будут
автоматически синхронизированы. Заводская установка (для
России): DCF77.5 + 2 часа (вторая часовая зона, Московское ЗИМНЕЕ
время). В случае, если Вы находитесь в иной часовой зоне,
необходимо, при установке времени выбрать другой часовой пояс
или отключить систему rcc 77,5.
7
manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 7

отключение системы rcc 77.5
Для отключения системы rcc 77.5, в момент работы системы нажмите
и удерживайте в течении 5 секунд кнопку "". При отключённой
системе rcc 77.5, для включения, нажмите и удерживайте кнопку "".
система DST - автоматический переход на зимнее/летнее время
Погодная станция автоматически вычисляет время перехода на
летнее или зимнее время. В период действия летнего времени на ЖК
дисплее появится символ DST. Данная система работает в режиме
синхронизации времени с rcc 77.5 и без синхронизации.
8
Для России и Исландии и иных стран, которые отказались от
перехода на ЗИМНЕЕ/ЛЕТНЕЕ время (с 2011 года)
В момент перехода стран Европы с зимнего на летнее время:
Если Ваши часы не работают в режиме RCC или/и система RCC
(коррекция времени по сигналам точного времени RCC DSF-77)
отключена
– в последнее Воскресенье Марта в 2:00 ночи часы
автоматически перейдут на один час вперёд (с Европейского
зимнего на Европейское летнее время). Часы нужно перевести
на час назад, используя кнопку установки времени clock set.
- в последнее Воскресенье Октября в 3:00 ночи часы
автоматически перейдут на один час назад (с Европейского
летнего на зимнее время). Часы нужно перевести на час вперёд,
используя кнопку установки времени clock set.
В случае, если Ваши часы принимают сигнал RCC стабильно,
система RCC (коррекция времени по сигналам точного времени
RCC DSF-77) включена:
• в последнее Воскресенье Марта в 2:00 ночи часы
синхронизируются автоматически с полученными сигналами
точного времени и перейдут на один час вперёд (с Европейского
зимнего на Европейское летнее время). Часовую зону нужно
установить на одну зону назад (для Московского времени
установите часовую зону 1). Используйте кнопку time set.
• в последнее Воскресенье Октября в 3:00 ночи часы
синхронизируются автоматически с полученными сигналами
точного времени и перейдут на один час назад (с Европейского
летнего на зимнее время). Часовую зону нужно установить на
одну зону вперёд (для Московского времени установите часовую
зону 2). Используйте кнопку time set.
manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 8

будильник
установка "single alarm" однократный звонок
1. Нажмите кнопку alarm S на 5 секунд для перехода в режим
настройки однократного будильника.
2. Кнопками "+" и "" установите нужное время звонка будильника.
3. Нажмите кнопку alarm S для активации и деактивации
будильника. При активном одноразовом будильнике на дисплее
будет отображен символ " " и время срабатывания
одноразового будильника.
4. При срабатывании будильника, нажмите кнопку snooze для
перехода в режим повтора сигнала будильника. В этом режиме
будильник Вас разбудит через 8 минут снова.
5. Для остановки будильника нажмите и удерживайте в течение 5
секунд кнопку snooze  alarm stop.
примечание: одноразовый будильник после срабатывания автоматически
отключается. Для того, чтобы он Вас разбудил на следующий день, необходимо
включить его снова
установка "workday alarm" (звонок только по рабочим дням недели)
1. Нажмите кнопку alarm W на 5 секунд для перехода в режим
настройки срабатывания будильника только по рабочим дням
(Понедельник  Пятница).
2. Кнопками "+" и "" установите нужное время звонка будильника.
3. Нажмите кнопку alarm W для активации и деактивации
будильника. При активном одноразовом будильнике на дисплее
будет отображен символ " " и время срабатывания будильника
по рабочим дням.
4. При срабатывании будильника, нажмите кнопку snooze для
перехода в режим повтора сигнала будильника. В этом режиме
будильник Вас разбудит через 8 минут снова.
5. Для остановки будильника нажмите и удерживайте в течение 5
секунд кнопку snooze  alarm stop.
примечание: будильник будет автоматически будить с Понедельника по Пятницу
включительно. В Субботу и Воскресенье будильник не будет работать. В эти дни
используйте одноразовый будильник.
примечание: когда ни один будильник не установлен (не однократный, не по
рабочим дням), на ЖКД в соответствующем сегменте появится символ OFF. Если
установлен один из будильников, на дисплее показывается его время и индикатор
"колокольчик" (S  однократный, W  по рабочим дням). Если активированы сразу два
будильника, на дисплее будет отображено время срабатывания более раннего
будильника.
При срабатывании будильника, если подсветка дисплея не была
включена ранее, автоматически включается подсветка дисплея на 5
секунд.
9
manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 9

термометр (единицы измерения)
Нажмите кнопку oC/oF для установки единицы измерения
температуры (градуса Цельсия или Фаренгейта).
цифровой барометр (единицы измерения)
Нажмите и удерживайте в течение 5 секунд кнопку , находящуюся
на тыльной стороне погодной станции. Значение единиц измерения
атмосферного давления будут мигать. Установка по умолчанию
mmHg (ммРтст). Для изменения единиц inHg, mB/hpa, mmHg нажмите
на кнопку несколько раз.
символьный барометр (прогноз погоды на следующие сутки)
Погодная станция способна обнаруживать изменения атмосферного
давления. Основываясь на полученных данных, с сенсоров станция
предсказывает погоду на предстоящие 12 и 24 часа.
примечание:
1. Точность прогноза погоды, основанного на изменении давления и
температуры, составляет 70%.
2. Прогноз погоды необязательно отражает текущую ситуацию.
3. В ночное время значок "Солнечно" означает ясную безоблачную погоду.
график изменения атмосферного давления
Измерения атмосферного давления в течение последних 24 часа
показывается на графике давления. По горизонтальной оси показано
время. По вертикальной  отклонение давления от указанного.
тенденция изменения атмосферного давления
Индикатор тенденции изменения атмосферного давления в окошке
предсказания погоды с помощью стрелок показывает поднялось
или снизилось атмосферное давление за прошедшие 3 часа.
Если атмосферное давление стабильно, стрелки не индицируются.
корректировка цифрового и символьного барометра
В начале эксплуатации погодной станции, для более точной работы
символьного барометра, необходимо его выставить. Для этого
достаточно установить символ погоды, соответствующий погоде в
настоящий момент в Вашей местности.
10
снег
manual32705-707-2011:32705-707Manual-2011 25.08.2011 12:37 Page 10
