Ryobi P2504 User manual

OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
18V PRUNING SHEAR
SÉCATEUR 18 V
TIJERAS DE PODAR DE 18 V
P2504
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
TABLE OF CONTENTS
General Power Tool Safety
Warnings ......................................... 2-3
Pruning Shear Safety Warnings ..........4
Symbols .......................................... 5-6
Features ..............................................6
Assembly ............................................7
Operation ........................................ 8-9
Maintenance ................................. 9-10
Parts Ordering/Service........ Back Page
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendrelemanueld’utilisationavant
d’employer ce produit.
TABLE DES MATIÈRES
Instructions de sécurité générales
pour outils électriques..................... 2-3
Avertissements de sécurité pour les
sécateurs ............................................4
Symboles ........................................ 5-6
Caractéristiques..................................6
Assemblage ........................................7
Utilisation ........................................ 8-9
Entretien........................................ 9-10
Commande de pièces/
réparation.......................... Páge arrière
ADVERTENCIA: Parareducir
elriesgodelesiones,elusuariodebeleer
y comprender el manual del operador
antes de usar este producto.
ÍNDICE DE CONTENIDO
Advertencias de seguridad
para herramientas eléctricas........... 2-3
Advertencias de seguridad de las
tijeras de podar...................................4
Símbolos ......................................... 5-6
Características ....................................6
Armado ...............................................7
Funcionamiento .............................. 8-9
Mantenimiento .............................. 9-10
Pedidos de piezas/
servicio........................... Pág. posterior
SAVE THIS MANUAL FOR
FUTURE REFERENCE
CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS

ii
Fig. 1
See this fold-out section for all the figures referenced in the operator’s manual.
Voir que cette section d’encart pour toutes les figures a adressé dans le manuel d’utilisation.
Vea esta sección de la página desplegable para todas las figuras mencionó
en el manual del operador.
C
E
A
D
F
G
A
A - Cutting blade (lame de coupage , hoja para corte)
B - Fixed Blade (lame fixe, hoja fija)
C - Handle (poignée, mango)
D - Lock-out trigger (gâchette de verrouillage éteindre, gatillo de seguridad)
Fig. 3
A - Battery pack (bloc-piles, paquete de baterías)
B - Battery port (logement de batteries, receptáculo para pilas)
C - Latches (loquets, pestillos)
Fig. 2
E - Battery port (logement de batteries, receptáculo para pilas)
F - Switch trigger (gâchette de commutateur, gatillo del interruptor)
G - Sheath (gaine, entablado)
C
C
B
B
A- Lock-out trigger (gâchette de verrouillage éteindre, gatillo de seguridad)
B - Switch trigger (gâchette, gatillo)
A
B

iii
1
2
Fig. 5
A - Cutting blade (lame de coupage , hoja para
corte)
B - Lubricant (lubrifiant, lubricante)
Fig. 9
Fig. 4
A
A
A
B
B
B
32 mm 3/4 in.
(19 mm)
Fig. 11
PROPER OPERATING POSITION
BONNE POSITION DE TRAVAIL
POSICIÓN CORRECTA PARA EL MANEJO DE LA
HERRAMIENTA
Fig. 6
Fig. 8
Fig. 7
ABC
D
Fig. 10
A - Screws (vis , tornillos)
B - Blade Cover (couvercle de la lame , cubierta
de la hoja )
A - Swing Gear Assembly (mécanisme de
rotation , conjunto del engranaje de giro)
B - Cutting blade (lame de coupage , hoja para
corte)
C - Bolt (boulon, perno)
D - Alignment Pin (goupille d’alignement ,
pasador de alineación)
A - Gear (roue dentée, engranaje )
B - Washer (rondelle, arandela)
C - Locking Screw (vis de blocage,tornillo de
bloqueo)
D - Locking Nut (écrou de blocage, tuerca de
seguridad )
C
D

2 — English
WARNING!
Read all safety warnings, instructions, illustrations
and specifications provided with this power tool.
Failure to follow all instructions listed below may result
in electric shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
WORK AREA SAFETY
 Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
 Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases
or dust. Power tools create sparks which may ignite the
dust or fumes.
 Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body
is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of
electric shock.
Do not abuse the cord. Never use the cord for
carrying, pulling or unplugging the power tool. Keep
cord away from heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the risk of electric
shock.
When operating a power tool outdoors, use an
extension cord suitable for outdoor use. Use of a cord
suitable for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of a GFCI reduces the
risk of electric shock.
GENERAL POWER TOOL SAFETY WARNINGS
PERSONAL SAFETY
Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a
power tool while you are tired or under the influence of
drugs, alcohol or medication. A moment of inattention
while operating power tools may result in serious personal
injury.
Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask,
non-skid safety shoes, hard hat, or hearing protection
used for appropriate conditions will reduce personal
injuries.
Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or
energizing power tools that have the switch on invites
accidents.
Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
Do not overreach. Keep proper footing and balance
at all times. This enables better control of the power tool
in unexpected situations.
Dress properly. Do not wear loose clothing or jewelry.
Keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewelry or long hair can be caught
in moving parts.
If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
Do not let familiarity gained from frequent use of tools
allow you to become complacent and ignore tool
safety principles. A careless action can cause severe
injury within a fraction of a second.
Do not use on a ladder or unstable support. Stable
footing on a solid surface enables better control of the
power tool in unexpected situations.
 Wear heavy, long pants, long sleeves, boots, and gloves.
Do not wear loose fitting clothing, short pants,sandals,
or go barefoot. Do not wear jewelry of any kind.

3 — English
GENERAL POWER TOOL SAFETY WARNINGS
BATTERY TOOL USE AND CARE
Use power tools only with specifically designated
battery packs. Use of any other battery packs may create
a risk of injury and fire.
Do not use a battery pack or tool that is damaged or
modified. Damaged or modified batteries may exhibit
unpredictable behaviour resulting in fire, explosion or risk
of injury.
Do not expose a battery pack or tool to fire or
excessive temperature. Exposure to fire or temperature
above 265°F may cause explosion.
Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another battery pack.
When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the
battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from the
battery may cause irritation or burns.
Follow all charging instructions and do not charge the
battery pack or tool outside the temperature range
specified in the instructions. Charging improperly or at
temperatures outside the specified range may damage
the battery and increase the risk of fire.
SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.
Never service damaged battery packs. Service
of battery packs should only be performed by the
manufacturer or authorized service providers.
When servicing a power tool, use only identical
replacement parts. Follow instructions in the
Maintenance section of this manual. Use of unauthorized
parts or failure to follow Maintenance instructions may
create a risk of shock or injury.
POWER TOOL USE AND CARE
Do not force the power tool. Use the correct power
tool for your application. The correct power tool will
do the job better and safer at the rate for which it was
designed.
Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
Disconnect the plug from the power source and/or
the battery pack from the power tool before making
any adjustments, changing accessories, or storing
power tools. Such preventive safety measures reduce
the risk of starting the power tool accidentally.
Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
Maintain power tools. Check for misalignment or
binding of moving parts, breakage of parts and any
other condition that may affect the power tool’s
operation. If damaged, have the power tool repaired
before use. Many accidents are caused by poorly
maintained power tools.
Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to
bind and are easier to control.
Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
Keep handles and grasping surfaces dry, clean and
free from oil and grease. Slippery handles and grasping
surfaces do not allow for safe handling and control of the
tool in unexpected situations.

4 — English
PRUNING SHEAR SAFETY WARNINGS
Keep all parts of the body away from the blade. Do
not remove cut material or hold material to be cut
when blades are moving. Blades continue to move after
the switch is turned off. A moment of inattention while
operating the tool may result in serious personal injury.
When clearing jammed material or servicing the tool,
make sure the power switch is off and the battery pack
is removed or disconnected. Unexpected actuation of
the shear while clearing jammed material or servicing may
result in serious personal injury.
Carry the tool by the handle with the blade stopped
and taking care not to operate the power switch.
Proper carrying of the tool will decrease the risk of
inadvertent starting and resultant personal injury from
the blades.
When transporting or storing the tool, always fit the
blade cover. Proper handling of the tool will decrease
the risk of personal injury from the blades.
Don’t grasp the exposed cutting blades or cutting edges
when picking up or holding the appliance.
Battery operated units do not have to be plugged into an
electrical outlet; therefore, they are always in operating
condition. Be aware of possible hazards even when unit
is not operating.
Remove the battery pack before making any adjustments,
cleaning, storing, or removing material from the unit, or
when not in use.
Use this product only with batteries and chargers listed
in tool/appliance/battery pack/charger correlation
supplement 987000-432.
Save these instructions. Refer to them frequently and use
them to instruct others who may use this tool. If you loan
someone this tool, loan them these instructions also.
DANGER - Keep hands away from blade. Contact with
blade will result in serious personal injury.
Maintain a firm grip on handle while cutting.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1, along with head protection.
Following this rule will reduce the risk of serious personal
injury.
Clear the area to be cut before each use. Remove all
objects such as cords, lights, wire, or loose string which
can become entangled in the cutting blade and create a
risk of serious personal injury.
Before starting the power tool, make sure the blade is not
in contact with any object.
Stop the unit, remove the battery pack, and make sure
the blade has stopped before setting the unit down.
Never cut any material with a diameter larger than 3/4 in.
Always stop the motor when cutting is delayed or when
walking from one cutting location to another.
Keep unit clean of clippings and other materials. They
may become lodged in the cutting blades.
Store the unit inside in a dry place, either locked up or up
high to prevent unauthorized use or damage. Keep out
of the reach of children or untrained individuals.
Never douse or squirt the unit with water or any other
liquid. Keep handles dry, clean, and free from debris.
Clean after each use; see storage instructions.
Secure the unit while transporting.
Do not use the tool in bad weather conditions,
especially when there is a risk of lightning. This
decreases the risk of being struck by lightning.
Keep all power cords and cables away from cutting
area. Power cords or cables may be hidden and can be
accidentally cut by the blade.
Hold the tool by insulated gripping surfaces only,
because the blade may contact hidden wiring. Blades
contacting a “live” wire may make exposed metal parts
of the shear “live” and could give the operator an electric
shock.
NEED FROM SAFETY

5 — English

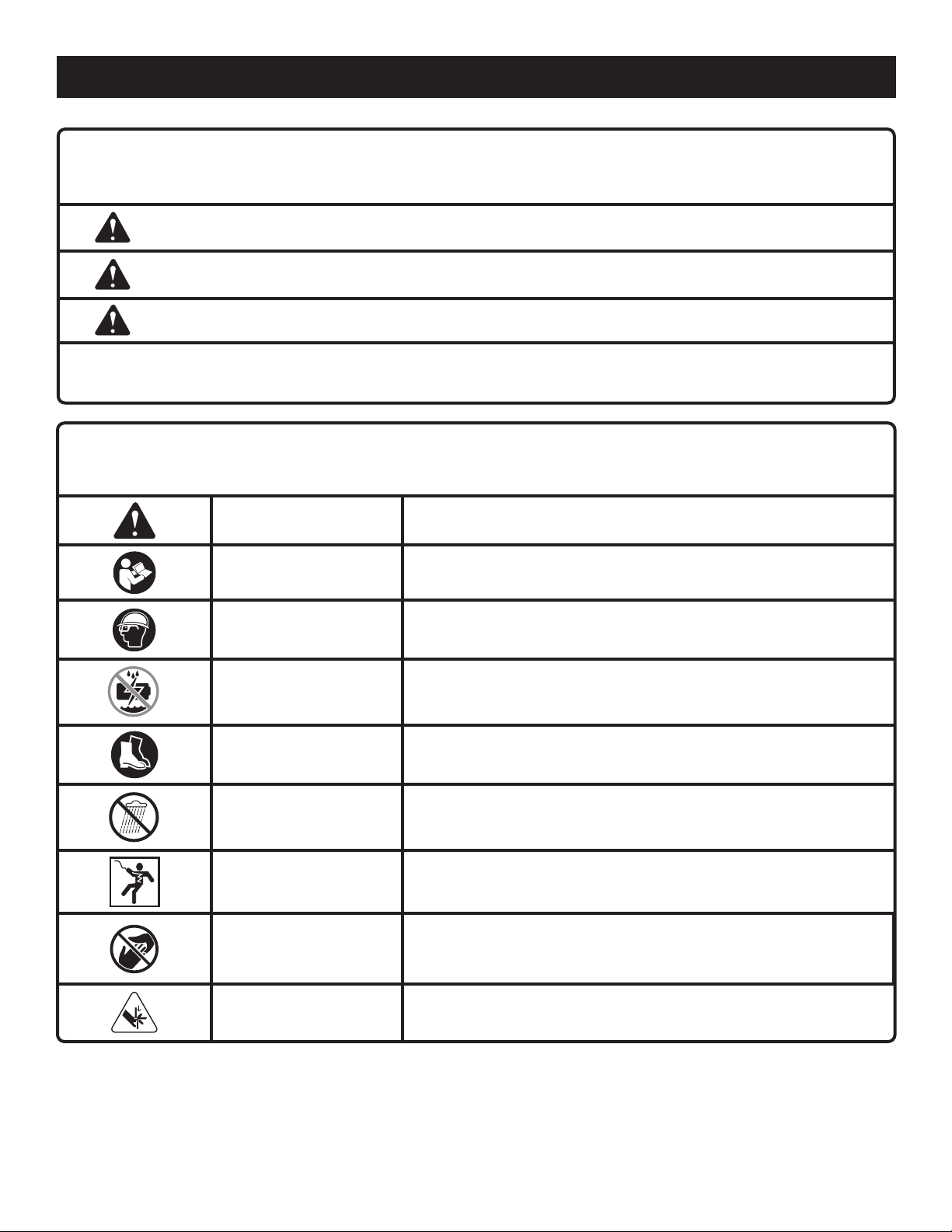

SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates a hazardous situation, which, if not avoided, will result in death or
serious injury.
WARNING: Indicates a hazardous situation, which, if not avoided, could result in death or
serious injury.
CAUTION: Indicates a hazardous situation, that, if not avoided, may result in minor or
moderate injury.
NOTICE: (Without Safety Alert Symbol) Indicates information considered important, but
not related to a potential injury (e.g. messages relating to property damage).
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s
Manual
To reduce the risk of injury, user must read and understand operator’s
manual before using this product.
Wear Eye and
Head Protection
Always wear eye protection with side shields marked to comply with
ANSI Z87.1, along with head protection.
Wet Conditions
Alert
Do not expose battery, battery compartment, or electronic components
to rain, water, or liquids. Do not charge battery or expose product to rain
or damp locations.
Safety Footwear Wear non-slip safety footwear when using this equipment.
Rain Symbol Do not expose to rain.
Electric Shock Failure to use in dry conditions and to observe safe practices can result
in electric shock.
No Hands Symbol Failure to keep your hands away from the blade will result in serious
personal injury.
Pinch Point Danger - Keep hands away from the blade.

6 — English
PRODUCT SPECIFICATIONS
Motor.................................................................................................................................................................................18V
Cutting Capacity........................................................................................................................................................... 3/4 in.
FEATURES
KNOW YOUR PRUNING SHEAR
See Figure 1.
The safe use of this product requires an understanding of the
information on the product and in this operator’s manual as
well as a knowledge of the project you are attempting. Before
use of this product, familiarize yourself with all operating
features and safety rules.
BLADE
The pruning shear comes with a 2 in. cutting blade that can
be used to cut small limbs and branches.
LOCK-OUT TRIGGER
The lock-out trigger prevents accidental starting.
SHEATH
The sheath keeps the operator from coming in contact with
the sharp blades when the tool is not in use. It also helps
keep the blades from being nicked or damaged when the
tool is in storage.
SWITCH TRIGGER
The switch trigger activates the motor and blades when it is
depressed and the lock-out button is engaged.
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME EXPLANATION
Recycle Symbol
This product uses lithium-ion batteries. Local, state or federal
laws may prohibit disposal of batteries in ordinary trash.
Consult your local waste authority for information regarding
available recycling and/or disposal options.
Direct Current Type or a characteristic of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute
V Volts Voltage
Hz Hertz Frequency (cycles per second)
min Minutes Time
SYMBOLS

7 — English
ASSEMBLY
UNPACKING
This product has been shipped completely assembled.
Carefully remove the product and any accessories from
the box. Make sure that all items listed in the packing list
are included.
WARNING:
Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
could result in serious personal injury.
Inspect the product carefully to make sure no breakage
or damage occurred during shipping.
Do not discard the packing material until you have carefully
inspected and satisfactorily operated the product.
If any parts are damaged or missing, please call
1-800-525-2579 for assistance.
PACKING LIST
Pruning Shear
Blade Sheath
Operator’s Manual
WARNING:
If any parts are damaged or missing do not operate this
product until the parts are replaced. Use of this product
with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create
accessories not recommended for use with this product.
Any such alteration or modification is misuse and could
result in a hazardous condition leading to possible serious
personal injury.
WARNING:
To prevent accidental starting that could cause serious
personal injury, always remove the battery pack from the
product when assembling parts.

8 — English
DANGER:
Never cut near power lines, electric cords, or other elec-
tric sources. If blade jams on any electrical cord or line,
DO NOT TOUCH THE BLADE! IT CAN BECOME ELEC-
TRICALLY LIVE AND VERY DANGEROUS. Continue to
hold the tool by the insulated rear handle or lay it down
and away from you in a safe manner. Disconnect the
electrical service to the damaged line or cord before at-
tempting to free the blade from the line or cord. Contact
with the blade, other conductive parts of the tool, or live
electric cords or lines will result in death by electrocution,
electric shock, or serious personal injury.
WARNING:
Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Always wear eye protection with side shields marked
to comply with ANSI Z87.1, along with head protection.
Failure to do so could result in objects being thrown into
your eyes and other possible serious injuries.
WARNING:
Do not use any attachments or accessories not recom-
mended by the manufacturer of this product. The use of
attachments or accessories not recommended can result
in serious personal injury.
APPLICATIONS
You may use this product for the purposes listed below:
Cutting and pruning small limbs and branches
INSTALLING/REMOVING BATTERY PACK
See Figure 2.
WARNING:
Always remove battery pack from your tool when you are
assembling parts, making adjustments, cleaning, carry-
ing, transporting or when not in use. Removing battery
pack will prevent accidental starting that could cause
serious personal injury.
NOTE: To avoid serious personal injury, always remove the
battery pack and keep hands clear of the lock-out button
when carrying or transporting the tool.
To install:
Insert the battery pack into the product as shown.
WARNING:
Make sure the latches on each side of the battery pack
snap into place and that battery pack is secured in the
product before beginning operation.
To remove:
Depress the latches to remove the battery pack.
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack and keep hands clear of the lock-out button
when carrying or transporting the tool.
For complete charging instructions, see the operator’s
manuals for your battery pack and charger.
PREPARATION FOR CUTTING
See Figures 3-5
This product is designed for cutting and pruning small limbs
and branches with a diameter of up to 3/4 inches.
The blade will perform one cut for every press of the trigger.
If the trigger is released before the cut is completed it will
immediately return to the open position.
Wear non-slip gloves for maximum grip and protection.
Remove the sheath.
Press and hold the switch trigger to open the blade.
NOTE: The tool will not operate any further until the switch
trigger is released and pressed again.
TO START THE PRUNING SHEAR:
Position open shear onto the branch to be cut.
NOTE: Cut at an angle for a cleaner cut.
Squeeze and hold the trigger, the blade will close
completely.
Release the trigger and the shears will automatically return
to the fully open position before the motor stops.
OPERATION

9 — English
Thisproductis designed for cutting andpruning
small limbs and branches with a diameter of
up to 1.25 inches 32 mm (softwood) and 1
inches 28 mm (hardwood). MOVE TO PREP
for CUTTING?
MAINTENANCE
WARNING:
To avoid serious personal injury, always remove the bat-
tery pack from the tool when cleaning or performing any
maintenance.
WARNING:
Always wear eye protection with side shields marked
to comply with ANSI Z87.1, along with head protection.
Failure to do so could result in objects being thrown into
your eyes resulting in possible serious injury.
WARNING:
When servicing, use only recommended or equivalent
replacement parts. Use of any other parts may create a
hazard or cause product damage.
NOTICE:
Periodically inspect the entire product for damaged,
missing, or loose parts such as screws, nuts, bolts, caps,
etc. Tighten securely all fasteners and caps and do not
operate this product until all missing or damaged parts
are replaced. Please contact customer service or an
authorized service center for assistance.
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
WARNING:
Do not at any time let brake fluids, gasoline, petroleum-
based products, penetrating oils, etc., come in contact
with plastic parts. Chemicals can damage, weaken or
destroy plastic which may result in serious personal injury.
REPLACING OR SHARPENING THE BLADE
See Figures 6-9
WARNING:
Always protect hands by wearing heavy gloves and/or
wrapping the cutting edges of the blade with rags and
other material when performing blade maintenance. Con-
tact with the blade could result in serious personal injury.
NOTE: Before removing the blade for sharpening or
replacement, ensure that you have a T10 Torx screwdriver,
a #4 hex key, and a 13mm socket wrench.
Remove the battery pack.
Place the product on a level surface with the housing side
facing up.
Turn the screws counterclockwise to unlock.
Remove the housing.
Flip the product onto its other side.
Turn the locking screw counterclockwise to remove.
Remove the washer and the small gear.
Turn the locking nut counterclockwise to remove.
Flip the product over onto its other side.
Remove the swing gear assembly and cutting blade. Set
aside.
 To sharpen the blades, rub a 300-400 grit sharpening
stone across the edges of the cutting blade and the fixed
blade.
 To replace a dull cutting blade, discard the old blade
and install a new blade.
Place the new or sharpened blade on the tool.
Insert the bolt on the swing gear through the large holes
in the fixed blade and cutting blade. .
NOTE: Use the alignment pin on the swing gear
assembly to correctly position the blade.
Reinstall the locking nut, washer, and screw on the other
side.
Reinstall the blade cover and the screws. Rotate the
screws clockwise to secure the housing.
CLEANING THE PRUNING SHEAR
Remove the battery pack.
Clean the body and handles of the product with a soft,
dry cloth after each use. Do not use water and soap to
clean the product.

10 — English
LUBRICATING THE BLADE
See Figure 10.
For easier operation and longer blade life, lubricate product
blade before and after each use. If you will be using the
product for an extended period, it is advisable to lubricate
the blade during use.
Remove the battery pack.
Put the nozzle of the lubricant container against the steel
ball on the product. Add lubricant oil into the hole of the
bolt.
This product has a Three-year Limited Warranty for personal,
family, or household use (90 days for business or commercial use).
For warranty details, visit www.ryobitools.com
or call (toll free) 1-800-525-2579.
MAINTENANCE
STORING THE PRUNING SHEAR
See Figure 11.
Remove the battery pack from the shear before storing.
Clean all foreign material from the shear.
Always place the sheath on the cutting blades before
transporting or storing the unit.
Store it in a place that is inaccessible to children.
Keep away from corrosive agents such as garden
chemicals and de-icing salts.

11
NOTES

2 — Français
AVERTISSEMENT
Lire les avertissements de sécurité, les instructions
et les précisions et consulter les illustrations fournis
avec cet outil électrique. Le fait de ne pas se conformer
à l’ensemble des consignes présentées ci-dessous risque
d’entraîner des décharges électriques, un incendie et/ou
des blessures graves.
Conserver les avertissements et les instructions à des
fins de référence ultérieure. Le terme « outil motorisé »,
utilisé dans tous les avertissements ci-dessous désigne tout
outil fonctionnant sur secteur (câblé) ou sur piles (sans fil).
SÉCURITÉ DU LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les
endroits encombrés ou sombre s sont propices aux
accidents.
Ne pas utiliser d’outils électriques dans des
atmosphères explosives, par exemple en présence
de liquides, gaz ou poussières inflammables. Les
outils électriques produisent des étincelles risquant
d’enflammer les poussières ou vapeurs.
Garder les enfants et badauds à l’écart pendant
l’utilisation d’un outil électrique. Les distractions
peuvent causer une perte de contrôle.
SÉCURITÉ ÉLECTRIQUE
Lesfiches desoutils électriquesdoiventcorrespondre
à la prise secteur utilisée. Ne jamais modifier la fiche,
de quelque façon que ce soit. Ne jamais utiliser
d’adaptateurs de fiche avec des outils mis à la terre.
Les fiches et prises non modifiées réduisent le risque de
choc électrique.
Éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru
lorsque le corps est mis à la terre.
Ne pas exposer les outils électriques à l’eau ou
l’humidité. La pénétration d’eau dans ces outils accroît
le risque de choc électrique.
Ne pas maltraiter le cordon d’alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter
l’outil et ne jamais débrancher ce dernier en tirant
sur le cordon. Garder le cordon à l’écart de la chaleur,
de l’huile, des objets tranchants et des pièces en
mouvement. Un cordon endommagé ou emmêlé accroît
le risque de choc électrique.
Pour les travaux à l’extérieur, utiliser un cordon
spécialementconçuà ceteffet.Utiliser uncordonconçu
pour l’usage extrérieur pour réduire les risques de choc
électrique.
RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES
S’il est nécessaire d’utiliser l’outil électrique dans un
endroit humide, employer un dispositif interrupteur de
défaut à la terre (GFCI).L’utilisation d’un GFCI réduit le
risque de décharge électrique.
SÉCURITÉ PERSONNELLE
Rester attentif, prêter attention au travail et faire
preuve de bon sens lors de l’utilisation de tout
outil électrique. Ne pas utiliser cet outil en état de
fatigue ou sous l’influence de l’alcool, de drogues
ou de médicaments. Un moment d’inattention pendant
l’utilisation d’un outil électrique peut entraîner des
blessures graves.
Utiliser l’équipement de sécurité. Toujours porter une
protection oculaire. L’équipement de sécurité, tel qu’un
masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.
Éviter les démarrages accidentels. S’assurer que le
commutateurest enposition d’arrêtavant debrancher
l’outil. Porter un outil avec le doigt sur son commutateur
ou brancher un outil dont le commutateur est en position
de marche peut causer un accident.
Retirer les clés de réglage avant de mettre l’outil en
marche. Une clé laissée sur une pièce rotative de l’outil
peut causer des blessures.
Ne pas travailler hors de portée. Toujours se tenir
bien campé et en équilibre. Ceci permettra de mieux
contrôler l’outil en cas de situation imprévue.
Se vêtir correctement. Ne porter ni vêtements amples,
ni bijoux. Garder les cheveux, les vêtements et les gants à
l’écart des pièces en mouvement. Les vêtements amples,
les bijoux ou les cheveux longs peuvent se coincer dans
les pièces mobiles.
Si les outils sont équipés de dispositifs de
dépoussiérage, s’assurer qu’ils sont connectés et
correctement utilisés. L’usage de ces dispositifs de
dépoussiérage peut réduire les dangers présentés par
la poussière.
Malgré votre expérience acquise par l’utilisation
fréquente des outils, soyez toujours vigilant et
respectez les principes de sécurité relatifs aux outils.
Il s’agit d’une fraction de seconde pour qu’un geste
irréfléchi puisse causer de graves blessures.
Ne pas utiliser l’outil sur une échelle ou un support
instable. Une bonne tenue et un bon équilibre permettent
de mieux contrôler l’outil en cas de situation imprévue.
 Ne pas porter de vêtements amples, bijoux, shorts,
sandales et ne pas travailler pieds nus. Ne porter aucun
bijou.

3 — Français
UTILISATION ET ENTRETIEN DE LA PILE
Utiliser exclusivement le bloc-pile spécifiquement
indiqué pour l’outil. L’usage de tout autre bloc peut créer
un risque de blessures et d’incendie.
Ne pas utiliser un bloc-piles ou un outil endommagé
ou modifié. Les piles endommagées ou modifiées
peuvent produire un comportement imprévisible pouvant
provoquer un incendie, une explosion ou des blessures.
Ne pas exposer le bloc-piles ou l’outil près d’un
incendie ou à une température extrême. L’exposition
à un incendie ou à une température supérieure à 130 °C
(265 °F) représente un risque d’explosion.
Ne recharger qu’avec l’appareil spécifié par le
fabricant. Un chargeur approprié pour un type de batterie
peut créer un risque d’incendie s’il est utilisé avec un autre
type de batterie.
Lorsque le bloc de batteries n’est pas en usage, le
garder à l’écart d’articles tels qu’attaches trombones,
pièces de monnaie, clous, vis et autres petits objets
métalliques risquant d’établir le contact entre les deux
bornes. La mise en court-circuit des bornes de batteries
peut causer des étincelles, des brûlures ou un incendie.
En cas d’usage abusif, du liquide peut s’échapper
des batteries. Éviter tout contact avec ce liquide. En
cas de contact accidentel, rincer immédiatement les
parties atteintes avec de l’eau. Si le liquide pénètre
dans vos yeux, il faut aussi consulter un médecin.
Le liquide s’échappant des batteries peut causer des
irritations ou des brûlures.
Suivre toutes les instructions afférentes à la recharge
et ne pas recharger le bloc-piles ou l’outil hors des
températures spécifiées dans les instructions. Une
recharge incorrecte ou hors des températures spécifiées
peut endommager la pile et augmenter les risques de feu.
DÉPANNAGE
Les réparations doivent être confiées à un technicien
qualifié, utilisant exclusivement des pièces identiques
à celles d’origine. Ceci assurera le maintien de la sécurité
de l’outil.
Ne réparez jamais de blocs-piles endommagés.
Seuls le fabricant et les fournisseurs de service autorisés
doivent effectuer la réparation ou l’entretien des blocs-
piles.
Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. Se conformer aux
instructions de la section Entretien de ce manuel.
L’usage de pièces non autorisées ou le non-respect des
instructions peut présenter des risques de choc électrique
ou de blessures.
UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES
Ne pas forcer l’outil. Utiliser l’outil approprié pour
l’application. Un outil approprié exécutera le travail
mieux et de façon moins dangereuse s’il est utilisé dans
les limites prévues.
Ne pas utiliser l’outil si le commutateur ne permet
pas de le mettre en marche ou de l’arrêter. Tout outil
qui ne peut pas être contrôlé par son commutateur est
dangereux et doit être réparé.
Débrancher l’outil et/ou retirer le bloc-piles avant
d’effectuer des réglages, de changer d’accessoire ou
de remiser l’outil. Ces mesures de sécurité préventives
réduisent les risques de démarrage accidentel de l’outil.
Ranger les outils motorisés hors de la portée des
enfants et ne laisser personne n’étant pas familiarisé
avec l’outil ou ces instructions utiliser l’outil. Dans les
mains de personnes n’ayant pas reçu des instructions
adéquates, les outils sont dangereux.
Entretenirles outilsmotorisés.Vérifierqu’aucune pièce
mobile n’est mal alignée ou bloquée, qu’aucune pièce
n’est brisée et s’assurer qu’aucun autre problème ne
risque d’affecter le bon fonctionnement de l’outil. En
cas de dommages faire réparer l’outil avant de l’utiliser
de nouveau. Beaucoup d’accidents sont causés par des
outils mal entretenus.
Garder les outils bien affûtés et propres. Des outils
correctement entretenus et dont les tranchants sont bien
affûtés risquent moins de se bloquer et sont plus faciles
à contrôler.
Utiliser l’outil, les accessoires et embouts, etc.
conformément à ces instrutions pour les applications
pour lesquelles ils sont conçus, en tenant compte des
conditions et du type de travail à exécuter. L’usage
d’un outil motorisé pour des applications pour lesquelles
il n’est pas conçu peut être dangereux.
Gardez les poignées et les surfaces de prise sèches,
propres et exemptes d’huile et de graisse. Des
poignées et des surfaces de prise glissantes empêchent
la manipulation et le contrôle sécuritaires de l’outil dans
des circonstances imprévues.
RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES

4 — Français
AVERTISSEMENTS DE SECURITE POUR LES SECATEURS
Tenirl’outiluniquement pardessurfaces depréhension
isolées, car la lame peut entrer en contact avec des
fils cachés. Les lames qui entrent en contact avec un fil
« sous tension » peuvent mettre les parties métalliques
exposées de la cisaille « sous tension » et l’utilisateur
pourrait recevoir une décharge électrique.
Tenir toutes les parties du corps à l’écart de la lame.
Ne pas enlever d’objets coupés ou tenir l’objet à être
coupélorsque leslames tournent. Les lames continuent
de bouger une fois que le commutateur est éteint. Un
moment d’inattention pendant l’utilisation de l’outil peut
entraîner des blessures graves.
Lorsqu’on dégage un matériau coincé ou qu’on fait
l’entretien de l’outil, s’assurer que l’interrupteur
d’alimentation est éteint et que le bloc-piles est retiré
oudébranché. Un déclenchement inattendu dela cisaille
pendant le déblocage du matériau coincé ou l’entretien
peut entraîner des blessures graves.
Transporter l’outil par la poignée, lame arrêtée,
en prenant soin de ne pas actionner l’interrupteur
d’alimentation.Le faitde portercorrectementl’outilréduit
le risque de démarrage par inadvertance et de blessures
causées par les lames.
Lors du transport ou du rangement de l’outil, toujours
remettre le couvercle de la lame. Une manipulation
correcte de l’outil réduira le risque de blessure par les
lames.
Ne pas saisir les lames tranchantes exposées ou les
arêtes en ramassant ou tenant l’appareil.
Les outils fonctionnant sur piles n’ayant pas besoin d’être
branchés sur une prise secteur, ils sont toujours en état
defonctionnement. Resterconscient desdangers lorsque
l’outil n’est pas en usage.
Retirer le bloc-piles avant tout réglage, nettoyage,
remisage ou déblocage et lorsque l’outil n’est pas en
usage.
Utiliser ce produit seulement avec la piles et le chargeurs
indiqués dans le supplément de raccordement pour
chargeur/outils/piles/appareil n˚ 987000-432.
Conserverces instructions.Les consulterfréquemment et
les utiliser pour instruire les autres utilisateurs éventuels.
Si cet produit est prêté, il doit être accompagné de ces
instructions.
DANGER – Garder les mains à l’écart de lame. Le contact
avec les lames peut provoquer des blessures graves.
Tenirfermement le poignéependant les travauxde coupe.
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1, ainsi
qu’une protection casque. Le respect de cette règle
réduira les risques de blessures graves.
Déblayer la zone de travail avant chaque utilisation.
Retirer tous les objets tels que les cordons, lumières, fil,
ou câbles ont détaché qui peuvent s’emmêler dans la
lame tranchante et créer un risque de blessure grave.
Avant de lancer le outil électrique, s’assurer que la lame
n’est en contact avec aucun objet.
Arrêter le moteur, retirer le bloc de batterie et s’assurer
que la lame est immobilisée avant de poser l’outil.
Ne jamais couper un matériau dont le diamètre est
supérieur à 19 mm (3/4 po).
Arrêter le moteur quand l’outil n’est pas en train de tailler
ou lorsqu’il est transporté d’un endroit à un autre.
Garder l’outil libre des débris et autres matériaux. Les
débris d’herbe et autres peuvent se prendre dans les
lames.
Remiserl’outil dans unendroitsec, sousclé ou en hauteur,
pour éviter des dommages ou utilisations non autorisées.
Le garder hors de portée des enfants et des personnes
n’étant pas familières avec son utilisation.
Ne jamais arroser ou asperger l’outil avec de l’eau ou
tout autre liquide. Garder les poignées sèches, propres
et exemptes de débris. Nettoyer après chaque utilisation;
voir les instructions de remisage.
Arrimer le produit avant de le transporter.
Ne pas utiliser l’outil par mauvais temps, notamment
en cas de risque de foudre. Ceci évitera le risque d’être
frappé par la foudre.
Conservertouslescordonsd’alimentationetles câbles
loin de la zone de coupe. Les cordons d’alimentation
et les câbles peuvent être cachés et la lame pourrait les
couper par accident.

5 — Français
SYMBOLES
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à l’utilisation de ce
produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER : Indique une situation dangereuse qui, si elle n’est pas évitée, aura pour
conséquences des blessures graves ou mortelles.
AVERTISSEMENT : Indique une situation dangereuse qui, si elle n’est pas évitée, pourrait entraîner
des blessures graves ou mortelles.
ATTENTION : Indique une situation dangereuse qui, si elle n’est pas évitée, pourraît entraîner
des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité) Indique les informations jugées importantes
sans toutefois représenter un risque de blessure (ex. : messages concernant
les dommages matériels).
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de
sécurité Indique un risque de blessure potentiel.
Lire manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.
Porter une protection
oculaire et protection
casque
Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1, ainsi qu’une protection casque.
Avertissement
concernant l’humidité
Ne pas exposer la pile, le compartiment de la pile, ou les composants
électroniques à la pluie, l’eau ou d’autres liquides. Ne pas charger la
batterie ou exposer le produit à la pluie ou dans des endroits humides.
Chaussures de sécurité Porter des chaussures de travail à semelle antidérapante lors de
l’utilisation de l’outil.
Symbole pluie Ne pas exposer à la pluie.
Choc électrique Ne pas utiliser l’équipement dans des conditions sèches et ne pas
respecter des méthodes sans danger peut entraîner un choc électrique.
Symbole mains à
l’écart
Le non-respect de cette mise en garde peut entraîner des blessures
graves.
Point de pincement Danger - Garder les mains à l’écart de la lame.

6 — Français
CARACTÉRISTIQUES
FICHE TECHNIQUE
Moteur .......................................................................................................................................................................18 V c.c.
Capacité de coupe........................................................................................................................................... 19mm (3/4 in.)
COMPRENDRE VOTRE SÉCATEUR
Voir la figure 1.
L’utilisation sûre de ce produit exige une comprehension des
renseignements figurant sur le produit et contenus dans le
manuel d’utilisation, ainsi qu’une bonne connaissance du
projet entrepris. Avant d’utiliser ce produit, se familiariser
avec toutes ses caractéristiques et règles de sécurité.
LAME
Le sécateur est équipé d’une lame de coupe de 5 cm (2
po) qui peut être utilisée pour couper de petites branches.
GACHETTE DE VERROUILLAGE
La gâchette de verrouillage empêche tout démarrage
accidentel.
GAINE
Le gaine empêche que l’opérateur entre en contact avec les
lame tranchantes lorsque l’outil n’est pas en usage. Il évite
également que les lames est ébréchées ou endommagées
pendant le remisage.
GÂCHETTE
Le moteur et les lames sont activés lorsque l’utilisateur
engagé la gâchette et le bouton de verrouillage.
SYMBOLES
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification. Une
interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole de recyclage
Ce produit utilise les piles de lithium-ion (Li-ion). Les réglementations locales
ou gouvernementales peuvent interdire de jeter les piles dans les ordures
ménagères. Consulter les autorités locales compétentes pour les options de
recyclage et/ou l’élimination.
Courant continu Type ou caractéristique du courant
n
o
Vitesse à vide Vitesse de rotation à vide
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
V Volts Tension
Hz Hertz Fréquence (cycles par seconde)
min Minutes Temps

7 — Français
ASSEMBLAGE
DÉBALLAGE
Ce produit a été expédié complètement assemblé.
Avec précaution, sortir l’produit et les accessoires de la
boîte. S’assurer que toutes les pièces figurant sur la liste
de contrôle sont incluses.
AVERTISSEMENT :
Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes ou en-
dommagées. L’utilisation d’un produit dont l’assemblage
est incorrect ou incomplet ou comportant des pièces
endommagées ou absentes représente un risque de
blessures graves.
Examiner soigneusement l’produit pour s’assurer que
rien n’a été brisé ou endommagé en cours de transport.
Ne pas jeter les matériaux d’emballage avant d’avoir
soigneusement examiné l’produit et avoir vérifié qu’il
fonctionne correctement.
Si des pièces sont manquantes ou endommagées,
appeler le 1-800-525-2579.
LISTE DE CONTRÔLE D’EXPÉDITION
Sécateur
Gaine de lame
Manuel d’utilisation
AVERTISSEMENT :
Si des pièces manquent ou sont endommagées, ne pas
utiliser cet outil avant qu’elles aient été remplacées. Le
fait d’utiliser ce produit même s’il contient des pièces
endommagées ou s’il lui manque des pièces peut
entraîner des blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet produit ou de créer
des accessoires non recommandés pour l’produit. De
telles altérations ou modifications sont considérées
comme un usage abusif et peuvent créer des conditions
dangereuses, risquant d’entraîner des blessures graves.
AVERTISSEMENT :
Pour empêcher un démarrage accidentel pouvant
entraîner des blessures graves, toujours retirer le pile de
l’produit avant d’assembler des pièces.

8 — Français
UTILISATION
DANGER :
Ne jamais couper à proximité de lignes électriques, de
cordons électriques ou d’autres sources d’électricité. Si la
lame se coince sur un cordon ou une ligne électrique, NE
PAS TOUCHER LA LAME! ELLE PEUT DEVENIR SOUS
TENSION ET ÊTRE TRÈS DANGEREUSE. Continuer à
tenir l’outil par la poignée arrière isolée ou le poser et
l’éloigner de vous de façon sécuritaire. Débrancher le
service électrique de la ligne ou du cordon endommagé
avant de tenter de libérer la lame de la ligne ou du cordon.
Tout contact avec la lame, d’autres parties conductrices
de l’outil ou des lignes ou cordons électriques sous
tension, peut entraîner la mort par électrocution, une
décharge électrique ou des blessures graves.
AVERTISSEMENT :
Ne pas laisser la familiarité avec le produit faire oublier
la prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans
latéraux certifiée conforme à la norme ANSI Z87.1, ainsi
qu’une protection un casque. Si cette précaution n’est
pas prise, des objets peuvent être projetés dans les yeux
et d’autres lésions graves.
AVERTISSEMENT :
Ne pas utiliser produits ou accessoires non recommandés
par le fabricant de ce produit. L’utilisation de pièces et
accessoires non recommandés peut entraîner des
blessures graves.
APPLICATIONS
Ce produit peut être utilisé pour les application
ci-dessous :
Coupe et élagage des branches et des petits rameaux
INSTALLATION ET RETRAIT DU BLOC-PILES
Voir la figure 2.
AVERTISSEMENT :
Toujours retirer la batterie de l’outil au moment
d’assembler des pièces, d’effectuer des réglages et de
procéder au nettoyage, ou lorsque l’outil n’est pas utilisé.
démarrage accidentel pouvant entraîner des blessures
graves.
NOTE : Pour éviter des blessures graves, tojours retirer le
bloc-pilesettenir àdistancede mainsleboutonde verrouillage
en portant l’outil.
Installation :
Insérer le bloc-pile dans l’outil tel qu’illustré.
AVERTISSEMENT :
S’assurer que les loquets de chaque côté de bloc-piles
s’enclenchent en place et que la pile est bien fixée avant
d’utiliser l’outil.
Retrait :
Relâcher les loquets pour retirer le bloc-piles.
AVERTISSEMENT :
Pour éviter des blessures graves, tojours retirer le bloc-
piles et tenir à distance de mains le bouton de verrouillage
en portant l’outil.
Pour prendre connaissance des consignes de chargement,
consulter le manuel d’utilisation des piles et des chargeurs.
PREPARATION DE LA COUPE
Voir les figures 3 à 5.
Ce produit est conçu pour couper et élaguer les petites
branches et les branches d’un diamètre maximal de 19 mm
ou 3/4 po.
La lame effectue une coupe pour chaque pression sur la
gâchette. Si la gâchette est relâchée avant la fin de la coupe,
elle revient immédiatement en position ouverte.
Porter des gants antidérapants pour une prise en main
et une protection maximales.
Retirer le fourreau.
Appuyer sur la gâchette et la maintenir enfoncée pour
ouvrir la lame.
NOTE : L’outil ne fonctionnera plus jusqu’à ce que la
gâchette du commutateur soit relâchée et pressée à
nouveau.
POUR METTRE LE SECATEUR EN MARCHE :
Positionner le sécateur ouvert sur la branche à couper.
NOTE : Couper en angle pour une coupe plus nette.
Appuyer sur la gâchette et la maintenir enfoncée, la lame
se ferme complètement.
Relâcher la gâchette et les ciseaux reviendront
automatiquement à la position complètement ouverte
avant que le moteur ne s’arrête.
