Ryobi P523 User manual

OPERATOR’S MANUAL
MANUEL D’UTILISATION
MANUAL DEL OPERADOR
18 VOLT JIG SAW
SCIE SAUTEUSE DE 18 V
SIERRA DE VAIVÉN DE 18 V
P523
TABLE OF CONTENTS
****************
General Power Tool Safety Warnings
........................................................2-3
Jigsaw Safety Warnings .....................3
Symbols..............................................4
Features..............................................5
Assembly............................................5
Operation.........................................5-8
Maintenance.......................................8
Accessories........................................8
Figures (Illustrations) .....................9-11
Parts Ordering and Service
............................................Back page
TABLE DES MATIÈRES
****************
Règles de sécurité générales relatives
aux outils électriques ......................2-3
Avertissements de sécurité relatifs
scie/sauteuse.....................................3
Symboles............................................4
Caractéristiques .................................5
Assemblage........................................5
Utilisation ........................................5-8
Entretien .............................................8
Accessoires ........................................8
Figures (illustrations)......................9-11
Commande de pièces et dépannage
..........................................Page arrière
ÍNDICE DE CONTENIDO
****************
Advertencias de seguridad para
herramientas eléctrica ................... 2-3
Advertencias de sierra de vaiven.......3
Símbolos............................................4
Características...................................5
Armado..............................................5
Funcionamiento............................. 5-8
Mantenimiento...................................8
Accesorios.........................................8
Figuras (illustraciones)................. 9-11
Pedidos de piezas y servicio
......................................Pág. posterior
WARNING: To reduce the
risk of injury, the user must read and
understand the operator’s manual
before using this product.
ADVERTENCIA: Para reducir
elriesgo delesiones,elusuariodebeleer
y comprender el manual del operador
antes de usar este producto.
AVERTISSEMENT : Pour
réduire les risques de blessures,
l’utilisateur doit lire et veiller à bien
comprendre le manueld’utilisation avant
d’employer ce produit.
SAVE THIS MANUAL FOR
FUTURE REFERENCE CONSERVER CE MANUEL
POUR FUTURE RÉFÉRENCE
GUARDE ESTE MANUAL
PARA FUTURAS CONSULTAS

2 - English
GENERAL POWER TOOL SAFETY WARNINGS
WARNING
Read all safety warnings and all instructions. Failure to
follow the warnings and instructions can result in electric
shock, fire and/or serious injury.
Save all warnings and instructions for future reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
WORK AREA SAFETY
Keep work area clean and well lit. Cluttered or dark
areas invite accidents.
Do not operate power tools in explosive atmospheres,
such as in the presence of flammable liquids, gases,
or dust. Power tools create sparks which may ignite the
dust or fumes.
Keep children and bystanders away while operating a
power tool. Distractions can cause you to lose control.
ELECTRICAL SAFETY
Power tool plugs must match the outlet. Never modify
the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
Avoid body contact with earthed or grounded surfaces
such as pipes, radiators, ranges and refrigerators.
There is an increased risk of electric shock if your body
is earthed or grounded.
Do not expose power tools to rain or wet conditions.
Water entering a power tool will increase the risk of elec-
tric shock.
Do not abuse the cord. Never use the cord for carrying,
pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges, or moving parts. Damaged
or entangled cords increase the risk of electric shock.
When operating a power tool outdoors, use an exten-
sion cord suitable for outdoor use. Use of a cord suit-
able for outdoor use reduces the risk of electric shock.
If operating a power tool in a damp location is
unavoidable, use a ground fault circuit interrupter
(GFCI) protected supply. Use of a GFCI reduces the risk
of electric shock.
Use battery only with charger listed. For use with
18V nickel-cadmium and 18V lithium-ion battery packs,
see tool/appliance/battery pack/charger correlation
supplement 987000-432.
PERSONAL SAFETY
 Stay alert, watch what you are doing and use common
sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while
operating power tools may result in serious personal injury.
 Use personal protective equipment. Always wear eye
protection. Protective equipment such as dust mask, non-
skid safety shoes, hard hat, or hearing protection used for
appropriate conditions will reduce personal injuries.
 Prevent unintentional starting. Ensure the switch is in
the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.
Carrying power tools with your finger on the switch or
energising power tools that have the switch on invites
accidents.
 Remove any adjusting key or wrench before turning
the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal injury.
 Do not overreach. Keep proper footing and balance at
all times. This enables better control of the power tool in
unexpected situations.
 Dress properly. Do not wear loose clothing or jewellery.
Keep your hair, clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair can be caught
in moving parts.
 If devices are provided for the connection of dust
extraction and collection facilities, ensure these are
connected and properly used. Use of dust collection
can reduce dust-related hazards.
 Do not wear loose clothing or jewelry. Contain long hair.
Loose clothes, jewelry, or long hair can be drawn into air
vents.
 Do not use on a ladder or unstable support. Stable foot-
ing on a solid surface enables better control of the power
tool in unexpected situations.
POWER TOOL USE AND CARE
 Do not force the power tool. Use the correct power tool
for your application. The correct power tool will do the
job better and safer at the rate for which it was designed.
 Do not use the power tool if the switch does not turn
it on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.
 Disconnect the plug from the power source and/or the
battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of
starting the power tool accidentally.
 Store idle power tools out of the reach of children and
do not allow persons unfamiliar with the power tool
or these instructions to operate the power tool. Power
tools are dangerous in the hands of untrained users.
 Maintain power tools. Check for misalignment or bind-
ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation.
If damaged, have the power tool repaired before use.
Many accidents are caused by poorly maintained power
tools.

3 - English
 Keep cutting tools sharp and clean. Properly maintained
cutting tools with sharp cutting edges are less likely to bind
and are easier to control.
 Use the power tool, accessories and tool bits etc.
in accordance with these instructions, taking into
account the working conditions and the work to be
performed. Use of the power tool for operations different
from those intended could result in a hazardous situation.
BATTERY TOOL USE AND CARE
Recharge only with the charger specified by the
manufacturer. A charger that is suitable for one type
of battery pack may create a risk of fire when used with
another battery pack.
Use power tools only with specifically designated
battery packs. Use of any other battery packs may create
a risk of injury and fire.
When battery pack is not in use, keep it away from
other metal objects, like paper clips, coins, keys, nails,
screws or other small metal objects, that can make a
connection from one terminal to another. Shorting the
battery terminals together may cause burns or a fire.
Under abusive conditions, liquid may be ejected from
the battery; avoid contact. If contact accidentally
occurs, flush with water. If liquid contacts eyes,
additionally seek medical help. Liquid ejected from the
battery may cause irritation or burns.
SERVICE
Have your power tool serviced by a qualified repair
person using only identical replacement parts. This will
ensure that the safety of the power tool is maintained.
  When servicing a power tool, use only identical replace-
ment parts. Follow instructions in the Maintenance
section of this manual. Use of unauthorized parts or
failure to follow Maintenance instructions may create a
risk of shock or injury.
GENERAL POWER TOOL SAFETY WARNINGS
Hold power tool by insulated gripping surfaces, when
performing an operation where the cutting accessory
may contact hidden wiring. Cutting accessory contact-
ing a “live” wire may make exposed metal parts of the
power tool “live” and could give the operator an electric
shock.
Use clamps or another practical way to secure and
support the workpiece to a stable platform. Holding
the work by hand or against your body leaves it unstable
and may lead to loss of control.
Know your power tool. Read operator’s manual care-
fully. Learn its applications and limitations, as well as
the specific potential hazards related to this power
tool. Following this rule will reduce the risk of electric
shock, fire, or serious injury.
Always wear eye protection with side shields marked
to comply with ANSI Z87.1 when assembling parts,
operating the tool, or performing maintenance.
Following this rule will reduce the risk of serious personal
injury.
Protect your lungs. Wear a face or dust mask if the
operation is dusty. Following this rule will reduce the risk
of serious personal injury.
Protect your hearing. Wear hearing protection during
extended periods of operation. Following this rule will
reduce the risk of serious personal injury.
Battery tools do not have to be plugged into an elec-
trical outlet; therefore, they are always in operating
condition. Be aware of possible hazards when not
using your battery tool or when changing accessories.
Following this rule will reduce the risk of electric shock,
fire, or serious personal injury.
Do not place battery tools or their batteries near fire
or heat. This will reduce the risk of explosion and pos-
sibly injury.
Do not crush, drop or damage battery pack. Do not
use a battery pack or charger that has been dropped
or received a sharp blow. A damaged battery is subject
to explosion. Properly dispose of a dropped or damaged
battery immediately.
Batteries can explode in the presence of a source
of ignition, such as a pilot light. To reduce the risk of
serious personal injury, never use any cordless product
in the presence of open flame. An exploded battery can
propel debris and chemicals. If exposed, flush with water
immediately.
Do not charge battery tool in a damp or wet location.
Following this rule will reduce the risk of electric shock.
For best results, your battery tool should be charged
in a location where the temperature is more than 50°F
but less than 100°F. To reduce the risk of serious personal
injury, do not store outside or in vehicles.
Under extreme usage or temperature conditions, bat-
tery leakage may occur. If liquid comes in contact with
your skin, wash immediately with soap and water. If
liquid gets into your eyes, flush them with clean water
for at least 10 minutes, then seek immediate medical
attention. Following this rule will reduce the risk of seri-
ous personal injury.
Save these instructions. Refer to them frequently and
use them to instruct others who may use this tool. If you
loan someone this tool, loan them these instructions also.
JIG SAW SAFETY WARNINGS

4 - English

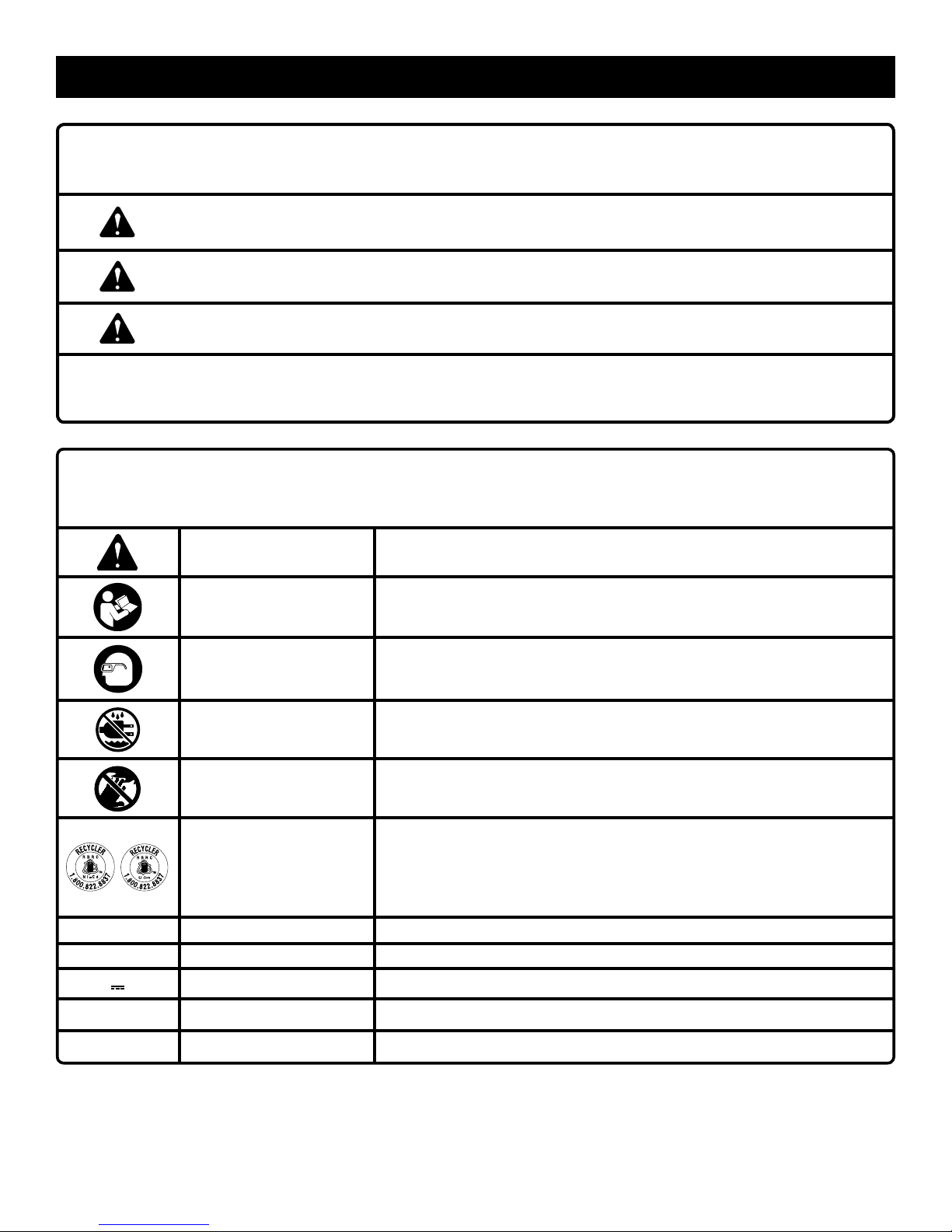

SYMBOLS
The following signal words and meanings are intended to explain the levels of risk associated with this product.
SYMBOL SIGNAL MEANING
DANGER: Indicates an imminently hazardous situation, which, if not avoided, will result
in death or serious injury.
WARNING: Indicates a potentially hazardous situation, which, if not avoided, could result
in death or serious injury.
CAUTION: Indicates a potentially hazardous situation, which, if not avoided, may result in
minor or moderate injury.
NOTICE: (Without Safety Alert Symbol) Indicates important information not related to an
injury hazard, such as a situation that may result in property damage.
Some of the following symbols may be used on this product. Please study them and learn their meaning. Proper
interpretation of these symbols will allow you to operate the product better and safer.
SYMBOL NAME DESIGNATION/EXPLANATION
Safety Alert Indicates a potential personal injury hazard.
Read Operator’s
Manual
To reduce the risk of injury, user must read and understand operator’s manual
before using this product.
Eye Protection Always wear eye protection with side shields marked to comply with ANSI
Z87.1.
Wet Conditions
Alert Do not expose to rain or use in damp locations.
No Hands Symbol Failure to keep your hands away from the blade will result in serious personal
injury.
Recycle Symbols
This product uses nickel-cadmium (Ni-Cd) and lithium-ion (Li-ion) batteries.
Local, state or federal laws may prohibit disposal of batteries in ordinary
trash. Consult your local waste authority for information regarding available
recycling and/or disposal options.
V Volts Voltage
min Minutes Time
Direct Current Type or a characteristic of current
n
o
No Load Speed Rotational speed, at no load
.../min Per Minute Revolutions, strokes, surface speed, orbits etc., per minute

5 - English
FEATURES
PRODUCT SPECIFICATIONS
Length of Stroke........................................................... 1 in.
Strokes Per Minute..................... 1,100-3,000 s/min. (SPM)
Cutting Angle................................0° to 45° (Left and Right)
Orbital Motion......................................................4 Settings
ASSEMBLY
WARNING:
Do not use this product if it is not completely assembled
or if any parts appear to be missing or damaged. Use of
a product that is not properly and completely assembled
or with damaged or missing parts could result in serious
personal injury.
WARNING:
Do not attempt to modify this product or create
accessories or attachments not recommended for use
with this product. Any such alteration or modification is
misuse and could result in a hazardous condition leading
to possible serious personal injury.
If any parts are damaged or missing, please call 1-800-525-2579 for assistance.
WARNING:
Do not allow familiarity with this product to make you
careless. Remember that a careless fraction of a second
is sufficient to inflict serious injury.
WARNING:
Always remove battery pack from the tool when you are
assembling parts, making adjustments, cleaning, or when
not in use. Removing battery pack will prevent accidental
starting that could cause serious personal injury.
WARNING:
Always wear eye protection with side shields marked to
comply with ANSI Z87.1.Failure to do so could result in
objects being thrown into your eyes and other possible
serious injuries.
WARNING:
Do not use any attachments or accessories not
recommended by the manufacturer of this product. The
use of attachments or accessories not recommended
can result in serious personal injury.
APPLICATIONS
You may use this product for the purposes listed below:
Cutting wood surfaces, thin sheet metal, plastics, and
laminates
SWITCH TRIGGER/LOCK-ON BUTTON
See Figure 1, page 9.
The lock-on button is convenient when cutting for extended
periods of time. It is located on the handle above the switch
trigger.
To turn the saw on: Depress the switch trigger.
To turn the saw off: Release the switch trigger.
To lock on: Depress the switch trigger. Push in and hold
the lock-on button. Release the switch trigger.
To release: Depress the switch trigger.
INSTALLING/REMOVING BATTERY PACK
See Figure 2, page 9.
To install:
Place the battery pack on the tool.
Make sure the latches on each side of the battery pack
snap into place and the battery pack is secured on the
tool before beginning operation.
To remove:
Depress the latches on the sides of the battery pack.
Remove the battery pack.
WARNING:
Battery products are always in operating condition.
Removing battery pack will prevent accidental starting
that could cause serious personal injury.
OPERATION

6 - English
OPERATION
BLADE SELECTION
For best performance, always select a specific blade for
the particular application and type of material you wish to
cut. This will help create a smoother, faster cut and prolong
blade life.
WARNING:
This tool is designed to work with T-shank blades. Using
non-T-shank blades may result in blades coming loose
from tool, resulting in personal injury or property damage.
INSTALLING BLADES
See Figure 3, page 10.
The toolless blade clamp design does not require the use
of a blade wrench when installing or removing the blade.
Remove the battery pack.
Rotate the blade clamp lock counterclockwise. Hold the
lock in the open position.
Insert the T-shank saw blade into the slot and push until
the blade is fully inserted.
Release the blade clamp lock, making sure the blade is
securely installed.
Reinstall the battery pack.
BladeSaver™BRACKET
See Figure 4, page 10.
The BladeSaver™feature has a “drop-base” design. As the
blade becomes dull with use, the saw base can be adjusted
vertically in 1/8 in. increments, making unused blade teeth
available for cutting.
This feature can be used for straight cutting, bevel cutting,
and plunge cutting.
There are four detents on the side of the jigsaw for base
adjustment.
To adjust the BladeSaver™:
Remove the battery pack.
Remove the hex key from the storage compartment.
Loosen the two screws on the side of the bracket.
NOTE: It is not necessary to remove the screws. Turn
them counterclockwise only enough to loosen the base
for adjustment.
Adjust the base to desired position indicated by the
detents on the BladeSaver™bracket.
Securely tighten the screws and reinstall the battery pack.
Return hex key to storage compartment.
The unused portion of the blade will vary, depending on the
thickness of the workpiece material and the length of the
blade.
GENERAL CUTTING
See Figure 5, page 10.
Rest the front of the saw base on the workpiece and align
cutting edge of the blade with the line on your workpiece.
Start the saw and move it forward on the work surface.
Apply downward pressure to keep the saw steady and only
enough forward pressure to keep the blade cutting. Do not
force the saw. Forcing the saw may overheat the motor and
break saw blades. Broken saw blades must be replaced with
new saw blades.
STRAIGHT CUTTING
See Figure 5, page 10.
A straight cut can be made by clamping a piece of wood or
straight edge to the workpiece and guiding the edge of the
saw against it. Make the cut from one direction only; don’t
cut halfway and complete the cut from the opposite end.
VARIABLE SPEED LEVER
See Figure 6, page 10.
The variable speed lever is located on top of the saw handle,
above the switch trigger.
To increase or decrease the cutting speed:
Hold the saw in normal operating position. Gradually push
the speed lever to the positive (+) symbol to increase
speed. Push to the negative ( − ) symbol to decrease
speed.
If you desire to lock the switch on at a given speed,
depress the switch trigger, push in and hold the lock-on
button, and release the switch trigger. Adjust the variable
speed lever until the desired speed is reached.
Avoid running the saw at low speeds for extended periods
of time. Running at low speeds under constant usage may
cause the saw to become overheated. If this occurs, cool
the saw by running it without a load and at full speed.
Use these guidelines to determine correct speed for
various applications:
LOW speed is ideal when minimum speed and power is
required; for example, starting cuts.
MEDIUM speed is suitable for cutting hard metals, plas-
tics, and laminates.
HIGH speed produces best results when maximum power
is required, for example, cutting wood. Soft metals such
as aluminum, brass, and copper may also require high
speeds.

7 - English
OPERATION
ORBITAL MOTION
See Figure 7, page 11.
Orbital motion provides faster, more efficient cutting. The
blade cuts through your work in the upstroke but does not
drag across your work in the downstroke.
Orbital
Setting Material Type Suggested Blade Type TPI (Teeth per inch) Speed Setting Orbital Action
0
Counter Top, Laminate
Board Wood Cutting Blade 10-12 (Down
Stroke Blade) Max Speed No Orbit
Thin Sheet Metal Metal Cutting Blade 14-24 Slow - Medium
Speed No Orbit
1
Plastics and PVC Wood Cutting Blade 10-12 Medium Speed Minimal Orbit
Scrolling orCurving Cuts
in Wood Scrolling Wood Blade 10-12 Max Speed Minimal Orbit
2Plywood, Decking and
Hardwood Wood Cutting Blade 6-12 Medium - Max
Speed Medium Orbit
3General Lumber and
Soft Wood Wood Cutting Blade 6-10 Medium - Max
Speed Maximum Orbit
Choose from four orbital adjustment positions for fine to
aggressive cutting. The higher settings should be used when
fast cutting in soft material is desired. The lower settings
should be used when cutting materials with more resistance.
OPTIONAL EDGE GUIDE
(NOT INCLUDED)
See Figure 8, page 11.
An optional edge guide may be purchased separately. It can
be used for making crosscuts and rip cuts.
Remove the battery pack.
Insert the edge guide through the two slots in the base
of the saw.
Adjust to the desired width and lock in place with the
edge guide screw.
Replace the battery pack.
SCROLL CUTTING
See Figure 9, page 11.
Scroll cuts can be made with the jig saw by guiding the direc-
tion of the cut with applied pressure on the handle as shown.
NOTE:Usingblades specifically designedforscroll cuttingwill
reduce stress on the saw and produce better cutting results.
WARNING:
Excessive side pressure to the blade could result in
broken blades or damage to the material being cut.
Broken blades could result in serious personal injury.
PLUNGE CUTTING
See Figure 10, page 11.
WARNING:
To avoid loss of control, broken blades, or damage to
the material being cut, always use extreme caution when
making plunge cuts. We do not recommend plunge
cutting on materials other than wood.
Mark the line of cut clearly on the workpiece.
Set the cutting angle at 0°.
Tilt the saw forward so that it rests on the front edge
of the base and blade will not come in contact with the
workpiece when the saw is turned on.
Make sure the blade is inside the area to be cut.
Using high speed, start the saw and slowly lower the
blade into the workpiece until the blade cuts through the
wood.
Continue lowering the blade into the workpiece until the
base rests flat on the work surface, then move the saw
forward to complete the opening.
Use only the 7 teeth per inch blade for this type of cut.

8 - English
ANGLE CUTTING (BEVEL CUTTING)
See Figures 11-12, page 11.
Bevel cutting angles may be adjusted from 0° to 45° right
or left. Angles for cuts from 0° to 45° in 15° increments are
marked on a scale on both the left and right side of the base.
Notches on the underside of the base provide positive stops
at each of the above mentioned 15° increments. A protractor
is recommended when accurate cuts are required.
Remove the battery pack.
Remove the hex key from the storage compartment.
Loosen the two base pivot screws until the base can be
moved.
NOTE: Do not completely remove screws.
Slide the base backward until the base can move freely
left and right.
OPERATION
Align the pointer on the housing with the desired angle
indicated on the scale on the saw base.
Once the desired angle is reached, slide base forward until
the tab on the motor housing aligns with the appropriate
notch on the underside of the base.
NOTE: When making a set-up for accurate cuts with
a protractor, or for angles other than the preset 15°
increments, the positive stop notches on the underside
of the base are not used.
Tighten the base pivot screws securely.
Return the hex key to the storage compartment.
Replace the battery pack.
ACCESSORIES
Look for these accessories where you purchased this product or call 1-800-525-2579:
Edge Guide Kit .................................................................................................................................................202936001
WARNING:
Current attachments and accessories available for use with this product are listed above. Do not use any attachments
or accessories not recommended by the manufacturer of this product. The use of attachments or accessories not
recommended can result in serious personal injury.
WARNING:
When servicing, use only identical replacement parts.
Use of any other parts could create a hazard or cause
product damage.
MAINTENANCE
GENERAL MAINTENANCE
Avoid using solvents when cleaning plastic parts. Most
plastics are susceptible to damage from various types of
commercial solvents and may be damaged by their use. Use
clean cloths to remove dirt, dust, oil, grease, etc.
This product has a Three-year Limited Warranty.
For Warranty details go to www.ryobitools.com
NOTE: FIGURES (ILLUSTRATIONS) START ON PAGE 9
AFTER FRENCH AND SPANISH LANGUAGE SECTIONS.

2 – Français
AVERTISSEMENT
Lire tous les avertissements et toutes les instructions. Ne
pas suivre l’ensemble des avertissements et des instructions
peut entraîner une électrocution, un incendie ou des blessures
graves.
Conserver les avertissements et les instructions à des fins de
référence ultérieure. Le terme « outil motorisé », utilisé dans tous
les avertissements ci-dessous désigne tout outil fonctionnant sur
secteur (câblé) ou sur piles (sans fil).
SÉCURITÉ DU LIEU DE TRAVAIL
Garder le lieu de travail propre et bien éclairé. Les endroits
encombrés ou sombre s sont propices aux accidents.
Ne pas utiliser d’outils électriques dans des atmosphères
explosives, par exemple en présence de liquides, gaz ou
poussières inflammables. Les outils électriques produisent
des étincelles risquant d’enflammer les poussières ou vapeurs.
Garder les enfants et badauds à l’écart pendant l’utilisation
d’un outil électrique. Les distractions peuvent causer une perte
de contrôle.
SÉCURITÉ ÉLECTRIQUE
Les fiches des outils électriques doivent correspondre à
la prise secteur utilisée. Ne jamais modifier la fiche, de
quelque façon que ce soit. Ne jamais utiliser d’adaptateurs
de fiche avec des outils mis à la terre. Les fiches et prises
non modifiées réduisent le risque de choc électrique.
Éviter tout contact du corps avec des surfaces mises
à la terre, telles que tuyaux, radiateurs, cuisinières et
réfrigérateurs. Le risque de choc électrique est accru lorsque
le corps est mis à la terre.
Ne pas exposer les outils électriques à l’eau ou l’humidité.
La pénétration d’eau dans ces outils accroît le risque de choc
électrique.
Ne pas maltraiter le cordon d’alimentation. Ne jamais
utiliser le cordon d’alimentation pour transporter l’outil et
ne jamais débrancher ce dernier en tirant sur le cordon.
Garder le cordon à l’écart de la chaleur, de l’huile, des
objets tranchants et des pièces en mouvement. Un cordon
endommagé ou emmêlé accroît le risque de choc électrique.
Pour les travaux à l’extérieur, utiliser un cordon spécialement
conçu à cet effet. Utiliser un cordon conçu pour l’usage
extrérieur pour réduire les risques de choc électrique.
S’il est nécessaire d’utiliser l’outil électrique dans un endroit
humide, employer un dispositif interrupteur de défaut à la
terre (GFCI). L’utilisation d’un GFCI réduit le risque de décharge
électrique.
Ne recharger les piles qu’avec l’appareil indiqué. Pour utiliser
l’appareil avec des piles au nickel-cadmium et au lithium-ion de
18 V, consulter le supplément de raccordement pour chargeur/
outils/piles/appareil n˚ 987000-432.
SÉCURITÉ PERSONNELLE
Rester attentif, prêter attention au travail et faire preuve
de bon sens lors de l’utilisation de tout outil électrique. Ne
pas utiliser cet outil en état de fatigue ou sous l’influence
de l’alcool, de drogues ou de médicaments. Un moment
d’inattention pendant l’utilisation d’un outil électrique peut
entraîner des blessures graves.
Utiliser l’équipement de sécurité. Toujours porter une
protection oculaire. L’équipement de sécurité, tel qu’un
masque filtrant, de chaussures de sécurité, d’un casque
ou d’une protection auditive, utilisé dans des conditions
appropriées réduira le risque de blessures.
Éviter les démarrages accidentels. S’assurer que le
commutateur est en position d’arrêt avant de brancher
l’outil. Porter un outil avec le doigt sur son commutateur ou
brancher un outil dont le commutateur est en position de marche
peut causer un accident.
Retirer les clés de réglage avant de mettre l’outil en marche.
Une clé laissée sur une pièce rotative de l’outil peut causer des
blessures.
Ne pas travailler hors de portée. Toujours se tenir bien
campé et en équilibre. Ceci permettra de mieux contrôler
l’outil en cas de situation imprévue.
Porter une tenue appropriée. Ne porter ni vêtements amples,
ni bijoux. Garder les cheveux, les vêtements et les gants
à l’écart des pièces en mouvement. Les vêtements amples,
bijoux et cheveux longs peuvent se prendre dans les pièces en
mouvement.
Si les outils sont équipés de dispositifs de dépoussiérage,
s’assurer qu’ils sont connectés et correctement utilisés.
L’usage de ces dispositifs de dépoussiérage peut réduire les
dangers présentés par la poussière.
Ne porter ni vêtements amples, ni bijoux. Attacher ou couvrir
les cheveux longs. Les vêtements amples, bijoux et cheveux
longs peuvent se prendre dans les ouïes d’aération.
Ne pas utiliser l’outil sur une échelle ou un support instable.
Une bonne tenue et un bon équilibre permettent de mieux
contrôler l’outil en cas de situation imprévue.
UTILISATION ET ENTRETIEN DES OUTILS
ÉLECTRIQUES
Ne pas forcer l’outil. Utiliser l’outil approprié pour
l’application. Un outil approprié exécutera le travail mieux et de
façon moins dangereuse s’il est utilisé dans les limites prévues.
Ne pas utiliser l’outil si le commutateur ne permet pas de le
mettre en marche ou de l’arrêter. Tout outil qui ne peut pas
être contrôlé par son commutateur est dangereux et doit être
réparé.
Débrancher l’outil et/ou retirer le bloc-piles avant d’effectuer
des réglages, de changer d’accessoire ou de remiser l’outil.
Ces mesures de sécurité préventives réduisent les risques de
démarrage accidentel de l’outil.
Ranger les outils motorisés hors de la portée des enfants
et ne laisser personne n’étant pas familiarisé avec l’outil ou
ces instructions utiliser l’outil. Dans les mains de personnes
n’ayant pas reçu des instructions adéquates, les outils sont
dangereux.
Entretenir les outils motorisés. Vérifier qu’aucune pièce
mobile n’est mal alignée ou bloquée, qu’aucune pièce
n’est brisée et s’assurer qu’aucun autre problème ne
risque d’affecter le bon fonctionnement de l’outil. En
cas de dommages faire réparer l’outil avant de l’utiliser de
nouveau. Beaucoup d’accidents sont causés par des outils mal
entretenus.
RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES

3 – Français
Garder les outils bien affûtés et propres. Des outils
correctement entretenus et dont les tranchants sont bien affûtés
risquent moins de se bloquer et sont plus faciles à contrôler.
Utiliser l’outil, les accessoires et embouts, etc. conformément
à ces instrutions pour les applications pour lesquelles ils
sont conçus, en tenant compte des conditions et du type
de travail à exécuter. L’usage d’un outil motorisé pour des
applications pour lesquelles il n’est pas conçu peut être
dangereux.
UTILISATION ET ENTRETIEN DE LA PILE
Ne recharger qu’avec l’appareil spécifié par le fabricant. Un
chargeur approprié pour un type de pile peut créer un risque
d’incendie s’il est utilisé avec un autre type de pile.
Utiliser exclusivement le bloc-pile spécifiquement indiqué
pour l’outil. L’usage de tout autre bloc peut créer un risque de
blessures et d’incendie.
Lorsque le bloc-piles n’est pas en usage, le garder à l’écart
d’articles tels qu’attaches trombones, pièces de monnaie,
clous, vis ou autres petits objets métalliques risquant
d’établir le contact entre les deux bornes. La mise en court-
circuit des bornes de piles peut causer des étincelles, des
brûlures ou un incendie.
En cas d’usage abusif, du liquide peut s’échapper des
piles. Éviter tout contact avec ce liquide. En cas de contact
accidentel, rincer immédiatement les parties atteintes avec
de l’eau. En cas d’éclaboussure dans les yeux consulter un
médecin. Le liquide s’échappant des piles peut causer des
irritations ou des brûlures.
DÉPANNAGE
Les réparations doivent être confiées à un technicien
qualifié, utilisant exclusivement des pièces identiques à
celles d’origine. Ceci assurera le maintien de la sécurité de
l’outil.
Utiliser exclusivement des pièces identiques à celles
d’origine pour les réparations. Se conformer aux instructions
de la section Entretien de ce manuel. L’usage de pièces non
autorisées ou le non-respect des instructions peut présenter
des risques de choc électrique ou de blessures.
RÈGLES DE SÉCURITÉ RELATIVES AUX OUTILS ÉLECTRIQUES
AVERTISSEMENTS DE SÉCURITÉ RELATIVES SCIE SAUTEUSE
Lorsque l’outil est utilisé pour un travail risquant de le mettre
en contact avec des fils électriques cachés, le tenir par les
surfaces de prise isolées. Le contact d’un accessoire de coupe
avec un fil sous tension « électrifie » les pièces métalliques
exposées de l’outil et peut électrocuter l’utilisateur.
Dans la mesure du possible, utiliser des serre-joint pour
maintenir la pièce sur une surface stable. Une pièce tenue
à la main ou contre son corps le rend instable et peut causer
une perte de contrôle.
Apprendre à connaître l’outil. Lire attentivement le manuel
d’utilisation. Apprendre les applications et les limites
de l’outil, ainsi que les risques spécifiques relatifs à son
utilisation. Le respect de cette consigne réduira les risques
d’incendie, de choc électrique et de blessures graves.
Toujours porter une protection oculaire munie d’écrans
latéraux certifiée conforme à la norme ANSI Z87.1 lors du
montage des pièces, du fonctionnement de l’outil ou au
moment de l’entretien. Le respect de cette règle réduira les
risques de blessures graves.
Protection respiratoire. Porter un masque facial ou un
masque antipoussière si le travail produit de la poussière.
Le respect de cette consigne réduira les risques de blessures
graves.
Protection auditive. Porter une protection auditive lors de
l’utilisation prolongée. Le respect de cette règle réduira les
risques de blessures graves.
Les outils fonctionnant sur piles n’ayant pas besoin d’être
branchés sur une prise secteur, ils sont toujours en état
de fonctionnement. Tenir compte des dangers possibles
lorsque l’outil n’est pas en usage et lors du remplacement
des piles. Le respect de cette consigne réduira les risques
d’incendie, de choc électrique et de blessures graves.
Ne pas placer les outils électriques sans fil ou leurs piles
à proximité de flammes ou d’une source de chaleur. Ceci
réduira les risques d’explosion et de blessures.
Ne pas écraser, faire tomber ou endommager le bloc-piles.
Ne jamais utiliser un bloc-piles ou un chargeur qui est tombé,
a été écrasé, a reçu un choc violent ou a été endommagé
de quelque façon que ce soit. Une pile endommagée risque
d’exploser. Éliminer immédiatement toute pile endommagée,
selon une méthode appropriée.
Les piles peuvent exploser en présence d’une source
d’allumage, telle qu’une veilleuse. Pour réduire les risques
de blessures graves, ne jamais utiliser un appareil sans fil, quel
qu’il soit, en présence d’une flamme vive. En explosant, une
pile peut projeter des débris et des produits chimiques. En cas
d’exposition, rincer immédiatement les parties atteintes avec
de l’eau.
Ne pas recharger un outil fonctionnant sur piles dans un
endroit humide ou mouillé. Le respect de cette règle réduira
les risques de choc électrique.
Pour un résultat optimal, le piles de l’outil doivent être
rechargées dans un local où la température est de 10 à
38 °C (50 à 100°F). Ne pas ranger l’outil à l’extérieur ou dans
un véhicule.
Si l’outil est utilisé de façon intensive ou sous des
températures extrêmes, des fuites de pile peuvent se
produire. En cas de contact du liquide avec la peau,
rincer immédiatement la partie atteinte avec de l’eau.
En cas d’éclaboussure dans les yeux, les rincer à l’eau
fraîche pendant au moins 10 minutes, puis contacter
immédiatement un médecin. Le respect de cette règle réduira
les risques de blessures graves.
Conserver ces instructions. Les consulter fréquemment et
les utiliser pour instruire les autres utilisateurs éventuels. Si cet
outil est prêté, il doit être accompagné de ces instructions.

4 – Français
Certains des symboles ci-dessous peuvent être utilisés sur produit. Veiller à les étudier et à apprendre leur signification.
Une interprétation correcte de ces symboles permettra d’utiliser produit plus efficacement et de réduire les risques.
SYMBOLE NOM DÉSIGNATION / EXPLICATION
Symbole d’alerte de
sécurité Indique un risque de blessure potentiel.
Lire manuel d’utilisation Pour réduire les risques de blessures, l’utilisateur doit lire et veiller à bien
comprendre le manuel d’utilisation avant d’utiliser ce produit.
Protection oculaire
Toujours porter une protection oculaire avec écrans latéraux certifiée
conforme à la norme ANSI Z87.1.
Avertissement
concernant l’humidité Ne pas exposer à la pluie ou l’humidité.
Symbole mains à
l’écart
Le non-respect de cette mise en garde peut entraîner des blessures
graves.
Symboles de recy-
clage
Ce produit utilise les piles de nickel-cadmium (Ni-Cd) et lithium-ion (Li-
ion). Les réglementations locales ou gouvernementales peuvent interdire
de jeter les piles dans les ordures ménagères. Consulter les autorités
locales compétentes pour les options de recyclage et/ou l’élimination.
V Volts Tension
min Minutes Temps
Courant continu Type ou caractéristique du courant
n
o
Vitesse à vide Vitesse de rotation à vide
.../min Par minute Tours, coups, vitesse périphérique, orbites, etc., par minute
Les termes de mise en garde suivants et leur signification ont pour but d’expliquer le degré de risques associé à
l’utilisation de ce produit.
SYMBOLE SIGNAL SIGNIFICATION
DANGER : Indique une situation extrêmement dangereuse qui, si elle n’est pas évitée,
aura pour conséquences des blessures graves ou mortelles.
AVERTISSEMENT : Indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, pourrait entraîner des blessures graves ou mortelles.
ATTENTION : Indique une situation potentiellement dangereuse qui, si elle n’est pas
évitée, pourraît entraîner des blessures légères ou de gravité modérée.
AVIS :
(Sans symbole d’alerte de sécurité)Indique une information importante
ne concernant pas un risque de blessure comme une situation pouvant
occasionner des dommages matériels.
SYMBOLES

5 – Français
CARACTÉRISTIQUES
FICHE TECHNIQUE
Course.........................................................25,4 mm (1 po)
Coups par minute...................... 1 100 - 3 000 s/min (SPM)
Angle de coupe ..................... 0° à 45° à droite et à gauche
Mouvement orbital ............................................. 4 réglages
ASSEMBLAGE
AVERTISSEMENT :
Ne pas utiliser le produit s’il n’est pas complètement
assemblé ou si des pièces semblent manquantes ou
endommagées. L’utilisation d’un produit dont l’assemblage
est incorrect ou incomplet ou comportant des pièces
endommagées ou absentes représente un risque de
blessures graves.
AVERTISSEMENT :
Ne pas essayer de modifier cet outil ou de créer des pièces
et accessoires non recommandés. De telles altérations ou
modifications sont considérées comme un usage abusif
et peuvent créer des conditions dangereuses, risquant
d’entraîner des blessures graves.
Si des pièces manquent ou sont endommagées, veuillez appeler au 1-800-525-2579 pour obtenir de l’aide.
AVERTISSEMENT :
Ne pas laisser la familiarité avec l’outil faire oublier la
prudence. Ne pas oublier qu’une fraction de seconde
d’inattention peut entraîner des blessures graves.
AVERTISSEMENT :
Toujours retirer la bloc-pile de l’outil au moment d’assembler
des pièces, d’effectuer des réglages et de procéder au
nettoyage, ou lorsque l’outil n’est pas utilisé. Le fait de retirer
la pile permet d’empêcher un démarrage accidentel pouvant
entraîner des blessures graves.
AVERTISSEMENT :
Toujours porter une protection oculaire avec écrans latéraux
certifiée conforme à la norme ANSI Z87.1. Si une opération
dégage de la poussière, porter également un masque anti-
poussière.
AVERTISSEMENT :
Ne pas utiliser d’outils ou accessoires non recommandés
par le fabricant pour cet outil. L’utilisation de pièces et
accessoires non recommandés peut entraîner des blessures
graves.
APPLICATIONS
Cet produit peut être utilisé pour les applications ci-dessous :
Coupe du bois, tôle mince, plastiques et laminés.
Pour prendre connaissance de l’ensemble des instructions relatives
à la charge, consulter les manuels d’utilisation des blocs-piles et
chargeur.
UTILISATION
GÂCHETTE/BOUTON DE VERROUILLAGE
Voir la figure 1, page 9.
Interrupteur de marche/arrêt verrouillable pratique lors de
coupes effectuées pendant de longues périodes. Situé sur
la poignée au-dessus de la gâchette.
Pour mettre la scie en marche : Appuyer sur la gâchette.
Pour arrêter la scie : Relâcher la gâchette.
Pour verrouiller : Appuyer sur la gâchette. Enfoncer et
maintenir le bouton de verrouillage. Relâcher la gâchette.
Pour déverrouiller : Appuyer sur la gâchette.
INSTALLATION / RETRAIT DU BLOC-PILES
Voir la figure 2, page 9.
Pour installer :
Installer le bloc-piles sur l’outil.
S’assurer que ses deux loquets latéraux s’engagent
correctement et vérifier que le bloc est solidement
assujetti avant d’utiliser l’outil.
Pour retirer :
Appuyer sur les loquets de chaque côté du bloc-piles.
Retirer le bloc-piles de l’outil.
AVERTISSEMENT :
Les outils à piles sont toujours en état de fonctionnement.
Le fait de retirer la pile permet d’empêcher un démarrage
accidentel pouvant entraîner des blessures graves.

6 – Français
SCIAGE GÉNÉRAL
Voir la figure 5, page 10.
Placer le devant de la base de la scie contre la pièce à couper
et aligner le tranchant de la lame sur la ligne de coupe tracée
sur la pièce. Mettre la scie en marche et la pousser vers
l’avant. Appuyer sur la scie de manière à assurer sa stabilité
et la pousser vers l’avant avec juste assez de force pour
que la lame continue de couper. Ne pas forcer la scie pour
ne pas causer une surchauffe du moteur et la cassure de la
lame. Les lames brisées doivent être remplacées.
COUPE DROITE
Voir la figure 5, page 10.
Une coupe droite peut être exécuté en assujettissant une
planche ou une règle sur la pièce à couper pour guider la
scie. Ne couper que dans un sens, ne jamais couper jusqu’à
la moitié d’une pièce dans un sens et terminer la coupe dans
l’autre.
LEVIER DE VITESSE VARIABLE
Voir la figure 6, page 10.
Cette scie est équipée d’un levier de vitesse variable
permettant à l’opérateur d’ajuster la vitesse et le couple.
Pour augmenter et réduire le vitesse de coupe :
 Tenir la scie en position normale. Pousser le levier de
vitesse vers le signe (+) pour augmenter la vitesse et le
couple. Pousser le levier vers le signe (–) pour réduire la
vitesse et le couple.
 Pour verrouiller la sciee à une vitesse donnée, appuyer sur
la gâchette, maintenir le bouton de verropuillage enfoncé
et relâcher la gâchette. Ensuite touner le levier de vitesse
pour obtenir la vitesse désirée.
 Éviter d’utiliser la scie à basse vitesse pendant des
périodes prolongées. Ceci pourrait causer une surchauffe.
Si la scie surchauffe, la faire refroidir en la laissant tourner
à vide et à la vitesse maximum.
Pour déterminer la vitesse à utiliser en fonction de
l’application :
 La BASSE vitesse est idéale lorsqu’un minimum de
puissance est nécessaire, par exemple pour entamer une
coupe.
 La MOYENNE vitesse convient à la coupe des métaux,
plastiques et matériaux laminés.
 La HAUTE vitesse est préférable lorsqu’un maximum de
puissance est nécessaire, par ex emple pour la coupe de
bois. Les métaux tendres, tels que l’aluminium, le laiton
et le cuivre peuvent également nécessiter une vitesse
élevée.
CHOIX DE LA LAME
Pour une performance optimale, sélectionner une lame conçue
pour le travail à effectuer et le type de matériau à couper. Ce
choix aidera à l’exécution d’une coupe souple et rapide et
prolongera la durée de vie de la lame.
AVERTISSEMENT :
Cet outil est conçu pour le travail avec des lames à tige en
T. L’utilisation avec des lames qui ne sont de type à tige
en T peut entraîner le détachement des lames de l’outil,
provoquant des blessures ou des dommages.
INSTALLATION DES LAMES
Voir la figure 3, page 10.
La conception du serre-lame sans outil ne nécessite aucune
clé pour lame pour installer ou retirer la lame.
Retirer le bloc-piles.
Tourner le verrou du serre-lame vers la gauche. Maintenir
le verrou en position ouverte.
Insérer la lame de scie à tige en T dans la fente et pousser
jusqu’à ce qu’elle soit complètement insérée.
Relâcher le verrou du serre-lame et s’assurer que la lame
est installée correctement.
Remettre le bloc-piles en place.
BladeSaver™SUPPORT
See Figure 4, page 10.
La conception de la caractéristique BladeSaver™repose sur
une base « réglable selon l’usage ». Au fur et à mesure que la
lame s’use, la base de la scie peut être réglée à la verticale par
incréments de 3,2 mm (1/8 po) pour pouvoir utiliser les dents
de lames inutilisées pour continuer la coupe.
Cette caractéristique peut être utilisée pour les coupes droites,
plongeantes et les biseaux.
La scie sauteuse est équipée de 4 encliquetages situés sur le
côté pour pouvoir régler la base.
Réglage de la caractéristique BladeSaver™:
Retirer le bloc-piles.
Retirer la clé hexagonale de son logement. Fournie pour
dévisser les deux vis situées sur le côté du support.
NOTE : Il n’est pas nécessaire de retirer les vis. Les
tourner vers la gauche suffisamment pour dégager la
base et procéder au réglage.
Régler la base à la position désirée indiquée par les
encliquetages situés sur le support BladeSaver™.
Visser fermement les vis et réinstaller le bloc-piles.
Remettre la clé hexagonale dans le compartiment de
rangement.
La portion inutilisée de la lame variera selon l’épaisseur du
matériau à travailler la longueur de la lame.
UTILISATION

7 – Français
UTILISATION
Réglages
d’orbite Type de matériaux Suggère le type de lame TPI (dents par pouce ) Réglages de vitesse Mouvement orbital
0
Comptoir, conseil en
stratifié Lame à bois 10-12 (lame de
descente ) Vitesse maximale Pas de mouvement
orbital
Tôle Lame pour coupe de
métaux (non inclus) 14-24 Lente - Vitesse
moyen Pas de mouvement orbital
1
Plastiques et P.V.C. Lame à bois 10-12 Vitesse moyen Minime mouvement
orbital
Défilement ou courbe
coupe en la bois Lame pour coupe défilement 10-12 Vitessemaximale Minime mouvement
orbital
2Contreplaqué,platelage
et planchers en bois Lame à bois 6-12 Moyen - Vitesse
maximale Moyen mouvement orbital
3Général de bois et bois
tendre Lame à bois 6-10 Moyen - Vitesse
maximale Maximummouvement orbital
ORBITAL MOTION
See Figure 7, page 11.
Le mouvement orbital permet d’effectuer une coupe rapide et
plus efficace. La lame coupe dans sa course vers le haut, mais
ne frotte pas contre le matériau lors de sa course vers le bas.
Choisir l’une des quatre positions de réglage d’orbite pour
obtenir une coupe fine à agressive. Choisir l’une des quatre
positions de réglage d’orbite pour obtenir une coupe fine à
agressive. Les valeurs de réglage les plus élevées doivent être
utilisées pour la coupe rapide dans un matériau tendre. Les
valeurs de réglage les plus basses doivent être utilisées pour
la coupe de matériaux plus résistants.
GUIDE DE CHANT OPTIONNEL
(NON INCLUS)
Voir la figure 8, page 11.
Un guide de chant en option peut être achetée séparément.
Ce guide peut être utilisé pour les coupes transversales et
longitudinales.
Retirer le bloc-piles.
Insérer le guide de chant dans les deux fentes de la base,
comme illustré.
Régler le guide sur la largeur désirée et l’assujettir avec
sa vis.
Remettre le bloc-piles en place.
DÉCOUPE DE FORMES
Voir la figure 9, page 11.
Les découpes de formes sont exécutées en guidant la scie
sauteuse par pression sur la poignée, comme illustré.
NOTE : L’utilisation de lames spécialement conçues pour
exécuter des profils en spirale réduira la contrainte de la scie
et produira de meilleurs résultats de coupe.
AVERTISSEMENT :
Une pression latérale excessive sur la lame peut la briser
et endommager la pièce en train d’être coupée. Lames
brisées pourraient entraîner des blessures graves.
COUPE PLONGEANTE
Voir la figure 10, page 11.
AVERTISSEMENT :
Lors des coupes plongeantes, prendre les précautions
les plus extrêmes afin de ne pas risquer de perdre le
contrôledelascie,briserlalameouendommagerlapièce
en train d’être coupée. Nous recommandons de ne pas
pratiquer de coupes plongeantes dans des matériaux
autres que le bois.
Marquer clairement la ligne de coupe sur la pièce.
 Régler l’angle de coupe à 0°.
Incliner la scie vers l’avant, de manière à ce qu’elle
repose sur le devant de sa base et que la lame n’entre
pas en contact avec la pièce à couper lorsque la scie
est mise en marche.
S’assurer que la lame est à l’intérieur de la partie à
couper.
Mettre la scie en marche à la vitesse maximum et
abaisser lentement la lame dans la pièce à couper,
jusqu’à ce qu’elle morde dans le bois.
Continuer d’abaisser la lame dans la pièce, jusqu’à ce
que la base de la scie repose à plat sur la pièce, puis
pousser la scie vers l’avant pour achever la coupe.
Pour ce type de coupe, utiliser exclusivement une lame à
7 dents par pouce.

8 – Français
UTILISATION
COUPE D’ANGLE (BISEAU)
Voir les figures 11 et 12, page 11.
L’angle de coupe en biseau peut être ajusté de 0 à 45°, à
doite ou à gauche. Une échelle se trouvant de chaque côté
de la base, présente des graduations de 0, 15, 30 et 45°
pour les coupes en biseau.
Des encoches situées dessous
le moteur servent de butées positives pour chaque incrément
de 15° indiqués ci-dessus . Lorsque des angles précis sont
nécessaires, il est recommandé d’utiliser un rapporteur.
Retirer le bloc-piles.
Retirer la clé hexagonale de son logement. Fournie pour
desserrer les deux vis pivots de la base de manière à
pouvoir la retirer.
NOTE : Ne pas retirer complètement les vis.
Glisser la base vers l’arrière jusqu’à ce qu’elle bouge
librement de gauche à droite.
Aligner le pointeur du boîtier avec l’angle désiré indiqué
sur la base.
Une fois que l’angle choisi est atteint, glisser la base vers
l’avant jusqu’à ce que l’onglet du logement de moteur
s’aligne avec la rainure appropriée se trouvant sous la
base.
NOTE : Lors du réglage pour la coupe précise d’un angle
mesuré avec un rapporteur ou d’angles autres que les
préréglages de 15, 30 et 45°, les crans d’arrêt de l’arrière
de la base ne sont pas utilisés.
Serrer fermement les vis pivot de la base.
Remettre la clé hexagonale dans le compartiment de
rangement.
Remettre le bloc-piles en place.
AVERTISSEMENT :
Utiliser exclusivement des pièces d’origine pour les
réparations. L’usage de toute autre pièce pourrait créer
une situation dangereuse ou endommager l’produit.
ENTRETIEN
ENTRETIEN GÉNÉRAL
Éviter d’utiliser des solvants pour le nettoyage des pièces en
plastique. La plupart des matières plastiques peuvent être
endommagées par divers types de solvants du commerce.
Utiliser un chiffon propre pour éliminer la saleté, la poussière,
l’huile, la graisse, etc.
ACCESSOIRES
Rechercher ces accessoires où vous avez acheté ce produit ou en appelant au 1-800-525-2579 :
Guide de chant....................................................................................................................................................202936001
AVERTISSEMENT :
Les outils et accessoires disponibles actuellement pour cet produit sont listés ci-dessus. Ne pas utiliser d’outils ou accessoires
non recommandés pour cet produit. L’utilisation de pièces et accessoires non recommandés peuvant entraîner des blessures
graves.
Este producto cuenta con una garantía limitada de tres años.
Pour obtenir de détails de la garantie, visitez le site www.ryobitools.com
NOTE : FIGURES (ILLUSTRATIONS) COMMENÇANT SUR 9 DE PAGE
APRÈS LE SECTION ESPAGNOL.

2 – Español
ADVERTENCIA
Lea todas las advertencias de seguridad y las instrucciones.
El incumplimiento de las advertencias e instrucciones puede
ocasionar descarga eléctrica, fuego o lesiones graves.
Guarde todas las advertencias e instrucciones para futuras
consultas. Eltérmino “herramientaeléctrica”empleado entodos los
avisosde advertenciaenumeradosabajoserefiere alas herramientas
eléctricas de cordón (alámbricas) y de baterías (inalámbricas).

Mantenga limpia y bien iluminada el área de trabajo. Un área
de trabajo mal despejada o mal iluminada propicia accidentes.
No utilice herramientas motorizadas en atmósferas
explosivas, como las existentes alrededor de líquidos,
gases y polvos inflamables. Las herramientas eléctricas
generan chispas que pueden encender el polvo y los vapores
inflamables.
Mantenga alejados a los niños y circunstantes al maniobrar
una herramienta eléctrica. Toda distracción puede causar
pérdida del control de la herramienta.
SEGURIDAD ELÉCTRICA
Las clavijas de las herramientas eléctricas deben
corresponder a las tomas de corriente donde se conectan.
Nunca modifique la clavija de ninguna forma. No utilice
ninguna clavija adaptadora con herramientas eléctricas
dotadas de contacto a tierra. Conectando las clavijas
originales en las tomas de corriente donde corresponden se
disminuye el riesgo de una descarga eléctrica.
Evite el contacto del cuerpo con las superficies de objetos
que estén haciendo tierra o estén conectados a ésta, como
tuberías, radiadores, estufas y refrigeradores. Existe un
mayor riesgo de descargas eléctricas si el cuerpo está haciendo
tierra.
No exponga las herramientas eléctricas a la lluvia ni a
condiciones de humedad. La introducción de agua en una
herramienta eléctrica aumenta el riesgo de descargas eléctricas.
No maltrate el cordón eléctrico. Nunca utilice el cordón para
trasladar, desconectar o tirar de la herramienta eléctrica.
Mantenga el cordón alejado del calor, del aceite, de bordes
afilados y de piezas móviles. Los cordones eléctricos dañados
o enredados aumentan el riesgo de descargas eléctricas.
Al utilizar una herramienta eléctrica a la intemperie, use
un cordón de extensión apropiado para el exterior. Usando
un cordón adecuado para el exterior se disminuye el riesgo de
descargas eléctricas.
Si debe operar una herramienta en lugares húmedos, use
un suministro protegido por un interruptor de circuito con
pérdida a tierra (GFCI). El uso de un GFCI reduce el riesgo de
descargas eléctricas.
Cargue las baterías solamente con el cargador indicado.
Para utilizar con paquetes de baterías de níquel-cadmio
de 18 V o de iones de litio de 18 V, consulte el folleto
de la herramienta/aparato/paquete de baterías/cargador
complementario 987000-432.

Permanezca alerta, preste atención a lo que esté haciendo y
aplique el sentido común al utilizar herramientas eléctricas.
No utilice la herramienta eléctrica si está cansado o se
encuentra bajo los efectos de alguna droga, alcohol o
medicamento. Un momento de inatención al utilizar una
herramienta eléctrica puede causar lesiones corporales serias.
Use equipo de seguridad. Siempre póngase protección
ocular. El uso de equipo de seguridad como mascarilla para el
polvo, calzado de seguridad, casco y protección para los oídos
en las circunstancias donde corresponda disminuye el riesgo
de lesiones.
Evite un arranque accidental de la unidad. Asegúrese de
que el interruptor esté en la posición de apagado antes de
conectar la herramienta. Portar las herramientas eléctricas
con el dedo en el interruptor, o conectarlas con el interruptor
puesto, propicia accidentes.
Retire toda llave o herramienta de ajuste antes de encender
la herramienta eléctrica. Toda llave o herramienta de ajuste
dejada en una pieza giratoria de la herramienta eléctrica puede
causar lesiones.
No estire el cuerpo para alcanzar mayor distancia. Mantenga
una postura firme y buen equilibrio en todo momento. De
esta manera se logra un mejor control de la herramienta eléctrica
en situaciones inesperadas.
Vístase adecuadamente. No vista ropas holgadas ni joyas.
Mantenga el cabello, la ropa y los guantes alejados de las
piezas móviles. Las ropas holgadas, las joyas y el cabello largo
pueden engancharse en las piezas móviles.
Si se suministran dispositivos para conectar mangueras
de extracción y captación de polvo, asegúrese de que
éstas estén bien conectadas y se usen correctamente. La
utilización de captador de polvo puede disminuir los peligros
relacionados con el polvo.
No vista ropas holgadas ni joyas. Recójase el cabello si
está largo. Las ropas holgadas y las joyas, así como el cabello
largo, pueden resultar atraídas hacia el interior de las aberturas
de ventilación.
No utilice la unidad al estar en una escalera o en un
soporte inestable. Una postura estable sobre una superficie
sólida permite un mejor control de la herramienta eléctrica en
situaciones inesperadas.

ELÉCTRICA
  No fuerce la herramienta eléctrica. Utilice la herramienta
eléctrica adecuada para cada trabajo. La herramienta
eléctrica adecuada efectúa mejor y de manera más segura el
trabajo, si además se maneja a la velocidad para la que está
diseñada.
No utilice la herramienta si el interruptor no enciende o
no apaga. Cualquier herramienta eléctrica que no pueda
controlarse con el interruptor es peligrosa y debe repararse.
Desconecte la clavija del suministro de corriente o
retire el paquete de baterías de la herramienta eléctrica,
según sea el caso, antes de efectuarle cualquier ajuste,
cambiarle accesorios o guardarla. Tales medidas preventivas
de seguridad reducen el riesgo de poner en marcha
accidentalmente la herramienta.
Guarde las herramientas eléctricas desocupadas fuera del
alcance de los niños y no permita que las utilicen personas
no familiarizadas con las mismas o con estas instrucciones.
Las herramientas eléctricas son peligrosas en manos de
personas no capacitadas en el uso de las mismas.
Preste servicio a las herramientas eléctricas. Revise para
ver si hay desalineación o atoramiento de piezas móviles,
ruptura de piezas o cualquier otra condición que pueda
afectar el funcionamiento de la herramienta. Si está dañada
la herramienta eléctrica, permita que la reparen antes de


3 – Español
usarla. Numerosos accidentes son causados por herramientas
eléctricas mal cuidadas.
Mantenga las herramientas de corte afiladas y limpias. Las
herramientas de corte bien cuidadas y con bordes bien afilados,
tienen menos probabilidad de atascarse en la pieza de trabajo
y son más fáciles de controlar.
Utilice la herramienta eléctrica, los accesorios y brocas,
hojas y cuchillas de corte, ruedas de esmeril, etc. de
conformidad con estas instrucciones, tomando en cuenta
las condiciones de trabajo y la tarea por realizar. Si se utiliza
la herramienta eléctrica para operaciones diferentes de las
indicadas podría originar una situación peligrosa.


Sólo cargue el paquete de baterías con el cargador
especificado por el fabricante. Un cargador adecuado para un
tipo paquete de baterías puede significar un riesgo de incendio
si se emplea con un paquete de baterías diferente.
Utilice las herramientas eléctricas sólo con los paquetes de
baterías específicamente indicados. El empleo de paquetes
de baterías diferentes puede presentar un riesgo de incendio.
Cuando no esté utilizándose el paquete de baterías,
manténgalo lejos de otros objetos metálicos, como clips,
monedas, llaves, clavos, tornillos o otros objetos metálicos,
pequeños que puedan establecer conexión entre ambas
terminales. Establecer una conexión directa entre las dos
terminales de las baterías puede causar quemaduras o
incendios.
Si se maltratan las baterías, puede derramarse líquido de las
mismas; evite todo contacto con éste. En caso de contacto,
lávese con agua. Si el líquido llega a tocar los ojos, además
busque atención médica. El líquido de las baterías puede
causar irritación y quemaduras.

Permita que un técnico de reparación calificado preste
servicio a la herramienta eléctrica, y sólo con piezas de
repuesto idénticas. De esta manera se mantiene la seguridad
de la herramienta eléctrica.
Al dar servicio a una herramienta eléctrica, sólo utilice
piezas de repuesto idénticas. Siga las instrucciones
señaladas en la sección Mantenimiento de este manual.
El empleo de piezas no autorizadas o el incumplimiento de las
instrucciones de mantenimiento puede significar un riesgo de
descarga eléctrica o de lesiones.

ADVERTENCIAS DE SEGURIDAD SIERRA DE VAIVÉN
Sujete las herramientas eléctricas por las superficies
aisladas de sujeción al efectuar una operación en la cual la
herramienta de corte pueda entrar en contacto con cables
ocultos o con su propio cordón eléctrico. Todo contacto
de una herramienta con un cable cargado carga las piezas
metálicas expuestas de la herramienta y da una descarga
eléctrica al operador.
Utilice prensas o cualquier otro medio práctico de asegurar
y sostener la pieza de trabajo en una plataforma segura.
Sostener la pieza con la mano o contra el cuerpo es inestable
y puede causar una pérdida de control.
Familiarícese con su herramienta eléctrica. Lea
cuidadosamente el manual del operador. Aprenda sus usos
y limitaciones, así como los posibles peligros específicos
de esta herramienta eléctrica. Con el cumplimiento de esta
regla se reduce el riesgo de una descarga eléctrica, incendio o
lesión seria.
Siempre use protección ocular con laterales protectores
con la marca de cumplimiento con la norma ANSI Z87.1
al ensamblar piezas, utilizar la herramienta o llevar a cabo
tareas de mantenimiento. Con el cumplimiento de esta regla
se reduce el riesgo de lesiones corporales serias.
Protéjase los pulmones. Use una careta o mascarilla
contra el polvo si la operación genera mucho polvo. Con
el cumplimiento de esta regla se reduce el riesgo de lesiones
serias.
Protéjase los oídos. Durante períodos prolongados de
utilización del producto, póngase protección para los
oídos. Con el cumplimiento de esta regla se reduce el riesgo
de lesiones corporales serias.
No se necesita conectar a una toma de corriente las
herramientas de baterías; por lo tanto, siempre están en
condiciones de funcionamiento. Esté consciente de los
posibles peligros cuando no esté usando la herramienta
de baterías o cuando esté cambiando los accesorios de la
misma. Con el cumplimiento de esta regla se reduce el riesgo
de una descarga eléctrica, incendio o lesión corporal seria.
No coloque herramientas de baterías ni las baterías mismas
cerca del fuego o del calor. De esta manera se reduce el riesgo
de explosiones y de lesiones.
No aplaste, deje caer o dañe de baterías. Nunca utilice una
batería o cargador que se ha caído, aplastado, recibido un
golpe contundente o ha sido dañado(a) de alguna manera.
Las baterías dañadas pueden sufrir explosiones. Deseche de
inmediato toda batería que haya sufrido una caída o cualquier
daño.
Las baterías pueden explotar en presencia de fuentes de
inflamación, como los pilotos de gas. Para reducir el riesgo de
lesiones serias, nunca use un producto inalámbrico en presencia
de llamas expuestas. La explosión de una batería puede lanzar
fragmentos y compuestos químicos. Si ha quedado expuesto
a la explosión de una batería, lávese de inmediato con agua.
No cargue herramientas de baterías en lugares mojados
o húmedos. Con el cumplimiento de esta regla se reduce el
riesgo de una descarga eléctrica.
Para obtener resultados óptimos, debe cargar la herramienta
de baterías en un lugar donde la temperatura esté entre 10
y 38 °C (entre 50 y 100 °F). No guarde la herramienta a la
intemperie ni en el interior de vehículos.
En condiciones extremas de uso o temperatura las baterías
pueden emanar líquido. Si el líquido llega a tocarle la piel,
lávese de inmediato con agua y jabón. Si le entra líquido en
los ojos, láveselos con agua limpia por lo menos 10 minutos,
y después busque de inmediato atención médica. Con el
cumplimiento de esta regla se reduce el riesgo de lesiones
corporales serias.
Guarde estas instrucciones. Consúltelas con frecuencia y
empléelas para instruir a otras personas que puedan utilizar
esta herramienta. Si presta a alguien esta herramienta, facilítele
también las instrucciones.

4 – Español

Las siguientes palabras de señalización y sus significados tienen el objeto de explicar los niveles de riesgo relacionados
con este producto.
 SEÑAL 
 Indica una situación peligrosa inminente, la cual, si no se evita, causará la muerte
o lesiones serias.
 Indica una situación peligrosa posible, la cual, si no se evita, podría causar la
muerte o lesiones serias.
 Indica una situación peligrosa posible, la cual, si no se evita, podría causar lesiones
menores o leves.
AVISO:
(Sin el símbolo de alerta de seguridad) Indica información importante no relacio-
nada con ningún peligro de lesiones, como una situación que puede ocasionar
daños físicos.
Es posible que se empleen en este producto algunos de los siguientes símbolos. Le suplicamos estudiarlos y aprender
su significado. Una correcta interpretación de estos símbolos le permitirá utilizar mejor y de manera más segura el
producto.
  
Alerta de seguridad Indica un peligro posible de lesiones personales.
Lea el manual del
operador
Para reducir el riesgo de lesiones, el usuario debe leer y comprender el
manual del operador antes de usar este producto.
Protección ocular Siempre póngase protección ocular con protección lateral con la marca
de cumplimiento de la norma ANSI Z87.1.
Alerta de condiciones
húmedas No exponga la unidad a la lluvia ni la use en lugares húmedos.
Símbolo de no acercar
las manos
Si no mantiene las manos alejadas de la hoja de corte, se causará serias
lesiones corporales.
Símbolos de reciclado
Este producto contiene baterías de níquel-cadmio (Ni-Cd) y iones de litio
(Li-ion). Es posible que algunas leyes municipales, estatales o federales
prohíban desechar las baterías de níquel-cadmio en la basura normal.
Consulte a las autoridades reguladoras de desechos para obtener
información en relación con las alternativas de reciclado y desecho
disponibles.
V Volts Voltaje
min Minutos Tiempo
Corriente continua Tipo o característica de corriente
n
o
Velocidad en vacío Velocidad de rotación, en vacío
.../min Por minuto Revoluciones, carreras, velocidad superficial, órbitas, etc.,
por minuto

5 – Español


Longitud de la carrera ............................. 25.4 mm (1 pulg.)
Carreras por minuto ...................1 100–3 000 s/min. (SPM)
Ángulo de corte....De 0° a 45° (a la izquierda y a la derecha)
Movimiento orbital.................................................4 ajustes


No use este producto si no está totalmente ensamblado
o si alguna pieza falta o está dañada. El uso de un
producto que no está adecuadamente y completamente
ensamblado o posee partes dañadas o faltantes puede
resultar en lesiones personales graves.

No intente modificar este producto ni crear aditamentos o
accesorios que no estén recomendados para usar con este
producto. Dichas alteraciones o modificaciones constituyen
un uso indebido y podrían provocar una situación de riesgo
que cause posibles lesiones personales graves.
Si hay piezas dañadas o faltantes, le suplicamos llamar al 1-800-525-2579, donde le brindaremos asistencia.


No permita que su familarización con las herramientas lo
vuelva descuidado. Tenga presente que un descuido de un
instante es suficiente para causar una lesión grave.

Siempre retire el paquete de baterías de la herramienta
cuando esté ensamblando partes, realizando ajustes,
limpiando o cuando ésta no esté en uso. Retirando el paquete
de baterías se evita arrancar accidentalmente la unidad, lo
cual puede causar lesiones serias.

Siempre póngase protección ocular con protección lateral
con la marca de cumplimiento de la norma ANSI Z87.1. Si no
cumple esta advertencia, los objetos que salen despedidos
pueden producirle lesiones serias en los ojos.

No utilice ningún aditamento o accesorio no recomendado por
el fabricante de esta producto. El empleo de aditamentos o
accesorios no recomendandos podría causar lesiones serias.

Esta producto puede emplearse para los fines siguientes:
Corte de superficies de madera, chapa metálica delgada,
plásticos y laminados
Para ver las instrucciones de carga completas, consulte los
manuales del operador del paquete de baterías y de cargador.


Vea la figura 1, página 9.
El botón del seguro es conveniente cuando se corta durante
extensos períodos de tiempo. Está ubicado en el mango arriba
del gatillo del interruptor.
 Oprima el gatillo del interruptor.
 Suelte el gatillo del interruptor.
 Oprima el gatillo del
interruptor. Presione y mantenga presionado el botón del
seguro. Suelte el gatillo del interruptor.
  Oprima el gatillo del interruptor.


Vea la figura 2, página 9.

Coloque el paquete de baterías en la herramienta.
Asegúrese de que los pestillos situados en ambos lados del
paquete de baterías entren completamente en su lugar con
un chasquido y de que el paquete quede bien asegurado en
la herramienta antes de empezar a utilizar ésta.

Oprima los pestillos laterales del paquete de baterías.
Retire de la herramienta el paquete de baterías.

Las productos de baterías siempre están en condiciones de
funcionamiento. Retirando el paquete de baterías se evita
arrancar accidentalmente la unidad, lo cual puede causar
lesiones serias.

6 – Español


Para obtener un mejor rendimiento, siempre seleccione
una hoja específica para la aplicación particular y el tipo de
material que desea cortar. Esto lo ayudará a lograr un corte
más suave y rápido y a extender la vida útil de la hoja.

La herramienta está diseñada para trabajar con hojas
con fuste en “T” El uso de hojas sin fuste en “T” puede
hacer que las hojas se aflojen de la herramienta, lo que
puede provocar lesiones corporales o daños materiales.

Vea la figura 3, página 10.
El diseño de mordaza para ajustar hojas sin herramientas
no requiere el uso de una llave de ajuste para instalar o
quitar la hoja.
Retire el paquete de baterías.
Gire el seguro de la mordaza para ajustar hojas en sentido
contrario a las agujas del reloj. Coloque el seguro en la
posición abierta.
Inserte la hoja de sierra con vástago en T dentro de la
ranura y empuje hasta que la hoja está completamente
insertada.
Suelte el seguro de la mordaza para ajustar hojas,
asegurándose de que la hoja esté instalada de forma
segura.
Vuelva a colocar el paquete de baterías.
™ 
Vea la figura 4, página 10.
La característica BladeSaver™posee un diseño de “base de
caída”. A medida que la hoja se desafila con el uso, la base
dela sierra puede ajustarse verticalmente en incrementosde
3mm(1/8 pulg.), permitiendo utilizar los dientes no utilizados
de la hoja para cortar.
Esta característica se puede utilizar para el corte recto, el
corte de bisel y el corte de penetración.
Existen cuatro retenes en la parte lateral de la sierra de
vaivén para el ajuste de la base.
™
Retire el paquete de baterías.
Retire la llave hexagonal de su lugar de guardarse. Afloje
los dos tornillos de la parte lateral del soporte.
No es necesario retirar los tornillos. Gírelos en
sentido contrario a las agujas del reloj solo lo suficiente
como para aflojar la base para el ajuste.
Ajuste la base a la posición deseada indicada por los
retenes en el BladeSaver™.
Ajuste los tornillos con firmeza y vuelva a colocar el
paquete de baterías. Vuelva a colocar la llave hexagonal
en el compartimiento.
La parte no utilizada de la hoja puede variar, según el
espesor del material de la pieza de trabajo y la longitud de
la hoja.

Vea la figura 5, página 10.
Deje descansar la parte delantera de la base de la sierra en
la pieza de trabajo y alinee el borde de corte de la hoja con
la línea de dicha pieza. Encienda la sierra y desplácela hacia
adelante por la superficie de la pieza de trabajo. Aplique
presión hacia abajo para mantener estable la sierra, y hacia
adelante aplique sólo la presión suficiente para mantener
la sierra cortando. No fuerce la sierra. Si se fuerza la sierra
puede recalentarse el motor y romperse la hoja de corte.
Las hojas de corte rotas deben reemplazarse por nuevas.

Vea la figura 5, página 10.
Puedenrealizarsecortes rectosfijandoconprensasde mano
una tabla recta o regla en la pieza de trabajo y guiando el
borde de la sierra contra la misma. Efectúe el corte en una
dirección solamente. No corte hasta medio camino, para
luego completar el corte a partir del extremo opuesto.

Vea la figura 6, página 10.
Puedenrealizarsecortes rectosfijandoconprensasde mano
una tabla recta o regla en la pieza de trabajo y guiando el
borde de la sierra contra la misma.

Sostenga la sierra en la posición normal de funcionamiento.
Empuje el selector de velocidad hacia el signo positivo
( + ). Para disminuir la velocidad y la potencia, empuje el
selector hacia el signo negativo ( − ).
Si desea enclavar el seguro de encendido a una velocidad
dada, oprima el gatillo del interruptor, oprima y no suelte
el botón del seguro de encendido, y después suelte el
gatillo. En seguida ajuste el selector de velocidad hasta
alcanzar la velocidad deseada.
Evite utilizar la sierra a velocidad baja durante períodos
de tiempo prolongados. Si se hace funcionar la sierra a
baja velocidad en uso constante puede recalentarse. Si
ocurre tal situación, enfríe la sierra poniéndola a funcionar
en vacío y a toda velocidad.
Pueden aplicarse las siguientes pautas para determinar

   es ideal cuando se requieren
velocidad y potencia mínimas, por ejemplo, para iniciar
cortes.
  es apropiada para cortar
metales duros, plásticos y material laminado.
   produce resultados óptimos
cuando se requiere potencia máxima, por ejemplo, para
cortar madera. Los metales suaves, como el aluminio,
el latón y el cobre, también pueden requerir velocidades
altas.
