Safco 8917 User manual

8917-37MP: 1 of 7;
Rev. 3; 3/09
Lectern Base - Media Cart
Basez pour de Lutrin / Charrette Médiatique
Base para el Atril / Carreta de los medios de comunicación
8917
For questions or concerns, please call 1-800-664-0042
available Monday-Friday 7:00 AM to 6:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H00 à 18H00 (Heure centrale) (Opérateurs de langue anglaise)
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:00 AM a 6:00 PM (Hora Central) (Operadores que hablan inglés)
ASSEMBLY INSTRUCTIONS
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
• El REGISTRO PARA LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
• L’INSCRIPTION POUR LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
New Hope, MN 55428
www.safcoproducts.com
an LDI Company

Safco Products Company, New Hope, MN 554288917-37MP: 2 of 7; Rev. 3; 3/09
TOOLS REQUIRED: Flat-bladed Screwdriver; Phillips Screwdriver; Hammer or Mallet
OUTILS REQUIS : Tournevis plat à lame ; tournevis à pointe cruciforme ; marteau ou maillet
HERRAMIENTAS REQUERIDAS: Piso aspas destornillador; destornillador Phillips; martillo o mazo
Two People Recommended.
On recommande que l’assemblage soit effectué par deux personnes.
Se recomienda dos personas para el ensamblaje.

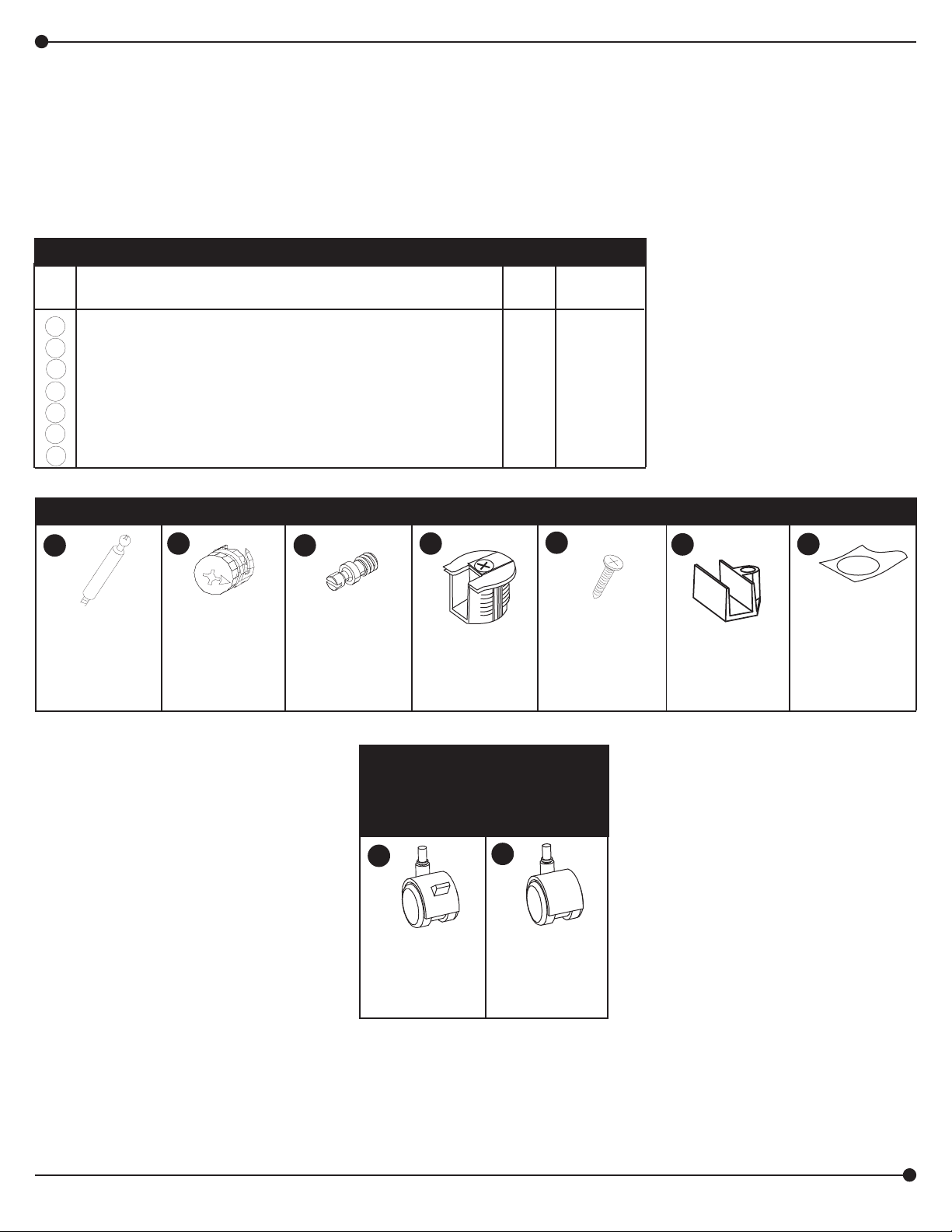

Parts List / Liste des Pièces / Lista de Piezas
A
B
C
D
E
F
G
Code/
Código DESCRIPTION / DESCRIPTION / DESCRIPCIÓN Qty./
Qté/
Cant.
Part No./
N° de Pièce /
No. de Pieza
Back Panel / Panneau arrière / Tablero trasero 1 8917-01§
Left Side Panel / Panneau du côté gauche / Tablero lateral izquierdo 1 8917-02§
Right Side Panel / Panneau du côté droit / Tablero lateral derecho 1 8917-03§
Shelf / L'étagère / Estante 1 8917-04§
Top / Panneau supérieur / Tablero superior 1 8917-05§
Hardware Pack / Paquet Matérial / Paquete Material 1 8917-19§
Hardware Pack / Paquet Matérial / Paquete Material 1 8917-99BL
Hardware Pack / Paquet Matérial / Paquete Material: 8917-19§
Long Screw Post
Long Poteau avec la fin
d'un vis
Poste largo con
el tornillo-extremo
Qty. / Qté. / Cant. 10
HFFMFB
HIJKLM
Locking Cam
Came
Leva del freno
Qty. / Qté. / Cant. 10
HFFMFC
Caster Bracket
Support de la roue
Anaquel de la rueda
Qty. / Qté. / Cant. 4
8917-10
Wood Screw (for caster)
Vis pour bois (pour Roue)
Tornillo para Madera (para
Rueda)
Qty. / Qté. / Cant. 4
8917-27
Short Screw Post
Court Poteau avec la fin
d'un vis
Poste corto con
el tornillo-extremo
Qty. / Qté. / Cant. 4
8915-28
Plastic Locking Cam
Came plastique
Leva del freno plástica
Qty. / Qté. / Cant. 4
8915-27
N
Adhesive Cover
(not shown)
Couverture adhésive
(Non indiquêe)
Cubierta adhesiva
(no se muestra)
Qty. / Qté. / Cant. 6
8915-35§
§Note: When corresponding about parts,
be sure to state color:
Gray (GR), Mahogany (MH),
Medium Oak (MO) or Cherry (CY).
§Noter: Quand correspondre au sujet de
parties,soyez sûr d’affirmer la couleur:
Gris (GR), Acajou (MH),
Chêne Moyen (MO) ou Cerise (CY).
§Note: Al corresponder sobre las piezas,esté
seguro declarar el color:
Gris (GR), Caoba (MH),
Roble Pálido (MO) o Cereza (CY).
Hardware Pack /
Paquet Matérial / Paquete
Material:
8917-99BL
Caster With Brakes
Roue avec Frein
Rueda con Freno
Qty. / Qté. / Cant. 2
8917-24
OP
Caster Without
Brakes
Roue sans Frein
Rueda sin Freno
Qty. / Qté. / Cant. 2
8917-25

Safco Products Company, New Hope, MN 554288917-37MP: 3 of 7; Rev. 3; 3/09
A
B
C
E
D
I
H
(10)
(10)
M(4)
K
J
(4)
(4)
L(4)
P(2)
O
(2)

Safco Products Company, New Hope, MN 55428
8917-37MP: 4 of 7; Rev. 3; 3/09
2
1(6)
I(4) J
B
DC
J(4)
(4)
K
I(6) K(4)
Two People Recommended.
On recommande que l’assemblage soit
effectué par deux personnes.
Se recomienda dos personas para el
ensamblaje.
CB
D
UNFINISHED
EDGES
LES BORDS
INACHEVÉS
LOS BORDES
INACABADOS

Safco Products Company, New Hope, MN 55428
8917-37MP: 5 of 7; Rev. 3; 3/09
4
3(4)
H
E
(2)
I
H
(4)
I(2)
E
C
B
Two People Recommended.
On recommande que l’assemblage soit
effectué par deux personnes.
Se recomienda dos personas para el
ensamblaje.
UNFINISHED
EDGES
LES BORDS
INACHEVÉS
LOS BORDES
INACABADOS

Safco Products Company, New Hope, MN 55428
8917-37MP: 6 of 7; Rev. 3; 3/09
5
6
A
(6)
H
(4)
L(4) (2) (2) P
H(6)
MO
M
(4)
L(4)
P(2)
O(2)

Safco Products Company, New Hope, MN 55428
8917-37MP: 7 of 7; Rev. 3; 3/09
7
8
Two People Recommended.
On recommande que l’assemblage soit
effectué par deux personnes.
Se recomienda dos personas para el
ensamblaje.
A
N
NCover upper exposed holes or cams
with adhesive covers.
Couvrons les trous supérieur exposé ou
cames de couvertures adhésives .
Cubre los agujeros expuestos superiores
o las levas de freno con cubiertas
adhesivas.
UNFINISHED
EDGES
LES BORDS
INACHEVÉS
LOS BORDES
INACABADOS
