Safco MUV 1881 User manual

100188137: 1 of 4; Rev A; Rev Date
29-JUN-2016
For questions or concerns, please call the Safco Consumer Hot Line 1-800-664-0042
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
MÜV™ Mobile Machine Cart
Charrette mobile pour appareils de bureau • Carreta móvil para máquinas de oficina
ASSEMBLY INSTRUCTIONS
TOOLS REQUIRED: Allen Wrench, Open-end Wrench (BOTH INCLUDED)
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
INSTRUCTIONS DE MONTAGE •INSTRUCCIONES DE ENSAMBLAJE
• HERRAMIENTAS REQUERIDAS: Llave Allen, Llave de boca (SE INCLUYEN AMBAS)
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
• OUTILS REQUIS : Clef Allen, Clé à fourche (INCLUSES TOUTES LES DEUX)
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
1881
L’Assistance téléphonique à la clientèle Safco au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
Línea directa para el cliente de Safco 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)

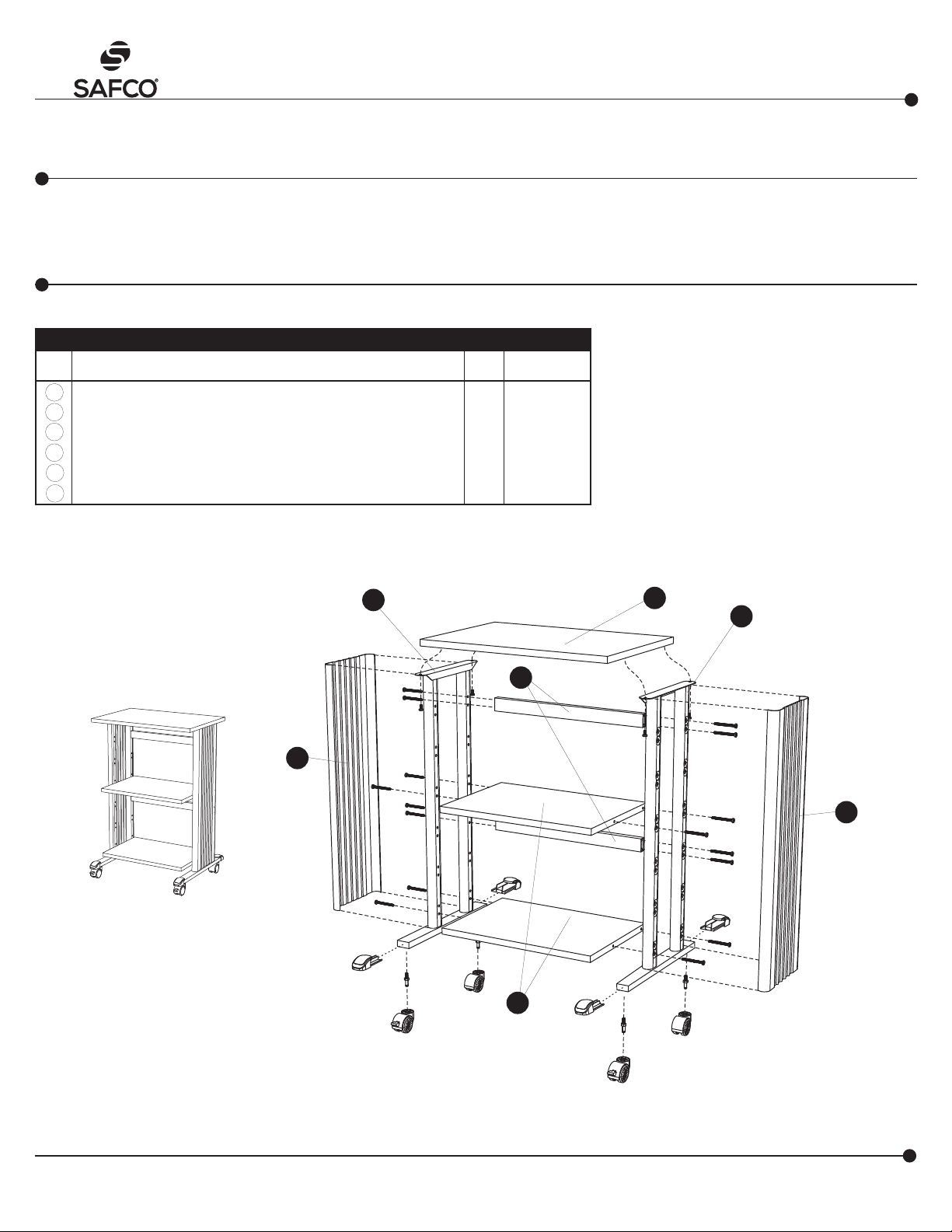

Left Leg / Pied gauche / Pata izquierdo 1 1881-02§§
Right Leg / Pied droit / Pata derecha 1 1881-03§§
Brace / Support / Soporte 2 1881-07§§
Shelf / L’étagère / Estante 2 1881-08§
Top Panel / Panneau supérieur / Panel superior 1 1881-01§
Side Panel / Panneau latéral / Panel lateral 2 1881-04§§
A
B
C
D
E
F
CODE /
CODIGO
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
DESCRIPTION / DESCRIPTION /DESCRIPCIÓN QTY. /
QUANTITÉ/
CANTIDAD
PART NO. /
NODE PIECE /
NO. DE PIEZA
Primary Parts • Pièces principales • Piezas de primer orden
A
B
C
D
E
F
F
§Note: When corresponding about parts, be
sure to state color:
Cherry (CY) or Medium Oak (MO).
§Noter: Quand correspondre au sujet de parties,
soyez sûr d’affirmer la couleur:
Cerise (CY) ou Chêne Moyen (MO).
§Note: Al corresponder sobre las piezas, esté
seguro declarar el color:
Cereza (CY) o Roble Pálido (MO).
§§Note: When corresponding about parts, be
sure to state color:
Black (BL) or Gray (GR).
§§Noter: Quand correspondre au sujet de parties,
soyez sûr d’affirmer la couleur:
Noir (BL) ou Gris (GR).
§§Note: Al corresponder sobre las piezas, esté
seguro declarar el color:
Negro (BL) o Gris (GR).
Minneapolis, MN 55428
www.safcoproducts.com
an LDI Spaces Company

Safco Products Company, New Hope, MN 55428
100188137: 2 of 4; Rev A; Rev Date 29-JUN-2016
Hardware • Matériel • El material
HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE MATERIAL
1880-99§§
HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE MATERIAL
1881-19§§§
1(4)
(1)
2
A
B
A B
§§Note: When corresponding about
parts, be sure to state color:
Black (BL) or Gray (GR).
§§Noter: Quand correspondre au sujet
de parties, soyez sûr d’affirmer la
couleur:
Noir (BL) ou Gris (GR).
§§Note: Al corresponder sobre las
piezas, esté seguro declarar el color:
Negro (BL) o Gris (GR).
§§§Note: When corresponding about parts, be sure to state color: Black (BL) or Chrome (CR).
§§§Noter: Quand correspondre au sujet de parties, soyez sûr d’affirmer la couleur: Noir (BL) ou Chromé (CR).
§§§Note: Al corresponder sobre las piezas, esté seguro declarar el color: Negro (BL) o Cromo (CR).
Locking Caster
Roue avec frein
rueda con el
freno
QTY: 2
#1880-24§§
M
Non-Locking
Caster
Roue sans frein
rueda sin el
freno
QTY: 2
#1880-25§§
N
F
Long Screw
Longue vis
Tornillo largo
QTY: 16 #1880-27§§§
GShort Screw
Courte vis
Tornillo corto
QTY: 4
#1880-23§§§
HAllen Wrench
Clef Allen
Llave Allen
QTY: 1
#1880-34NC
IJAllen Bit
Morceau Allen
Pedazo Allen
QTY: 1
#1880-35NC
Caster Stem
Dispositif
d’insertion pour roulettes
Enganche para las rueditas
QTY: 4 #1880-26NC
K
LOpen-end Wrench
Clé à fourche
Llave de boca
QTY: 1
#1880-33NC
M
K
L
M
KL
