Salda Ris 400he 3.0 Instruction manual

ИНСТРУКЦИЯ

Salda RIS 1500 HE 3.0

Įmonė pasilieka teisę keisti techninius duomenis Änderungen in Konstruktion und Design sind vorbehalten

Subject to technical modication Производитель оставляет за собой право усовершенствования технических данных

RIS 400HE 3.0

RIS 700HE 3.0

RIS 1000HE 3.0

RIS 1500HE 3.0

RIS 1900HE 3.0

[ lt ]

[ ru ]

[ en ]

T [ de ]

REKUPERATORINIAI ĮRENGINIAI

ВЕНТИЛЯЦИОННЫЕ АГРЕГАТЫ С РЕКУПЕРАЦИЕЙ ТЕПЛА

AHU WITH HEAT RECOVERY

LÜFTUNGSGERÄTE MIT WÄRMERÜCKGEWINUNG

Techniniai duomenys

Технические данные

Technical data

Technische Daten

RIS HE 3.0

Rekuperatoriniai įrenginiai valo, šildo ir tiekia

šviežią orą. Įrenginiai paima šilumą iš išmeta-

mo oro ir perduoda ją į tiekiamą.

Našūs ir tyliai veikiantys ventiliatoriai.

Plokštelinis šilumokaitis, šilumos atgavimo

efektyvumas 55-75%.

Elektrinis šildytuvas.

Reguliuojamas oro srautas.

Reguliuojama tiekiamo oro temperatūra.

Šilumokaičio priešužšaliminė apsauga.

Žemas triukšmo lygis.

Kiekvienas agregatas patikrintas atskirai.

Su integruotomis valdymo ir stebėjimo funkci-

ja, naudojant valdymo pultelius.

Akustinė sienelių izoliacija – 50mm.

Lengvai montuojami

Skirtas darbui patalpose

Įrenginio paskirtis yra oro valymas, šildymas

ir tiekimas į patalpas. Naudojamas tik švaraus

oro ventiliavimo ir kondicionavimo sistemose.

Netinkami naudoti baseinuose, pirtyse ir

kitose panašiose patalpose.

Rekuperatorius negali būti naudojamas

kaip orinis šildytuvas.

Heat recovering air handling units are used for

cleaning, heating and supplying with fresh air.

AHU recover heat from exhaust air and convey

it to supply air.

Efcient low-noise fans.

Efciency of plate heat exchanger 55-75%.

Electrical heater.

Controlled air ow.

Supply air temperature control.

Anti-freeze protection of the heat exchanger.

Low noise level.

All units are pre-run and tested.

All versions can be controlled by remote

control devices.

Acoustic insulation of the walls – 50 mm.

Easy to mount.

Suitable for operation indoor environment.

The purpose of the unit is: cleaning, heating

and supplying room with exceptionally clean

air. The unit is used in clean air ventilation and

conditioning systems.

Not suitable for use at swimming pools,

saunas and other similar facilities.

The unit can not be used as an air heater.

Die Wärmerückgewinnungsgeräte filtern,

erwär men und fördern frische Luft. Sie nehmen

Wärme aus der Abluft auf und leiten sie an die

Außenluft weiter.

Leistungsfähige und leise Ventilatoren.

Plattenwärmeaustauscher, Wärmerückgewin-

nungsgrad 55-75% .

Elektrisches Heizregister für die Zuluft.

Regelung des Luftstromes.

Regelung der Temperatur der gelieferten Luft.

Gefrierschutz des Wärmetauschers.

Niedriges Geräuschniveau.

Jedes Aggregat ist getrennt geprüft.

Integrierte Steuerungs- und Überwa-

chungseinrichtung mit Fernbedienungen.

Akustische Isolation des Gehäuses - 50mm

stark.

Leicht montierbar.

Anwendung: nur in geschützten Räumen.

Die Anlage ist für den Transport, Filterung und

die Aufwärmung sauberer Luft vorgesehen.

Nicht für Betrieb in Schwimmbädern, Sau-

nen und ähnlichen Räumen bestimmt.

Das Lüftungsgerät darf für Heizungs-

zwecke nicht verwendet werden.

Установки с рекуперацией тепла очищают,

нагревают и подают свежий воздух. Установки

извлекают тепло у выходящего воздуха и

передают его поступающему воздуху.

Производительные и бесшумные венти-

ляторы.

Пластинчатый теплообменник, эффектив-

ность теплоотдачи 55-75%.

Электрический нагреватель.

Регулируемый воздушный поток.

Регулируемая температура подаваемого

воздуха.

Защита теплообменника от замерзания.

Низкий уровень шума.

Каждый агрегат проверен отдельно.

С интегрированными возможностями управ-

ления и наблюдения с помощью пультов

управления.

Акустическая изоляция стенок – 50 мм.

Легко монтируются.

Предназначен для монтажа в помещениях.

Агрегат предназначен для очистки, подо-

грева и подачи чистого воздуха в помещения.

Используетса только в системах вентиляции и

кондиционирования чистого воздуха

Не приспособлен для использования

в бассейнах, банях и других подобных

помещениях.

Рекуператор не может применяться как

нагреватель воздуха.

Visi įrenginiai yra supakuoti gamykloje taip,

kad atlaikytų normalias pervežimo sąlygas.

Iškraudami ir sandėliuodamit įrenginius naudo-

kite tinkamą kėlimo įrangą, kad išvengtumėte

žalos ir sužeidimų. Nekelkite įrenginių už mai-

tinimo laidų, sujungimo dėžučių, oro paėmimo

arba šalinimo anšų. Venkite sutrenkimų ir

smūginių perkrovų. Iki sumontavimo įrenginius

sandėliuokite sausoje vietoje, kur santykinė oro

drėgmė neviršyja 70% (esant +20°C), vidutinė

aplinkos temperatūra - tarp +5°C ir +40°C. San-

dėliavimo vieta turi būti apsaugota nuo purvo

ir vandens.

Venkite ilgalaikio tokių gaminių sandėliavimo.

Nepatariame sandėliuoti ilgiau nei vienerius

metus.

Все поставляемые агрегаты упакованы на

заводе таким образом, чтобы обеспечить

условия надежной транспортировки. Во

время разгрузки и хранения пользуйтесь под-

ходящей подъемной техникой чтобы избежать

повреждений и ранений. Не поднимайте

агрегаты за кабель питания, коробки подклю-

чения и фланец подачи и вытяжки воздуха.

Берегите от ударов и перегрузок. До монтажа

храните агрегаты в сухом помещении, где

относительная влажность воздуха не привы-

шает 70% (при +20°C), средняя температура

окружающей среды - между +5°C и +40°C.

Место хранения должно быть защищено от

грязи и воды.

Не рекомендуется хранить агрегат на складе

больше одного года.

Units are packed in the factory to complay

needs of normal transportation handling. Use

suitable lifting and moving equipment when

handling units in order to prevent damages and

injuries. Do not use cables, terminal boxes,

and inlet-exhaust anges for lifting and moving

units. Avoid hits and shock loads. Units should

be stored in dry rooms where relative humidity

max. 70% (at +20°C), ambient temperature is

within the range of +5°C to +40°C. Units should

be protected from dust, dirt and water.

Avoid long term storaging. Longer than 1 year

is not recommended.

Lagern Sie die Anlage in seiner Originalver-

packung trocken und wettergeschützt. Das

Gerät darf nicht an den Zuleitungen, Verbin-

dungsblocks, Stutzen oder Flanschen gehoben

oder getragen werden. Decken Sie offene

Paletten mit Planen ab und schützen Sie das

Gerät vor Schmutzeinwirkung. Halten Sie eine

Lagertemperatur von + 5°C bis 40°C bei max.

70% Luftfeuchtigkeit ein. Bei Lagerzeiträumen

von über 1 Jahr prüfen Sie vor der Montage die

Leichtgängigkeit der Ventilatorlager.

- Nenaudokite šio įrenginio kitiems tikslams, nei

numatyti jo paskirtyje.

- Neardykite ir niekaip nemodikuokite įrenginio.

Tai gali sukelti mechaninį gedimą ar net

sužeidimą.

- Montuodami ir aptarnaudami įrenginį naudokite

specialią darbinę aprangą. Būkite atsargūs

- įrenginio ir jį sudarančiųjų dalių kampai ir

briaunos gali būti aštrios ir žeidžiančios.

- Šalia įrenginio nedėvėkite plevėsuojančių

drabužių, kuriuos galėtų įtraukti į dirbantį

ventiliatorių.

- Nekiškite pirštų ar kitų daiktų į oro paėmimo

ir išėjimo apsaugines groteles arba į prijungtą

ortakį. Bet kokiam svetimkūniui patektus į

įrenginį, tuoj pat atjunkite nuo elektros maitinimo

šaltinio. Prieš pašalindami svetimkūnį įsitikinkite,

kad sustojo bet koks mechaninis judėjimas

įrenginyje, atvėso šildytuvas. Taip pat įsitikinkite,

kad atsitiktinis įrenginio įjungimas - neįmanomas.

- Nepajunkite įrenginio prie kitokio elektros tinklo,

nei nurodyta lipduke ant įrenginio korpuso.

- Naudokite tik tinkamą išorinį jungiklį-automatinį

antsrovio saugiklį (žr. modelio lipduke nurodytą

galingumą ir vardinės srovės dydį).

- Parinktas maitinimo laidas turi atitikti įrenginio

galingumą.

- Niekada nenaudokite pažeisto maitinimo laido.

- Niekada į šlapias rankas neimkite į elektros

tinklą pajungtų maitinimo laidų.

- Niekada nenardinkite prailginimo laidus ir

kištukines jungtis į vandenį.

- Nemontuokite ir nenaudokite įrenginio ant

kreivų stovų, nelygių paviršių ir kitokių nestabilių

plokštumų.

- Montuokite įrenginį tvirtai, tuo užtikrindami

saugų jo naudojimą.

- Niekada nenaudokite šio įrenginio sprogimui

palankioje ir agresyvių medžiagų turinčioje

aplinkoje.

- Не используйте агрегат по другим целям,

нежели указано в его предназначении.

- Не разбирайте и никаким образом не модер-

низируйте агрегат. Это может стать причиной

механической поломки или ранения.

- Во время монтажа и обслуживания агрегата

используйте специальную рабочую одежду

и будьте осторожны - углы агрегата и со-

ставляющих частей могут быть острыми и

ранящими.

- Во время работы агрегата не прикосайтесь

и остерегайтесь, чтобы прочие предметы

не попали в решетки подачи и вытяжки воз-

духа или в подключенный воздуховод. При

попадании любого постороннего предмета

в агрегат немедленно отключите от источ-

ника питания. Перед изъятием постороннего

предмета убедитесь, что в вентиляторе

остановилось любое механическое движение

и удостоверьтесь, что случайное включение

агрегата невозможно.

- Не подключайте к электрической сети с ины-

ми данными, чем предъявленные на наклейке

с тех. данными модели на корпусе агрегата.

- Подберите и используйте внешний вклю-

чатель - автоматический предохранитель в

соответствии с электрическими параметрами

предъявленными на наклейке с тех. данными

модели на корпусе агрегата.

- Кабель питания должен быть подобран в

соответствии с мощностью агрегата.

- Не используйте кабель питания с повреж-

денной изоляцией.

- Не берите подключенный в электросеть

кабель мокрыми руками.

- Не допускайте погружения кабеля питания

и разъемов в воду.

- Не устанавливайте и не используйте агре-

гат на нестабильных подставках, неровных,

кривых и пр. неустойчивых поверхностях.

- Устанавливайте агрегат надежно, тем обе-

спечивая безопасное использование.

- Не используйте агрегат в взрывоопасной и

агрессивные элементы содержащей среде.

- Do not use the unit for purposes other than

its’ intended use.

- Do not disassemble or modify the unit in any

way. Doing so may lead to mechanical failure

or injury.

- Use special clothing and be careful while per-

forming maintenance, and repair jobs - edges

of the components’ casings may be sharp and

cutting.

- Do not wear loose clothing that could become

entangled in to operating unit.

- Do not place ngers or other foreign objects

through inlet or exhaust guards or into con-

nected duct. Should a foreign object enter the

unit, immediatelly disconnect power source. Be

certain all mechanical motion has stopped, the

heater cooled down, and make sure that restart

is not possible before removing foreign object.

- Do not connect to any other power voltage

source than indicated on the model label.

- Use external motor protection-switcher only

corresponding to the nominal current specica-

tion on the model label.

- Power cable should correspond to unit power

specications (see model label).

- Do not use power cable with frayed, cut, or

brittle insulation.

- Never handle energized power cable with

wet hands.

- Never let power cables or plug connections

lay in water.

- Do not place or operate unit on unsteady

surfaces and mounting frames.

- Mount the unit rmly to ensure safe operating.

- Never use this unit in any explosive or aggres-

sive elements containing environment.

- Die Anlage darf nur für den dafür vorgesehenen

Zweck gemäß Bedienungsanleitung verwendet

werden.

- Die Demontage und Montage darf nur gemäß

der Betriebsanleitung vorgenommen werden

(Verletzungsgefahr oder Gefahr mechanischer

Störungen)

- Bei der Montage und Inbetriebnahme muss

Sicherheitskleidung getragen werden. Vorsicht:

die Winkel und Kanten der Anlage und der Kom-

ponenten können scharf sein und Verletzungen

verursachen;

- Bei der Arbeit sollte eng anliegende Kleidung

getragen werden!

- Weder Finger noch Gegenstände in die Zu-

oder Abluftanschlüsse stecken.

- Sollten Fremdkörper in die Anlage gelangen,

Ventilator ordnungsgemäß stillsetzen und vom

Netz trennen. Vor Beseitigung des Fremdkör-

pers Stillstand des Laufrades abwarten und die

Heizung abkühlen lassen! Gegen Wiederein-

schalten sichern!

- Die Anlage muss gemäß Typenschild und An-

gaben des Herstellers angeschlossen werden.

- Anschluss mit Überlastungsschutzschalter

gemäß Angaben auf dem Typenschild.

- Die Netzzuleitung muss der Kapazität der

Anlage entsprechen.

- Die Verwendung einer beschädigten Zuleitung

ist unzulässig.

- Elektrische Kabel, welche unter Strom stehen,

NIE mit nassen Händen anfassen!

- Verlängerungskabel und Steckverbindungen

NIE mit Wasser in Berührung bringen.

- Anlage nicht auf schiefe Konsolen, unebene

oder instabile Flächen montieren und betreiben.

- Die Anlage muss stabil montiert werden, um

einen sicheren Betrieb zu gewährleisten.

-Die Anlage darf nicht in explosionsgefährdeter

Umgebung oder für aggressive Stoffe verwen-

det werden.

- Montavimo darbus turėtų atlikti tik patyrę ir

apmokyti darbuotojai.

- Montuokite agregatą ant tvirto ir patikimo

paviršiaus.

- Prijunkdami ortakius vadovaukitės nuorodo-

mis ant agregato korpuso.

- Монтажные работы должны выполняться

только опытными и квалифицированными

специалистами.

- Установите агрегат на твердое и стабильное

основание.

- Подключайте воздуховоды следуя указани-

ям на корпусе агрегата.

- Installing should only be performed by qualied

and trained staff.

- Mount the unit on safe and rm base.

- Connect unit to duct system with reference to

information on AHU body.

Die Montage darf nur durch ausgebildetes und

eingewiesenes Fachpersonal durchgeführt wer-

den. Das Aggregat ist auf festem, ebenem Grund

aufzustellen. Bei Anschließen der Rohrleitungen

die Aufkleber auf dem Gehäuse beachten.

RIS HE 3.0

Рекуператор 1 устанавливается на осно-

вание так, чтобы сторона рекуператора 1 с

трубкой отвода конденсата 2 стояла 0 - 3

градусов ниже чем другая сторона (макси-

мальное значение показанна на рисунке).

Сторона рекуператора 1 с трубкой отвода

конденсата не может быть ниже, чем другая

сторона рекуператора!

Трубами 4,5 (металлическими, пластиковы-

ми или резиновыми) соедините рекуператор

1, сифон 3, и канализационную систему 6.

Трубы 4,5, должны иметь, не меньше чем 3

градуса наклона вниз (1 метр трубы должен

быть наклонен вниз на 55 мм)! Прежде чем,

включить рекуператор, 1 заполните систему

не менее 0,5л воды (сифон 3, должен быть

постоянно заполнен водой). Убедитесь, что

вода достигает систему канализации 6, иначе

при эксплуатации рекуператора 1, помещение

может быть залито водой!

Система отвода конденсата эксплуатируется

в помещениях, где температура не достигает

0°C! Если температура ниже чем 0°C, то

система отвода конденсата должна быть

изолированна тепловой изоляцией или обо-

рудован подогрев.

Сифон 3 надо устанавливать ниже чем

рекуператор 1.

AHU (1) is built on a foundation in a such way

that the side of AHU (1) with drainage exhaust

pipe (2) is lower 0° - 3° than the other side (the

concrete max. value is shown on the picture).

The side of AHU with drainage pipe can not be

higher than the other side.

The system must be connected with pipes (4,5)

in such order: AHU (1), siphon (3) and sewerage

system (6). Pipes (4,5) should be bended not

less than 3° (1 meter of pipe must be bended

55 mm downwards)! Before turning on AHU (1)

the draining system should be lled up with at

least 0,5 l of water (siphon (3) must be always

lled with water), also check if water reaches

sewerage system (6)! In other case premise

can be ooded.

Draining system must be installed in the

premise where the temperature is not lower than

0°C. If temperature falls below 0°C the draining

system should be isolated with thermal isolation

or heating installed.

The siphon (3) must be mounted below the

AHU (1) level.

Das WRG-Gerät 1 wird so montiert, dass

die Seitenwand des WRG-Gerätes 1 mit dem

Auslassrohr des Kondensates 2 mit 0 - 3 Grad

niedriger als die andere Seitenwand {maxi-

maler Wert wird im Bild angegeben) steht.

Die Seitenwand des WRG-Gerätes 1 mit dem

Auslassrohr des Kondensates darf nicht höher

als die andere Seitenwand stehen! Dann die

Rohre (Metall-, Plastik oder Gummirohre) 4

und 5 sowie in angegebener Reihenfolge das

WRG-Gerät 1, Siphon 3 und das Abwasser-

system 6 zusammenschließen. Die Rohre 4

und 5 sollten mindestens mit einem Winkel

von 3 Grad verlaufen (1 Meter es Rohrs sollte

55mm Gefälle haben). Vor dem Einschalten des

WRG-Gerätes 1 muss das Ablaufsystem mit

mindestens 0,5 Liter Wasser gefüllt werden.

(Der Siphon 3 muss ständig mit Wasser gefüllt

sein). Kontrollieren Sie, ob das Wasser zum Ab-

wassersystem 6 gelangt. Ansonsten ist während

des Betriebes des WRG-Gerätes 1 der Austritt

von Wasser in den Zuluftbereich möglich. Das

Ablaufsystem darf nur in Räumen betrieben

werden, in welchen die Raumtemperatur nicht

unter 0°C sinkt! Ansonsten muss das System mit

thermisch isoliert werden.

Der Siphon 3 muss unterhalb des WRG-

Gerätes 1 montiert werden.

Rekuperatorius 1 ant pagrindo statomas taip,

kad rekuperatoriaus 1 šonas su kondensato

išleidimo vamzdeliu 2 būtų 0 - 3 laipsniais že-

miau už kitą šoną (konkreti maksimali reikšmė

nurodyta paveikslėlyje). Rekuperatoriaus 1 šo-

nas su kondensato išleidimo vamzdeliu negali

būti aukščiau kito šono!

Vamzdžiais 4,5 (metaliniais, plastikiniais arba

guminiais) tarpusavyje sujungti nurodyta tvarka

rekuperatorių 1, sifoną 3 ir kanalizacijos siste-

mą 6. Vamzdžiai 4,5 turi turėti nemažesnį nei 3

laipsnių kampo nulydį (1 metras vamzdžio turi

būti pakrypęs į apačią 55mm)! Prieš įjungiant

rekuperatorių 1 reikia sistemą užpilti 0,5 litro

ar didesniu vandens kiekiu (sifonas 3 turi būti

pastoviai užpildytas vandeniu) ir įsitikinti, kad

vanduo patenka į kanalizacijos sistemą 6! Prie-

šingu atveju rekuperatoriaus 1 eksploatavimo

metu galimas patalpų užpylimas vandeniu!

Kondensato nuvedimo sistema turi būti eks-

ploatuojama patalpose, kuriose aplinkos tem-

peratūra negali būti žemesnė nei 0°C! Jei aplin-

kos temperatūra gali nukristi žemiau 0°C, tai

sistemą reikia izoliuoti šilumine izoliacija arba

įrengti šildymą.

Sifonas 3 turi būti žemiau rekuperatoriaus 1

lygio.

RIS HE 3.0

IV - exhaust air fan

PV - supply air fan

PR - plate heat exchanger

KE - electrical heater

PE - pre-heater for heater exchanger

PF - lter for supply air

IF - lter for extract air

TJ - temperature sensor for supply air

M - by-pass damper

IV - šalinamo oro ventiliatorius

PV - tiekiamo oro ventiliatorius

PR - plokštelinis šilumokaitis

KE - elektrinis šildytuvas

PE - šilumokaičio priešužšaliminis šildytuvas

PF - šviežio oro ltras

IF - šalinamo oro ltras

TJ - tiekiamo oro temperatūros jutiklis

M - oro apėjimo sklendė by-pass

IV - вентилятор вытяжного воздуха

PV - вентилятор приточного воздуха

PR - пластинчатый теплообменник

KE - электрический нагреватель

PE - подогреватель теплообменника

PF - фильтр для свежего воздуха

IF - фильтр для вытяжного воздуха

TJ - датчик темп. приточного воздуха

M - воздухообводной клапан by-pass

Unplug unit from mains rst and wait for 2

minutes (till fans fully stop) before opening

the covers.

Bevor die Gerätetüren geöffnet werden

dürfen, Gerät elektrisch vom Versorgungs-

netz trennen und etwa 2 Min. warten, bis die

Ventilatoren völlig stehen bleiben.

Prieš atidarydami agregato duris būtinai

atjunkite elektros srovę ir palaukite, kol pil-

nai nustos suktis ventiliatoriai (apie 2 min.).

Перед тем, как открывать дверцу агрега-

та, отключите агрегат от электросети и по-

дождите, пока вентиляторы остановятся

полностью (около 2 мин.).

Tiekiamas oras

Приточный воздух

Supply air

Zuluft

Ištraukiamas oras

Вытяжной воздух

Extract air

Abluft

Šviežias oras

Свежий воздух

Fresh air

Aussenluft

Šalinamas oras

Выбрасываемый воздух

Exhaust air

Fortluft

Tiekiamas oras

Приточный воздух

Supply air

Zuluft

Ištraukiamas oras

Вытяжной воздух

Extract air

Abluft

Šviežias oras

Свежий воздух

Fresh air

Aussenluft

Šalinamas oras

Выбрасываемый воздух

Exhaust air

Fortluft

IV - Abluftventilator

PV - Zuluftventilator

PR - Kreuzstromwärmetauscher

KE - Elektro-Heizregister

PE - Frostschutzheizregister für Wärmetau-

scher

PF - Außenluftlter

IF - Abluftlter

TJ - Zulufttemperaturfühler

M - Bypassklappe

Vasaros kasetė gali būti panaudota RIS

400HE 3.0, RIS 700HE 3.0 modeliuose. Šiltuoju

metų laiku naudojama vietoje šilumokaičio, kai

šilumos atgavimas tampa nereikalingas.

Tiekiama atskirai užsakius.

Летняя кассета может быть применена в

моделях RIS 400HE 3.0, RIS 700HE 3.0. В

теплое время года используется вместо

теплообменника, когда рекуперация тепла

становится ненужной

Поставляется по отдельному заказу.

Summer casette can be applied to models RIS

400HE 3.0, RIS 700HE 3.0. Used to replace plate

heat exchanger during warm period of the year

when heat recovery is of no benet.

Supplied upon request.

Eine Sommerkassette ist für die RIS 400HE

3.0, RIS 700HE 3.0 Modelle als Zubehör einsetz- Modelle als Zubehör einsetz-

bar. In der warmen Jahreszeit wird diese anstatt

des Wärmetauschers eingesetzt.

Dirty lters increase air resistance in the lter,

i.e. less air volume is supplied into the premises.

- Filter preferably should be exchanged with

a new one every 3 months or when the lter

clogging sensor indicates. (sensor available

as accessory).

Verunreinigte Filter erhöhen die Druckverluste,

d.h. ein geringeres Luftvolumen gelangt in die

Räume.

- Die Filter werden ca. alle 3 Monate ersetzt

bzw. je nach Signal der Filterüberwachung (Fil-

terwächter werden als Option geliefert).

Užsiteršę ltrai, didina oro pasipriešinimą, dėl

to sumažėja į patalpas paduodamo oro kiekis.

- Filtrus patartina keisti kas 3-4 mėnesius arba

pagal ltro užterštumo jutiklio parodymus (juti-

klis tiekiamas atskirai, kaip priedas).

Грязные фильтры повышают сопротивление

воздуха в нем, по этой причине в помещение

попадает меньшее количество воздуха.

- Фильтр рекомендуется поменять на новый

каждые 3-4 месяца или по показаниям датчика

загрязнения фильтров (датчик поставляется

отдельно как аксессуар).

RIS HE 3.0

- Aptarnavimo darbus turėtų atlikti tik patyrę ir

apmokyti darbuotojai.

- Ventiliatorius turi būti apžiūrimas ir valomas

mažiausiai 1 kartą per metus.

- Prieš pradedant aptarnavimo ar remonto

darbus įsitikinkite, ar įrenginys atjungtas nuo

elektros tinklo.

- Aptarnavimo darbus pradėkite tik sustojus bet

kokiam judėjimui ventiliatoriuje.

- Vykdydami techninio aptarnavimo darbus lai-

kykitės visų darbo saugos taisyklių.

- Variklio konstrukcijoje panaudoti aukšto na-

šumo guoliai. Jie yra užresuoti ir nereikalauja

jokio tepimo per visą variklio tarnavimo laiką.

- Atjunkite ventiliatorių nuo įrenginio.

- Būtina kruopščiai apžiūrėti ventiliatoriaus

sparnuotę, ar nesusidarė dulkių ir kitokių me-

džiagų apnašos, galinčios išbalansuoti spar-

nuotę. Išbalansavimas sukelia vibraciją ir grei-

tesnį variklio guolių susidėvėjimą.

- Nuvalykite sparnuotę ir korpuso vidų švelniu,

netirpdančiu bei korozijos neskatinančiu plovi-

kliu ir vandeniu.

- Valydami sparnuotę nenaudokite aukšto

slėgio įrenginių, šveitiklių, aštrių įrankių arba

agresyvių tirpiklių, galinčių įbrėžti ar pažeisti

sparnuotę.

- Valydami sparnuotę nepanardinkite variklį į

skystį.

- Įsitikinkite, ar sparnuotės balansiniai svarsčiai

savo vietose.

- Įsitikinkite, ar sparnuotė nekliūna už korpuso.

- Sumontuokite ventiliatorių atgal į įrenginį. Pri-

junkite prie elektros tinklo.

- Jei po aptarnavimo darbų ventiliatorius neįsi-

jungia, arba savaime įsijungia termokontaktinė

apsauga - kreipkitės į gamintoją.

- Maintenance and repair should only be per-

formed by experienced and trained staff.

- The fan should be inspected and cleaned if

needed at least 1/year.

- Be sure the fan is disconnected from power

source before performing any maintenance

or repair.

- Proceed to maintenance and repair after any

rotation in the fan stopped.

- Observe staff safety regulations during main-

tenance and repair.

- The motor is of heavy duty ball bearing con-

struction. The motor is completely sealed and

requires no lubrication for the life of the motor.

- Detach fan from the unit.

- Impeller should be specially checked for buil-up

material or dirt which may cause an imbalance.

Excessive imbalance can lead to accelerated

wear on motor bearings and vibration.

- Clean impeller and inside housing with mild

detergent, water and damp, soft cloth.

- Do not use high pressure cleaner, abrasives,

sharp instruments or caustic solvents that may

scratch or damage housing and impeller.

- Do not plunge impeller into any uid.

- Make sure, that impeller’s balance weights

are not moved.

- Make sure the impeller is not hindered.

- Mount the fan back into the unit. Connect the

fan to power supply source.

- If the fan does not start after maintenance or

repair, contact the manufacturer.

- Montage und Elektroarbeiten nur durch aus-

gebildetes und eingewiesenes Fachpersonal

und nach den jeweils zutreffenden Vorschriften

ausführen.

- Die Anlage muss min. einmal pro Jahr geprüft

und gereinigt werden.

- Vor der Wartung oder Reparatur sicherstellen,

dass die Anlage vom Stromnetz getrennt ist.

- Arbeiten dürfen nur bei abgeschaltetem und

mechanischem Stillstand des Laufrades sowie

nach Abkühlung der Heizung vorgenommen

werden! Gegen Wiedereinschalten sichern!

- Arbeitssicherheitsregelungen bei der tech-

nischen Bedienung beachten.

- In der Motorkonstruktion sind hochwertige

Lager eingebaut. Die Lager sind eingepresst

und erfordern keine Schmierung.

- Ventilator von der Anlage abschalten.

- Die Flügel vom Ventilator auf Ablagerungen

und Staub prüfen, starke Verschmutzung kann

zu Unwucht führen. Die Unwucht verursacht

eine Vibration und schnelleren Lagerverschleiß.

- Flügel und Gehäuse mit einem sanften Rei-

nigungsmittel abwaschen, keine aggressiven

Putzmittel verwenden die das Material angreifen

könnten. Flügel und Gehäuse danach mit viel

Wasser gründlich reinigen, keine Hochdruck-

anlage, Putzmittel, scharfes Werkzeug oder

aggressive Stoffe verwenden, die zu Kratzer

und Beschädigungen führen könnten.

- Beim Reinigen der Flügel Motor vor Feuch-

tigkeit und Nässe schützen.

- Prüfen, dass die Wuchtgewichte am Flügel

nicht verschoben werden.

- Flügel darf nicht am Gehäuse streifen.

- Montieren des Ventilators wieder in die An-

lage. Anschließen der Anlage ans Stromnetz.

- Sollte sich nach Wartung der Anlage der

Ventilator nicht mehr einschalten lassen oder

der Thermokontaktschutz auslösen, an den

Hersteller wenden.

- Работы по обслуживанию должны прово-

диться только опытными и квалифицирован-

ными специалистами.

- Осмотр и работы по обслуживанию должны

проводиться не реже 1 раза в 6 месяцев.

- Сооблюдайте правила техники безопас-

ности проводя работы по обслуживанию

или ремонту.

- Перед началом работ по обслуживанию или

ремонту убедитесь, что вентилятор отключен

от питания.

- Приступайте к работам по обслуживанию

или ремонту только убедившись, что в вен-

тиляторе остановилось любое механическое

движение.

- Подшипники запрессованы не требуют об-

служивания на весь срок службы двигателя.

- Отсоедините вентилятор от агрегата.

- Тщательно осмотрите крыльчатку вентиля-

тора. Покрытие пылью или пр. материалами

может нарушить балансировку крылчатки.

Это вызывает вибрацию и ускоряет износ

подшипников двигателя.

- Крыльчатку следует чистить не агрессив-

ными, коррозию крылчатки и корпуса не

вызывающими моющими средствами и водой.

- Для чистки крыльчатки запрещаетса исполь-

зовать струю высокого давления, абразивные

материалы, острые предметы и агрессивные

расстворители, способные поцарапать или

повредить крыльчатку вентилятора.

- Во время чистки не погружайте крыльчатку

в жидкость.

- Убедитесь, что балансировочные грузики

крылчатки на своих местах.

- Убедитесь, что крылчатка не прикосаетса

к корпусу.

- Установите вентилятор обратно в агрегат и

подключите к электросети.

- Если обратно установленный вентилятор не

включается или срабатывает термоконтакт-

ная защита - обращайтесь к производителю.

- Be sure the fan is disconnected from power

source before performing any maintenance

or repair.

- Proceed to maintenance and repair after any

rotation in the fan stopped.

- Clean it once a year.

- Firstly take out heat exchanger cassette care-

fully. Submerge it into a bath and wash with warm

soapy water (do not use soda). Then rinse it with

hot water and let it to dry up.

- Wird einmal jährlich gereinigt.

- Einmal jährlich reinigen.

- Zuerst vorsichtig die Kassette des Wärme-

tauschers herausziehen. In eine Wanne mit

warmem Seifenwasser tauchen und reinigen

(kein Sodawasser verwenden). Danach mit hei-

ßem Wasser durchspülen und trocknen lassen.

- Перед началом работ по обслуживанию или

ремонту убедитесь, что вентилятор отключен

от питания.

- Приступайте к работам по обслуживанию

или ремонту только убедившись, что в вен-

тиляторе остановилось любое механическое

движение.

- Теплообменник подлежит к чистке ежегодно.

- Прежде всего осторожно извлеките кассету,

погрузите ее в ванну с теплой водой и мылом

(не применять соды). Промойте несильной

струей горячей воды (слишком сильный на-

пор воды может деформировать пластинки).

Обратно в агрегат ставте только полностью

сухой теплообменник.

- Prieš pradedant aptarnavimo ar remonto

darbus įsitikinkite, ar įrenginys atjungtas nuo

elektros tinklo.

- Aptarnavimo darbus pradėkite tik sustojus bet

kokiam judėjimui ventiliatoriuose.

- Šilumokaitis valomas kartą metuose.

- Atsargiai išėmę šilumokaičio kasetę, panar-

dinkite ją į talpą su muiluotu vandeniu (nenau-

dokite sodos). Po to kasetę nuplaukite nestipria

karšto vandens srove (per stipri srovė gali su-

lankstyti jos plokšteles). Šilumokaitį į agregatą

galima statyti tik pilnai jam išdžiūvus.

Vasaros kasetė gali būti panaudota RIS

400HE 3.0, RIS 700HE 3.0 modeliuose. Šiltuoju

metų laiku naudojama vietoje šilumokaičio, kai

šilumos atgavimas tampa nereikalingas.

Tiekiama atskirai užsakius.

Летняя кассета может быть применена в

моделях RIS 400HE 3.0, RIS 700HE 3.0. В

теплое время года используется вместо

теплообменника, когда рекуперация тепла

становится ненужной

Поставляется по отдельному заказу.

Summer casette can be applied to models RIS

400HE 3.0, RIS 700HE 3.0. Used to replace plate

heat exchanger during warm period of the year

when heat recovery is of no benet.

Supplied upon request.

Eine Sommerkassette ist für die RIS 400HE

3.0, RIS 700HE 3.0 Modelle als Zubehör ein-

setzbar. In der warmen Jahreszeit wird diese

anstatt des Wärmetauschers eingesetzt.

RIS HE 3.0

L [mm] W [mm] W1

[mm] H [mm] H1 [mm] H2 [mm] H3 [mm] H4 [mm] H5 [mm] H6 [mm] øD [mm] F [mm]

1000 354 177 768 220 220 260 180 60 48 160 40

1170 507 253 690 150 310 150 310 58 31 250 40

1500 647 324 887 233 400 233 400 25 145 315 40

1800 793 395 1195 275 500 275 500 - 145 400 72

RIS 400HE 3.0

RIS 700HE 3.0

RIS 1000HE 3.0

RIS 1500HE 3.0

RIS 1900HE 3.0

Visa mūsų gamykloje pagaminta ventiliacinė

įranga patikrinama bei išbandoma. Tiesiogin-

iam pirkėjui parduodamas ir iš įmonės terito-

rijos išgabenamas tik veikiantis, kokybiškas

gaminys. Jam suteikiama 2 metų garantija nuo

sąskaitos-faktūros išrašymo datos.

Jei įranga sugadinama pervežimo metu,

pretenzija turi būti pateikta transporto įmonei.

Mūsų įmonė šių nuostolių nedengia.

Garantija netaikoma tais atvejais, kai gedimas

atsiranda dėl: avarijos ar nelaimingo atsitikimo;

netinkamo įrangos eksploatavimo, aplaidžios

priežiūros. Garantija taip pat netaikoma

įrangai, kuri be mūsų žinios ir sutikimo buvo

modernizuota. Išvardinti dalykai nesunkiai

pastebimi, grąžinus gaminį į mūsų gamyklą ir

atlikus pirminę apžiūrą.

Jei pirkėjas nustato, kad ventiliacinė įranga

neveikia ar turi defektų, jis per 5 darbo dienas

turi kreiptis į pardvėją, nurodydamas kreipimosi

priežastį, bei pristatyti įrangą pardavėjui už

savo lėšas.

All equipment manufactured by us is pre-run

and tested before leaving our factory, and is

shipped in good working order and condition.

We therefore extend to the original purchasers

the following Warranty for the period of two years

from the original date of purchase.

If equipment is found to have been damaged in

transit, a claim should be made against carrier,

as we assume no responsibility for such damage.

This warranty does not apply to defects caused

by accident, misuse, neglect, or wear and tear,

nor can be held responsible for incidental and

consequential expense and loss, nor does this

warranty apply to equipment where alterations

have been executed without our knowlege or

consent. These conditions are readily discern-

able when the equipment is returned to our

factory for inspection.

If equipment is found to be faulty, or a break-

down occured, the purchaser should inform us

within ve days and deliver the equipment to

manufacturer. Delivery costs should be covered

by customer.

Alle von uns produzierte Geräte sind bei uns

ab Werk geprüft und getestet. Sie sind von

guten Arbeitsordnung. Auf dem Grund geben

wir für unseren Käufer vom Rechnungsdatum

2 Jahre Garantie.

Wenn man ein Gerät während Transportierung

beschädigt ist, muss die Schaden die Trans-

portrma zahlen, weil wir nehmen dafür keine

Verantwortung.

Die Geräte mit Schaden, die nach Unfällen,

fehlerhafte Nutzung, nachlässiger Aufsicht

oder in Folge des Verbrauchs entstanden sind,

können nicht unter dieser Garantie stehen. Wir

werden keine Verantwortung tragen für einma-

lige oder ständige Schaden und Auskommen,

die deswegen entstehen werden. Unter Garantie

stehen auch nicht die Geräte, in denen die

Veränderungen gemacht waren, ohne uns zu

informieren. Diese Veränderungen sind leicht

zu bemerken, wenn sie für die Prüfung des

Schadens zurückgesendet werden.

Nach der Feststellung des Schadens oder

Defekts muss Käufer in 5 Tagen uns Bescheid

geben und die Geräte auf seine Kosten für

Prüfung zurücksenden.

Изготовленное нами оборудование про-

ходит испытания до отправки и отгруженно

из нашего завода в нормальном рабочем

состоянии. Поэтому прямому покупателю мы

предоставляем Гарантию, в течении 2 лет,

считая от даты выставления счета.

Если выясняется, что оборудование было

поврежденно во время перевозки, то пре-

тензии должны предъявляться перевозчику,

поскольку мы не принимаем на себя никакой

ответственности за такое повреждение.

Эта гарантия не распространяется на дефек-

ты, появившиеся из-за аварий, неправильной

эксплуатации, пренебрежительного обслужи-

вания и износа. Мы не можем возлагать на

себя ответственность за одноразовые или

после-довательные расходы и издержки,

вызванные дефектами вышеупомянутого

рода. Эта гарантия не применяется к обо-

рудованию, которому без нашего ведома и

согласия были выполнены изменения. Когда

оборудование возвращается на наш завод

для осмотра, оно в первую очередь проверя-

ется на наличие модернизирования.

Если в нашем оборудовании обнаруживает-

ся дефект или произходит поломка, то поку-

патель должен сообщить нам в течение пяти

дней и поставить оборудование изготовителю

на завод. Затраты поставки оплачиваются

клиентом.

RIS HE 3.0

H2 H

Filtrų klasė ir matmenys

Класс фильтров и

размеры

Filter class and dimen-

sions

Filterklasse und Abmes-

sungen

Šalinimo

вытяжной

exhaust

abluft

Plotis

Ширина

Width

Breite

L [mm]

Aukštis

Высота

Height

Höhe

H [mm]

Gylis

Глубина

Depth

Tiefe

L2 [mm]

Tiekimo

приточный

supply

zuluft

Plotis

Ширина

Width

Breite

L [mm]

Aukštis

Высота

Height

Höhe

H [mm]

Gylis

Глубина

Depth

Tiefe

L2 [mm]

Filtro modelis

Модель Фильтра

Filter model

Filter-Modell

G4 G4 M5 M5 M5

250 400 538 538 688

226 224 384 384 505

170 210 270 270 280

M5 M5 M5 M5 M5

250 400 538 538 688

226 224 384 384 505

280 360 270 270 280

FMK FMK FMK FMK FMK

Įmonė pasilieka teisę keisti techninius

duomenis

Subject to technical modication Änderungen in Konstruktion und Design sind

vorbehalten

Производитель оставляет за собой право

усовершенствования технических данных

RIS HE 3.0

~1, 230 ~1, 230 ~3, 400 ~3, 400 ~3, 400

2,0 3,0 6,0 9,0 15,0

1,0 1,2 - - -

~1, 230 ~1, 230 ~1, 230 ~1, 230 ~1, 230

0,175/ 0,77 0,255 / 1,12 0,230 / 1,0 0,356 /1,55 0,669 / 2,95

2100 2000 2650 2750 26830

0,225 / 1,1 0,255 / 1,12 0,226 / 0,98 0,369 /1,6 0,669 / 2,95

1850 2000 2650 2750 2830

IP-54 / IP-44 IP-44 IP-44 IP-44 IP-55

3,40 / 14,91 4,71 / 20,50 6,45 / 10,64 9,725 / 16,14 16,34 / 27,55

+++++

60% 60% 54% 54% 60%

50 50 50 50 50

48,0 70,0 152,0 152,0 214,0

Šildytuvas

Нагреватель

Heizregister

Heater

- fazė/įtampa

- фаза/напряжение

- phase/voltage

- Phase/Spannung

[50 Hz/

VAC]

- naudojama galia

- потребляемая мощность

- power consumption

- Leistungsaufnahme

[kW]

Šilumokaičio priešužšaliminis šildytuvas

Подогреватели теплообменника

Pre-heater for heat exchanger

Frostschutzheizregister für Wärmetauscher

- naudojama galia

- потребляемая мощность

- power consumption

- Leistungsaufnahme

[kW]

Ventiliatoriai

Вентиляторы

Fans

Ventilatoren

- fazė/įtampa

- фаза/напряжение

- phase/voltage

- Phase/Spannung

[50 Hz/

VAC]

šalinimo

вытяжной

exhaust

abluft

- galia/srovė

- мощность/сила тока

- power/current

- Nennleistung/Nennstrom

[kW/A]

- apsisukimai

- обороты

- speed

- Drehzahl

[min-1]

tiekimo

приточный

supply

zuluft

- galia/srovė

- мощность/сила тока

- power/current

- Nennleistung/Nennstrom

[kW/A]

- apsisukimai

- обороты

- speed

- Drehzahl

[min-1]

- apsaugos klasė

- класс защиты

- protection class

- Schutzart

Bendra naudojama galia

Общая потребляемая мощность

Total power consumption

Total Leistungsaufnahme

- galia/srovė

- мощность/сила тока

- power/current

- Nennleistung/Nennstrom

[kW/A]

Valdymo automatika sumontuota

Авт. управление установлено

Automatic control integrated

Integriertes Steuerungsystem

Šiluminis našumas

Тепловая эффективность

Thermal efciency

Thermischer Wirkungsgrad

Sienelių izoliacija

Изоляция стенок

Insulation of walls

Isolation der Wände

[mm]

Svoris

Вес

Weight

Gewicht

[kg]

Įmonė pasilieka teisę keisti techninius

duomenis

Subject to technical modication Änderungen in Konstruktion und Design sind

vorbehalten

Производитель оставляет за собой право

усовершенствования технических данных

Thermal efciency of RIS 400HE 3.0 was measured at 400m³/h (indoor conditions +20o/60%; outdoor conditions -20o/90%)

Thermal efciency of RIS 700HE 3.0 was measured at 700m³/h (indoor conditions +20o/60%; outdoor conditions -20o/90%)

Thermal efciency of RIS 1000HE 3.0 was measured at 1000m³/h (indoor conditions +20o/60%; outdoor conditions -20o/90%)

Thermal efciency of RIS 1500HE 3.0 was measured at 1500m³/h (indoor conditions +20o/60%; outdoor conditions -20o/90%)

Thermal efciency of RIS 1900HE 3.0 was measured at 1900m³/h (indoor conditions +20o/60%; outdoor conditions -20o/90%)

RIS HE 3.0

AKS/SAKS

Apvalus kanalinis slopintuvas

Глушитель

Circular duct silencers

Rohrschalldämpfer

Apkaba

Хомут

Clamp

Verbindungsmanschetten

SKG

Sklendė SKG

Заслонка SKG

Shut-off damper SKG

Schliessklappen SKG

SPs

Spyruoklinė sklendės pavara

Двигатель заслонки

Spring return actuator for damper

Stellantrieb mit Federrücklauf

RMG

Pamaišymo mazgas

Блок смешивание

Mixing point

Regelungseinheit

SSB

Elektrinė pavara

Электромоторный привод

Electromotoric actuator

Elektromotorischer Stellantrieb

VVP/VXP

(RIRS 350PW EKO 3.0)

2-3-eigis vožtuvas

2-3-ходовой клапан

2-3-way valve

2-3-Wege-Ventil

Flex

Valdymo pultas

Пульт управления

Control panel

Fernbedienung

Stouch

Valdymo pultas

Пульт управления

Sensor controller

Fernbedienung

RIS HE 3.0

Температура приточного воздуха может

регулироваться по температуре приточного

или вытяжного воздуха, измеренной датчиком

температуры воздуха и установленной на

пульте дистанционного управления потре-

бителем. Температура приточного воздуха,

установленная потребителем, поддержива-

ется пластинчатым (или роторным) теплооб-

менником и дополнительным электрическим

и/или водяным нагревателем (заказывается

в качестве приложения). Когда температура

приточного воздуха меньше установленной,

обходная заслонка («By-pass») закрывается

(свежий наружный воздух пропускается че-

рез пластинчатый теплообменник). В таком

случае, если устройство снабжено роторным

теплообменником, останавливается его

вращение. Если установленная температура

все еще не достигнута, тогда включается

обогреватель (электрический или водяной) и

он не выключается (в водном варианте – от-

крывается/закрывается клапан обогревателя)

до тех пор, пока не будет достигнута заданная

температура. Если температура приточного

воздуха держится выше установленной, тогда

сначала выключается обогреватель. Если

температура все еще выше заданной, тогда

Tiekiamo oro temperatūra gali būti reguliuo-

jama pagal tiekiamo arba ištraukiamo oro tem-

peratūros jutiklio išmatuotą ir vartotojo nuotoli-

niame valdymo pultelyje nustatytą temperatūrą.

Vartotojo nustatyta tiekiamo oro temperatūra

palaikoma plokšteliniu (arba rotoriniu) šilumo-

kaičiu ir papildomu elektriniu ir/arba vandeninių

šildytuvu (užsakomas kaip priedas). Kai tiekia-

mo oro temperatūra yra mažesnė už nustatytą,

apėjimo sklendė („By-pass“) uždaroma (švie-

žias lauko oras praleidžiamas pro plokštelinį ši-

lumokaitį). Jei įrenginys turi rotorinį šilumokaitį,

tuomet vykdomas/pradedamas jo sukimas. Ne-

pasiekus nustatytos temperatūros, įjungiamas

šildytuvas (elektrinis arba vandeninis) ir neiš-

jungiamas (vandeninio variantu atidarinėjamas/

uždarinėjamas šildytuvo vožtuvas) tol, kol pa-

siekiama nustatytoji temperatūra. Tiekiamo oro

temperatūrai esant didesnei už nustatytos, pir-

miausia išjungiamas šildytuvas. Jei temperatū-

ra vis dar aukštesnė už nustatytą, tai atidaroma

apėjimo sklendė arba jei įrenginys turi rotorinį

šilumokaitį, tuomet stabdomas jo sukimasis.

Nuotoliniame valdymo pultelyje temperatūra

(nustatomoji ir jutiklių išmatuotoji) atvaizduoja-

ma Celsijaus laipsniais (°C).

Patalpos (-ų) oro temperatūra gali būti regu-

Supply air temperature can be adjusted

according to the temperature measured by the

supply or extracted air temperature sensor and

the temperature which is set by the user on the

remote control panel. User selected supply air

temperature is maintained by the plate (or rotor)

heat exchanger and additional electric and/or

water heater (optional). When the supply air

temperature is under the set temperature, by-

pass valve is closed (fresh ambient air passes

through the plate heat exchanger). If the device

has the rotor heat exchanger, then rotation starts.

In case the set temperature is not reached,

the heater (electric or water) is switched on

and operates (heater valve is opened/closed if

water heater is used) until the set temperature is

reached. When supply air temperature exceeds

the set temperature, the heater is switched off in

the rst place. If the temperature is still greater

than the set temperature, the by-pass valve is

opened or rotation is stopped if the device has

rotor heat exchanger.

In the remote controller, temperatures (the set

and the measured) are displayed as degrees

Celsius (°C).

Room air temperature can be adjusted not

only according to the supplied air temperature

Zulufttemperatur wird laut der Temperatur, die

durch den Fühler für Zu- und Ablufttemperatur

gemessen und durch den Benutzer im

Fernbedienungspult eingestellt ist, geregelt

werden. Die durch den Benutzer eingestellte

Zulufttemperatur wird durch den Platten-

(od. Rotor-)Wärmetauscher und/oder einen

zusätzlichen Elektro- od. Wasserheizer (wird

als Zusatz bestellt) beibehalten. Wenn die

Zulufttemperatur die eingestellte Temperatur

unterschreitet, wird die Bypass-Klappe

geschlossen (frische Außenluft wird durch den

Plattenwärmetauscher eingelassen). Wenn in

der Anlage ein Rotorwärmetauscher eingerichtet

ist, wird dann sein Drehen gestoppt. Wenn die

eingestellte Temperatur unterschreitet wird, wird

der (Elektro- od. Wasser)Heizer eingeschaltet und

nicht ausgeschaltet (durch das Wassergerät wird

das Ventil des Heizers geöffnet/geschlossen),

bis die eingestellte Temperatur erreicht wird.

Wenn die Zulufttemperatur überschritten wird,

wird die Bypass-Klappe geöffnet oder – wenn in

der Anlage ein Rotorwärmetauscher eingerichtet

ist – das Drehen des letzteren gestoppt.

Auf dem Fernbedienungspult wird die

Temperatur (die eingestellte und die durch

die Fühler gemessene) in Grad Celsius (°C)

025 50 75 100

1200

300

600

900

720 0 - 1200Pa

0 - 100%

0 - 720Pa

0 - 60%

Pavyzdys

Пример

Example

Exempel

PASTABA: Naudojant elektrinį šildytuvą, AVS jungimas negalimas. Žiūrėti skyriaus „Rekomen-

dacijos sistemos derinimui“ punktą „Elektrinis/vandeninis tiekiamo oro šildytuvas“.

ВНИМАНИЕ: Используя электрический нагреватель, AVS подключение не допускается.

Смотрите раздел “Рекомендации по наладке системы” пункт “Электрический / водяной

обогреватель приточного воздуха”.

NOTE: When using electrical heater, the AVS connecting is not possible. See paragraph “Electri-

cal/water supply air heater” in chapter “System adjustment guidelines”.

ANMERKUNG: Wenn Sie eine elektrische Heizung verwenden, dann AVS wasserheizregister an-

schluss ist unmöglich.Empfehlungen für die Abstimmung des Systems”, Punkt “Elektrische Er-

wärmungseinrichtung /Wasser-Erwärmungseinrichtung der Zuluft”.

LT Normaliomis sąlygomis vandeninio aušintuvo pavara gali pradėti atsidarinėti per 30-90 min.,

priklausomai nuo temperatūrų skirtumo tarp pultelyje nustatytosios ir tiekiamo oro temperatūros

rodmens (jei valdoma pagal ištraukiamo oro temperatūrą, tuomet pagal skirtumą tarp nustatyto-

sios reikšmės ir tiekiamo oro temperatūros rodmens).

RU При нормальных условиях привод водяного нагревателя начнинает открываться

через 30-90 минут, зависимо от разницы между температурами установленной пультом

управления и приточного воздуха (если управляется по температуре вытяжного воздуха,

тогда разницу между заданным значением и показания температуры приточного воздуха).

EN Under normal conditions, water cooler valve actuator can start opening in 30 -90 minutes

due to the temperatures’ difference between the remote control panel set point and supply air

temperature (if the AHU is controlled according to exhaust air temperature, than the exhaust air

temperature).

DE Normalerweise öffnet sich Antrieb des Wasserkühlers in 30-90 Minuten, entsprechend nach

Temperaturdiferenz zwischen auf dem Bedienteil eingestellter Temperatur und Zulufttemperatur

(wenn das Gerät nach Ablufttemperatur arbeitet, dann nach Ablufttemperatur).

AVS - Round duct water heater

AVA - Circular duct water cooler

TJ - Temperature sensor for supply air

T1 - Water heater antifreeze thermostat

TV - Water heater antifrost sensor

VV - Cooler 2-way valve

M4 - Circulation pump of the heater

M5 - Water cooler valve actuator (24VAC,

3-position control signal)

M6 - The heater valve actuator

AVS - Apvalus kanalinis vandeninis šildytuvas

AVA - Apvalus kanalinis vandeninis aušintuvas

TJ - Tiekiamo oro temperatūros jutiklis

T1 - Vandeninio šildytuvo priešužšaliminis

termostatas

TV - Vandeninio šildytuvo priešužšaliminis

jutiklis

VV - Aušintuvo dvieigis vandens vožtuvas

M4 - Šildytuvo cirkuliacinis siurblys

M5 - Vandeninio aušintuvo vožtuvo pavara

(24VAC, 3 pozicijų valdymo signalas)

M6 - Šildytuvo vožtuvo pavara

AVS - Warmasserheizregister für runde Kanäle

AVA - Wasserkühler für runde Kanäle

TJ - Zulufttemperaturfühler

T1 - Frostschutzthermostat Wasserregister

TV - Frostschutzfühler Wasserregister

VV - 2-Wege-Ventil Wasserkühler

M4 - Umwälzpumpe Wasserregister

M5 - Wasserkühler Ventilantrieb (24VAC,

3-Stellung Steuersignal)

M6 - Stellantrieb des Wasserventils

AVS - Kруглый канальный водяной

нагреватель

AVA - Круглые канальные водяные

охлодител

TJ - Датчик темп. приточного воздуха

T1 - Противозамерзающий термостат

водяного нагревателя

TV - Датчик противозамерзания водяного

нагревателя

VV - 2 ходовой клапан кулера

M4 - Циркуляционный насос нагревателя

M5 - Водяной охладитель клапана

(24VAC, 3-позиционный управляющий

сигнал)

M6 - Привод вентиля нагревателя

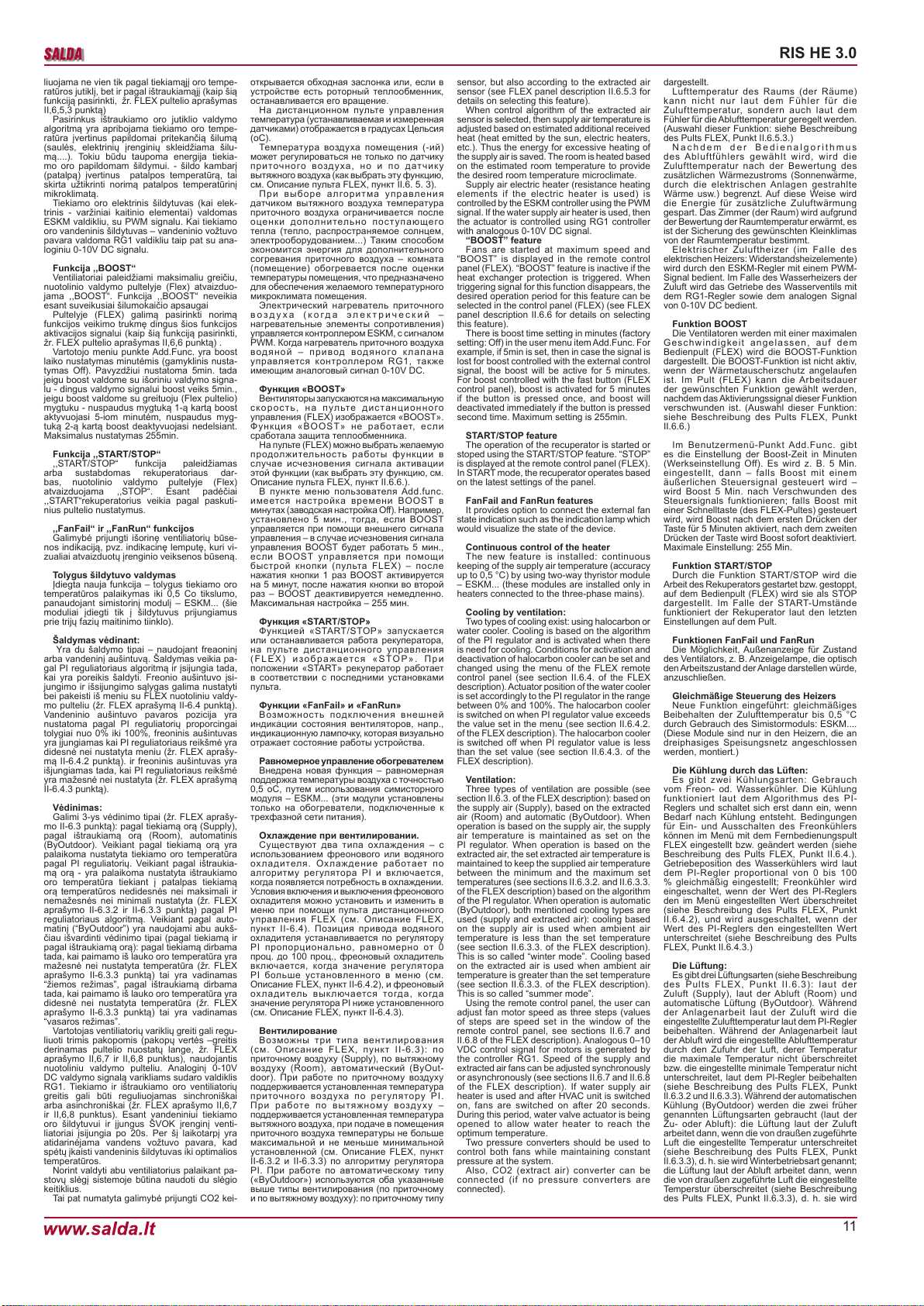

RIS HE 3.0

liuojama ne vien tik pagal tiekiamąjį oro tempe-

ratūros jutiklį, bet ir pagal ištraukiamąjį (kaip šią

funkciją pasirinkti, žr. FLEX pultelio aprašymas

II,6,5,3 punktą)

Pasirinkus ištraukiamo oro jutiklio valdymo

algoritmą yra apribojama tiekiamo oro tempe-

ratūra įvertinus papildomai pritekančią šilumą

(saulės, elektrinių įrenginių skleidžiama šilu-

mą....). Tokiu būdu taupoma energija tiekia-

mo oro papildomam šildymui. - šildo kambarį

(patalpą) įvertinus patalpos temperatūrą, tai

skirta užtikrinti norimą patalpos temperatūrinį

mikroklimatą.

Tiekiamo oro elektrinis šildytuvas (kai elek-

trinis - varžiniai kaitinio elementai) valdomas

ESKM valdikliu, su PWM signalu. Kai tiekiamo

oro vandeninis šildytuvas – vandeninio vožtuvo

pavara valdoma RG1 valdikliu taip pat su ana-

loginiu 0-10V DC signalu.

Funkcija ,,BOOST“

Ventiliatoriai paleidžiami maksimaliu greičiu,

nuotolinio valdymo pultelyje (Flex) atvaizduo-

jama ,,BOOST“. Funkcija ,,BOOST“ neveikia

esant suveikusiai šilumokaičio apsaugai

Pultelyje (FLEX) galimą pasirinkti norimą

funkcijos veikimo trukmę dingus šios funkcijos

aktivacijos signalui (kaip šią funkciją pasirinkti,

žr. FLEX pultelio aprašymas II,6,6 punktą) .

Vartotojo meniu punkte Add.Func. yra boost

laiko nustatymas minutėmis (gamyklinis nusta-

tymas Off). Pavyzdžiui nustatoma 5min. tada

jeigu boost valdome su išoriniu valdymo signa-

lu - dingus valdymo signalui boost veiks 5min.,

jeigu boost valdome su greituoju (Flex pultelio)

mygtuku - nuspaudus mygtuką 1-ą kartą boost

aktyvuojasi 5-iom minutėm, nuspaudus myg-

tuką 2-ą kartą boost deaktyvuojasi nedelsiant.

Maksimalus nustatymas 255min.

Funkcija ,,START/STOP“

,,START/STOP“ funkcija paleidžiamas

arba sustabdomas rekuperatoriaus dar-

bas, nuotolinio valdymo pultelyje (Flex)

atvaizduojama ,,STOP“. Esant padėčiai

,,START“rekuperatorius veikia pagal paskuti-

nius pultelio nustatymus.

,,FanFail“ ir ,,FanRun“ funkcijos

Galimybė prijungti išorinę ventiliatorių būse-

nos indikaciją, pvz. indikacinę lemputę, kuri vi-

zualiai atvaizduotų įrenginio veiksenos būseną.

Tolygus šildytuvo valdymas

Įdiegta nauja funkcija – tolygus tiekiamo oro

temperatūros palaikymas iki 0,5 Co tikslumo,

panaudojant simistorinį modulį – ESKM... (šie

moduliai įdiegti tik į šildytuvus prijungiamus

prie trijų fazių maitinimo tiinklo).

Šaldymas vėdinant:

Yra du šaldymo tipai – naudojant freaoninį

arba vandeninį aušintuvą. Šaldymas veikia pa-

gal PI reguliatoriaus algoritmą ir įsijungia tada,

kai yra poreikis šaldyti. Freonio aušintuvo įsi-

jungimo ir išsijungimo sąlygas galima nustatyti

bei pakeisti iš meniu su FLEX nuotoliniu valdy-

mo pulteliu (žr. FLEX aprašymą II-6.4 punktą).

Vandeninio aušintuvo pavaros pozicija yra

nustatoma pagal PI reguliatorių proporcingai

tolygiai nuo 0% iki 100%, freoninis aušintuvas

yra įjungiamas kai PI reguliatoriaus reikšmė yra

didesnė nei nustatyta meniu (žr. FLEX aprašy-

mą II-6.4.2 punktą). ir freoninis aušintuvas yra

išjungiamas tada, kai PI reguliatoriaus reikšmė

yra mažesnė nei nustatyta (žr. FLEX aprašymą

II-6.4.3 punktą).

Vėdinimas:

Galimi 3-ys vėdinimo tipai (žr. FLEX aprašy-

mo II-6.3 punktą): pagal tiekiamą orą (Supply),

pagal ištraukiamą orą (Room), automatinis

(ByOutdoor). Veikiant pagal tiekiamą orą yra

palaikoma nustatyta tiekiamo oro temperatūra

pagal PI reguliatorių. Veikiant pagal ištraukia-

mą orą - yra palaikoma nustatyta ištraukiamo

oro temperatūra tiekiant į patalpas tiekiamą

orą temperatūros nedidesnės nei maksimali ir

nemažesnės nei minimali nustatyta (žr. FLEX

aprašymo II-6.3.2 ir II-6.3.3 punktą) pagal PI

reguliatoriaus algoritmą. Veikiant pagal auto-

matinį (“ByOutdoor”) yra naudojami abu aukš-

čiau išvardinti vėdinimo tipai (pagal tiekiamą ir

pagal ištraukiamą orą): pagal tiekiamą dirbama

tada, kai paimamo iš lauko oro temperatūra yra

mažesnė nei nustatyta temperatūra (žr. FLEX

aprašymo II-6.3.3 punktą) tai yra vadinamas

“žiemos režimas”, pagal ištraukiamą dirbama

tada, kai paimamo iš lauko oro temperatūra yra

didesnė nei nustatyta temperatūra (žr. FLEX

aprašymo II-6.3.3 punktą) tai yra vadinamas

“vasaros režimas”.

Vartotojas ventiliatorių variklių greiti gali regu-

liuoti trimis pakopomis (pakopų vertės –greitis

derinamas pultelio nuostatų lange, žr. FLEX

aprašymo II,6,7 ir II,6,8 punktus), naudojantis

nuotoliniu valdymo pulteliu. Analoginį 0-10V

DC valdymo signalą varikliams sudaro valdiklis

RG1. Tiekiamo ir ištraukiamo oro ventiliatorių

greitis gali būti reguliuojamas sinchroniškai

arba asinchroniškai (žr. FLEX aprašymo II,6,7

ir II,6,8 punktus). Esant vandeniniui tiekiamo

oro šildytuvui ir įjungus ŠVOK įrenginį venti-

liatoriai įsijungia po 20s. Per šį laikotarpį yra

atidarinėjama vandens vožtuvo pavara, kad

spėtų įkaisti vandeninis šildytuvas iki optimalios

temperatūros.

Norint valdyti abu ventiliatorius palaikant pa-

stovų slėgį sistemoje būtina naudoti du slėgio

keitiklius.

Tai pat numatyta galimybė prijungti CO2 kei-

открывается обходная заслонка или, если в

устройстве есть роторный теплообменник,

останавливается его вращение.

На дистанционном пульте управления

температура (устанавливаемая и измеренная

датчиками) отображается в градусах Цельсия

(оС).

Температура воздуха помещения (-ий)

может регулироваться не только по датчику

приточного воздуха, но и по датчику

вытяжного воздуха (как выбрать эту функцию,

см. Описание пульта FLEX, пункт II.6. 5. 3).

При выборе алгоритма управления

датчиком вытяжного воздуха температура

приточного воздуха ограничивается после

оценки дополнительно поступающего

тепла (тепло, распространяемое солнцем,

электрооборудованием...) Таким способом

экономится энергия для дополнительного

согревания приточного воздуха – комната

(помещение) обогревается после оценки

температуры помещения, что предназначено

для обеспечения желаемого температурного

микроклимата помещения.

Электрический нагреватель приточного

в о з д у х а ( к о г д а э л е к т р и ч е с к и й –

нагревательные элементы сопротивления)

управляется контроллером ESKM, с сигналом

PWM. Когда нагреватель приточного воздуха

водяной – пр ивод водяного клап ан а

управляется контроллером RG1, также

имеющим аналоговый сигнал 0-10V DC.

Функция «BOOST»

Вентиляторы запускаются на максимальную

скорость, на пульте дистанционного

управления (FLEX) изображается «BOOST».

Функция «BOOST» не работает, если

сработала защита теплообменника.

На пульте (FLEX) можно выбрать желаемую

продолжительность работы функции в

случае исчезновения сигнала активации

этой функции (как выбрать эту функцию, см.

Описание пульта FLEX, пункт II.6.6.).

В пункте меню пользователя Add.func.

имеется настройка времени BOOST в

минутах (заводская настройка Off). Например,

установлено 5 мин., тогда, если BOOST

управляется при помощи внешнего сигнала

управления – в случае исчезновения сигнала

управления BOOST будет работать 5 мин.,

если BOOST управляется при помощи

быстрой кнопки (пульта FLEX) – после

нажатия кнопки 1 раз BOOST активируется

на 5 минут, после нажатия кнопки во второй

раз – BOOST деактивируется немедленно.

Максимальная настройка – 255 мин.

Функция «START/STOP»

Функцией «START/STOP» запускается

или останавливается работа рекуператора,

на пульте дистанционного управления

(F LE X) и зобража етс я «S TOP ». При

положении «START» рекуператор работает

в соответствии с последними установками

пульта.

Функции «FanFail» и «FanRun»

Возможность подключения внешней

индикации состояния вентиляторов, напр.,

индикационную лампочку, которая визуально

отражает состояние работы устройства.

Равномерное управление обогревателем

Внедрена новая функция – равномерная

поддержка температуры воздуха с точностью

0,5 оС, путем использования симисторного

модуля – ESKM... (эти модули установлены

только на обогреватели, подключенные к

трехфазной сети питания).

Охлаждение при вентилировании.

Существуют два типа охлаждения – с

использованием фреонового или водяного

охладителя. Охлаждение работает по

алгоритму регулятора PI и включается,

когда появляется потребность в охлаждении.

Условия включения и выключения фреонового

охладителя можно установить и изменить в

меню при помощи пульта дистанционного

управления FLEX (см. Описание FLEX,

пункт II-6.4). Позиция привода водяного

охладителя устанавливается по регулятору

PI пропорционально, равномерно от 0

проц. до 100 проц., фреоновый охладитель

включается, когда значение регулятора

PI больше установленного в меню (см.

Описание FLEX, пункт II-6.4.2), и фреоновый

охладитель выключается тогда, когда

значение регулятора РI ниже установленного

(см. Описание FLEX, пункт II-6.4.3).

Вентилирование

Возможны три типа вентилирования

(см. Описание FLEX, пункт II-6.3): по

приточному воздуху (Supply), по вытяжному

воздуху (Room), автоматический (ByOut-

door). При работе по приточному воздуху

поддерживается установленная температура

приточного воздуха по регулятору PI.

При работе по вытяжному воздуху –

поддерживается установленная температура

вытяжного воздуха, при подаче в помещения

приточного воздуха температуры не больше

максимальной и не меньше минимальной

установленной (см. Описание FLEX, пункт

II-6.3.2 и II-6.3.3) по алгоритму регулятора

PI. При работе по автоматическому типу

(«ByOutdoor») используются оба указанные

выше типы вентилирования (по приточному

и по вытяжному воздуху): по приточному типу

sensor, but also according to the extracted air

sensor (see FLEX panel description II.6.5.3 for

details on selecting this feature).

When control algorithm of the extracted air

sensor is selected, then supply air temperature is

adjusted based on estimated additional received

heat (heat emitted by the sun, electric heaters,

etc.). Thus the energy for excessive heating of

the supply air is saved. The room is heated based

on the estimated room temperature to provide

the desired room temperature microclimate.

Supply air electric heater (resistance heating

elements if the electric heater is used) is

controlled by the ESKM controller using the PWM

signal. If the water supply air heater is used, then

the actuator is controlled using RG1 controller

with analogous 0-10V DC signal.

“BOOST” feature

Fans are started at maximum speed and

“BOOST” is displayed in the remote control

panel (FLEX). “BOOST” feature is inactive if the

heat exchanger protection is triggered. When

triggering signal for this function disappears, the

desired operation period for this feature can be

selected in the control panel (FLEX) (see FLEX

panel description II.6.6 for details on selecting

this feature).

There is boost time setting in minutes (factory

setting: Off) in the user menu item Add.Func. For

example, if 5min is set, then in case the signal is

lost for boost controlled with the external control

signal, the boost will be active for 5 minutes.

For boost controlled with the fast button (FLEX

control panel), boost is activated for 5 minutes

if the button is pressed once, and boost will

deactivated immediately if the button is pressed

second time. Maximum setting is 255min.

START/STOP feature

The operation of the recuperator is started or

stoped using the START/STOP feature. “STOP”

is displayed at the remote control panel (FLEX).

In START mode, the recuperator operates based

on the latest settings of the panel.

FanFail and FanRun features

It provides option to connect the external fan

state indication such as the indication lamp which

would visualize the state of the device.

Continuous control of the heater

The new feature is installed: continuous

keeping of the supply air temperature (accuracy

up to 0,5 °C) by using two-way thyristor module

– ESKM... (these modules are installed only in

heaters connected to the three-phase mains).

Cooling by ventilation:

Two types of cooling exist: using halocarbon or

water cooler. Cooling is based on the algorithm

of the PI regulator and is activated when there

is need for cooling. Conditions for activation and

deactivation of halocarbon cooler can be set and

changed using the menu of the FLEX remote

control panel (see section II.6.4. of the FLEX

description). Actuator position of the water cooler

is set accordingly to the PI regulator in the range

between 0% and 100%. The halocarbon cooler

is switched on when PI regulator value exceeds

the value set in the menu (see section II.6.4.2.

of the FLEX description). The halocarbon cooler

is switched off when PI regulator value is less

than the set value (see section II.6.4.3. of the

FLEX description).

Ventilation:

Three types of ventilation are possible (see

section II.6.3. of the FLEX description): based on

the supply air (Supply), based on the extracted

air (Room) and automatic (ByOutdoor). When

operation is based on the supply air, the supply

air temperature is maintained as set on the

PI regulator. When operation is based on the

extracted air, the set extracted air temperature is

maintained to keep the supplied air temperature

between the minimum and the maximum set

temperatures (see sections II.6.3.2. and II.6.3.3.

of the FLEX description) based on the algorithm

of the PI regulator. When operation is automatic

(ByOutdoor), both mentioned cooling types are

used (supply and extracted air): cooling based

on the supply air is used when ambient air

temperature is less than the set temperature

(see section II.6.3.3. of the FLEX description).

This is so called “winter mode”. Cooling based

on the extracted air is used when ambient air

temperature is greater than the set temperature

(see section II.6.3.3. of the FLEX description).

This is so called “summer mode”.

Using the remote control panel, the user can

adjust fan motor speed as three steps (values

of steps are speed set in the window of the

remote control panel, see sections II.6.7 and

II.6.8 of the FLEX description). Analogous 0–10

VDC control signal for motors is generated by

the controller RG1. Speed of the supply and

extracted air fans can be adjusted synchronously

or asynchronously (see sections II.6.7 and II.6.8

of the FLEX description). If water supply air

heater is used and after HVAC unit is switched

on, fans are switched on after 20 seconds.

During this period, water valve actuator is being

opened to allow water heater to reach the

optimum temperature.

Two pressure converters should be used to

control both fans while maintaining constant

pressure at the system.

Also, CO2 (extract air) converter can be

connected (if no pressure converters are

connected).

dargestellt.

Lufttemperatur des Raums (der Räume)

kann nicht nur laut dem Fühler für die

Zulufttemperatur, sondern auch laut dem

Fühler für die Ablufttemperatur geregelt werden.

(Auswahl dieser Funktion: siehe Beschreibung

des Pults FLEX, Punkt II.6.5.3.)

Nachdem der Bedienalgorithmus

des Abluftfühlers gewählt wird, wird die

Zulufttemperatur nach der Bewertung des

zusätzlichen Wärmezustroms (Sonnenwärme,

durch die elektrischen Anlagen gestrahlte

Wärme usw.) begrenzt. Auf diese Weise wird

die Energie für zusätzliche Zuluftwärmung

gespart. Das Zimmer (der Raum) wird aufgrund

der Bewertung der Raumtemperatur erwärmt, es

ist der Sicherung des gewünschten Kleinklimas

von der Raumtemperatur bestimmt.

Elektrischer Zuluftheizer (im Falle des

elektrischen Heizers: Widerstandsheizelemente)

wird durch den ESKM-Regler mit einem PWM-

Signal bedient. Im Falle des Wasserheizers der

Zuluft wird das Getriebe des Wasserventils mit

dem RG1-Regler sowie dem analogen Signal

von 0-10V DC bedient.

Funktion BOOST

Die Ventilatoren werden mit einer maximalen

Geschwindigkeit angelassen, auf dem

Bedienpult (FLEX) wird die BOOST-Funktion

dargestellt. Die BOOST-Funktion ist nicht aktiv,

wenn der Wärmetauscherschutz angelaufen

ist. Im Pult (FLEX) kann die Arbeitsdauer

der gewünschten Funktion gewählt werden,

nachdem das Aktivierungssignal dieser Funktion

verschwunden ist. (Auswahl dieser Funktion:

siehe Beschreibung des Pults FLEX, Punkt

II.6.6.)

Im Benutzermenü-Punkt Add.Func. gibt

es die Einstellung der Boost-Zeit in Minuten

(Werkseinstellung Off). Es wird z. B. 5 Min.

eingestellt, dann – falls Boost mit einem

äußerlichen Steuersignal gesteuert wird –

wird Boost 5 Min. nach Verschwunden des

Steuersignals funktionieren; falls Boost mit

einer Schnelltaste (des FLEX-Pultes) gesteuert

wird, wird Boost nach dem ersten Drücken der

Taste für 5 Minuten aktiviert, nach dem zweiten

Drücken der Taste wird Boost sofort deaktiviert.

Maximale Einstellung: 255 Min.

Funktion START/STOP

Durch die Funktion START/STOP wird die

Arbeit des Rekuperators gestartet bzw. gestoppt,

auf dem Bedienpult (FLEX) wird sie als STOP

dargestellt. Im Falle der START-Umstände

funktioniert der Rekuperator laut den letzten

Einstellungen auf dem Pult.

Funktionen FanFail und FanRun

Die Möglichkeit, Außenanzeige für Zustand

des Ventilators, z. B. Anzeigelampe, die optisch

den Arbeitszustand der Anlage darstellen würde,

anzuschließen.

Gleichmäßige Steuerung des Heizers

Neue Funktion eingeführt: gleichmäßiges

Beibehalten der Zulufttemperatur bis 0,5 °C

durch Gebrauch des Simistormoduls: ESKM....

(Diese Module sind nur in den Heizern, die an

dreiphasiges Speisungsnetz angeschlossen

werden, montiert.)

Die Kühlung durch das Lüften:

Es gibt zwei Kühlungsarten: Gebrauch

vom Freon- od. Wasserkühler. Die Kühlung

funktioniert laut dem Algorithmus des PI-

Reglers und schaltet sich erst dann ein, wenn

Bedarf nach Kühlung entsteht. Bedingungen

für Ein- und Ausschalten des Freonkühlers

können im Menü mit dem Fernbedienungspult

FLEX eingestellt bzw. geändert werden (siehe

Beschreibung des Pults FLEX, Punkt II.6.4.).

Getriebeposition des Wasserkühlers wird laut

dem PI-Regler proportional von 0 bis 100

% gleichmäßig eingestellt; Freonkühler wird

eingeschaltet, wenn der Wert des PI-Reglers

den im Menü eingestellten Wert überschreitet

(siehe Beschreibung des Pults FLEX, Punkt

II.6.4.2), und wird ausgeschaltet, wenn der

Wert des PI-Reglers den eingestellten Wert

unterschreitet (siehe Beschreibung des Pults

FLEX, Punkt II.6.4.3.)

Die Lüftung:

Es gibt drei Lüftungsarten (siehe Beschreibung

des Pults FLEX, Punkt II.6.3): laut der

Zuluft (Supply), laut der Abluft (Room) und

automatische Lüftung (ByOutdoor). Während

der Anlagenarbeit laut der Zuluft wird die

eingestellte Zulufttemperatur laut dem PI-Regler

beibehalten. Während der Anlagenarbeit laut

der Abluft wird die eingestellte Ablufttemperatur

durch den Zufuhr der Luft, derer Temperatur

die maximale Temperatur nicht überschreitet

bzw. die eingestellte minimale Temperatur nicht

unterschreitet, laut dem PI-Regler beibehalten

(siehe Beschreibung des Pults FLEX, Punkt

II.6.3.2 und II.6.3.3). Während der automatischen

Kühlung (ByOutdoor) werden die zwei früher

genannten Lüftungsarten gebraucht (laut der

Zu- oder Abluft): die Lüftung laut der Zuluft

arbeitet dann, wenn die von draußen zugeführte

Luft die eingestellte Temperatur unterschreitet

(siehe Beschreibung des Pults FLEX, Punkt

II.6.3.3), d. h. sie wird Winterbetriebsart genannt;

die Lüftung laut der Abluft arbeitet dann, wenn

die von draußen zugeführte Luft die eingestellte

Temperstur überschreitet (siehe Beschreibung

des Pults FLEX, Punkt II.6.3.3), d. h. sie wird

RIS HE 3.0

a) Vandeninio šildytuvo apsaugai yra sudaryti

keli apsaugos laiptai.

Pirmasis: jei šaltuoju metų laiku ištekančio

vandens temperatūra nukrenta žemiau +10 °С

(matuojama su TV jutikliu) tai priverstinai yra

pradaroma vandeninio šildytuvo vožtuvo pavara

M6. Nepriklausomai ar yra šilumos poreikis ar ne.

Antrasis: jei visiškai pradarius šildytuvo

vožtuvą nepasiekiama aukštesnė nei +10 °С

vandens temperatūra ir oro temperatūrai iš po

šildytuvų nukrenta žemiau +7/+10 °С (priklau-

somai kokia temperatūra nustatyta ant apsaug-

inio termostato T1, tai oro tiekimo įrenginys yra

stabdomas. Kad neužšaltų vandens šildytuvas

(kai agregatas sustabdytas), veikia du išėjimai:

cirkuliacinis siurblys M4 ir vandeninio šildytuvo

vožtuvo pavara M6. Vandeninio šildytuvo apsau-

gai taip pat yra (turi būti) naudojama tiekiamo

oro sklendės pavara su grąžinančiąja spyruokle.

Dingus įtampai tuojau pat yra uždaroma tiekiamo

oro sklendė ji, automatiškai neatsistato, reikia

atstatyti (restartuoti) iš pultelio.

b) Kai įrenginys turi elektrinį šildytuvą, tai nuo

perkaitimo turi du apsaugos lygius. Elektrinis

šildytuvas nuo perkaitimo yra apsaugotas

dviejų tipų kapiliarinėmis termoapsaugomis, t.y.

rankinė ir automatinė. Automatinė termoapsauga

suveikia kai oro temperatūra viršija +50 °С ,

o rankinė suveikia kai oro temperatūra viršija

+100 °С. Automatinė termoapsauga +50 °С yra

naudojama atjungti elektrinį šildytuvą, jei šildymo

elementai įkaista daugiau nei +50 °С, ir pradėtų

„deginti“ deguonį.

Kapiliarinės termoapsaugos pagal konstrukciją

skiriasi tik tuo, kad perkaitusi automatinė ter-

moapsauga ji pati atsistato į darbinę padėtį. O

rankinė termoapsauga neatsistato, ji turi būti at-

statoma į darbinę padėtį paspaudus ant šildytuvo

aptarnavimo dangčio esantį „RESET“ mygtuką.

Kai suveikia rankinė termoapsauga ventili-

atoriai veikia visu pajėgumu tol kol neatstatoma

rankinė šildytuvo apsauga ( ,,reset“ mygtuko pas-

paudimu) ir pakartotinai neįjungiamas įrenginys.

Kai yra šildytuvo gedimo ksavimas, nepriklau-

somai nuo pultelyje temperatūros nuostato, tik

įvertinus gedimo priežastį ir įsitikinus ar tai saugu

galima atstatyti rankinę šildytuvo apsaugą. Taip

pat reikia įvertinti ar nepažeisti kiti automatikos

bei instaliacijos elementai.

Skirtuminio slėgio šilumokaičio priešužšaliminė

apsauga (skirtuminio slėgio rele PS 600) (ji

naudojama tik našesniuose ireginiuose (nuo

1200 m3/h)).

Automatinės termoapsaugos suveikimas

dažniausiai pasitaiko dėl mažo ventiliatoriaus

greičio (sugedusio ventiliatoriaus, užsikirtusios/

sugedusios oro paėmimo sklendės/pavaros).

устройство работает тогда, когда температура

забираемого наружного воздуха ниже

установленной температуры (см. Описание

FLEX, пункт II-6.3.3), это так называемый

«зимний режим», по вытяжному работает

тогда, когда температура забираемого

наружного воздуха выше установленной

температуры (см. Описание FLEX, пункт II-

6.3.3), это так называемый «летний режим».

Потребитель может осуществлять

трехступенчатую регулировку скорости

двигателей вентиляторов (наладка значения

ступеней – скорости осуществляется в окне

настроек пульта, см. Описание FLEX, пункты

II.6.7 и II.6.8), пользуясь дистанционным

пультом управления. Аналоговый сигнал

управления 0-10BV DC для двигателей

составляет контроллер RG1. Скорость

вентиляторов приточного и вытяжного

воздуха может регулироваться синхронно или

асинхронно (см. Описание FLEX, пункты II.6.7

и II.6.8). Если имеется водяной нагреватель

приточного воздуха, при включении агрегата

ОВКВ вентиляторы включаются через 20

сек. В течение этого периода открывается

привод водяного клапана, чтобы водяной

нагреватель успел нагреться до оптимальной

температуры.

Если желаете управлять обоими

вентиляторами, поддерживая в системе

постоянное давление, необходимо

использовать два преобразователя давления.

Также предусмотр ена возможн ость

под кл юче ния п ре образо вателя СО2

(вытяжного воздуха) (в том случае, если не

подключены преобразователи давления).

а) Имеется несколько ступеней защиты

водяного нагревателя.

Первая: если в холодное время года

температура выходящей воды падает ниже

+10оС (измеряется при помощи датчика

TV), тогда принудительно приоткрывается

привод М6 клапана водяного нагревателя,

независимо от того, имеется потребность в

тепле или нет.

Второй: если при полностью открытом

клапане нагревателя температура воды не

поднимается выше +10оС и температура

воздуха за обогревателями падает ниже

+7/+10оС (в зависимости от температуры,

установленной на защитном термостате

Т1), в таком случае устройство подачи

воздуха останавливается. Чтобы водяной

обогреватель не замерз (когда агрегат

остановлен), используются два выхода:

циркуляционный насос М4 и привод М6

заслонки клапана водяного нагревателя.

Для защиты водяного нагревателя также

используется (должен использоваться)

привод заслонки приточного воздуха с

возвратной пружиной. В случае пропадания

тока, сразу же закрывается заслонка

приточного воздуха, она автоматически не

восстанавливается, ее надо восстановить

(restart) на пульте.

б ) Устройство с электрическим

нагревателем от перегрева защищено

двумя уровнями защиты. Электрический

обогреватель от перегрева защищен

капиллярными термозащитами двух типов –

ручного и автоматического. Автоматическая

термозащита срабатывает, когда температура

воздуха превышает +50оС, а ручная

срабатывает, когда температура воздуха

превышает +100оС. Автоматическая

термозащита +50оС используется для

отключения электрического нагревателя,

когда нагревательные элементы нагреваются

свыше +50оС и начинают «сжигать» кислород.

Капиллярные термозащиты по своей

конструкции различаются только тем, что

перегретая автоматическая термозащита

сама возвращается в рабочее положение, а

ручная термозащита не восстанавливается,

она должна быть возвращена в рабочее

положение нажатием кнопки «Reset»,

расположенной на крышке обслуживания

обогревателя.

Когда срабатывает ручная термозащита,

вентиляторы начинают работать на полную

мощность и работают до тех пор, пока

не будет восстановлена ручная защита

нагревателя (нажатием кнопки «Reset») и

устройство не будет включено повторно.

Когда фиксируется поломка нагревателя,

ручную защиту нагревателя, вне зависимости

от установленной на пульте температуры,

можно восстановить только после того, как

потребитель определит причину поломки

и убедится в безопасности этого поступка.

Также следует убедиться, что не повреждены

другие элементы автоматики и инсталляции.

Защита теплообменника от замерзания

разностного давления (реле разностного

давления PS 600) используется только в

высокопроизводительных устройствах (от

1200 м3/h).

С р а б а т ы в а н и е а в т о м а т и ч е с к о й

термозащиты чаще всего происходит

по причине низкой скорости вентилятор

(поломка вентилятора, заедание/поломка

заслонок/приводов забора воздуха).

a) Several steps of protection are provided for

protection of the water heater.

First: if during cold periods the temperature

of the outward water ow drops below +10 °C

(as measured by the TV sensor), then the wa-

ter heater valve actuator M6 is forced to open

regardless the need for heat.

Second: if the water temperature does not

reach +10 °C after fully opening the hater valve

and the air temperature after heating drops below

+7/+10 °C (as set on the protection thermostat

T1), then the air supply device is stopped. To

protect water heater from freezing (when the

unit is stopped), tow outputs operate: circulatory

pump M4 and water heater valve actuator M6.

Supply air valve actuator with the return spring is

(should be) used for the protection of the water

heater. During voltage loss, supply air valve is

closed immediately. It does not automatically

reset and should be reset (restarted) from the

control panel.

b) When the device has the electric heater,

then two levels of overheat protection are used.

Two types of the capillary thermal protections are

used for the overheat protection of the electrical

heater: manual and automatic. Automatic ther-

mal protection is activated when air temperature

exceeds +50 °C and manual protection is acti-

vated when air temperature exceeds +100 °C.

Automatic thermal protection +50 °C is used to

disconnect the electric heater if the temperature

of the heating elements exceeds +50 °C which

could cause consumption of the oxygen.

Capillary thermal protections are different only

with respect to construction to allow automatic

thermal protection to reset to the operation state.

Manual thermal protection does not reset and

should be reset to the operation state by pressing

RESET button on the service cover of the heater.

When manual thermal protection is triggered,

fans operate in maximum capacity until the

manual heater protection is reset (by pressing

the reset button) and the device is restarted.

When heater fault is registered, manual heater

protection can be restored only after estimation

of the fault cause and only if it is safe to do so

regardless of the temperature setting on the

control panel. Also it should be inspected if

other automation and installation elements are

not damaged.

Antifreeze protection of the differential pres-

sure heat exchanger (differential pressure relay

PS600) is used only in more efcient devices

(from 1200 m3/h).

Triggering of the automatic thermal protection

mostly occur due to low fan speed (faulty fan,

stuck/faulty air inlet valve/actuator).

Sommerbetriebsart genannt.

Der Benutzer kann die Motorgeschwindigkeit

in drei Stufen (Stufengeschwindigkeiten werden

im Einstellungsfenster des Pults angepasst;

siehe Beschreibung des Pults FLEX, Punkt

II.6.7 und II.6.8) mit Hilfe des Fernbedienpultes

regeln. Analoges Steuersignal von 0-10V DC

für die Motoren macht der Regler RG1 aus.

Geschwindigkeit der Ventilatoren für ZU- und

Abluft kann synchron oder asynchron geregelt

werden (siehe Beschreibung des Pults FLEX,

Punkt II.6.7 und II.6.8). Falls ein Wasserheizer

der Zuluft gebraucht wird und die HKLK-Anlage

eingeschaltet ist, schalten sich die Ventilatoren

nach 20s ein. Während dieser Zeit wird das

Getriebe vom Wasserventil geöffnet, damit

der Wasserheizer rechtzeitig bis zur optimalen

Temperatur erhitzt wird.

Wenn man will, beide Ventilatoren durch

das Beibehalten des konstanten Druckes im

System zu steuern, müssen zwei Drucktauscher

gebraucht werden.

Es ist auch eine Möglichkeit vorgesehen,

den CO2-Tauscher (Abluft) anzuschließen

(in dem Falle, wenn die Drucktauscher nicht

angeschlossen sind).

a) Für den Schutz des Wasserheizers sind

einige Schutzstufen geschaffen:

Erste Stufe: wenn während der kalten

Jahreszeit die Temperatur des auslaufenden

Wassers unter +10 °C sinkt (wird mit einem

TV-Fühler gemessen), wird das Ventilgetriebe

M6 vom Wasserheizer halbgeöffnet. Das wird

ungeachtet dessen, ob es Wärmebedarf gibt

oder nicht, gemacht.

Zweite Stufe: wenn nach dem, als das

Ventil vom Heizer völlig geöffnet wird, die

Wassertemperatur nicht +10 °C überschreitet

und Lufttemperatur nach den Heizern +7/

+10 °C unterschreitet (in Abhängigkeit davon,

welche Temperatur auf dem Schutzthermostat

T1 eingestellt ist, wird die Luftzufuhranlage

gestoppt. Damit der Wasserheizer nicht erfriert

(wenn das Aggregat gestoppt ist), arbeiten zwei

Ausgänge: Umlaufsauger M4 und Ventilgetriebe

vom Wasserheizer M6. Für den Schutz des

Wasserheizers wird (muss) auch das Getriebe

von der Zuluftklappe mit einer Rückfeder ge-

braucht (werden). Nach dem Spannungsausfall

wird sofort die Zuluftklappe geschlossen und

sie wird nicht von selbst wiederhergestellt und

muss vom Pult wiederhergestellt (neu gestartet)

werden.

b) Wenn die Anlage einen elektrischen Heizer

hat, hat sie zwei Schutzstufen gegen die Über-

hitze. Elektrischer Heizer ist gegen die Überhitze

mit zwei Arten des Kapillarthermoschutzes,

d.h. dem Handschutz und dem automatischen

Schutz, gesichert. Automatischer Thermoschutz

läuft an, wenn die Lufttemperatur +50 °C über-

schreitet; Handthermoschutz läuft an, wenn

die Lufttemperatur +100 °C überschreitet. Au-

tomatischer Thermoschutz von +50 °C wird fürs

Abschalten des elektrischen Heizers gebraucht,

wenn die Heizelemente über +50 ° erhitzen und

können beginnen, den Sauerstoff zu „brennen“.

Kapillarthermoschütze unterscheiden sich

in ihrer Aufstellung nur dadurch, dass der

überhitzte automatische Thermoschutz selbst

in die Arbeitsstellung zurückkehrt. Im Falle des

Handthermoschutzes ist es nicht so, sie muss

in die Arbeitsstellung durch das Drücken der

RESET-Taste auf dem Bediendeckel des Heizers

zurückgebracht werden.

Wenn der Handthermoschutz anläuft, arbeiten

die Ventilatoren in voller Leistung bis dann, wenn

der Handschutz des Heizers wiederhergestellt

wird (durch das Drücken der RESET-Taste)

und die Anlage wieder eingeschaltet wird. Wenn

eine Störung des Heizers festgestellt wird,

kann der Handschutz des Heizers ungeachtet

der Temperatureinstellung auf dem Pult erst

dann wiederhergestellt werden, wenn man

die Störungsursache bewertet und man sich

vergewissert, dass diese Wiederherstellung

sicher ist. Es muss auch bewertet werden, ob

die anderen Automatik- und Anlagenelemente

nicht beschädigt sind.

Der Frostschutz des Unterschiedsdruck-

Wärmetauschers (durch Unterschiedsdruck-

relais PS 600; es wird nur in leistungsfähigeren

Anlagen ab 1.200 m3/h gebraucht).

Das Anlaufen des automatischen Ther-

moschutzes ergibt sich meistens wegen der

kleinen Geschwindigkeit eines Ventilators (des

beschädigten Ventilators, der blockierten/be-

schädigten Einnahmeklappe/Getriebe der Luft).

tiklį (ištraukiamo oro) (tuo atveju, kai neprijungti

slėgio keitikliai).

RIS HE 3.0

Rekuperatorius gali būti prijungiamas prie BMS

tinklo naudojant ModBus protokolą .

Vienu metu gali būti valdoma ir per FLEX pultelį

ir per BMS tinklą, įrenginys veiks pagal paskutin-

ius nuostatų pakeitimus. Gamykliškai nustatyta,

jog atjungus pultelį ar BMS tinklą (ar net abu)

įrenginys toliau veiks (jei nebus avarijos aliarmų)

pagal paskutinius pultelio nuostatus. Šį nuostata

galima keisti, plačiau žiurėti Flex_meniu_mon-

tuotojas_LT 14 punktas „Misc“.

ModBus tipas – RTU;

ModBus prijungimui naudojamas RS485_2

prievadas (pav. 3);

Nustatymai (žr. FLEX montuotojo aprašyme

II-6-2):

Рекуператор может быть подключен к сети

BMS, использую протокол ModBus.

Управление может осуществляться

од но вре ме нно и с п ульт а F LEX , и

посредством сети BMS, устройство будет

работать в соответствии с последними

изменениями настроек. В соответствии с

заводскими настройками после отключения

пульта или сети BMS (или даже обоих)

устройство продолжит работать (если не

поступят аварийные сигналы) по последним

установкам. Это положение можно изменять,

шире см. Flex_meniu_montuotojas_LT 14

пункт «Misc»

Тип ModBus – RTU;

Для подключения ModBus используется

интерфейс RS485_2 (Рис. 3);

Настройки (см. Описание монтирования

FLEX II-6-2):

3 pav. RS485_1 bei RS485_2. RS485_1 –

nuotolinio valdymo pultelio lizdas; RS485_2

– ModBus prievadas.

S-touch valdymo pultas privalo būti jungia-

mas į RS485_2 (ModBus) jungtį.

RJ11 lizdo kontaktų reikšmės:

1 – COM

2 – A

3 – l

4 – +24V

Valdymo plokštėje montuojami mikrojungikliai

1 ir 2 (pav. 4), varžų parinkimui derinant tinklą.

Derinimas priklauso nuo jungimo budo. Jei

sujungiama žiedu, agregatų galėtų sujungti iki

30vnt. Jei sujungiama kitaip, apie 7 agregatai.

Tarp pirmo ir paskutinio agregato turi būti

120...150Ω.

Рис. 3: RS485_1 и RS485_2. RS485_1 –

гнездо дистанционного пульта управления;

RS485_2 – интерфейс Modbus.

Stouch пульт управления должен

быть подключён к соединение RS485_2

(ModBus)

Значения контактов гнезда RJ11:

1 – СОМ

2 – А

3 – В

4 – +24V

B плате управления монтируются микро-

выключатели 1 и 2 (рис. 4), с наладкой

сети для выбора сопротивлений. Наладка

зависит от способа подключения. Если под-

ключение кольцевое, можно подключить до

30 агрегатов. Если подключение иное – око-

ло 7 агрегатов. Между первым и последним

агрегатами должно быть 120...150Ω.

The recuperator can be connected to the BMS

network by using the ModBus protocol.

The device can be controlled using FLEX panel

and BMS network simultaneously: the device will

work based on the latest changes of settings.

As set in the factory, the device will operate (if

no faults are present) based on the latest panel

settings in case the panel or BMS network (or

even both) is disconnected. This setting can be

changed, please see Flex_meniu_montuotojas

section 14 “Misc” for details.

ModBus type: RTU

RS485_2 port is used for connecting the

ModBus (Fig. 3);

Settings (see section II.6.2. of the FLEX

installer description):

Fig. 3. RS485_1 and RS485_2. RS485_1:

remote control panel socked; RS485_2: Mod-

Bus port.

S-touch control panel must be connected

to RS485_2 (ModBus) connection.

RJ11 socket contacts reference:

1 – COM

2 – A

3 – B

4 - +24V

Microswitches 1 and 2 (Fig. 4) are mounted

in the control board for selecting of resistances

during network adjustment. Adjustment

depends on the connection method. If the

ring type connection is used, up to 30 units

could be connected. If other method is used,

approximately 7 units could be connected. The

resistance between the rst and the last unit

should be 120...150 Ω.

Varžos, Ω

Сопротивление Ω

Resistance Ω

Widerstände, Ω

Jungiklis 1

1 выключатель

Switch 1

1. Schalter

Jungiklis 2

2 выключатель

Switch 2

2. Schalter

180 ON ON

470 ON OFF

330 OFF ON

Der Rekuperator kann an einen BMS-Netz

mit einem ModBus-Protokoll angeschlossen

werden.

Zur gleichen Zeit kann sowohl durch den FLEX-

Pult als auch den BMS-Netz gesteuert werden,

die Anlage wird laut den letzten Änderungen

der Einstellungen arbeiten. Werkseitig ist

festgestellt, dass nach dem Abschalten des

Pults oder des BMS-Netzes (oder zugleich der

beiden) die Anlage auch weiter (wenn es keine

Pannenalarme gibt) laut den letzten Änderungen

der Einstellungen arbeiten wird. Diese Einstel-

lung kann geändert werden, mehr darüber:

Flex_meniu_montuotojas_LT, Punkt 14 „Misc“.

ModBus-Typ: RTU.

Fürs Anschließen des ModBusses wird

RS485_2-Anschluss gebraucht (Abb. 3).

Einstellungen (siehe Montagebeschreibung

von FLEX, II.6.2):

Abb. 3: RS485_1 und RS485_2 RS485_1:

Dose des Fernbedienpults RS485_2: ModBus-

Anschluss ON = Ein

Stouch Bedienteil muss an RS485_2 (Mod-

Bus) angeschlossen werden

Bedeutungen der RJ11-Dosenkontakte:

1 – СОМ

2 – А

3 – В

4 – +24V

Auf dem Steuerpult werden Mikroschalter

1 und 2 (Abb. 4) montiert, indem man für die

Widerstandsauswahl den Netz anpasst. Die An-

passung hängt von der Verbindungsart ab. Wenn

man in einem Ring verbindet, können bis 30 Ag-

gregate verbunden werden. Wenn eine andere

Verbindungsart gewählt wird, können ungefähr

7 Aggregate verbunden werden. Zwischen

dem ersten und dem letzten Aggregaten muss

120...150Ω sein.

P a v. 3

Р и с . 3

Fig. 3

Abb. 3

RIS HE 3.0

Nr.

Pavadini-

mas

Название

Name

Kennzeich-

nung

Funkcija ModBus

Функция ModBus

ModBus func.

ModBus-Funktion

Data adresas

Адрес

данных

Data address

Datenad-

resse

Duomenų

kiekis

Количество

данных

Quantity of

data

Datenmenge

Aprašymas

Описание

Description

Beschreibung

Reikšmė

Значения

Values

Werte

Antifrost 01h_Read_Coils 0 1

[ lt ] - Plokštelinio šilumokaičio priešužšaliminė funkcija

[ ru ] - Функция защиты пластинчатого теплообменника от замерзания

[ en ] - Plate heat exchanger frost protection function

[ de ] - Frostschutzfunktion des Plattenwärmetauschers

1-active, o-passive

Fire 01h_Read_Coils 1 1

[ lt ] - Ugnies pavojaus signalas

[ ru ] - Сигнал пожарной тревоги

[ en ] - Fire alarm

[ de ] - Feuer-Alarm

1-active, o-passive

3Filter 01h_Read_Coils 2 1

[ lt ] - Užsiteršusio ltro pavojaus signalas

[ ru ] - Сигнал тревоги загрязненного фильтра

[ en ] - Dirty lter alarm

[ de ] -Schmutzlter-Alarm

1-active, o-passive

4Fan 01h_Read_Coils 3 1

[ lt ] - Ventiliatorių pavojaus signalas

[ ru ] - Сигнал тревоги вентиляторов

[ en ] - Fans alarm

[ de ] - Lüfter-Alarm

1-active, o-passive

5LowPower 01h_Read_Coils 5 1

[ lt ] - Žema įtampa

[ ru ] - Низкое напряжение

[ en ] - Low voltage

[ de ] -Niedrige Spannung

1-active, o-passive

6Textract 01h_Read_Coils 6 1

[ lt ] - DTJ(100) temperatūros jutiklio pavojaus signalas

[ ru ] - Сигнал тревоги температурного датчика DTJ(100)

[ en ] - DTJ(100) temperature sensor alarm

[ de ] - DTJ(100) Temperatursensor-Alarm

1-active, o-passive

7Texhaust 01h_Read_Coils 7 1

[ lt ] - Šalinamo oro temperatūros jutiklio pavojaus signalas

[ ru ] - Сигнал тревоги температурного датчика удаляемого воздуха

[ en ] - Exhaust air temperature sensor alarm

[ de ] - Abluft-Temperatursensor-Alarm

1-active, o-passive

8Tlimit 01h_Read_Coils 8 1

[ lt ] - Tiekiamo oro temperatūros jutiklio pavojaus signalas

[ ru ] - Сигнал тревоги температурного датчика приточного воздуха

[ en ] - Supply air temperature sensor alarm

[ de ] - Zuluft-Temperatursensor-Alarm

1-active, o-passive

9RH 01h_Read_Coils 9 1

[ lt ] - DTJ(100) drėgnumo jutiklio pavojaus signalas (valdiklis veikia nustatant 70

% drėgnumą)

[ ru ] - Сигнал тревоги датчика влажности DTJ(100) (контроллер работает при

настройке влажности 70 %)

[ en ] - DTJ(100) humidity sensor alarm (controller works in determining the

moisture content of 70%)

[ de ] - DTJ(100) Feuchtigkeitssensor-Alarm (Der Regler läuft bei einer Feuchtig-

keit von 70 %)

1-active, o-passive

10 ReturnWater 01h_Read_Coils 10 1

[ lt ] - Grįžtamo vandens temperatūros jutiklio pavojaus signalas

[ ru ] - Сигнал тревоги температурного датчика обратной воды

[ en ] - Return water temperature sensor alarm

[ de ] - Feuchtigkeitssensor-Alarm des zurückkehren Wasser-Temperatursensors

1-active, o-passive

11 ToutDoor 01h_Read_Coils 11 1

[ lt ] - Išorės oro temperatūros jutiklio pavojaus signalas (valdiklis toliau veikia

nustatant ToutDoor<0C)

[ ru ] - Сигнал тревоги температурного датчика наружного воздуха

(контроллер продолжает работать при настройке ToutDoor<0C)

[ en ] - Outside air temperature sensor alarm (controller continues to work in

determining ToutDoor<0C)

[ de ] - Außenluft-Temperatursensor-Alarm (Nach dem Einstellen von

ToutDoor<0C läuft der Regler weiter)

1-active, o-passive

12 MotorActive 01h_Read_Coils 13 1

[ lt ] - Ventiliatoriai įjungti

[ ru ] - Вентиляторы включены

[ en ] - Fans ON

[ de ] - Lüfter EIN

1-active, o-passive

13 InDumpper 04h_Read_Input 14 1

[ lt ] - Išorės oro sklendės pavara

[ ru ] - Привод заслонки наружного воздуха

[ en ] - Outside air damper actuator

[ de ] - Antrieb der Außenluftklappe

0-90

14 Preheater 01h_Read_Coils 12 1

[ lt ] - Pašildytuvo indikacija

[ ru ] - Индикация устройства подогрева

[ en ] - Preheater indication

[ de ] - Anzeige des Vorheizers

1-active, o-passive

Pa v. 4

Рис. 4

Fig. 4

Abb. 4

Mikrojungikliai 1 ir 2 Микровыключатели 1 и 2 Microswitches 1 and 2 Mikroschalter 1 und 2

RIS HE 3.0

15 Heater 01h_Read_Coils 14 1

[ lt ] - Šildytuvo indikacija

[ ru ] - Индикация нагревателя

[ en ] - Heater indication

[ de ] - Anzeige des Heizers

1-active, o-passive

16 Speed 06h_Write_Holding_Register 0 1

[ lt ] - Ventiliatorių greičio nustatymai

[ ru ] - Настройки скорости вентиляторов

[ en ] - Fans speed settings

[ de ] - Einstellbereich der Geschwindigkeit der Lüfter

0, 1, 2, 3

17 TsetPoint 06h_Write_Holding_Register 1 1

[ lt ] - Tiekiamo oro temperatūros nustatymas

[ ru ] - Настройка температуры приточного воздуха

[ en ] - Supply air temperature set

[ de ] - Einstellbereich der Zuluft-Temperatur

0-30

18 RH_value 04h_Read_Input 13 1

[ lt ] - DTJ(100) drėgnumo jutiklio vertė

[ ru ] - Значение датчика влажности DTJ(100)

[ en ] - DTJ(100) humidity sensor value

[ de ] - Wert des DTJ(100) Feuchtigkeitssensors

0-99

19 Motor1 04h_Read_Input 15 1

[ lt ] - 1 ventiliatoriaus variklio vertė

[ ru ] - Значение двигателя 1 вентилятора

[ en ] - Motor1 fan speed value

[ de ] - Geschwindigkeit des Motor des Lüfters 1

0-3

20 Motor2 04h_Read_Input 16 1

[ lt ] - 1 ventiliatoriaus variklio vertė

[ ru ] - Значение двигателя 2 вентилятора

[ en ] - Motor2 fan speed value

[ de ] - Geschwindigkeit des Motor des Lüfters 2

0-3

[ lt ] - Temperatūros jutiklio vertė realiųjų skaičių formatu (-3.3E38 – 3.3E38), pvz., 0h->0C, 7FFFh->3276.7C, 8000h->3276.8, FFFFh->-0.1C

[ ru ] - Значение температурного датфика в формате реальных цифр (-3.3E38 – 3.3E38), напр., 0h->0C, 7FFFh->3276.7C, 8000h->3276.8, FFFFh->-0.1C

[ en ] - Temperature sensor value real format (-3.3E38 - 3.3E38) example: 0h->0C, 7FFFh->3276.7C, 8000h->3276.8, FFFFh->-0.1C

[ de ] - Wert des Temperatursensors im Real-Format (-3,3E38 – 3,3E38), Bsp. 0h->0C, 7FFFh->3276,7C, 8000h->3276,8, FFFFh->-0,1C

21 Tlimit 04h_Read_Input 0 1

[ lt ] - Tiekiamo oro temperatūros vertė

[ ru ] - Значение температуры приточного воздуха

[ en ] - Supply air temperature value

[ de ] - Wert der Zuluft-Temperatur

Hex: E0

22 Texhaust 04h_Read_Input 1 1

[ lt ] - DTJ(100) temperatūros jutiklio vertė

[ ru ] - Значение температурного датчика DTJ(100)

[ en ] - DTJ(100) temperature sensor value

[ de ] - Wert des DTJ(100) Temperatursensors

Hex: E0

23 Textract 04h_Read_Input 2 1

[ lt ] - Šalinamo oro temperatūros jutiklio vertė

[ ru ] - Значение температурного датчика удаляемого воздуха

[ en ] - Exhaust air temperature sensor value

[ de ] - Wert des Abluft-Temperatursensors

Hex: E0

24 ToutDoor 04h_Read_Input 3 1

[ lt ] - Išorės oro temperatūros jutiklio vertė

[ ru ] - Значение температурного датчика наружного воздуха

[ en ] - Ouside air temperature sensor value

[ de ] - Wert des Außenluft-Temperatursensors

Hex: FFEC

25 Twater 04h_Read_Input 12 1

[ lt ] - Grįžtamo vandens temperatūros jutiklio vertė

[ ru ] - Значение температурного датчика обратной воды

[ en ] - Return water temperature sensor value

[ de ] - Wert des zurückkehren Wasser-Temperatursensors

Hex: FFEC

• Elektrinis pajungimas gali būti atliktas tik

kvalikuoto elektriko pagal, galiojančius

tarptautinius ir nacionalinius elektrosaugos,

elektros įrenginių įrengimo, reikalavimus.

• Naudoti tik tokį elektros energijos šaltinį, kurio

duomenys yra nurodyti ant įrenginio lipduko.

• Maitinimo kabelis turi būti parenkamas pagal

įrenginio elektrinius parametrus, jei įrenginio

maitinimo linija yra toli nuo agregato, būtina

įvertinti atstumą ir įtampos kritimą

• Įrenginys būtinai turi būti įžemintas.

• Sumontuokite valdymo pulta numatytoje

vietoje.

• Nutieskite pajungimo kabelį, esantį FLEX

pultelio komplektacijoje, tarp valdymo pulto

ir ŠVOK agregato. Nuotolinio valdymo pultelį

rekomenduojama sumontuoti atskirai nuo

jėgos kabelių.

Pastaba: Jei naudojate kabelį kartu su kitais

jėgos kabeliais, turi būti naudojamas ekranuotas

su įžemintu ekranavimo šarvu pultelio kabelis.

• Prijunkite kištuką (tipas RJ11) prie agregato

RS485-1 lizdo. Kitą kabelio kištuką prijunkite

prie valdymo pulto.

• Электрическое подключение может быть

выполнено только квалифицированным

электриком в соответствии с действующими

международными и национальными

требованиями к электробезопасности, к

монтажу электрооборудования.

• И с п о л ь з о в а т ь т о л ь к о и с т о ч н и к

электроэнергии с такими данными, какие

указаны на наклейке изделия.

• Кабель питания должен подбираться по

электрическим параметрам устройства,

если линия питания устройства находится

далеко от агрегата, необходимо учитывать

расстояние и падение напряжения.

• Устройство должно быть заземлено.

• Смонтируйте пульт управления в

выбранном месте.

• Протяните входящий в комплектацию

FLEX контроллерa кабель подключения

между пультом управления и агрегатом

ОВКВ. Пульт дистанционного управления

рекомендуется монтировать отдельно от

силовых кабелей.

Примечание: если кабель используете

вместе с другими силовыми кабелями,

должен использоваться экранированный

кабель пульта с заземленным экраном.

• Подключите штепсель (тип RJ11) к гнезду

агрегата RS-485-1. Другой штепсель кабеля

подключите к пульту управления.

• Electrical connection can only be implemented

by the qualied electrician in accordance with

the applicable international and national elec-

trical safety requirements and requirements for

installation of electrical devices.

• Use only power source which meets the

requirements specied on the device label.

• Power supply cable should be selected based

on the electrical specication of the device. If

the device power supply line is far from the

unit, the distance and voltage drop should

be considered.

• Device must be earthed.

• Install the control panel at the designated

place.

• Install the supplied connection cable(FLEX

controller) between the control panel and

the HVAC unit. It is recommended to install

the control panel separately from the power

cables.

Note: If cable is used together with other power

cables, shielded control panel cable with earthed

shield should be used.

• Connect the plug (RJ11 type) to the RS485-1

socket of the unit. Connect the other end to

the control panel.

• Elektrischer Anschluss muss durch quali-

zierte Elektrofachkraft laut geltende interna-

tionale und nationale Bestimmungen für Ele-

ktroschutz und Einrichtung der Elektroanlagen

ausgeführt werden.

• Nur die Stromquelle gebrauchen, die auf dem

Anlagenaufkleber angegeben ist.

• Speisekabel muss laut elektrischen Param-

etern der Anlage gewählt werden; falls die

Speiseleitung der Anlage fern vom Aggregat

ist, ist es nötig, den Abstand und Spannungs-

fall zu bewerten.

• Die Anlage muss unbedingt geerdet werden.

• Steuerpult muss auf dem vorgesehenen Platz

montiert werden.

• Anschlusskabel(FLEX), der ein Teil der Aus-

rüstung ist, muss zwischen dem Steuerpult

und dem HKLK-Aggregat gelegt werden.

Empfehlenswert wird der Bedienpult getrennt

von den Leistungskabeln montiert werden

Bemerkung: wenn der Kabel mit anderen

Leistungskabeln gebraucht wird, muss ein

abgeschirmtes Pultkabel mit der geerdeten

Abschirmarmierung gebraucht werden.

• Den Stecker (Typ RJ11) an die Aggregatsdose

RS485-1 anschließen. Den anderen Kabel-

stecker an den Steuerpult anschließen.

RS458_1 RS458_2

RIS HE 3.0

• Naudojant nuotolinį valdymo pultelį pasirinkite

norimą ventiliatorių sukimosi greitį ir tiekiamo

oro temperatūrą.

• Пользуясь дистанционным пультом

управления, выберите желаемую скорость

вращения вентиляторов и температуру

приточного воздуха.

• Select the desired fan rotation speed and

the supply air temperature using the remote

controller.

• Während des Gebrauchs vom Fernbedienpult

werden die gewünschte Drehgeschwindigkeit

der Ventilatoren und die Zulufttemperatur

gewählt werden.

OFF

PASTABA: prijungti ir (arba) atjungti nuotolinį

valdymo pultelį galima tik atjungus ŠVOK agre-

gatui maitinimą.

• Įjunkite maitinimo įtampą, įjunkite apsauginį

kirtiklį Q (jeigu yra numatytas gamintojo) žr.

pav. 5 (tikrasis kirtiklio vaizdas gali skirtis

nuo pateikto nuotaraukoje (priklausomai

nuo gaminio modelio)). Arba įjunkite elektros

srovę (įkiškite maitinimo kabelio kištuką į lizdą

arba, jei yra sumontuotas dvipolis automatinis

įjungėjas - įjunkite jį. BŪTINA užtikrinti, kad jis

nebūtų įjungtas trečių asmenų).

ПРИМЕЧАНИЕ: подключить и (или) отключить

пульт дистанционного управления можно,

только отключив питание агрегата ОВКВ.

• Включите питание, включите защитный

рубильник Q (если он предусмотрен

производителя) см. карт. 5 (фактическая

внешнасть рубильника может отличаться

от показанного на чертеже (зависимо от

моделя)). Или включите питание (вставте

штекер кабеля питания в розетку или,

если укомплектован двухполюсный

п е р е к л юч а т ел ь – в к л ю ч и т е е г о .

НЕОБХОДИМО убедиться, что он небыл

включен третьих лиц).

NOTE: The remote control panel can be con-

nected and (or) disconnected only after discon-

necting the power supply for the HVAC unit.

• Turn on the supply power and safety switch

Q (if provided by the manufacturer) see

Figure No. 5 (actual image of the switch may

differ from that in the picture (depending on

the model)). Or turn on the electric current

(plug the power cable into the socket or if

automatic bipolar switch is installed - turn it

on. NECESSARY to ensure its‘ turn on by

the third parties).

BEMERKUNG: Fernbedienpult kann nur nach

der Abschaltung der Speisung fürs HKLK-

Aggregat angeschlossen und/oder abgeschlos-

sen werden.

• Schalten Sie die Stromversorgung und

Sicherheitsschalter Q (falls vom Hersteller

bereitgestellt) siehe Abbildung Nr. 5 ( Schalter

je nach Typ kann sich von der auf dem

Bild angegebener Ausführung abweichen).

Oder schalten Sie den elektrischen Strom

(stecken Sie das Netzkabel in die Steckdose

oder wenn die automatische zweipolige

automatische Schalter installiert ist - schalten

Sie es ein. Es ist SICHERZUSTELLEN, damit

der automatische Schalter nicht von der dritten

personen eingeschaltet ist.

RIS 400HE 3.0

Pa v. 5

Рис. 5

Fig. 5

Abb. 5

RIS 700HE 3.0

1_814-0062A.1.0-L-0k

PV - supply air fan,

IV - extract air fan,

KE1 - supply air heater,

AT... - automatic reset thermostat,

RT... - manual reset thermostat,

TL - outside air temperature sensor,

TJ - supply air temperature sensor,

TE - exhaust air temperature sensor,

DTJ100 - extract air humidity + temperature sensor,

M1 - BYPASS damper actuator, 3-position,

M2 - outside air damper actuator,

M3 - extract air damper actuator,

M5 - water cooler valve actuator, 3-position,

FA - fire alarm input,

P - DX cooler protection, differential pressure

switch,

RG1 - controller PRV_V1.1,

F1* - When RIS260VE 3.0 - Fuse BT-5x20-10A

Q1* - Circuit breaker:

When RIS 400...E 3.0 - C16 1P

When RIS 700...E 3.0 - C25 1P

ATR - autotransformer 4A (920VA),

TK - autotransformer thermocontact

C1* - capacitor:

When RIS 260V... 3.0 - 1,5 mF/400V,

When RIS 400H...;V...;P...3.0 - 6mF/400V,

When RIS 700H...;V...;P...3.0 - 5mF/400V

C2* - capacitor:

When RIS 260V... 3.0 - 1,5 mF/400V,

When RIS 400H...;V...;P...3.0 - 6mF/400V,

When RIS 700H...;V...;P...3.0 - 5mF/400V

valve actuator

Water cooler

132

X16.1

Y1 Y2 G

24VAC, 3-position

Y1 - OPEN (24VAC)

Y2 - CLOSE (24VAC)

G - System potential 24VAC

1 2 3 4 5 678 9 10

10987654321

Boost Start/Stop

AHU status

AHU workAHU stop

24VDC

DX Cooling

X16.4

X16.2 13 14

BOOST

STOP/START

87 X16.3

AHU stop

1.2W max

4 5 6 109

X16.4

1.2W max

AHU work

11 12

18 19 20 21 22

222120191817161514131211

NTC

Supply air

temp.sensor

21 22

X16.6

11 12 13 14 15 16 17

N L

X16.5

M2 M3

17 18

LN N L L

16 2015

230V AC 230V AC

ON/OFF

L control

Supply air Extract air

damper actuatordamper actuator

Fire alarm

input

X16

supply cable

Power

1f, 230V AC

PE N L1

NPE

X16.7

CE7/7

120V

80V

Mid

Max

Min

X43

X44

X15

X28

X11

X12

X14

123 4

140V

170V

230V

ATR

X16.4

DTJ 100

T.set

COM

X33.21

X33.22

BK - Black

BN - Brown

BU - blue

RD - red

X33.7

X33.8 DMP

DMP-

24VDC

X41.1

X41.2

X39.2

X39.1

X38.1

X38.2

X40.3

X40.2

X40.1

X34.8

X34.7

X34.6

X34.5

X34.4

X34.3

X34.2

X34.1

X33.26

X33.25

X33.17

X33.12

X33.18

X33.14

X33.13

X35.1

X35.2

Y1 - Control OPEN (AC 24 V)

Y2 - Control CLOSE (AC 24 V)

G - System potential AC 24 V

24VDC

X16.1 21 3

X33.5

X33.4

X33.3 VAL+

VAL-

VAL

Y1 Y2

24VAC, 3-position

COM

B.0.10

DX Cooling

FAN

COM

1211

Fan run

1.2W max

+24

X16.4 9 10654

1.2W max

Fan fall

ANTI.F

COM

X33.11ALARM

X16.3 7 8

R1 A1

START-NC

STOP-NO

BOOST

X33.10COM

X33.9CHIL

X33.2

MIDL

X33.15

COM

X32.3

TIME

X32.2

HIGH

X32.4COM

X32.1LOW

ON/OFF ON/OFF

230V AC

LLNN L

1817 19

M3M2

X16.5

X16.6

21 22

1413

RG1

Remote control

RS485_1

COM

T.OUT

RS485_1

DMP+

L (close)

X33.6

X10

EXT-

EXT+

AC.N

L (open)

L controlEXT-

EXT-

EXT+

L control

L supply

X35.5

X35.4

X35.3

X33.21

X33.22

T.WAT

COMX33.20

X33.19

RS485_2

ModBus RTU

AC.N

PUMP

X16.2

X33

X32

C1*

C2*

XC1XC1

XC2 XC2

L supply

EXT+

Jumper

1x0,3kW/230V-RIS260V... 3.0

X29

X25

X31L

X24N

AT1

RT1

AT1

RT1

KE1

PE1

XKE1.1

XKE1.2

XPE1.2

XPE1.1

F1*

L1N

X16.7

1x230V, 50Hz

LPE N

1x1kW/230V-RIS400... 3.0

1x1,2kW/230V-RIS700... 3.0

XPE1.1

XPE1.2

XKE1.1

XKE1.2

1x1kW/230V-RIS260VE 3.0

AT1

RT1

KE1

EK2

XKE1.1

XKE1.2

1x2kW/230V-RIS400..E 3.0

EK1

AT1

RT1

KE1

EK3

XKE1.1

XKE1.2

1x3kW/230V-RIS700..E 3.0

EK2

EK1

Q1*

1 2

X11

X12

X14

X28

W40W41

X23

Jumper

1_814-0062A.1.0-L-0k

PV - supply air fan,

IV - extract air fan,

KE1 - supply air heater,

AT... - automatic reset thermostat,

RT... - manual reset thermostat,

TL - outside air temperature sensor,

TJ - supply air temperature sensor,

TE - exhaust air temperature sensor,

DTJ100 - extract air humidity + temperature sensor,

M1 - BYPASS damper actuator, 3-position,

M2 - outside air damper actuator,

M3 - extract air damper actuator,

M5 - water cooler valve actuator, 3-position,

FA - fire alarm input,

P - DX cooler protection, differential pressure

switch,

RG1 - controller PRV_V1.1,

F1* - When RIS260VE 3.0 - Fuse BT-5x20-10A

Q1* - Circuit breaker:

When RIS 400...E 3.0 - C16 1P

When RIS 700...E 3.0 - C25 1P

ATR - autotransformer 4A (920VA),

TK - autotransformer thermocontact

C1* - capacitor:

When RIS 260V... 3.0 - 1,5 mF/400V,

When RIS 400H...;V...;P...3.0 - 6mF/400V,

When RIS 700H...;V...;P...3.0 - 5mF/400V

C2* - capacitor:

When RIS 260V... 3.0 - 1,5 mF/400V,

When RIS 400H...;V...;P...3.0 - 6mF/400V,

When RIS 700H...;V...;P...3.0 - 5mF/400V

valve actuator

Water cooler

132

X16.1

Y1 Y2 G

24VAC, 3-position

Y1 - OPEN (24VAC)

Y2 - CLOSE (24VAC)

G - System potential 24VAC

1 2 3 4 5 678 9 10

10987654321

Boost Start/Stop

AHU status

AHU workAHU stop

24VDC

DX Cooling

X16.4

X16.2 13 14

BOOST

STOP/START

87 X16.3

AHU stop

1.2W max

4 5 6 109

X16.4

1.2W max

AHU work

11 12

18 19 20 21 22

222120191817161514131211

NTC

Supply air

temp.sensor

21 22

X16.6

11 12 13 14 15 16 17

N L

X16.5

M2 M3

17 18

LN N L L

16 2015

230V AC 230V AC

ON/OFF

L control

Supply air Extract air

damper actuatordamper actuator

Fire alarm

input

X16

supply cable

Power

1f, 230V AC

PE N L1

NPE

X16.7

CE7/7

120V

80V

Mid

Max

Min

X43

X44

X15

X28

X11

X12

X14

123 4

140V

170V

230V

ATR

X16.4

DTJ 100

T.set

COM

X33.21

X33.22

BK - Black

BN - Brown

BU - blue

RD - red

X33.7

X33.8 DMP

DMP-

24VDC

X41.1

X41.2

X39.2

X39.1

X38.1

X38.2

X40.3

X40.2

X40.1

X34.8

X34.7

X34.6

X34.5

X34.4

X34.3

X34.2

X34.1

X33.26

X33.25

X33.17

X33.12

X33.18

X33.14

X33.13

X35.1

X35.2

Y1 - Control OPEN (AC 24 V)

Y2 - Control CLOSE (AC 24 V)

G - System potential AC 24 V

24VDC

X16.1 21 3

X33.5

X33.4

X33.3 VAL+

VAL-

VAL

Y1 Y2

24VAC, 3-position

COM

B.0.10

DX Cooling

FAN

COM

1211

Fan run

1.2W max

+24

X16.4 9 10654

1.2W max

Fan fall

ANTI.F

COM

X33.11

ALARM

X16.3 7 8

R1 A1

START-NC

STOP-NO

BOOST

X33.10COM

X33.9CHIL

X33.2

MIDL

X33.15

COM

X32.3

TIME

X32.2

HIGH

X32.4COM

X32.1LOW

ON/OFF ON/OFF

230V AC

LLNN L

1817 19

M3M2

X16.5

X16.6

21 22

1413

RG1

Remote control

RS485_1

COM

T.OUT

RS485_1

DMP+

L (close)

X33.6

X10

EXT-

EXT+

AC.N

L (open)

L controlEXT-

EXT-

EXT+

L control

L supply

X35.5

X35.4

X35.3

X33.21

X33.22

T.WAT

COMX33.20

X33.19

RS485_2

ModBus RTU

AC.N

PUMP

X16.2

X33

X32

C1*

C2*

XC1XC1

XC2 XC2

L supply

EXT+

Jumper

1x0,3kW/230V-RIS260V... 3.0

X29

X25

X31L

X24N

AT1

RT1

AT1

RT1

KE1

PE1

XKE1.1

XKE1.2

XPE1.2

XPE1.1

F1*

L1N

X16.7

1x230V, 50Hz

LPE N

1x1kW/230V-RIS400... 3.0

1x1,2kW/230V-RIS700... 3.0

XPE1.1

XPE1.2

XKE1.1

XKE1.2

1x1kW/230V-RIS260VE 3.0

AT1

RT1

KE1

EK2

XKE1.1

XKE1.2

1x2kW/230V-RIS400..E 3.0

EK1

AT1

RT1

KE1

EK3

XKE1.1

XKE1.2

1x3kW/230V-RIS700..E 3.0

EK2

EK1

Q1*

1 2

X11

X12

X14

X28

W40W41

X23

Jumper

This manual suits for next models

Other Salda Fan manuals

Salda

Salda AMBERAIR User manual

Salda

Salda RIRS 5500VE EKO 3.0 User manual

Salda

Salda KUB T120 Guide

Salda

Salda SMARTY RV Guide

Salda

Salda RIS 1200VE/VW EKO 3.0 User manual

Salda

Salda VKA 100 User manual

Salda

Salda RIRS 700VE EKO 3.0 User manual

Salda

Salda VKAP 3.0/VKA EKO Guide

Salda

Salda RIS 1900VE/VW EKO 3.0 Instruction manual

Salda

Salda RIS 700PE/PW EKO 3.0 User manual

Salda

Salda KF T120 EC Series User manual

Salda

Salda RIS 400PE EKO 3.0 User manual

Salda

Salda RIRS 400HE 3.0 Instruction manual

Salda

Salda AMBERAIR COMPACT RH Series Guide

Salda

Salda VEKA INT EKO Series Guide

Salda

Salda RIS 2500HW EC User manual

Salda

Salda AKU 500x250 EKO User manual

Salda

Salda VSA 220 M 3.0 User manual

Salda

Salda KF T120 Series User manual

Salda

Salda RIS 150P EKO User manual

Salda

Salda RIS 400PW EKO 3.0 23 User manual

Salda

Salda RIS 700PE 3.0 EKO 3.0 User manual

Salda

Salda RIS 2500PE 4.5 EKO 3.0 User manual

Salda

Salda VSA 3.0 Series Guide

Popular Fan manuals by other brands

SOLID AIR

SOLID AIR CPL 1400 instructions

HOFFLIGHTS

HOFFLIGHTS POLYNESIA installation manual

QuFresh

QuFresh QuF100X instructions

Euromatic

Euromatic KYT40-5 instruction manual

HTW

HTW CIRCLE R32 Owners and installation manual

Bimar

Bimar VTM33 Instruction booklet

Craftmade

Craftmade Monaghan MGN52AO installation guide

Hurricane

Hurricane INLINE Series instruction sheet

Homewerks

Homewerks SmartVent 7146-80-MS instructions

Kilargo

Kilargo IFD44-LL Series installation instructions

Fakir

Fakir VC 20 S operating instructions

colt

colt AXS 140 Installation, operation and maintenance manual

Monte Carlo Fan Company

Monte Carlo Fan Company 5AB52XX Series Owner's guide and installation manual

Superior

Superior RT 23I user manual

CARNES

CARNES LW/LM Installation operation & maintenance

Elta

Elta 9016N6 instruction manual

Vostermans

Vostermans VF9427B Assembly manual

Brandson

Brandson 305057 user manual

Salda RIS 400HE 3.0 Instruction manual

Popular Fan manuals by other brands
