SMART IN FLOW CONTROL.
Originalbetriebsanleitung
Translation of the original Operating Instruction
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat Valves Type 580

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH I BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
Inhalt
1. Einleitung........................................................................................................................................................ 1
1.1. Hinweise zur Betriebsanleitung ............................................................................................................. 2
2. Sicherheit........................................................................................................................................................ 3
2.1. Sicherheitshinweise ............................................................................................................................... 3
2.2. Gefahrenklassifikationen ....................................................................................................................... 3
2.3. Bestimmungsgemäße Verwendung....................................................................................................... 4
2.4. Missbrauch ............................................................................................................................................ 4
2.5. Allgemeine Sicherheitsbestimmungen .................................................................................................. 4
2.6. Restrisiken ............................................................................................................................................. 5
2.7. Pflichten des Betreibers......................................................................................................................... 5
2.7.1. Verantwortliche Personen bestimmen und unterweisen............................................................. 5
2.7.2. Informationspflicht ....................................................................................................................... 5
2.8. Zielgruppenbeschreibung ...................................................................................................................... 6
3. Transport / Lagerung / Entsorgung ................................................................................................................ 6
3.1. Anlieferung ............................................................................................................................................ 6
3.1.1. Lieferumfang................................................................................................................................. 6
3.1.2. Schäden melden............................................................................................................................ 6
3.2. Transport ............................................................................................................................................... 6
3.3. Lagerung ................................................................................................................................................ 7
3.4. Entsorgung............................................................................................................................................. 7
4. Technische Daten ........................................................................................................................................... 8
4.1. Allgemeine technische Daten ................................................................................................................ 8
4.2. Betriebsbedingungen ............................................................................................................................ 8
4.2.1. Betriebstemperaturen .................................................................................................................. 8
4.2.2. Betriebsdruck................................................................................................................................ 8
4.3. Sicherheitstechnische Daten ................................................................................................................. 9
4.4. Maße...................................................................................................................................................... 9
4.5. Typenschild............................................................................................................................................ 9
5. Installation.................................................................................................................................................... 10
5.1. Benötigtes Werkzeug........................................................................................................................... 10
5.2. Aufbau ................................................................................................................................................. 10

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH II BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
5.3. Montage & Demontage des Ventils..................................................................................................... 11
5.3.1. Montage...................................................................................................................................... 11
5.3.2. Demontage ................................................................................................................................. 11
5.4 Einbau.................................................................................................................................................. 12
5.4.1. Installation Schweißstutzen ........................................................................................................ 12
5.4.2. Montage bei Clampanschluss ..................................................................................................... 12
5.4.3. Montage bei Gewindeanschluss ................................................................................................. 12
5.4.4. Montage bei Flanschanschluss ................................................................................................... 12
5.5. Inbetriebnahme ................................................................................................................................... 12
5.6 Bedienung des Zubehörs ..................................................................................................................... 13
6. Wartung........................................................................................................................................................ 13
6.1. Verschleißteile ..................................................................................................................................... 13
6.2. Reinigung ............................................................................................................................................. 13
7. Zubehör ........................................................................................................................................................ 14
8. Fehlerbehebung ........................................................................................................................................... 14
9. EG Konformitätserklärung................................................................................................................................. 15

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH III BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
Content
1. Introduction.................................................................................................................................................. 16
1.1. Information about the operating instructions..................................................................................... 17
2. Safety............................................................................................................................................................ 18
2.1. Safety Information............................................................................................................................... 18
2.2. Hazard classification ............................................................................................................................ 18
2.3. Intended use........................................................................................................................................ 19
2.4. Misuse ................................................................................................................................................. 19
2.5. General safety provisions .................................................................................................................... 19
2.6. Residual risks ....................................................................................................................................... 20
2.7. Responsibilities of the operator .......................................................................................................... 20
2.7.1 Appointment and instruction of responsible persons..................................................................... 20
2.7.2. Information obligation ................................................................................................................ 20
2.8. Description of target groups................................................................................................................ 21
3. Transport / Storage / Disposal ..................................................................................................................... 21
3.1. Delivery................................................................................................................................................ 21
3.1.1. Scope of delivery......................................................................................................................... 21
3.1.2. Notification about damage ......................................................................................................... 21
3.2. Transport ............................................................................................................................................. 21
3.3. Storage................................................................................................................................................. 22
3.4. Disposal................................................................................................................................................ 22
4. Technical Data .............................................................................................................................................. 23
4.1. General technical data......................................................................................................................... 23
4.2. Operating conditions ........................................................................................................................... 23
4.2.1. Operating temperatures ............................................................................................................. 23
4.2.2. Operating pressure ..................................................................................................................... 23
4.3. Safety related data .............................................................................................................................. 23
4.4. Dimensions .......................................................................................................................................... 24
4.5. Type plate ............................................................................................................................................ 24
5. Installation.................................................................................................................................................... 25
5.1. Tools required...................................................................................................................................... 25
5.2. Structure.............................................................................................................................................. 25
5.3. Assembly & disassembly of the valve.................................................................................................. 26

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH IV BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
5.3.1. Assembly..................................................................................................................................... 26
5.3.2. Disassembly ................................................................................................................................ 26
5.4 Installation ........................................................................................................................................... 27
5.4.1. Installation - Butt weld spigots: .................................................................................................. 27
5.4.2. Installation - Clamp connections: ............................................................................................... 27
5.4.3. Installation - Threaded connections: .......................................................................................... 27
5.4.4. Installation - Flange connection:................................................................................................. 27
5.5. Implementation ................................................................................................................................... 27
5.6. Handling of the accessories ....................................................................................................................... 28
6. Maintenance ................................................................................................................................................ 28
6.1. Wear parts ........................................................................................................................................... 28
6.3. Cleaning ............................................................................................................................................... 28
7. Accessories ................................................................................................................................................... 29
8. Troubleshooting ........................................................................................................................................... 29
9. EC Declaration of Conformity............................................................................................................................ 30

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 1 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
1. Einleitung
Wenn Sie Fragen zum Gerät haben, wenden Sie sich bitte unter Angabe der Seriennummer an den
Kundenservice von:
SED Flow Control GmbH
Am Schafbaum 2
D-74906 Bad Rappenau
Postfach 1306
D-74900 Bad Rappenau
Telefon: [phone]
Fax-Zentrale: +49(0)7264/921-21
E-Mail: [e-mail]
Internet: www.sed-flowcontrol.com
Diese Betriebsanleitung beschreibt den technischen Stand des Geräts bei der Auslieferung.
Sie bezieht sich auf Standardausführungen. Bei Sonderausführungen wenden Sie sich bitte an den
Kundenservice.
Spätere Änderungen am Gerät sind in dieser Betriebsanleitung nicht berücksichtigt.
© 2019
Diese Betriebsanleitung ist urheberrechtlich geschützt. Sie darf ohne schriftliche Genehmigung des Herstellers
weder als Ganzes noch in Teilen übersetzt, vervielfältigt (mechanisch oder elektronisch) oder Dritten
überlassen werden.
Im Zweifelsfall, Missverständnissen oder Übersetzungsfehlern ist die deutsche Version dieser Betriebsanleitung
ausschlaggebend!
Erstellungsdatum: 28.10.2019
Revision c
Printed in Germany

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 2 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
1.1. Hinweise zur Betriebsanleitung
Sicheres Betreiben
Die Betriebsanleitung enthält wichtige Hinweise, das Gerät sicher und sachgerecht zu installieren.
Ihre Beachtung hilft, Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die
Zuverlässigkeit und die Lebensdauer des Geräts zu erhöhen.
Zielgruppen
Der Inhalt der Betriebsanleitung richtet sich an das Installations- und Instandhaltungspersonal.
Lesen der Betriebsanleitung
Alle Personen, die am Gerät arbeiten, müssen diese Betriebsanleitung lesen, damit sie mit der richtigen
Handhabung vertraut sind.
Die Betriebsanleitung enthält wichtige Informationen zur Sicherheit! Das Nichtbeachten dieser Hinweise kann
zu gefährlichen Situationen führen. Die Betriebsanleitung muss gelesen und verstanden werden.
Bewahren Sie die Betriebsanleitung so auf, dass jeder Benutzer sie einsehen kann.
Urheberrecht
Diese Betriebsanleitung ist urheberrechtlich geschützt. Sie darf ohne vorherige schriftliche Erlaubnis durch SED
Flow Control GmbH weder vollständig noch auszugsweise vervielfältigt, verbreitet oder zu Zwecken des
Wettbewerbes unbefugt verwendet werden.
Alle Rechte an Zeichnungen und anderen Unterlagen, sowie jede Verfügungsbefugnis liegt bei SED Flow Control
GmbH, auch für den Fall von Schutzrechtsanmeldungen.
Konformitätserklärung
Das Gerät entspricht den grundlegenden Anforderungen der zutreffenden europäischen Richtlinien. Die
Konformität wurde nachgewiesen.
Technische Änderungen
Unsere Geräte werden ständig weiterentwickelt und verbessert. Die in dieser Ausgabe enthaltenen Daten
entsprechen dem Stand der Technik zum Zeitpunkt des Drucks.
Änderungen von technischen Details gegenüber den Angaben und Abbildungen der Betriebsanleitung sind
vorbehalten.
Gewährleistung
Diese Druckschrift enthält keine Garantiezusagen. Wir verweisen hierzu auf unsere allgemeinen Verkaufs- und
Lieferbedingungen.
Voraussetzung für die gesetzliche Gewährleistung ist die bestimmungsgemäße Verwendung des Geräts unter
Beachtung der spezifizierten Einsatzbedingungen.
Die Gewährleistung erstreckt sich nur auf die Fehlerfreiheit des Geräts und ihrer Bauteile. Für Folgeschäden
jeglicher Art, die durch Ausfall oder Fehlfunktion des Gerätes entstehen könnten, wird keine Haftung
übernommen.
Informationen im Internet
Anleitungen und Datenblätter zum Gerät finden Sie im Internet unter:
www.sed-flowcontrol.com

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 3 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
2. Sicherheit
2.1. Sicherheitshinweise
Warnung!
Die Betriebsanleitung enthält wichtige Informationen zur Sicherheit!
Das Nichtbeachten dieser Hinweise kann zu gefährlichen Situationen führen.
Die Betriebsanleitung muss gelesen und verstanden werden.
2.2. Gefahrenklassifikationen
Gefahr!
Warnt vor einer unmittelbaren Gefahr!
Bei Nichtbeachtung sind Tod oder schwere Verletzungen die Folge.
Warnung!
Warnt vor einer möglicherweise gefährlichen Situation!
Bei Nichtbeachtung drohen schwere Verletzungen.
Vorsicht!
Warnt vor einer möglichen Gefährdung!
Nichtbeachtung kann mittelschwere oder leichte Verletzungen zur Folge haben.
Hinweis!
Warnt vor einer möglichen Beschädigung!
Bei Nichtbeachtung kann das Gerät oder die Anlage beschädigt werden.
Bezeichnet wichtige Zusatzinformationen, Tipps und Empfehlungen
Verweist auf Informationen in dieser Bedienungsanleitung oder in anderen Dokumentationen
→
Markiert einen Arbeitsschritt, der auszuführen ist.

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 4 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
2.3. Bestimmungsgemäße Verwendung
Sitzventile sind zum Einbau in Rohrleitungen konzipiert und werden zur Steuerung von hochreinen bis hin zu
verschmutzten und abrasiven Medien verwendet.
Setzen Sie die Geräte nur Medien aus, gegen welche das Gehäuse und die Dichtungen beständig sind.
Zur bestimmungsgemäßen Verwendung gehört auch die Einhaltung der vom Hersteller vorgeschriebenen
Installations- und Instandhaltungsbedingungen sowie die allgemeinen Regeln der Technik.
Jeder darüberhinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden
haftet der Hersteller nicht; das Risiko hierfür trägt der Benutzer
2.4. Missbrauch
•Leiten Sie keine brennbaren oder aggressiven (nicht beständigen) Medien in das System ein.
•Gehäuse nicht mechanisch belasten (z. B. durch Ablage von Gegenständen oder als Trittstufe).
•Keine äußerlichen Veränderungen an den Gerätegehäusen vornehmen. Gehäuseteile nicht lackieren.
•Verwenden Sie das Gerät ausschließlich mit von SED Flow Control GmbH freigegebenen Komponenten
oder Ersatzteilen.
•Die Standardversion des Sitzventils darf nicht in explosionsgefährdeten Bereichen eingesetzt werden.
Hierzu bitte entsprechende Ausführung nutzen sowie nur in ausdrücklich zugelassenen Bereichen
einsetzen!
2.5. Allgemeine Sicherheitsbestimmungen
•Die Betriebsanleitung berücksichtigt keine Zufälligkeiten und Ereignisse, welche während der Montage,
dem Betrieb oder der Wartung der Geräte auftreten können.
•Der Betreiber muss Sicherheitsvorschriften, soweit erforderlich, durch besondere, den örtlichen
Einsatzverhältnissen angepasste Anweisungen, ergänzen.
•Betriebsanleitung und sicherheitsrelevante Anweisungen müssen sorgfältig aufbewahrt werden.
•Die Betriebsanleitung und die Sicherheitshinweise müssen vollständig und in lesbarem Zustand vorhanden
sein.
Regeln zur Unfallverhütung
Neben der Betriebsanleitung und den im Verwenderland und an der Einsatzstelle geltenden verbindlichen
Regelungen zur Unfallverhütung sind auch die anerkannten fachtechnischen Regeln für sicherheits- und
fachgerechtes Arbeiten zu beachten.
Vor Beginn der Arbeit
Informieren Sie sich vor Beginn der Arbeiten über Erste Hilfe- und Rettungsmöglichkeiten (Notarzt, Feuerwehr,
Rettungsdienste).
Informieren Sie sich über den Standort und die Bedienung von Feuerlöschern, sowie über die örtlichen
Brandmeldungs- und Brandbekämpfungsmöglichkeiten.
Sichern Sie die Anlage gegen unbeabsichtigte Betätigung.
Bei der Arbeit
Tragen Sie beim Betrieb fachgerechte Arbeitskleidung.
Unterlassen Sie jede Arbeitsweise, die die Sicherheit einschränkt.
Betreiben Sie das Gerät nur in sicherem und funktionsfähigem Zustand.
Umweltschutzvorschriften
Halten Sie bei allen Arbeiten an und mit dem Gerät die geltenden Umweltschutzbestimmungen ein.

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 5 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
2.6. Restrisiken
Gefahr!
Verletzungsgefahr durch hohen Druck!
Druck auf Leitungen und Ventilen kann schwere Verletzungen verursachen!
Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entleeren.
Überschreiten Sie niemals den maximal zulässigen Betriebs- oder Steuerdruck!
Gefahr durch elektrische Spannung!
Elektrische Spannung kann schwere Verletzungen oder Tod verursachen!
Vor Eingriffen in das System Spannung abschalten und gegen ungewollte Wiedereinschaltung sichern!
Beachten Sie die geltenden Unfallverhütungs- sowie Sicherheitsbestimmungen elektrischer Geräte!
Warnung!
Anlage gegen ungewollte Wiedereinschaltung sichern!
Nach Abschaltung der Anlage muss ein kontrollierter Wiederanlauf sichergestellt sein!
Vorsicht!
Gefahr durch heiße Geräteoberfläche!
Heiße Geräteoberfläche kann zu Verbrennungs- oder Brandgefahr führen!
Halten Sie das Gerät von leicht brennbaren Materialien fern und berühren es nicht mit bloßen Händen!
2.7. Pflichten des Betreibers
Geräte in nicht einwandfreiem Zustand können zu Personen- und Sachschäden führen.
Der Betreiber ist verpflichtet, das Gerät nur in einwandfreiem Zustand zu betreiben.
Gefahrenstellen, die zwischen dem Gerät und kundenseitigen Einrichtungen entstehen, sind vom Betreiber zu
sichern.
Bei Arbeiten am Gerät muss der Betreiber für ausreichende Beleuchtung sorgen.
2.7.1. Verantwortliche Personen bestimmen und unterweisen
•Nur sicherheitstechnisch unterwiesenes Personal einsetzen.
•Zuständigkeiten des Personals für Installation, Inbetriebnahme und Instandsetzung klar festlegen.
•Regelmäßig das sicherheits- und gefahrenbewusste Arbeiten des Personals unter Beachtung der
Betriebsanleitung kontrollieren.
2.7.2. Informationspflicht
Der Betreiber des Geräts muss diese Betriebsanleitung allen Personen, die mit dem Gerät arbeiten, jederzeit
zugänglich machen.
Alle Personen müssen vor Gebrauch des Geräts die Betriebsanleitung gelesen und verstanden haben.

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 6 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
2.8. Zielgruppenbeschreibung
Die Inhalte dieser Betriebsanleitung sind für unterschiedliche Zielgruppen bestimmt. Welchen Kenntnisstand
die jeweilige Zielgruppe haben muss, ist hier definiert.
Alle Zielgruppen müssen diese Betriebsanleitung gelesen und die Inhalte verstanden haben.
Installations- und Instandsetzungspersonal muss,
•das 18. Lebensjahr vollendet haben.
•eine fundierte Schul- und Berufsausbildung besitzen.
•in den Verhaltensregeln im Störungsfall geschult sein.
3. Transport / Lagerung / Entsorgung
3.1. Anlieferung
3.1.1. Lieferumfang
Überzeugen Sie sich unmittelbar nach Erhalt der Sendung, dass der Inhalt nicht beschädigt ist und in Art und
Umfang mit dem Lieferschein übereinstimmt.
Bitte stellen Sie anhand der Bestellnummern fest, ob die Ware Ihrer bestellten Ausführung entspricht.
Bei Unstimmigkeiten wenden Sie sich bitte umgehend an uns.
3.1.2. Schäden melden
Schäden infolge mangelhafter Verpackung oder durch Transport sofort nach Anlieferung der Sendung dem
Spediteur, der Versicherung und dem Lieferanten melden.
3.2. Transport
Hinweis!
Bei Nichtbeachtung kann das Gerät beschädigt werden.
Das Gerät muss in einer stoßfesten Verpackung transportiert werden.
Das Gerät muss beim Transport gegen Nässe und Schmutz geschützt werden.
Die zulässige Umgebungstemperatur von - 10°C und + 55°C darf nicht durch Hitze- oder Kälteeinwirkung
überschritten werden.

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 7 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
3.3. Lagerung
Hinweis!
Bei Nichtbeachtung kann das Gerät beschädigt werden!
Gefahr!
Verletzungsgefahr nach Wiedereinbau!
Prüfen Sie das Gerät auf etwaige Beschädigungen und auf eine korrekt durchgeführte Montage,
insbesondere auf gelockerte Montageschrauben
Um ein nicht genutztes Gerät auch über einen längeren Zeitraum funktionsfähig zu halten, müssen einige
Punkte beachtet werden:
•Das Gerät in Originalverpackung lagern.Der Lagerraum muss trocken und sauber sein.
•Die Lagertemperatur muss zwischen - 10°C und + 55°C liegen.
•Steuerluftanschlüsse mit Schutzkappen verschließen
•Das Gerät gegen unbefugtes Benutzen sichern.
•Gerät nicht in aggressiver Umgebung lagern
3.4. Entsorgung
Schützen Sie die Umwelt!
Die Einzelkomponenten und die Verpackung müssen ordnungsgemäß und entsprechend der Materialien
entsorgt werden. Beachten Sie die gültigen Abfallbeseitigungsvorschriften!
Hinweis!
Prüfen Sie medienberührende Geräteteile auf Kontaminierung und entsorgen Sie diese gegebenenfalls
nach geltenden Entsorgungsvorschriften und Umweltbestimmungen!

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 8 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
4. Technische Daten
4.1. Allgemeine technische Daten
Nennweite
DN 15 –DN 50
Montierbare Ventilkörper
Durchgangskörper
Schweißkonfigurationen
Anschlussart Ventilkörper
Schweißstutzen nach DIN 11866
Reihe A (ehemals DIN 11850 Reihe 1 & 2)
Reihe B (ehemals ISO 1127)
Reihe C (ehemals ASME BPE / ASTM 269)
BS O.D: 4825; SMS 3008, JIS G 3447
Clamps, Flansche und Verschraubungen gem. Kundenvorgaben bzw. Auftrag
Werkstoff Antriebsgehäuse
Zwischenstück Edelstahl 1.4408
Werkstoff Ventilkörper
1.4404 / 316L Feinguss,
1.4408 / 316 Feinguss
Einbaulage
Beliebig, Anrieb bevorzugt nach oben (außer Tankventile)
4.2. Betriebsbedingungen
4.2.1. Betriebstemperaturen
Warnung!
Über- oder Unterschreiten Sie nie die zulässigen Temperaturen!
Die jeweils zulässigen Temperaturen sind von den eingesetzten Werkstoffen abhängig! Zu beachten ist die
jeweils niedrigste zulässige Temperatur! Bei erhöhten Temperaturen kann sich der maximal zulässige
Betriebsdruck reduzieren!
Maximale Betriebstemperatur TS 180°C
4.2.2. Betriebsdruck
Warnung!
Berstgefahr bei Überdruck! Überschreiten Sie nie die zulässigen Betriebsdrücke!
Maximal zulässiger Betriebsdruck, PS 16 bar.

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 9 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
4.3. Sicherheitstechnische Daten
Das Sitzventil Typ 580 entspricht
TA-Luft / VDI 2440 / VDI 3479
Druckgeräterichtlinie 2014/68/EU (Konformitätserklärung siehe Anhang)
Für den Einsatz in explosionsgefährdeten Bereichen ist eine ATEX Version nach Richtlinie 2014/34/EU
verfügbar.
4.4. Maße
4.5. Typenschild
Das Typenschild wird in Form eines Klebeschilds auf dem Gerät angebracht und enthält wichtige Informationen
zum Betrieb.
Eine detaillierte Aufschlüsselung des Matchcodes können Sie online unter www.sed-flowcontrol.com
mit unserem Produkt-Konfigurator ermitteln.
Maß- und Gewichtstabelle
DN
V1 (mm)
Gewicht Ventil ca. (kg)
15
137
1,
20
135
1,3
25
135
1,6
32
154
2,3
40
154
2,8
50
154
4,3

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 10 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
5. Installation
Gefahr!
Verletzungsgefahr durch hohen Druck!
Druck auf Leitungen und Ventilen kann schwere Verletzungen verursachen!
Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entleeren.
Verletzungsgefahr durch Stromschlag!
Spannung abschalten und gegen ungewolltes Wiedereinschalten sichern.
Warnung!
Verletzungsgefahr bei unsachgemäßer Montage!
Unsachgemäße Montage kann schwere Verletzungen verursachen.
Montage darf nur durch autorisiertes Fachpersonal ausgeführt werden.
Geeignetes Werkzeug verwenden.
Anlage gegen ungewolltes Wiedereinschalten sichern!
Kontrollierten Anlauf nach Abschaltung gewährleisten!
5.1. Benötigtes Werkzeug
Die benötigten Werkzeuge für die Montage und den Einbau des Geräts sind nicht im Lieferumfang enthalten:
Nur funktionsfähiges, passendes und sicheres Werkzeug verwenden!

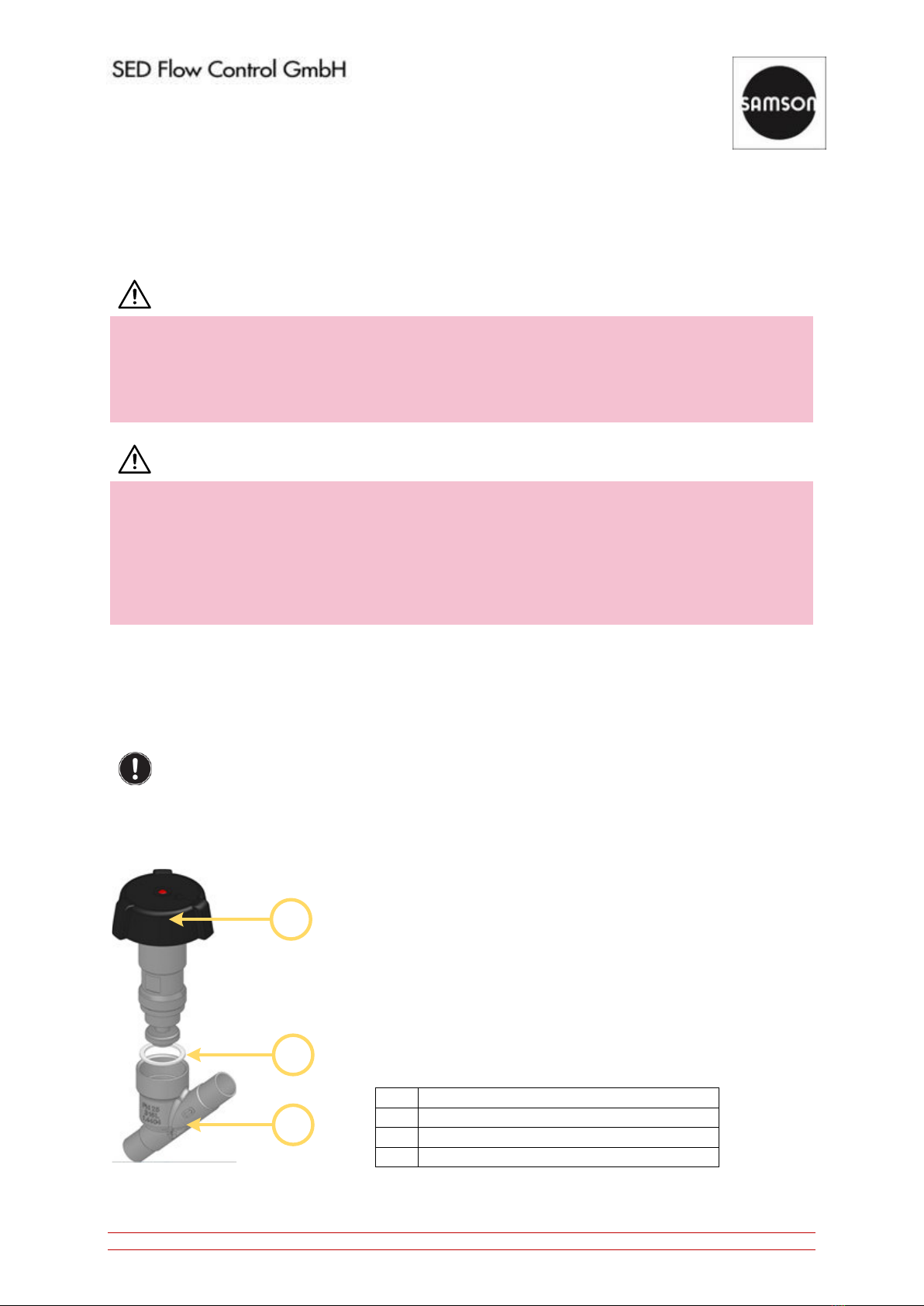

5.2. Aufbau
3
1
2
Pos.
Bezeichnung
1
Antrieb
2
Ventilkörper
3
Dichtung

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 11 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
5.3. Montage & Demontage des Ventils
Gefahr!
Verletzungsgefahr!
Prüfen Sie das Gerät vor Inbetriebnahme auf korrekte Montage! Überprüfen Sie auch das Anzugsmoment!
Nur funktionsfähiges, passendes und sicheres Werkzeug verwenden! Montage- und
Demontagearbeiten sind nur von geschultem Personal durchzuführen.
5.3.1. Montage
Hinweis!
Richtung des Betriebsmediums: Durchflussrichtung beachten!
Die Durchflussrichtung ist durch einen Pfeil auf dem Ventilkörper gekennzeichnet.
•Eignung des Ventils für jeweiligen Einsatzfall prüfen.
•Ventil muss für die Betriebsbedingungen (Medium, Medium-Konzentration, Temperatur und Druck)
sowie die jeweiligen Umgebungsbedingungen geeignet sein.
•Technische Daten des Ventils und der Werkstoffe prüfen.
•Anlage bzw. Anlagenteil stilllegen.
•Gegen Wiedereinschalten sichern.
•Anlage bzw. Anlagenteil drucklos schalten.
•Anlage bzw. Anlagenteil vollständig entleeren und abkühlen lassen bis Verdampfungstemperatur des
Mediums unterschritten ist und Verbrühungen ausgeschlossen sind.
•Anlage bzw. Anlagenteil fachgerecht dekontaminieren, spülen und belüften.
5.3.2. Demontage
Gefahr!
Verletzungsgefahr durch hohen Druck!
Druck auf Leitungen und Ventilen kann schwere Verletzungen verursachen!
Vor dem Lösen von Leitungen und Ventilen den Druck abschalten und Leitungen entleeren.
Anlage gegen ungewolltes Wiedereinschalten sichern!
Verletzungsgefahr durch Mediumsaustritt (Dampf, heiße Medien, Säure, Lauge)!
Um den Antrieb vom Ventilkörper zu demontieren, gehen Sie bitte wie folgt vor:
•Ventil in Offenstellung bringen
•Überwurfmutter lösen
•Antrieb (1) vom Ventilkörper (2) nehmen
•Bei Verschmutzung Teile reinigen. Defekte Teile nur durch originale Ersatzteile von SED Flow Control
ersetzten

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 12 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
5.4 Einbau
Stellen Sie vor dem Einbau sicher, dass das Sitzventil für die Betriebsbedingungen geeignet ist. Dies gilt vor
allem für die Funktion, die Werkstoffe, den Betriebsdruck und das Betriebsmedium in Zusammenhang mit der
Betriebstemperatur. Je nach Einsatzbedingungen und Gewicht des Ventils muss eine angemessene Befestigung
erfolgen.
Achten Sie auf fluchtende Rohrleitungen!
Säubern sie Rohrleitungen von Verunreinigungen, bevor Sie das Ventil einbauen!
Beachten Sie die in Ihrem Land gültigen Gesetze, Normen und Regelwerke zum Schweißen!
Das Ventil muss vor Schweißarbeiten komplett demontiert werden! Siehe Kapitel 5.3.2.
Ventilkörper einschweißen und abkühlen lassen.
Antrieb auf Ventilkörper montieren, siehe Kapitel 5.3.1.
5.4.1. Installation Schweißstutzen
Entfernen Sie den Antrieb, bevor Sie den Ventilkörper in die Rohrleitung einschweißen. Lassen Sie die
Schweißstutzen nach dem schweißen abkühlen. Bauen Sie den Ventilkörper und den Antrieb wieder
zusammen.
5.4.2. Montage bei Clampanschluss
Bei Montage der Clamp-Anschlüsse entsprechende Dichtung zwischen Ventilkörper und Rohranschluss
einlegen und mit Klammer verbinden. Die Dichtung sowie die Klammer der Clamp-Anschlüsse sind nicht im
Lieferumfang enthalten.
5.4.3. Montage bei Gewindeanschluss
Gewindeanschluss entsprechend der gültigen Normen in Rohr einschrauben. Ventilkörper an Rohrleitung
anschrauben, geeignetes Gewindedichtmittel verwenden. Das Gewindedichtmittel ist nicht im Lieferumfang
enthalten.
5.4.4. Montage bei Flanschanschluss
Ventil im angelieferten Zustand einbauen. Auf saubere und unbeschädigte Dichtflächen der Anschlussflansche
achten. Flansche vor dem Verschrauben sorgfältig ausrichten. Dichtungen gut zentrieren. Alle
Flanschbohrungen nutzen. Ventilflansch und Rohrflansch mit geeignetem Dichtmaterial und passenden
Schrauben verbinden (Dichtmaterial und Schrauben sind nicht im Lieferumfang enthalten). Schrauben über
Kreuz anziehen! Nur Verbindungselemente aus zulässigen Werkstoffen verwenden!
5.5. Inbetriebnahme
Versichern Sie sich vor Inbetriebnahme von der korrekten Installation. Überprüfen Sie auch die
Dichtheit im Einspannbereich Antrieb –Ventilkörper sowie die Funktion.

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 13 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
5.6 Bedienung des Zubehörs
Das Sitzventil kann mit Zubehör ausgestattet sein.
Optische Stellungsanzeige
Die optische Stellungsanzeige gibt die Ventilstellung wieder. So kann erkannt werden, ob das Ventil geöffnet
oder geschlossen ist.
Ventil geschlossen
Ventil geöffnet
6. Wartung
Wartungsarbeiten dürfen nur von geschultem Personal durchgeführt werden!
Sitzventile sind grundsätzlich wartungsarm. Sie müssen in regelmäßigen Abständen geprüft und gewartet
werden.
Die Abstände der Prüfungen müssen entsprechend der Einsatzbelastungen und der geltenden Regelwerke
festgelegt und entsprechend durchgeführt werden.
6.1. Verschleißteile
Die Sitzdichtung ist ein Verschleißteil und unterliegt der natürlichen Abnutzung.
Der Antrieb des Sitzventils ist, sofern die Vorschriften dieser Betriebsanleitung zum Einsatz eingehalten
werden, wartungsarm.
Als Ersatzteil sind der Antrieb und der Ventilkörper erhältlich.
Die betreffenden Ersatzteile erhalten Sie unter Angabe des Matchcodes und der Seriennummer auf dem
Typenschild unter [e-mail] oder kontaktieren Sie ihren lokalen Vertreter unter www.sed-
flowcontrol.com.
Die Lebensdauer des Ventils ist abhängig von folgenden Faktoren:
•Medium
•Betriebstemperatur
•Betriebsdruck
•Schließkraft
•Korrekte Montage und Betrieb
6.2. Reinigung
Zur äußeren Reinigung können handelsübliche Reinigungsmittel verwendet werden. Prüfen Sie vor dem Einsatz
die Chemische Beständigkeit aller im Ventil verwendeten Materialien, die mit dem Reinigungsmittel in Kontakt
kommen.
Prüfen Sie vor einem Sterilisationsvorgang, ob das Ventil für das jeweilige Verfahren geeignet ist.

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 14 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
7. Zubehör
Passendes, funktionales Zubehör finden Sie unter www.sed-flowcontrol.com oder kontaktieren Sie uns.
8. Fehlerbehebung
Störungsbild
Mögliche Ursache
Behebung
Ventil schließt nicht oder nicht
vollständig
Betriebsdruck zu hoch
Maximalen Betriebsdruck beachten
Fremdkörper zwischen Sitzdichtung
und Sitz
Ventil demontieren, Fremdkörper
entfernen und Bauteile auf
Beschädigung prüfen. Siehe Kapitel
5.3.ff
Ventilkörper undicht bzw.
beschädigt
Ventilkörper überprüfen, ggf.
austauschen
Sitzdichtung defekt
Sitzdichtung auf Beschädigungen
prüfen, ggf. austauschen
Ventil öffnet nicht oder nicht
vollständig
Antrieb defekt
Antrieb austauschen
Medium entweicht an
Ventilspindel* (unter
Handrad)
Stopfbuchspackung defekt
Antrieb austauschen
Ventil zwischen Antrieb
und Ventilkörper undicht
Antrieb lose
Antrieb mittels Schlüsselfläche
festziehen
Flachdichtung defekt
Dichtring und zugehörige
Dichtflächen auf
Beschädigungen prüfen, ggf. Teile
austauschen
Ventilkörper / Antrieb beschädigt
Ventilkörper / Antrieb tauschen
Verbindung Ventilkörper -
Rohrleitung undicht
Unsachgemäße Montage
Montage Ventilkörper in
Rohrleitung prüfen
Gewindeanschlüsse / Flansch-
Verschraubungen lose
Gewindeanschlüsse / Flansch-
Verschraubungen
festziehen
Dichtungsteile defekt
Dichtungsteile ersetzen
Ventilkörper undicht
Ventilkörper undicht oder
korrodiert
Ventilkörper auf Beschädigungen
prüfen, ggf.
Ventilkörper tauschen
Handrad lässt sich nicht drehen
Antrieb defekt
Antrieb austauschen

Original-Betriebsanleitung
Translation of the original operating instructions
2/2 Schrägsitzventil Typ 580
2/2 Angle Seat valve Typ 580
© 1996 - 2019 SED Flow Control GmbH 15 BA180003; Version c vom 28.10.2019
Vorlage dok292; Rev. g
9. EG Konformitätserklärung
