Sanus MLL11 User manual

MLL11 Instruction Manual

2
Unsure? Call 1-800-359-5520
(UK: 0800-056-2853)
Does your TV weigh more than 130 lb (58.9 kg) including accessories?
No — Perfect!
Yes — This mount is NOT compatible. Visit MountFinder.Sanus.com or call 1-800-359-5520 (UK: 0800-056-2853) to find a compatible mount.
IMPORTANT SAFETY INSTRUCTIONS – SAVE THESE INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE
Before getting started, let’s make sure this mount is perfect for you!
130 lb
(58.9 kg)
Ready to begin?
Please read through these instructions completely to be sure you’re comfortable with this easy install process. Also check your TV
owner’s manual to see if there are any special requirements for mounting your TV.
If you do not understand these instructions or have doubts about the safety of the installation, assembly or use of this product, contact
Customer Service at 1-800-359-5520 (UK: 0800-056-2853).
1
2
3
4
What is your wall made of?
Drywall with
wood studs? Perfect! Solid concrete or concrete block? Perfect! ?
CAUTION: Avoid potential personal injuries and property damage!
• This product is designed for use in wood stud, solid concrete, and concrete block walls - DO NOT install into drywall alone
• The wall must be capable of supporting five times the weight of the TV and mount combined
• Do not use this product for any purpose not explicitly specified by manufacturer
• Manufacturer is not responsible for damage or injury caused by incorrect assembly or use

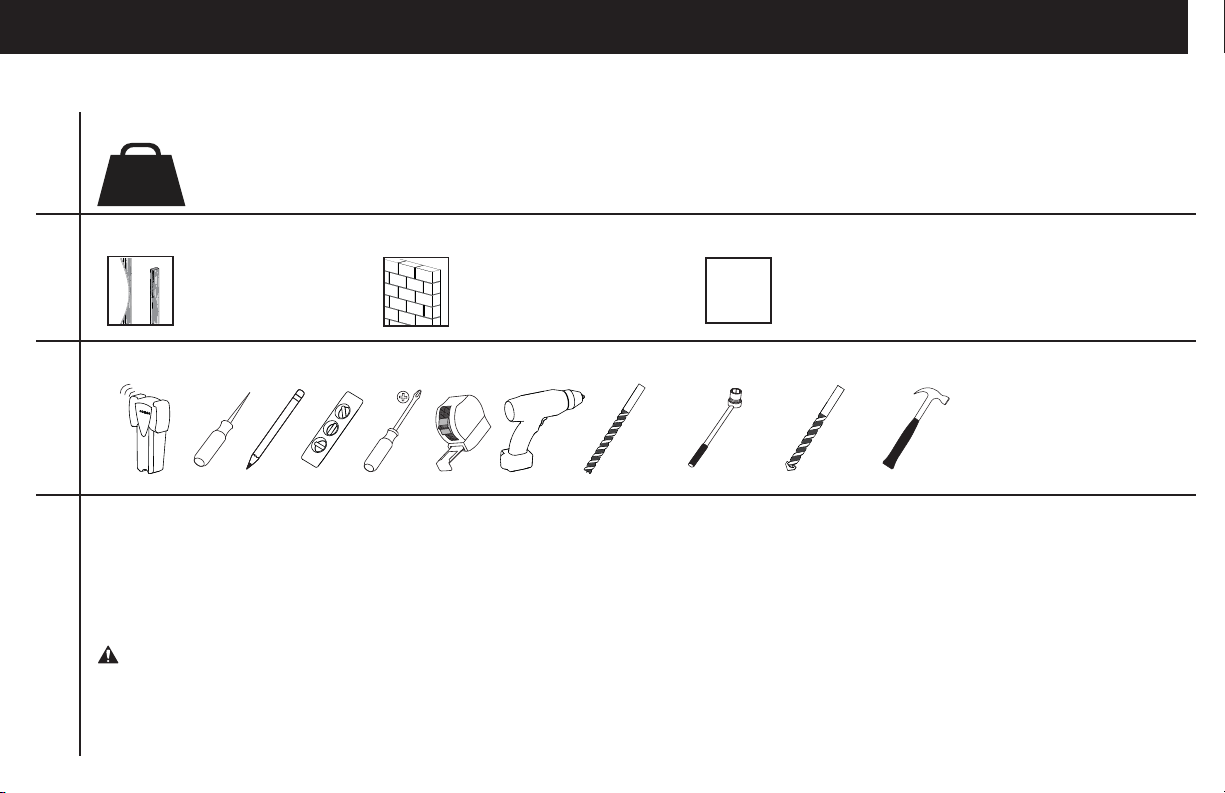

Do you have all of the tools needed?
7/32 in.
(5.5 mm)
Wood
1/2 in.
(13 mm)
3/8 in.
(10 mm)
Concrete

3
635 mm
25 in.
76.2 mm
3 in.
177.8 mm
7 in.
484 mm
19.05 in.
178 mm
7.01 in.
702.1 mm
27.64 in.
120.7 mm
4.75 in.
475 mm
18.7 in.
50 mm to 705 mm
Dimensions
25.6 mm
1.01 in.

4

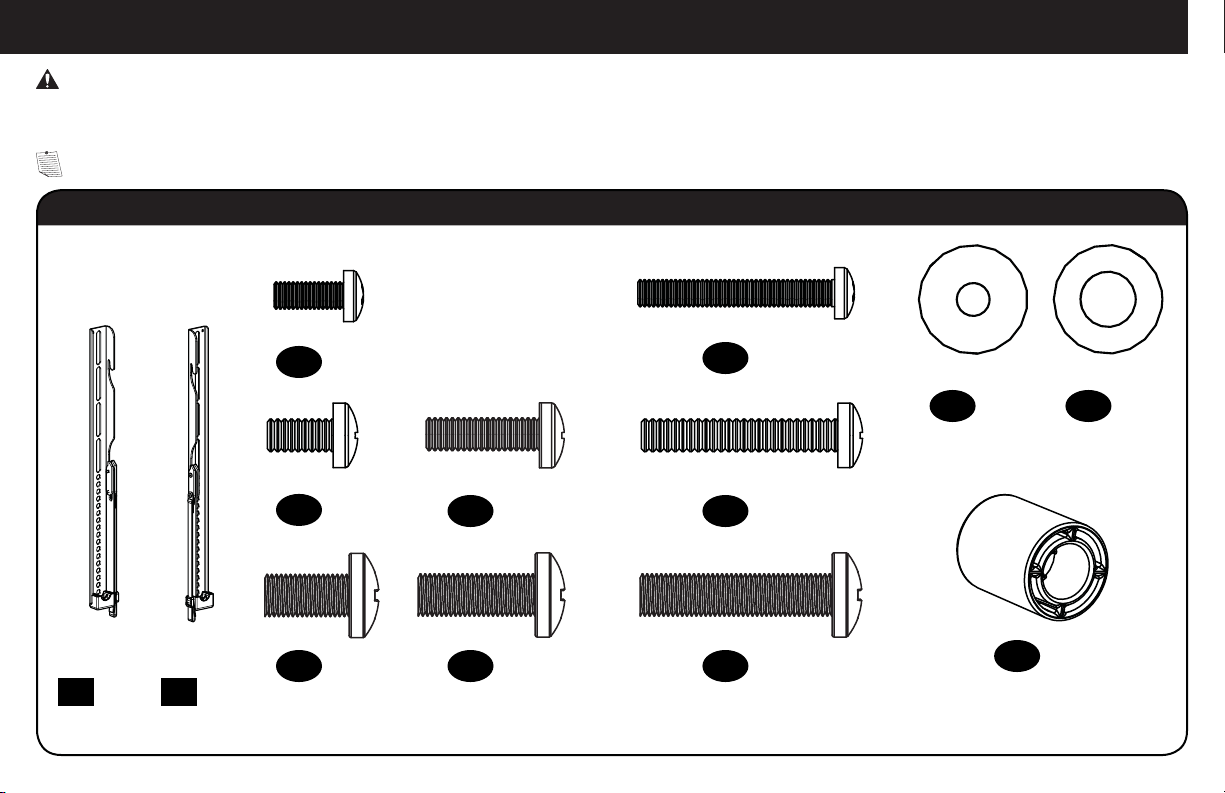

Parts and Hardware
WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts
are included and undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service.
Never use damaged parts!
NOTE: Not all hardware included will be used.
TV Brackets
Parts and Hardware for STEP 1
M5 x 12mm M5 x 35mm
M6 x 12mm M6 x 20mm M6 x 35mm
M8 x 16mm M8 x 20mm M8 x 35mm
TV Screws Washers
Spacers
03 x4
04 x4
05 x4 07 x4
06 x4
01 x1 02 x1
08 x4
09 x4
10 x4
11 x4 12 x4
13 x4
M5 M6/M8

5
Parts and Hardware for STEP 2
5/16 x 2.75 in.
Wall Plate
Lag Bolts
Washers
Concrete Anchors
14 x1
15 x4
16 x4
17 x4
5/16 x 2 ¾ in.

6
STEP 1 Attach Brackets to TV
FLAT BACK ROUND BACK CABLESINSET HOLES
1-1 Select TV Screw Diameter 1-2 Select TV Screw Length
Hand thread screws into the threaded inserts
on the back of your TV to determine which
screw diameter (M5, M6, or M8) to use.
ab
If your TV has a flat back AND you want your TV closer to
the wall, use the shorter screws (a).
Use the spacers and longer screws (b) to accommodate:
• Round/irregular back TVs
• TVs with inset mounting holes
• Extra space needed for cables
Too Short
Too Long
CAUTION:
Verify adequate thread
engagment with the screw or
screw/spacer combination.
-Too short will not hold the TV.
-Too long will damage the TV.
Correct
Standard configurations
are shown. For special
applications, or if you
are uncertain about your
hardware selection,
contact Customer Service
at 1-800-359-5520.
M5 M6 M8

7

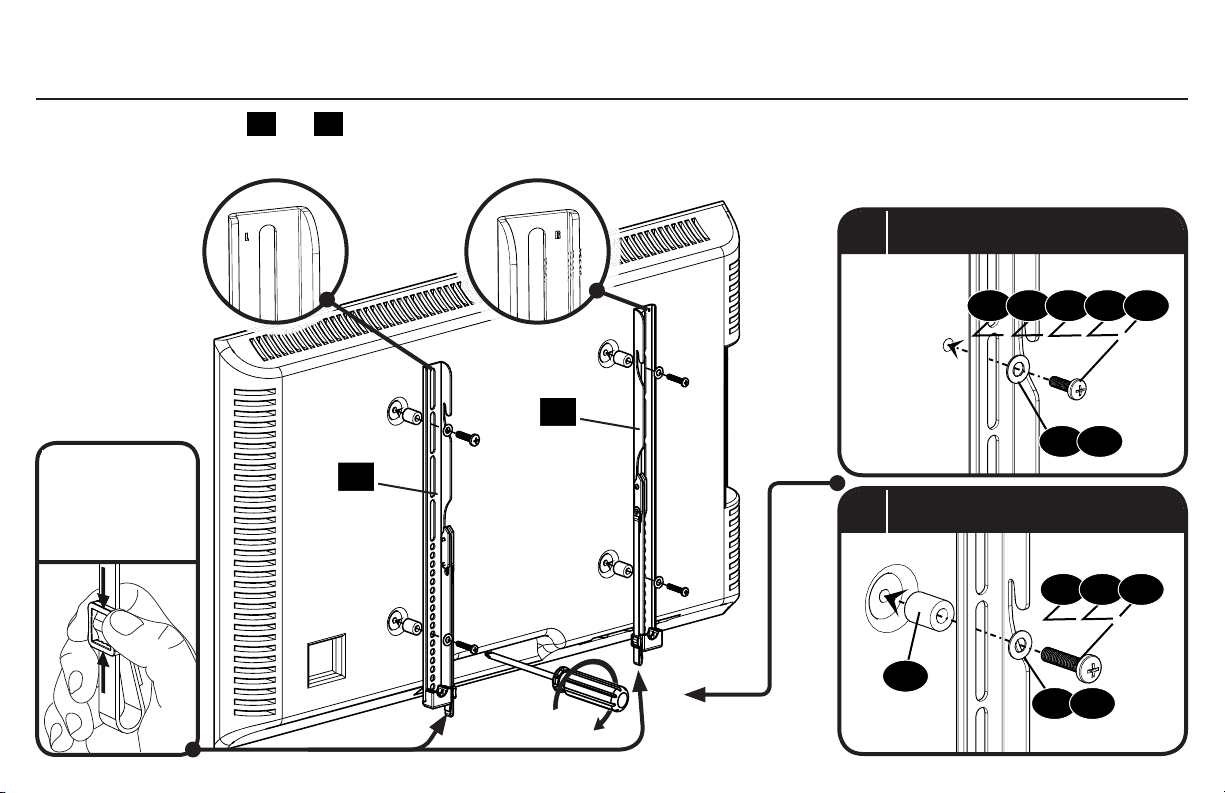

1-3 Attach TV Brackets
Ensure that your brackets 01 and 02 are level on the back of the TV. Standard configurations are shown. For special applications, or if you
are unsure about your hardware selection, contact Customer Service.
aFlat Back
bRound Back / Extra Space
03
08 09 10
11 12
13
11 12
01
02
04 05 06 07
For ease of
access, straps
should be level
with the bottom
of the TV.

8
STEP 2A Attach Wall Plate to Wall - Wood Stud
CAUTION: Avoid potential personal injuries and property damage!
• Drywall covering the wall must not exceed 5/8 in. (16 mm)
• Minimum wood stud size: common 2 x 4 in. (51 x 102 mm) nominal 1½ x 3½ in. (38 x 89 mm)
• Minimum horizontal space between fasteners: 16 in. (406 mm)

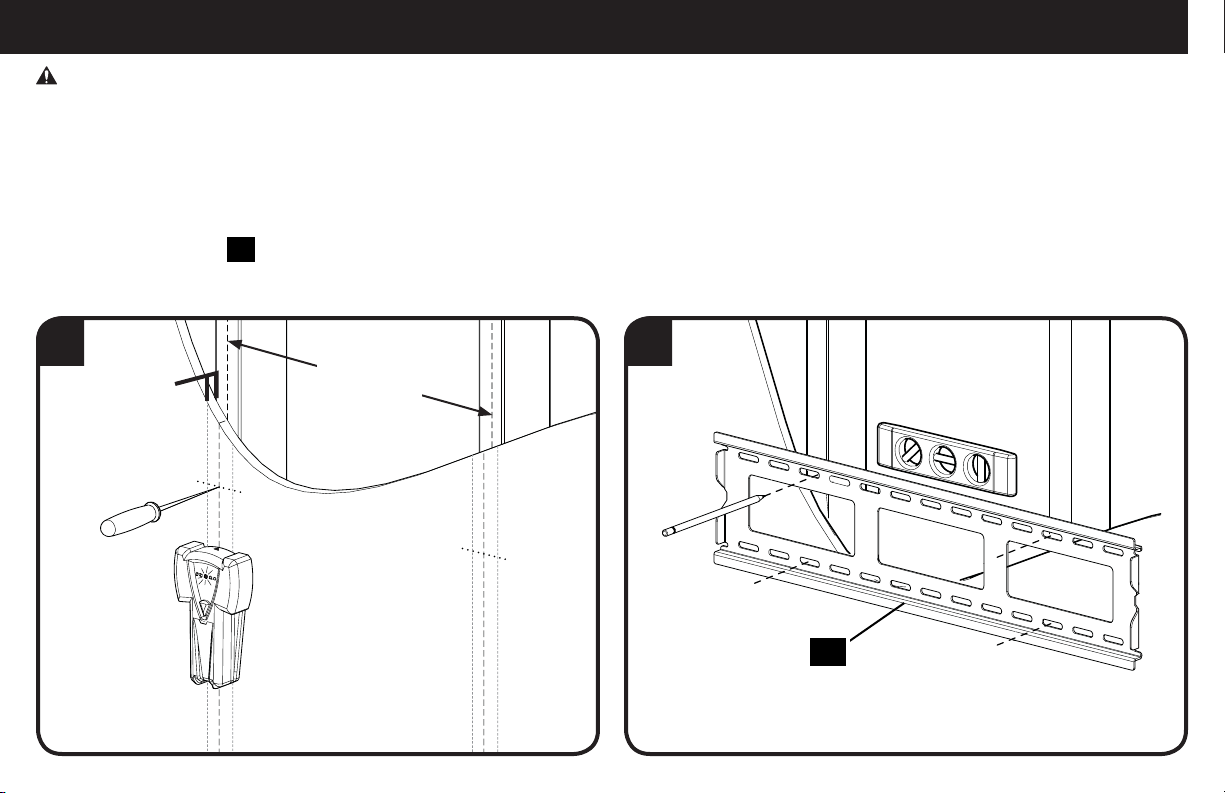

1. Locate your studs. Verify and mark the center of the stud by finding the stud edges using an awl, a thin nail, or an edge to edge stud finder.
2. Level the wall plate 14 and mark the hole locations.
1 2
16 - 24 in.
(41 - 61 cm)
≤ 5/8 in.
(16 mm)
14

9
34

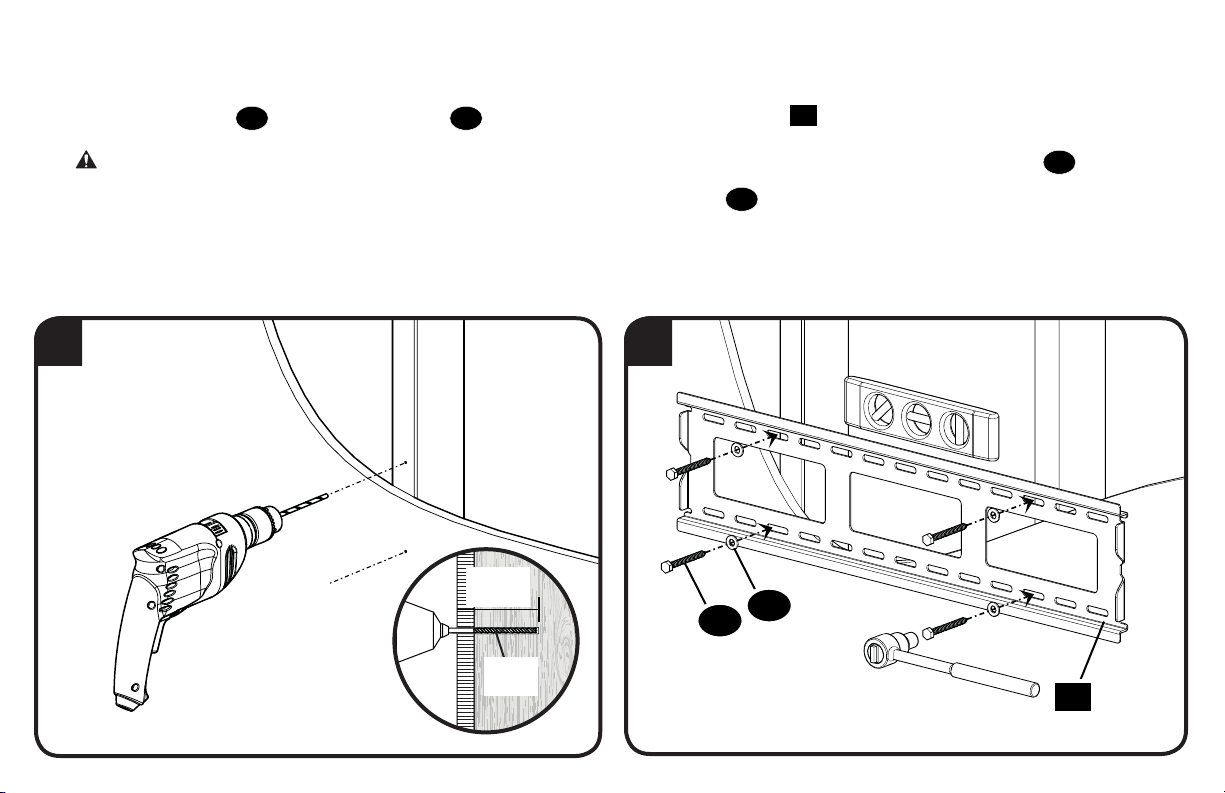

3. Pilot holes MUST be drilled to a depth of 3 in. (75 mm), using a 7/32 in. (5.5 mm) diameter drill bit.
3. Tighten the lag bolts 17 only until the washers 16 are pulled firmly against the wall plate 14 .
CAUTION: Avoid potential injuries or property damage! Improper use could reduce the holding power of the lag bolt 17 .
To avoid potential injuries or property damage. DO NOT over-tighten the lag bolts 17 .
3 in.
(75 mm)
7/32 in.
(5.5 mm) 14
17 16

10
1

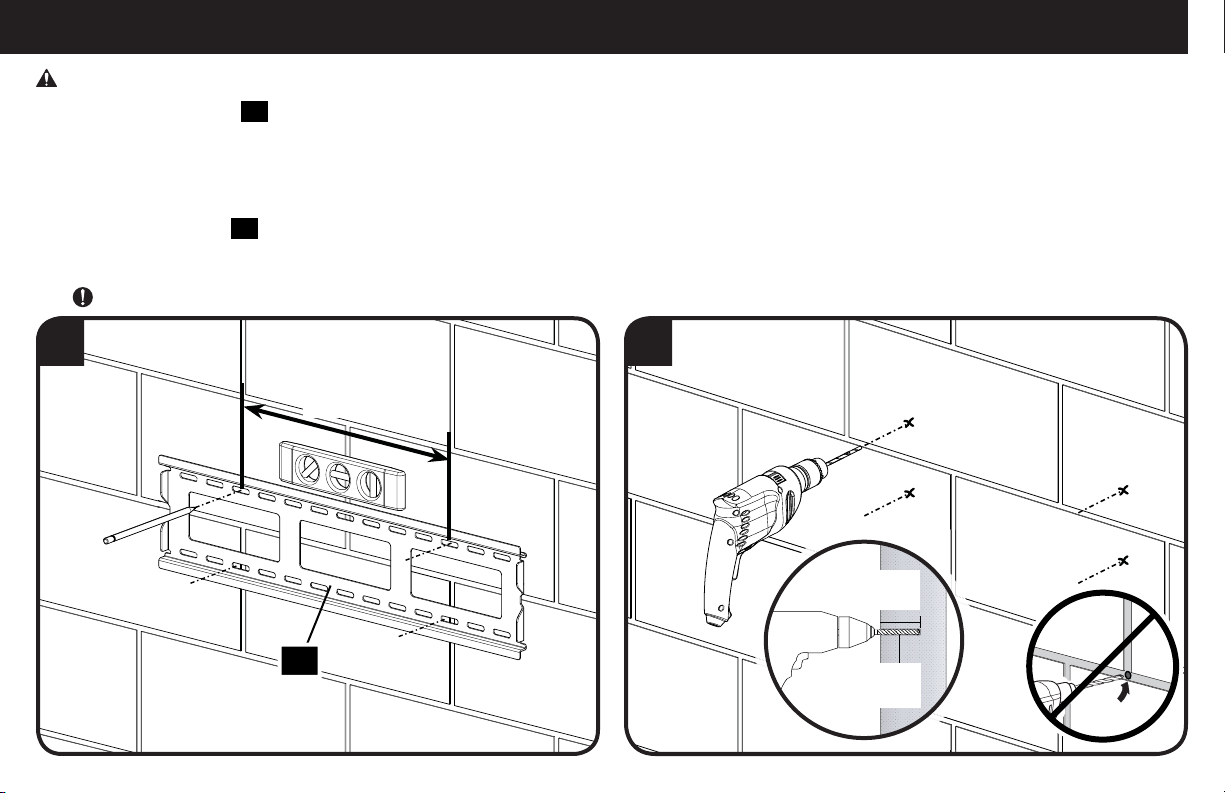

STEP 2B Attach Wall Plate to Wall - Solid Concrete or Concrete Block
2
14
CAUTION: Avoid potential personal injuries and property damage!
• Mount the wall plate 14 directly onto the concrete surface
• Minimum solid concrete thickness: 8 in. (203 mm)
• Minimum concrete block size: 8 x 8x 16 in. (203 x 203 x 406 mm)
• Minimum horizontal space between fasteners: 16 in. (406 mm)
1. Level the wall plate 14 and mark the hole locations.
2. Drill four pilot holes using a 3/8 in. (10 mm) diameter masonry drill bit.
IMPORTANT: Pilot holes must be drilled to a depth of 3 in. (75 mm). Never drill into the mortar between blocks.
3/8 in.
(10 mm)
3 in.
(75 mm)
16 in.
(406 mm)

11
3
14
17
15
16
15
3. Insert four anchors 15 and install the wall plate 14 using four lag bolts 17 and four washers 16 . Tighten the lag bolts 17 only until the
washers 16 are pulled firmly against the wall plate 14 .
CAUTION: Be sure the anchors 15 are seated flush with the concrete surface.
CAUTION: Improper use could reduce the holding power of the lag bolt 17 . DO NOT over-tighten the lag bolts 17 .

12
Install the TV / Bracket assembly by fitting the top hook of the mounting brackets 01 and 02 over the top edge of the wall plate 14 . Swing the
mounting brackets down until the spring loaded locking tabs slip over and fully engages the bottom edge of the wall plate 14 . You will hear an
audible "CLICK".
HEAVY! You may need
assistance with this step.
STEP 3 Hang the TV with Mounting Brackets on the Wall Plate
01/02
14

13
To remove the TV, pull the straps down to disengage the locking tabs, swing the TV / bracket assembly forward from the bottom, and then lift
the TV up and off, away from the wall plate
14
.
HEAVY! You may need
assistance with this step.
14
14

14
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
• Este producto fue diseñado para su uso en paredes de montantes de madera, hormigón sólido y bloques de cemento - NO instalar en yeso solo
• La pared debe soportar cinco veces el peso del televisor y del soporte juntos
• No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante
• El fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o del uso indebido
ESPAÑOL
INSTRUCCIONES DE SEGURIDAD IMPORTANTES. CONSÉRVELAS. LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.
¿Su televisor pesa más de 58.9 kg (130 lb), incluidos los accesorios?
No — ¡Perfecto!
Sí
— Este soporte NO es compatible. Visite MountFinder.Sanus.com o llame al 1-800-359-5520 (Reino Unido: 0800-056-2853) para encontrar un
soporte compatible.
¿Listo para comenzar?
Lea estas instrucciones en su totalidad para estar seguro de sentirse cómodo con este fácil proceso de instalación. Consulte también el manual del
usuario de su televisor para ver si existe algún requisito especial para instalar su televisor en la pared.
Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblado o del uso del producto, póngase en contacto
con el servicio de atención al cliente al 1-800-359-5520 (Reino Unido: 0800-056-2853).
Antes de comenzar, verifiquemos que este soporte sea el ideal para sus necesidades.
1
2
3
4
¿De qué está hecha su pared?
¿Tiene todas las herramientas necesarias?
5.5 mm
(7/32”)
Madera
13 mm
(1/2”)
58.9 kg
(130 lb)
10 mm
(3/8”)
Hormigón
Tabiques de yeso
con montantes de
madera
¡Perfecto!
Hormigón sólido
o bloques de
cemento
¡Perfecto! ?¿No está seguro? Llame al 1-800-359-5520
(Reino Unido: 0800-056-2853)

15
ESPAÑOL
NOTA: No todos los elementos de sujeción incluidos deberán utilizarse.
ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.
Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada,
no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.
Piezas y elementos de sujeción suministrados Ver página 4
Dimensiones Ver página 3
Asegúrese de que las placas de sujeción 01 02 queden niveladas en la parte posterior del televisor. Si necesita más espacio para cables,
concavidades o protuberancias, use los espaciadores (consulte la opción para dorso irregular en la siguiente página).
IMPORTANTE: Luego de fijar las placas de sujeción, ajuste las correas para nivelarlas con la parte inferior del televisor.
PASO 1 Colocar la placa de sujeción en el televisor Ver página 6
1-1 Seleccione el diámetro de los tornillos para el televisor
1-2 Seleccione la longitud de los tornillos para el televisor
1-3 Fije los soportes para televisor
Enrosque manualmente los tornillos en los encastres roscados del dorso del televisor a fin de determinar qué diámetro de tornillos (M5, M6 o M8) utilizar.
PRECAUCIÓN:Verifique que el tornillo o la combinación de tornillo y separador enrosquen correctamente. Si el tornillo es demasiado corto no sostendrá el
televisor y, si es demasiado largo, dañará el televisor.
Si el dorso del televisor es plano Y usted desea que el televisor quede más cerca de la pared, utilice los tornillos cortos (a).
Utilice los separadores y los tornillos largos (b) para: televisores con dorso irregular o redondeado, televisores con orificios de montaje intercalados o en el caso
de necesitar un espacio adicional para cables.

16
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
• Instale la placa mural 14 directamente sobre la superficie de hormigón.
• Espesor mínimo del hormigón: 203mm (8 pulgadas)
• Tamaño mínimo del bloque de cemento: 203 x 203 x 406 mm (8 x 8x 16 pulgadas)
• Espacio horizontal mínimo entre los elementos de sujeción: 406 mm (16 pulgadas)
1. Nivele la placa mural 14 y marque la ubicación de los orificios.
2. Realice los orificios guía con una mecha para mampostería de 10 mm (3/8’’) de diámetro.
IMPORTANTE: Los orificios guía deben realizarse hasta una profundidad de 75 mm (3’’). Nunca perfore el cemento que une los
bloques.
ESPAÑOL
PASO 2A Fijar la placa mural a la pared - Opción para montantes de madera Ver página 8
PASO 2B Fijar la placa mural a la pared - Opción para hormigón sólido o bloques de cemento Ver página 10
PRECAUCIÓN:Evite posibles lesiones personales y daños materiales.
●El yeso que recubre la pared no debe exceder los 16 mm (5/8 pulgada).
●Tamaño mínimo del montante de madera: común 51 mm x 102 mm (2 x 4 pulgadas) (nominal 38 mm x 89 mm [1½ x 3½ pulgadas]).
1. Localice el o los montantes. Verifique el centro del montante con un punzón o un clavo delgado, o bien utilice un detector de bordes de mon-
tantes.
2. Nivele la placa mural 14 y marque la ubicación de los orificios.
3. Realice los orificios guía. IMPORTANTE: Los orificios guía deben realizarse con una mecha de 5.5 mm (7/32 pulgada) de diámetro, hasta
una profundidad de 75 mm (3 pulgadas).
4. PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención de los tornillos tirafondo 17 . NO ajuste en exceso los
tornillos tirafondo 17 .

17
PASO 3 Cuelgue el televisor con las placas de sujeción adosadas, en la placa mural Ver página 12
3. Introduzca cuatro anclajes 15 e instale el módulo de la placa mural 14 usando cuatro tornillos tirafondo 17 y cuatro arandelas 16 .
Ajuste los tornillos tirafondo 17 solamente hasta que queden firmes contra la placa mural 14 .
PRECAUCIÓN: El uso indebido podría reducir la capacidad de retención de los tornillos tirafondo 17 . NO ajuste en exceso los
tornillos tirafondo 17 .
Para instalar el monitor en la placa mural, asegúrese de que las palancas de bloqueo pasen a la posición de bloqueo. Cuando las partes estén
correctamente ensambladas, se escuchará un chasquido.
¡PESADO! Necesitará ayuda para realizar esta operación.
Para retirar el televisor de la placa mural, jale hacia abajo los cordones de desenganche y sosténgalos así mientras jala el televisor hacia afuera
tomándolo de la parte inferior. Luego levante y quite el televisor.
¡PESADO! Necesitará ayuda para realizar esta operación.

18
FRANÇAIS
CONSIGNES DE SÉCURITÉ IMPORTANTES – CONSERVEZ CES INSTRUCTIONS – VEUILLEZ LIRE ATTENTIVEMENT
LE MANUEL AVANT D’UTILISER CE PRODUIT
Avant de commencer, assurons-nous que ce support vous convient parfaitement!
2 De quoi est fait le mur?
3 Avez-vous tous les outils requis?
Veuillez lire au complet ces instructions pour vous assurer d'être à l'aise avec ce processus d'installation facile. Veuillez également consulter le manuel
du propriétaire de votre téléviseur pour savoir si son installation présente des exigences particulières.
Si vous ne comprenez pas toutes ces instructions ou si vous avez des doutes sur la sécurité de l'installation, du montage ou de l’utilisation de ce produit,
veuillez contacter le service à la clientèle au 1800359-5520.
ATTENTION: Évitez les dommages matériels et les blessures!
●Ne pas utiliser ce produit à d’autres fins que celles spécifiées par le fabricant.
●Le mur doit pouvoir supporter cinq fois le poids total du moniteur et du support.
●Ce produit a été conçu pour une utilisation dans les murs de poteaux en bois, béton solide et blocs de béton - pas simplement installer plâtre.
●Le fabricant n’est pas responsable des blessures ou des dommages causés par une mauvaise utilisation ou un montage incorrect.
4 Vous êtes prêt à commencer?
1 Votre téléviseur pèse-t-il plus de 58.9 kg (130 lb) avec les accessoires?
Non — Parfait!
Oui — Ce support n'est PAS compatible. Visitez MountFinder.Sanus.com ou composez le 1800359-5520 pour trouver un
support compatible.
58.9 kg
(130 lb)
Cloison sèche à
montants en bois Parfait!
5.5 mm
(7/32 po)
Bois
13 mm
(1/2 po)
Béton coulé ou
blocs de béton Parfait!?Vous avez des doutes? Appelez au 1800359-5520
10 mm
(3/8 po)
Béton

19
FRANÇAIS
AVERTISSEMENT: Ce produit contient de petites pièces qui peuvent représenter un risque d’étouffement.
Avant de commencer l’assemblage, assurez-vous que toutes les pièces sont présentes et qu’elles ne sont pas endommagées. Si une pièce est manquante ou
endommagée, ne retournez pas les pièces endommagées à votre revendeur. Contactez plutôt le service clientèle. N’utilisez jamais de pièces endommagées!
REMARQUE: Les pièces comprises ne doivent pas nécessairement être toutes utilisées.
Dimensiones
Installez le support de téléviseur 01 et 02 sur la configuration de trous et installez-le à l'aide de la combinaison de vis, de rondelles et d'entretoises (au
besoin) que vous avez sélectionnée pour votre téléviseur.
1-1
1-2
1-3 Fixez les supports de montage
Serrez à la main les vis dans les orifices filetés au dos du téléviseur afin de déterminer le diamètre de vis approprié (M5, M6, ou M8).
Le type de téléviseur vous aidera à choisir la configuration de la quincaillerie à utiliser. Faites correspondre votre type de téléviseur à l'une des configurations
de quincaillerie suggérées à la page suivante.
a - Option d'installation sans entretoises (téléviseur à dos plat).
b - Option d'installation avec entretoises (téléviseur avec dos obstrué ou avec trous de montage encastrés).
ATTENTION: Vérifiez que la longueur du filetage de la vis avec l'entretoise soit correcte pour votre téléviseur. Si elle est trop courte, elle ne retiendra
pas le téléviseur et trop longue elle l'endommagera.
Pièces et quincaillerie fournies Voir à la page 4
Dimensions Voir à la page 3
ÉTAPE1 Fixez le support de montage au téléviseur Voir à la page 6
IMPORTANT: Après avoir fixé les plaques de serrage, ajuster les sangles de les stabiliser avec la partie inférieure du téléviseur.

20
ÉTAPE2A Option montant de bois Voir à la page 8
ÉTAPE2B Option béton coulé ou blocs de béton Voir à la page 10
FRANÇAIS
ATTENTION: Évitez les dommages matériels et les blessures!
●L’épaisseur du matériau de revêtement de mur ne doit pas excéder 16mm (5/8po).
●Dimension minimale du montant de bois: commune 51 x 102 mm (2 x 4po) nominale 38 x 89 mm (1,5 x 3,5po)
1. Vérifiez le centre du montant à l’aide d’un poinçon ou d’un clou fin, ou utilisez un localisateur bord à bord.
2. Mettez la plaque murale 14 à niveau et marquez les emplacements des trous.
3. Les avant-trous DOIVENT être percés à une profondeur de 75mm (3po) à l’aide d’un foret de 5,5mm (7/32po).
4. Serrez les boulons tire-fond 17 jusqu'à ce que les rondelles 16 s’appuient fermement sur la plaque murale 14 .
ATTENTION: Évitez tout dommage matériel ou blessure! Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond.
NE PAS trop serrer les boulons tire-fond 17 .
ATTENTION: Évitez les dommages matériels et les blessures!
●Installez le bras/plaque murale 14 directement sur le béton
●Épaisseur minimale du béton coulé: 203mm (8po)
●Dimension minimale du bloc de béton: 203 x 203 x 406 mm (8 x 8 x 16 po)
1. Mettez le plaque murale 14 à niveau et marquez les emplacements des trous.
2. Percez deux avant-trous à l'aide d'un foret de 10 mm (3/8 po).
IMPORTANT: Percez les avant-trous à une profondeur de 75 mm (3 po). Prenez soin de ne jamais percer dans le mortier entre des blocs.
3. Insérez quatre douilles 15 . Serrez les boulons tire-fond 17 jusqu'à ce que les rondelles 16 s'appuient fermement sur la plaque murale 14 .
ATTENTION: Assurez-vous que les douilles à expansion 15 ne dépassent pas de la surface de béton.
ATTENTION: Une utilisation inadéquate peut réduire la force de rétention du boulon tire-fond. Afin d'éviter tout dommage matériel ou
blessure, ne pas trop serrer les boulons tire-fond 17 .
