Sawo Cirrus Rock CRR2-30NB User manual

CRR2-30NB
CRR2-30NS CRR2-40NB CRR2-40NS CRR2-50NB CRR2-50NS CRR2-60NB CRR2-60NS
CRR3-45NB
CRR3-45NS CRR3-60NB CRR3-60NS CRR3-75NB CRR3-75NS CRR3-90NB CRR3-90NS
3,0 kW
4,0 kW
5,0 kW
6,0 kW
4,5 kW
6,0 kW
7,5 kW
9,0 kW
ELECTRIC SAUNA HEATER
RUSSIAN / ENGLISH
Данное руководство не предназначено для США,
Канады и Мексики
Not for use in the USA, Canada and Mexico.
Электрическая каменка
Congratulations on your purchase of SAWO sauna heater.
Please read the manual carefully before using the heater.
Поздравляем с приобретением электрокаменки для сауны компании
SAWO. Пожалуйста, внимательно прочитайте руководство перед
использованием электрокаменки.
MANUAL
РУКОВОДСТВО ПО
ЭКСПЛУАТАЦИИ
Available with Built-in or Separate Control Unit
доступен с встроенным или отдельным пультом управления

2
Меры безопасности для пользователей
Меры безопасности для монтажников и
обслуживающего персонала
Установка печи

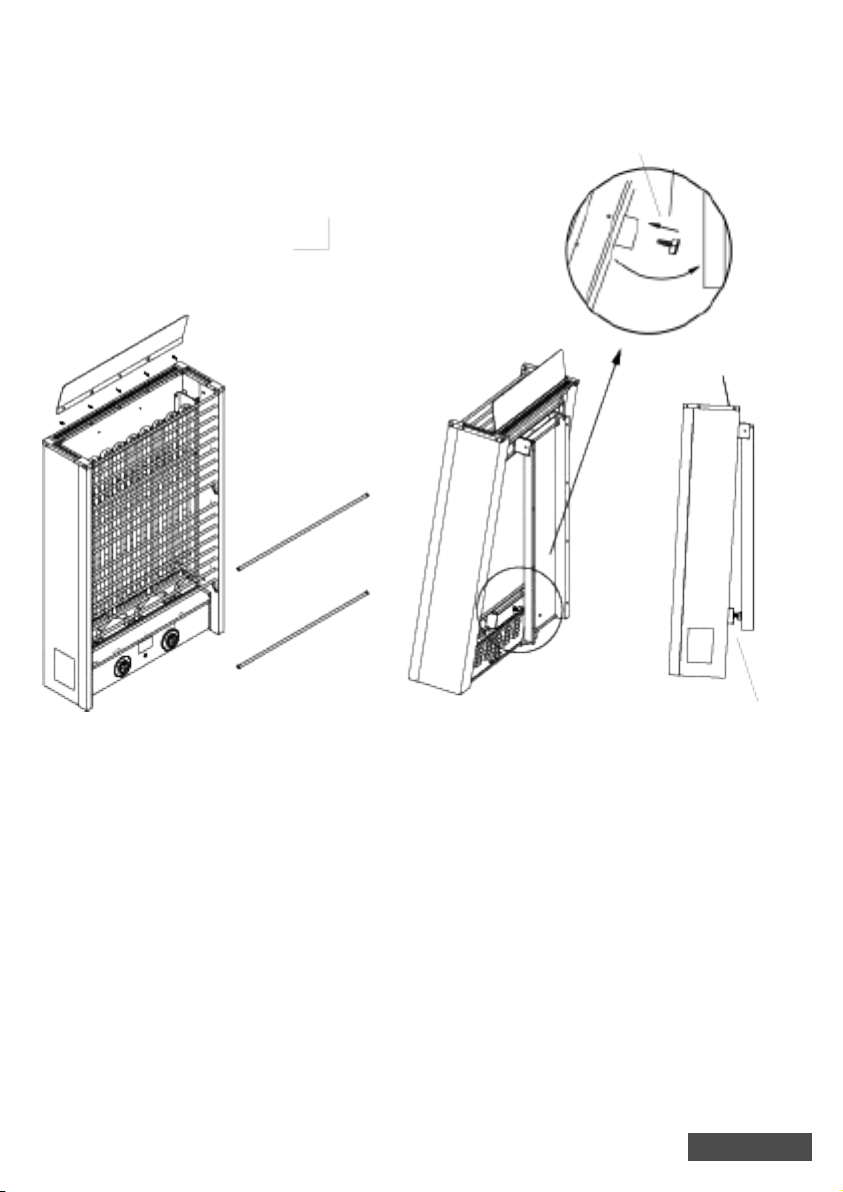

Сборка электрокаменки

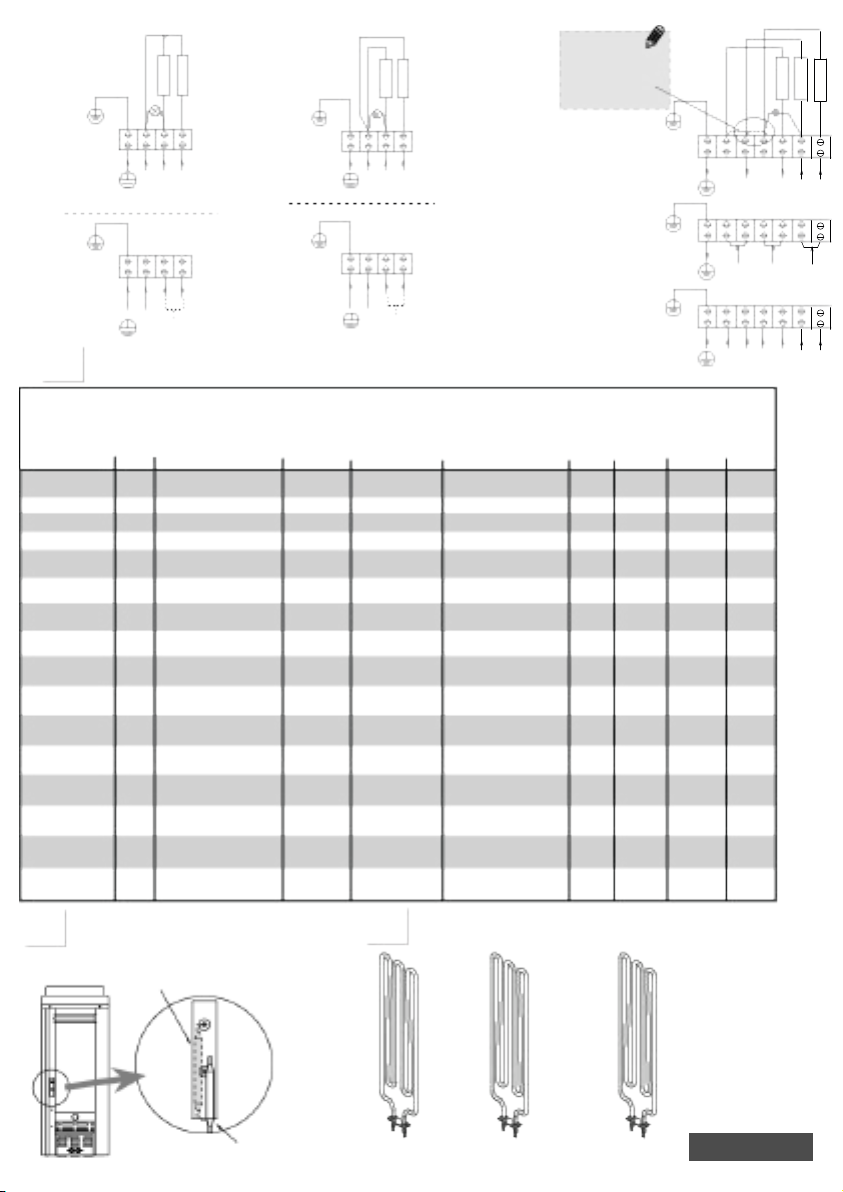

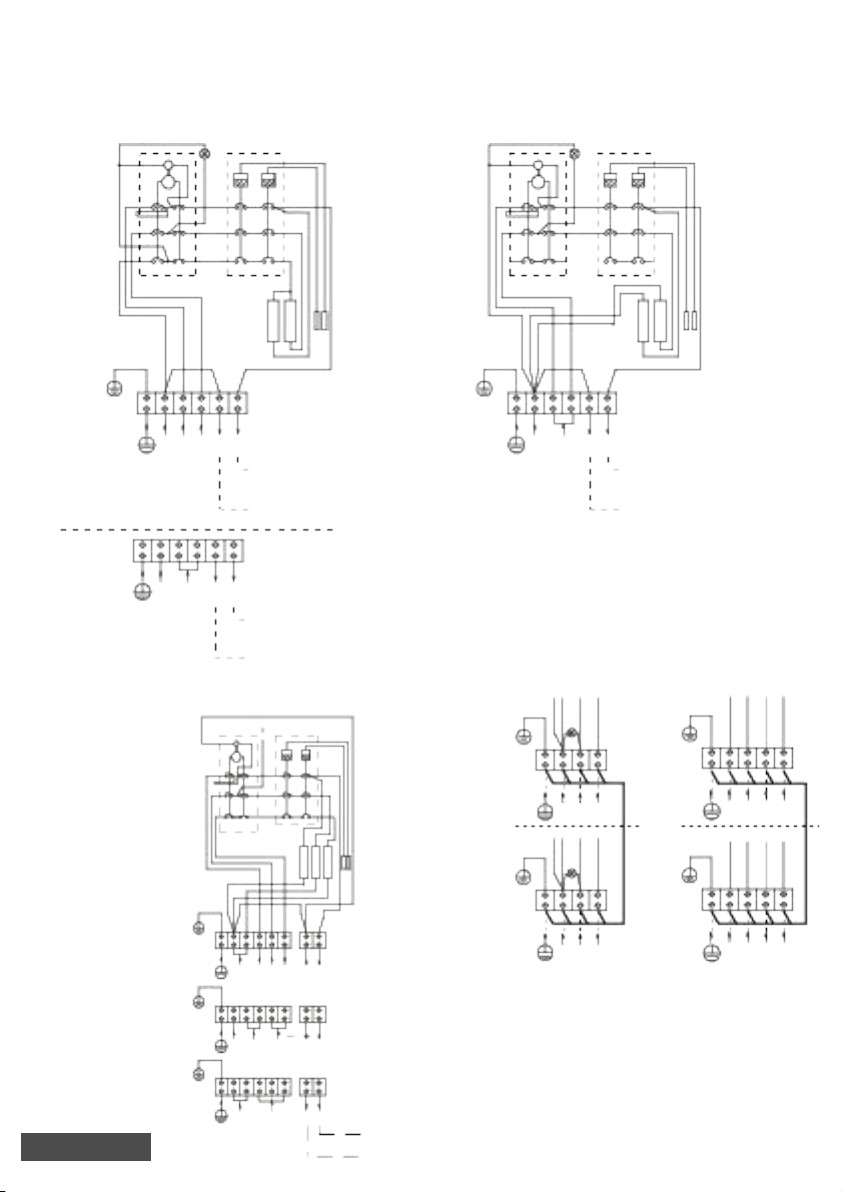

Электрические схемы
Технические данные
Расположение датчиков
Нагревательный элементы(ТЭНы)
Настройки датчиков управления
Изоляция
Вентиляция в сауне
Обогрев сауны
Неисправности
Запасные части электрокаменки Cirrus
4
6
8
10
12
13
13
13
14
16
16
18
18
20

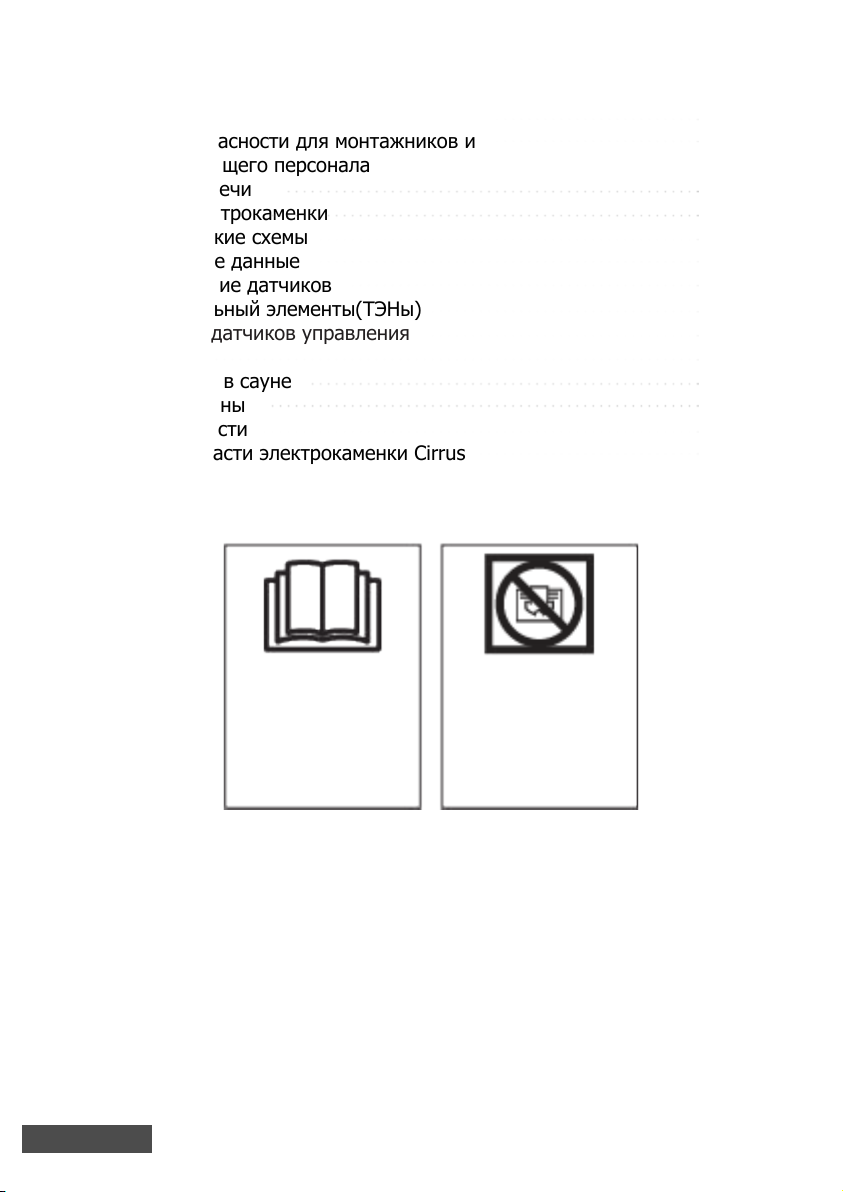

READ THE MANUAL FOR
ADDITIONAL IMPORTANT
INSTRUCTIONS
COVERING THE HEATER
CAUSES FIRE HAZARD
ОБРАТИТЕСЬ КРУКОВОДСТВУ
ПОЛЬЗОВАТЕЛЯ ЗА
ДОПОЛНИТЕЛЬНЫМИ
ВАЖНЫМИ ИНСТРУКЦИЯМИ
НАКРЫВАНИЕ ПЕЧКИ
СОЗДАЕТ ВОЗМОЖНОСТЬ
ПОЖАРА
СОДЕРЖАНИЕ
RUSSIAN

3
Safety Instructions for the User
Safety Instructions for the Technician
Heater Installation
Heater Assembly
Electrical Diagram
Technical Data
Sensor Location
Heating Elements
Control Settings
Insulation
Air Ventilation
Heating of the Sauna
Malfunctions
Cirrus Heater Spare Parts
5
7
9
11
12
13
13
13
15
17
17
19
19
20
TABLE OF CONTENTS
Перед включением печи необходимо освободить пространство рядом с печью,
чтобы поблизости не было никаких предметов. При первом включении печи могут
возникнуть неприятные запахи. Убедитесь, что в сауне адекватная вентиляция.
При правильно выбранной мощности печь нагревает сауну до нужной температуры
в течение часа (Рис. 8). Температуры в сауне должна быть от 60 до 900С, в
зависимости от индивидуальных предпочтений. Если выбрана слишком большая
мощность для помещения сауны, то сауна будет нагреваться быстрее,
чем камни. В этом случае вода будет просто стекать вниз с камней. Если выбранная
мощность печи слишком мала, время нагрева сауны
значительно увеличится.
При первом включении печи могут возникнуть неприятные запахи. На
нагревательных элементах новой печки остаются следы технологических
жидкостей и материалов, используемых при производстве, которые испаряются
при первом нагреве печки. При этом может возникать дымка и неприятный запах.
Вдыхание этих паров может быть опасным для здоровья.
Выполните следующие шаги при прогреве электрической печки в первый раз или
после замены нагревательных элементов. Это поможет избежать возможного вреда
от возникающего запаха или дымки.
1. Выставите максимальную температуру прогрева.
2. Включите печь для сауны на полчаса. Не оставайтесь в сауне в это время.
3. Дайте сауне хорошо проветриться после прогрева печки в первый раз.
4. При отсутствии запаха или дымки можно начинать пользоваться сауной. Если
запах или дымка все еще продолжают выделяться, немедленно покиньте сауну
и повторите шаги 1, 2 и 3.
ENGLISH

4
Для пользователей:
Инструкции по безопасности
Пожалуйста, следуйте этим мерам безопасности перед
использованием сауны и при установке печки.
Данное оборудование не предназначено для использования людьми
(включая детей) с недостаточным опытом или с ограниченными
физическими, сенсорными или умственными способностями, кроме
как под контролем со стороны более опытных пользователей.
Чистка и обслуживание оборудования не должны выполняться
детьми без контроля родителей
Детям непозволительно играть с оборудованием ни при каких
условиях
Не используйте печку как гриль.
Не кладите ничего деревянного на нее.
На накрывайте печку, это может вызвать пожар.
Не используйте печку для сушки одежды, это может вызвать пожар.
Никогда не садитесь на печку, она очень горячая и может вызвать
серьезные ожоги.
Не используйте хлорированную (например, из бассейна или
джакузи) или морскую воду. Это может вывести печку из строя.
После установки печки включите ее на 30 минут и покиньте сауну
(см. стр. 8).
Перед включением или активацией таймера на включение печки
убедитесь, что рядом с ней нет легковоспламеняющихся предметов.
RUSSIAN

5
Safety Instructions
Under no circumstances should children be allowed to play with the
device.
Do not use the heater as a grill.
Do not put wood of any kind on the electric heater.
Do not cover the heater. It may cause a fire.
Do not use the heater as clothes dryer. It may cause fire.
Never sit on the heater. It is really hot and can cause serious burns.
Please take note of these safety precautions before using the sauna
or when installing the heater.
For user:
This product is not designed to be used by persons (including children)
with limited physical or mental abilities and limited experience and
knowledge except under close supervision by a responsible person
with knowledge and experience or having been advised by such person.
Do not use chlorinated water (e.g. From the swimming pool or
jacuzzi) or seawater. It can destroy the heater.
When installing a new heater, switch the heater on for 30mins.
Do not stay inside the sauna room while performing the operation.
See page 9.
Make sure that no flammable objects have been placed on the
heater before activating the preset time function or the stand-by
mode for the remote operation.
Cleaning and user maintenance shall not be made by children without
supervision.
Рекомендуемая минимальная толщина слоя теплоизоляционного материала стен –
50мм, потолка – 100 мм.
В качестве паронепроницаемого барьера допускается использование картона или
алюминиевой фольги, которые устанавливаются поверх внутренней изоляционной
подстилки из алюминиевой фольги.
Зазор между паронепроницаемым барьером и внутренней поверхностью обшивки
стены должен быть не менее 20 мм.
Чтобы влага не скапливалась под вагонкой, предусмотрите зазор между обшивкой
стен и потолком.
ENGLISH

6
Для монтажников:
Работы с электропроводкой и ее ремонт должны проводиться
сертифицированным электриком.
Соблюдайте рекомендации о минимальных безопасных расстояниях
при монтаже печки (рис. 1)
Электронный температурный датчик необходимо установить так,
чтобы он не обдувался входящим (более холодным) воздухом, это
может повлиять на его показания. Если используется отдельный
пульт управления, то пульт и блок контроля мощности должны быть
установлены вне сауны.
В случае если печка используется для общественных саун или
оборудована дистанционным пультом управления, дверь сауны
должна быть оборудована датчиком, отменяющим команду
включения режим обогрева с дистанционного пульта в случае если
дверь сауны открыта.
При размещении печки соблюдайте минимальные безопасные
расстояния (см. рис. 2)
Следуйте рекомендациям относительно объемов сауны (рис. 5)
Следуйте рекомендациям по вентиляции сауны (рис. 8)
RUSSIAN

7
The electronic sensor and electric heating system should be mounted
in a way so that incoming air will not interfere with it. If using a separate
control, the controlunit and control panel must be mounted outside the
sauna cabin.
Wiring and repairs must be done by a certified electrician.
Follow the Minimum Safety Distances when mounting the heater
(see Fig. 1).
If this sauna heater is used for public saunas or saunas that may
be switched on by a separate remote-control system/ the door of the
sauna room must be fitted with an interlock such that the stand-by mode
setting for remote operation is disabled if the sauna door is opened when
the stand-by mode setting for remote operation is set.
When positioning the sauna heater, observe the minimum safety
distances (see Fig. 1).
Observe the specifications on volumes of the sauna cabin (see Fig. 5).
Observe the specifications on ventilation of the sauna cabin
(see Fig. 8).
For Technicians:
ENGLISH

8
SIDE VIEW
305
D
WALL MOUNTINGTOP VIEW
CRR2-30NB
CRR2-40NB
CRR2-50NB
CRR2-60NB
CRR3-45NB
CRR3-60NB
CRR3-75NB
CRR3-90NB
200
200
200
225
200
225
250
300
100
100
100
100
100
100
125
125
A B
75
75
75
100
75
100
100
125
150
150
150
175
230
255
255
280
C D
200
200
225
250
200
250
300
350
100
100
100
100
100
100
100
100
A B
75
75
75
100
75
100
100
125
C D
CRR2-30NS
CRR2-40NS
CRR2-50NS
CRR2-60NS
CRR3-45NS
CRR3-60NS
CRR3-75NS
CRR3-90NS
150
150
150
175
230
255
255
280
A
1900
450
150
B
830
C
Установка монтажной стойки
Wall Mounting Rack Installation
Remove the carton from the heating
elements before installing the heater as it
is only intended to protect them during
shipment.
ПРИМЕЧАНИЕ:
Note
Built-in Controls
Separate Control Unit
Минимальные безопасные расстояния (mm)
Minimum Safety Distances (mm)
Рис. 1
Fig. 1
Выньте тэны из картонной упаковки
перед их установкой, т.к. она
предназначена только для зашиты
тзнов во время транспортировки.
Встроенные элементы управления
Отдельный блок управления
Установка печи
Рекомендуется устанавливать каменку на стене рядом с дверью, чтобы воздух,
поступающий через дверь, смешивался с горячим воздухом производимым каменкой.
Для удобства и безопасности, соблюдайте минимальные безопасные расстояния как
показано на рис. 1 и кубические объёмы, указанные на рис. 5. Не устанавливайте
каменку в стенной нише или на полу. В сауне может быть установлена только одна
каменка.
Убедитесь, что основание под монтажную стойку достаточно прочное (например,
имеются крестообразные распорки в обшивке сауны) или можно укрепить стену
толстой доской, чтобы предотвратить падение каменки. Каменка крепится к стене при
помощи монтажной стойки.
Для крепления стойки к стене в комплект входят винты (6 штук). Чтобы прикрепить
каменку к монтажной стойке, поднимите каменку и вденьте болты, которые
находятся у каменки на задней панели, в соответствующие пазы наверху, по обеим
сторонам монтажной стойки. Чтобы каменка сохраняла устойчивость и случайно не
упала, если её заденут, привинтите её к монтажной стойке через заднюю панель, для
этого достаточно одного винта.
Для надёжности и безопасности, установку каменки должен осуществлять только
квалифицированный персонал. Неправильное электрическое соединение может стать
причиной удара током или пожара. Сверяйтесь со схемой электроподключения на (см.

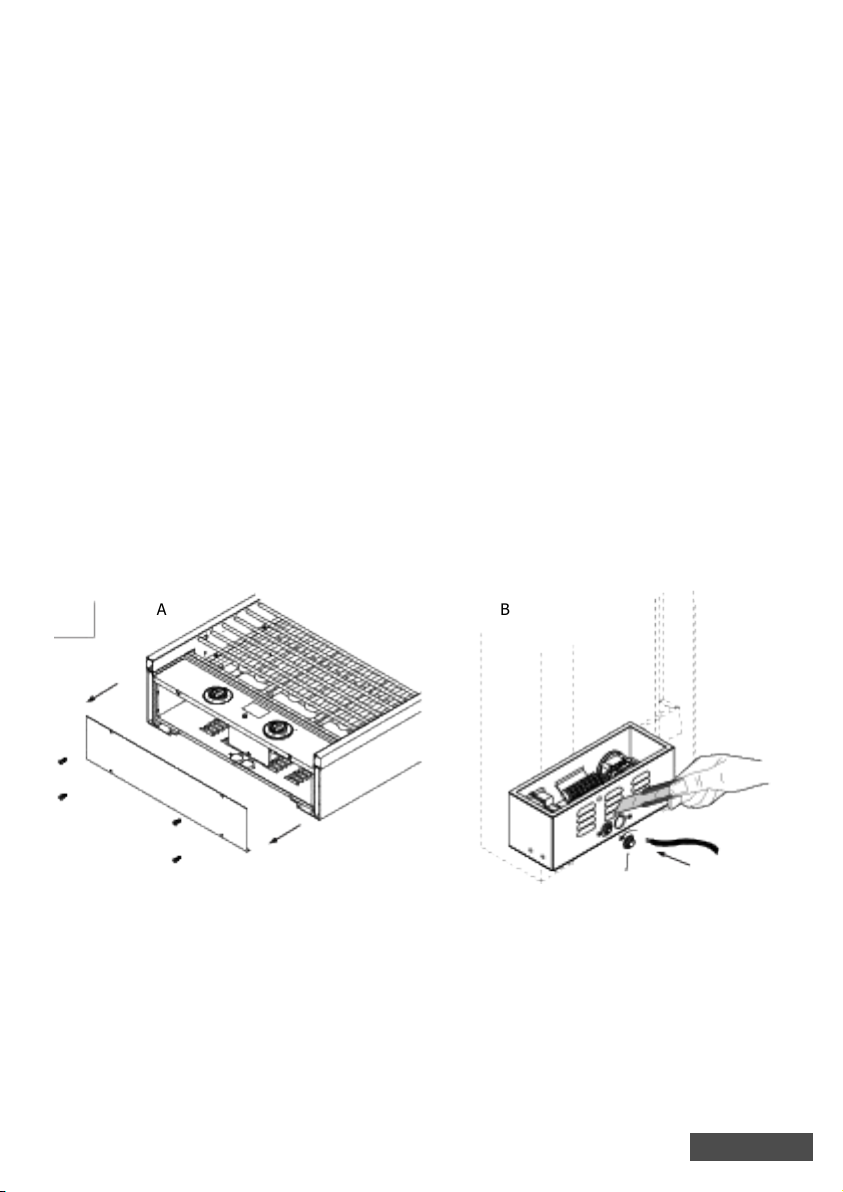

стр. 12). Кабель электропитания соединяется с кабельной муфтой в блоке управления
через кабельный канал. Кабель должен быть марки РКГМ или ПРКА или другой
подобный термостойкий кабель. Блок управления должен быть открыт при
присоединении кабеля, см. рис. 2.
RUSSIAN вид сбоку настенное креплениевид сверху
CRR2-30NS

9
It is recommended that the heater be placed on the wall nearest to the door. The
air circulation created by the door should work together with the hot air
generated by the heater. For safety and convenience, follow the minimum safety
distances as provided in Fig. 1. Follow the cubic volumes given in Fig. 5. Do not
install the heater to the floor or wall niche. Install only one heater in a sauna
room.
Be sure to build a strong foundation for the mounting rack (e.g. cross struts in
sauna paneling) or reinforce the wall with a thick board to prevent the heater
from collapsing. Attach the heater to the wall with the aid of the mounting rack.
Screws (6 pieces) are provided for fastening of the rack to the wall. To affix the
heater to the rack, lift the heater and fit the nuts that are placed at the back of
the heater to the slots on both sides at the top of the rack. Lock at least one of
the side screws to prevent the heater from being accidentally moved.
A certified electrician must do the installation of the heater to ensure safety and
reliability. Improper electrical connections can cause electric shock or fire. Refer
to the electrical diagram in (See page 12).
An electrical supply cable must be connected to the terminal block inside the
control unit through the cable channel. The cable must be HO7RN-F type or its
equivalent. To connect the cable, the control unit must be opened Fig. 2.
Heater Installation
A B
Рис. 2
Fig. 2
ENGLISH
задняя сторона
Back Side
Срежьте пластик
Slice the Cable Clip

10
Рис. 3
Fig. 3
Процесс сборки печи показан на следующем рисунке.
Прикрепите, входящие в комплект поставки отражатели, винтами к корпусу (см.
рисунок ниже). Установите выравнивающие болты на задней панели корпуса.
Они опираются на монтажную стойку.
Сборка электрокаменки
Перед укладкой камни рекомендуется ополоснуть водой, чтобы удалить
краситель и пыль, которые могут стать причиной неприятного запаха во время
первых раз использования каменки.
Отсек для камней.
Укладывайте камни в отсек так, чтобы самые верхние камни находились над
нагревательным элементом. Важно, чтобы камни были аккуратно уложены, таким
образом, чтобы не затруднять циркуляцию воздуха в каменке.
Не следует прилагать усилие, чтобы разместить большие камни, которые не
помещаются между нагревательными элементами.
Это может привести к пожару. Используйте только рекомендованный
производителем камень - SАWO. Не ис- пользуйте керамику или стеатит в отсеке
для камней.
Примечание! Недопустима эксплуатация печи без камней, так как это может
вызвать пожар. Используйте только камни, рекомендованные SAWO.
Использование других камней может повредить тэны и лишит Вас гарантии на
продукцию. Не используйте керамические или другие искусственные камни!
Загрузка камней в печь
RUSSIAN
отсек для камней
Stone compartment

11
Heater Assembly
Loading stones into the heater
Follow these illustrations to assemble the heater.
Screw the supplied reflection sheets into the
casing (see Fig.4). Place the leveling bolt at the
back of the casing. This serves as stopper to
the wall mounting rack.
It is recommended to rinse all stones to remove any stains or dust that can
cause unpleasant odor during the first few times of using the heater.
Stone compartment:
Load stones in the stone compartment in a way that the upmost stones are
above the heating element. Stones must be loaded loosely that they do not
block air circulation through the heater. Larger stones that will not fit
between the heating elements must not be forced in place.
Use only manufacturer recommended SAWO-stones or other heavy and
solid stones meant to sauna heaters. Do not use ceramic or soap stones in
the stone compartment.
NOTE! Never use the heater without stones as it may cause fire. Use only
manufacturer recommended SaWo-stones. Using unsuitable stones may
lead to heating element damage and will void the warranty. Never use
ceramic stones or other artificial stones of any type!
ENGLISH
Рис. 4
Fig. 4
болт для нивелировки
Leveling Bolt
теплоотражатель
Reflection Sheet
болт для нивелировки
Leveling Bolt

12
CRR3-45NB
CRR3-60NB
CRR3-75NB
CRR3-90NB
K(230V)
230V 1N~
N L1 N
400V 2N~
a
M
N
a1
a1 a
a1
J1
N
L1 K(230V)
A3
H1
H2
B3
b0b
b0
b
b0b
A2
A1
PL
B2
B1
L2
CRR2-30NB
400V 2N~
a
a
M
N
a1
a1 a
a1
J1
N
L1 K(230V)
A3
H1
H2
B3
b0b
b0
b
b0b
A2
A1
PL
B2
B1
L2
CRR2-30NS
CRR2-40NS
CRR2-50NS
CRR2-60NS
CRR3-45NS
CRR3-60NS
CRR3-75NS
CRR3-90NS
NL1L2
NL1L2 L3
NL1L2 L3
1
2
NL1L2
1
2
NL1 L2 L3
380-415V 3N~
50/60Hz
N K (
230V)
M
a1 aB1
A1
A2 B2
A3 B3
b
a1 a
b
a1 a
b
b0
b0
b0
H1 H2 H3
PL
J1
N
L1 L2 L3
220-240V 3~
50/60Hz
N K (
230V)
L1
220-240V 1N~
50/60Hz
N K
Управление электричеством
Нагревание в домашних
условиях (не обязательно)
Control of Electric Heating in the
Household (usage is optional)
Управление электричеством
Нагревание в домашних
условиях (не обязательно)
Control of Electric Heating in the
Household (usage is optional)
Управление электричеством
Нагревание в домашних
условиях (не обязательно)
Control of Electric Heating in the
Household (usage is optional)
Управление электричеством
Нагревание в домашних
условиях (не обязательно)
Control of Electric Heating in the
Household (usage is optional)
ДАТЧИК
SENSOR
ДАТЧИК
SENSOR
ДАТЧИК
SENSOR
ТАЙМЕР
TIMER ТЕРМОСТАТ THERMOSTAT
ТАЙМЕР
TIMER ТЕРМОСТАТ THERMOSTAT
ТАЙМЕР
TIMER ТЕРМОСТАТ THERMOSTAT
Электрические схемы
Electrical Diagram
2 фазы
2 PHASE
1 фазы
1 PHASE
2 фазы
2 PHASE
RUSSIAN
тандемный тип
Tandem Type

переставьте медные
перемычки
Relocate Copper
Jumpers
Note
13
CRR3-45NS
CRR3-60NS
CRR3-75NS
CRR3-90NS
CRR2-30NS
CRR2-40NS
CRR2-50NS
CRR2-60NS
400V 2N~
NL1L2
H1
H2
230V 1N~
NL
PL
SST150 SST200 SST250
CRR2-30NB
CRR2-40NB
CRR2-50NB
CRR2-30NS
CRR2-40NS
CRR2-50NS
3,0
4,0
5,0
3,0
4,0
5,0
2 x 1.5
2 x 2.0
2 x 2.5
2 x 1.5
2 x 2.0
2 x 2.5
ARI150
ARI200
ARI250
ARI150
ARI200
ARI250
2
3
4
2
3
4
4
6
8
4
6
8
3 x 2.5
4 x 1.5
4 x 2.5
4 x 2.5
3 x 2.5
4 x 1.5
4 x 2.5
4 x 2.5
40
40
40
40
40
40
8 + 4h
8 + 4h
8 + 4h
1 x 16
2 x 10
2 x 10
2 x 16
1 x 16
2 x 10
2 x 10
2 x 16
240
240
240
240
240
240
970
970
970
970
970
970
410
410
410
410
410
410
CRR3-45NB
CRR3-60NB
CRR3-75NB
CRR3-45NS
CRR3-60NS
CRR3-75NS
4,5
6,0
7,5
4,5
6,0
7,5
3 x 1.5
3 x 2.0
3 x 2.5
3 x 1.5
3 x 2.0
3 x 2.5
ARI150
ARI200
ARI250
ARI150
ARI200
ARI250
3
5
7
3
5
7
6
9
13
6
9
13
65
65
65
65
65
65
CRR2-60NB 6,0 2 x 3.0 ARI300 5 9 4 x 2.5 40 8 + 4h 2 x 16240 970410
CRR2-60NS 6,0 2 x 3.0 ARI300 5 9 4 x 2.5 40 2 x 16 240 970410
8 + 4h
8 + 4h
8 + 4h
240
240
240
240
240
240
970
970
970
970
970
970
570
570
570
CRR3-90NB 9,0 3 x 3.0 ARI300 8 14 65 8 + 4h240 970570
570
570
570
CRR3-90NS 9,0 3 x 3.0 ARI300 8 14 65240 970570
220-240V 1 ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
220-240V 1 ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
380-415V 2N ~
5 x 1.5
4 x 2.5
3 x 4.0
5 x 1.5
4 x 2.5
3 x 4.0
5 x 1.5
4 x 2.5
3 x 6.0
5 x 2.5
4 x 4.0
3 x 10
5 x 2.5
4 x 4.0
3 x 10
5 x 2.5
4 x 4.0
3 x 10
5 x 1.5
4 x 2.5
3 x 6.0
3 x 10
3 x 16
1 x 25
3 x 10
3 x 16
1 x 25
3 x 10
3 x 16
1 x 32
3 x 16
3 x 20
1 x 40
3 x 10
3 x 16
1 x 32
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
5 x 2.5
4 x 4.0
3 x 10
3 x 16
3 x 20
1 x 40
PL
UVW
380-415V 3N~
50/60Hz
220-240V 3~
50/60Hz
H1
H2
H3
N U VW
220-240V 1N~
50/60Hz
N
N N UVW
kW kW
SAUNA ROOM SUPPLY CONTROL
SIZE OF HEATER
SIZE OF
WIRE
DEPTH HEIGHTWIDTH
VOLTAGE
HEATING ELEMENT MIN MAX
TYPE
NUMBER (m3)
(mm
2
)
(mm)
HEATER
MODEL STONES FUSE
(AMP.)
(kg)
kВт
МОДЕЛЬ
ПЕЧИ
ТЭН
ТИП МИН. МАКС.
ПОМЕЩЕНИЕ
САУНЫ НАПРЯЖЕНИЕ
Р-Р ПЕЧИ
ВЫСОТА
ШИРИНА ГЛУБИНА
Р-Р
КАБЕЛЯ КАМНЕЙ (AMП.)
УПРАВЛ ПРЕДОХ
встроенный
separate
встроенный
separate
встроенный
separate
встроенный
separate
встроенный
separate
встроенный
separate
встроенный
separate
встроенный
separate
Расположение датчиков
Sensor Location Нагревательный элементы(ТЭНы)
Heating Elements
Рис. 6
Fig. 6 Рис. 7 Fig. 7
Технические данные
Technical Data
Рис. 5
Fig. 5
Регулирующий датчик
Regulating Sensor
Датчик безопасности
Safety Sensor ENGLISH
ПРИМЕЧАНИЕ:
3 x 16
3 x 25
1 x 40
3 x 16
3 x 25
1 x 40
380-415V 3N~
220-240V 3~
220-240V 1~
380-415V 3N~
220-240V 3~
220-240V 1~
CRR2-30NS
PL
400V 2N~
NUV
H1 H2
230V 1N~
NL

14
C
8
7
6
5
4
3
2
1
4
3
2
1
0
Настройки датчиков управления
ТАЙМЕР
Температура в сауне регулируется простым поворотом
регулятора температуры. Термостат автоматически
поддерживает выбранную температуру.
В случае перегрева печи, датчик безопасности
автоматически отключает подогрев печи, даже если печь
включена. В этом случае необходимо установить причину
перегрева. Возможными причинами могут быть слишком
плотная укладка камней, неправильная установка печи или
плохая вентиляция. После выяснения причины, заново
настройте датчик безопасности. Кнопка повторного запуска
расположена под регулятором температуры А.
Таймер может быть запрограммирован на 1-8 (отмечено белым
цветом на шкале времени) часов до момента включения
печи и на 1-4 часа работы (отмечено розовым цветом на
шкале времени).
Чтобы включить печь, поверните рукоятку произвольно в
зоне от 1 до 4 на шкале времени. Печь включится, и будет
работать в течение установленного промежутка времени.
Для предварительной установки времени включения печи
поверните рукоятку в зоне от 1 до 8. По истечении
заданного количества часов печь включится и будет работать
в течение 4 часов, если Вы не выключите ее раньше.
ТЕРМОСТАТ Тepmoctat
Thermostat
Таймер
Timer
RUSSIAN

15
TIMER
Control Settings
Adjust the temperature of the sauna by simply turning the operating knob.
Thermostat support automatically the choosen temperature.
In case the heater overheats, the safety sensor will automatically stop the
heater even if the timer is on. Find out for what reason the heater
overheated. The reason for this could be too tightly placed sauna stones,
heater´s location or inappropriate ventilation. If this occurs, find out the
cause and fix the problem before resetting the safety sensor. The reset
button is located below the temperature knob.
The timer has 1-8 (white) hours presetting time and 1-4 (pink) hours
operating time.
To start the heater at once, turn the knob to anywhere between 1-4 on the
operating time scale. The heater will start and remain on for the time
selected.
To preset the timer, simply turn the knob to anywhere between 1-8. When
the specific number of hours is reached, the heater will start running and
stay on for up to 4 hours if you don´t turn it off earlier.
THERMOSTAT
ENGLISH

16
Вентиляция в сауне
Чтобы сауна оказывала успокаивающее воздействие, в ней должно происходить
надлежащее перемешивание горячего и холодного воздуха. Помимо этого
вентиляция обеспечивает перемещение воздуха вокруг печи и перенос тепла в
остальные части сауны. Положение впускных и выпускных отверстий может
изменяться в зависимости от конструкции помещения сауны или предпочтений
владельца. Для стен и потолка сауны рекомендуется использовать доски из
скандинавской ели.
Входное вентиляционное отверстие может быть расположено на стене
непосредственно под печью (Рис. 8а). Если используется принудительная
вентиляция, входное отверстие можно расположить выше печи, не менее чем
на 60 см (Рис. 8b) или на потолке над печью (Рис. 8с). Таким образом, тяжелый
холодный воздух, поступающий в сауну, будет смешиваться с легким горячим
воздухом из печи, облегчая дыхание. Рекомендуемый диаметр входного отверстия
5-10 см.
Выходное вентиляционное отверстие располагается по диагонали к входному.
Рекомендуется расположить выходное отверстие как можно дальше от отверстия
для входа свежего воздуха, к примеру, рядом с полом, или в трубе, идущей от пола
к потолку сауны, или под дверью (к душевой). В последнем случае минимальный
диаметр отверстия должен быть 5 см, также рекомендуется принудительная
вентиляция душевой. Диаметр выходного отверстия должен быть в два раза больше
входного
Изоляция
Очень важно предусмотреть правильную изоляцию стен, потолка и двери
сауны. При определении требуемой мощности печи один квадратный метр (м
2) неизолированной поверхности увеличивает кубический объем
приблизительно на 1,2 м3 См. Рис. 5.
Обеспечьте надлежащую гидроизоляцию в помещении сауны. Она
необходима, чтобы предотвратить попадание влаги в другие помещения или
в конструкции стен. Гидроизоляция должна располагаться между
теплоизоляцией и панелями. Для стен и потолка сауны рекомендуется
использовать доски из скандинавской ели.
Тепло- и гидроизоляция устанавливается в следующем порядке снаружи
внутрь.
1.
2.
3.
4.
Рекомендуемая минимальная толщина слоя теплоизоляционного материала стен –
50мм, потолка – 100 мм.
В качестве паронепроницаемого барьера допускается использование картона или
алюминиевой фольги, которые устанавливаются поверх внутренней изоляционной
подстилки из алюминиевой фольги.
Зазор между паронепроницаемым барьером и внутренней поверхностью обшивки
стены должен быть не менее 20 мм.
Чтобы влага не скапливалась под вагонкой, предусмотрите зазор между обшивкой
стен и потолком.
RUSSIAN

17
A B C
The sauna must have proper insulation on the walls, ceiling and door. One square
meter (m²) of uninsulated surface increases the cubic volume by approximately
1,2m³ when determining the power requirement of the heater. Refer to Fig.5.
Ensure that moisture proofing is appropriate in sauna room. The purpose of this is
to prevent spreading of moisture to the other rooms or wall structure. Moisture
proofing must be placed between heating insulation and panel. Nordic spruce wood
is recommended for the walls and ceiling inside the sauna.
Thermal and moisture proofing need to be installed according to the following order
from outside to inside
To have a soothing sauna, there should be a proper mixing of hot and cold air inside
the sauna room. Another reason for ventilation is to draw air around the heater and
move the heat to the farthest part of the sauna. The positioning of the inlet and
outlet vents may vary depending on the design of the sauna room or preference of
the owner. Special sauna grade spruce wood is essential for the walls and ceiling
inside the sauna.
The inlet vent may be installed on the wall directly below the heater (Fig. 8A). When
using the mechanical ventilation, inlet vent is placed at least 60 cm above the heater
(Fig. 8B) or on the ceiling above the heater (Fig. 8C). Through these positions, the
heavy cold air that is blown into the sauna is mixed with the light hot air from the
heater, bringing fresh air for the bathers. The inlet and the outlet vent must have a
diameter of 10cm.
The outlet vent should be placed diagonally opposite to the inlet. It is recommended
that the outlet vent is placed under the platform in a sauna as far as possible from
the fresh air vent. It may be installed near the floor, or led outside through a pipe
from the floor going to a vent to the sauna ceiling, or under the door (to the
washroom). In this case, the sill slot must be at least 5 cm and it is recommended
that there is mechanical ventilation in the washroom. The size of the exhaust should
be twice that of the inlet.
Air Ventilation
Insulation
The recommended minimum thickness of the thermal insulation in the walls is 50
mm and in the ceiling 100 mm.
It is possible to use carton- or aluminum foil laminate as a vapor barrier, which is
affixed over the insulation aluminum foil inwards.
Leave at least 20 mm air slot between vapor barrier and inside panel.
To prevent gathering of the moisture behind the panel leave the slot between wall
panel and ceiling.
1.
2.
3.
4.
Рис. 8
Fig. 8
ENGLISH

18
Если каменка не работает, проверьте следующее:
1. что каменка находится в рабочем режиме, а не в режиме ожидания.
2. что каменка подключена к электросети.
3. что предохранители в коробке с предохранителями не перегорели.
4. что предохранитель после перегрева был снова включен, если каменка была
перегрета
Неисправности
Перед включением печи необходимо освободить пространство рядом с печью,
чтобы поблизости не было никаких предметов. При первом включении печи могут
возникнуть неприятные запахи. Убедитесь, что в сауне адекватная вентиляция.
При правильно выбранной мощности печь нагревает сауну до нужной температуры
в течение часа (Рис. 8). Температуры в сауне должна быть от 60 до 900С, в
зависимости от индивидуальных предпочтений. Если выбрана слишком большая
мощность для помещения сауны, то сауна будет нагреваться быстрее,
чем камни. В этом случае вода будет просто стекать вниз с камней. Если выбранная
мощность печи слишком мала, время нагрева сауны
значительно увеличится.
Обогрев сауны
ВНИМАНИЕ!
При первом включении печи могут возникнуть неприятные запахи. На
нагревательных элементах новой печки остаются следы технологических
жидкостей и материалов, используемых при производстве, которые испаряются
при первом нагреве печки. При этом может возникать дымка и неприятный запах.
Вдыхание этих паров может быть опасным для здоровья.
Выполните следующие шаги при прогреве электрической печки в первый раз или
после замены нагревательных элементов. Это поможет избежать возможного вреда
от возникающего запаха или дымки.
1. Выставите максимальную температуру прогрева.
2. Включите печь для сауны на полчаса. Не оставайтесь в сауне в это время.
3. Дайте сауне хорошо проветриться после прогрева печки в первый раз.
4. При отсутствии запаха или дымки можно начинать пользоваться сауной. Если
запах или дымка все еще продолжают выделяться, немедленно покиньте сауну
и повторите шаги 1, 2 и 3.
RUSSIAN

19
Malfunctions
If heater doesn't work, check the following:
That the heater has been switched to operating time not to the presetting time.
Source of electricity to the heater has been switched on.
The heater's fuses in the household's main fuse box.
The overheat guard has been resetted if the heater has overheated earlier.
1.
2.
3.
4.
CAUTION!
Always check the sauna room before switching sauna heater on (to be sure that
there is no combustible things within the safety distances of the heater or on the
heater). Make sure that sauna room has been efficiently ventilated. If the output of
the heater is proper it will take about an hour to reach suitable temperature (Fig. 8).
The temperature in sauna room should be between +60 - + 90 °C, according to the
preference of user. Too powerful heater will heat sauna room too quickly and the
stones won't have enough time to warm. The water poured on the stones will not
evaporate, but flow into the stone holder. An underpowered heater, on the other
hand, would lead to an undesirably long heating period.
Smoke and odor formation when heating up for the first timeWork materials from
the manufacturing process will be present on the new heating elements. These
evaporate when the sauna heater is heated up for the first time. This produces
smoke and an unpleasant odor. Breathing in the fumes or smoke can be harmful to
your health.
Perform the following steps when operating the sauna heater for the first time and
if the heating elements for the sauna heater have been changed. In this way you
will prevent damage to health due to the fumes and smoke produced when heating
up for the first time.
1. Select the highest possible temperature in the sauna control.
2. Heat up the sauna heater for half an hour. Do NOT stay in the sauna
3. Allow the sauna cabin to ventilate thoroughly after heating up for the first time.
4. If no smoke or odor is produced the next time the sauna heater is heated up,
you can start to use the sauna. If smoke or odor is produced again, leave the sauna
cabin immediately and repeat the initial heating up process followed by ventilation.
Heating of the sauna
ENGLISH

8
1
2
3
4
9
12
11
10
13
5
6
7
(Slots)
Верхний камень CRR (для
мощности 3, 4, 5 кВт).
Верхний камень CRR (для
мощности 4,5, 6, 7 кВт).
Нагревательный элемент.
Лист для монтажа CRR на стене.
Выравнивающий болт.
Крепление нагревательного
элемента с кольцевыми уп-
летнениями.
1.
2.
3.
4.
5.
6.
Клеммная колодка (сред-няя).
Держатель кабеля.
Кабельная коробка CRR.
Нижняя крышка CRR.
Панель кабельной коробки CRR.
Ручка терморегулятора.
Ручка таймера.
7.
8.
9.
10.
11.
12.
13.
CRR Heat Reflector (for 3,4,5kW)
CRR Heat Reflector (for 4.5,6,7kW)
Heating Element
CRR Wall Mounting Sheet
Leveling Bolt
Heating Element Lock with O-Rings
1.
2.
3.
4.
5.
6.
Terminal Block (Medium)
Cable Holder
CRR Cable Box
CRR Bottom Cover
CRR Cable Box Plate
Thermo Knob
Timer Knob
7.
8.
9.
10.
11.
12.
13.
Запасные части электрокаменки Cirrus Rock
Cirrus Rock Heater Spare Parts
www.sawo.com
[email protected]
CRR_ML_RusEn_0816
Subject to change without notice.
Документ может быть изменен
без предупреждения.
Built-in Control Unit
встроенный пульт
управления
типы нагревательных элементов (см. рис. 5, технические данные)
Heating element types, see fig. 5, technical data
