Prepare for Installation
Tools Needed
• Phillips screwdriver, #1
and #2 bits
• Tape Measure
• Pencil
Optional
• Flathead Screwdriver
• Wood Block
• Hammer
IMPORTANT NOTES
DO NOT use a power drill for installation!
• Install and test lock with door open to avoid being locked
out.
A Check door dimensions.
See consumer.schlage.com/Service-Support for door
preparation instructions if dimensions are different.
2³⁄₄” (70 mm)
OR
2³⁄₈” (60 mm) 2¹⁄₈” (53 mm)
Hole
1” (25 mm)
Door Edge
Model FE695, Lever Installation Instructions
Default Codes
Códigos de predeterminado
Codes du défaut
Place Label Here
Poner la etiqueta aquí
Placer l’autocollant ici Scan for programming
information, help,
warranty, and more.
Alternate Faceplate
Placa frontal alternativa
Plaque frontale alternative
B Change faceplate, if necessary.
Choose the drawing that matches your door edge. If the hole
has no mortise, change to the circular faceplate.
Door Edge
No change necessary.
OR
Door Edge
Install Lock
1 Install latch.
Make sure latch angle faces door jamb.
OR
Actual Size
Jamb
Angle
Wood Block
(Not Included)
Angle

2 Press levers onto lever posts.
Tip points
down
3 Remove battery cover from the interior thumbturn
assembly.
Unscrew the cover and lift down and out to remove.
4 Install the touchscreen on the outside of door.
Bar should slide smoothly through hole in latch. If not, check
door dimensions.
IMPORTANT!
Route wire over the latch.
5 Install the interior lever assembly.
5a Route wire through indicated hole below.
5b Secure interior assembly with screws.
6 Connect wire and battery.
7 Place battery in holder and tuck wires.
Tuck battery and wires behind the tabs.
Tabs
8 Install battery cover.
Angle the cover up to install, then screw the cover in.

9 Install strike onto door jamb.
Actual Size

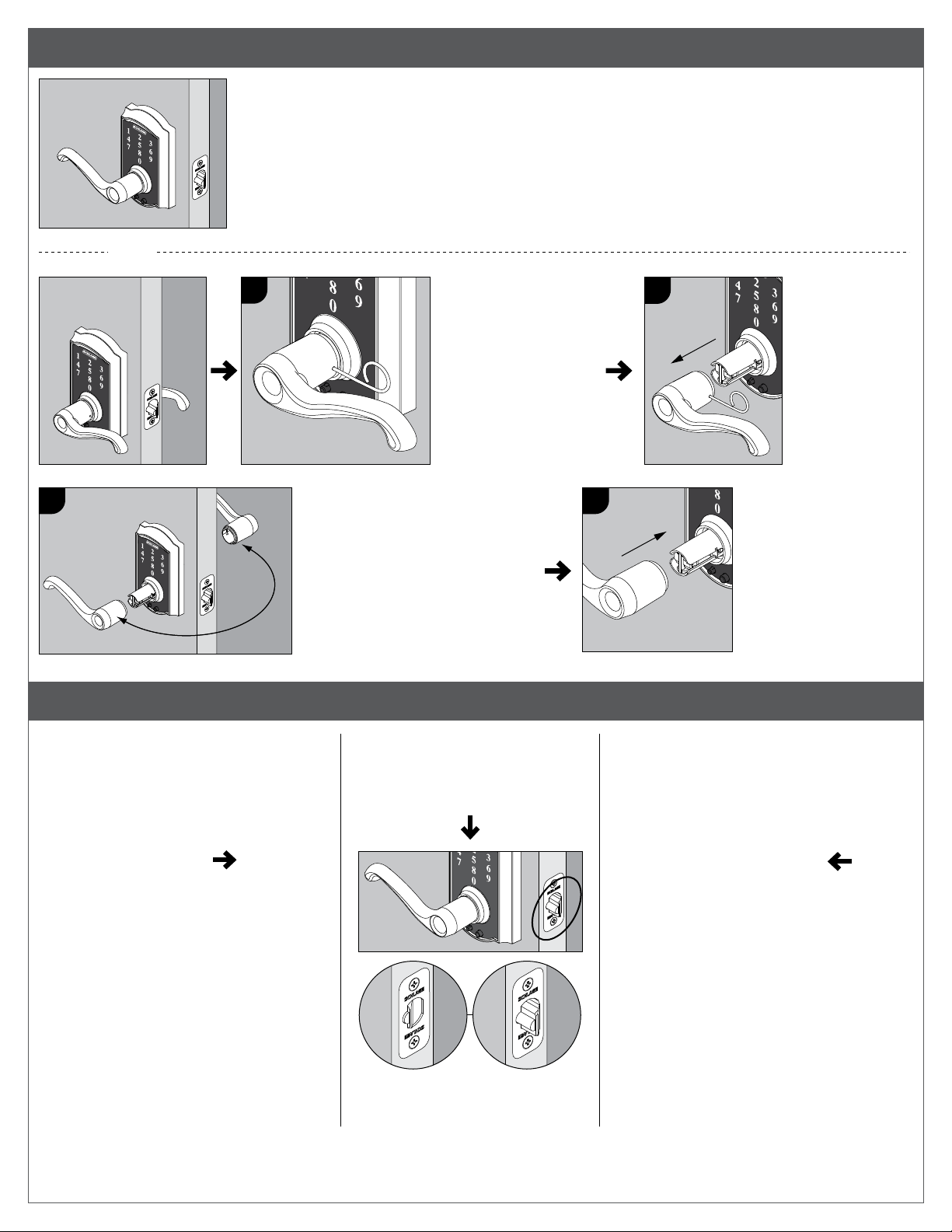

10 If needed, switch levers.
c
If your lever looks like this, then
no change is necessary.
If your lever does not look like
this, switch the levers by
following the steps below.
OR
Insert the pin wrench
into the hole in the
lever. Push in and hold.
Pull the lever off. Repeat steps a and b to remove the
lever from the other side of the door.
Switch the levers.
Push each lever back into place.
Correct
Incorrect a
b
d
Test Lock
a Unlock.
1. Find User Code A on label
on front of this document.
2. Enter User Code A (four
digits) into the keypad.
3. Rotate and then
release lever.
Did latch retract and then extend?
Did latch retract and then extend?
Yes. Lock is installed correctly.
No. Latch retracted but did not extend (latch bound).
Uninstall the lock, check step 1, and make sure the latch is
facing the right direction.
No. Nothing happened. Make sure the cable is connected in
step 6, then try again.

Basic Programming Functions
Go to schlage.com/faqs-touch for videos, more advanced programming instructions, and more. Register your product at
RegisterMySchlage.com.
ADD OR REMOVE USER CODE
Enter 6 digit
Programming
Code
Choose and
press:
or
Enter
user code to
add or delete
Re-enter
user code to
conrm
1 4
Wait for 3
orange lights
and 3 beeps
Wait for 3
orange lights
and 3 beeps
1 green light
and 1 long
beep
53
Success!
6
add
delete
1
Press
2
2
CHANGE THE PROGRAMMING CODE
Enter 6 digit
Programming
Code
Enter new
Programming
Code
Re-enter
new
Programming
Code to
conrm
1 4
Wait for 3
orange lights
and 3 beeps
Wait for 3
orange lights
and 3 beeps
1 green light
and 1 long
beep
5
Success!
6
Press Press
3
2 3
Battery Jump
The emergency battery jump start can be used if your battery is dead to unlock your door. Do not remove the battery until you
have opened your door.
WARNING: The lock will remain unlocked until you change the battery or manually relock the door from the inside!
1. Connect a new high-quality alkaline 9
volt battery to the contacts below the
touchscreen keypad.
»Keep the battery connected to the jump
start contacts as you unlock your door.
2. Enter a User Code into the
keypad.
3. Rotate the lever to open the
door.
4. Replace the dead battery with the new 9 volt battery.
Questions about your new
Keyless Touchscreen Lock?
Please don’t return it to the store!
Let us help you rst!
Scan for
programming
information, help,
warranty, and more.
