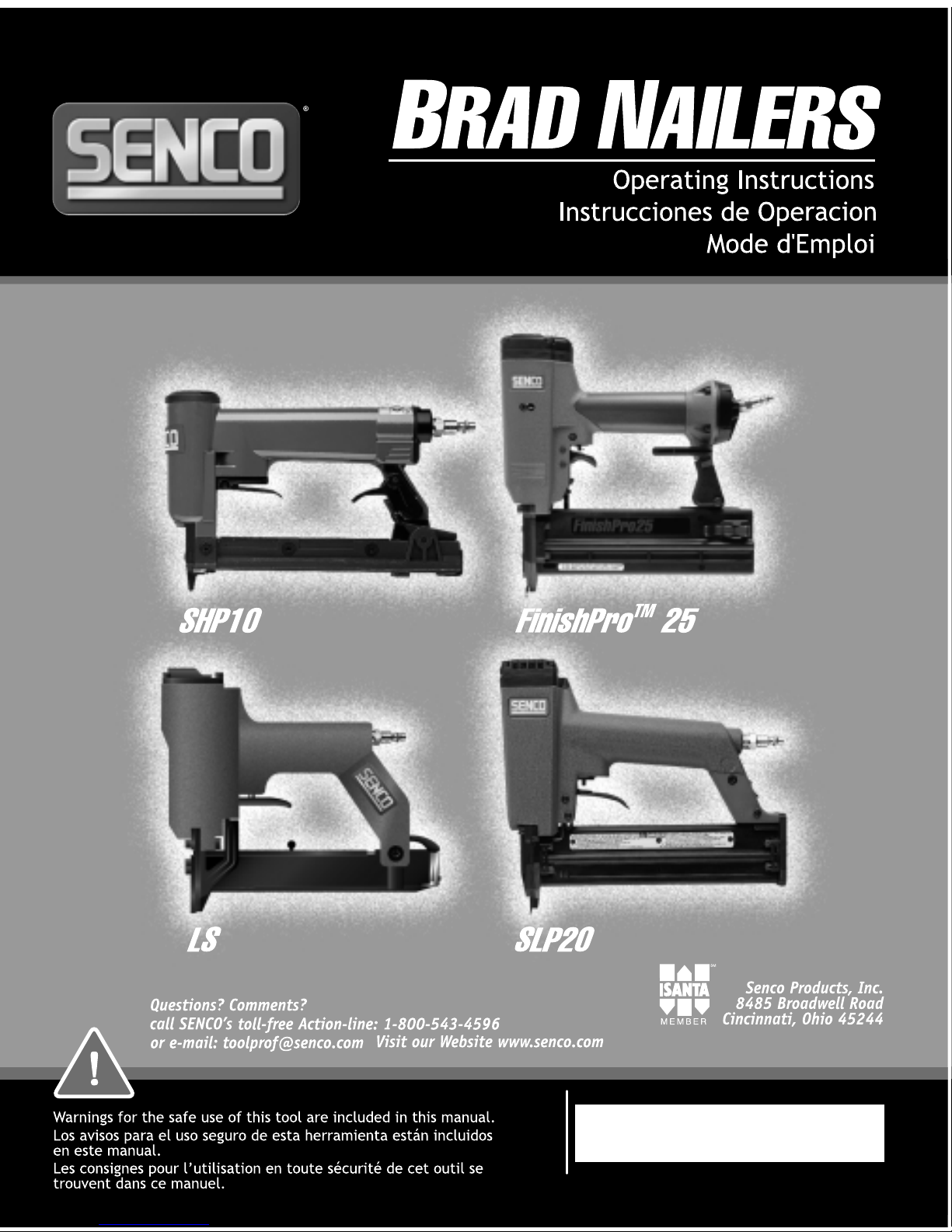

Senco SHP10 User manual

BRNA070 Revised February 27, 2001
(Replaces 9/14/00)
© 2000, 2001 by Senco Products, Inc.

TABLE OF
CONTENTS
Tool Use 1
Maintenance 6
Options 8
Troubleshooting 8
Specifications 10
2
English Espanol Francais
Tool Use Uso de la Herramienta
Utilisation de l’Outil
TABLA DE
MATERIAS
Uso de la
Herramienta 1
Mantenimiento 6
Opciones 8
Identificación de
Fallas 8
Especificaciones 10
TABLE DES
MATIERÈS
Utilisation de l’outil 1
Entretien 6
Options 8
Dépannage 8
Spécifications 10
● Read and understand “SAFETY
INSTRUCTIONS” manual
shipped with this tool before
using tool.
● Antes de usar la herramienta lea
y comprenda el manual
“INSTRUCCIONES DE
SEGURIDAD” despachado con
ella.
● Lisez et assimilez le manuel
“INSTRUCTIONS DE
SÉCURITÉ” livré avec cet outil
avant de l’utiliser.
EMPLOYER’S
RESPONSIBILITIES
Employer must enforce
compliance with the safety
warnings and all other
instructions which
accompany this tool as
shipped from the
manufacturer.
Keep this manual available
for use by all people
assigned to the use of this
tool.
For personal safety and
proper operation of this
tool, read and understand
all of these instructions
carefully.
RESPONSABILIDADES DEL
EMPLEADOR
El empleador debe hacer
cumplir las advertencias de
seguridad y todas las otras
instrucciones que acompañan
a esta herramienta como se la
despacha desde el fabricante.
Mantenga este manual
disponible para que lo usen
todas las personas destinadas
a hacer uso de esta
herramienta.
Por razones de seguridad
personal y la adecuada
operación de esta
herramienta, lea y comprenda
todas estas instrucciones
cuidadosamente.
RESPONSABILITÉS DE
L’EMPLOYEUR
L’employeur doit faire
appliquer les consignes de
sécurité et toutes les autres
instructions qui
accompagnent cet outil tel
qu’il est livré par son
constructeur.
Ayez ce manuel à la
disposition de toutes les
personnes chargées
d’utiliser cet outil.
Pour assurer la sécurité
personnelle et le bon
emploi de cet outil, lisez et
assimilez soigneusement
toutes ces instructions.

3
English Espanol Francais
Tool Use Uso de la Herramienta
Utilisation de l’Outil
SHP10 ● Adjust magazine before loading.
Remove magazine rail stop by
pressing down on the top of the
rail stop.
● Ajuste la carrillera antes de
recargar. Remueva el tope del
riel de la carrillera presionando
la parte superior del tope del riel.
● Régler le magasin avant de le
charger. Oter l’arrêt de reil en
pressant sur sa partie
supérieure.
LS1 ● Set magazine height adjustment
lever (A) before loading
fasteners.
●Coloque en posición correcta la
palanca de ajuste de la altura
del cargador antes de cargarlo
con clavos.
● Positionnez le levier de réglage
de hauteur du magasin avant
chargement des projectiles.
15
25
20
AZ13
AZ11
AZ08
A
15
25
20
AY13
AY11
AY10
A
25
38
30
AX17
AX15
AX13
A
LS5
LS2
● Set magazine height adjustment
lever (A) before loading
fasteners.
● Coloque en posición correcta la
palanca de ajuste de la altura
del cargador antes de cargarlo
con clavos.
● Positionnez le levier de réglage
de hauteur du magasin avant
chargement des projectiles.
●Set magazine height adjustment
lever (A) before loading
fasteners.
● Coloque en posición correcta la
palanca de ajuste de la altura
del cargador antes de cargarlo
con clavos.
●Positionnez le levier de réglage
de hauteur du magasin avant
chargement des projectiles.
● Depress latch and remove
magazine rail. ● Precione la palanca y remueva
el riel de la carrillera. ● Actionner le verrou et ôter le rail.
18
15
12
–Nlaiertmvc alsrjtpk –Fka lser slkdow at –Apqam kdwp akepr –Toqw amirwasf ljot
● Move the adjustment insert to
the appropriate slot for the
length of the fastener to be
used.
See Label: (12, 15, 18)
12 = 12 mm or 1/2" Length
15 = 15 mm or 5/8" Length
18 = 18 mm or 3/4" Length
● Posisione la maniuela en la
longitud deseada del sujetador.
Uea la etiqueta (12, 15, 18).
12 = 12 mm o 1/2" longitud
15 = 15 mm o 5/8" longitud
18 = 18 mm o 3/4" longitud
● Bouger l’insert de réglage
jusqu’à la position appropriée
pour la longueur de projectiles
choisie.
Voir étiquette (12, 15, 18).
12 = 12 mm ou 1/2" longueur
15 = 15 mm ou 5/8" longueur
18 = 18 mm ou 3/4" longueur

4
English Espanol Francais
Tool Use Uso de la Herramienta
Utilisation de l’Outil
●To Load:
Push latch and slide rail open.
Use only genuine SENCO
fasteners. Do not load with
trigger depressed.
●Para Cargar:
Empuje el cerrojo y deslice el
carril abriéndolo. Use solamente
sujetadores SENCO auténticos.
No cargue con el gatillo
oprimidos.
●Pour charger :
Tirer le loquet et ouvrir le rail en
le glissant. Utilisez uniquement
des finettes d’origine SENCO.
Veillez àne pas appuyer sur la
détente quand vous chargez.
●Lay strip of fasteners into
magazine. Use only genuine
SENCO fasteners. Do not load
with trigger depressed.
●Coloque la tira de clavitos dentro
del cargador. Use solamente
sujetadores SENCO auténticos.
No cargue con el gatillo
oprimidos.
●nsérer la bande de finettes dans
le magasin. Utilisez uniquement
des finettes d’origine SENCO.
Veillez àne pas appuyer sur la
détente quand vous chargez.
SHP10 ● Depress latch and reinstall the
magazine rail and magazine rail
stop.
● Precione la palanca y reinstale el
riel de la carrillera y el tope del
riel de la carrillera.
● Actionner le verrou et remettre
en place le rail ainsi que l’arrêt
de rail.
●Keep tool pointed away from
yourself and others and connect
air to tool.
●Mantenga la herramienta
apuntando en dirección opuesta
de usted y de otros y conecte el
aire a la manguera.
●Maintenez l’outil pointéàl’écart
d’autres personnes et de vous-
même et raccordez l’air àl’outil.
SHP10
●Place strip of fasteners into
magazine with points facing
direction shown. Direction of
points on AZ headless pins is
marked on side of strip. Use
only genuine SENCO fasteners.
Do not load with trigger
depressed.
●Coloque la tira de clavitos en el
cargador con las puntas viendo
hacia la dirección que se
muestra. La dirección de las
puntas en los clavitos AZ sin
cabeza esta marcada sobre el
lado de las tiras. Use solo
sujetadores SENCO genuinas.
No cargue con el gatillo
oprimidos.
●Insérer la bande de finettes
dans le magasin avec les
pointes dans la direction
indiquée qui, pour les finettes
sans tête (AZ), apparait sur le
côtéde la bande. Utilisez
uniquement des finettes
d’origine SENCO. Vielles àne
pas appuyer sur la détente
quand vous chargez.
SLP20 & LS
●Push rail forward until it latches. ●Empuje el carril hacia adelante
hasta cerrario. ●Pousser le rail jusqu’a
encliquetage.

5
English Espanol Francais
Tool Use Uso de la Herramienta
Utilisation de l’Outil
●Push rail forward until it latches. ●Empuje el carril hacia adelante
hasta cerrario. ●Pousser le rail jusqu’a
encliquetage.
●To Load:
Place strip of fasteners into
magazine with points resting on
fastener guide. Use only
genuine SENCO fasteners. Do
not load with safety element or
trigger depressed.
●Para Cargar:
Coloque la tira de clavillos
dentro de la carrillera con la
punta descansando sobre la
guía. Use solo sujetadores
SENCO genuinas. No cargue
con el disparo o la seguridad
oprimidos.
●Pour charger :
Insérer la bande de projectiles
dans le magasin en s'assurant
que les pointes soient posées
contre le guide inférieur. Utiliser
uniquement des finettes
d’origine SENCO. Vielles àne
pas appuyer sur la détente ou
sur le palpeur de sécuritéquand
vous chargez.
●Push rail forward until it latches. ●Empuje el carril hacia adelante
hasta cerrario. ●Pousser le rail jusqu’a
encliquetage.
● Position safety element against
work surface and pull the trigger. ●Oprima el seguro contra la
superficie de trabajo y apriete el
gatillo.
●Placez la sécuritécontre la
surface de travail et tirez sur la
détente.
●The tool is equipped with an on-
tool Power Adjustment system.
This system will allow you to
increase or decrease the power
output without adjusting the air
compressor. Disconnect tool
from air supply before adjusting.
●La herramienta estáequipada
con un sistema de ajuste de
potencia montado sobre ella.
Este sistema le permite
aumentar o disminuir la
pontencia sin ajustar el
compresor de aire. Antes de
ajustar la potencia disconecte la
herramienta de la fuente de
suministro de aire.
● L’outil possède un système
intégréde réglage de puissance
qui vous permet d’augmenter ou
diminuer la puissance de sortie
sans ajuster le compresseur
pneumatique. Vous devez
déconnecter l’alimentation en
air de l’outil avant de régler la
puissance.
SLP20 & LS
●The tool is pre-set at the factory
using the Standard setting. Use
this setting for most jobs
(depending on the substrate).
For a 30% increase in power,
adjust the tool to the turbo
setting using the Power
Adjustment System - this can be
done in 2 easy steps.
● La herramienta es preconfigurada
en la fábricautilizando la graduación
“Standard”(estándar). Utilice esta
graduación para la mayoría de los
trabajos (en funcíon del substrato).
Para incrementar la potencia en
30%, ajuste la herramienta a la
graduación “Turbo”(turbina),
utilizando el sistema de ajuste de
potencia. Esto se puede efectuar en
duo pasos sencillos.
●L’outil est prérégléen usine avec
une puissance standard qui
convient ála plupart des
utilisations (selon le substrat).
Pour augmenter la puissance de
30%, placez l’outil ála puissance
Turbo, grace au système de
réglage de puissance. Cet
ajustement se fait en deux
opérations simples.
Standard
Setting
Turbo
Setting
For
most
jobs
For
30%
more
Power
FinishPro™25

6
English Espanol Francais
Tool Use Uso de la Herramienta
Utilisation de l’Outil

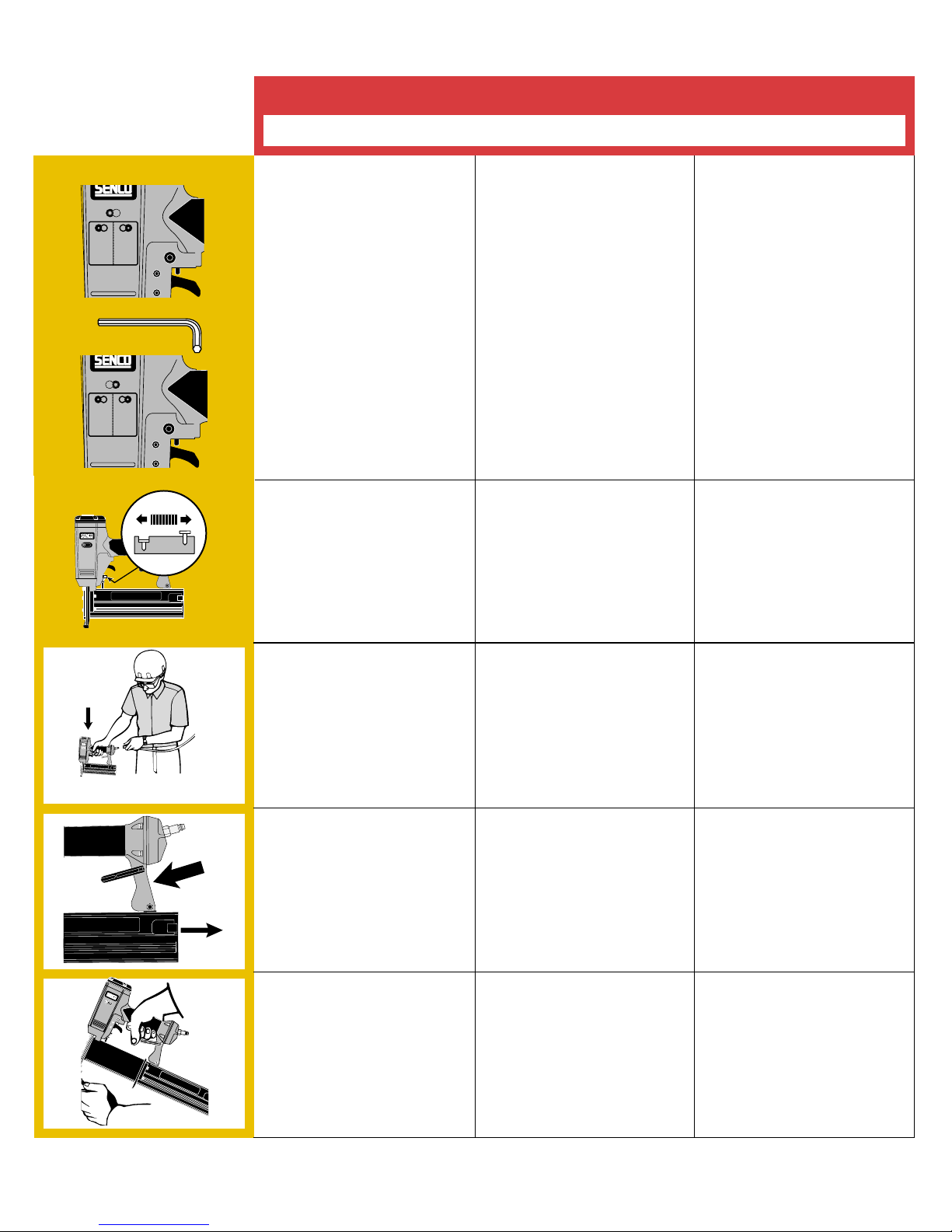

1.) Disconnect the air from the
tool. If the air is not removed
from the tool, the adjustment
cannot be made.
2.) Using wrenches provided with
the tool, insert in hole and move
to the desired setting (forward
- Turbo Setting) or (back
- Standard Setting).
1.) Desconecte la alimentacíon
de aire a la herramienta. Si la
alimentacíon de aire no se
quita de la herramienta, no
se puede efectuar el ajuste.
2.)Con las llaves proporcionada
con la herramientas, inserte la
llave en el hueco y muevelo a su
deseado marco.
Para delante - Turbo
(Para detras - normal)
1.) Déconnectez l’alimentation en
air de l’outil.
Si vous n’enlevez
pas l’alimentation en air de
l’outil, vous ne pourrez pas
en ajuster la puissance.
2.) Utilisant les clefs fournis avec
l’outil, introduisez-la dans le
trou et reglez a la position
desireé(en avant= turbo)
(derrière = standard)
FinishPro™25
● Remove jammed fastener. ● Remueva el sujetador atascado. ● Enlevez le projectile coinçé.
● Should a fastener jam occur,
disconnect air supply. ● Si se produce un atascamiento
de las sujetadores desconecte el
suministro de aire.
● Au cas ou un coinçage de
finettes se produirait, coupez
l’arrivée d’air.
● Push latch and slide rail open.
Remove fasteners. ● Empuje el cerrojo y deslice el
carril abriéndolo. Saque las
sujetadores.
● Tirer le loquet et ouvrir le rail en
le glissant. Enlever les
projectiles.
●To adjust the depth the fastener
is driven, first disconnect the air
supply. Using your thumb or
index finger, rotate wheel to
adjust the Depth Control safety
element to achieve desired
depth.
● Para ajustar la profundidad de
sujetador, dede primero
desconectar el aire. Usando el
dedo pulgar o el dedo indice,
rote la manivela para ajustar el
seguro a la profundidad
deseada.
● Pour ajuster la profondeur à
laquelle le projectile est enfoncé,
déconnecter tout d’abord
l’appareil de la source d’air
comprimé. A l’aide du pouce ou
de l’index, faire tourner la
molette pour ajuster la position
du palpeur de sécurite.
Standard
Setting
Turbo
Setting
For
most
jobs
For
30%
more
Power
StandardStandard
SettingSetting
Turbourbo
SettingSetting
Foror
mostmost
jobsjobs
Foror
30%30%
moremore
Powerer

7
English Espanol Francais
Tool Use Uso de la Herramienta
Utilisation de l’Outil
● To adjust the direction of the
exhaust air, turn the exhaust
deflector to the desired location.
● Pour changer la direction de
l’échappement d’air, faire
pivoter le déflecteur jusqu’á la
position souhaitée.
● Para ajustar la dirección del
escape de aire, de le vueltas al
deflector de aire al localización
preferido.
FinishPro™25
● Keep the tool pointed away from
yourself and others and connect
air to tool.
● Mantenga la herramienta
apuntada en la dirección
opuesta de usted y de otros y
conecte el aire a la manguera.
● Maintenez l’outil pointéàl’écart
d’autres personnes et vous-même
et raccordez l’air àl’outil.
Maintenance Maintenimiento
Entretien
●All screws should be kept tight.
Loose screws result in unsafe
operation and parts breakage.
●Todos los tornillos tienen que
mantenerse apretados. Los
tornillos sueltos pueden producir
una operación no segura y
quebraduras de partes.
● Toutes les vis doivent être
maintenues serrées àfond. Les
vis desserrées entraînent un
manque de sûretédu
fonctionnement et la rupture de
pièces.
● With tool disconnected, make
daily inspection to assure free
movement of safety element and
trigger. Do not use tool if safety
element or trigger sticks or
binds.
●Con la herramienta
desconectada, haga
inspecciones diarias para
asegurar el movimiento libre del
seguro y del gatillo. No use la
herramienta si el seguro o el
gatillo se atoran.
● L’outil étant séparéde
l’alimentation en air, effectuez
une inspection journalière pour
assurer le libre mouvement du
palpeur de sécuritéet de la
détente. N’utilisez pas l’outil si le
palpeur de sécuritéou la
détente colle ou se coince.
FrancaisEspanol
English
● Read and understand “SAFETY
INSTRUCTIONS”manual
shipped with this tool before
using tool.
● Antes de usar la herramienta lea
y comprenda el manual
“INSTRUCCIONES DE
SEGURIDAD”despachado con
ella.
● Lisez et assimilez le manuel
“INSTRUCTIONS DE
SÉCURITÉ” livréavec cet outil
avant de l’utiliser.
● Routine lubrication is not
necessary. Do not oil. ● La lubricación de rutina no es
necesaria. No aceite. ● La lubrification de routine n’est
pas nécessaire. N’huilez pas.
R
SLP20 &
FinishPro™25

● Wipe tool clean daily and inspect
for wear. Use non-flammable
cleaning solutions only if
necessary–DO NOT SOAK.
Caution: Such solutions may
damage O-rings and other tool
parts.
● Solamente si es necesario use
soluciones para limpieza no
flamablés -NO LA REMOJE.
Precaución: Tales soluciones
pueden dañar los empaques y
otras partes de la herramienta.
8
●Nettoyez l’outil chaque jour à
l’aide d’un chiffon et inspectez-le
pour déceler une éventuelle
usure. Utilisez uniquement des
solvants non inflammables en
cas de nécessité-NE LE FAITES
PAS TREMPER !
Attention : De tels produits
peuvent endommager les joints
et autres pièces de l’appareil.
SHP10 & LS ●Aplique aceite neumático
SENCO en la entrada de aire
dos veces al día (dependiendo
en la frecuencia de uso 5 A 10
Gotas). Otros aceites pueden
dañar los anillos en “O”y otras
piezas de la herramienta.
●Avec une burette, placer 5 à10
gouttes d’huile pneumatique
dans l’arrivée d’air deux fois par
jour (dépend de l’intensitéde
l’utilisation de l’appareil).D’autres
huiles pourraient endommager
les joints toriques et d’autres
pièces de l’outil.
● Squirt Senco pneumatic oil (5 to
10 drops) into the air inlet twice
daily (depending on frequency of
tool use). Other oils may damage
O-rings and other tool parts.
Maintenance Maintenimiento
Entretien
FrancaisEspanol
English

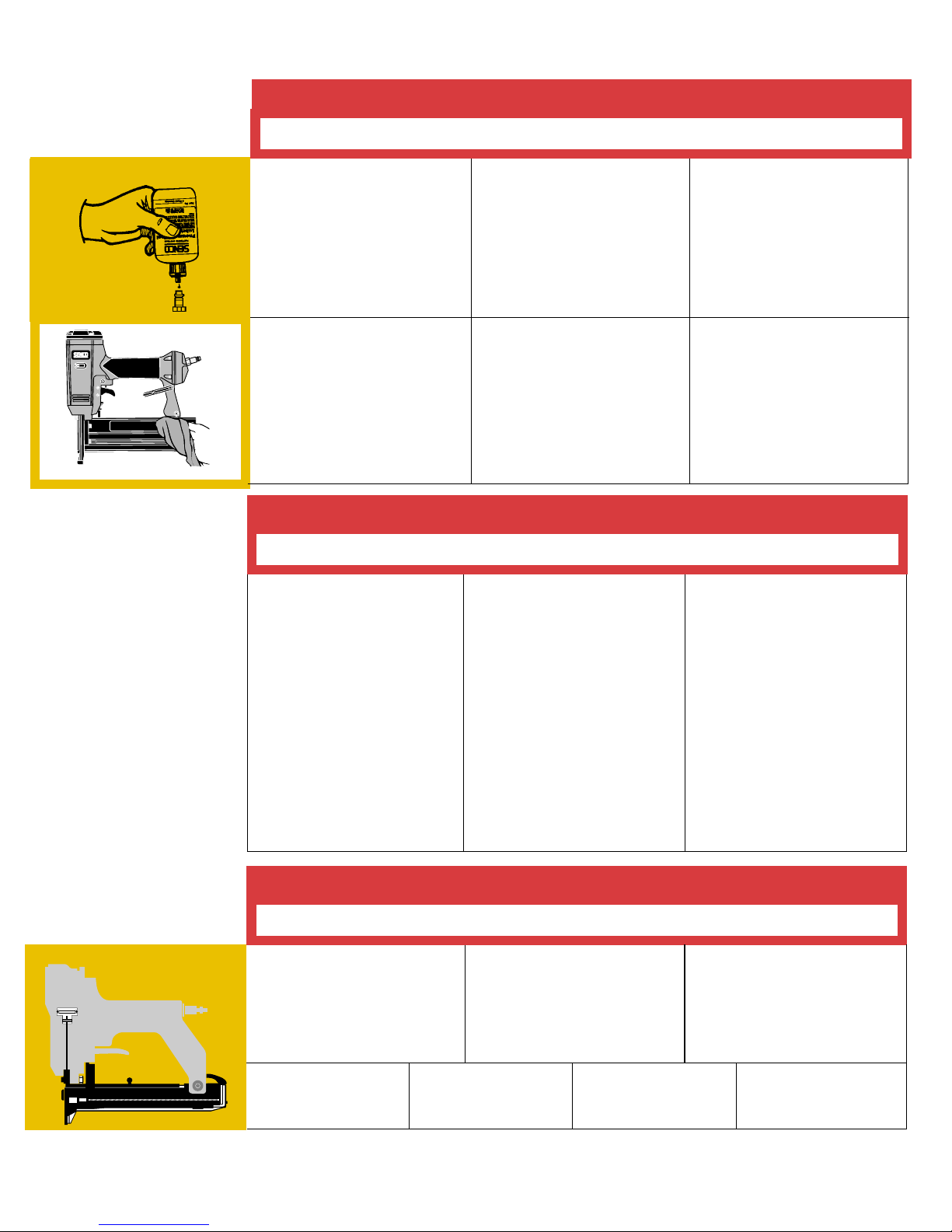

SENCO offers a full line of
accessories for your SENCO tools,
including:
● Air Compressors
● Hose
● Couplers
● Fittings
● Safety Glasses
● Pressure Gauges
● Lubricants
● Regulators
● Filters
For more information or a complete
illustrated catalogue of SENCO
accessories, ask your representative
for #DLD118.
SENCO ofrece una línea completa de
Accesorios para sus herramientas
SENCO, incluyendo:
● Compresores de Aire
● Manguera
● Conectores Rapidos
● Conectores
● Anteojos De Seguridad
● Manometros
● Lubricantes
● Reguladores
● Filtros
Para mas informacion óun pour
recevoir un catalogo completo
ilustrado de los Accesorios SENCO,
pregunte a su representante pour el
numero DLD118.
SENCO offre une gamme étendue
d’accessoires pour vos outils
SENCO y compris :
● Compresseurs
● Tuyauterie flexible
● Raccords
● Lunettes de sécurité
● Manomètres
● Lubrifiants
● Régulateurs
● Filtres
Pour plus d’informations ou pour
recevoir un catalogue détaillédes
accessoires proposés par SENCO,
prenez contact avec votre
représentant SENCO (référence
catalogue : #DLD118).
English Espanol Francais
Accessories Accesorios Accessoires
English Espanol Francais
Options Opciones Options
●LS Tools can be converted to use
different size fasteners with these
complete kits.
LS1
GA0238 LS5
GA0320
LS4
GA0298
LS2
GA0239
●Las LS herramienta pueden ser
convertidas para usar clavos de
diferentes medidas con estos
conjuntos completos.
●Les appareils LS peuvent être
modifiés de façon àutiliser des
projectiles de taille différente
grâce àce kit complet.
LS

SYMPTÔME
Fuite d’air près du sommet
de l’outil / fonctionnement lent.
SOLUTION
Serrez les vis àfond / vérifiez
l’alimentation en air ou remplacez
les pièces portant la lettre “A”.
SYMPTÔME
Fuite d’air près de la base
de l’outil / retour inadéquat.
SOLUTION
Serrez les vis àfond / nettoyez
l’outil ou remplacez les pièces
portant la lettre “B”
SYMPTÔME
Couteau casséou usé/
entraînement déficient.
SOLUTION
Vérifiez l’alimentation en air
adéquate ou / remplacez les
pièces portant la lettre “C”.
SYMPTÔME
Enrayage de l’outil / alimentation
inadéquat.
SOLUTION
Nettoyez l’outil ou lubrifiez le
magasin ou remplacez les pièces
portant la lettre “D”
SYMPTÔME
Autres problèmes.
SOLUTION
Prenez contact avec SENCO.
SYMPTOM
Air leak near top of tool /
Sluggish operation
SOLUTION
Verify air supply / tighten screws or
install Parts Kit A.
SYMPTOM
Air leak near bottom of tool /
Poor return.
SOLUTION
Clean tool / tighten screws or install
Parts Kit B.
SYMPTOM
SOLUTION
Broken or worn driver / Weak drive.
Verify adequate air supply or install
Parts Kit C.
SYMPTOM
SOLUTION
Poor feed / Tool jamming.
Clean tool or lubricate magazine or
install Parts Kit D.
SYMPTOM
SOLUTION
Contact SENCO.
Other problems.
SÍNTOMA
El aire se escapa cerca de la parte superior
de la herramienta / Operación lenta.
SOLUCIÓN
Apriete los tornillos / Verifique el
suministro de aire o instale el
Juego de Partes A (Parts Kit A).
SÍNTOMA
SOLUCIÓN
El aire se fuga cerca de la parte inferior
de la herramienta / Mal retorno.
Apriete los tornillos / Limpiéla
herramienta o instale el Juego de
Partes B (Parts Kit B).
SÍNTOMA
SOLUCIÓN
Impulsor quebrado o desgastado /
Impulsión débil.
Verifique si el suministro de aire está
adecuado o instale el Juego de
Partes C (Parts Kit C).
SÍNTOMA
SOLUCIÓN
Mala alimentación / Atascamiento de
la herramienta.
Limpiéla herramienta o lubrique el
área de almacenamiento o instale
el Juego de Partes D (Parts Kit D).
SÍNTOMA
SOLUCIÓN
Otros problemas.
Póngase en contacto con SENCO.
9
English Espanol Francais
Troubleshooting
Identificación de Fallas Dépannage
WARNING
Repairs other than those described
here should be performed only by
trained, qualified personnel. Contact
SENCO for information at
1-800-543-4596.
ALERTA
Las reparaciones, fuera de aquellas
descritas aquí, deben de ser
llevadas a cabo solamente por
personal entrenado y calificado.
Póngase en contacto con SENCO
para información
1-800-543-4596.
AVERTISSEMENT
Les réparations autres que celles
décrites ici doivent être réalisées
uniquement par du personnel
qualifiéayant reçu la formation
appropriée. Pour toute information,
prenez contact avec SENCO par
téléphone en appelant Le
Distributeur agréé.
A
C
D
B/C
B
B
A
A
C
D
B/C
B
B
A
B
A B
A
D
B
B/C
C
A
B
D
A
C
B
FinishPro™25
SLP20
SHP10
LS
● Read and understand “SAFETY
INSTRUCTIONS”manual
shipped with this tool before
using tool.
● Antes de usar la herramienta lea
y comprenda el manual
“INSTRUCCIONES DE
SEGURIDAD”despachado con
ella.
● Lisez et assimilez le manuel
“INSTRUCTIONS DE
SÉCURITÉ” livréavec cet outil
avant de l’utiliser.

10
English Espanol Francais

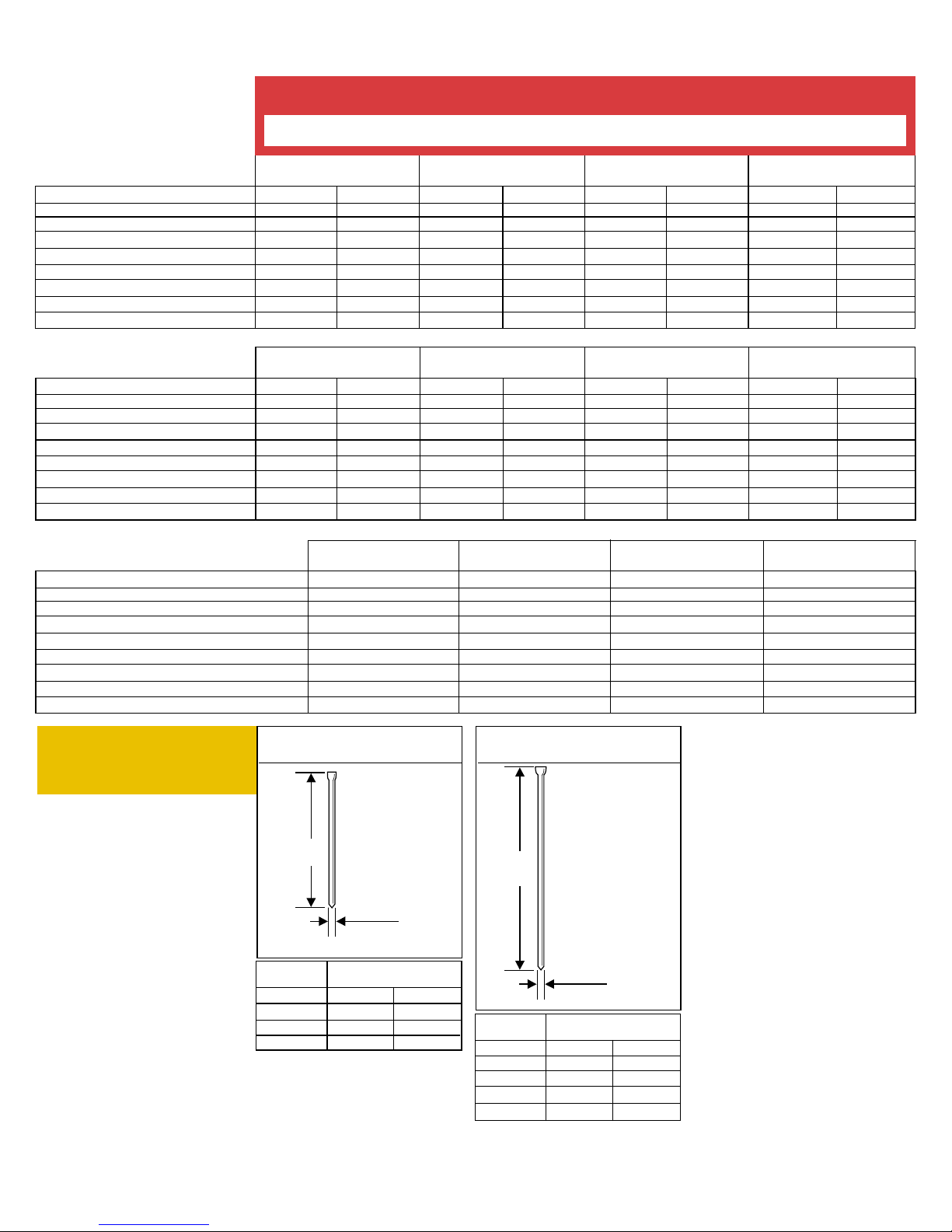

Specifications Especificaciones Specifications
TECHNICAL SPECIFICATIONS
5.2–7 bar
21.6 liter
1⁄4in. NPT
8
1.1 kg
200
148 mm
218 mm
41 mm
Minimum to maximum operating pressure
Air Consumption (60 cycles per second)
Air Inlet
Maximum Speed (60 cycles per second)
Weight
Fastener Capacity
Tool size: Height
Tool size: Length
Tool size: Width: Main Body
4.8–8.3 bar
52.7 liter
1⁄4in. NPT
5
1.2 kg
110
251 mm
249 mm
56 mm
70–120 psi
1.92 scfm
1⁄4in. NPT
5
2.7 lbs.
110
9 7⁄8in.
913⁄16 in.
2.2 in.
FinishProTM 25 SHP10
75–100 psi
0.76 scfm
1⁄4in. NPT
8
2.4 lbs.
200
5 13⁄16 in.
8 5⁄8in.
1 5⁄8in.
5.5–7.5 bar
23.1 liter
1⁄4in. NPT
5
1.2 kg
100
197 mm
211 mm
51 mm
80–110 psi
.82 scfm
1⁄4in. NPT
5
2.7 lbs.
100
7 3⁄4in.
8 5⁄16 in.
2 in.
LS
4.8–8.3 bar
52.7 liter
1⁄4in. NPT
5
1 kg
110
210 mm
241 mm
50 mm
70–120 psi
1.92 scfm
1⁄4in. NPT
5
2.3 lbs.
110
8 1⁄4in.
9 1⁄2in.
2 in.
SLP20
ESPECIFICACIONES TECNICAS
5.2–7 bar
21.6 liter
1⁄4in. NPT
8
1.1 kg
200
148 mm
218 mm
41 mm
Presión de operación mínima y máxima
Consumo de aire (60 ciclos por segundo)
Entrada de aire
Velocidad máxima (ciclos por segundo)
Peso
Capacidad de grapas por cargador
Tamaño de la herramienta: Altura
Tamaño de la herramienta: Longitud
Tamaño de la herramienta: Ancho (Cuerpo)
4.8–8.3 bar
52.7 liter
1⁄4in. NPT
5
1.2 kg
110
251 mm
249 mm
56 mm
70–120 psi
1.92 scfm
1⁄4in. NPT
5
2.7 lbs.
110
9 7⁄8in.
913⁄16 in.
2.2 in.
FinishProTM 25 SHP10
75–100 psi
0.76 scfm
1⁄4in. NPT
8
2.4 lbs.
200
5 13⁄16 in.
8 5⁄8in.
1 5⁄8in.
5.5–7.5 bar
23.1 liter
1⁄4in. NPT
5
1.2 kg
100
197 mm
211 mm
51 mm
80–110 psi
.82 scfm
1⁄4in. NPT
5
2.7 lbs.
100
7 3⁄4in.
8 5⁄16 in.
2 in.
LS
4.8–8.3 bar
52.7 liter
1⁄4in. NPT
5
1 kg
110
210 mm
241 mm
50 mm
70–120 psi
1.92 scfm
1⁄4in. NPT
5
2.3 lbs.
110
8 1⁄4in.
9 1⁄2in.
2 in.
SLP20
SPECIFICATIONS TECHNIQUES
5.2–7 bar
21.6 liter
1⁄4in. NPT
8
1.1 kg
200
148 mm
218 mm
41 mm
Pression de travail min. et max.
Consommation d’air (60 cycles par seconde)
Admission d’air
Vitesse maximum (cycles par seconde)
Poids
Capacitéde projectiles par magasin
Dimensions de l’outil: hauteur
Dimensions de l’outil: longueur
Dimensions de l’outil: largeur: corps de l’appareil)
4.8–8.3 bar
52.7 liter
1⁄4in. NPT
5
1.2 kg
110
251 mm
249 mm
56 mm
FinishProTM 25 SHP10
5.5–7.5 bar
23.1 liter
1⁄4in. NPT
5
1.2 kg
100
197 mm
211 mm
51 mm
LS
4.8–8.3 bar
52.7 liter
1⁄4in. NPT
5
1 kg
110
210 mm
241 mm
50 mm
SLP20
SLP20
A
.050 in.
1,27 mm
Inches
5⁄8
3⁄4
1
MODEL: 430001N
A
.050 in.
1,27 mm
Code
AY10
AY11
AY12
mm
16
19
25
A
Inches
1
1 1⁄4
1 1⁄2
1 5⁄8
MODEL: 430001N
Code
AX13
AX15
AX17
AX18
mm
25
32
38
41
A

11
FinishPro™25 MODEL: 760002N
A
.050 in.
1,27 mm
English Espanol Francais
Specifications Especificaciones Specifications
Inches
5⁄8
3⁄4
1
1 1⁄4
1 1⁄2
1 5⁄8
Code
AY10
AY11
AY13
AY15
AY17
AY18
mm
16
19
25
32
38
41
A
A
.050 in.
1,27 mm
MODEL: 760002N
Inches
5⁄8
3⁄4
1
1 1⁄4
1 3⁄8
1 1⁄2
1 5⁄8
1 37⁄64
1 3⁄4
2
2 3⁄16
Code
AX10
AX11
AX13
AX15
AX35
AX17
AX18
AX40
AX45
AX50
AX55
mm
16
19
25
32
35
38
41
40
45
50
55
A
A
.050 in.
1,27 mm
MODEL: 760002N
Inches
1 1⁄4
1 1⁄2
1 5⁄8
2
1 3⁄8
1 5⁄8
1 3⁄4
2
2 3⁄16
Code
AXJ15
AXJ17
AXJ18
AXJ21
AXJ35
AXJ40
AXJ45
AXJ50
AXJ55
mm
32
38
41
50
35
40
45
50
55
A
LS
A
.050 in.
1,27 mm
Inches
1
1 1⁄4
1 1⁄2
MODEL: 200001N (LS5)
Code
AX13
AX15
AX17
mm
25
32
38
A
Inches
1⁄2
3⁄4
1
MODEL: 200001N (LS1)
A
.050 in.
1,27 mm
Code
AZ08
AZ11
AZ13
mm
13
19
25
AInches
5⁄8
3⁄4
1
MODEL: 200001N (LS2)
A
.050 in.
1,27 mm
Code
AY10
AY11
AY13
mm
16
19
25
A

12
English Espanol Francais
Specifications Especificaciones Specifications
SHP10
Inches
1⁄2
5⁄8
3⁄4
MODEL: 200001N (LS1)
A
.050 in.
1,27 mm
Code (Europe)
CZ08 (JS12)
CZ10 (JS15)
CZ11 (JS18)
mm
12
15
18
A
SENCOTOOL & PARTS WARRANTY
This tool has been designed and constructed using
the highest standards of material and workmanship.
TOOL AND PARTS WARRANTY:
The length of this guarantee is one year from date of purchase by the original retail purchaser. During this period, Senco
Products, Inc., will repair or replace at Senco’s option, any original part or parts for the original retail purchaser. This will be done free of
charge, provided the parts are determined defective in materials or workmanship upon examination by a Senco Authorized Warranty
Service Center (exception: rubber o-rings and seals, driver blades).Any replacement part provided will carry a warranty for the balance of
the period of warranty applicable to the part it replaces.
This warranty will be honored, only if:
A) Clean, dry, regulated compressed air has been used, at air pressure not exceeding the maximum indicated on the tool casting;
B) No evidence of abuse, or failure to follow recommended operational maintenance, or modification of the tool is present (read Operator
Manual for use and maintenance instructions);
C) When repair or replacement of parts or tools is necessary, the original retail purchaser returns the complete tool or part, with
transportation prepaid, to the nearest Senco AuthorizedWarranty Service Center, with purchase receipt or other positive proof that the
part or tool is within the warranty period.
THIS WARRANTY ISTHE ONLY WARRANTY ON THIS TOOL, AND ALL OTHER WARRANTIES, WHETHER ORAL, WRITTEN,
EXPRESS, OR IMPLIED, INCLUDING, BUT NOT LIMITED TO, THE IMPLIED WARRANTY OF MERCHANTABILITY OR PARTICULAR
PURPOSE, ARE EXCLUDED.BUYER’S OR USER’S REMEDIES ARE SOLELY AND EXCLUSIVELY AS STATED ABOVE. SENCO
PRODUCTS, INC.SHALL IN
NO EVENT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL, INDIRECT, OR SPECIAL DAMAGES.IN NO EVENT, WHETHER AS A
RESULT OF A BREACH OF CONTRACT, WARRANTY,TORT (INCLUDING NEGLIGENCE) OR OTHERWISE, SHALL SENCO’S
LIABILITY EXCEED THE PRICE OF THE TOOL WHICH HAS GIVEN RISE TO THE CLAIM OR LIABILITY. ANY LIABILITY CON-
NECTED WITHTHE USE OF THIS TOOL SHALLTERMINATE UPON THE EXPIRATION OF THEWARRANTY PERIOD SPECIFIED
ABOVE.
Replacement of Tool Due to Natural Disaster
Senco will also replace any tool destroyed by an Act of God such as flood, earthquake, hurricane or other disaster resulting only from the
forces of nature. Such a claim will be honored provided that such original retail purchaser had previously submitted a completed warranty
registration card, and then submits proof of ownership and an acceptable statement describing such Act of God documented by an
insurance carrier, police department, or other official governmental source.To obtain instructions for filing a claim call 1-800-543-4596.
SENCO PRODUCTS, INC.
CINCINNATI, OHIO 45244-1611 USA
