Senco Fusion Technology F-35XP User manual

Questions? Comments? call SENCO’s toll-free Action-Line: 1-800-543-4596
(North and South America Only) or email: [email protected]
¿Tiene preguntas? ¿Comentarios? Llame a la línea gratuita de acción de Senco: 1-800-543-4596
(sólo para América del Norte y del Sur) o envíe un correo electrónico: [email protected]
Des questions? Des commentaires? Communiquez avec le service d'assistance sans frais de Senco: 1-800-543-4596
(Amérique du Nord et Amérique du Sud seulement) ou envoyer un courriel: [email protected]
Schematic Drawings Inside
Plano esquemático en el interior
Schémas à l’intérieur
Parts Reference Guide
Guía de referencia
de piezas
Guide de référence
des pièces
© 2020 by Senco Brands, Inc.
KYOCERA SENCO Industrial Tools
4270 Ivy Pointe Blvd.
Cincinnati, OH 45245
1-800-543-4596
www.senco.com
F-35XP
Cordless Framing Nailer
NFD010G • August 13, 2020

Table of Contents
MAJOR ASSEMBLIES..............................................................................3,4
ENSAMBLAJES MAYORES .......................................................................3,4
ASSEMBLAGES PRINCIPAUX ...................................................................3,4
BODY ASSEMBLY......................................................................................5
ENSAMBLAJE DE CARCASA .......................................................................5
ASSEMBLAGE DU BOÎTIER..........................................................................5
MECHANICAL ASSEMBLY...........................................................................6
ENSAMBLAJE MECANICO...........................................................................6
ASSEMBLAGE MÉCANIQUE.........................................................................6
CHASSIS ASSEMBLY..................................................................................7
ENSAMBLAJE DE CHASIS...........................................................................7
ASSEMBLAGE DU CHÂSSIS ........................................................................7
FEED SYSTEM...........................................................................................8
SISTEMA DE ALIMENTACIÓN.......................................................................8
SYSTÈME D’ALIMENTATION ........................................................................8
EXTENDED FEED SYSTEM (OPTIONAL)..........................................................9
SISTEMA DE ALIMENTACIÓN EXTENDIDO (OPCIONAL).....................................9
SYSTÈME D’ALIMENTATION ALLONGÉ (EN OPTION) ........................................9
FRONT PLATE ASSEMBLY.........................................................................10
ENSAMBLAJE DE PLACA DELANTERA........................................................10
ASSEMBLAGE DE LA PLAQUE AVANT.........................................................10
FILL ASSEMBLY ......................................................................................11
ENSAMBLAJE DE PRESURIZACIÓN ............................................................11
ASSEMBLAGE DU REMPLISSAGE...............................................................11
HANGER ASSEMBLY................................................................................11
ENSAMBLAJE DE GANCHO.......................................................................11
ASSEMBLAGE DU CROCHET .....................................................................11
GEARBOX ASSEMBLY................................................................................. 12
ENSAMBLAJE DE CAJA DE CAMBIOS .......................................................... 12
ASSEMBLAGE DU BOÎTIER À ENGRENAGES................................................... 12
PISTON AND DRIVER ASSEMBLY...............................................................12
ENSAMBLAJE PISTÓN E IMPULSOR...........................................................12
ASSEMBLAGE DU PISTON ET DE L’ARBRE D’ENTRAÎNEMENT ........................12
ELECTRICAL ASSEMBLY ...........................................................................13
ENSAMBLAJE ELECTRICA.........................................................................13
ASSEMBLAGE ÉLECTRIQUE.......................................................................13
SOLENOID ASSEMBLY..............................................................................14
ENSAMBLAJE SOLENOIDE ........................................................................14
ASSEMBLAGE DU SOLÉNOÏDE...................................................................14
TRIGGER ASSEMBLY................................................................................14
ENSAMBLAJE DE GATILLO........................................................................14
ASSEMBLAGE DE LA DÉTENTE..................................................................14
2

AA0283
AA0285
GA0763
VB0190
FA0364
WA0072
WA0073
VB0189
VA0122
3
F-35XP Cordless Framing Nailer
MAJOR ASSEMBLIES • ENSAMBLAJES MAYORES • ASSEMBLAGES PRINCIPAUX

AA0283
AA0285
GA0763
VB0190
FA0364
WA0072
WA0073
VB0189
VA0122
F-35XP Cordless Framing Nailer
MAJOR ASSEMBLIES • ENSAMBLAJES MAYORES • ASSEMBLAGES PRINCIPAUX
PART NO. DESCRIPTION
AA0283 Rafter Hanger Assembly
AA0285 Body Assembly
FA0364 Front Plate Assembly
GA0763 Feed System
VA0122 Electrical Assembly
WA0072 Gearbox Assembly
WA0073 Mechanical Assembly
PARTE NO. DESCRIPCIÓN
AA0283 Ensamblaje de gancho
AA0285 Ensamblaje de carcasa
FA0364 Ensamblaje de la placa delantera
GA0763 Sistema de alimentación
VA0122 Ensamblaje electrica
WA0072 Ensamblaje de caja de cambios
WA0073 Ensamblaje mecanico
NODE PIÈCE DESCRIPTION
AA0283 Assemblage du crochet à chevrons
AA0285 Assemblage du boîtier
FA0364 Assemblage de la plaque avant
GA0763 Système d’alimentation
VA0122 Assemblage électrique
WA0072 Assemblage du boîtier à engrenages
WA0073 Assemblage mécanique
PART NO. DESCRIPTION
VB0189 Charger
VB0190 Battery
PARTE NO. DESCRIPCIÓN
VB0189 Cargador
VB0190 Batería
NODE PIÈCE DESCRIPTION
VB0189 Chargeur
VB0190 Batterie
4

F-35XP Cordless Framing Nailer
BODY ASSEMBLY • ENSAMBLAJE DE CARCASA • ASSEMBLAGE DU CORPS
5
1
AB0268
KD0397
AF0125
KD0404
AF0124
AA0286
AB0267
AC0642
AC0641
AB0267
PART NO. DESCRIPTION
AA0286 Door Assembly
AB0268 Cap
AB0267 Detent, Rafter Hanger
AC0641 Adapter, Nut
AC0642 Retainer, Nut
AF0124 Left Body Assembly
AF0125 Right Body Assembly
KD0397 Screw
KD0404 Screw
PARTE NO. DESCRIPCIÓN
AA0286 Ensamblaje de puerta
AB0268 Tapa
AB0267 Retén, gancho
AC0641 Adaptador, tuerca
AC0642 Retén, Tuerca
AF0124 Ensamblaje de carcasa Izquierda
AF0125 Ensamblaje de carcasa derecha
KD0397 Tornillo
KD0404 Tornillo
NODE PIÈCE DESCRIPTION
AA0286 Assemblage de la trappe
AB0268 Couvercle
AB0267 Cheville d’arrêt, crochet à chevrons
AC0641 Adaptateur, écrou
AC0642 Dispositif de retenue, écrou
AF0124 Assemblage de la partie gauche
du boîtier
AF0125 Assemblage de la partie droite
du boîtier
KD0397 Vis
KD0404 Vis

6
F-35XP Cordless Framing Nailer
MECHANICAL ASSEMBLY • ENSAMBLAJE MECANICO • ASSEMBLAGE MÉCANIQUE
KD0393
LB5175
AB0269
BC0967
BC0968
EA0413
FA0365
BC0969
LB5174
LB5173
BC0970
KD0366
BC0971 KD0391
KD0392
CC0322
LB5171
PART NO. DESCRIPTION
AB0269 Pressure Vessel
BC0967 Retainer, Upper
BC0968 Retainer, Lower
BC0969 Sleeve
BC0970 Sleeve Retainer
BC0971 Piston Stop
CC0322 Plug
EA0413 Driver Assembly
FA0365 Chassis-Assembly
KD0366 Screw
KD0391 Screw
KD0392 Washer
KD0393 Screw
LB5171 Seal
LB5173 O-Ring
LB5174 O-Ring
LB5175 Seal
PARTE NO. DESCRIPCIÓN
AB0269 Cámara de presión
BC0967 Retén Superior
BC0968 Retén, inferior
BC0969 Manga
BC0970 Retén de manga
BC0971 Tope de pistón
CC0322 Enchufe
EA0413 Ensamblaje del eje impulsor
FA0365 Ensamblaje de chasis
KD0366 Tornillo
KD0391 Tornillo
KD0392 Arandela
KD0393 Tornillo
LB5171 Sello
LB5173 Sello
LB5174 Sello
LB5175 Sello
NODE PIÈCE DESCRIPTION
AB0269 Récipient sous pression
BC0967 Dispositif de retenue, haut
BC0968 Dispositif de retenue, bas
BC0969 Manchon
BC0970 Dispositif de retenue du manchon
BC0971 Butée du piston
CC0322 Bouchon
EA0413 Assemblage de l’arbre d’entraînement
FA0365 Assemblage du châssis
KD0366 Vis
KD0391 Vis
KD0392 Rondelle
KD0393 Vis
LB5171 Joint d’étanchéité
LB5173 Joint torique
LB5174 Joint torique
LB5175 Joint d’étanchéité

7
F-35XP Cordless Framing Nailer
CHASSIS ASSEMBLY • ENSAMBLAJE DE CHASIS • ASSEMBLAGE DU CHÂSSIS
CA0185
VA0121
PART NO. DESCRIPTION
CA0185 Fill Assembly
VA0121 Solenoid
PARTE NO. DESCRIPCIÓN
CA0185 Ensamblaje de presurización
VA0121 solenoide
NODE PIÈCE DESCRIPTION
CA0185 Assemblage du remplissage
VA0121 solénoïde

8
F-35XP Cordless Framing Nailer
FEED SYSTEM • SISTEMA DE ALIMENTACIÓN • SYSTÈME D’ALIMENTATION
PART NO. DESCRIPTION
FC1042 Backplate
FC1043 Magazine Insert
FC1044 Bumper
GA0764 Magazine Sub-Assembly
GA0765 Carriage Assembly
GB0623 Bracket
GB0639 C-Tube
GB0640 Wear Insert
GC1790 Hex Wrench
GC1791 Washer
KD0367 Screw
KD0399 Screw
KD0400 Screw
PART NO. DESCRIPTION
GA0765 Carriage Assembly
GC1797 Feed Spring
PARTE NO. DESCRIPCIÓN
FC1042 Placa posterior
FC1043 Acoplamiento
FC1044 Tope
GA0764 Subconjunto de carril
GA0765 Ensamblaje de la corredera
GB0623 Soporte
GB0639 Tubo en C
GB0640 Acoplamiento del desgaste
GC1790 Llave hexagonal
GC1791 Arandela
KD0367 Tornillo
KD0399 Tornillo
KD0400 Tornillo
PARTE NO. DESCRIPCIÓN
GA0765 Ensamblaje de la corredera
GC1797 Resorte de alimentación
NODE PIÈCE DESCRIPTION
FC1042 Plaque arrière
FC1043 Insert du magasin
FC1044 Amortisseur
GA0764 Sous-assemblage du magasin
GA0765 Assemblage du chariot
GB0623 Support
GB0639 Tube en C
GB0640 Insert d’usure
GC1790 Clé hexagonale
GC1791 Rondelle
KD0367 Vis
KD0399 Vis
KD0400 Vis
NODE PIÈCE DESCRIPTION
GA0765 Assemblage du chariot
GC1797 Ressort d’alimentation
KD0400
KD0399
GB0623
GB0639
KD0367
FC1044
GC1791
GC1790
GA0764
FC1042
FC1043
GA0765
GB0640
GA0765
GC1797

9
F-35XP Cordless Framing Nailer

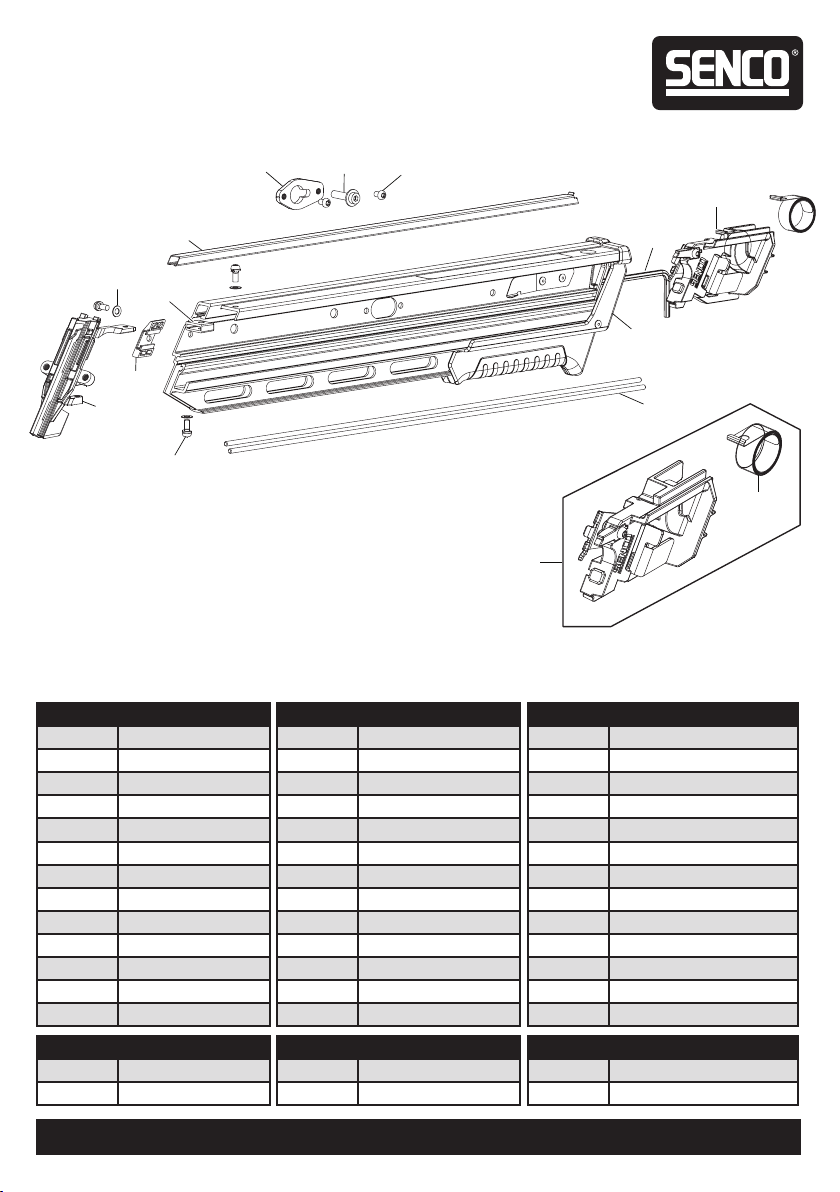

GA0767 EXTENDED FEED SYSTEM (OPTIONAL)
GA0767 SISTEMA DE ALIMENTACIÓN EXTENDIDO (OPCIONAL)
GA0767 SYSTÈME D’ALIMENTATION ALLONGÉ (EN OPTION)
PART NO. DESCRIPTION
FC1042 Backplate
FC1043 Magazine Insert
FC1044 Bumper
GA0765 Carriage Assembly
GA0766 Magazine Sub-Assembly
GB0623 Bracket
GB0643 Wear Insert
GB0644 C-Tube
GC1790 Hex Wrench
GC1791 Washer
KD0367 Screw
KD0399 Screw
KD0400 Screw
PART NO. DESCRIPTION
GA0765 Carriage Assembly
GC1797 Feed Spring
PARTE NO. DESCRIPCIÓN
FC1042 Placa posterior
FC1043 Acoplamiento
FC1044 Tope
GA0765 Ensamblaje de la corredera
GA0766 Subconjunto de carril
GB0623 Soporte
GB0643 Acoplamiento del desgaste
GB0644 Tubo en C
GC1790 Llave hexagonal
GC1791 Arandela
KD0367 Tornillo
KD0399 Tornillo
KD0400 Tornillo
PARTE NO. DESCRIPCIÓN
GA0765 Ensamblaje de la corredera
GC1797 Resorte de alimentación
NODE PIÈCE DESCRIPTION
FC1042 Plaque arrière
FC1043 Insert du magasin
FC1044 Amortisseur
GA0765 Assemblage du chariot
GA0766 Sous-assemblage du magasin
GB0623 Support
GB0643 Insert d’usure
GB0644 Tube en C
GC1790 Clé hexagonale
GC1791 Rondelle
KD0367 Vis
KD0399 Vis
KD0400 Vis
NODE PIÈCE DESCRIPTION
GA0765 Assemblage du chariot
GC1797 Ressort d’alimentation
GA0765
GC1797
GA0765
KD0400 KD0399
GB0623
GB0644
FC1043
KD0367
FC1044
GC1791
GC1790
GA0766
FC1042 GB0643

10
F-35XP Cordless Framing Nailer

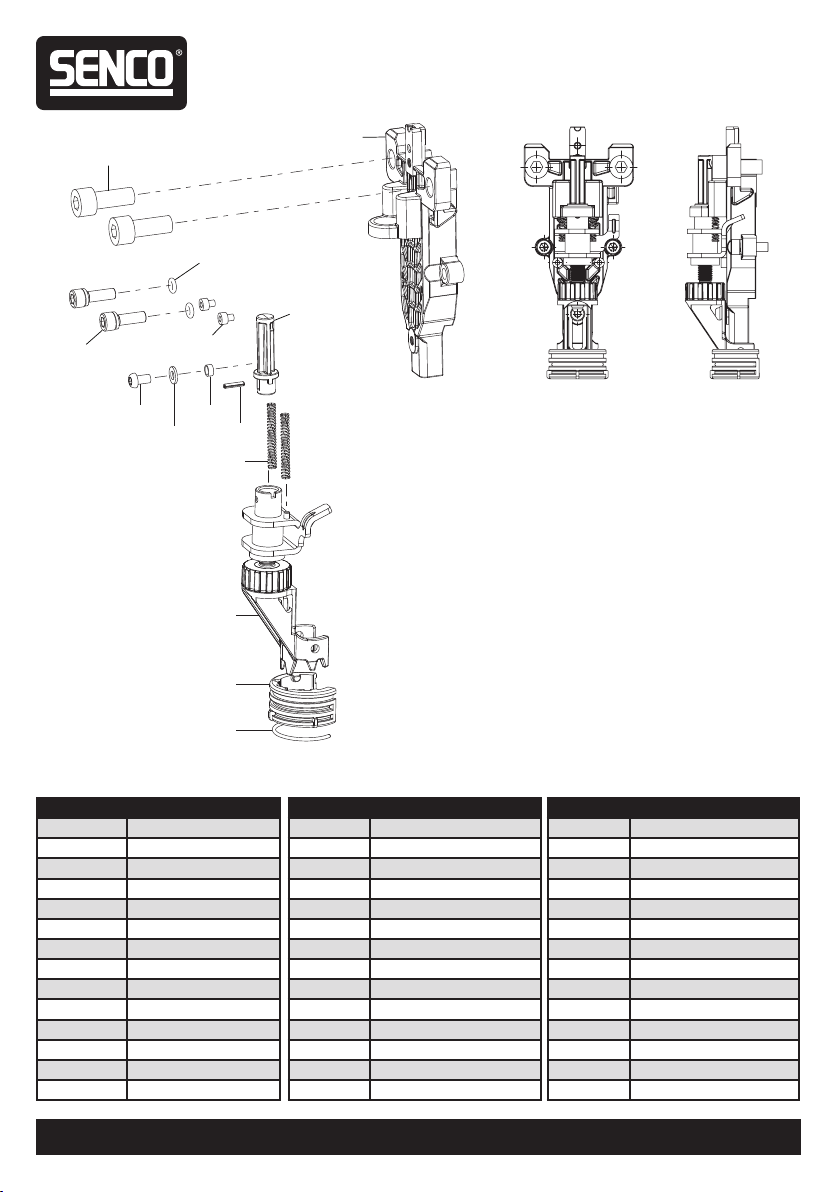

FRONT PLATE ASSEMBLY
ENSAMBLAJE DE LA PLACA DELANTERA • ASSEMBLAGE DE LA PLAQUE AVANT
FC1045
KD0385
HA0334
KD0383
KD0369
KD0372
LB5169
KD0384
KD0387
HC0824
KD0388
HA0337
HF0127
HC0819
PART NO. DESCRIPTION
FC1045 Front Plate
HA0334 Extension Assembly
HA0337 Adjustable Safety
HC0819 Clip
HC0824 Standoff Tube
HF0127 Boot
KD0369 Screw, and Lockwasher
KD0372 Screw
KD0383 Spring
KD0384 Screw
KD0385 Screw
KD0387 Spring Pin
KD0388 Washer
LB5169 O-Ring
PARTE NO. DESCRIPCIÓN
FC1045 Placa delantera
HA0334 Ensamblaje de la extensión
HA0337 Serguro ajustable
HC0819 Broche de resorte
HC0824 Tubo de separación
HF0127 Amortiguador
KD0369 Tornillo y arandela de seguridad
KD0372 Tornillo
KD0383 Resorte
KD0384 Tornillo
KD0385 Tornillo
KD0387 El pasador de resorte
KD0388 Arandela
LB5169 Sello
NODE PIÈCE DESCRIPTION
FC1045 Plaque avant
HA0334 Assemblage d’allongement
HA0337 Dispositif de sécurité réglable
HC0819 Attache
HC0824 Tube d’écartement
HF0127 Pièce de raccordement
KD0369 SEM, vis et rondelle frein
KD0372 Vis
KD0383 Ressort
KD0384 Vis
KD0385 Vis
KD0387 Goupille élastique
KD0388 Rondelle
LB5169 Joint torique

11
F-35XP Cordless Framing Nailer
FILL ASSEMBLY • ENSAMBLAJE DE PRESURIZACIÓN • ASSEMBLAGE DU REMPLISSAGE
CC0323
CC0324
PART NO. DESCRIPTION
CC0323 Air Filter
CC0324 Fill Cover
PARTE NO. DESCRIPCIÓN
CC0323 Filtro de aire
CC0324 Tapa de presurización
NODE PIÈCE DESCRIPTION
CC0323 Filtre à air
CC0324 Couvercle du remplissage
HANGER ASSEMBLY • ASAMBLEA DE SUSPENSIÓN • ASSEMBLAGE DU CROCHET
AC0637
KD0362
AC0640
PART NO. DESCRIPTION
AC0637 Hanger Hook
AC0640 Hook Ring
KD0362 Screw
PARTE NO. DESCRIPCIÓN
AC0637 Gancho
AC0640 Anillo de gancho
KD0362 Tornillo
NODE PIÈCE DESCRIPTION
AC0637 Crochet
AC0640 Anneau du crochet
KD0362 Vis

F-35XP Cordless Framing Nailer
GEARBOX ASSEMBLY • ENSAMBLAJE DE CAJA DE CAMBIOS
ASSEMBLAGE DU BOÎTIER À ENGRENAGES
WC0245
WC0255
KD0394 WC0254
PART NO. DESCRIPTION
KD0394 Screw
WC0245 Housing
WC0254 Seal
WC0255 Pin
PARTE NO. DESCRIPCIÓN
KD0394 Tornillo
WC0245 Armazón
WC0254 Sello
WC0255 Pasador
NODE PIÈCE DESCRIPTION
KD0394 Vis
WC0245 Boîtier
WC0254 Joint d’étanchéité
WC0255 Goupille
PISTON AND DRIVER ASSEMBLY • ENSAMBLAJE PISTÓN E IMPULSOR
ASSEMBLAGE DU PISTON ET DE L’ARBRE D’ENTRAÎNEMENT
LB5176
BC0972
PART NO. DESCRIPTION
BC0972 Bearing
LB5176 Seal
PARTE NO. DESCRIPCIÓN
BC0972 Cojinete
LB5176 Sello
NODE PIÈCE DESCRIPTION
BC0972 Palier
LB5176 Joint d’étanchéité
12

F-35XP Cordless Framing Nailer
ELECTRICAL ASSEMBLY • ENSAMBLAJE ELECTRICA • ASSEMBLAGE ÉLECTRIQUE
PART NO. DESCRIPTION
AC0642 Retainer, Nut
AF0126 On-Off Toggle
KD0372 Screw
KD0381 Screw
KD0406 Screw
LB5168 O-Ring
VA0121 Solenoid Assembly
VC0113 Bracket
VC0134 Panel
VC0135 Bracket
VC0136 Bracket
PARTE NO. DESCRIPCIÓN
AC0642 Retén, Tuerca
AF0126 Conmutador de encendido y apagado
KD0372 Tornillo
KD0381 Tornillo
KD0406 Tornillo
LB5168 Sello
VA0121 Ensamblaje solenoide
VC0113 Soporte
VC0134 Panel
VC0135 Soporte
VC0136 Soporte
NODE PIÈCE DESCRIPTION
AC0642 Dispositif de retenue, écrou
AF0126 Bouton bascule
marche-arrêt
KD0372 Vis
KD0381 Vis
KD0406 Vis
LB5168 Joint torique
VA0121 Assemblage du solénoïde
VC0113 Support
VC0134 Panneau
VC0135 Support
VC0136 Support
KD0406
AF0126
LB5168
VC0113
KD0381
VC0135
VC0134
VC0113
VC0136
VA0121
KD0372
AC0642
13

F-35XP Cordless Framing Nailer
SOLENOID ASSEMBLY • ENSAMBLAJE SOLENOIDE • ASSEMBLAGE DU SOLÉNOÏDE
TRIGGER ASSEMBLY • ENSAMBLAJE DE GATILLO • ASSEMBLAGE DE LA DÉTENTE
VC0141
VC0140 KD0409 KD0408
PART NO. DESCRIPTION
KD0408 Spring
KD0409 Nut
VC0140 Bracket
VC0141 Solenoid and Plunger
PARTE NO. DESCRIPCIÓN
KD0408 Resorte
KD0409 Tuerca
VC0140 Soporte
VC0141 Solenoide y émbolo
NODE PIÈCE DESCRIPTION
KD0408 Ressort
KD0409 Écrou
VC0140 Support
VC0141 Solénoïde et piston
14
HC0826
KD0407
PART NO. DESCRIPTION
KD0407 Spring
HC0826 Trigger
PARTE NO. DESCRIPCIÓN
KD0407 Resorte
HC0826 Gatillo
NODE PIÈCE DESCRIPTION
KD0407 Ressort
HC0826 Détente

F-35XP Cordless Framing Nailer
NOTES • NOTAS • REMARQUES
Questions? Comments? call SENCO’s toll-free Action-line: 1-800-543-4596 (North & South America only) or e-mail: [e-mail]

KYOCERA SENCO Industrial Tools
4270 Ivy Pointe Blvd.
Cincinnati, OH 45245
1-800-543-4596
www.senco.com
