Sensitron PATROL User manual

MT2013 Rev.0 10/07/2008
Page 1 / 12
“PATROL”
RIVELATORI DI GAS PER USO DOMESTICO
RESIDENTIAL GAS DETECTORS
Avvertenze Warning
QUESTO MANUALE DEVE ESSERE LETTO
ATTENTAMENTE DA TUTTI COLORO CHE
HANNO O AVRANNO LA RESPONSABILITA' DI
INSTALLARE, UTILIZZARE O DI PRESTARE
ASSISTENZA SU QUESTO PRODOTTO.
Come ogni strumento, questo prodotto funzionerà
correttamente solo se installato, utilizzato e
controllato come prescritto dal fabbricante.
IN CASO CONTRARIO, POTREBBE NON
FUNZIONARE COME PREVISTO E LE
PERSONE CHE AFFIDANO LA LORO
INCOLUMITA' A QUESTO PRODOTTO
POTREBBERO SUBIRE DANNI PERSONALI
O LETALI.
La garanzia riconosciuta da Sensitron s.r.l. su
questo prodotto potrebbe essere nulla se non
venisse installato, utilizzato e controllato secondo le
istruzioni fornite con il presente manuale. Per
favore, proteggetevi seguendole attentamente.
Invitiamo i nostri clienti a scriverci o a chiamarci per
ogni informazione riguardo questo strumento, il suo
uso o una sua eventuale riparazione.
THIS MANAUL MUST BE CAREFULLY READ
BY ALL PERSONS WHO HAVE OR WILL
HAVE THE RESPONSIBILITY FOR
INSTALLING, USING OR SERVICING THIS
PRODUCT.
Like any equipment, this product will perform as
designed only if installed, used and serviced in
accordance with the manufacturer’s instructions.
OTHERWISE, IT COULD FAIL TO PERFORM
AS DESIGNED AND PERSONS WHO RELY
ON THIS PRODUCT FOR THEIR SAFETY
COULD SUFFER SEVERE PERSONAL
INJURY OR DEATH.
The warranties made by Sensitron s.r.l. with respect
to this product are voided if the product is not
installed, used and serviced in accordance with the
instructions in this user guide. Please protect
yourself and others by following them.
We encourage our customers to write or call
regarding this equipment prior to use or for any
additional information relative to use or repair.
SENSITRON SRL
VIALE DELLA REPUBBLICA 48
20010 CORNAREDO, MI
ITALY
Phone: [phone]
Fax: [phone]
Email: [e-mail]

MT2013 Rev.0 10/07/2008
Page 2 / 12
INDICE
Descrizione .................................................................................................................................................................................... 3
Istruzioni per l’installazione............................................................................................................................................................ 4
Funzionamento .............................................................................................................................................................................. 5
Attivazione Relè............................................................................................................................................................................. 6
Posizionamento.............................................................................................................................................................................. 7
Manutenzione e verifiche............................................................................................................................................................... 7
Informazioni sull’importanza di rilevare gas esplosivi..................................................................................................................... 8
In caso di allarme:...................................................................................................................................................................... 8
Informazioni sulla tossicità del monossido di carbonio (CO).......................................................................................................... 9
EN 50291................................................................................................................................................................................. 10
In caso di allarme:.................................................................................................................................................................... 10
Cablaggio..................................................................................................................................................................................... 11
Tagliando di GARANZIA per la modalità di riparazione ............................................................................................................... 12
CONTENTS
Description..................................................................................................................................................................................... 3
Installation instructions................................................................................................................................................................... 4
Operation....................................................................................................................................................................................... 5
Relay activation.............................................................................................................................................................................. 6
Positioning ..................................................................................................................................................................................... 7
Maintenance and inspection .......................................................................................................................................................... 7
Information on the importance of detecting explosive gases.......................................................................................................... 8
If an alarm occurs:...................................................................................................................................................................... 8
Information on the toxicity of carbon monoxide (CO)..................................................................................................................... 9
EN 50291................................................................................................................................................................................. 10
If an alarm occurs:.................................................................................................................................................................... 10
Electric Wiring.............................................................................................................................................................................. 11
WARRANTY coupon for repairing................................................................................................................................................ 12

MT2013 Rev.0 10/07/2008
Page 3 / 12
Descrizione Description
I rilevatori di gas 'PATROL’ sono stati realizzati per
offrire strumenti di elevata tecnologia e affidabilità
per la rilevazione in ambiente domestico di Metano,
GPL e Monossido di Carbonio.
I rivelatori 'PATROL' utilizzano sensori catalitici per
rilevare Metano, GPL e celle elettrochimiche per
monossido di carbonio.
I segnali sono gestiti da un microprocessore.
I rilevatori sono stati realizzati per in conformità alle
normative Europee in ambito di sicurezza gas
(EN50194 e EN50291).
'PATROL’ gas detectors have been designed to
offer technologically advanced and accurate
instruments for Methane, LPG and Carbon
Monoxide detection in residential environment.
'PATROL' gas detectors are microprocessor based
and employ professional catalytic sensors for
Methane, LPG detection and electrochemical cells
for Carbon Monoxide.
These gas detectors comply with the European
standards concerning the safety of gases in
residential premises (EN50194 and EN50291)
TABELLA 1 ALLARMI GAS / TABLE 1 GAS ALARMS
MODELLO
MODEL GAS RILEVATO GAS DETECTED ALLARME 1 ALARM 1 ALLARME 2 ALARM 2 EU STANDARD
ALIMENTAZIONE
POWER SUPPLY
CATALIX
METANO o GPL
METHANE or LPG 5% LEL 10% LEL EN50194 230Vac or 12-24Vdc
CO DETECT
MONOSSIDO DI CARBONIO
CARBON MONOXIDE Vedere tabella a pag. 10 Refer to table at page 10 EN50291 230Vca or 12-24Vcc
TABELLA 2 CARATTERISTICHE ELETTRICHE / TABLE 2 ELECTRICAL FEATURES
Modelli e codici
Models and P/N CATALIX S2013ME
S2013GP
CATALIX
S2014ME
S2014GP
CO DETECT
S2015CO CO DETECT S2016CO
Alimentazione
Power supply 230 Vac 12-24Vdc 230 Vac 12-24Vdc
Assorbimento
Consumption 40 mA 150 mA 20 mA 100 mA
Portata relé
Contacts rating 8A, 250V 8A, 250V
8A, 250V 8A, 250V
Temperatura di funzionamento
Operating temperature -10°C ÷+45°C -10°C ÷+45°C -10°C ÷+45°C -10°C ÷+ 45°C
Temperatura di stoccaggio
Storage temperature. -20°C ÷+60°C -20°C ÷+60°C -20°C ÷+60°C -20°C ÷+ 60°C
Umidità
Relative humidity 15-90% RH 15-90% RH 15-90% RH 15-90% RH
Fusibile / Fuse 125mA 315mA 125mA 315 mA

MT2013 Rev.0 10/07/2008
Page 4 / 12
Istruzioni per l’installazione
Installation instructions
ATTENZIONE:
Leggere attentamente ed attenersi
scrupolosamente alle indicazioni
fornite.
L'INSTALLAZIONE DEL RILEVATORE DI GAS
NON ESONERA DALL'OSSERVANZA DI TUTTE
LE REGOLE PER L'INSTALLAZIONE E L'USO
DEGLI APPARECCHI A GAS, PER LA
VENTILAZIONE DEI LOCALI E PER LO SCARICO
DEI PRODOTTI DELLA COMBUSTIONE
PRESCRITTI DALLE NORME DI SICUREZZA UNI-
CIG E DALLE DISPOSIZIONI DI LEGGE
IL RIVELATORE NON DEVE ESSERE
INSTALLATO VICINO AD APPARECCHI DI
COTTURA, LAVELLI, ASPIRATORI, VENTILATORI
E DOVUNQUE LE CONDIZIONI AMBIENTALI
SIANO DIVERSE DA QUELLE DI
FUNZIONAMENTO PREVISTE E QUI INDICATE
ATTENTION:
Read carefully and strictly follow all the
instructions provided.
THE INSTALLATION OF A GAS DETECTOR
DOES NOT RELIEVE THE USER FROM
COMPLYING WITH ALL THE REGULATIONS
CONCERNING THE INSTALLATION AND USE OF
GAS EQUIPMENT, THE AMBIENT VENTILATION
AND FLUE GAS EXHAUSTING PRESCRIBED BY
THE SAFETY REGULATIONS IN FORCE IN EACH
COUNTRY.
THE DETECTOR SHOULD NOT BE INSTALLED
CLOSE TO COOKING APPLIANCES, SUCTION
BASINS, FANS AND IN AREAS WHERE
ENVIRONMENTAL CONDITIONS DIFFER FROM
THOSE RECOMMENDED AND SPECIFIED IN
THIS DOCUMENT.
AVVERTENZA
RIVOLGERSI A TECNICI AUTORIZZATI PER
L'INSTALLAZIONE, LA MANUTENZIONE ORDINARIA
E STRAORDINARIA.
DURANTE L'INSTALLAZIONE IL TECNICO
DOVRA' INDICARE LA DATA DI SOSTITUZIONE
SULLA TARGA POSTA SUL RIVELATORE.
LA SOSTITUZIONE DEVE AVVENIRE ENTRO 4
ANNI DALLA DATA D'INSTALLAZIONE.
ALLO SCADERE DEL PERIODO DI
FUNZIONAMENTO QUI DICHIARATO, SEGUIRE
LE PROCEDURE PER LA MESSA FUORI
SERVIZIO.
SI RICORDA CHE:
WARNING
INSTALLATION, ORDINARY AND EXTRAORDINARY
MAINTENANCE SHOULD ALWAYS BE CARRIED
OUT BY QUALIFIED TECHNICIANS.
AT THE MOUNTING PHASE, THE TECHNICIAN
WILL HAVE TO WRITE THE REPLACEMENT DATE
ON THE LABEL STUCK ON THE DETECTOR.
DETECTORS ARE TO BE REPLACED 4 YEARS
AFTER THE INSTALLATION.
ONCE THE ESTIMATED LIFETIME IS OVER,
DISPOSAL SHOULD BE CARRIED OUT IN
ACCORDANCE WITH THE INSTRUCTIONS
PROVIDED IN THIS DOCUMENT.
WE REMIND YOU THAT:
-IL RIVELATORE E' IDONEO SOLO PER LA
RIVELAZIONE DI GAS IN AMBIENTE
DOMESTICO.
-THIS GAS DETECTOR HAS BEEN DESIGNED
SOLELY TO BE EMPLOYED FOR
RESIDENTIAL USE
-IL RIVELATORE NON DEVE ESSERE
ESPOSTO AI RAGGI DIRETTI DEL SOLE -THE DETECTOR SHOULD NEVER BE EXPOSED TO DIRECT SUNLIGHT.
-IL RILEVATORE NON DEVE MAI ESSERE
VERNICIATO -THE
DETECTOR SHOULD NEVER BE
PAINTED

MT2013 Rev.0 10/07/2008
Page 5 / 12
Funzionamento Operation
Al momento della connessione dell’apparecchio alla
tensione di alimentazione si verifica quanto segue:
-il relè si porta immediatamente in sicurezza
eccitandosi (jumper J25 in posizione 2-3);
-per 90 secondi circa lo strumento è in fase di
riscaldamento e durante tale fase lo strumento non
è in grado di rilevare eventuali fughe di gas.
Al termine di questa fase deve rimanere acceso il
solo LED verde che indica il corretto funzionamento
dell’apparecchio.
Se quanto specificato non dovesse accadere
scollegare lo strumento e contattare il centro
d’assistenza.
Una situazione di ‘ALLARME 1’ si genera quando
la concentrazione di gas in ambiente supera il
livello indicato nella TABELLA 1. Il LED rosso si
accende e resta acceso fino al persistere in aria
della concentrazione di gas. E’ previsto un ciclo di
isteresi che impedisce alle segnalazioni di allarmi di
attivarsi e disattivarsi in un prossimità del punto di
allarme.
Una situazione di ‘ALLARME 2’ si genera quando
la concentrazione di gas in ambiente supera il
livello indicato nella TABELLA 1: sullo strumento si
accende il relativo LED rosso, si attiva il cicalino
interno a suono continuo e si attiva il relè (jumper
J24 in posizione 7-8). Tale condizione permane fino
al persistere in aria della concentrazione di gas.
E’ previsto un ciclo di isteresi che impedisce alle
segnalazioni di allarmi di attivarsi e disattivarsi in
prossimità del punto di allarme.
Una situazione di ‘FAULT’ (guasto) si genera
quando il sensore o qualche parte elettronica si
guasta: sullo strumento si accende il LED giallo
‘FLT’, interviene il cicalino e si attiva il relè (jumper
J24 in posizione 7-8).
In questo caso scollegare lo strumento e contattare
il centro d’assistenza.
Once the detector is connected to the power
supply, the following procedures occur:
-the relay enters in safety mode and energizes
(jumper J25 in position 2-3).
-for nearly 90 seconds the detector is in warm-up
phase and throughout this time it is unable to detect
gas leaks.
Once the warm up phase is over, ONLY the green
LED should be on to indicate that the detector is
properly working.
Should the above procedure not occur, please
disconnect the detector from the power supply and
contact a service center.
The 'ALARM 1’ condition occurs when the
environmental gas concentration exceeds the value
shown in TABLE 1. In this case, the red LED turns
on and remains active until the gas concentration
falls below the threshold. The detector has a
hysteresis function that prevents the alarms from
triggering and un-triggering close to the alarm
points.
The ‘ALARM 2’ condition occurs when the
environmental gas concentration is above the value
shown in TABLE 1. In this case, the red LED turns
on, the buzzer generates a continuous alarm and
the relay activates (jumper J24 position 7-8). This
condition is maintained until the concentration of
gas falls below the threshold.
The detector has a hysteresis function that prevents
alarms from triggering and un-triggering close to the
alarm point.
The ‘FAULT’ condition occurs when a failure or
problem occurs to the sensor or to any other
electronic part. This causes the yellow ‘FLT’ LED to
switch on and both the buzzer and the relay to
activate (jumper J24 position 7-8). If this condition
occurs, it is necessary to disconnect the detector
and have it serviced by a qualified service center.
l rilevatori sono inoltre dotati di una segnalazione
WD relativa al dispositivo di controllo del
microprocessore che si attiva in caso di anomalie di
funzionamento.
The detectors have a WD signaling for the
microprocessor control system that activates if
faults occur during operation.

MT2013 Rev.0 10/07/2008
Page 6 / 12
Attivazione Relè
Relay activation
Tramite i jumper J24 e J25 è possibile selezionare
l'attivazione del relè in base alla soglia d'allarme ed
al grado di sicurezza desiderato.
Si consiglia di non modificare la disposizione dei
jumper impostata dal fabbricante, poiché solo essa
garantisce la conformità alle norme europee.
Jumpers J24 and J25, allow setting the relay
intervention both considering the operating mode
and the alarm threshold.
We recommend not to modify the default factory set
configuration as this one assures compliance with
the EN standards.
Tramite il jumper J24 è possibile selezionare la
soglia d'allarme su cui far attivare il relè: Jumper J24 can be used to select the alarm threshold associated to the relay activation:
- Posizione 1-2 scatta il relè su Allarme 1 - Position 1-2 relay activates to Alarm 1
- Posizione 3-4 scatta il relè su Allarme 2 - Position 3-4 relay activates to Alarm 2
- Posizione 5-6 scatta il relè su Fault - Position 5-6 relay activates to Fault
- Posizione 7-8 scatta il relè su Allarme 2 o Fault
(posizione di default) - Position 7-8 relay activates to Alarm 2 or Fault (default configuration)
N.B.: Il buzzer si attiva solo con il jumper
posizionato su 7-8 e non è possibile impostarlo
diversamente.
N.B.: Buzzer activates only with jumper
positioned to 7-8 and cannot be set otherwise.
Tramite il jumper J25 è possibile selezionare la
modalità d’intervento del relè: Jumper J25 can be used to select the relay operating mode:
-in posizione 2-3 il relè è normalmente eccitato e
lavora in sicurezza positiva (configurazione di
default). Se si dovesse verificare un’ interruzione di
energia elettrica il relè si disattiva.
-Position 2-3, the relay is normally energized and
operates in positive safety mode (default
configuration). The relay deactivates when a
power failure occurs.
-in posizione 1-2 il relè è normalmente diseccitato e
commuta solo in caso di allarme.
-Position 1-2 the relay is normally de-energized,
thus it switches only if an alarm occurs.

MT2013 Rev.0 10/07/2008
Page 7 / 12
Posizionamento Positioning
Il corretto posizionamento del rivelatore di gas è
fondamentale per garantire un tempestivo
intervento in caso si verificasse una fuga di gas.
Il METANO è un gas infiammabile più leggero
dell'aria e, disperdendosi nell'ambiente, tenderà a
salire verso l'alto.
Il rilevatore dovrà essere collocato a 30 cm. dal
soffitto per ottenere un efficace intervento in caso di
fughe.
Il GPL è un gas infiammabile più pesante dell'aria e
tenderà a disperdersi nella parte bassa
dell'ambiente. Il rivelatore dovrà essere collocato a
30 cm. dal pavimento per ottenere un efficace
intervento in caso di fughe.
Il MONOSSIDO DI CARBONIO (CO) è un gas
tossico ed ha un peso specifico simile a quello
dell’aria.
Si consiglia di installare il rilevatore a 1.60 metri dal
pavimento.
The correct positioning of a gas detector is
fundamental to grant a prompt alarm intervention in
the event of a gas leakage.
METHANE is a flammable gas lighter than air and
tends to spread upwards to the highest part of the
room.
Mount the detector at 30 cm from the ceiling to
ensure an accurate intervention in case of gas
leaks.
LPG is a flammable gas heavier than air and tends
to spread downwards to the lower part of the room.
Mount the detector at 30 cm from the floor to
ensure an accurate intervention in case of gas
leaks.
CARBON MONOXIDE (CO) is a toxic gas with a
specific weight approximately equal to air's.
We recommend to have the detector installed at
1.60 meters from the floor.
Manutenzione e verifiche
Maintenance and inspection
Tutti i rilevatori ‘PATROL’ sono stati tarati in
fabbrica per il gas che devono rilevare.
Al momento dell’installazione non necessitano di
alcuna taratura.
Per eseguire un test funzionale sui modelli
CATALIX, si consiglia di avvicinare un batuffolo di
cotone imbevuto di alcool al sensore in modo da
simulare una rilevazione di gas.
Per il modello CO-DETECT è necessario l’ uso di
gas campione con una concentrazione intorno ai
400ppm.
Si consiglia di effettuare un controllo periodico, ogni
6 mesi, utilizzando miscele certificate di gas
campione, controllando l'avvenuta commutazione
del relè e l'accensione dei relativi LED di controllo.
Nota Bene: NON USARE GAS CONTENUTI
NELL ’ ACCENDINO PER ESEGUIRE
PROVE FUNZIONALI IN QUANTO TALE
GAS DANNEGGIA IRRIMEDIABILMENTE
IL SENSORE .
Durante la verifica periodica, si controlli che le
feritoie presenti sul corpo del rivelatore, atte a
permettere l'afflusso del gas al sensore, non siano
ostruite.
Nel caso pulire con un panno umido.
All ‘PATROL’ gas detectors have been factory
calibrated with the specific gas they have to detect.
They do not require specific calibrations after
installation.
To test the CATALIX detector’s correct functioning,
place a small cotton pad drenched with alcohol
close to the sensor in order to simulate gas
detection conditions.
For model CO-DETECT it is instead necessary to
use a gas sample with a concentration of nearly
400ppm.
Detectors should be inspected at regular intervals
of 6 months by using a certified mixture of sample
gas and by verifying that the relay and the related
control LEDs switch on.
Note: DO NOT USE THE GAS OF LIGHTERS
TO TEST THE OPERATION OF THESE
DETECTORS , AS THIS GAS WILL
IRRETRIEVABLY DAMAGE THE
SENSOR .
While performing this test, it is also advisable to
verify that the openings on the detector body, which
convey the gas flow to the sensor, are not
obstructed. If required, these openings can be
cleaned with a damp cloth.

MT2013 Rev.0 10/07/2008
Page 8 / 12
Informazioni sull’importanza di
rilevare gas esplosivi Information on the importance of detecting explosive gases
Il Limite Inferiore di esplosività (LIE)
I rilevatori di gas CATALIX sono stati realizzati per
rivelare gas metano e GPL in conformità alla
normativa Europea EN50194.
Perché possa accadere un’esplosione, sono
necessari tre fattori contemporaneamente presenti:
L'energia di accensione: per esempio una scintilla
o un fuoco libero
Il combustibile: un gas, una polvere, un vapore;
per esempio il metano
Il comburente: ossigeno o aria.
Ogni gas ha una propria curva di accensione; è
definito come Limite Inferiore di Esplosività (LIE o
LEL) la minima concentrazione di gas combustibile
in aria o ossigeno che in presenza di energia di
accensione potrà innescarsi e bruciare.

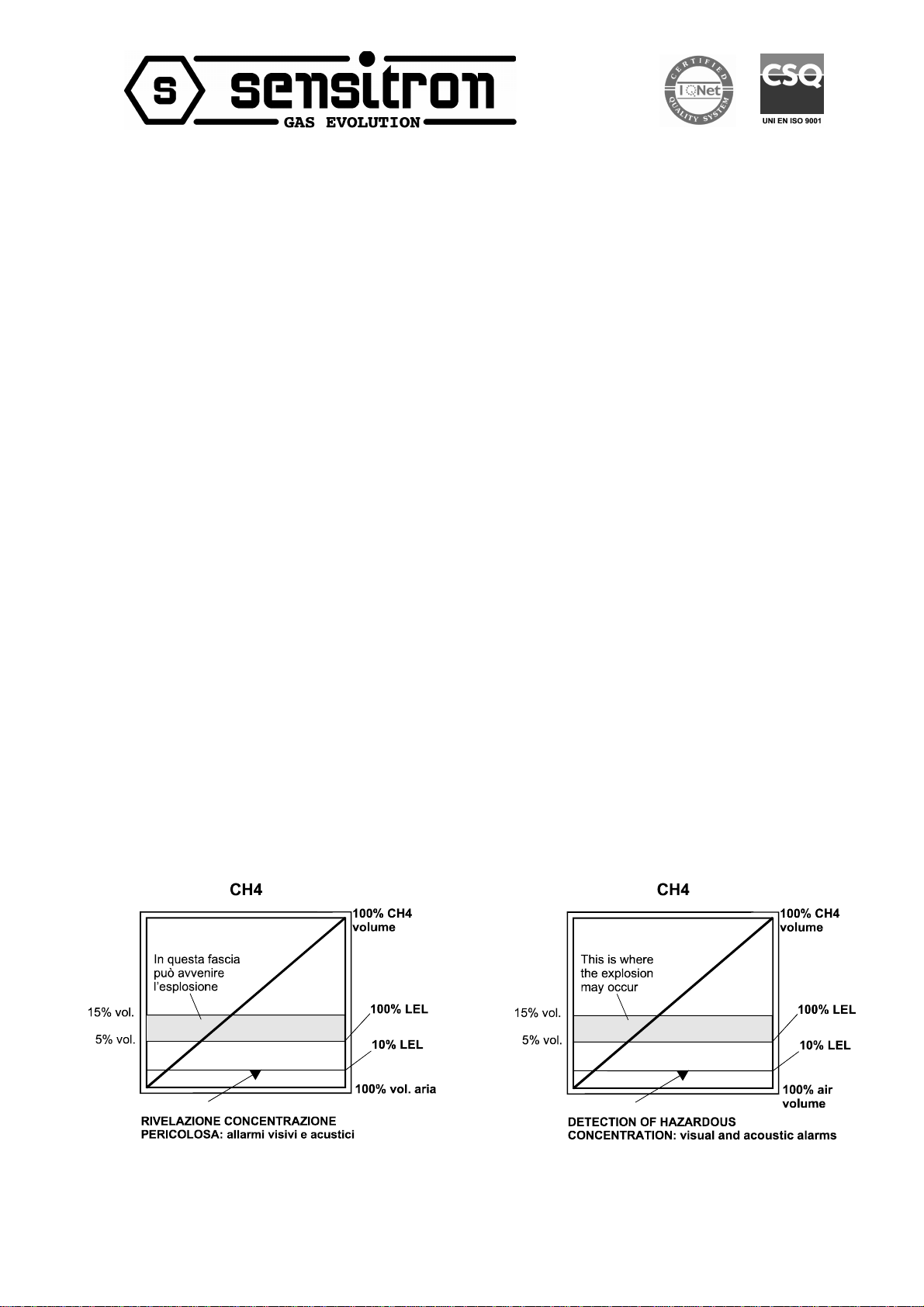

La figura rappresenta il comportamento del gas
metano (CH4).
Lower explosion limit (LEL)
CATALIX detectors are designed to detect
Methane and LPG as specified in the European
standard EN50194.
An explosion occurs when the following factors are
simultaneously present:
Ignition energy: for example a sparkle or flame
Fuel: gas, powder or vapor (for example Methane)
Comburent: Oxygen or air
Each gas has a specific ignition curve, which can
be defined as its lower explosion limit (LEL), i.e. the
minimum concentration of combustible gas in the
air or Oxygen that can catch fire and burn in the
presence of an ignition energy.
The figure below shows the behavior of Methane
gas (CH4).
In caso di allarme: If an alarm occurs:
In caso di allarme, mantenere la calma ed eseguire
quanto richiesto qui di seguito, non
necessariamente nell'ordine dato:
•-chiudere immediatamente il rubinetto del
contatore o della bombola
•-non accendere luci e non azionare
apparecchi elettrici
•-spegnere ogni fiamma libera
•-ventilare il locale
•-se non si individua rapidamente il motivo
della perdita di gas abbandonare
l’abitazione e dare l’allarme.
In case of alarm please keep calm and carry out the
following actions, not necessarily in the order given:
•turn off the gas supply at the gas main
control and/or the storage tank
•Do not switch on lights or electric
appliances
•Extinguish free flames
•Open doors and windows to increase
ventilation
•Leave the home and issue an alarm if it is
not possible to detect the cause of the gas
leak.

MT2013 Rev.0 10/07/2008
Page 9 / 12
Informazioni sulla tossicità del
monossido di carbonio (CO) Information on the toxicity of carbon monoxide (CO)
L'ossido di carbonio o monossido di carbonio (CO)
è un gas altamente tossico e di difficile percezione:
è incolore ed inodore e pertanto non avvertibile da
sensi quali l’olfatto e la vista.
Sebbene il monossido di carbonio sia anche
esplosivo, lo si considera in genere per la
pericolosità apportata dalla sua tossicità, in quanto
causa avvelenamento o soffocamento.
Quando si respira, l'emoglobina contenuta nel
sangue (Hb) forma un legame chimico con
l'ossigeno assorbito dai polmoni, formando
molecole di ossiemoglobina (HbO
2
). Queste
molecole sono vitali al fabbisogno energetico
dell'organismo poiché sono il veicolo dell’ ossigeno
nel nostro sangue.
Se nell'aria vi è presenza di monossido di carbonio,
respirando si formano immediatamente molecole di
carbossiemoglobina, ed essendo il legame tra
monossido di carbonio con Hb più forte del legame
tra ossigeno e Hb di circa 200 volte, la formazione
di molecole di HbO
2
è ostacolata e non vi è più
trasporto di ossigeno ai polmoni.
L'assorbimento intensivo di monossido di carbonio
blocca quest’apporto indispensabile alla vita e può
dar luogo inizialmente a cefalee, perdita di
coscienza ed infine morte per asfissia. Per questa
ragione il monossido di carbonio è più pericoloso
per i bambini, gli infermi e per chi ha problemi di
circolazione o di cuore che per adulti sani.
L'avvelenamento può avvenire sia respirando una
grande quantità di monossido di carbonio per breve
tempo sia respirandone una piccola quantità per
molte ore.
Per questo motivo elevate concentrazioni di
monossido di carbonio in un ambiente di piccole
dimensioni possono diventare pericolose.
‘CO-DETECT’ è stato realizzato per rilevare la
concentrazione in aria del CO. Il rilevatore utilizza
una cella elettrochimica in grado di rilevare con
estrema precisione anche piccole quantità di CO; è
inoltre insensibile ad altri gas o vapori pertanto non
subisce interferenze e non segnala falsi allarmi.
Carbon Oxide or Monoxide (CO) is an extremely
toxic gas and hardly detectable by human senses: it
is colorless and odorless and, as such, cannot be
seen or smelt.
Although Carbon Monoxide is also explosive, it is
generally regarded as being more dangerous
because of its toxicity or in other words because it
can cause poisoning or suffocation.
During breathing, the hemoglobin in the blood (Hb)
forms a chemical bond with the oxygen absorbed
by the lungs. The resulting oxyhemoglobin
molecules (HbO
2
) represent an essential source of
energy for the human body because they circulate
the oxygen present in the blood.
The presence of Carbon Monoxide in the air causes
the immediate formation of molecules of
carboxyhemoglobin, because the bond between
Carbon Monoxide and Hb is stronger than the one
between Oxygen and Hb by approximately 200
times. This situation prevents the formation of HbO
2
molecules and thus also the conveyance of oxygen
to the lungs.
Long term exposure to Carbon Monoxide inhibits
the conveyance of Oxygen thus initially causing
headaches, then unconsciousness and death by
asphyxia. This explains why Carbon Monoxide is
considered more hazardous for children, disabled
people and anyone suffering from circulation or
hearth diseases than healthy adults.
Poisoning can occur when breathing both large
amounts of Carbon Monoxide for long periods of
time and small amounts for several hours.
This is why a small room with high concentrations
of Carbon Monoxide can become particularly
hazardous.
‘CO-DETECT’ is designed to detect the
concentration of CO in the air. The detector
employs an electrochemical cell to accurately
detect even small amounts of CO. Being insensitive
to other gases or vapors, it is not affected by
interferences and does not generate false alarms.

MT2013 Rev.0 10/07/2008
Page 10 / 12
EN 50291 EN 50291
La norma europea EN 50291 stabilisce le
specifiche relative ai requisiti minimi per la
rivelazione di CO in ambiente domestico.
Sulla base di tale norma è stato realizzato il
rilevatore ‘CO-DETECT’.
Nella tabella qui di seguito, sono riportate le
modalità d’intervento dell’ALLARME 2 del rilevatore.
The European Norm EN 50291 specifies the
minimum requirements for the detection of Carbon
Monoxide in residential environment.
'CO-DETECT' has been designed to fully comply
with this standard.
The table here below shows the ALARM 2
intervention mode provided by the detector.
CONCENTRAZIONE ‘CO’ ALLARME ENTRO
'CO' CONCENTRATION
ALARM ENABLED IN
50 ppm 75 minuti 50ppm 75 minutes
100 ppm 25 minuti 100ppm 25 minutes
300 ppm Immediata 300ppm Immediate
In caso di allarme: If an alarm occurs:
In caso di allarme, mantenere la calma ed eseguire
quanto richiesto di seguito, non necessariamente
nell'ordine dato:
•chiudere immediatamente il rubinetto del
contatore o della bombola
•ventilare il locale
•spegnere lo scaldabagno, la stufa o il
camino
•contattare un tecnico per individuare la
causa
In case of alarm please keep calm and carry out the
following actions, not necessarily in the order given:
•turn off the gas supply at the gas main
control and/or the storage tank
•open doors and windows to increase
ventilation
•turn off any fuel burning appliances, gas
boilers, stoves, or fire places
•apply to a technician to detect the reasons.

MT2013 Rev.0 10/07/2008
Page 11 / 12
Cablaggio Electric Wiring
N
PER STRUMENTI ALIMENTATIA 230Vca
(FOR DETECTORS POWERED AT 230 Vac)
PER STRUMENTI ALIMENTATI A12Vcc
(FOR DETECTORS POWERED AT 12 Vdc)
L -
Jp25
RELE’ NORMALMENTEDISECCITATO/
RELAYNORMALLYDEACTIVATED
RELE’ NORMALMENTEECCITATO/
RELAYNORMALLYACTIVATED
Jp25
Jp24
3 2 1
3 2 1
1
2
4
6
8
3
5
7
Jp24
Posizione 7-8 relè attivato per Allarme 2
e Fault (posizione di default)
Position 7-8 relay activated to Alarm 2
and Fault (default position)
Il buzzer si attiva solo con il jumper
posizionato su 7-8
The internal buzzer activates only with jumper
positioned to 7-8
+

MT2013 Rev.0 10/07/2008
Page 12 / 12
Tagliando di GARANZIA per la
modalità di riparazione WARRANTY coupon for repairing
Da compilarsi a cura dell'installatore To be completed by the installation engineer
La garanzia sui prodotti Sensitron è valida un anno
dalla data di fabbricazione riportata sul prodotto. Si
intende valida comunque per un anno dalla data di
installazione, purché la stessa avvenga entro i
dodici mesi successivi la data di fabbricazione.
Fanno fede il timbro e la data posti dall’installatore
sul presente modulo, che l’utilizzatore dovrà
debitamente conservare e rendere allo stesso in
caso di verifiche funzionali e riparazioni.
Warranty on Sensitron products is valid 1 year from
the manufacturing date placed on the product and it
is extended of one year from the date of the
installation on condition that the installation is
performed within the first year of life of the product.
As proof will be considered the stamp and date of
the installer placed on the present coupon which is
to be duly kept by the user and returned to the
installer in case of any working tests and repairs.
Nota Bene: si evidenzia che per i componenti
deperibili installati sui prodotti (sensori, batterie
tampone in genere), la garanzia di cui sopra è
comunque vincolata e limitata ai termini di garanzia
dichiarati dalla casa costruttrice.
ATTENTION: Please be aware that all perishables
installed in our products (sensors, buffer batteries,
etc.) benefit only of the warranty conditions stated
by the original manufacturer.
Data d’installazione:
Date of installation:
Modello:
Model:
Numero di matricola:
Serial Number:
Data di sostituzione *
Date of replacement *
Timbro installatore:
Installing company Stamp:
Firma installatore:
Installing Engineers’ signature:
* Sostituire il rivelatore 4 anni dopo l'installazione / Replace the detector 4 years after installation
SENSITRON S.r.l., allo scopo di migliorare i propri prodotti, si
riserva il diritto di modificare le caratteristiche tecniche o
estetiche in qualsiasi momento e senza alcun preavviso.
In the effort to supply better products SENSITRON S.r.l. retains
the right to amend the technical specification or design at any
time and without prior notice.
Per maggiori informazioni contattare For more information contact:
SENSITRON S.r.l.
MILANO - ITALY Tel. 0039 - 02 - 935.48.155 Fax: 0039 - 02 - 935.48.089
