Servodan 54-275 Manual

54Y275_03_R2_051215KOE
Servodan A/S •DK-6400 Sønderborg
Tel.: [phone] • Fax: [phone]
www.servodan.dk •E-mail: [email protected]
Advarsel: Indbygning og montering af elektriske apparater
må kun foretages af aut. elinstallatør.
Ved fejl eller driftforstyrelser kontakt den aut. elinstallatør.
! Ret til ændringer forbeholdes !
Warning: Installation and assembly of electrical equipment
must be carried out by qualified electricians.
Contact a qualified electrician in the event of fault or
breakdown.
! Reserving the right to make changes !
Achtung: Einbau und Montage elektrischer Geräte dürfen
nur durch Elektrofachkräfte erfolgen.
Wenden Sie sich bei Störungen bzw. Ausfall an einen
Elektrofachkraft.
! Änderungen vorbehalten !
Avertissement : L’installation et le montage d’appareils
électriques doivent exclusivement être exécutés par un
électricien agréé.
En cas de défaut ou de perturbation du fonctionnement,
contacter un installateur électricien agréé.
! Sous réserve de modifications !
1(5)
Opto Sensor PIR
54-275
80
80
48
1540
2
14
54-275
PIR
NPN
2
14
54-275
PIR
NPN

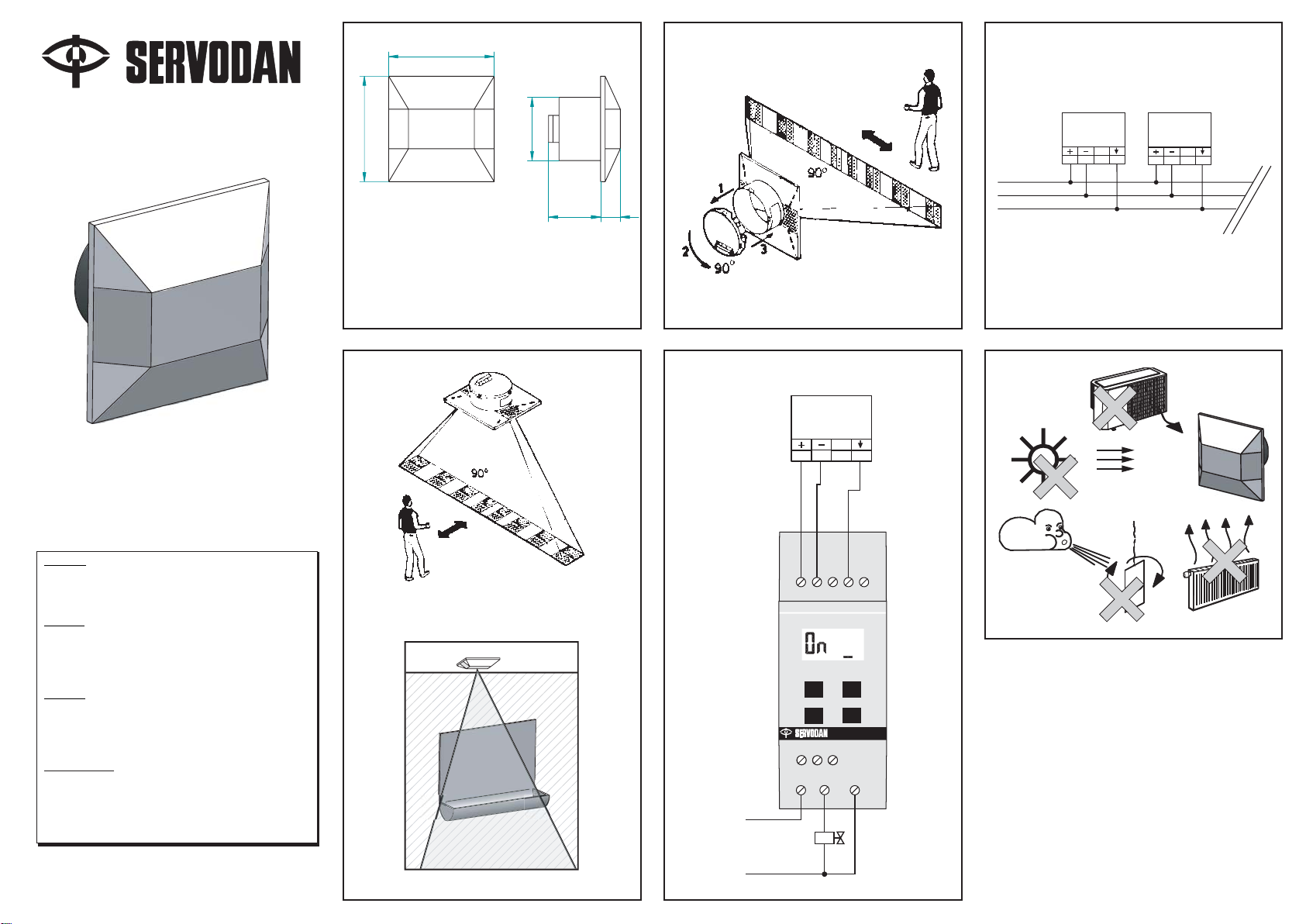

Fig. 2 Fig. 3a
Fig. 1 Fig. 3 Fig. 4
36-071 Minilux Control
Test
Mode Set +
Off
delay T1 T2 Test
Set -
Relay
B
123
23
B
D
45
D
1
CC
123
Opto sensor
54-275
L
N
Y
2
14
PIR
NPN

2(5)

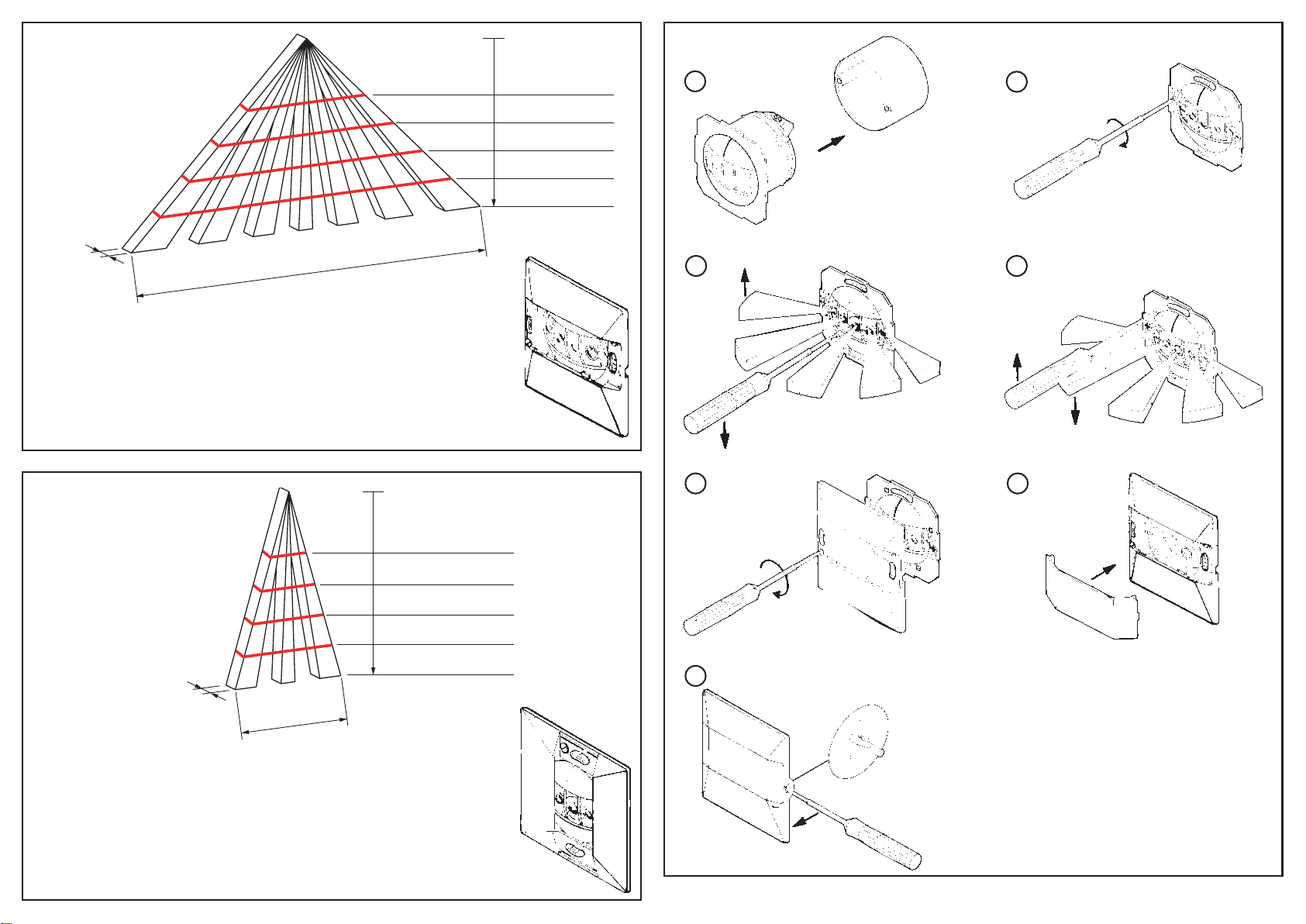

~3,8m / 40°
~0,5m
1m = 0,8m x 0,1m
2m = 1,5m x 0,2m
3m = 2,3m x 0,3m
4m = 3,1m x 0,4m
5m = 3,8m x 0,5m
~10m / 90°
~0,5m
1m = 2m x 0,1m
2m = 4m x 0,2m
3m = 6m x 0,3m
4m = 8m x 0,4m
5m = 10m x 0,5m
AB
C D
E F
G
Fig. 5
Fig. 6
Fig. 7

3(5)
DK
Opto Sensor PIR 54-275
Monterings- og betjeningsvejledning
1.Anvendelse
Opto Sensor PIR 54-275 anvendes i forbindelse med
Minilux Control 36-071 til skyllestyring.
Områder der med fordel kan anvende 54-275:
- Toiletter
2. Funktion
Opto sensor PIR 54-275 har ikke indbygget lyssensor.
Når Opto Sensor PIR 54-275 registrerer bevægelse,
åbner Minilux Control 36-071, magnetventilen til
skylleanlægget. Magnetventilen lukker automatisk
efter en forudbestemt periode, når Opto Sensor PIR
54-275 ikke registrerer aktivitet i dækningsområdet.
3. Installation
Placering:
Sensoren reagerer på varme og bevægelse i forhold
til omgivelserne.
Sensorerne er mest følsomme når bevægelser (gå-
retning) sker skråt eller på tværs af “strålerne”.
Fig. 1 og 2
Undgå placering tæt på “varmekilder”: el-radiatorer,
ventilationsanlæg, uroer og lignende. Dette kan give
uønskede aktiveringer. Fig. 4.
Åbning af sensor. Indsæt skruetrækker i udsparing
og drej. Fig. 7G
Montering:
Sensorerne er beregnet til montering i Euroformat-
dåse. Fig. 7A - 7F
Tilslutning:
Eksempel af tilslutning, Fig. 3.
Parallelle forbindelse af sensorer (max. 8 stk.) Fig. 3a.
Max. ledningslængde til Minilux Control: 200 m med
2 x 2 x 0,6 mm.
4. Indstilling
Efter spændingstilslutning er PIR-Sensorer
funktionsklare efter 1-2 min. (opvarmningstid).
Rækkevidden ved henholdsvis 90° og 40° er vist i
Fig. 5 og 6
5. Problemløsning
6. Vedligehold
Snavs påvirker sensorens funktion og sensorens
linse skal derfor holdes ren. Til rengøring anvendes
en fugtig klud. Anvend vand tilsat alm. rengørings-
middel. Undgå at trykke hårdt på linsen i fronten.
Er linsen eller andre dele af sensoren defekte skal
denne udskiftes.
7. Tekniske data
Indgang:
Forsyningsspænding....................... 24VDC ±10%
Effektforbrug:
Worst case....................................... <5mA (24VDC)
Standby............................................ <3mA (24VDC)
Udgang:
Max. strømbelastning...................... 50mA (24VDC)
Udgangssignal................................. ON/OFF, NPN
Performance:
Rækkevidde..................................... 90°, 5m
Kapslingsgrad.................................. IP 20
Omgivelsestemp. ............................ -20°C..+50°C
Godkendelser:
CE iht. .............................................. EN 60669-2-1
Problem:
Opto Sensor PIR 54-275 tænder ikke 1. Forkert tilslutning 1. Kontroller at sensoren er tilslutte iht. fig. 3
2. Sensoren får ingen forsyning
(24V på klemme 1 og 2) 2. Kontroller at Controleren er tilsluttet korrekt.
Ingen / dårlig detektering ved gå-test 1. Forkert placering 1. Placer sensoren som angivet i fig. 1, 2, 5 og 6
2. Linsen er tildækket / snavset eller defekt 2. Fjern tildækningen / rengør sensoren som
beskrevet i pkt. 6.
Er linsen defekt skal sensoren udskiftes.
Mulig årsag: Løsningsforslag:
8. Tilbehør
Minilux Control................................. 36-071
Dåse til:
- indmuring ...................................... 54-903
- pladevæg....................................... 54-904
- frembygning .................................. 54-905
Vinkelbeslag til 54-905.................... 54-906

4(5)
GB
Opto Sensor PIR 54-275
Fitting and operating instructions
1.Application
The Opto Sensor PIR 54-275 is used in connection
with the Minilux Control 36-071 for flushing systems.
Areas where 54-275 can be of benefit:
- Toilets
2. Function
The Opto sensor PIR 54-275 does not have an in-
built light sensor
When Opto Sensor PIR 54-275 detects movement
the Minilux Control 36-071 opens the solenoid valve
of theflushing system. The valve is turned off
automatically after a preset period, when the Opto
Sensor PIR 54-270 does not detect activity in the
coverage area.
3. Installation
Location:
The sensor respond to heat and movement in
relation to the surroundings.
The sensors are most sensitive when movements
(direction of walking) take place diagonally or across
the “beams”. Figs. 1 and 2
Avoid locating close to “heat sources”: electric
radiators, ventilation systems, mobiles, etc. These
can cause unwanted activation. Fig. 4
To open the sensor: Insert screwdriver into recess
and turn. Fig. 7G.
Fitting:
The sensors are designed to be fitted in a Euroformat
box. Figs. 7A-7F
Connection:
Example of connection, Fig. 3.
Parallel connection of sensors (max. 8), Fig. 3a.
Max. length of cable to Minilux Control: 200 m with
2 x 2 x 0.6 mm.
4. Settings
After connection to the power supply, PIR Sensors
are ready for operation after 1-2 min. (warm-up time).
The range at 90° and 40° respectively is shown in
Figs. 5 and 6
5. Troubleshooting
6. Maintenance
Dirt affects the operation of the sensor and the
sensor’s lens must therefore be kept clean. Use a
damp cloth for cleaning. Use water with a standard
detergent. Avoid pressing hard on the lens in the
front.
If the lens or other parts of the sensor are defective,
the sensor must be replaced.
7. Technical data
Input:
Supply voltage................................. 24VDC ±10%
Power consumption:
Worst case....................................... <5mA (24VDC)
Standby............................................ <3mA (24VDC)
Output:
Max. current load ............................ 50mA (24VDC)
Output signal ................................... ON/OFF, NPN
Performance:
Range .............................................. 90°, 5m
Protection class............................... IP 20
Ambient temp. ................................. -20°C..+50°C
Approvals:
CE accordig to................................. EN 60669-2-1
Problem:
Opto Sensor PIR 54-275 fails to switch on 1. Incorrect connection 1. Check that the sensor is connected as shown in
Fi
g
. 3
2. The sensor does not receive any power supply
(
24V on terminals 1 and 2
)
2. Check that the Controller is connected correctly.
No/poor detection in walk test 1. Incorrect location. 1. Position the sensor as shown in Figs. 1, 2, 5 and
6
2. The lens is covered/dirty or defective 2. Remove the cover/clean the sensor as described
in item 6. If the lens is defective, the sensor must
be replaced.
Possible cause: Proposed solution:
8. Accessories
Minilux Control................................. 36-071
Box for:
- brickwork ....................................... 54-903
- plasterboard wall........................... 54-904
- surface mounting .......................... 54-905
Angle hinge for 54-905 ................... 54-906

5(5)
D
Opto Sensor PIR 54-275
Montage- und Bedienungsanleitung
1.Anwendung
Der Opto Sensor PIR 54-275 dient in Verbindung mit
dem Minilux Control 36-071 zur automatischen
Spülung.
Bereiche, in denen sich eine 54-275 sinnvoll
einsetzen lässt:
- Toiletten
2. Funktion
Der Opto Sensor PIR 54-275 hat keinen eingebauten
Lichtsensor
Wenn der Opto Sensor PIR 54-275 Bewegung
registriert öffnet der Minilux Control 36-071 das
Magnetventil für die Spülung. Dieses schaltet sich
nach einer vorgegebenen Dauer wieder aus, wenn
der Opto Sensor PIR 54-275 im Erfassungsbereich
keine Bewegung registriert.
3. Installation
Platzierung:
Die Sensoren reagieren auf Wärme und Bewegung
in der Umgebung.
Die Sensoren reagieren am empfindlichsten, wenn
Bewegung (Gehrichtung) schräg bzw. quer zu den
“Strahlen” erfolgt, Abb. 1 und 2.
Platzierung unweit von “Wärmequellen” sollte
vermieden werden, z. B. E-Heizkörper,
Lüftungsanlagen, Mobilés o. Ä. Dies kann zu
unbeabsichtigtem Auslösen des Geräts führen,Abb. 4.
Öffnen des Sensors: Einen Schraubendreher in die
Aussparung stecken und drehen, Abb. 7G.
Montage:
Der Opto Sensor ist für die Montage in Euroformat-
Dosen vorgesehen, Abb. 7A - 7F.
Anschluss:
Anschlussbeispiel, Abb. 3.
Parallelschaltung von Meldern (max. 8 Stck.) Abb. 3a.
Max. Kabellänge zu Minilux Control: 200 m mit
2 x 2 x 0,6 mm.
4. Einstellung
Nach Zuschaltung der Spannung sind PIR-Melder
nach 1-2 Min. betriebsbereit (Aufwärmzeit).
Die Reichweite bei 90° bzw. 40° ergibt sich aus Abb.
5 und 6.
5. Problemlösung
6. Wartung
Schmutz beeinträchtigt die Funktionsfähigkeit des
Melders; die Linse muss daher sauber gehalten
werden. Zum Reinigen einen feuchten Lappen
benutzen. Verwenden Sie Wasser mit einem
handelsüblichen Reinigungsmittel. Nicht hart gegen
die Linsenfront drücken.
Sind Linse oder andere Teile des Melders defekt,
muss der Melder ausgetauscht werden.
7. Technische Daten
Eingang:
Versorgungsspannung .................... 24 VDC ±10%
Leistungsaufnahme
Worst case....................................... <5 mA (24 VDC)
Standby............................................ <3 mA (24 VDC)
Ausgang:
Max. Strombelastung ...................... 50 mA (24 VDC)
Ausgangsschalter............................ ON/OFF, NPN
Performance:
Reichweite ....................................... 90°, 5 m
Schutzart ......................................... IP 20
Umgebungstemp. ............................ -20°C...+50°C
Zulassungen:
CE gemäß ....................................... EN 60669-2-1
8. Zubehör
Minilux Control................................. 36-071
Dose für:
- gemauerte Wand........................... 54-903
- Plattenwand .................................. 54-904
- Vorbau ........................................... 54-905
Winkelbeschlag für 54-905 ............. 54-906
Problem:
Opto Sensor PIR 54-275 schaltet nicht ein 1. Anschluss falsch vorgenommen 1. Sicherstellen, dass Melder gem. Abb. 3
angeschlossen ist
Melder ohne Versor
g
un
g
(
24 V an Klemme 1 und 2
)
Keine / schlechte Erkennun
g
beim Gehtest 1. Platzierun
g
falsch 1. Melder wie in Abb. 1, 2, 5 und 6 platzieren
2. Linse verdeckt / verschmutzt oder defekt 2. Ursache des Verdecktseins beseitigen / Linse
reinigen wie in Pkt. 6 angegeben. Bei defekter
Linse den Melder austauschen
Mögliche Ursache: Abhilfemöglichkeit:
2. 2. Sicherstellen, dass Controller korrekt
angeschlossen ist
