KSM9
Thank you for selecting the KSM series from Shure.
Over 85 years of audio experience has contributed to making this one of the finest
microphones available.
If you have any questions not answered in this guide, please contact Shure Applications Engineering at
847-600-8440, Monday through Friday, from 8:00 am to 4:30 pm, CST. In Europe, call 49-7262-92490.
In Asia, call 852-2893-4290. Our web address is www.shure.com.
SHURE INCORPORATED

4
Features
• Dual 3/4" gold layered, low-mass Mylar®
diaphragms provide superior frequency
response and proximity control
• Dual polar patterns (cardioid and
supercardioid) for maximum flexibility in a
wide variety of performance applications
• Class A, discrete, transformerless
preamplifier for transparency, extremely
fast transient response and no crossover
distortion, while minimizing harmonic and
inter-modulation distortions
• Advanced suspension shock mount system
that isolates cartridge from handling and
stand noise
• Subsonic filter eliminates rumble from
mechanical vibration below 17 Hz
• Premium electronic components, including
gold-plated internal and external connectors
• Integrated three-stage "pop" protection grille
reduces plosives, wind, and other breath
noise
Performance Characteristics
• Extremely uniform polar response
• Extended frequency response
• Minimal self-noise
• Exceptional low-frequency reproduction
• Able to withstand high SPLs
• High output level
• No crossover distortion
• Superior common-mode rejection and
suppression of radio frequency interference
(RFI)
Model Variations
The KSM9 series consists of two models fea-
turing unique, switchable polar patterns and a
variety of finishes.
KSM9HS: Features hypercardioid and subcar-
dioid polar patterns with a black finish.
KSM9: Features cardioid and supercardioid
polar patterns with a charcoal-gray or cham-
pagne finish.
Applications
The KSM9 is designed to capture and control
the detailed sonic nuances of critical studio
performance, while withstanding the punish-
ment of professional live sound reinforcement.
The frequency response of the two patterns are
nearly identical, allowing performers to easily
adapt to any venue.
The cardioid pick-up pattern is ideal in live
performances for musicians with in-ear moni-
tors, providing a warm, full sound. This setting
provides excellent gain before feedback, with
minimal off-axis coloration.
The supercardioid pick-up pattern provides
maximum sound isolation and is ideal for ap-
plications in which there are high levels of
ambient noise, or where multiple instruments or
vocalists are close together.
General Description
Consistent with legendary Shure microphone
innovation, the KSM9 is the first handheld con-
denser with dual diaphragms and variable polar
patterns. As a premium vocal microphone, the
KSM9 captures vocal subtlety with extraordi-
nary detail to deliver clear articulation, func-
tional flexibility and precise vocal reproduction
for live performance. Transformerless, Class
A preamplifier circuitry and dual, gold-layered
diaphragms capture a transparent sound, re-
vealing every nuance and subtlety in a vocal
performance. The KSM9 uses an advanced
suspension shock mount to virtually eliminate
handling noise even in the most demanding live
environments.

5
Operation
Proximity Effect
Directional microphones progressively boost bass frequencies as the microphone is placed closer
to the source. This phenomenon, known as proximity effect, can be used to create a warmer, more
powerful sound. However, it usually requires the vocalist to maintain a consistent distance from the
microphone in order to avoid changing the low-frequency response.
The dual-diaphragm design of the KSM9 helps to control and minimize proximity effect, resulting in a
more uniform low-frequency response. This allows the performer to move closer or further from the
microphone with minimal changes in sound quality.

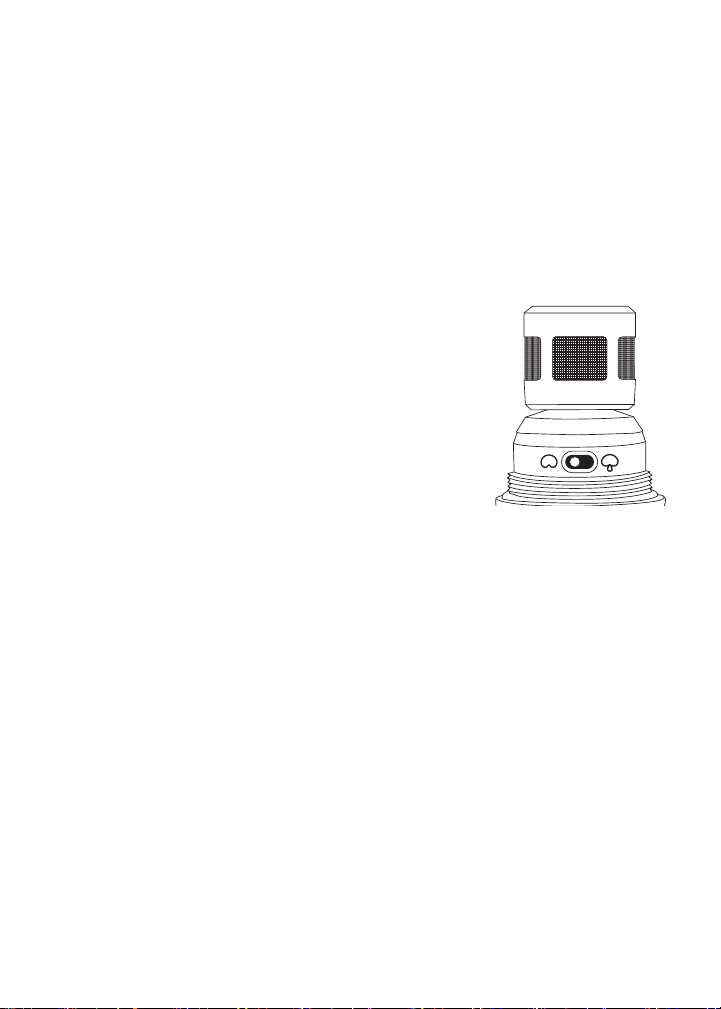

Selecting a Polar Pattern
Cardioid: Captures sound directly in front of the microphone and
has the greatest rejection 180 degrees toward the rear. A cardioid
pattern has a wider coverage angle, resulting in increased off-axis
pickup. This is the most common pattern in studio recording and
live-sound applications.
Supercardioid: Captures sound directly in front of the microphone
and has the greatest sound rejection at points 120 degrees toward
the rear of the microphone. A supercardioid pattern has a narrower
coverage angle of 115 degrees, resulting in increased off-axis re-
jection. This pattern is ideal for loud environments or applications
when sound sources are very close together.
Power Requirements
This microphone requires phantom power and performs best with a 48 V DC supply (IEC-61938),
but it can operate with supplies as low as 11 V DC. Most modern mixers provide phantom power and
require the use of a balanced microphone cable: XLR-to-XLR or XLR-to-TRS.
Load Impedance
Maximum SPL capability, output clipping level, and dynamic range vary with the input load imped-
ance of the preamplifier to which the microphone is connected. Shure recommends a minimum input
load impedance of 1000 Ohms. Most modern microphone preamplifiers meet this requirement. Higher
impedance results in better performance for these specifications.
Integral Pop Filter
The microphone grille consists of 3 separate mesh layers that act as an integral pop filter. This helps
reduce wind and breath noise. Depending on the performer, an external pop-protection screen or
windscreen may be necessary when close-miking vocalists.

6
Furnished Accessories
Carrying Case AK9C
Microphone Clip A25E
Replacement Parts
Grille, Champagne RPM260
Grille, Charcoal RPM262
KSM9 Cartridge RPM160
Switch Circuit Board Assembly RPM462
Preamp Circuit Board Assembly RPM460
Optional Accessories
Foam Windscreen A85WS
Accessories and Parts
Certifications
Eligible to bear CE Marking. Conforms to
European EMC Directive 2004/108/EC. Meets
Harmonized Standards EN55103-1:1996 and
EN55103-2:1996, for residential (E1) and light
industrial (E2) environments.
The CE Declaration of Conformity can be
obtained from: www.shure.com/europe/
compliance
Authorized European representative:
Shure Europe GmbH
Headquarters Europe, Middle East & Africa
Department: EMEA Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Germany
Phone: [phone]
Fax: [phone]
Email: [email protected]

150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz

7
Cartridge Type Electret Condenser
Polar Pattern Cardioid, Supercardioid (selectable)
Frequency Response 50 to 20,000 Hz
Output Impedance 150 Ω
Sensitivity
open circuit voltage, @ 1 kHz, typical
–51 dBV/Pa[1] (2.8 mV)
Maximum SPL
1 kHz at 1% THD[2]
2500 Ω load: 152 dB
1000 Ω load: 152 dB
Signal-to-Noise Ratio[3] 72 dB
Dynamic Range
@ 1 kHz
2500 Ω load: 130 dB
1000 Ω load: 130 dB
Clipping Level
20 Hz to 20 kHz, 1% THD
2500 Ω load: 6.7 dBV
1000 Ω load: 6 dBV
Self Noise
equivalent SPL, A-weighted, typical
22 dB SPL-A
Common Mode Rejection
10 to 100,000 kHz
≥60 dB
Connector Three-pin professional audio (XLR), male,
balanced
Polarity Positive pressure on diaphragm produces
positive voltage on pin 2 with respect
to pin 3
Power Requirements 11–52 V DC[4] phantom power
(IEC-61938)
5.2 mA, maximum
Net Weight 300 g (10.6 oz.)
[1] 1 Pa=94 dB SPL
[2]THD of microphone preamplifier when applied input signal level is equivalent to car-
tridge output at specified SPL
[3]S/N ratio is the difference between 94 dB SPL and equivalent SPL of self noise,
A-weighted
[4]All specifications measured with a 48 Vdc phantom power supply. The microphone
operates at lower voltages, but with slightly decreased headroom and sensitivity.
KSM9
7.5 in.
191 mm
1.918 in.
49 mm
Specifications

8

9
®
KSM9
Merci d'avoir choisi la série KSM de Shure.
Plus de 85 ans d’expérience de la prise de son ont permis de créer ce microphone, l'un des
plus aboutis du marché.
Si ce guide n’apporte pas les réponses à certaines de vos questions, contacter le service clientèle
Shure au 847-600-8440, aux États-Unis, du lundi au vendredi, de 8h à 16h30 (heure du Centre). En
Europe, appeler le 49-7262-92490. En Asie, appeler le 852-2893-4290. Notre adresse Web est la
suivante : www.shure.com.
SHURE INCORPORATED

10
Caractéristiques
• Double diaphragme de 3/4 po en Mylar®
de faible masse, à couche d'or, pour une
réponse en fréquence et un contrôle de
l'effet de proximité inégalés
• Double directivité (cardioïde et
supercardioïde) pour une flexibilité maximale
quelle que soit l'application
• Le préamplificateur discret, sans
transformateur, de classe A, assure la
transparence, une réponse transitoire
extrêmement rapide et une absence de
distorsion de croisement, tout en réduisant
au minimum les distorsions harmoniques et
d’intermodulation.
• Système perfectionné de silentbloc à
suspension élastique isolant la capsule des
bruits de manipulation et de ceux provenant
du pied de micro
• Un filtre subsonique élimine le ronflement
dû aux vibrations mécaniques en dessous
de 17 Hz
• Composants électroniques haut de gamme,
incluant des connecteurs internes et
externes plaqués or
• La grille intégrée de protection anti-bruit à
trois étages réduit les plosives, le bruit dû
vent et les autres bruits de respiration
Caractéristiques des
performances
• Réponse polaire extrêmement régulière
• Réponse en fréquence étendue
• Niveau minimal de bruit propre
• Reproduction des basses fréquences
exceptionnelle
• Capacité de résister à des niveaux SPL
élevés
• Niveau de sortie élevé
• Aucune distorsion de croisement
• Rejet en mode commun et suppression des
parasites haute fréquence exceptionnels
Variantes
La série KSM9 comprend deux modèles offrant
des courbes de directivité permutables uniques
et différents finis.
KSM9HS : Courbes de directivité hypercar-
dioïde et subcardioïde et fini noir.
KSM9 : Courbes de directivité cardioïde
et supercardioïde et fini gris anthracite ou
champagne.
Applications
Le KSM9 est conçu pour capter et contrôler
toutes les nuances du son lors des enregistre-
ments délicats en studio, tout en étant suffisam-
ment robuste pour affronter les rigueurs de la
tournée. Les deux directivités ont une réponse
en fréquence pratiquement identique, ce qui
permet aux utilisateurs de s'adapter à n'importe
quel lieu de spectacle.
La configuration cardioïde est idéale lors des
spectacles en direct pour les musiciens utilisant
des systèmes de retour personnel, offrant un
son chaud et riche. Ce réglage offre un gain
excellent avant Larsen, avec une coloration
sonore hors axe minimum.
La directivité supercardioïde offre une isolation
acoustique maximale et est idéale pour les ap-
plications où existent des niveaux élevés de
bruit ambiant, ou si plusieurs instruments ou
chanteurs sont proches les uns des autres.
Description générale
Confirmant le légendaire caractère novateur
des microphones Shure, le KSM9 est le pre-
mier modèle électrostatique à main à double di-
aphragme et directivités variables. Microphone
chant haut de gamme, le KSM9 capte toutes
les nuances de la voix avec une finesse ex-
traordinaire pour produire une clarté parfaite,
une grande souplesse fonctionnelle et une re-
production précise de la voix lors des concerts.
Un circuit préamplificateur sans transformateur
de classe A et un double diaphragme à couche
d'or offrent un son transparent, révélant toutes
les nuances et subtilités des performances
vocales. Le KSM9 utilise une suspension silent-
bloc perfectionnée pour éliminer pratiquement
tous les bruits de manipulation, même dans les
conditions les plus difficiles du direct.

11
Utilisation
Effet de proximité
Les microphones directionnels amplifient progressivement les fréquences graves lorsque le micro-
phone est rapproché de la source. Ce phénomène, appelé effet de proximité, peut être souhaité
pour obtenir un son plus chaud et plus puissant. Cependant, il faut généralement que le chanteur se
maintienne à une distance constante du microphone pour éviter les variations de la réponse en basse
fréquence.
Le double diaphragme du KSM9 aide à contrôler et à minimiser l'effet de proximité, ce qui produit
une réponse en basse fréquence plus homogène. Cela permet à l'utilisateur de s'approcher ou de
s'éloigner du microphone avec des changements minimes de qualité sonore.
Choix de la directivité
Cardioïde : Capte les sons directement devant le microphone et
a la plus grande réjection à 180° vers l'arrière. Une configuration
cardioïde offre un angle de captation plus large, ce qui accroît la
captation hors axe. Cette configuration est la plus fréquemment
utilisée pour les enregistrements en studio et en direct.
Supercardioïde : Capte les sons directement devant le micro-
phone et a la plus grande réjection du son à 120° vers l'arrière du
microphone. Une configuration supercardioïde offre un angle de
captation plus étroit de 115°, ce qui accroît le rejet hors axe. Cette
configuration est idéale pour les environnements bruyants ou
lorsque les sources sonores sont très proches les unes des autres.
Alimentation
Ce microphone exige une alimentation fantôme et donne les meilleurs résultats avec une alimenta-
tion de 48 V c.c. (IEC-61938), mais il peut fonctionner avec une alimentation minimale de 11 V c.c.
La plupart des mélangeurs modernes fournissent une alimentation fantôme et nécessitent l'utilisation
d'un câble de microphone symétrique : XLR-XLR ou XLR-Jack.
Impédance de charge
Le niveau SPL maximum, le niveau d’écrêtage en sortie et la plage dynamique varient avec
l’impédance d’entrée du préamplificateur sur lequel le microphone est branché. Shure recommande
une impédance d’entrée d’au moins 1000 Ohms. La plupart des préamplificateurs de microphone
modernes satisfont cette spécification. Une impédance élevée donne de meilleures performances
pour ces spécifications.
Filtre anti-bruit intégré
La grille du microphone comprend 3 couches de mailles distinctes agissant comme filtre anti-bruit
intégré. Cela contribue à réduire les bruits de vent et de respiration. Suivant l’utilisateur, un écran
anti-bruit externe ou une bonnette anti-vent peut s’avérer nécessaire pour enregistrer des voix à
faible distance.

12
Accessoires fournis
Bonnette anti-vent en mousse A85WS
Pièces de rechange
Mallette de transport AK9C
Pince de microphone A25E
Accessoires en option
Accessoires et pièces
détachées
Grille, champagne RPM260
Grille, anthracite RPM262
Capsule KSM9 RPM160
Circuit imprimé du commutateur RPM462
Circuit imprimé du préampli RPM460
Homologations
Remarque : Conformité CEM pour les envi-
ronnements E2 : commerciaux et d'industrie
légère. Le contrôle est basé sur l'utilisation
des types de câble fournis et recommandés.
L’utilisation de types de câble autres que blin-
dés peut dégrader les performances CEM.
Ce produit est conforme aux exigences essen-
tielles de toutes les directives européennes ap-
plicables et est autorisé à porter la marque CE.
La déclaration de conformité CE peut être ob-
tenue auprès de Shure Incorporated ou de ses
représentants européens. Pour les coordon-
nées, visiter www.shure.com
La déclaration de conformité CE peut être
obtenue auprès de : www.shure.com/europe/
compliance
Représentant agréé européen :
Shure Europe GmbH
Siège Europe, Moyen-Orient et Afrique
Service : Homologation EMA
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Allemagne
Téléphone : 49-7262-92 49 0
Télécopie : 49-7262-92 49 11 4
Courriel : [email protected]
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz

13
Type de capsule Condensateur à électret
Courbe de directivité Cardioïde, Supercardioïde (sélectionnable)
Réponse en fréquence 50 à 20,000 Hz
Impédance de sortie 150 Ω
Sensibilité
tension en circuit ouvert, à 1 kHz, typique
–51 dBV/Pa[1] (2.8 mV)
SPL maximum
1 kHz avec DHT de 1 %[2]
Charge de 2500 Ω: 152 dB
Charge de 1000 Ω: 152 dB
Rapport signal/bruit[3] 72 dB
Plage dynamique
à 1 kHz
Charge de 2500 Ω: 130 dB
Charge de 1000 Ω: 130 dB
Niveau d’écrêtage
20 Hz à 20 kHz, DHT de 1 %
Charge de 2500 Ω: 6.7 dBV
Charge de 1000 Ω: 6 dBV
Bruit propre
équivalent SPL, pondéré en A, typique
22 dB SPL-A
Rejet en mode commun
10 à 100,000 kHz
≥60 dB
Connecteur Audio professionnel à trois broches (XLR), mâle, symétrique
Polarité Une pression acoustique positive sur le diaphragme produit une
tension positive sur la broche 2 par rapport à la broche 3.
Alimentation 11–52 V c.c.[4] alimentation fantôme (IEC-61938)
5.2 mA, maximum
Poids Net 300 g (10.6 oz)
[1] 1 Pa=94 dB SPL
[2]La DHT du préamplificateur du microphone appliquée au niveau du signal d’entrée est équivalente au
niveau de sortie de la capsule pour la valeur SPL spécifiée.
[3]Le rapport signal/bruit est la différence entre le niveau SPL de 94 dB et le niveau SPL équivalent du bruit
propre pondéré A.
[4]Toutes les caractéristiques techniques ont été mesurées avec une source d’alimentation fantôme de 48
V c.c. Le microphone fonctionne à des tensions plus basses mais au prix d’une plage dynamique et d’une
sensibilité légèrement réduites.
KSM9
7.5 in.
191 mm
1.918 in.
49 mm
Caractéristiques

14

15
®
KSM9
Wir danken Ihnen für den Kauf eines Mikrofons der KSM-Serie von Shure.
Bei der Entwicklung dieses Mikrofons flossen über 85 Jahre Erfahrung in der Audiotechnik
ein, die es zu einem der besten Mikrofone auf dem Markt machen.
Falls diese Broschüre noch Fragen offen lässt, wenden Sie sich bitte an die Applikationsabteilung von
Shure unter der Telefonnummer [phone], montags bis freitags 8.00 bis 16.30 Uhr (Central-
Normalzeit). In Europa rufen Sie bitte [phone] an. Die Rufnummer für Asien lautet +852
2893-4290. Unsere Web-Adresse lautet www.shure.de.
SHURE INCORPORATED

16
Technische Eigenschaften
• Zwei vergoldete 3/4-Zoll-Mylar®-Membranen
mit geringer Masse sorgen für einen
ausgezeichneten Frequenzgang und einen
kontrollierten Nahbesprechungseffekt
• Zwei umschaltbare Richtcharakteristiken
(Niere und Superniere) bieten maximale
Flexibilität bei zahlreichen Auftrittssituationen
• Transparenz und extrem schnelles
Einschwingverhalten ohne
Übernahmeverzerrung mit minimalem
Klirrfaktor durch einen transformatorlosen
Vorverstärker der Klasse A
• Fortschrittliches zweistufiges
Erschütterungsabsorbersystem stabilisiert
interne, horizontale und vertikale
Bewegungen der Kapsel für eine effektive
Reduzierung von Griffgeräuschen
• Rumpelfilter eliminiert Störungen durch
mechanische Vibrationen unter 17 Hz
• Erstklassige elektronische Komponenten,
einschließlich vergoldeter interner und
externer Anschlüsse
• Integrierter dreistufiger Poppschutzgrill
verringert „Popp“-, Wind- und
Atemgeräusche
Leistungsmerkmale
• Äußerst gleichförmige Richtcharakteristik
• Erweiterter Frequenzgang
• Minimales Eigenrauschen
• Außergewöhnlich gute Wiedergabe im
Tiefbassbereich
• Hält hohen Schalldruckpegeln stand
• Hoher Ausgangspegel
• Keine Übernahmeverzerrung
• Ausgezeichnete Gleichtaktunterdrückung
sowie Unterdrückung von HF-Störungen
Modellvarianten
Die KSM9-Serie besteht aus zwei Modellen,
die außergewöhnliche, umschaltbare
Richtcharakteristiken bieten und in verschie-
denen Farben lieferbar sind.
KSM9HS: Bietet die Richtcharakteristiken
Superniere und breite Niere und ist in schwar-
zer Farbe verfügbar.
KSM9: Bietet die Richtcharakteristiken Niere
und Superniere und ist in kohlegrau oder cham-
pagnerfarben verfügbar.
Verwendungsmöglichkeiten
Das KSM9 ist zum Erfassen und Steuern
der detaillierten Klangnuancen kritischer
Studioaufnahmen vorgesehen und hält glei-
chzeitig den Belastungen professioneller Live-
Beschallungen stand. Die Frequenzgänge der
beiden Richtcharakteristiken sind nahezu iden-
tisch, wodurch sich Sänger/Künstler einfach an
beliebige Veranstaltungsorte anpassen können.
Die nierenförmige Abnahmecharakteristik
ist ideal für Live-Auftritte von Musikern mit
In-Ear-Monitorsystemen und sorgt für einen
warmen, vollen Klang. Diese Einstellung bietet
ausgezeichnete Rückkopplungssicherheit bei
minimaler außeraxialer Klangverfärbung.
Die Supernierencharakteristik bietet maxi-
male Geräuschabschirmung und eignet
sich ideal für Auftritte, bei denen erhebliche
Umgebungsgeräusche auftreten, oder wenn
mehrere Instrumente oder Sänger in unmittel-
barer Nähe voneinander auftreten.
Allgemeine Beschreibung
Übereinstimmend mit dem Streben nach
Mikrofoninnovation von Shure ist das KSM9
das erste Kondensator-Handmikrofon
mit Doppelmembran und verstellbarer
Richtcharakteristik. Als erstklassiges
Gesangsmikrofon nimmt das KSM9 stim-
mliche Feinheiten mit außergewöhnlichem
Detail auf und liefert Klarheit, funktionelle
Flexibilität und präzise Gesangswiedergabe
für Live-Auftritte. Die transformatorlose
Vorverstärkerschaltung der Klasse A und
vergoldete Doppelmembranen erfassen trans-
parente Klänge und enthüllen alle Nuancen und
Feinheiten einer Gesangspräsentation. Das
KSM9 nutzt einen technologisch fortgeschritte-
nen Erschütterungsabsorber, um Körperschall
auch unter den anspruchsvollsten Live-
Auftrittsbedingungen nahezu zu beseitigen.

17
Betrieb
Nahbesprechungseffekt
Richtmikrofone verstärken bei Annäherung des Mikrofons an die Klangquelle tiefe Frequenzen mehr.
Diese Eigenschaft wird als Nahbesprechungseffekt bezeichnet und kann zum Erzeugen eines wär-
meren, kräftigeren Klangs verwendet werden. Gewöhnlich muss der Sänger aber einen konstanten
Abstand vom Mikrofon einhalten, damit sich der Frequenzgang im Bassbereich nicht ändert.
Die Ausführung des Modells KSM9 mit zwei Membranen hilft bei der Kontrolle und Minimierung des
Nahbesprechungseffekts, wodurch sich ein gleichmäßigerer Frequenzgang im unteren Bereich ergibt.
Dadurch kann der Sänger/Künstler näher an das Mikrofon herantreten oder sich von diesem ent-
fernen, ohne dass sich die Audioqualität wesentlich ändert.
Auswahl einer Richtcharakteristik
Niere: Erfasst Schall direkt von vorne und verfügt in ei-
nem Winkel von 180 Grad zur Rückseite über die größte
Schallunterdrückung. Die Nierencharakteristik hat einen breiteren
Erfassungsbereich, der in einer stärkeren außeraxialen Aufnahme
resultiert. Dies ist die übliche Einstellung für Studioaufnahmen
und Live-Beschallungen.
Superniere: Erfasst Schall direkt von vorne und verfügt in ei-
nem Winkel von 120 Grad zur Rückseite des Mikrofons über die
größte Schallunterdrückung. Die Supernierencharakteristik hat
einen schmaleren Erfassungswinkel von 115 Grad mit stärkerer
Unterdrückung außeraxialer Schallquellen. Diese Charakteristik
ist ideal für laute Umgebungen oder Beschallungen, bei denen
mehrere Tonquellen in unmittelbarer Nähe voneinander liegen.
Versorgungsspannungen
Dieses Mikrofon benötigt Phantomspeisung. Die beste Leistung wird bei einer Speisung mit 48
V Gleichspannung erzielt (IEC-61938); das Mikrofon kann jedoch mit Speisungen bis zu 11 V
Gleichspannung betrieben werden, Die meisten modernen Mischpulte stellen Phantomspeisung
bereit und erfordern die Verwendung eines symmetrischen Mikrofonkabels: XLR-zu-XLR bzw.
XLR-zu-TRS.
Abschlussimpedanz
Der maximal zu verarbeitende Schalldruck, der Übersteuerungspegel und der Dynamikbereich sind
von der Eingangsabschlussimpedanz des Vorverstärkers, an den das Mikrofon angeschlossen wird,
abhängig. Shure empfiehlt eine minimale Eingangsabschlussimpedanz von 1000 Ohm. Die meisten
modernen Mikrofonvorverstärker erfüllen diese Anforderung. Höhere Impedanzen ergeben bessere
Leistung für diese Spezifikationen.
Integrierter Poppfilter
Der Mikrofongrill besteht aus drei separaten Geflechtschichten, die als integrierter Poppfilter wirken.
Dies trägt zur Verringerung von Atem- und Windgeräuschen bei. Bei Mikrofonnahabnahmen von
Sängern ist abhängig vom Künstler eventuell ein externer Poppschutz oder Windschutz erforderlich.

18
Mitgeliefertes Zubehör
Schaumstoff-Windschutz A85WS
Ersatzteile
Tragekoffer AK9C
Mikrofonklammer A25E
Sonderzubehör
Zubehör und Teile
Grill, champagnerfarben RPM260
Grill, anthrazitfarben RPM262
KSM9 Kapsel RPM160
Schalter-Platine RPM462
Vorverstärker-Platine RPM460
Zulassungen
Hinweis: Konformität in Bezug auf die elektromag-
netische Verträglichkeit (EMV) mit E2-Umgebung:
Gewerbe- und Leichtindustriegebiete. Die Prüfung
beruht auf der Verwendung der mitgelieferten und
empfohlenen Kabeltypen. Bei Verwendung von an-
deren als abgeschirmten Kabeltypen kann die elek-
tromagnetische Verträglichkeit beeinträchtigt werden.
Dieses Produkt entspricht den Grundanforderungen
aller relevanten Richtlinien der Europäischen Union
und ist zur CE-Kennzeichnung berechtigt.
Die CE-Konformitätserklärung kann von Shure
Incorporated oder einem der europäischen Vertreter
bezogen werden. Kontaktinformationen sind im
Internet unter www.shure.com zu finden.
Die CE-Übereinstimmungserklärung ist erhältlich bei:
www.shure.com/europe/compliance
Bevollmächtigter Vertreter in Europa:
Shure Europe GmbH
Zentrale für Europa, Nahost und Afrika
Abteilung: EMEA-Approval
Jakob-Dieffenbacher-Str. 12
75031 Eppingen, Deutschland
Telefon: [phone]
Telefax: [phone]
E-Mail: [email protected]
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
150°
120°
150°
120°
180°
30°
60°
90°
30°
60°
0
90°
–10 dB
–20 dB
–15 dB
–5 dB
500 Hz
1000 Hz
250 Hz
6400 Hz
10000 Hz
2500 Hz

19
Kapseltyp Elektret-Kondensator
Richtcharakteristik Niere, Superniere (wählbar)
Frequenzgang 50 bis 20,000 Hz
Ausgangsimpedanz 150 Ω
Empfindlichkeit
Leerlaufspannung, bei 1 kHz, typisch
–51 dBV/Pa[1] (2.8 mV)
Maximaler Schalldruckpegel
1 kHz bei 1 % Gesamtklirrfaktor[2]
2500 Ω Last: 152 dB
1000 Ω Last: 152 dB
Signalrauschabstand[3] 72 dB
Dynamikbereich
bei 1 kHz
2500 Ω Last: 130 dB
1000 Ω Last: 130 dB
Begrenzungspegel
20 Hz bis 20 kHz, 1 % Gesamtklirrfaktor
2500 Ω Last: 6.7 dBV
1000 Ω Last: 6 dBV
Eigenrauschen
äquivalenter Schalldruckpegel, A-bewertet,
typisch
22 dB Schalldruckpegel
Gleichtaktunterdrückung
10 bis 100,000 kHz
≥60 dB
Anschluss Dreipoliger (XLR) Profi-Audiostecker, symmetrisch
Polarität Positiver Druck an der Membran erzeugt positive Spannung
an Pin 2 in Bezug auf Pin 3.
Versorgungsspannungen 11–52 V DC[4] Phantomspeisung (IEC-61938)
5.2 mA, Maximum
Nettogewicht 300 g (10.6 oz.)
[1] 1 Pa=94 dB SPL
[2]Gesamtklirrfaktor des Mikrofon-Vorverstärkers, wenn der anliegende Eingangssignalpegel beim angege-
benen Schalldruckpegel zum Kapselausgang äquivalent ist.
[3]Signalrauschabstand ist die Differenz zwischen 94 dB Schalldruckpegel und dem äquivalenten
Schalldruckpegel des Eigenrauschens mit Bewertungskurve A.
[4]Alle Spezifikationen wurden bei Phantomspeisung mit 48 V Gleichspannung gemessen. Das Mikrofon
funktioniert bei geringerer Spannung, jedoch mit etwas verringerter Leistung und Empfindlichkeit.
KSM9
7.5 in.
191 mm
1.918 in.
49 mm
Technische Daten

20
