Sick Msl series User manual

MSL

Multi-beam Photoelectric

Safety Switch

Operating Instructions

FIN

coded version

241967_MSL coded Umschlag.p65 17.12.04, 08:561

Schwarz

MSL coded version

Inhalt/Contents

EG-Baumusterprüfung/

Certification

EU Europa

BG – Berufsgenossenschaft

Fachausschuss Eisen und Metall III

Graf-Recke-Str. 69

D-40239 Düsseldorf

Prüfnummer 96 411

ASeite: 3 - 25

DK Side: 27 - 49

EPáginas: 51 - 73

FPages: 75 - 97

FIN Siv t: 99 - 121

GB Page: 123 - 145

ÓåëßäÜÓåëßäÜ

ÓåëßäÜ

: 147 - 169

IPagina: 171 - 193

NSide: 195 - 217

NL Pagina: 219 - 241

PPáginas: 243 - 265

SSidan: 267 - 289

Anhang/

Appendix Page: 291 - 298

241967_MSL coded Umschlag.p65 17.12.04, 08:562

Schwarz

MSL coded version

Inhalt

Sendeeinheit

Empfangseinheit

1Bei der Montage muss

ÜbergreifenundHinter-

treten ausgeschlossen sein 291

2Befestigungsmöglichkeiten 292

3Gehäuseabmessungen 293

4Anschlussraummit

Klemmleiste 294

5Anschlussschemata 295

6AnschlussmitInterconnec-

tron-Steckverbindung 296

7Anschluss mit Harting-

R-15-Steckverbindung 297

8Anschluss mit Hirschmann-

Steckverbindungen:

6-polig + PE und

11-polig + PE 298

Warnhinweis

bei Nichtbeachtung gefähr-

liche Betriebsart möglich

Nutzungshinweis

Nutzungsinformation zum

technisch richtigen und ef-

fizienten Produkteinsatz

1Allgemeines ............................................ 4

1.1 Geltungsbereich ................................... 4

2AllgemeineSicherheitshinweise .... 5

2.1 Verwendungsbereichdes

Gerätes ..................................................... 6

2.2 Bestimmungsgemäße

Verwendung des Gerätes .............. 6

2.3 AllgemeineSicherheitshinweise

undSchutzmaßnahmen ................... 7

2.4 Prüfhinweise ........................................... 8

2.4.1 Prüfungen vor der

Erstinbetriebnahme ............................ 8

2.4.2 Regelmäßige Prüfung der

Schutzeinrichtungdurch

Sachkundige ........................................... 8

2.4.3 TäglichePrüfungen ............................. 8

3Anordnung ............................................. 9

3.1 MechanischeBefestigung................. 9

3.1.1 Abstand zu spiegelnden Flächen 9

3.1.2 MehrfacheAbsicherung ................ 10

3.2 ElektrischeInstallation .................... 10

3.2.1 Anschluss von Sende- und

Empfangseinheit ................................ 10

3.2.2 Reichweiteneinstellung .................... 11

3.3 Änderung der Codierung und

der Betriebsart .................................. 12

3.4 Einschalten des Systems ............... 13

3.5 Justage ................................................... 13

4Betriebszustandsanzeigemit

Fehlerdiagnose ................................... 14

5Wartung ............................................... 16

6TechnischeDaten ............................ 17

7Konformitäten .................................... 20

8Index ....................................................... 21

9AuswahltabelleZubehör.............. 23

10 Checkliste ............................................. 25

11 Abbildungen .................................... 291

241967_mslcod_18.p65 10.12.04, 08:403

Schwarz

MSL coded version

1 Allgemeines

Diese Betriebsanleitung enthält Informa-

tionen zur Inbetriebnahme, Wartung, In-

spektion, Überprüfung der Funktion und

zu den Konformitäten der Mehrstrahl-

Sicherheits-Lichtschranke MSL.

Das MSL ist eine berührungslos wirkende

Schutzeinrichtung nach pr EN 50 100

Teil 1 und 2. Es entspricht der Sicherheits-

kategorie Typ 4.

WeitergehendeInformationen, z. B. für

die Bestellung oder den Systemeinsatz,

sind in der

Technischen Beschreibung

MSL

enthalten.

Diese Anleitung ist so strukturiert, dass

einmehrsprachiger Textteil und ein

sprachneutralerTabellen- und Bildteil im

Anhang enthalten sind. Im Text wird auf

dieentsprechendenBilder/Tabellenim

Anhangverwiesen.

1.1 Geltungsbereich

Diese Betriebsanleitung ist gültig für

Mehrstrahl-Sicherheits-Lichtschranke

MSL coded version mit folgendem

Typenschild-Eintrag im Feld

Operating

Instructions

: 8 007 898/O369.

241967_mslcod_18.p65 10.12.04, 08:404

Schwarz

MSL coded version

2 Allgemeine Sicherheitshinweise

DieMehrstrahl-Sicherheits-Lichtschranke

MSL besteht aus zwei Komponenten,

der Sendeeinheit MSLS und der

Empfangseinheit MSLE (

oberes Bild

Zwischen beiden erzeugen die einzelnen

Lichtstrahlen ein Schutzfeld, das durch

die Anzahl der Strahlen und deren Ab-

stand voneinander definiert wird. Die

Position des Lichtstrahls wird durch eine

Markierung am Gehäuse angezeigt.

Beim MSLZ befinden sich Sende- und

Empfangseinheit in

einem

Gehäuse (Säu-

le),

unteresBild

Unterbricht ein Objekt mindestens einen

Lichtstrahl(manuellerEingriff oder mecha-

nisches Hindernis), gibt die Empfangs-

einheit ein Stoppsignal an die Maschine

oder Anlage. Dies verhindert den Start

oderunterbrichteine gefährliche Bewe-

gung.

Das Gerät kann seine sicherheitsrelevante

Aufgabe nur erfüllen, wenn es korrekt an-

geschlossen und angebaut wird.

MSL

MSLZ

Gehäuselänge

Reichweite

Strahlabstand

Sende-

einheit Empfangs-

einheit

Lichtstrahl-

durchmesser

23 mm

Strahlabstand

Gehäuselänge

Sende-

element

Empfangs-

element

Lichtstrahl-

durchmesser 23 mm

90˚

Umlenkspiegel

max. 7,5 m

241967_mslcod_18.p65 10.12.04, 08:405

Schwarz

MSL coded version

2.2 Bestimmungsgemäße

Verwendung des

Gerätes

Die Mehrstrahl-Sicherheits-Licht-

schranken MSL und MSLZ dürfen nur

im Sinn von Kapitel

2.1 Verwendungs-

bereich des Gerätes

verwendet wer-

den. Bei jeder anderen Verwendung so-

wie bei einer Veränderung am Gerät –

auch im Rahmen von Installation und

Montage – verfällt jeder Ge-

währleistungsanspruch gegenüber der

SICK AG.

2.1 Verwendungsbereich

des Gerätes

DieMehrstrahl-Sicherheits-Lichtschranke

MSL wird als Zugangssicherung zu

Gefahrbereichenan Maschinen oder Anla-

gen eingesetzt. Die Geräte werden im

Zugangsbereich mit dem notwendigen Si-

cherheitsabstand S von der Gefahrstelle

fest montiert und geben bei Unterbre-

chung mindestens eines Lichtstrahls ein

Stoppsignal an die Maschine oder Anlage.

Für den praktischen Einsatz gelten folgen-

deEckwerte:

Maximale Reichweite 0 ... 70 m

Minimaler Strahlabstand

(Auflösung 73 mm) 50 mm

Maximaler Strahlabstand 500 mm

Minimale Strahlanzahl 2 Strahlen

Maximale Strahlanzahl 12 Strahlen

Minimale Gehäuselänge 320 mm

Maximale Gehäuselänge 1800 mm

241967_mslcod_18.p65 10.12.04, 08:406

Schwarz

MSL coded version

Für die Verwendung/Einbau der be-

rührungslos wirkenden Schutzeinrich-

tung sowie für die Inbetriebnahme

und wiederkehrende technische

Überprüfungen gelten die nationalen/

internationalen Rechtsvorschriften,

insbesondere

‡die Maschinenrichtlinie

98/37 EG,

‡die Arbeitsmittelbenutzungs-

richtlinie 89/655 EWG,

‡die Sicherheitsvorschriften sowie

‡die Unfallverhütungsvorschriften/

Sicherheitsregeln.

Hersteller und Benutzer der Maschi-

ne, an der unsere Schutzeinrichtun-

gen verwendet werden, sind dafür

verantwortlich, alle geltenden Sicher-

heitsvorschriften/-regeln mit der für

sie zuständigen Behörde in eigener

Verantwortung abzustimmen und

einzuhalten.

2Darüber hinaus

sind unsere Hin-

weise,

insbesondere Prüfvor-

schriften

(siehe Kapitel Prüfungen)

der

Technischen Beschreibung

bzw.

dieser

Betriebsanleitung

(wie z. B.

zum Einsatz, Anbau, Installation oder

Einbindung in die Maschinensteue-

rung) unbedingt zu beachten und

einzuhalten.

Die Prüfungen sind

von Sachkun-

digen

bzw. von eigens hierzu

be-

fugten und beauftragten Per-

sonen

durchzuführen und in jeder-

zeit nachvollziehbarer Weise zu do-

kumentieren.

Diese Betriebsanleitung ist

dem Ar-

beitnehmer

(Bediener) der Ma-

schine, an der unsere Schutzeinrich-

tung verwendet wird, zur Verfügung

zu stellen. Der Arbeitnehmer ist

durch Sachkundige einzuwei-

sen

Am Ende des deutschen Teils dieser

Betriebsanleitung ist das Prüfproto-

koll entsprechend dem Verwen-

dungsbereich der berührungslos wir-

kenden Schutzeinrichtung abge-

druckt. Nach diesem Protokoll er-

folgt die Abnahme.

2.3 Allgemeine Sicherheitshinweise und

Schutzmaßnahmen

241967_mslcod_18.p65 10.12.04, 08:407

Schwarz

MSL coded version

2.4 Prüfhinweise

DienachfolgendbeschriebenenPrüfungen

dienen dazu, die in den nationalen/inter-

nationalenVorschriftengefordertenSi-

cherheitsanforderungenzubestätigen, ins-

besonderedieSicherheitsanforderungen

in der Maschinen- oder Arbeitsmittel-

benutzungsrichtlinie(EG-Konformität).

Diese Prüfungen dienen auch dazu, die

BeeinflussungderSchutzwirkungdurch

Störlichtquellenund andere außerge-

wöhnlicheUmgebungseinflüsseaufzude-

cken.

Diese Prüfungen müssen deshalb auf je-

den Fall durchgeführt werden.

2.4.1 Prüfungen vor der Erst-

inbetriebnahme

‡Prüfung der Wirksamkeit der Schutz-

einrichtung an der Maschine in allen an

derMaschine einstellbaren Betriebsar-

ten gemäß Checkliste (siehe

Kapitel

)

‡Das Bedienpersonal der mit der

SchutzeinrichtunggesichertenMaschi-

ne muss vor Aufnahme der Arbeit

durch Sachkundige des Maschinen-

betreiberseingewiesen werden. Die

Unterweisung obliegt der Verantwor-

tungdes Maschinenbetreibers.

2.4.2 Regelmäßige Prüfung

der Schut einrichtung

durch Sachkundige

‡Prüfung entsprechend den national

gültigen Vorschriften in den darin ent-

haltenen Fristen. Diese Prüfungen die-

nen der Aufdeckung von Veränderun-

gen oder Manipulationen an der

Schutzeinrichtungbezogenauf die

Erstinbetriebnahme.

‡Die Prüfungen sind bei wesentlichen

Änderungen an der Maschine oder

Schutzeinrichtunggemäß der Check-

liste (siehe

Kapitel 10

)durchzuführen,

sowie nach Umrüsten oder Instand-

setzen im Falle von Beschädigungen

an Gehäuse, Frontscheibe usw.

2.4.3 Tägliche Prüfungen

Prüfung durch den Verantwortlichen des

Betreibers vor jedem Arbeitsbeginn.

Prüfung durch Vollabdeckung mindestens

eines Lichtstrahls. Dabei muss der rote

Leuchtmelder an der Empfangseinheit/

MSLZ leuchten.

241967_mslcod_18.p65 10.12.04, 08:408

Schwarz

MSL coded version

3 Anordnung

3.1 Mechanische

Befestigung

Die Befestigung von Sende- und Emp-

fangseinheit geschieht mittels starrem

oder schwenkbarem Haltewinkel (

Bild 2,

Anhang

). Die Befestigung der Halter an

Sender- und Empfänger (ggf. mit Zu-

satzbaustein)erfolgt über Schiebemuttern

in den Profilen. Die Positionierung ist ent-

sprechend Maßbild (

Bild 3, Anhang

) vor-

zunehmen.

3.1.1 Abstand u spiegelnden

Flächen

Spiegelnde Flächen, die innerhalb der Sen-

de- und Empfangskeule vorhanden sind,

dort abgestellt oder angebracht werden,

können zum Umspiegeln und dadurch

zumNichterkenneneinesHindernisses

führen.

Deshalb muss ein Mindestabstand a von

spiegelndenGegenständen zur optischen

Achse (geradlinige Verbindung MSLS/

MSLE) eingehalten werden (

Bild unten

Der Abstand a ist vom jeweiligen Ab-

stand zwischen Sende- und Empfangs-

einheitabhängig.

241967_mslcod_18.p65 10.12.04, 08:409

Schwarz

MSL coded version

3.2 Elektrische

Installation

3.2.1 Anschluss von Sende-

und Empfangseinheit

Die

Bilder 4 bis

im Anhang zeigen das

Anschlussschema von Sende- und Emp-

fangseinheit des MSL.

Die Testeingänge 3 und 4 der Sende-

einheit sind bei Auslieferung nicht über-

brückt. Am Testeingang (MCC = ma-

chine control contact) wird ein Öffner der

Maschinensteuerungangeschlossen.Die

Testung wird bei einer Mindestöffnungs-

3.1.2 Mehrfache Absicherung

DieStrahlcodierung bietet die Möglichkeit,

eine Anordnung aufzubauen, bei der sich

dieGerätenormalerweisebeeinflussen

würden (


). Sie verhindert außerdem

BeeinflussungdurchFremdlichtquellen

(z. B. Schweißfunken).

zeit des Öffners von 100 ms ausgelöst.

Der Testzeitpunkt muss durch die

Maschinensteuerung in der Phase einer

ungefährlichen Bewegung durchgeführt

werden.

Der Testeingang darf ausschließlich im be-

schriebenen Sinne verwendet werden.

241967_mslcod_18.p65 10.12.04, 08:4010

Schwarz

MSL coded version

Die Brücke zwischen 5 und 6 ist in der Klemmleiste (bei Verwendung der PG-Ver-

schraubung und des Hirschmann-Steckers) oder in der Leitungsdose (bei Ver-

wendung des Interconnectron- oder Harting-Steckers) anzubringen.

Die Bedeutung der einzelnen Anschlüsse

ist wie folgt:

24 V DC Betriebsspannung +24 V

0 V Signalmasse (0 V)

Test Testkontakt-Anschluss

RW Reichweiteneinstellung

PE Schutzleiter

OSSD1 Sicherheitsschaltausgang 1

OSSD2 Sicherheitsschaltausgang 2

RES Befehlsgeräteeingang

EDM Schützkontrolleingang

OWS Verschmutzungsmelde-

Ausgang

Material-Änderung

Zur Gewährleistung der ESD-Sicherheit

sind die Anschlussräume mit Interconnec-

tron- und Harting-Steckern statt aus

Kunststoff aus Metall gefertigt.

Bei Einsatz des Interconnectron-Steckers

(

Bild 6, Anhang

) nur sichere Netzteile

nach VDE 551 verwenden.

3.2.2 Reichweiteneinstellung

Das


zeigt die beiden Anschlussmög-

lichkeiten der Sendeeinheit für die ver-

schiedenen Reichweiten.

+24 VDC

Test ➞

Test

n. c. *)

0 V

➞

+24 VDC

Test ➞

Test

0 V

➞

Reichweite 15 bis 70 m

Reichweite 0,5 bis 18 m

*) reserviert, nicht benutzen

241967_mslcod_18.p65 10.12.04, 08:4011

Schwarz

MSL coded version

3.3 Änderung der

Codierung und der

Betriebsart

Entsprechendderjeweiligen Geräteaus-

führung arbeitet das Gerät

‡mitoder ohne Schützkontrolle

‡mitoder ohne Wiederanlaufsperre

‡mit Codierung 1, 2 oder 3

Nach Abnahme der Anschlusskappe sind

bei Sende- und Empfangseinheit (bzw.

der Anschluss- und Endkappe beim

MSLZ) DIP-Schalter zugänglich. Die

Bilder

zeigenFunktionund Schalterstellung.

5678 Schütz- Wiederanlauf-

kontrolle sperre

AAAA ja ja

AB AB nein ja

BABAja nein *)

BBBB nein nein *)

*) In diesem Fall muss die Wiederanlaufsperre Bestandteil der

Steuerung des KA sein

Durch die Veränderung der

DIP-Schalterstellung stimmen

Typ und Bestellnummer nicht

mehr mit dem Typenschild

überein.

Die Standardeinstellung ist grau hinterlegt

1234 Codierung

BAB A 1

BBAA 2

AAA A 3

123Codierung

BAA1

ABA2

AAB3

4OWS

AStandard

Binvertiert

Standardeinstellung

241967_mslcod_18.p65 10.12.04, 08:4112

Schwarz

MSL coded version

3.4 Einschalten des

Systems

Das Einschalten des Gerätes geschieht

durch Anlegen der Versorgungsspannung

an die Sende- und Empfangseinheit. Nach

1,7 s ist das Gerät betriebsbereit. Die

Bedeutung der Leuchtmelder ist im


Seite 15 dargestellt.

Zur Inbetriebnahme des MSL mit Reich-

weite 15 ... 70 m ist die Mindestreich-

weiteeinzuhalten.

3.5 Justage

Ist das MSL montiert und elektrisch ange-

schlossen, werden Sende- und Empfangs-

einheitjustiert.

Die optischen Achsen der Sende- und

Empfangseinheit müssen sich auf gleicher

Höhe befinden und aufeinander ausge-

richtet sein. Zur Unterstützung können die

rote, gelbe und die grüne Leuchtdiode

des Empfängers helfen.

In der Betriebsart ohne Wieder-

anlaufsperre"

Sende- und Empfangseinheit müssen in

der vertikalen bzw. horizontalen Achse

verschwenkt werden, bis ein Wechsel der

roten LED zur grünen LED erfolgt.

In Betriebsart mit Wiederanlauf-

sperre"

So lange verschwenken, bis die rote LED

leuchtet und die gelbe LED blinkt. Nach

Drücken der Taste RESTART leuchtet die

grüne LED. Wenn die amber LED leuch-

tet, ist der Lichtempfang zu schwach.

Das jeweilige Gerät ist in der Mitte des

grünenSchwenkbereichszu fixieren.

Bei Umlenkung mit Spiegeln und großen

Reichweiten ist die Verwendung der

Ausrichthilfe AR 60 zu empfehlen.

241967_mslcod_18.p65 10.12.04, 08:4113

Schwarz

MSL coded version

4 Betriebszustandsanzeige mit Fehlerdiagnose

gelb Befehlsgerät betätigen

amber Verschmutzung

rot Ausgänge inaktiv

grün Lichtweg frei, Ausgänge aktiv

gelb aus Sender aktiv, Reichweite 0 ... 18 m

an Sender aktiv, Reichweite 15 ... 70 m

amber Betriebsspannung liegt an

241967_mslcod_18.p65 10.12.04, 08:4114

Schwarz

MSL coded version

Leuchtmelder an Sendeeinheit

in Funktion

Empfangseinheit

LED Ursache Prüfung und Behebung

grün rot amber gelb

– – keine Versorgungsspannung Spannung überprüfen

– – 1/s Unterbrechung zwischen Klemme 3 und 4 Durchgang prüfen

(Testkontakt)

– – 8/s 8/s Gerät befindet sich im LOCKOUT Betriebsspannung AUS/EIN

(Fehlerzustand) MSLS austauschen

oder SICK-Service in Anspruch nehmen

keine Versorgungsspannung am Spannung am MSLE/MSLZ überprüfen

MSLE/MSLZ MSLE austauschen

oder SICK-Service in Anspruch nehmen

System dejustiert MSLE und MSLS neu ausrichten

kein Lichtempfang Empfangseinheit MSLE/MSLZ defekt MSLE/MSLZ austauschen

Testeingang MSLS unterbrochen Testung prüfen am MSLS

Schütze erreichen Ruhelage nicht Schütze überprüfen

(keine +24 V am EDM)

trotz freiem Lichtweg blinkt +24 V dauernd am RES-Eingang RES überprüfen

die gelbe LED nicht (bei Betriebs- Betriebsspannung AUS/EIN

art "mit Wiederanlaufsperre")

Nur bei Betrieb ohne Wiederanlaufsperre Schütze überprüfen

und mit Schützkontrolle: Schütze haben Für erneuten Anlauf: Lichtweg unterbrechen

nicht angezogen und wieder freigeben

+24 V dauernd an RES-Eingang RES überprüfen

(freier Lichtweg) während Betrieb Betriebsspannung AUS/EIN

System oder Umlenkspiegel dejustiert System bzw. Umlenkspiegel neu ausrichten

Frontscheibe von MSLE/MSLS/MSLZ Frontscheibe bzw. Umlenkspiegel reinigen

bzw. Umlenkspiegel verschmutzt

8/s 8/s Gerät befindet sich im LOCKOUT Betriebsspannung AUS/EIN, wird dadurch das

(Fehlerzustand) MSLE/MSLZ nicht aktiviert,

MSLE/MSLZ austauschen

oder SICK-Service in Anspruch nehmen

Befehlsgerät nicht betätigt Befehlsgerät betätigen und loslassen

defekte Muting-Anzeigelampe oder Muting-Anzeigelampetauschen,

LED-Anzeigeleuchte verpolt angeschlossen Leistung Muting-Lampe (4 W) prüfen,

(freier Lichtweg) Anschluss LED-Anzeigeleuchte prüfen

defekte Muting-Anzeigelampe oder Muting-Anzeigelampetauschen,

LED-Anzeigeleuchte verpolt angeschlossen Leistung Muting-Lampe (4 W) prüfen,

(Lichtweg unterbrochen) Anschluss LED-Anzeigeleuchte prüfen

Sendeeinheit

mit

MSM

LED aus LED blinkt

LED leuchtet LED beliebig

5 s

241967_mslcod_18.p65 10.12.04, 08:4115

Schwarz

MSL coded version

DieOptik der Mehrstrahl-Sicherheits-

Lichtschranke sollte regelmäßig und bei

Verschmutzung mit einem sauberen und

weichen Pinsel entstaubt, danach mit

einemsauberen,weichen und feuchten

Tuch gereinigt werden. Als Reinigungs-

mittel sind zu empfehlen

‡AJAX-Glasklar

‡antistatische Kunststoffreiniger

5 Wartung

Keine

‡aggressiven oder abrieb-

fördernden Fensterreiniger

‡alkoholischen Reinigungsmittel

und Lösungsmittel

verwenden.

241967_mslcod_18.p65 10.12.04, 08:4116

Schwarz

MSL coded version

6 Technische Daten

Spannungsangaben in DC • Bezugspunkt für die Messwerte: Gerätestecker

min. typ. max.

Allgemeine Systemdaten

Reichweite

Sender/Empfänger 0,5 m 70 m

MSLZ 01-250 mit PSK 45 0 m 7,5 m

MSLZ 01-250 mit PSZ 01-1501 0 m 6,1 m

MSLZ 01-240 mit PSK 45 0 m 4,5 m

MSLZ 01-240 mit PSZ 01-1401 0 m 4,5 m

MSLZ 02-203 mit PSK 45 0 m 4,5 m

MSLZ 02-203 mit PSZ 01-1401 0 m 4,5 m

MSLZ 02-203 mit PSZ 02-1011 S 01 0 m 4,5 m

Strahlabstand 50 mm 500 mm

Auflösung, typabhängig 73 mm

Schutzklasse I

Schutzart IP 65

Versorgungsspannung UV19,2 V 24 V 28,8 V

Restwelligkeit 1)2,5 VSS

Spannung bei Netzausfall (20 ms) 18 V

Synchronisation optisch, ohne separate

Synchronisationsleitung

Einschaltzeit nach Anlegen der Versorgungsspannung

von Empfänger und Sender 0,8 s

Sendeeinheit

Testausgang UV– 1,4 V

Testeingang

Eingangswiderstand (HIGH) 2,4 kW(gegen 0 V)

Sender inaktiv (Test) 0 V 5 V

Sender aktiv 17,8 V UV

Reaktionszeit auf Test 90 ms 100 ms

Öffnungszeit Öffner 100 ms

Wellenlänge 880 nm

Leistungsaufnahme

MSLS 7 W

MSLZ 12 W

Gewicht (für MSLS 03-140) 3,14 kg

241967_mslcod_18.p65 10.12.04, 08:4117

Schwarz

MSL coded version

min. typ. max.

Empfangseinheit

Sicherheitsausgang OSSD 2 PNP-Halbleiter, kurzschlussfest 2),

querschlussüberwacht

Schaltspannung HIGH (Ueff)U

V– 3 V UV

Schaltstrom 5 mA 500 mA

Leckstrom 3)2,4 mA

Lastkapazität 2,2 mF

Lastinduktivität L 4)2,2 H

Schaltfolge 4/s

Testpulsdaten 5)

Testpulsbreite 190 ms220 ms240 ms

Testpulsrate 7 ms 14 ms 21 ms

Zulässiger Leitungswiderstand

zwischen Gerät und Last 6)2,5 W

Ansprechzeit 15 ms

Einschaltzeit nach Lichtstrahlfreigabe 15 ms 30 ms

Leistungsaufnahme (ohne Last) 5 W

Schützkontrolleingang

Eingangswiderstand 3 kW(gegen 0 V)

Arbeitslage bei 18,5 V UV

Ruhelage bei 0 V 12 V

Zulässige Abfallzeit der Schütze keine Einschränkung

Zulässige Ansprechzeit der Schütze 300 ms

Befehlsgeräteeingang

Eingangswiderstand (HIGH) 3 kW(gegen 0 V)

Befehlsgerät betätigt bei 18,5 V UV

Befehlsgerät losgelassen 0 V 12 V

Dauer für Befehlsgerätbetätigung 50 ms

Verschmutzungs-Meldeausgang open collector kurzschlussfest

Ausgangsstrom 200 mA

Anschluss steckbarer Klemmenanschlussraum

Leiterquerschnitt 1 mm2mit Hülse

1,5 mm2

ohne Hülse

Gewicht (für MSLE 03-140) 3,14 kg

Leitungslänge (bis 70 m) abhängig von Belastung, Netzteil und

Leitungsquerschnitt.

Die angegebenen Technischen Daten

müssen eingehalten werden.

241967_mslcod_18.p65 10.12.04, 08:4118

Schwarz

MSL coded version

1) Die Grenzwerte der Spannung dürfen dabei nicht über- bzw. unterschritten werden.

2) Gilt für Spannungen im Bereich zwischen UVund 0 V

3) Im Fehlerfall (Unterbrechung der 0-V-Leitung) verhält sich der Ausgang wie ein Widerstand

> 13 kWnach UV. Das nachgeschaltete Steuerelement muss diesen Zustand als LOW

erkennen.

400 mA

500 mA

L (H)

1/s

1,0 2,0 3,0 4,00

5) Die Ausgänge werden im aktiven Zustand zyklisch getestet (kurzes LOW-Schalten). Bei der

Auswahl der nachgeschalteten Steuerelemente ist darauf zu achten, dass die Testpulse bei

den oben angegebenen Parametern nicht zu einer Abschaltung führen.

6) Der einzelne Leiteraderwiderstand zum nachgeschalteten Steuerelement ist auf diesen Wert zu

begrenzen, damit ein Querschluss zwischen den Ausgängen sicher erkannt wird.

(Des Weiteren ist die EN 60 204

Elektrische Ausrüstungen von Maschinen, Teil 1: Allgemeine

Anforderungen

zu beachten.)

min. typ. max.

Betrie sdaten

Betriebsart (je nach Typ) mit Wiederanlaufsperre und

Schützkontrolle

Sicherheitskategorie Typ 4

Geprüft nach pr EN 50 100 Teil 1 und 2

Betriebsumgebungstemperatur 0 °C +55 °C

Lagertemperatur –25 °C +70 °C

Luftfeuchtigkeit (nicht kondensierend) 15 % 95 %

Schwingfestigkeit 5 g, 10 ... 55 Hz nach IEC 68-2-6

Schockfestigkeit 10 g, 16 ms nach IEC 68-2-29

Abmessungen Anhang/

Maßbilder 3

4) Bei geringer Schaltfolge (1/s) ist die max. zulässige Lastinduktivität L höher.

241967_mslcod_18.p65 10.12.04, 08:4119

Schwarz

MSL coded version

7 Konformitäten

241967_mslcod_18.p65 10.12.04, 08:4120

Schwarz

This manual suits for next models

Table of contents

Languages:

Popular Switch manuals by other brands

CTRLink

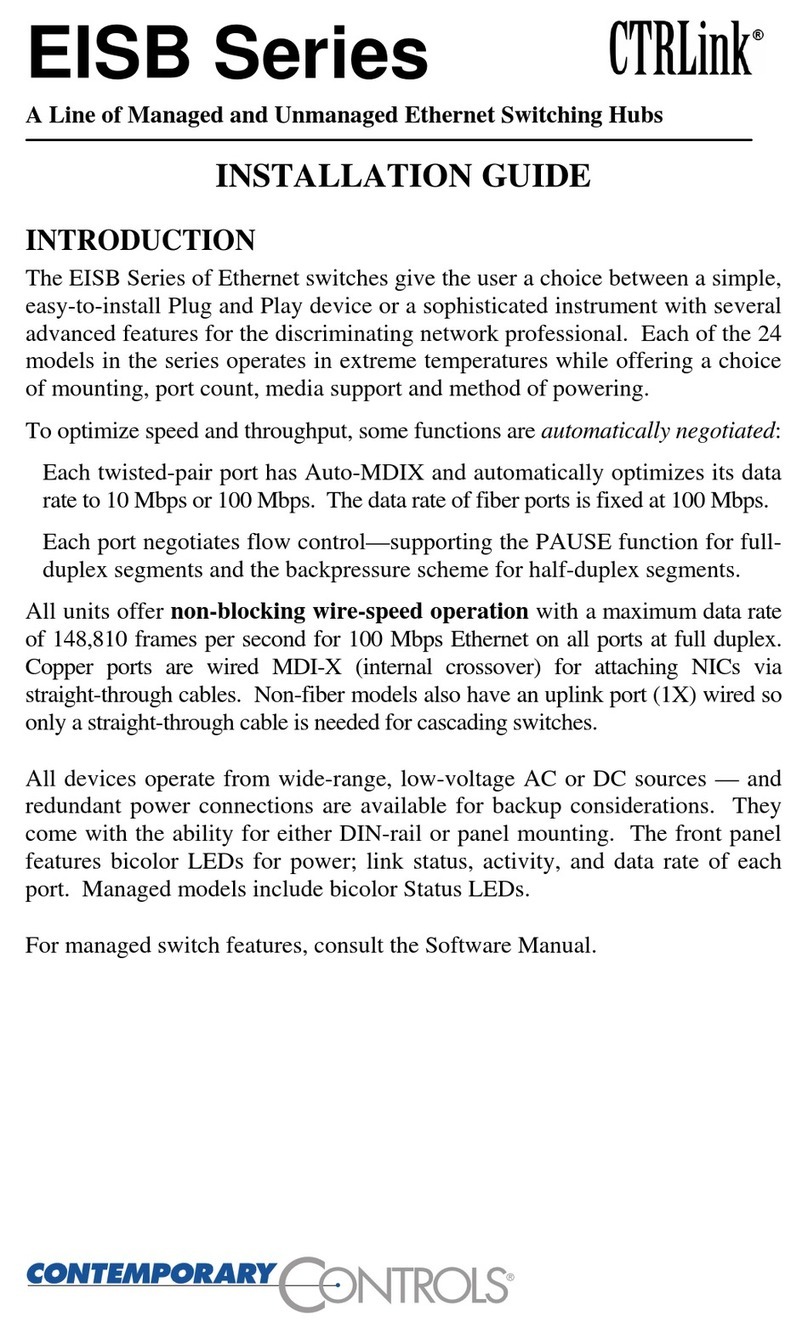

CTRLink EISB Series installation guide

Ecco

Ecco SW15 Installation and operation instructions

Haydon

Haydon HAY-EXT120IRHDMI quick start guide

RTI

RTI VSS-51 reference guide

Lumi

Lumi WXKG02LM quick start guide

Ubiquiti

Ubiquiti USW-Flex quick start guide

Kobold

Kobold NBK-RPVC operating instructions

3Com

3Com Switch 5500G-EI PWR 48-Port Quick reference guide

GRASS VALLEY

GRASS VALLEY KAYAK HD Installation planning guide

MaxLux

MaxLux МХ0096 quick start guide

Tekvox

Tekvox TEK 1201-HD user manual

Milesight

Milesight LoRaWAN WS50 Series user guide

D-Link

D-Link DUB-H7 - Hub - USB Quick installation guide

Profi-pumpe

Profi-pumpe AC23A operating instructions

Transition Networks

Transition Networks SESPM1040-541-LT Series quick start guide

Transition Networks

Transition Networks SM24TAT2DPA install guide

National Instruments

National Instruments 1128 user manual

Eaton

Eaton EGS Series Instruction booklet

SICK MSL Series User manual

Popular Switch manuals by other brands
