Siemens SITRANS FC430 Quick start guide

© Siemens AG 2014 - 2016. All rights reserved
A5E33338888-AG, 06/2016 1
FC430 upgrade instructions - Remote
Product Information
Introduction
The purpose of these upgrade instructions is to assist technicians in upgrading the FC430 system from sales release 1 (HW
revision 1 and FW version 2.00.02-**).
The instructions are aimed at service and maintenance technicians.
Items supplied

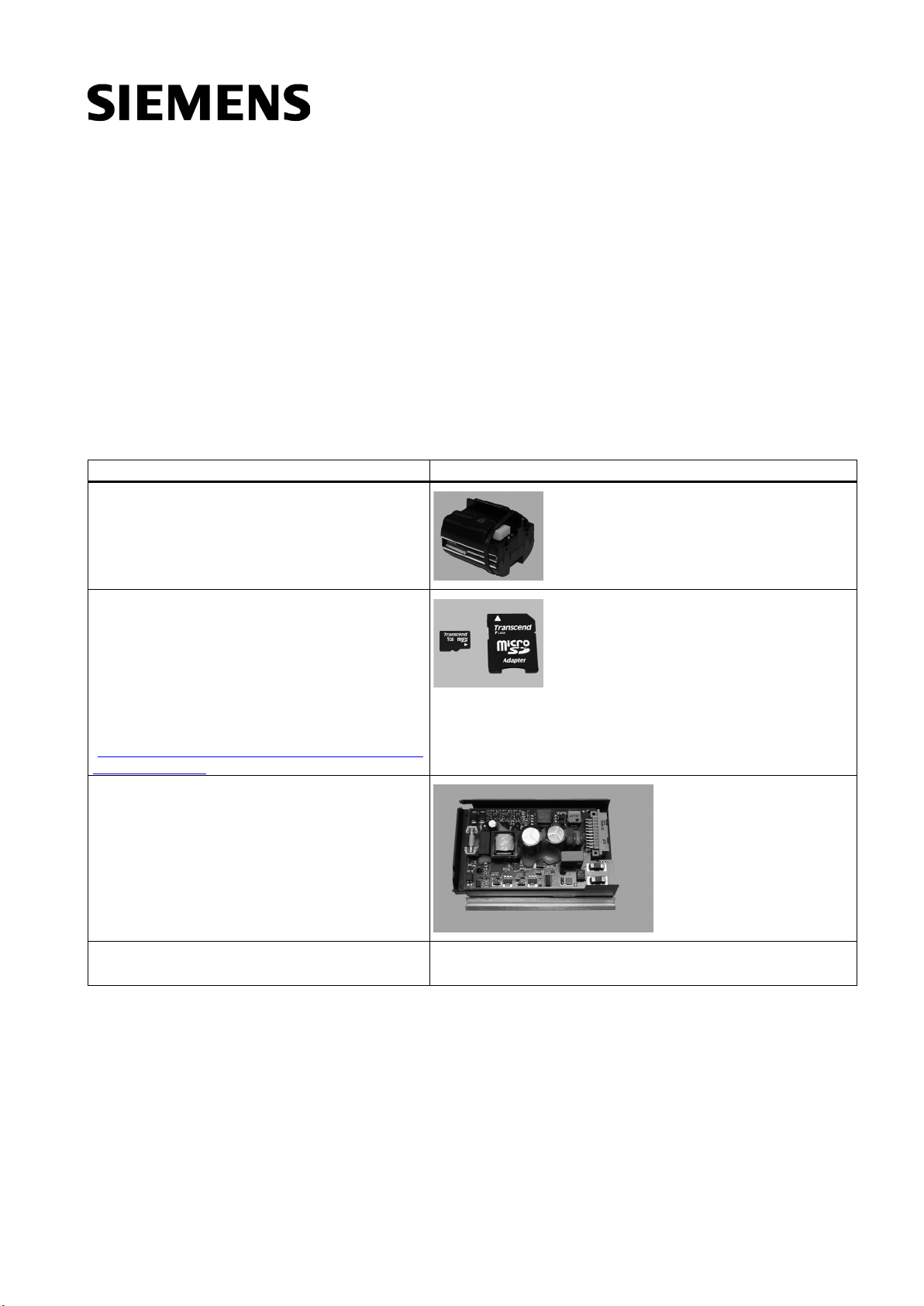

FC430 upgrade package for remote systems, A5E34574778, contains the following components:
Component
SITRANS FCS400 DSL cassette
4 GB micro SD card (SensorFlash) with Micro SD
card adapter containing:
•Firmware bundle
•Upgrade instructions
Note: Firmware bundle and upgrade instructions may
also be downloaded from the Intranet at:
(http://support.automation.siemens.com/WW/view/en/
60666565/133300)
Power supply unit
FC430 Upgrade instructions - Remote
Order number: A5E33338888
FC430 upgrade package for remote version

FC430 upgrade instructions - Remote
2A5E33338888-AG, 06/2016
Upgrading the FC430 system
Overview
The upgrade procedure includes the following main steps:
1. Remove and back up SensorFlash (SD card) (Page 2)
2. Replace power supply (Page 3)
3. Replace DSL cassette (Page 6)
4. Upgrade firmware (Page 8)
5. Synchronize data (Page 8)
Before carrying out any repair work, the instructions for safe handling of the device must be read and understood. See
Operating Instructions.
Remove and back up SensorFlash (SD card)
①
Isolate the device from power.

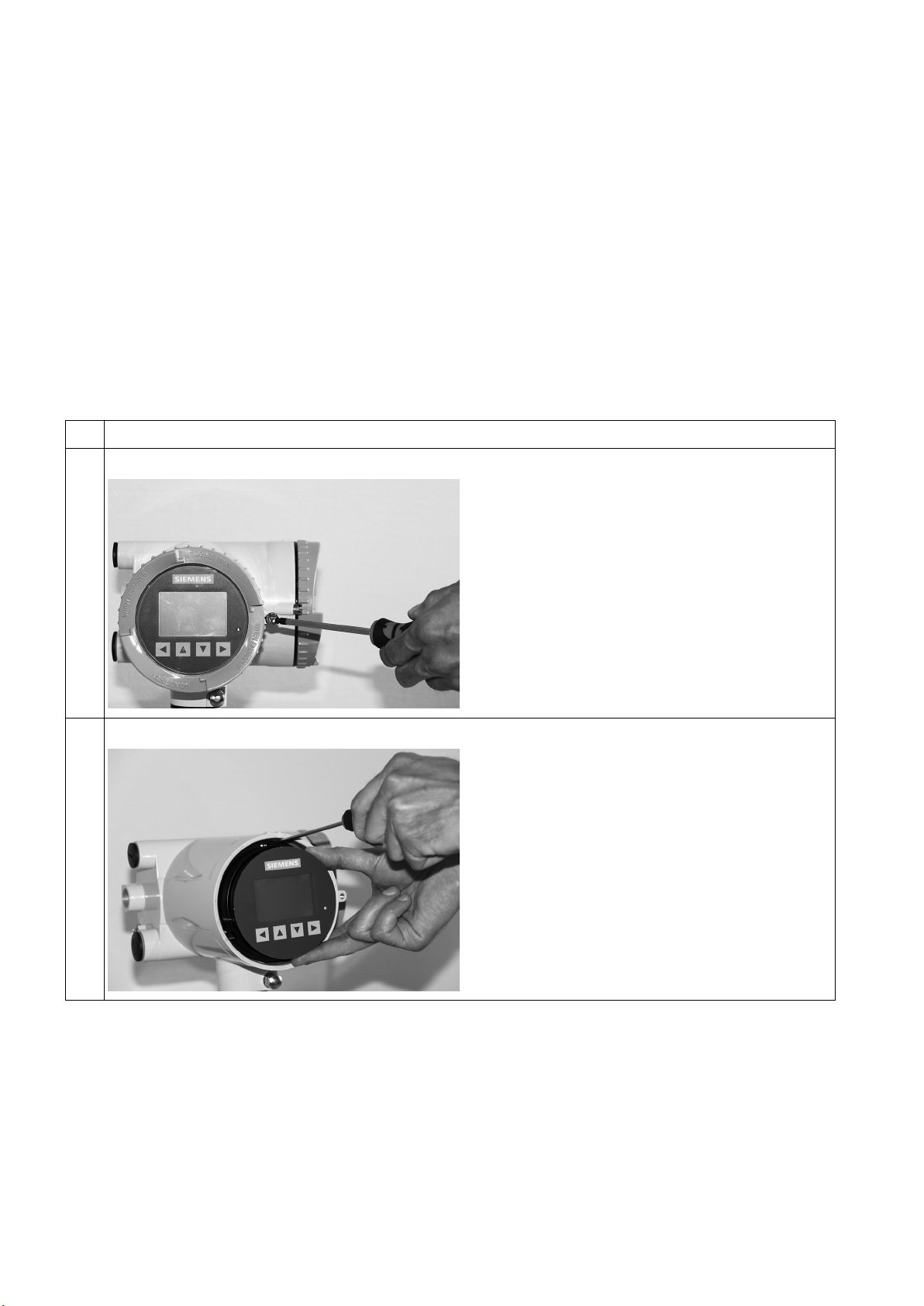

②Unscrew the locking screw of the display lid and remove lid.

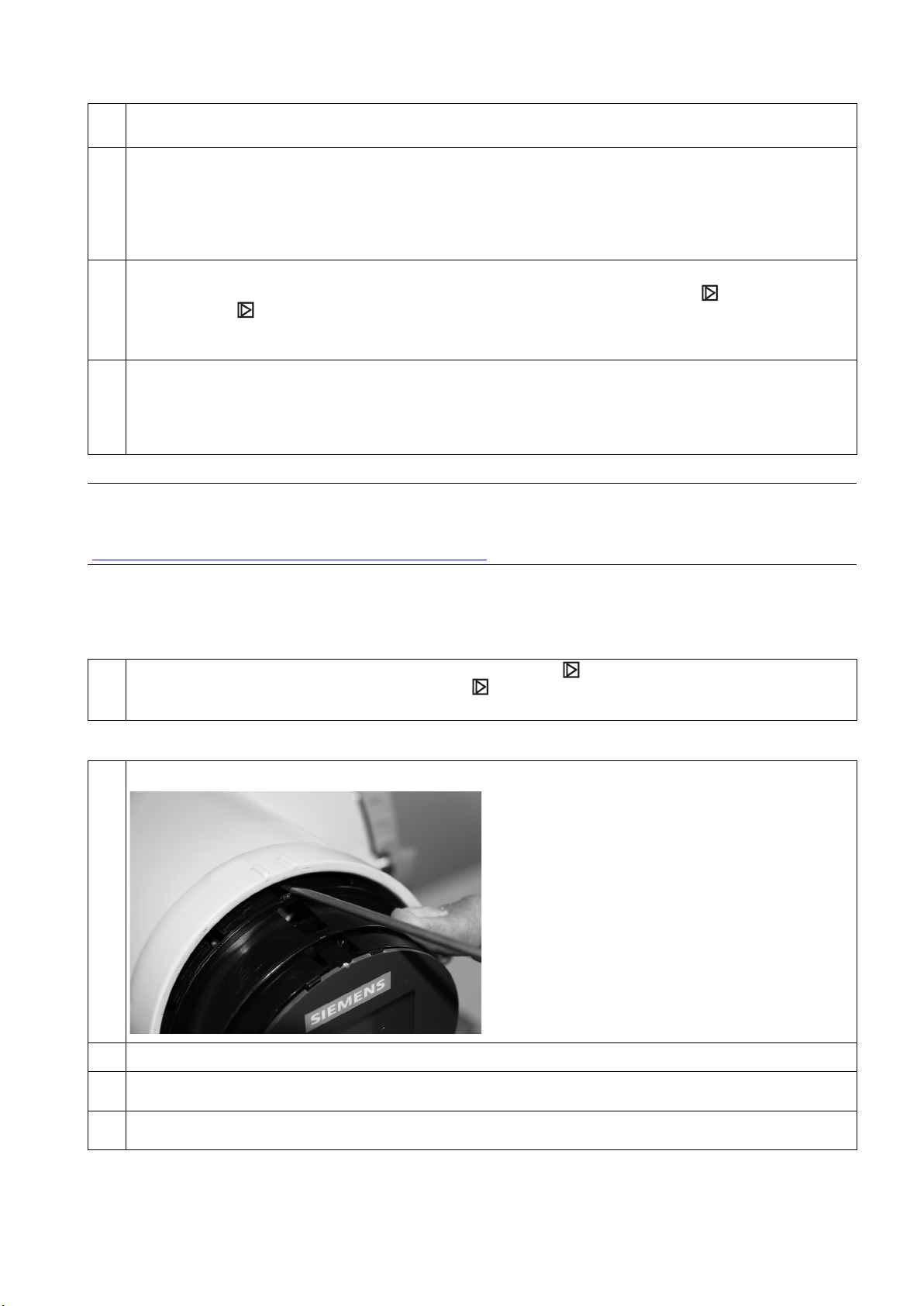

③Using a plain screwdriver, carefully release the display as shown in the following photo.

FC430 upgrade instructions - Remote
A5E33338888-AG, 06/2016 3
④

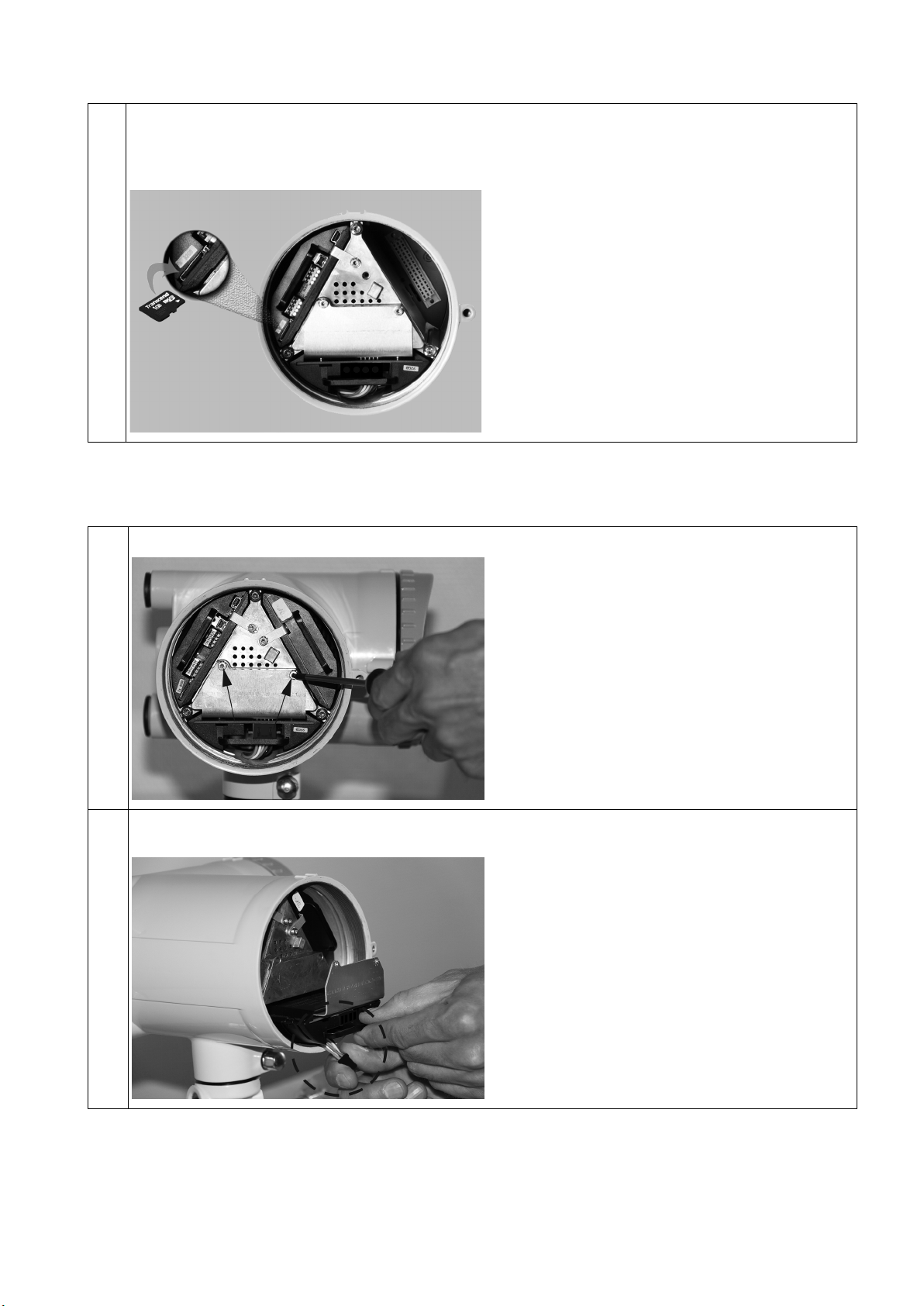

Remove the SensorFlash (SD card) from the transmitter. Insert the SensorFlash into a PC using the SD card
adapter and create a backup of all files from the card to a PC.
Note: Do not re-insert the SD card in the transmitter at this point. You will need the SensorFlash again later, see
Synchronize data (Page 8).
Replace power supply
Remove sensor cassette
①Remove the two screws that hold the sensor cassette.
②

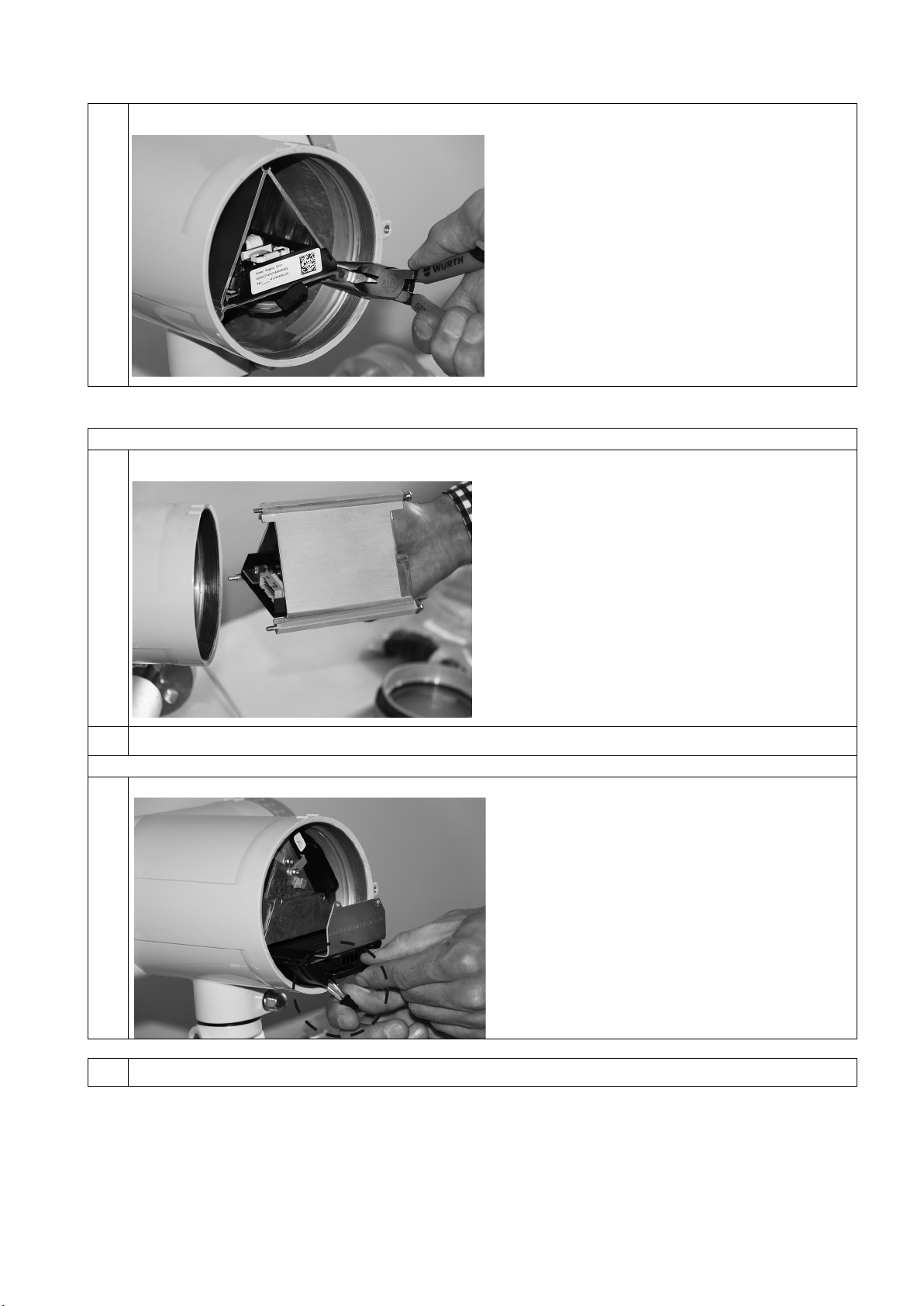

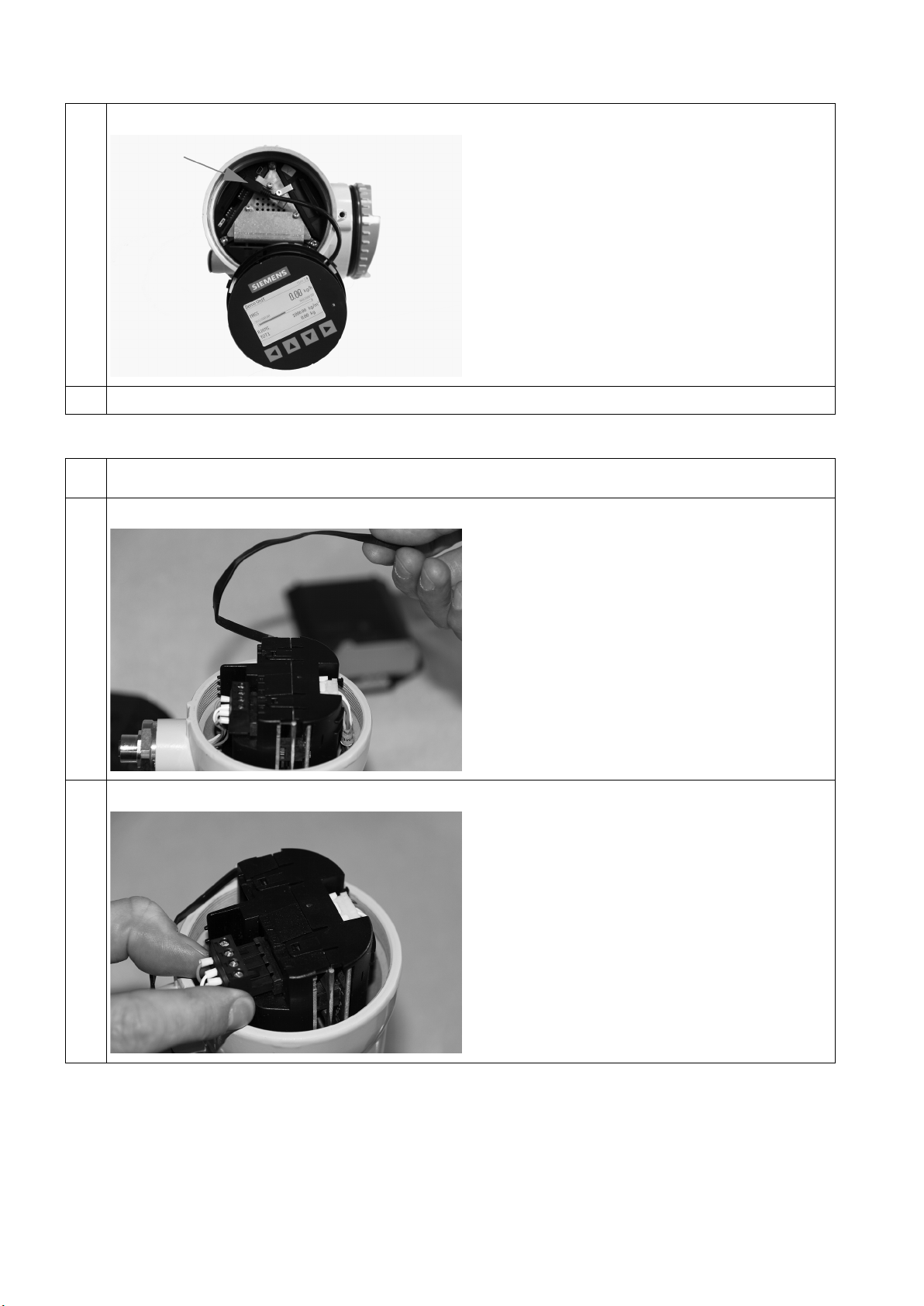

Pull out the sensor cassette to the position shown in the photo. Disconnect the cable by pinching the plug with a pair
of point nose pliers while carefully pulling out the plug.

FC430 upgrade instructions - Remote
4A5E33338888-AG, 06/2016
Remove transmitter and I/O cassettes
①
Remove the two screws that hold the transmitter I/O cassettes.
②Pull out the two cassettes.
Remove power supply
①Unscrew three fixing screws for power supply cover and pull out the cover.

FC430 upgrade instructions - Remote
A5E33338888-AG, 06/2016 5
②
Using a pair of point nose pliers, pull out the triangular housing with the power supply cassette.
Install new power supply
Insert the new power supply delivered with the upgrade kit as follows:
①Carefully slide the new power supply into the triangular housing and reinsert in the transmitter.
②
Reinsert I/O and transmitter cassettes.
Insert sensor cassette as follows:
③Hold down the cable while pushing the sensor cassette to the position shown in the photo.
④
Reconnect cassette cable plug and push sensor cassette into place. Fasten the two screws.

FC430 upgrade instructions - Remote
6A5E33338888-AG, 06/2016
⑤
Connect the display cable, and leave the display unattached as shown in photo.
⑥
Return power to the device.
Replace DSL cassette
①
Unscrew the locking screw of the blind lid and remove it using a wrench key if necessary.
②

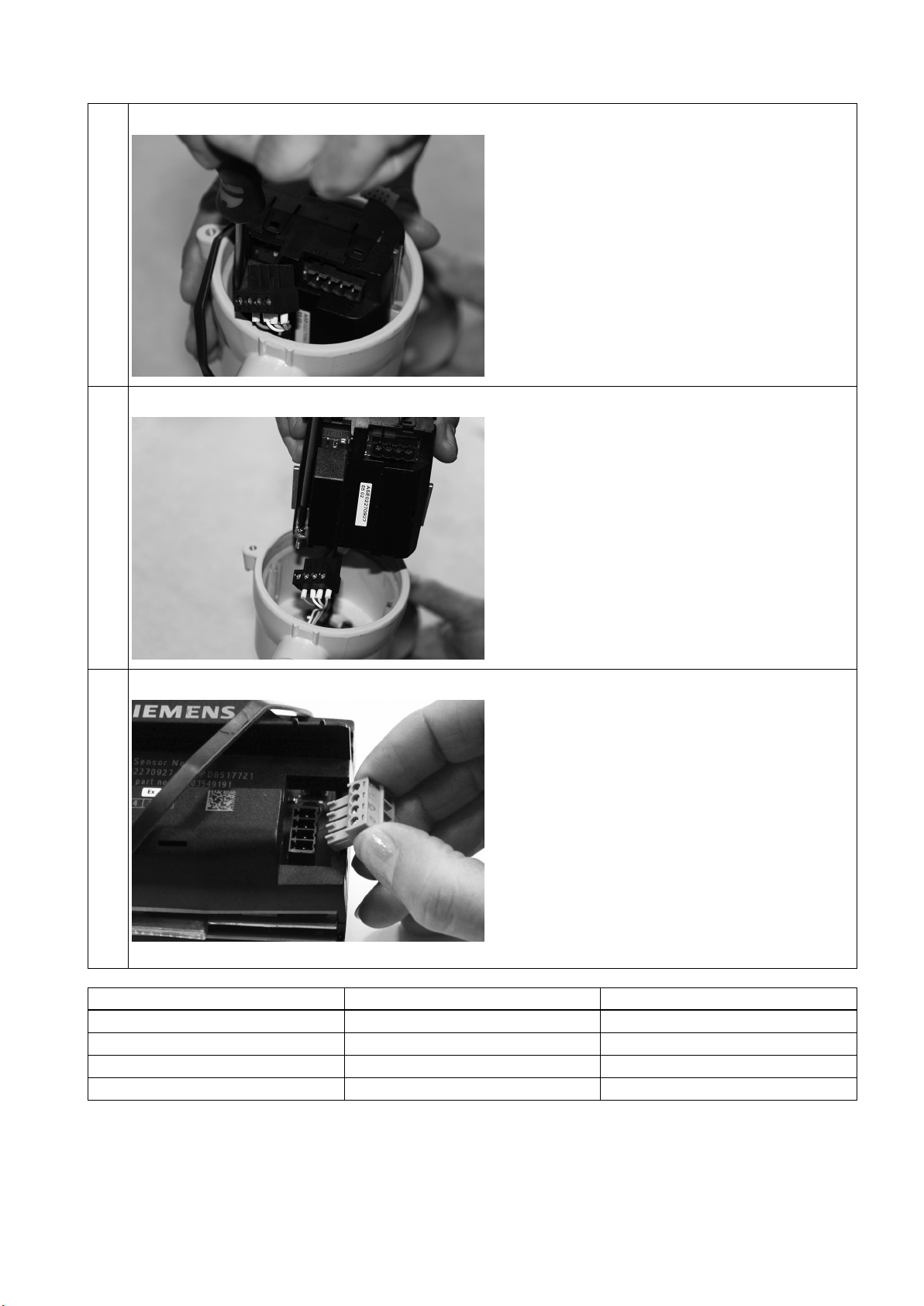

Release the rubber band by lifting it off the small hook next to the cable plug.
③Disconnect the cable plug as shown in the photo.

FC430 upgrade instructions - Remote
A5E33338888-AG, 06/2016 7
④
Remove the screw that holds the DSL cassette.
⑤Carefully remove DSL cassette from housing.
⑥Remove the connector and mount the one supplied with the new DSL cassette.
Note: Make sure to connect the wires as shown in the next table.
Terminal number
Description
Wire color (Siemens cable)
1
24 V DC
Orange
2
0 V
Yellow
3
B
White
4
A
Blue

FC430 upgrade instructions - Remote
8A5E33338888-AG, 06/2016
Install new DSL cassette
①
Insert the new DSL cassette into housing.
②
Fasten the screw that holds the DSL and reconnect the cable with the new plug.
③
Fasten the rubber band to the hook.
④
Remove the O-ring from the lid.
⑤
Reinstate the lid until mechanical stop. Wind back the lid by one turn.
⑥
Mount O-ring by pulling it over the lid and tighten lid cover until you feel friction from the O-ring on both sides. Wind
lid further by one quarter of a turn to seal on the O-ring.
⑦
Reinstate and tighten lid lock screw.
Upgrade firmware
Follow these steps to upgrade the firmware using the local user display:
Note
Make sure to connect the transmitter and sen
sor before you update the firmware.
NOTICE
SensorFlash
Do NOT remove the SensorFlash during the update.
①
Insert the new SensorFlash delivered with the upgrade package into the transmitter.
②
On the display press from one of the measurement views. Sign in as "Expert" (default password 2834).
③
Go to menu item 3.1.10 "Firmware Revision", change the parameter to new FW version "2.02.02-01" and confirm by
pressing .
④Wait 2-3 minutes before the update starts. The update takes approximately 10 minutes and the transmitter makes a
restart after a successful update.
The display flashes and indicates progress during the update.
⑤

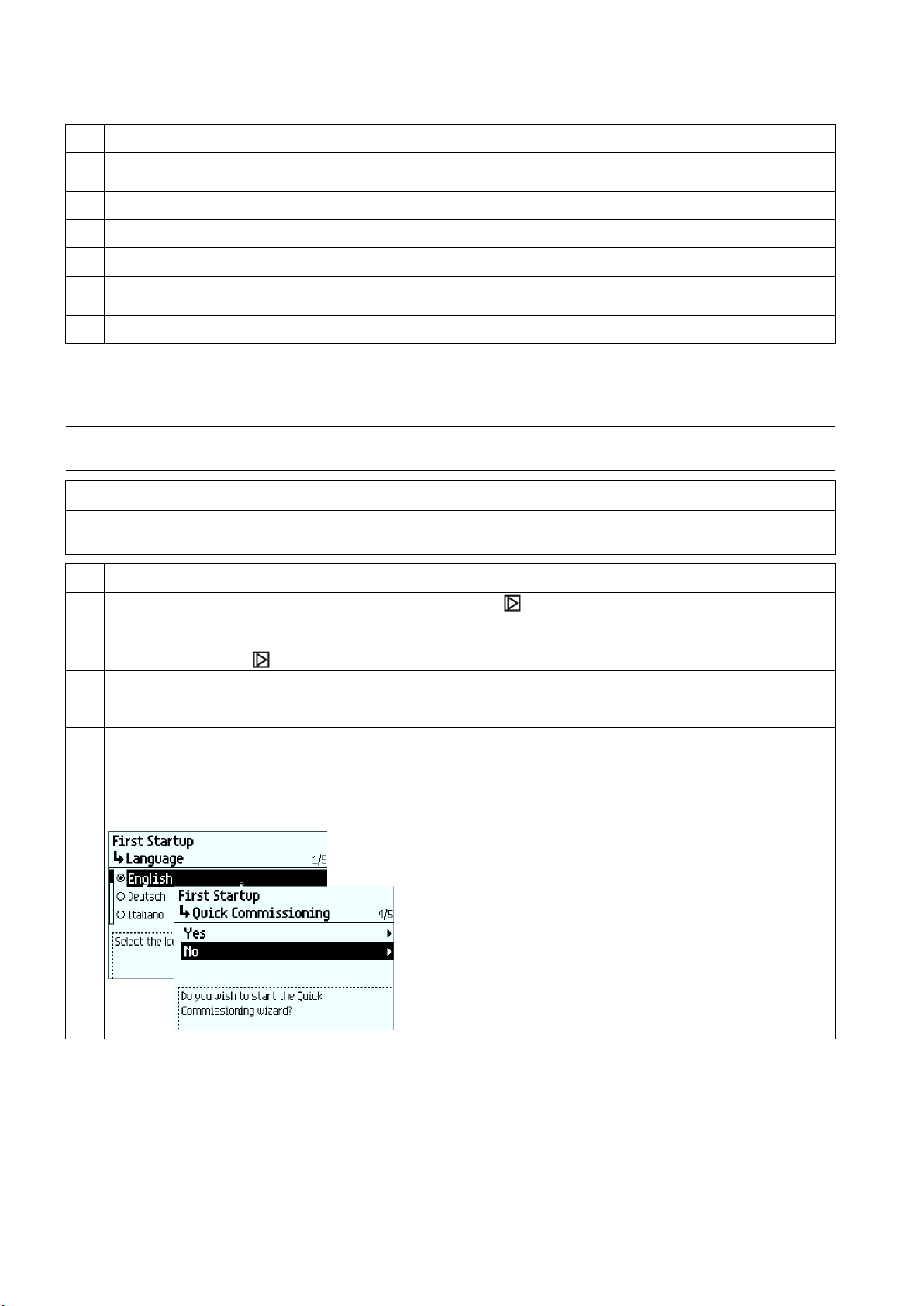

After the restart the display shows the wizard "First startup" .The firmware update does not change the configuration,
but you must go through the basic parameters to confirm the settings (display language, date, time).
Select "No" when asked if you want to go through the Quick commissioning wizard.
Synchronize data
To complete the upgrade, the new sensor electronic must be synchronized with the original SensorFlash data.
①Remove power from the device.
Remove the SensorFlash from the transmitter and insert original one.

FC430 upgrade instructions - Remote
A5E33338888-AG, 06/2016 9
②
Return power to the device.
Alarm 151 "Sensor serial number mismatch" will appear in the display. SensorFlash backup is not possible due to
serial number mismatch between sensor front-end and SensorFlash. Sensor flash data, for example backup data for
sensor calibration, from the replaced sensor electronic must be copied from the SensorFlash to the new electronic.
Proceed as follows to synchronize the data and clear alarm 151.
③Sign in as "Expert" (default password 2834).
Go to menu item 3.3.7.2.1 "Replace Sensor Cassette (Remote)" and press . Select "OK" and press to start
the synchronization.
Synchronization updates data between SensorFlash and sensor electronic. Alarm 151 disappears and all
parameters are backed up in the SensorFlash.
④Verify the data synchronization: Go to menu item 3.1.14.4 "Serial number" (sensor), and ensure that the number
matches the sensor serial number on the sensor product label.
Note: If alarm 151 "Sensor serial number mismatch" appears, then repeat steps 3-4.
Note
Update PID parameters
For update of PID parameters, see FAQ (
https://support.industry.siemens.com/cs/ww/en/view/109738556).
Fraction variant
New fraction configurations are made available in the new firmware. The following step must be performed for fraction
configured flowmeters:
①Go to menu item 2.2.7.3 "Active Fraction" and press . From the list, select the fraction used in the application,
and press .
Note: If the ordered fraction is not found on the list, then select the last option "Empty".
Reinstate display and display lid
①
Reconnect display cable and carefully push display back into housing.
②

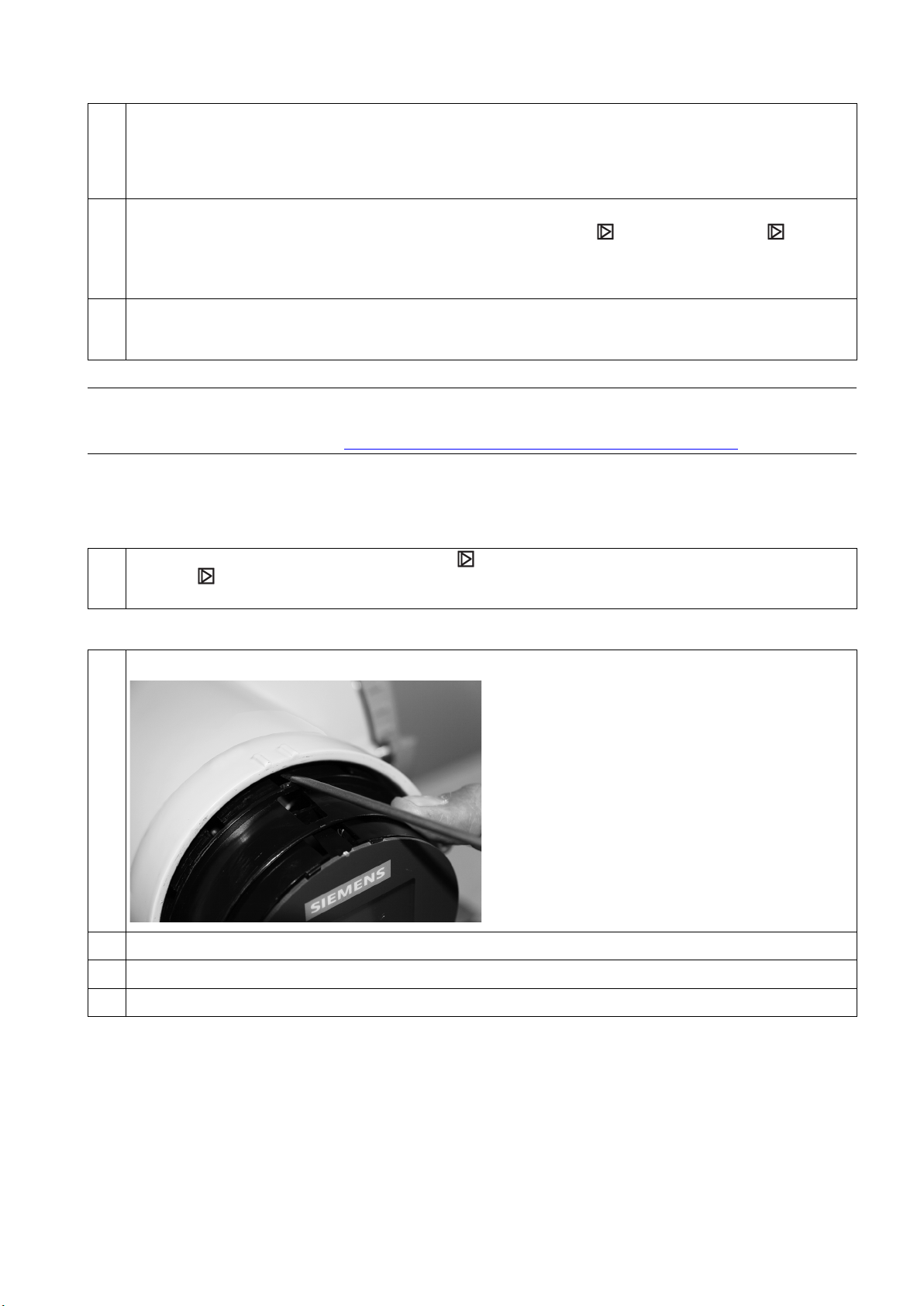

Remove the O-ring from the lid.
③
Reinstate the display lid until mechanical stop. Wind back the lid by one turn.
④

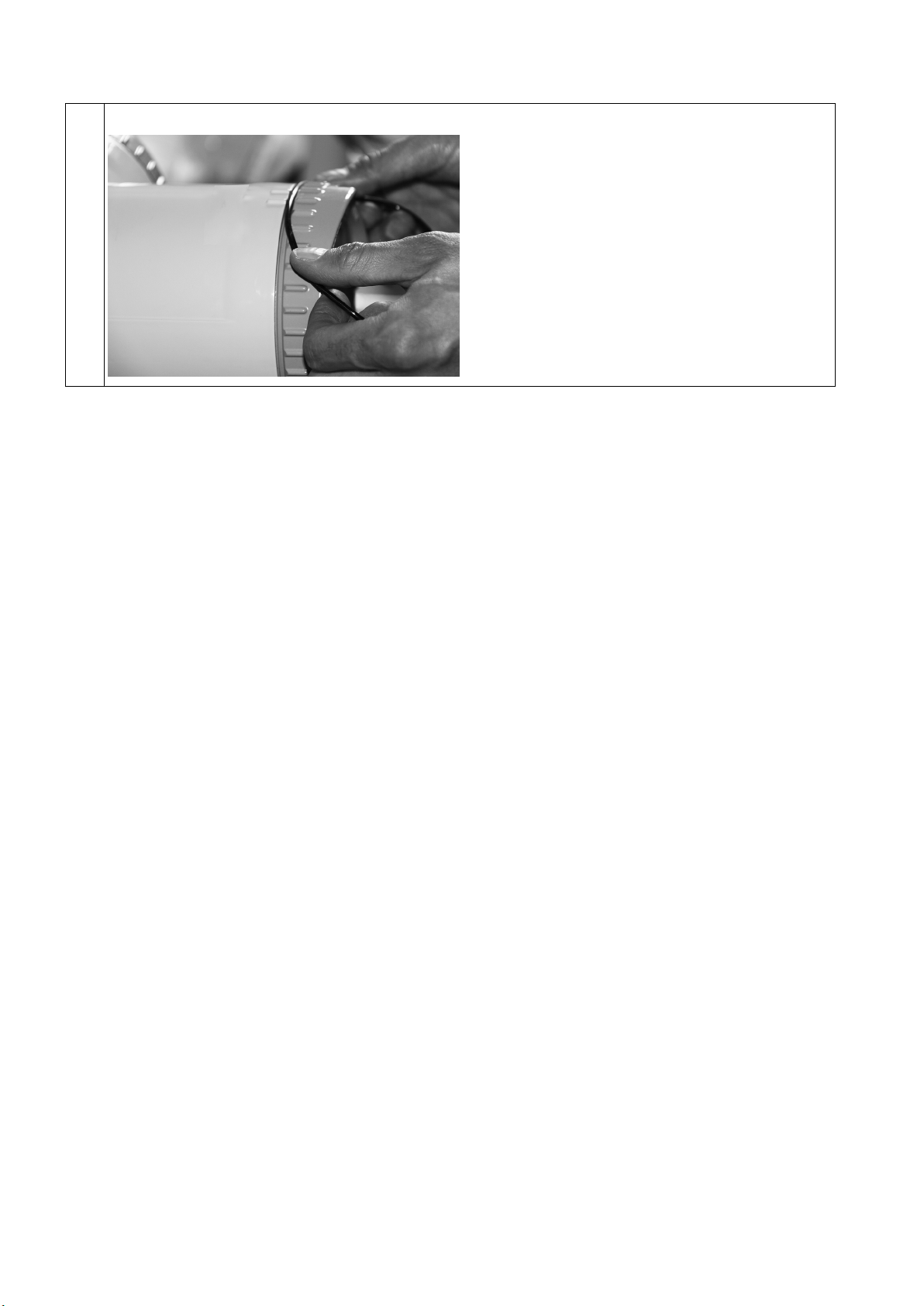

Mount the O-ring by pulling it over the display lid; then turn the lid until you feel friction from the O-ring on both sides.

FC430 upgrade instructions - Remote
10 A5E33338888-AG, 06/2016
⑤

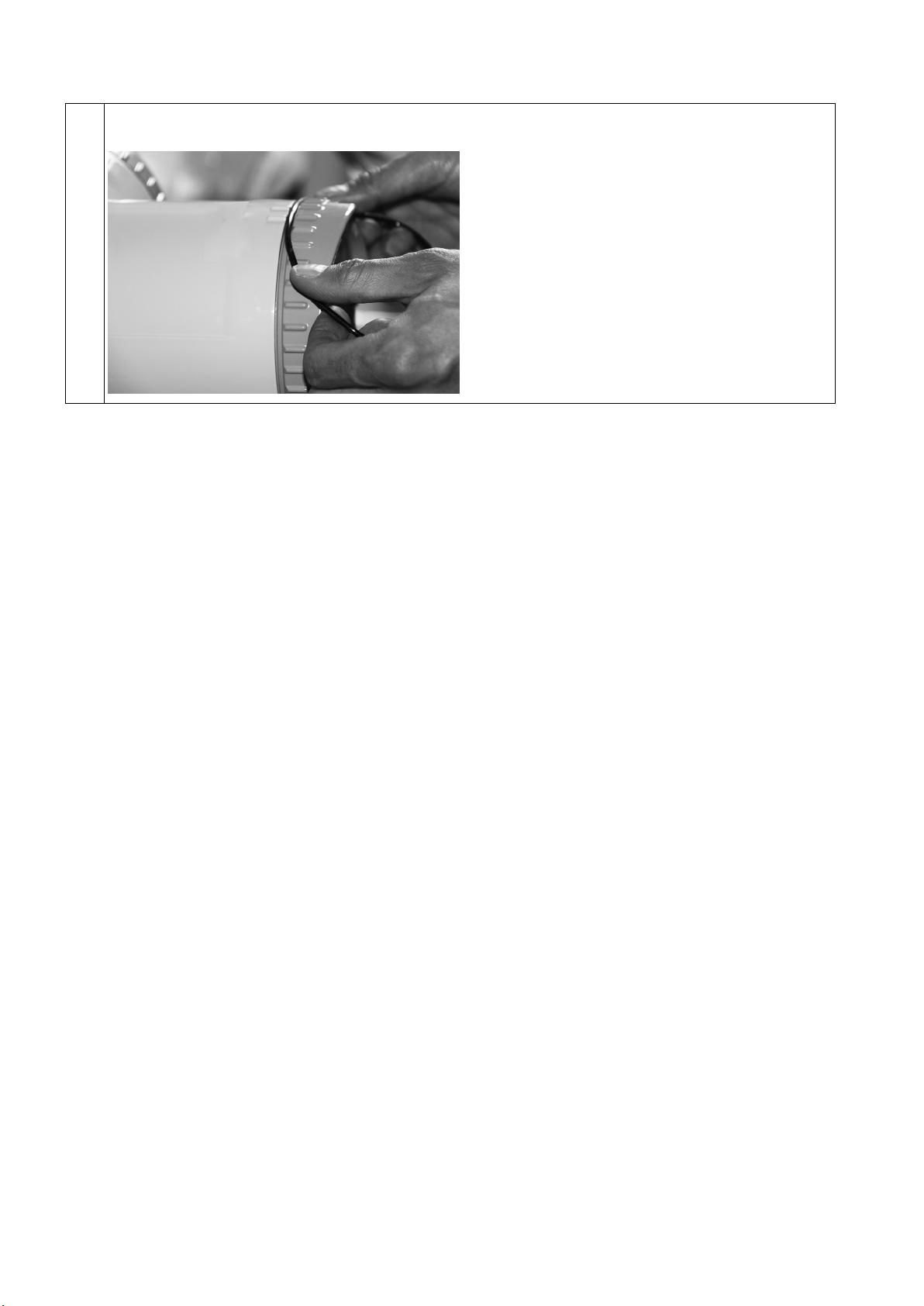

Wind the display lid by one quarter of a turn to seal on the O-ring and tighten the fixing screw.
FC430 upgrade instructions - Remote
A5E33338888
, 06/2016
Siemens AG
Division Process Industries and Drives
Postfach 48 48
90026 NÜRNBERG
GERMANY

© Siemens AG 2014 - 2016. Alle Rechte vorbehalten
A5E33338888-AG, 06/2016 11
FC430 Upgrade-Anweisungen – Getrennt
Produktinformation
Einleitung
Zweck dieser Upgrade-Anweisungen ist die Unterstützung von Technikern beim Upgrade des FC430 Systems mit
Vertriebsfreigabe 1 (HW-Version 1 und FW-Version 2.00.02-**).
Die Anweisungen richten sich an Service- und Wartungstechniker.
Lieferumfang
Das FC430 Upgrade-Paket für Getrenntsysteme, A5E34574778, enthält die folgenden Komponenten:
Komponente
Foto
SITRANS FCS400 DSL-Kassette
4-GB-MicroSD-Karte (SensorFlash) mit MicroSD-
Kartenadapter mit:
•Firmware-Bundle
•Upgrade-Anweisungen
Hinweis: Firmware-Bundle und Upgrade-
Anweisungen können auch im Intranet
heruntergeladen werden unter:
(http://support.automation.siemens.com/WW/view/de/
60666565/133300)
Netzteil
FC430 Upgrade-Anweisungen – Getrennt
Bestellnummer: A5E33338888
FC430 Upgrade-Paket für Getrenntausführung

FC430 Upgrade-Anweisungen – Getrennt
12 A5E33338888-AG, 06/2016
Upgrade des FC430 Systems
Übersicht
Die Upgrade-Vorgehensweise umfasst die folgenden Schritte:
1. SensorFlash (SD-Karte) ausbauen und Sicherungskopie anfertigen (Seite 12)
2. Netzteil austauschen (Seite 13)
3. DSL-Kassette ersetzen (Seite 16)
4. Firmware aktualisieren (Seite 18)
5. Daten synchronisieren (Seite 18)
Bevor Sie Reparaturarbeiten ausführen, müssen Sie die Anweisungen zur sicheren Handhabung des Geräts gelesen und
verstanden haben. Siehe Betriebsanleitung.
SensorFlash (SD-Karte) ausbauen und Sicherungskopie anfertigen
①
Schalten Sie das Gerät spannungsfrei.
②Drehen Sie die Sicherungsschraube des Anzeigedeckels heraus und nehmen Sie den Deckel ab.
③Lösen Sie mit einem einfachen Schraubendreher vorsichtig die Anzeige wie im folgenden Foto gezeigt.

FC430 Upgrade-Anweisungen – Getrennt
A5E33338888-AG, 06/2016 13
④
Nehmen Sie den SensorFlash (SD-Karte) aus dem Messumformer. Schließen Sie den SensorFlash mithilfe des SD-
Kartenadapters an einen PC an und erstellen Sie eine Sicherungskopie sämtlicher Dateien der Karte auf dem PC.
Hinweis: Legen Sie die SD-Karte zu diesem Zeitpunkt nicht wieder in den Messumformer ein. Sie benötigen den
SensorFlash später, siehe Daten synchronisieren (Seite 18).
Netzteil austauschen
Messaufnehmerkassette entnehmen
①Drehen Sie die beiden Schrauben heraus, mit denen die Messaufnehmerkassette befestigt ist.
②
Ziehen Sie die Messaufnehmerkassette in die Stellung heraus, die auf dem Foto zu sehen ist. Trennen Sie das
Kabel, indem Sie den Stecker vorsichtig mit einer Spitzzange greifen und herausziehen.

FC430 Upgrade-Anweisungen – Getrennt
14 A5E33338888-AG, 06/2016
Messumformer- und E/A-Kassetten ausbauen
①
Drehen Sie die beiden Schrauben heraus, mit denen die Messumformer-E/A-Kassetten befestigt sind.
②Ziehen Sie die beiden Kassetten heraus.
Netzteil ausbauen
①Lösen Sie die drei Befestigungsschrauben des Deckels des Netzteils und ziehen Sie den Deckel heraus.

FC430 Upgrade-Anweisungen – Getrennt
A5E33338888-AG, 06/2016 15
②
Ziehen Sie mit einer Spitzzange das dreieckige Gehäuse mit der Netzteilkassette heraus.
Neues Netzteil einbauen
Bauen Sie das neue Netzteil aus dem Upgrade-Kit wie folgt ein:
①Schieben Sie das neue Netzteil vorsichtig in das dreieckige Gehäuse und setzen Sie den Messumformer wieder
ein.
②
Setzen Sie die E/A- und Messumformerkassetten wieder ein.
Setzen Sie die Messaufnehmerkassette wie folgt ein:
③Drücken Sie das Kabel herunter und drücken Sie die Messaufnehmerkassette in die Stellung, die auf dem Foto zu
sehen ist.
④Schließen Sie den Kabelstecker der Kassette wieder an und drücken Sie die Messaufnehmerkassette in Position.
Ziehen Sie die beiden Schrauben an.

FC430 Upgrade-Anweisungen – Getrennt
16 A5E33338888-AG, 06/2016
⑤
Verbinden Sie das Anzeigekabel und lassen Sie die Anzeige gelöst, wie im Foto gezeigt.
⑥
Schalten Sie das Gerät wieder ein.
DSL-Kassette ersetzen
①Drehen Sie die Sicherungsschraube des Blinddeckels heraus und nehmen Sie den Deckel ggf. unter Zuhilfenahme
eines Schraubenschlüssel ab.
②Lösen Sie den Gummiring, indem Sie ihn von dem kleinen Haken neben dem Kabelstecker abziehen.
③Trennen Sie den Kabelstecker wie im folgenden Foto gezeigt.

FC430 Upgrade-Anweisungen – Getrennt
A5E33338888-AG, 06/2016 17
④
Drehen Sie die Schraube heraus, mit der die DSL-Kassette befestigt ist.
⑤Nehmen Sie die DSL-Kassette vorsichtig aus dem Gehäuse.
⑥Nehmen Sie den Steckverbinder ab und stecken Sie den Steckverbinder, der im Lieferumfang der neuen DSL-
Kassette enthalten war.
Hinweis: Achten Sie darauf, dass Sie die Adern wie in der folgenden Tabelle dargestellt verbinden.
Klemmennummer
Beschreibung
Aderfarbe (Siemens-Kabel)
1
DC 24 V
Orange
2
0 V
Gelb
3
B
Weiß
4
A
Blau

FC430 Upgrade-Anweisungen – Getrennt
18 A5E33338888-AG, 06/2016
Neue DSL-Kassette einbauen
①
Stecken Sie die neue DSL-Kassette in das Gehäuse.
②Ziehen Sie die Schraube an, mit der die DSL-Kassette befestigt wird, und schließen Sie das Kabel mit dem neuen
Stecker wieder an.
③
Befestigen Sie den Gummiring am Haken.
④
Entfernen Sie den O-Ring am Deckel.
⑤
Setzen Sie den Deckel bis zum mechanischen Anschlag ein. Drehen Sie den Deckel um eine Umdrehung zurück.
⑥Ziehen Sie den O-Ring über den Deckel und drehen Sie den Deckel fest, bis auf beiden Seiten der Kontakt mit dem
O-Ring spürbar ist. Drehen Sie den Deckel um eine Viertelumdrehung weiter, damit der O-Ring dicht abschließt.
⑦
Bringen Sie die Sicherungsschraube am Deckel wieder an und ziehen Sie sie fest.
Firmware aktualisieren
Gehen Sie wie folgt vor, um die Firmware über die lokale Benutzeranzeige zu aktualisieren:
Hinweis
Schließen Sie unbedingt den Messu
mformer und den Messaufnehmer an, bevor Sie die Firmware aktualisieren.
ACHTUNG
SensorFlash
Ziehen Sie den SensorFlash während der Aktualisierung NICHT heraus.
①
Stecken Sie den im Lieferumfang des Upgrade-Pakets enthaltenen neuen SensorFlash in den Messumformer.
②Drücken Sie in der Anzeige in einer der Messwertansichten auf . Melden Sie sich als "Experte" an
(Standardpasswort 2834).
③Gehen Sie zu Menüpunkt 3.1.10 "Firmwarestand", ändern Sie den Parameter in die neue FW-Version "2.02.02-01"
und bestätigen Sie mit .
④
Warten Sie 2-3 Minuten, bevor die Aktualisierung beginnt. Die Aktualisierung dauert ca. 10 Minuten, und der
Messumformer führt nach einer erfolgreichen Aktualisierung einen Neustart durch.
Die Anzeige blinkt und zeigt den Fortschritt während der Aktualisierung an.
⑤Nach dem Neustart zeigt der Assistent "Erstinbetriebnahme" an. Bei der Firmware-Aktualisierung wird die
Konfiguration nicht geändert, doch Sie müssen durch die Grundparameter gehen und prüfen, ob die Einstellungen
(Anzeigesprache, Datum, Uhrzeit) korrekt sind.
Wählen Sie "Nein", wenn Sie gefragt werden, ob Sie den Assistenten für die Schnellinbetriebnahme verwenden
möchten.
Daten synchronisieren
Um das Upgrade fertigzustellen, muss die neue Messaufnehmerelektronik mit den ursprünglichen SensorFlash-Daten
synchronisiert werden.

FC430 Upgrade-Anweisungen – Getrennt
A5E33338888-AG, 06/2016 19
①
Schalten Sie das Gerät aus.
Entnehmen Sie den SensorFlash aus dem Messumformer und legen Sie den ursprünglichen SensorFlash ein.
②Schalten Sie das Gerät wieder ein.
Alarm 151 "Keine Übereinstimmung Sensor Seriennummer" erscheint in der Anzeige. Eine SensorFlash-Sicherung
ist aufgrund der Nichtübereinstimmung der Seriennummern zwischen Messaufnehmer-Frontend und SensorFlash
nicht möglich. Die SensorFlash-Daten, z. B. Sicherungsdaten für die Messaufnehmerkalibrierung aus der ersetzten
Messaufnehmerelektronik, müssen vom SensorFlash in die neue Elektronik kopiert werden. Gehen Sie wie folgt vor,
um die Daten zu synchronisieren und Alarm 151 zu löschen.
③Melden Sie sich als "Experte" an (Standardpasswort 2834).
Gehen Sie zum Menüpunkt 3.3.7.2.1 "Messaufn.kass. ersetzen (getrennt)" und drücken Sie . Wählen Sie "OK"
und drücken Sie , um die Synchronisierung zu starten.
Bei der Synchronisierung werden die Daten zwischen SensorFlash und Messaufnehmerelektronik aktualisiert. Alarm
151 verschwindet und alle Parameter sind im SensorFlash gesichert.
④Prüfen Sie die Datensynchronisation: Gehen Sie zum Menüpunkt 3.1.14.4 "Seriennummer" (Messaufnehmer) und
stellen Sie sicher, dass die Nummer mit der auf dem Produktschild des Messaufnehmers angegebenen
Seriennummer übereinstimmt.
Hinweis: Wenn Alarm 151 "Keine Übereinstimmung Sensor Seriennummer" nicht verschwindet, wiederholen Sie die
Schritte 3-4.
Hinweis
PID-Parameter aktualisieren
Wie Sie die PID
-Parameter aktualisieren, erfahren Sie unter FAQ
(
https://support.industry.siemens.com/cs/ww/de/view/109738556).
Fraktionsvariante
In der neuen Firmware sind neue Fraktionskonfigurationen verfügbar. Gehen Sie bei Durchflussmessgeräten mit
konfigurierter Fraktion wie folgt vor:
①
Gehen Sie zum Menüpunkt 2.2.7.3 "Aktive Fraktion" und drücken Sie . Wählen Sie in der Liste die in der
Anwendung verwendete Fraktion aus und drücken Sie .
Hinweis: Wenn Sie die bestellte Fraktion in der Liste nicht finden, wählen Sie die letzte Option "Leer".
Anzeige und Anzeigedeckel wieder einsetzen
①Schließen Sie das Anzeigekabel wieder an und schieben Sie die Anzeige vorsichtig in das Gehäuse zurück.
②
Entfernen Sie den O-Ring am Deckel.
③Setzen Sie den Anzeigedeckel bis zum mechanischen Anschlag ein. Drehen Sie den Deckel um eine Umdrehung
zurück.
④Ziehen Sie den O-Ring über den Anzeigedeckel. Drehen Sie dann den Deckel, bis auf beiden Seiten der Kontakt mit
dem O-Ring spürbar ist.

FC430 Upgrade-Anweisungen – Getrennt
20 A5E33338888-AG, 06/2016
⑤
Drehen Sie den Anzeigedeckel um eine Viertelumdrehung, sodass der O-Ring dicht abschließt, und ziehen Sie die
Befestigungsschrauben fest.
FC430 Upgrade-Anweisungen – Getrennt
A5E33338888
, 06/2016
Siemens AG
Division Process Industries and Drives
Postfach 48 48
90026 NÜRNBERG
DEUTSCHLAND
