SIGE ART 004M User manual

SIGE S.P.A.
60020 POLVERIGI AN ITALY
TEL [phone] R.A.  FAX [phone]
WWW.SIGESPA.IT INFO@SIGESPA.IT
PRODOTTO ED ASSEMBLATO IN ITALIA / MADE AND ASSEMBLED IN ITALY / FABRIQUÉ ET ASSEMBLÉ EN ITALIE / HECHO Y MONTADO EN ITALIA
SIGE non Sarà rESponSabIlE dI EvEntualI dannI occorSI pEr utIlIzzo dEl prodotto dIfformE da quEllo pEr Il qualE èStato concEpIto. SIGE wIll not bE rESponSIblE for any EvEntual damaGE duE to adIffErEnt uSE from thE onE It haS bEEn madE.
SIGE nE SEra paS rESponSablE pour touS lES dommaGES àcauSE d’un dIfférEnt utIlIzatIon du produIt pour lEquEl Il aété fabrIqué. SIGE no SEra rESponSablE para cualquIEr daño dEbIdo al uSo dIfErEntE dE lo por El cual un producto ha SIdo rEalIzado.
CARATTERISTICHE • FEATURES • CARACTÉRISTIQUES • CARACTERÍSTICAS
Cestello jolly con fondo in nobilitato e guide ad estrazione totale con soft.
Solid base pull-out basket with full extension slides and soft closing.
Panier bas coulissant avec coulisses sortie-totale et soft closing. Panier fond mélaminé.
Cesto jolly en asiento laminado con guias a estracción total con soft.
MINUTERIA INTERNA • FITTINGS • FERRURE • FORRETERIA
N°14 4x16 Vite autofilettante / Self tapping screw / Vis autotaraudeuse / Tornillos autorroscantes
N°4 6,3x12 Eurovite / Eurovite / Eurovite / Eurovite
N°4 M5x12 Viti / Screw / Vis / Tornillos
N°8 3,9x13 Vite autofilettante / Self tapping screw / Vis autotaraudeuse / Tornillos autorroscantes

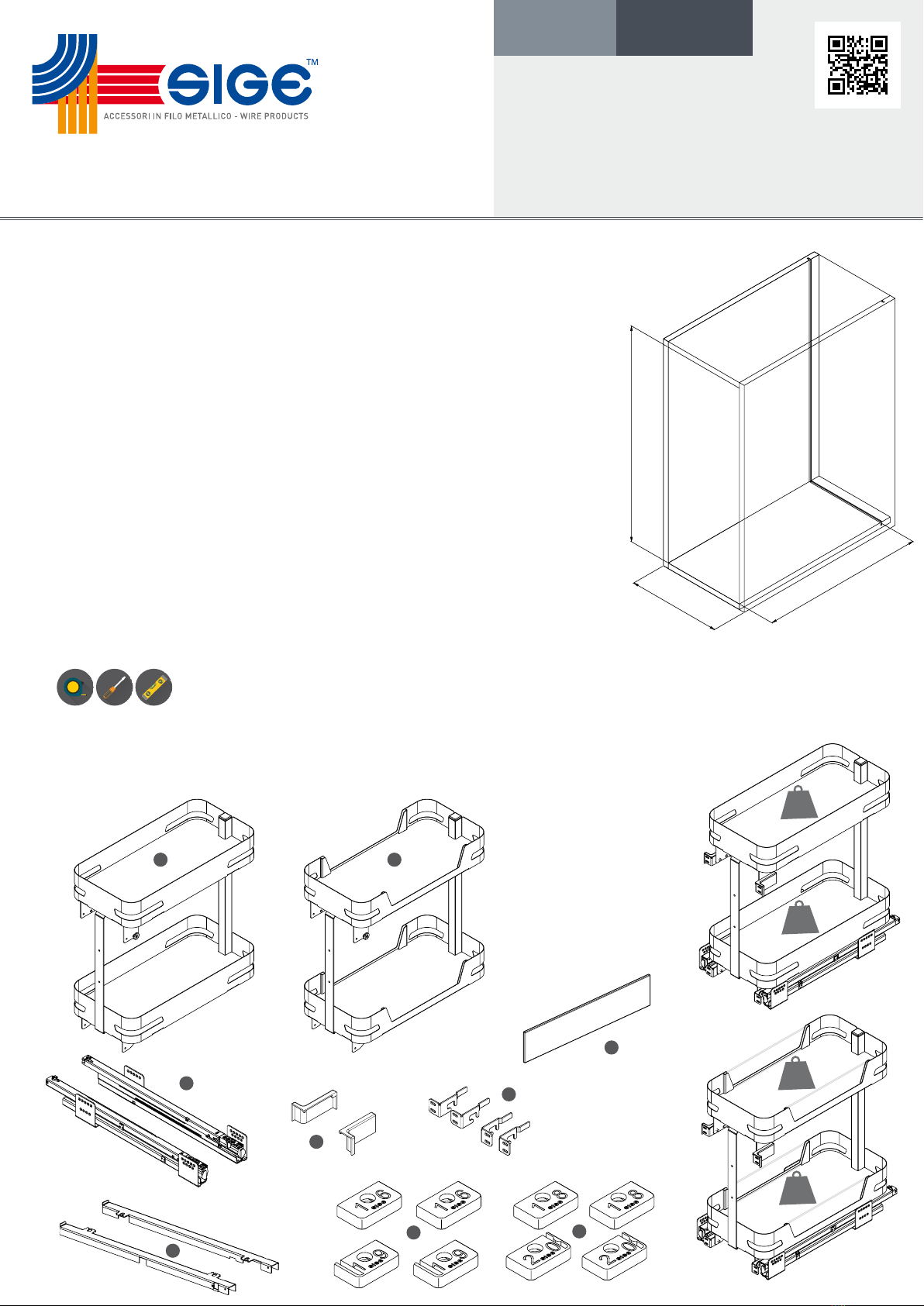

COMPONENTI • PARTS • COMPOSANTS • COMPONENTES
A. N°1 004M Cestello / Basket / Panier / Cesto
B. N°1 004ME Cestello / Basket / Panier / Cesto
C. N°1 Set guide / Set slides / Kit coulisses / Set de guias
D. N°2 Stae fissaggio antina / Door brackets / Pattes fixation porte / Escuadras para ajuste de puerta
E. N°4 Set carter per guide / Slides carter kit / Kit carter coulisses / Kit carter para guias
F. N°1 Set spessori fianchi mobile da 18/20 mm / Cabinet side thickness spacer kit 18/20 mm
Set d’épaisseur pour cotés des meubles 18/20 mm / Set de espesores para costados del mueble 18/20 mm
G. N°1 Set spessori fianchi mobile da 16/19 mm / Cabinet side thickness spacer kit 16/19 mm
Set de espesores para costados del mueble 16/19 mm / Kit espesores lados del mueble 16/19 mm
H. N°2 Cover attacco antina / Door fixing cover / Coverture pour la patte de fixation / Cobertura para los soportes de fijación
I. N°4 Sponda / Insert / Insert / Lateral
UTENSILERIA • TOOLS • OUTILS • INSTRUMENTOS
MANUTENZIONE/ MAINTENANCE/ ENTRETIEN/ MANTENIMIENTO
Pulire con un panno morbido ed asciutto. Evitare l’uso di solventi e/o abrasivi.
Clean with a soft, dry cloth. Avoid using solvents or abrasive.
Nettoyez avec un chion sec et doux. N’utilisez pas aucun solvant ou produit abrasif.
Limpiar con paño suave y seco. Evitar el uso de solventes y/o abrasivos.
300-400-450-600
Min.520
Min.495
15
KG
15
KG
15
KG
15
KG
REV 00.2018
F0IST000091
ART 004M
ART 004ME
GUIDE SIGE - SIGE SLIDES - COULISSES SIGE - GUIAS SIGE
A B
C
E
GF
D
H
MATERIA MATERIA EVO
ART 004ME
ART 004M
I

Avvitare le staffe D sull’antina rispettando le misure indicate.
Screw D brackets on the door respecting showed data.
Vissez les pattes D sur la porte en respectant les mesures indiquées.
Atornillar los soportes D sobre la puerta respetando las medidas indicadas.
Posizionare le guide C rispettando le quote indicate ed avvitarle con le apposite
viti sui fianchi del mobile. NB: È possibile scegliere di posizionare le guide in alto
o in basso in base alle proprie esigenze.
Place slides C respecting showed data and screw them on the cabinet’s sides.
NB: It’s possible to choose slides position either on top or on the bottom to suit
your needs.
Positionez les coulisses C en respectant les mesures indiquées et serrez les vis sur
les côtés du meuble. NB: Est possible choisir si positionner les coulisses en haut
ou en bas selon nécessité.
Posicionar las guìas C respetando las medidas indicadas y atornillar con sus debi-
dos tornillos sobre los costados del mueble. NB: Es posible elegir si posicionar las
guìas arriba o abajo segun las proprias necesidades.
55
37 320
18
18
18
18
424
37 320
18
18
18
18
11,50
14 14
351
A
B
A/2 A/2
B/2 B/2
MIDDLE LINE
LINEA CENTRALE
N°8 4x16
N°8 3,9x13
1
2
A B
300 180 190
400 280 290
450 330 340
600 480 490
Scegliere i particolari F o G a seconda dello spessore fianco mobile, come
mostrato nella tabella*, Inserire i particolari nel carter E.
Choose the F or G part depending on the cabinet side thickness, as shown in
the table*, Insert the parts in the carter E.
Choisissez les particuliers F ou G en fonction de l’épaisseur du flanc mobile,
comme indiqué dans le tableau *, insérer les particuliers dans le carter E.
Elija los componentes F o G segundo el grosor del lado del mueble, como se
muestra en la tabla *, inserte llos componentes en el carter E.
3
ES. SIDE 18MM
20mm
16mm
19mm
COMPONENTE
PART
F
G
SPESSORE FIANCO MOBILE
*
CABINET SIDE THICKNESS
18mm
CLICK!

CLICK!
Montare il cesto A o B sulle guide C.
Fit basket A or B on slides C.
Monter le panier A ou B sur les coulisses C.
Montar el cesto A o B sobre las guìas C.
Montare l’antina sul cesto A o B e serrare le quattro viti M5x12.
Fix the door on the basket A or B and tight the four M5x12 srews.
Fixez la porte sur le panier A ou B et serrez les quatre vis M5x12.
Fije la puerta en la cesta A o B y apriete los cuatro tornillos M5x12.
Avvitare i carter E sul pianetto tramite le euroviti 6,3x12. Premonitore le quattro
viti M5x12. NB: Posizionare i carter E sui pianetti a seconda di come sono state,
precedentemente, posizionate le guide C (vedi fase 1).
Screw the carter E onto the shelf using the 6,3x12 eurovites. Pre-assemble the
four M5x12 screws. NB: Place the carters E on the shelves according to how the
guides C were previously placed (see step 1).
Visser le carter E sur l’étagère en utilisant les eurovites 6,3x12. Pré-assembler les
quatre vis M5x12. NB: Positionner les carter E sur les étagères en fonction du
positionnement des guides C (voir étape 1).
Atornille el carter E en el estante usando los eurovites 6,3x12. Premontar los
cuatro tornillos M5x12. NB: coloque las carter E en los estantes de acuerdo con
la posición previa de las guías C (consulte el paso 1).
4
N°4 M5x12 N°4 6,3x12
5
6

Allentare le quattro M5x12 (a), girare la vite (b) come mostrato per regolare l’antina in su e giù.
Loosen the four M5x12 (a), turn the screw (b) as shown to adjust the door up and down.
Desserrez les quatre M5x12 (a), tournez la vis (b) comme indiqué pour ajuster la porte de haut en bas.
Afloje los cuatro M5x12 (a), gire el tornillo (b) como se muestra para ajustar la puerta hacia arriba y
hacia abajo.
Allentare le quattro M5x12, per regolare l’antina in avanti ed in dietro.
Loosen the four M5x12, to adjust the door forward and back.
Desserrez les quatre M5x12, pour ajuster la porte avant et arrière.
Afloje los cuatro M5x12, para ajustar la puerta hacia adelante y hacia atrás.
Allentare le otto 3,9x13, per regolare l’antina a destra e sinistra.
Loosen the eight 3,9x13, to adjust the door to the right and left.
Desserrez les huit 3,9x13, pour ajuster la porte à droite et à gauche.
Afloje los ocho 3,9x13, para ajustar la puerta a la derecha e izquierda.
Sponda / Insert / Insert / Lateral
LA SIGE SPA SI RISERVA IL DIRITTO DI APPORTARE VARIAZIONI SENZA PREAVVISO  SIGE SPA HAS THE RIGHT TO MAKE CHANGES ON IT WITHOUT NOTICE
SIGE SPA A LE DROIT D’APPORTER DES VARIATIONS SANS PRÉAVIS  SIGE SPA SE RESERVA EL DERECHO DE REALIZAR CAMBIOS SIN PREVIO AVISO.
OPTIONAL
7
9
8
ART 004M ART 004ME
AB
