SIGE INFINITY 350 User manual

REV. 00.2017
F0IST00012
SIGE S.p.A.
60020 Polverigi (AN) ITALY
tel [phone] r.a. - fax [phone]
www.sige-spa.it [email protected]
INFINITY LINE - INFINITY PLUS - GREEN LINE
Art 350
montaggio versione dx . assembly right version
montage version droite . montaje versión dereche
Prodotto ed assemblato in Italia / Made and assembled in Italy / Fabriqué et assemblé en Italie / Hecho y montado en Italia
PASSIONE
PASSION
DESIGN
Certified Integrated Systems
ISO 9001 • ISO 14001 - OHSAS 18001 • SA 8000
SIGE non sarà responsabile di eventuali danni occorsi per utilizzo del prodotto difforme da quello per il quale è stato concepito. SIGE will not be responsible for any eventual damage due to a different use from the one it has been made.
SIGE ne sera pas responsable pour tous les dommages à cause d’un différent utilization du produit pour lequel il a été fabriqué. SIGE no sera responsable para cualquier daño debido al uso diferente de lo por el cual un producto ha sido realizado.
UTENSILERIA • TOOLS
OUTILS • INSTRUMENTOS
MIN 580
900-1200
16 - 20
MIN 470 - MAX 530

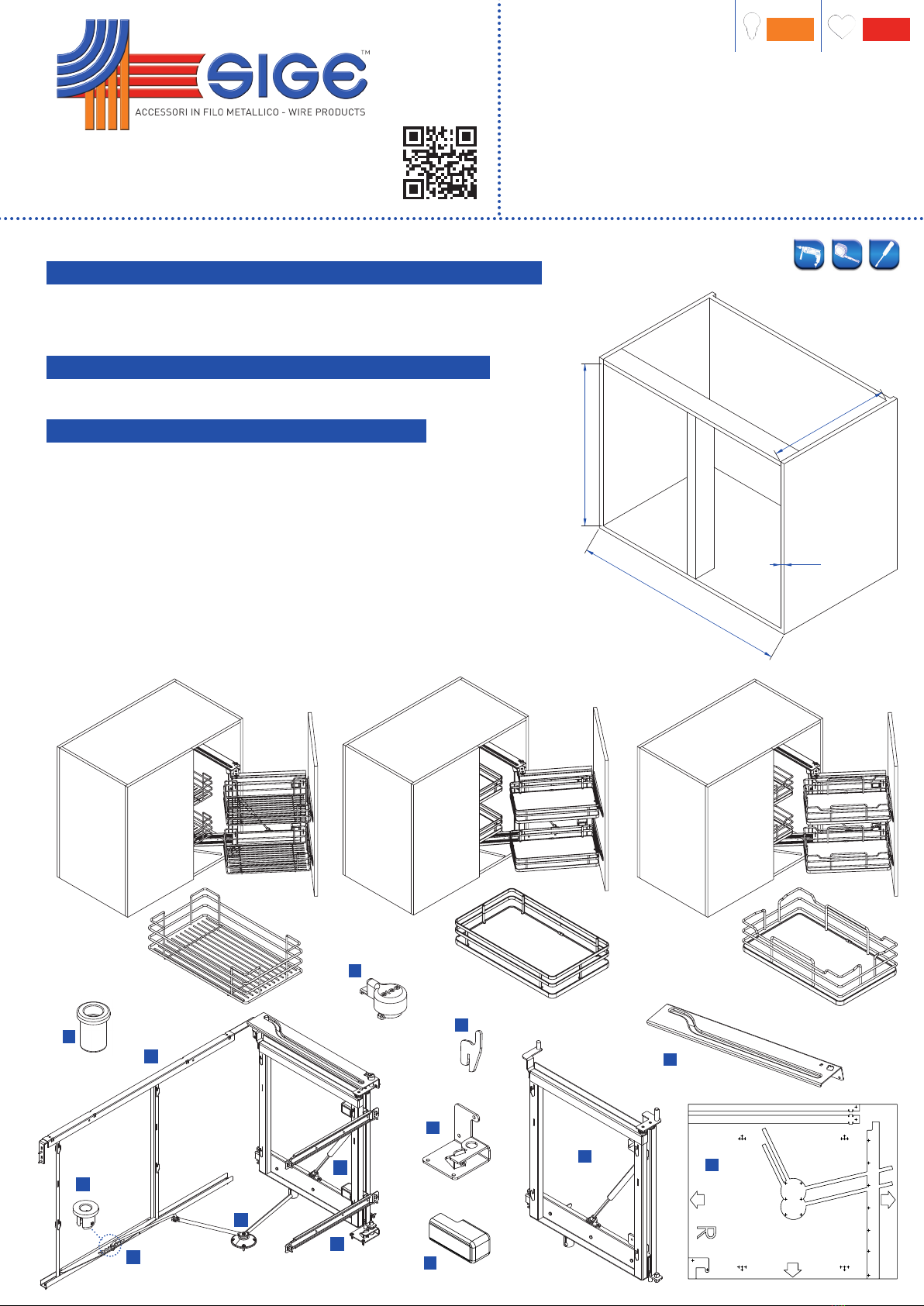

CARATTERISTICHE • FEATURES • CARACTÉRISTIQUES • CARACTERÍSTICAS
Meccanismo estraibile per angolo base, con 4 cesti, completo di soft. Versione sx o dx.
Pull-out mechanism for corner base unit, with 4 baskets, complete of soft. Left or right side version.
Mécanisme extractible pour angle de base, avec 4 paniers,complet de soft. Version gauche ou droite.
Mecanismo extraíble para esquinero con 4 cestos, y soft. Disponible izquierdo y derecho.
MINUTERIA INTERNA • FITTINGS • FERRURE • PEQUEÑA CUBIERTA
n° 27 Viti autofilettante 4x16 mm / Self-tapping screws 4x16 mm /
Vis auto-taraudeuses 4x16 mm / Tornillos autorroscantes 4x16 mm
COMPONENTI • PARTS • COMPOSANTS • COMPONENTES
A. n°1 Struttura posteriore / Back structure / Structure postérieur / Estructura posterior
B. n°1 Struttura laterale / Lateral structure / Structure laterale / Estructura lateral
C. n°1 Struttura anteriore / Front structure / Structure antérieur / Estructura anterior
D n°1 Boccola inferiore / Lower bushing / Douille inférieur / Boquilla inferior
E. n°1 Boccola superiore / Upper bushing / Douille supérieur / Boquilla superior
F. n°1 Fine corsa / Stop / Fin de course / Terminal
G. n°1 Soft / Soft / Soft / Soft
H. n°2 Staffa fissaggio antina / Bracket / Patte fixation pour la porte / Estribo de fijación para puerta
I. n°1 Snodo / Joint / Rotule / Juntura
L. n°2 Reggi braccetto / Post-connectors / Douille / Sostén para brazo
M. n°1 Braccetto / Linking arm / Crochet / Brazo
N. n°2 Cover / Cover / Cover / Cover
O. n°1 Dima di foratura / Mounting template / Modèle approprié / Molde para agujeros
P. n°8 Ganci (dentro la scatola dei cesti) / Hooks (inside basket box)
Crochets (à l’intérieur de la boîte du panier) / Ganchos (dento de la caja del cesto)
B
C
D
F
E
O
500
450
N
A
GG
H
I
L
M
350 350+ 350i
P

2
1
Fissare il telaio posteriore A con l’apposita dima e serrare i grani.
Attach the rear frame A with the appropriate mounting tem-
plate and lock the screw.
Fixez le cadre arrière A utilisant le modèle approprié et
bloquer les vis.
Fije el bastidor posterior A con el molde y ajuste los tornillos.
Eseguire preforature sul mobile.
Pre-drilling cabinet.
Effectuer le pré-forage sur l’armoire.
Efectuar la pre-perforación en el mueble.
N°6 4x16
10
79
138
202
266
330
394
513
53,50
26
52,50
12,50
273
317
A
B
57
4,50
49,50
117
X
443
Y
32
C
730
Z
X
• •
470÷500 500÷530
A=183 X
B=227,5 X X
C=272 X
Z X Y
470÷500 454 456
500÷530 489 491
100
ATTENTION
10
kg
10
kg
7,5
kg
7,5
kg

3
4
Posizionare il particolare B e F con l’apposita dima O.
Place the particular B and F with the appropriate mounting
template O.
Positionner le particulier B et F utilisant le modèle O approprié.
Posicione los particulares B y F con el molde O.
Disporre la boccola inferiore D nell’apposito alloggio.
Put the lower bushing D in the hole.
Préparez la douille inférieure D dans son espace.
Disponga la boquilla inferior D en su agujero.
N°9 4x16
394
330
266
202
138
79 10
513
53
12,5
52,5
26

5
6
Montare la struttura anteriore C nella struttura B e fine corsa F e
accertarsi che il cuscinetto sia posizionato nell’apposito binario.
Put the front structure C in the frame B e F. Check if the bea-
ring is in the track.
Montez la structure antérieur C dans le châssis B e F;
contrôlez que le roulement soit dans sa voie.
Monte la estructura anterior C en la estructura B y el terminal
F, asegúrese de que la almohadilla este posicionada en su riel.
Inserire la boccola superiore E e ruotare in senso orario fino
all’aggancio (click).
Fit the upper bushing E and turn clockwise until the hooking.
Inserez la douille supérieure E et tournez la dans le sens des
aiguilles d’une montre jusque l’accrochage (click).
Inserte la boquilla superior E y gire en sentido horario hasta
que se enganche (click).
-1-
OK!
-2-

8Assemblare i reggi-braccetti L e il braccetto M nelle posizioni corrette.
Put together the post-connectors L and the linking arm M.
Assemblez les douilles L et le crochet M.
Monte los sóstenes del brazo L y el brazo M en su posición.
L
Y
Z
295
321 4 5 Z Y FORI/HOLES/FORURE
MIN÷MAX 470÷500 205 2/3
MIN÷MAX 505÷530 250 4/5
7Avvitare rispettando l’apposita dima.
Screw according the mounting template.
Visser observant le modèle spécial.
Atornille respetando el molde.
-3-
• •
N°4 4x16

9
LARGHEZZA PORTA / DOOR WIDTH
LARGEUR PORTE / ANCHO PUERTA Y
L 400 ~340
L 500 ~422
L 450 ~375
L 600 ~527
Montare le staffe di fissaggio H sull’anta rispettando le quote e
l’apposita dima, poi collocare sulla struttura anteriore aperta.
Fix the front-brackets H on according to the door measures or
mounting template and put it on the pulled out front structure.
Montez les pattes de fixation H pour la porte sur la porte et
modèle spécial, selon les mesures de la porte, et placez sur la
structure antérieur ouverte.
Montar los estribos de fijación H a la puerta respetando las
medidas y el molde, luego colóquelo en la estructura anterior
ya abierta.
N°8 4x16
135 291
17,5
Y
Y

10 Effettuare le regolazioni e infilare il cover N.
Make adjustments and put the cover N.
Effectuez les réglages et mettre la couverture N.
Efectuar las regulaciones y insertar la cover N.

La Sige Spa si riserva il diritto di apportare variazioni senza preavviso - Sige Spa has the right to make changes on it without notice
Sige Spa a le droit d’apporter des variations sans préavis - El Sige Spa se reserva el derecho de realizar cambios sin previo aviso.
12 Inserire gli appositi ganci per il montaggio dei cesti.
Insert the hooks for mounting baskets.
Insérez les crochets de montage pour les paniers.
Insertar los ganchos para el montaje de los cestos.
11 Eseguire la regolazione di apertura di fine corsa tramite vite.
Perform the adjustment of opening limit using screw.
Effectuez le réglage de l’ouverture de fin de course utilisant le vis.
Efectuar las regulaciones de abertura limite usando los tornillos.
