Inhaltsverzeichnis
1. Kennenlernen des BC 16.12 / BC 16.12 STS 02
1.1 Inbetriebnahme 02
1.2 Navigationsprinzip 03
1.3 Montage 04
2. Funktionen / Eigenschaften 04
2.1 Allgemein 04
2.2 Spezielle Funktionen 06
2.3 STS Besonderheiten 06
3. Einstellungen / Löschen 08
3.1 Einstellungen 08
3.2 Radumfang ermitteln 08
3.3 Löschen der Funktionen 08
4. Wichtige Hinweise / Fehlerbehebung 09
4.1 Technische Daten 09
5. Garantiebestimmung 11
1.1 Inbetriebnahme
Im Lieferzustand befindet sich der Fahrradcomputer
in einem sogenannten Tiefschlafmodus.
Um diesen Modus verlassen zu können, MODE 1 Taste
und SET Taste für 5 Sekunden lang gedrückt halten.
Nach dem Erwachen befindet sich der Fahrrad-
computer in den Einstellungen.
DE
1. Kennenlernen des BC 16.12 / BC 16.12 STSDEUTSCH

3
DE

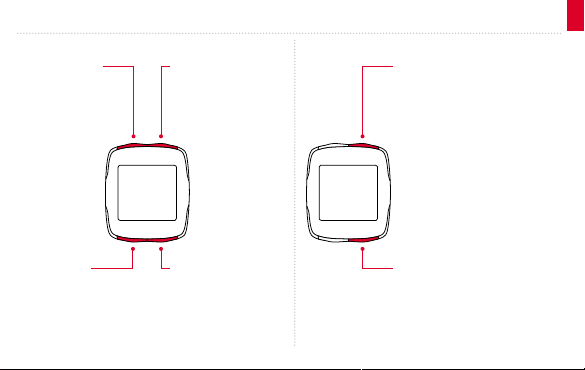

1.2.1 Tastenbelegung 1.2.2 Zuordnung der Funktionen
1.2 Navigationsprinzip
RESET-Taste zum
– Löschen der
aktuellen Werte
– Rückwärts blättern
Mit der MODE 2-Taste können Sie
folgende Funktionen abrufen:
Trittfrequenz / Ø-Trittfreq. /
Uhrzeit / Stoppuhr / Countdown /
TS Strecke / TS Zeit /
Temperatur / Gesamtstrecke 1* /
Gesamtstrecke 2* / Ges. Strecke /
Gesamtzeit 1* / Gesamtzeit 2* /
Gesamtzeit
Mit der MODE 1-Taste können Sie
folgende Funktionen abrufen:
Fahrstrecke / Fahrzeit /
Ø-Geschw. / Max. Geschw.
* Die Unterscheidung zwischen
Fahrrad 1 und Fahrrad 2 wird erst
nach Erkennung eines zweiten Fahrrades
angezeigt.
MODE 2-Taste zum
– Wechseln diverser
Funktionen
– Vorwärts blättern
MODE 1-Taste zum
– Wechseln der
Fahrrad-Funktionen
– Vorwärts blättern
SET-Taste zum
– Wechseln im /aus dem
Einstellungsmodus
– Rückwärts blättern

4
2.1 Allgemein
– Vergleich aktuelle / Durchschnittsgeschwindigkeit 
Fahren Sie annähernd so schnell
wie die Durchschnittsgeschwin-
digkeit wird nichts angezeigt.
Fahren Sie schneller als die
Durchschnittsgeschwindigkeit,
wird ( ) angezeigt, langsamer,
wird ( ) angezeigt. Die Anzeige
erfolgt bei allen Funktionen, außer
in den Grundeinstellungen.
– Automatische Erkennung des zweiten Rades 
Der Wechsel zwischen Rad 1 und Rad 2 erfolgt
automatisch. Es muss nur das entsprechende
Zubehör mitgeführt werden. Beim kabelgebundenen
Gerät sollte die Universalhalterung mit entspre-
chender Verkabelung dazu gekauft werden. Beim
kabellosen Gerät sollte ein zweiter Geschwindigkeits-
sender gekauft und auf Rad 2 umgestellt werden
(siehe Montageanleitung für weitere Details).
1.3 Die Montage
Die Abbildungen zur Montage entnehmen Sie bitte dem
beiliegenden Faltblatt!

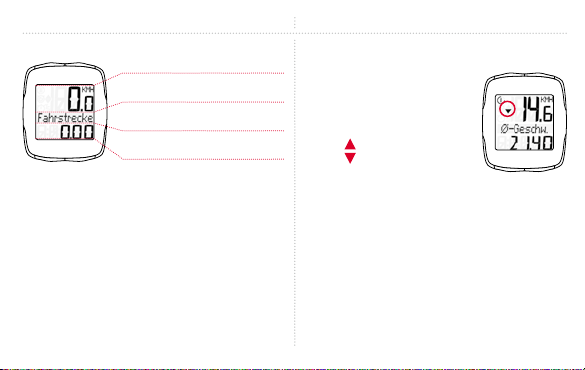

1.2.3 Display Aufbau
2. Funktionen / Eigenschaften
Oberes Segmentfeld:
Geschwindigkeitsanzeige
Mittleres Segmentfeld:
Beschreibung der Funktionen
Unteres Segmentfeld:
Aktueller Wert
1.2 Navigationsprinzip

5
DE
2. Funktionen / Eigenschaften
Die Gesamtwerte werden erst getrennt für
Fahrrad 1, Fahrrad 2 und Fahrrad 1+2 angezeigt,
wenn ein zweites Fahrrad hinzukommt. Solange
nur ein Fahrrad gefahren wird, werden lediglich
die Gesamtwerte des ersten Rades angezeigt.
– Lichtmanager Durch gleichzeitiges Drücken der
SET- und RESET-Tasten wird die Lichtfunktion ein-/
ausgeschaltet. Durch beliebigen Tastendruck wird die
Anzeige beleuchtet, mit dem nächsten Tastenklick
wird die Funktion des Fahrradcomputers weiter-
geschaltet. Bei STS Geräten, während der Synchro-
nisierung (max. 5 Minuten), ist die Lichtfunktion
ausgeschaltet. Vermeiden Sie unnötige Beleuchtung,
um die Batterie zu schonen!
– Service Intervall Das Service-Intervall informiert
Sie, sobald die Kilometerleistung bis zur nächsten
Fahrradinspektion erreicht ist. Das Service-Intervall
kann nur von Ihrem Fachhändler ein-/ausgeschaltet
bzw. vorprogrammiert werden. Im Lieferzustand ist
das Service-Intervall ausgeschaltet.
– Batterie Status Der Batteriezustand des
Computerkopfes wird kurz vor Beendigung der
Batterieleistung angezeigt. Es erscheint: „ leer/
Computer“ im Display. Nur die Uhrzeit muss nach
dem Batteriewechsel neu programmiert werden.
– Speicherchip Dank eines eingebauten Speicher-
chips, werden alle Gesamt- und Einstellungswerte
im Fahrradcomputer dauerhaft gespeichert.
Dadurch brauchen Sie nach dem Batteriewechsel
keine Einstellungen (bis auf die Uhrzeit) mehr
vorzunehmen.
– PC Fähigkeit Der Fahrradcomputer ist PC-fähig.
Nach Kauf der SIGMA DATA CENTER Software
und der Docking Station, können Sie die Gesamt-
und aktuellen Werte einfach und mühelos auf Ihrem
PC protokollieren. Darüber hinaus können Sie die
Einstellungen des Fahrradcomputers am PC
vornehmen.
www.sigma-data-center.com

6
2.3 STS Besonderheiten
– Die Synchronisierung BC 16.12 STS auf der
Halterung einrasten – Die Nullen der Geschwindig-
keits- und Trittfrequenzanzeige blinken.
Zum Synchronisieren der Geschwindigkeit/
Trittfrequenz gibt es 2 Möglichkeiten:
– 1. Losfahren, i. d. R. hat sich der Empfänger nach
3-4 Rad-/ Pedalumdrehungen mit den Sendern
synchronisiert.
– 2. Vorderrad bzw. Pedale drehen, bis die
Geschwindigkeits-/Trittfrequenzanzeige nicht mehr
blinkt.
Das Entfernen des BC 16.12 STS aus der Halterung
trennt die Verbindung.
2.2 Spezielle Funktionen
– Ausblenden von Gesamtwerte während der Fahrt 
Wenn der BC 16.12 / BC 16.12 STS Geschwindig-
keitssignale empfängt, werden alle Gesamt-
funktionen (Strecke und Zeit) aus der Anzeige
ausgeblendet. Sobald keine Geschwindigkeitswerte
empfangen werden, werden die Funktionen in der
Anzeige neu eingeblendet.
– Ein- und Ausblenden der Trittfrequenzfunktionen 
Wenn der BC 16.12 / BC 16.12 STS ohne Tritt-
frequenz Signalgeber gefahren wird, werden alle
Trittfrequenzfunktionen (Trittfreq. / Ø-Trittfreq.)
nach 5 Minuten für diese eine Fahrt ausgeblendet.
– Trip Section Counter (TS) Es handelt sich hier
um einen separaten Strecken / Zeit Zähler, der
manuell gestartet bzw. gestoppt wird. Der
Trip Section Counter ermöglicht die Wertung
einer Teilstrecke bzw. ein Intervall Training,
ohne die Gesamtwerte der Tour zu beeinträchtigen.
2. Funktionen / Eigenschaften
1 2

7
DE

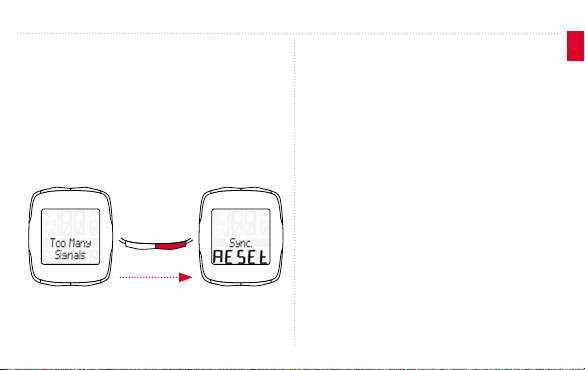

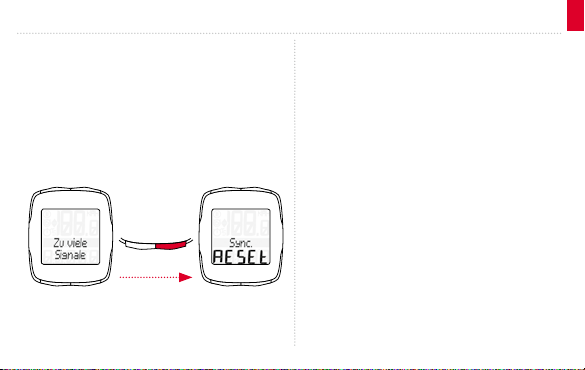

– Anzeige „zu viele Signale“ Abstand zu anderen
Fahrern (Sendern) vergrößern und eine beliebige
Taste drücken. Die Synchronisierung beginnt erneut.
(Falls die Übertragung während der Fahrt ausfallen
sollte und nicht mehr funktioniert, drücken Sie bitte
die MODE-1 Taste länger als 3 Sekunden, um eine
manuelle Synchronisierung zu starten.
„Sync. RESET“ blinkt im Display)
2. Funktionen / Eigenschaften
– Transportmodus Während des Transports auf
dem Fahrradträger oder im Auto (wenn auf der
Halterung eingerastet), wird der BC 16.12 STS
durch den integrierten Bewegungssensor in einen
sogenannten Transportmodus versetzt. Es
erscheint „Transport“ im Display. Um diesen
Modus zu verlassen, müssen Sie kurz eine beliebige
Taste drücken.
> 3 Sek.

8
3.3 Löschen der Funktionen
Wie die Funktionen gelöscht werden, entnehmen Sie
bitte den Zeichnungen.
Bitte beachten, dass der Trip Section Counter (TS),
die Stoppuhr und der Countdown nicht mit den
aktuellen Tourenwerten gelöscht werden.
3. Einstellungen / Löschen
3.1 Einstellungen
Folgende Einstellungen können vorgenommen werden:
Sprache / Maßeinheit / Radumfang 1 / Radumfang 2 /
Uhrzeit / G.-Strecke 1 / G.-Strecke 2 / Ges. Zeit 1 /
Ges. Zeit 2 / Kontrast. Das Einstellen wird anhand
der Zeichnungen auf dem beiliegenden Blatt für jede
einzelne Funktion anschaulich erklärt.
3.2 Radumfang ermitteln
Um die Genauigkeit der Geschwindigkeitsmessung zu
erreichen, muss der Radumfang entsprechend Ihrer
Reifengröße eingestellt werden. Dafür können Sie:
A– Den Radumfang anhand der „Wheel Size Chart“
Tabelle angegebenen Formel berechnen.
B– Den Wert gemäß den Zeichnungen aus
„Wheel Size Chart“ ermitteln.
C– Aus der Tabelle „Wheel Size Chart“ den Ihrer
Reifengröße entsprechenden Wert übernehmen.

9
DE
4.1 Technische Daten
4.1.1 Batteriehinweise / Batteriewechsel
Das Einsetzen bzw. Entfernen der Batterie entnehmen
Sie bitte den beiliegenden Zeichnungen. Nach einem
Batteriewechsel im Computerkopf muss nur die Uhrzeit
neu eingestellt werden.
BC 16.12 Computerkopf: Typ CR 2032 /
1,5 Jahre Lebensdauer*
BC 16.12 STS Computerkopf: Typ CR 2032 /
1 Jahr Lebensdauer*
Geschwindigkeitssender: Typ CR 2032 /
1 Jahr Lebensdauer*
Trittfrequenzsender: Typ CR 2032 /
1 Jahr Lebensdauer*
* bei einer Nutzung von einer Stunde am Tag
4. Wichtige Hinweise / Fehlerbehebung
4.1.2 Fehlerbehebung
Keine Geschwindigkeit:
– Ist der Computer richtig in der Halterung
eingerastet?
– Prüfen Sie den Abstand von Magnet zum Sensor
(Max. 5 mm) (bei STS max. 12 mm).
– Ist der Magnet richtig positioniert?
Falsche Geschwindigkeit:
– Sind 2 Magnete an dem Rad montiert?
– Ist der Radumfang richtig eingestellt?
Weitere Problemlösungen erhalten Sie aus unseren
FAQs unter www.sigmasport.com

10
4.1.3 Min / Max / Werkseinstellungen
Standard Min. Max. Einheit
Akt. Geschw. 0,0 0 199,8 kmh / mph
Fahrstrecke 0,00 0,00 9.999,9 km / mi
Fahrzeit 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Ø-Geschw. 0,00 0,00 199,8 kmh / mph
Max. Geschw. 0,00 0,00 199,8 kmh / mph
Trittfreq. 0 0 180 rpm
Ø-Trittfreq. 0 0 180 rpm
Uhrzeit 00:00 00:00 23:59 hh:mm
Stoppuhr 00:00,0 00:00,0 9:59:59 mm:ss,1/10 h:mm:ss
Countdown 0:00:00 0:00:00 9:59:59 h:mm:ss
TS Strecke 0,00 0,00 9.999,9 km / mi
TS Zeit 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Temperatur 0,0 -10 / 14 70 / 158 °C / °F
G.-Strecke 1 + 2 0 0 99.999 km / mi
Ges. Strecke 0 0 999.99 km / mi
Ges. Zeit 1 + 2 0:00 0:00 9999:59 h:mm h.hhh:mm
Gesamtzeit 0:00 0:00 19.999 h:mm hh.hhh
Radumfang 1 + 2 2.155 500 3.999 mm
4. Wichtige Hinweise / Fehlerbehebung

11
DE
Wir haften gegenüber unserem jeweiligen Vertrags-
partner für Mängel nach den gesetzlichen Vorschriften.
Im Falle der Gewährleistung wenden Sie sich bitte an
den Händler, bei dem Sie Ihren Fahrradcomputer gekauft
haben. Sie können den Fahrradcomputer mit Ihrem Kauf-
beleg und allen Zubehörteilen auch an die nachfolgende
Adresse senden. Bitte achten Sie auf ausreichende
Frankierung.
Ein Anspruch auf Garantie besteht bei Material- und
Verarbeitungsfehlern. Von der Garantie ausgenommen
sind Batterien, Verschleißteile und Verschleiß durch
gewerbliche Nutzung oder Unfälle. Der Anspruch auf
Garantie besteht nur, wenn das eigentliche SIGMA
Produkt nicht eigenmächtig geöffnet wurde und der
Kaufbeleg beigefügt ist.
5. Garantiebestimmung
SIGMA-ELEKTRO GmbH
Dr.-Julius-Leber-Strasse 15
D-67433 Neustadt an der Weinstrasse
Tel.: [phone]
Fax.: [phone]
E-Mail: [email protected]
Bei berechtigten Ansprüchen auf Gewährleistung
erhalten Sie ein Austauschgerät. Es besteht nur
Anspruch auf das zu diesem Zeitpunkt aktuelle Modell.
Der Hersteller behält sich technische Änderungen vor.
Batterien dürfen nicht im Hausmüll entsorgt werden
(Batteriegesetz – BattG)! Bitte geben Sie die
Batterien an einer benannten Übergabestelle zur
Entsorgung ab.
Elektronische Geräte dürfen nicht
im Hausmüll entsorgt werden.
Bitte geben Sie das Gerät an einer
benannten Entsorgungsstelle ab.
LI=Lithium
LI

12
Contents
1. Introduction to the BC 16.12 / BC 16.12 STS 12
1.1 Initial use 12
1.2 Navigation principle 13
1.3 Set-up 14
2. Functions / Properties 14
2.1 General 14
2.2 Special functions 16
2.3 STS features 16
3. Settings / Deletion 18
3.1 Settings 18
3.2 Determining the wheel size 18
3.3 Deleting the functions 18
4. Important Notes / Troubleshooting 19
4.1 Technical data 19
5. Warranty Conditions 21
1.1 Initial use
The bike computer comes in “deep sleep mode”.
To exit this mode, press and hold the MODE 1 and
SET buttons for five seconds.
Once it has woken up, the bike computer will be in
the settings menu.
GB
1. Introduction to the BC 16.12 / BC 16.12 STSENGLISH
US

13
GB/US
1.2.1 Button functions 1.2.2 Assigning the functions
1.2 Navigation principle
RESET button for
– Deleting the
current values
– Scrolling backward
You can access the following
functions by pressing the
MODE 2 button:
cadence / Ø cadence / time /
stopwatch / countdown timer /
TS distance / TS time /
temperature / total distance 1* /
total distance 2* / total distance /
total time 1* / total time 2* /
total time
You can access the following
functions by pressing the
MODE 1 button:
trip distance / trip time /
Ø speed / max. speed
* The distinction between bike 1 and
bike 2 is only displayed once a second
bike has been detected.
MODE 2 button for
– Switching between
several functions
– Scrolling forward
MODE 1 button for
– Switching between
the bike functions
– Scrolling forward
SET button for
– Switching to / from
the setting mode
– Scrolling backward

14
2.1 General
– Current / average speed comparison 
If you are traveling at approximately
your average speed, nothing is
displayed. If you are traveling
quicker than your average speed,
( ) is displayed; if you are
traveling slower ( ) is displayed.
This information is displayed in
almost all functions, except the
basic settings.
– Automatic detection of the second bike 
The switchover between bike 1 and bike 2 occurs
automatically. You simply need to carry the
necessary accessories with you. For the wired
device, the universal bracket with appropriate
cabling should be purchased as an extra. For the
wireless device, a second speed transmitter should
be purchased and set to bike 2 (see set-up
instructions for further details).
1.3 Set-up
Please see the leaflet provided for the set-up
diagrams!
1.2.3 Display layout
2. Functions / Properties
Top field:
Speed
Middle field:
Description of the functions
Bottom field:
Current value
1.2 Navigation principle

15
GB/US
2. Functions / Properties
The total values are only separately displayed for
bike 1, bike 2 and bike 1+2 once a second bike has
been added. If only one bike is used, only the total
values for the first bike are displayed.
– Light manager Simultaneously press the SET and
RESET buttons to switch the light function on/off.
The display lights up by pressing any button; the bike
computer changes to the respective function when the
button is pressed again. On STS devices, the light
function is disabled during synchronization (max.
5 minutes). Avoid using the backlight unnecessarily
to save the battery!
– Service interval The service interval informs
you when you have cycled a specified number of
kilometers and a bike inspection is due. This
service interval can only be enabled/disabled
and pre-configured by your specialist retailer.
The device comes with the service interval disabled.
– Battery status The battery status of the
computer head unit is displayed shortly before
the battery runs out. “low/computer” appears
on the display. After changing the battery, only the
time needs to be re-set.
– Memory chip Thanks to an inbuilt memory chip,
all total values and settings are permanently stored
in the bike computer. This means that you do not
need to reconfigure any settings (except for the
time) after changing the battery.
– PC compatibility The bike computer is
PC-compatible. After purchasing the SIGMA
DATA CENTER software and docking station,
you can simply and effortlessly log your total
and current values on your PC. You can also
configure your bike computer’s settings on the PC.
www.sigma-data-center.com

16
2.3 STS features
– Synchronization Attach the BC 16.12 STS to the
bracket – zeros flash for the speed and cadence.
There are two ways of synchronizing the speed /
cadence:
– 1. Start cycling – the receiver usually
synchronizes with the transmitters after 3-4 wheel /
pedal rotations.
– 2. Spin the front wheel or turn the pedals until
the speed / cadence values stop flashing.
Removing the BC 16.12 STS from the bracket
severs the connection.
2.2 Special functions
– Hiding total values during the trip If the BC 16.12/
BC 16.12 STS receives speed signals, all the total
functions (distance, time) are hidden on the display.
If no speed values are received, the functions are
once again displayed.
– Showing and hiding cadence functions If the
BC 16.12 / BC 16.12 STS are used without the
cadence transmitter, all the cadence functions
(cadence / Ø cadence) are hidden for this trip after
five minutes.
– Trip section (TS) counter This is a separate
distance / time counter that is manually started and
stopped. The trip section counter makes it possible
to evaluate a trip section or interval training session
without influencing the total values for the trip.
2. Functions / Properties
1 2

17
GB/US
– Message “Too Many Signals” Increase your
distance from other cyclists (transmitters) and
press any button. Synchronization re-starts. (If the
transmission connection is lost during your trip and
no longer functions, press and hold the MODE 1
button for more than three seconds to start manual
synchronization. “Sync. RESET” flashes on the display)
2. Functions / Properties
– Transport mode When transported on a bike
rack or in the car (if clicked into the bracket),
the BC 16.12 STS switches to “transport mode”
via an integrated movement sensor. “Transport”
appears on the display. Press any button to exit
this mode.
> 3 sec.

18
3.3 Deleting the functions
Please see the diagrams for how to delete the
functions.
Please note that the trip section (TS) counter,
stopwatch, and countdown timer are not deleted
with the current trip values.
3. Settings / Deletion
3.1 Settings
The following settings can be configured: language /
unit / wheel size 1 / wheel size 2 / time /
total distance 1 / total distance 2 / total time 1 /
total time 2 / contrast. Clear diagrams of how to set
each of these functions can be found in the enclosed
leaflet.
3.2 Determining the wheel size
To measure your speed precisely, the wheel size must
be set on the basis of your tire size. To do this, you
can:
A– Calculate the wheel size using the formula provided
in the wheel size chart.
B– Determine the value from the drawings in the
wheel size chart.
C– Take the value that corresponds to your tire size
from the wheel size chart.

19
GB/US
4.1 Technical data
4.1.1 Battery indicator / replacement
Please see the enclosed diagrams for how to insert or
remove the battery. After changing the battery in the
computer head unit, only the time needs to be re-set.
BC 16.12 Type CR 2032 /
computer head unit: 1.5-year service life*
BC 16.12 STS Type CR 2032 /
computer head unit: 1-year service life*
Speed transmitter: Type CR 2032 /
1-year service life*
Cadence transmitter: Type CR 2032 /
1-year service life*
* when used for one hour per day
4. Important Notes / Troubleshooting
4.1.2 Troubleshooting
No speed:
– Is the computer correctly fastened into the
bracket?
– Check the distance between the magnet and the
sensor (max. 5 mm) (with STS, max. 12 mm).
– Is the magnet correctly positioned?
Incorrect speed:
– Are two magnets attached to the bike?
– Is the wheel size correctly set?
Further troubleshooting solutions can be found in our
FAQs at www.sigmasport.com

20
4.1.3 Min. / max. / factory settings
Standard Min. Max. Unit
Current speed 0.0 0 199.8 kmh / mph
Trip Dist 0.00 0.00 9,999.9 km / mi
Ride Time 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Avg Speed 0.00 0.00 199.8 kmh / mph
Max. Speed 0.00 0.00 199.8 kmh / mph
Cadence 0 0 180 rpm
Ø cadence 0 0 180 rpm
Clock 00:00 00:00 23:59 hh:mm
Stopwatch 00:00.0 00:00.0 9:59:59 mm:ss,1/10 h:mm:ss
Countdown 0:00:00 0:00:00 9:59:59 h:mm:ss
TS Distance 0.00 0.00 9,999.9 km / mi
TS Time 0:00:00 0:00:00 999:59:59 h:mm:ss hhh:mm:ss
Temperature 0.0 -10 / 14 70 / 158 °C / °F
Tot Dist 1 + 2 0 0 99,999 km / mi
Tot Distance 0 0 999,99 km / mi
Total Time 1 + 2 0:00 0:00 9999:59 h:mm h.hhh:mm
Total Time 0:00 0:00 19,999 h:mm hh.hhh
Wheelsize 1 + 2 2,155 500 3,999 mm
4. Important Notes / Troubleshooting
