Signature Hardware LEXIA 953774 User manual

11.855.715.1800
REVISED 09/02/2022
CODES: SH6103 SH6101, SHLE9005
GETTING STARTED
BEFORE YOU BEGIN
We recommend consulting a professional if you are

Hardware accepts no liability for any damage to the
faucet, plumbing, sink, counter top, or for personal
injury during installation.
Observe all local plumbing and building codes.
Unpack and inspect the product for shipping damage.
If any damage is found, contact our Customer
Relations team via live chat at www.signaturehard-
ware.com or by emailing support@signaturehard-
ware.com.
Ensure that you have gathered all the required
materials that are needed for the installation.
ANTES DE COMENZAR
Le recomendamos que consulte a un profesional si no
sabe cómo instalar accesorios de plomería. Signature
Hardware no asume ninguna responsabilidad con
respecto a los daños causados al inodoro, sistema de
plomería, suelo o daños personales durante
la instalación.
Cumpla con todas las normas locales de plomería y
construcción.
Desempaque e inspeccione el producto para determinar
si tiene daños por el envío. Si tiene daños, comuníquese
con nuestro equipo de Relaciones con el Cliente por chat
en directo en www.signaturehardware.com o porcorreo
electrónico a [e-mail].
AVANT DE COMMENCER
Nous vous recommandons de consulter un professionnel
si vous n’avez pas d’expérience dans l’installation
d’appareils de plomberie. Signature Hardware décline
toute responsabilité en cas de dommage au robinet, à la
plomberie, à l’évier, au comptoir ou de blessure corporelle
lors de l’installation.
Respectez tous les codes locaux de plomberie et de
construction.
Déballez et inspectez le produit pour vérifier qu’il n’a pas
été endommagé pendant le transport. Si un dommage
est constaté, communiquez avec notre équipe des
relations avec la clientèle au www.signaturehardware.com
ou par [e-mail].
CÓMO COMENZAR
Asegúrese de haber reunido todos los materiales
necesarios para la instalación.
PREMIERS PAS
Assurez-vous d’avoir réuni tout le matériel nécessaire
à l’installation.
ADDITIONAL QUESTIONS?
Still need help? Check out our Help Center at
www.signaturehardware.com for product and
warranty information, or contact us through live
chat or by emailing support@signaturehard-
ware.com.
¿MÁS PREGUNTAS?
Todavía necesita ayuda. Consulte nuestro Centro de
Ayuda en www.signaturehardware.com para obtener
información de productos y garantías o comuníquese
con nosotros por chat directo o enviando un correo
electrónico a [e-mail].
D’AUTRES QUESTIONS?
Si vous avez encore besoin de l’ aide.Veuillez consult-
ez notre centre d'aide à l'adresse www.signaturehard-
ware.com pour obtenir des informations sur les
produits et la garantie ou veuillez nous contacter par
clavardage en direct ou par courriel à l'adresse
[e-mail].
LEXIA
IN-WALL SHOWER DIVERTER
DESVIADOR DE DUCHA DE PARED
GARNITURE D'INVERSEUR DE DOUCHE INTÉGRÉE
SKU: 953774

21.855.715.1800
Adjustable Wrench
Llave ajustable
Clé ajustable
Plumbers Tape
Cinta de Fontanería
Ruban de Plomberie
Phillips Screwdriver
Destornillador Phillips
Tournevis cruciforme
TOOLS AND MATERIALS:
HERRAMIENTAS Y MATERIALES:
OUTILS ET MATÉRIEL:
Safety Glasses
Gafas de seguridad
Lunettes de protection
Pliers
Pinzas
de punta
Pince
Long-nose Pliers
Pinzas de punta
Pince à long bec

Llave hexagonal
Clé hexagonale
BEFORE INSTALLATION
ANTES DE LA INSTALACIÓN
AVANT L'INSTALLATION
1. Do not apply direct heat to the transfer valve body.

compo-nents and plastic guard.
1. No aplique calor directo al cuerpo de la válvula de
transferencia. El calor excesivo dañará los componentes de
plástico de la válvula y la guarda de plástico.
1. N’appliquez pas de chaleur directe sur le corps de la
vanne de transfert. Une chaleur excessive peut
endom-mager les composants en plastique de la vanne et
la protection en plastique.
2. Do not remove the plaster guard from the transfer
valve until instructed to do so.
2. No retire la guarda de masilla de la válvula de
transferencia hasta que se le indique hacerlo.
2. Ne retirez pas la protection de plâtre de la vanne de
transfert avant d’en avoir reçu l’instruction.
3. For installation, the transfer valve is aligned with the
thermostatic and volume control valve.
3. Para instalar, la válvula de transferencia se alinea con la
válvula de control termostática y de volumen.
3. Pour l’installation, la vanne de transfert est alignée avec le
robinet thermostatique et la vanne de réglage du volume.
Thread Sealant
Sellador de rosca
Produit d’étanchéité
pour joints filetés
Tape Measure
Cinta métrica
Ruban à mesurer
LEXIA
IN-WALL SHOWER DIVERTER
DESVIADOR DE DUCHA DE PARED
GARNITURE D'INVERSEUR DE DOUCHE INTÉGRÉE
SKU: 953774

31.855.715.1800

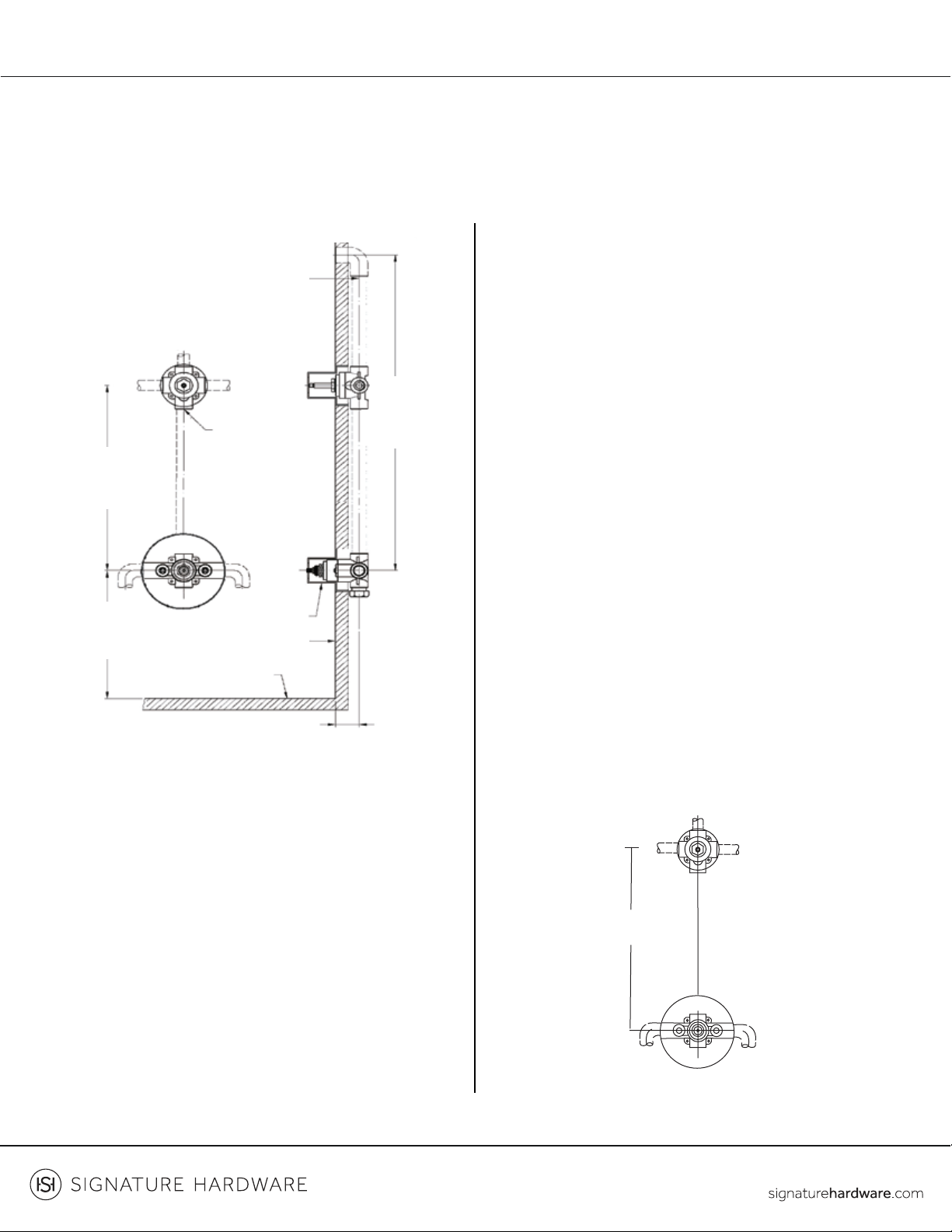

10”
254mm
40”
1016mm
out
fuera
in
dentro
cold
fría
rough-in dimensions
dimensiones de las
instalaciones ocultas
hot
caliente
wall
pared
plastic plate
placa plástica
supply pipe
tubo de
suministro

piso
38”
965mm
LEXIA
IN-WALL SHOWER DIVERTER
DESVIADOR DE DUCHA DE PARED
GARNITURE D'INVERSEUR DE DOUCHE INTÉGRÉE
SKU: 953774
INSTALLATION
INSTALACIÓN
INSTALLATION

thoroughly before installation.
1. Cierre la alimentación principal de agua.
1. Coupez l’alimentation en eau principale. Vidangez
soigneusement tous les tuyaux avant installa-tion.
2. Recommended valve depth is 1-5/8” min to 2-3/8”

The distance from the supply valve center to the
transfer valve must be minimum of 16” (400mm).
2. La profundidad recomendada para la válvula es de
1-5/8” mín. a 2-3/8” máx desde el centro de la válvula
hasta la pared terminada. La distancia desde el centro de
la válvula de suministro hasta la válvula de transferencia
debe ser de un mínimo de 16" (400 mm).
2. La profondeur recommandée pour le robinet se situe
entre 41 et 60 mm (1-5/8 et 2-3/8 po) depuis le centre
du robinet jusqu’au mur fini, comme illustré. La distance
entre le centre de la vanne d’alimentation et la vanne de
transfert doit être d’au moins 400 mm (16 po).
10"
(254mm)

41.855.715.1800
LEXIA
IN-WALL SHOWER DIVERTER
DESVIADOR DE DUCHA DE PARED
GARNITURE D'INVERSEUR DE DOUCHE INTÉGRÉE
SKU: 953774
3. In the wall, make a minimum hole of 4” diameter for
the transfer valve installation. Secure valve to wood
blocking.
3. Haga un orificio mínimo de 4 pulgadas de diámetro en
la pared, para la instalación de la válvula de transferencia.
Asegure la válvula al bloque de madera.
3. Dans le mur, percez un trou de 10 cm (4 po) minimum
pour l’installation de la vanne de transfert. Attachez la
vanne sur les blocs de bois.
4. Apply thread sealant to inlet port threads and
connect the water supply to the transfer valve inlet.
4. Aplique sellador de rosca a las roscas del puerto de
entrada y conecte el suministro de agua a la entrada de
la válvula de transferencia.
4. Appliquez du produit d’étanchéité sur le filetage de
l’orifice d’entrée et raccordez l’alimentation en eau à
l’entrée de la vanne de transfert.
5. The plaster guard is used as the installation guide


5. La guarda de masilla se usa como guía de instalación
para la válvula. La guarda de masilla debe estar al ras con
la pared acabada una vez que esté instalada la válvula de
transferencia.
5. La protection de plâtre est utilisée comme guide pour
l’installation de la vanne. La protection de plâtre doit être
à fleur du mur fini une fois la vanne de transfert installée.
6. Connect the inlet of the transfer valve with theout-
let of the supply valve in the 1/2” or 3/4” pipe or tube,
using the inlet and outlet arrows as a guide.
6. Conecte la entrada de la válvula de transferencia con la
salida de la válvula de suministro en el tubo o caño de 1/2
pulgada o 3/4 de pulgada, usando las flechas de entrada
y salida como guía.
6. Raccordez l’entrée de la vanne de transfert sur la
sortie de la vanne d’alimentation dans le tuyau ou tube
de 13 ou 19 mm (1/2 ou 3/4 po), en utilisant les flèches
d’entrée et de sortie comme guides.
7. Remove and discard the plaster guard.
7. Retire y deseche la guarda de masilla.
7. Retirez et jetez la protection en plastique.
thread sealant
sellador de rosca
Produit d’étanchéité
pour joints filetés

51.855.715.1800
LEXIA
IN-WALL SHOWER DIVERTER
DESVIADOR DE DUCHA DE PARED
GARNITURE D'INVERSEUR DE DOUCHE INTÉGRÉE
SKU: 953774
OUTLET CONNECTIONS
CONEXIONES DE SALIDA
RACCORD DES SORTIES
1. There are 3 outlets on the transfer valve, providing 3
separate connections. Each outlet will connect
ture, for eample, showerhead, hand
shower and the tub spout.
1. Existen 3 salidas en la válvula de transferencia que
ofrecen 3 conexiones separadas. Cada salida conectará
un accesorio final, porejemplo, cabezal de la ducha,
ducha de mano y la boquilla de la bañera.
1. Il y a 3 sorties sur la vanne de transfert, fournissant 3
connexions séparées. Chaque sortie connectera un
accessoire d'extrémité, par exemple, une pomme de
douche, une douchette et le bec de la baignoire.
2. The outlet sequence will start from the top, the
right and then the left.
Note: Do not block the outlet, if any outlet isn’t to be
used. The outlet should be plumbed into the line of
one of other outlets. This transfer valve is notintended
to be used as a shutvalve. Damage to the shower
system may result if the valve is used as a shut-off
valve.
2. La secuencia de salida se iniciará desde arriba, la
derecha y, luego, la izquierda.
Nota: no bloquee la salida si alguna de ellas no se va a
utilizar. La salida se debería conectara la tubería de una
de las otras salidas. Estaválvula de transferencia no se
puede utilizarcomo unaválvula de interrupción. Si se
utiliza como válvula de interrupción, se puede causar
daño al sistema de la ducha.
2. La séquence de sortie commencera par le haut, la
droite puis la gauche.
Remarque : Ne bloquez pas la prise si une prise n'est pas
utilisée. La sortie doit être raccordée à la ligne de l'une
des autres sorties. Cette vanne de transfert n'est pas
destinée à être utilisée comme vanne d'arrêt. Le
système de douche peut être endommagé si la vanne
est utilisée comme vanne d'arrêt.
3. After outlets have been installed turn on the water
supply to the transfer valve and check for leaks. Then
turn the w
3. Después de que se han instalado todas las salidas, abra
el suministro de agua para la válvula de transferencia y
revise si hay fugas. Luego, vuelva a cerrarel agua.
3. Une fois les sorties installées, ouvrez l'alimentation en
eau de la vanne de transfert et vérifiez s'il y a des fuites.
Ensuite, fermez à nouveau l'eau.

61.855.715.1800
LEXIA
IN-WALL SHOWER DIVERTER
DESVIADOR DE DUCHA DE PARED
GARNITURE D'INVERSEUR DE DOUCHE INTÉGRÉE
SKU: 953774
TRIM INSTALLATION
INSTALACIÓN DE MOLDURAS
POSE DE LA GARNITURE

body. Position handle to align with outlet 1. Remove

1. Coloque la extensión del tallo y la manija de bronce en
el cuerpo de la válvula. Posicione la manija para que esté
alineada con la toma 1. Retire la extensión del tallo y la
manija de bronce.
1. Installer l’extension de tige en laiton et la poignée sur le
corps du robinet. Positionner la poignée pour l’aligner
avec la sortie 1. Retirer l’extension de tige en laiton et la
poignée.
outlet 1
salida 1
cold inlet
entrada fría
outlet 2
salida 2
outlet 3
salida 3
hot inlet
entrada caliente
2. Screw nut onto threaded section of valve body.

Tighten screw.
2. Atornilla la tuerca en la sección roscada del cuerpode
la válvula. Coloca la extensión del vástago de latón en el
cuerpo de la válvula. Aprieta el tornillo.
2. Visser l’écrou sur la section filetée du corps du robinet.
Installer la rallonge de manœuvre en cuivre sur le corps
du robinet. Serrer la vis.
outlet 1
salida 1
hot inlet
entrada caliente cold inlet
entrada fría
outlet 2
salida 2
outlet 3
salida 3
nut
tuerca
screw
tornillo

extensión del tallo

71.855.715.1800
LEXIA
IN-WALL SHOWER DIVERTER
DESVIADOR DE DUCHA DE PARED
GARNITURE D'INVERSEUR DE DOUCHE INTÉGRÉE
SKU: 953774
outlet 3
salida 3
outlet 1
salida 1
outlet 2
salida 2
escutcheon
placa decorativa
hole
orificio
handle seat
base de la manija
3. Position escutcheon on valve body with drain hole at
the bottom. Place handle onto the brass stem

3. Coloca la placa decorativa en el cuerpo de la válvula
con el orificio de drenaje en la base. Coloca la manija en la
extensión del vástago de latón y aprieta el asiento de la
manija.
3. Placer la rosace sur le corps du robinet avec le trou
d’évacuation au fond. Placer la poignée sur l’extension de
tige en laiton et serrer le support de la poignée.
4. Adjust handle position to controwing pattern.
Other position settings may or may not be used
depending on the type of transfer cartridge
purchased.
4. Ajusta la posición de la manija para controlar el patrón
de fluido. Pueden usarse o no otras configuraciones de
posición dependiendo del tipo de cartucho de transfer-
encia comprado.
4. Ajuster la position de la poignée pour contrôler le
débit. D’autres paramètres de position peuvent être
utilisés ou non en fonction du type de cartouche de
transfert acheté.


flujo de agua salida 1 & 2

flujo de agua salida 2
rom outlet 1
flujo de agua salida 1


flujo de agua salida 3

flujo de agua salida 1 & 3

flujo de agua salida 2 & 3

81.855.715.1800
LEXIA
IN-WALL SHOWER DIVERTER
DESVIADOR DE DUCHA DE PARED
GARNITURE D'INVERSEUR DE DOUCHE INTÉGRÉE
SKU: 953774
4. Place the cartridge into the transfer valve body and
ensure the seals are in the correct position.
4. Coloque el cartucho dentro del cuerpo de laválvula de
transferencia y asegúrese de que los sellos estén en la
posición correcta.
4. Placez la cartouche dans le corps de la vanne de
transfert et assurez-vous que les joints sont dans la
bonne position.
5. Position the pins correctly and match the body
position holes ty.
5. Coloque los pasadores en la posición correcta e iguale
los orificios de posición del cuerpo para ajustarlos con
seguridad.
5. Positionnez les goupilles correctement et faites
correspondre les trous de position du corps pour
s'adapter en toute sécurité.
1. Remove the face place, handle, and housing.
1. Retire la placa del frente, la manija y la carcasa.
1. Retirez la plaque frontale, la poignée et le boîtier.
2. Release the top cover with wrench in counterclock-
wise direction.
2. Libere la cubierta superior con una llave girando hacia
la izquierda.
2. Enlevez le couvercle supérieur à l’aide d’une clé dans le
sens antihoraire.
3. Grasp the cartridge stem and pull out the cartridge,
making note of correct position for seal.
3. Agarre la cánula del cartucho y extráigala del cartucho,
fijándose en la posición correcta para sellar.
3. Saisissez la tige de la cartouche et retirez la
cartouche, en notant la position correcte du joint.
REMOVAL OF CARTRIDGE
FOR MAINTENANCE
MANTENIMIENTO DE DESMONTAJE
DE CAMBIO DE CARTUCHO
RETRAIT DE LA CARTOUCHE POUR
LA MAINTENANCE

91.855.715.1800
LEXIA
IN-WALL SHOWER DIVERTER
DESVIADOR DE DUCHA DE PARED
GARNITURE D'INVERSEUR DE DOUCHE INTÉGRÉE
SKU: 953774
6. Reassemble the top cover to the transfer valve by
turning it clockwise until hand tight. Then turn
additional 1/2 turn with a wrench.
Note: Make sure the handle stem is positioned
correctly.
6. Vuelva a colocar la cubierta superior a la válvula de
transferencia, girándola hacia la derecha hasta que
quede apretada manualmente. Luego dé 1/2 giro
adicional con una llave.
Nota: asegúrese que el vástago de la manija esté en la
posición correcta.
6. Remontez le couvercle supérieur sur la vanne de
transfert en le tournant dans le sens des aiguilles d'une
montre jusqu'à ce qu'il soit serré à la main. Tourner
ensuite d'1/2 tour supplémentaire à l'aide d'une clé.
Remarque : Assurez-vous que la tige de la poignée est
correctement positionnée.

10 1.855.715.1800
components supported
componentes permitidos
1 component
1 componente
6 components
6 componentes
2 components
2 componentes
5 components
5 componentes
45 psi
50 psi
60 psi
70 psi
1
2
3
1st position
primera
posición
outlet 1
salida 1
3.07 (78mm)
3.43(87mm)
1
2
3
3.07 (78mm)
2nd position
segunda
posición
outlet 1 and 2
salidas 1 y 2
3.43(87mm)
1
2
3
3.07 (78mm)
3rd position
tercera posición
outlet 2
salida 2
3.43(87mm)
1
2
3
6th position
Sexta
posición
outlet 3 and 1
salidas 3 y1
3.07 (78mm)
3.43(87mm)
1
2
3
4th position
Cuarta
posición
outlet 2 and 3
salidas 2 y 3
3.07 (78mm)
3.43(87mm)
1
2
3
5th position
Quinta
posición
outlet 3
salida 3
3.07 (78mm)
3.43(87mm)
LEXIA
IN-WALL SHOWER DIVERTER
DESVIADOR DE DUCHA DE PARED
GARNITURE D'INVERSEUR DE DOUCHE INTÉGRÉE
SKU: 953774
