SIKA E2 User manual

© SIKA • Ba_Ref-E2D2C2 • 07/2021
Digitalmanometer Typen E2 / D2 / C2
Digital pressure gauges types E2 / D2 / C2
Betriebsanleitung
..................................................Seite 2 – 19
Operating manual
...............................................page 20 – 39

E2 / D2 / C2
- 2 - © SIKA • Ba_Ref-E2D2C2 • 07/2021
Inhaltsverzeichnis Seite
0Hinweise zur Betriebsanleitung.................................................................................3
1Sicherheitshinweise ..................................................................................................4
2Gerätebeschreibung..................................................................................................5
3Aufbau.......................................................................................................................6
4Anschluss und Batteriewechsel.................................................................................7
4.1 Anschluss................................................................................................................7
4.2 Batteriewechsel.......................................................................................................8
5Bedienung.................................................................................................................9
5.1 Anzeigemodus ........................................................................................................9
5.2 Geräteeinstellungen.............................................................................................. 10
5.3 Datum und Uhrzeit einstellen................................................................................11
6Datenlogger.............................................................................................................11
6.1 Datenlogger starten oder beenden .......................................................................11
6.2 Messdaten übertragen und löschen......................................................................12
7Wartung und Rücksendung.....................................................................................12
8Demontage und Entsorgung ...................................................................................13
9Technische Daten ...................................................................................................14
9.1 Abmessungen .......................................................................................................17
10 EU-Konformitätserklärung.......................................................................................19
Urheberschutzvermerk
Weitergabe sowie Vervielfältigung dieser Betriebsanleitung, Verwertung und Mitteilung se
ines Inhalts
sind verboten, soweit nicht ausdrücklich gestattet. Zuwiderhandlungen verpflichten zu Schadenersatz.
Alle Rechte für den Fall der Patent
-, Gebrauchsmuster- oder Geschmacksmustereintragung vorbehal-
ten.

E2 / D2 / C2 Hinweise zur Betriebsanleitung
Technische Änderungen vorbehalten - 3 -
0 Hinweise zur Betriebsanleitung
•Vor Gebrauch sorgfältig lesen!
•Aufbewahren für späteres Nachschlagen!
Verwendete Symbole:
WARNUNG
Nichtbeachtung kann Tod oder eine schwere Verletzung zur Folge haben.
VORSICHT
Nichtbeachtung kann eine geringfügige oder mäßige Verletzung zur Folge haben.
WICHTIG
Nichtbeachtung kann Sach- und Umweltschäden zur Folge haben.
Sollten Sie Probleme oder Fragen haben, wenden Sie sich an Ihren Lieferanten oder direkt
an:
SIKA Dr. Siebert & Kühn GmbH & Co. KG
Struthweg 7–9
34260 Kaufungen / Germany
[phone]
[phone]
[e-mail]
www.sika.net
Haftungsausschluss
Für Schäden und Betriebsstörungen, die durch Montagefehler, nicht bestimmungsgemäßer Verwen-
dung oder Nichtbeachtung dieser Betriebsanleitung entstehen
, wird keine Haftung übernommen.

Sicherheitshinweise E2 / D2 / C2
- 4 - © SIKA • Ba_Ref-E2D2C2 • 07/2021
1 Sicherheitshinweise
Lesen Sie die Betriebsanleitung sorgfältig durch. Befolgen Sie alle Anweisungen und Hin-
weise, um Personen- oder Sachschäden zu vermeiden.
Bestimmungsgemäße Verwendung
Das Digitalmanometer darf nur zum Prüfen, Einstellen und Kalibrieren von Druckmessein-
richtungen verwendet werden.
Das Digitalmanometer darf nicht außerhalb der Spezifikation oder unter Missachtung der Be-
dienhinweise verwendet werden.
WARNUNG
Das Digitalmanometer ist kein Sicherheitsbauteil im Sinne der Richtlinie
2006/42/EG (Maschinenrichtlinie).

Verwenden Sie das Gerät niemals als Sicherheitsbauteil.
Die Betriebssicherheit des gelieferten Gerätes ist nur bei bestimmungsgemäßer Verwendung
gewährleistet. Die angegebenen Grenzwerte (S. 14) dürfen keinesfalls überschritten wer-
den.
Dies gilt insbesondere für die Einhaltung des zulässigen Druckbereichsendwertes sowie des
zulässigen Temperaturbereiches.
WARNUNG
Das Überschreiten der maximalen Überlastwerte kann zum Materialversagen des
Digitalmanometers führen. Dabei können schwere gesundheitliche Schäden ver-
ursacht werden.
Sorgen Sie dafür, dass die Überlastwerte niemals überschritten werden.
Qualifiziertes Personal
•Das Personal, das mit dem Einbau, der Inbetriebnahme und Bedienung des Strömungs-
schalters beauftragt wird, muss eine entsprechende Qualifikation aufweisen. Dies kann
durch Schulung oder entsprechende Unterweisung geschehen.
Allgemeine Sicherheitshinweise
•Schutzart nach DIN EN 60529:
Achten Sie darauf, dass die Umgebungsbedingungen am Einsatzort die Anforderungen
der angegebenen Schutzart (S. 14) nicht überschreiten.
•Verwenden Sie das Gerät nur in einwandfreiem Zustand. Beschädigte oder fehlerhafte
Geräte müssen sofort überprüft und ggf. ersetzt werden.
•Typenschilder oder sonstige Hinweise auf dem Gerät dürfen weder entfernt noch un-
kenntlich gemacht werden, da sonst jegliche Garantie und Herstellerverantwortung er-
lischt.

E2 / D2 / C2 Gerätebeschreibung
Technische Änderungen vorbehalten - 5 -
2 Gerätebeschreibung

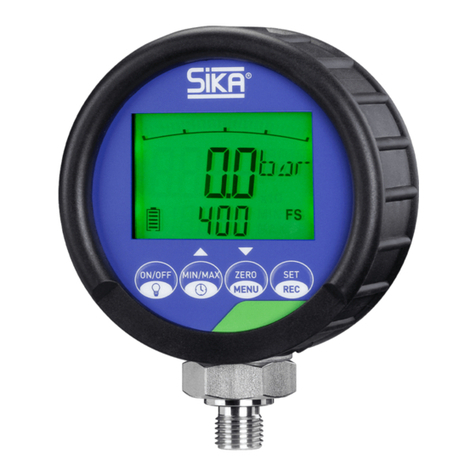

Die Typen E2 / D2 / C2 sind Digitalmanometer mit Istwert- und MIN/MAX-Anzeige. Sie haben
eine Genauigkeit von ±0,5 % Typ E2, ±0,1 % Typ D2 bzw. ±0,05 % Typ C2, bezogen auf den
jeweiligen Druckbereichsendwert (FS).
Die Signale der Druckmesszelle werden mit einer Abtastrate von 10 ms (100 Messwerte/s)
erfasst, in Druckwerte umgerechnet und angezeigt. Durch die hohe Abtastrate können auch
dynamische Druckspitzen gemessen werden. Diese werden in den MIN/MAX-Speicher ge-
schrieben, der permanent aktualisiert wird.
Ausführungen
Standard
Ausführung mit Datenlogger
Genauigkeit (v. E.)
E2 0,5 %
D2 0,1 %
C2 0,05 %
Druckbereich
Auflösung
-1...3 bar
1 mbar


-1...5 bar
1 mbar


-1...10 bar
1 mbar



-1...20 bar
1 mbar



-1...40 bar
10 mbar



-1...60 bar
10 mbar



0...100 bar
10 mbar



0...160 bar
10 mbar



0...250 bar
100 mbar



0...400 bar
100 mbar



0...700 bar
100 mbar



0...1000 bar
100 mbar




Aufbau E2 / D2 / C2
- 6 - © SIKA • Ba_Ref-E2D2C2 • 07/2021
3 Aufbau
Komponenten
USB-Anschluss mit Schutzkappe (nur Aus-
führung mit Datenlogger).
Gehäuse aus Zinkguss mit Gummischutz-
kappe.
LC-Display mit Hintergrundbeleuchtung.
Bedienfeld mit Tasten.
Druckanschlusszapfen G¼″.
Ausführungen der Gummischutzkappe (Rückseite)
Gummischutzkappe aus einem Stück
Gummischutzkappe zum Öffnen
Anzeige
Bargraphanzeige.
Einheitenanzeige.
MIN/MAX oder FullScale (FS).
Messwertanzeige.

E2 / D2 / C2 Anschluss und Batteriewechsel
Technische Änderungen vorbehalten - 7 -
4 Anschluss und Batteriewechsel
Das Digitalmanometer hat ein G¼″(BSPP) Außengewinde und wird werkseitig mit eingebau-
ten Batterien ausgeliefert. Das Gerät ist nach dem Einschalten betriebsbereit.
WARNUNG
Der Anschluss (SW 27) ist bis zu einem Nenndruck von 1.000 bar zugelassen.
Beachten Sie die Nenndruckangaben der eingebauten Messanschlüsse so-
wie die angegebenen Sicherheitsfaktoren.
Die unsachgemäße Montage der Manometer und der dazugehörigen Adapter
kann zum Abreißen der Manometer führen.
4.1 Anschluss
Das Gehäuse des Digitalmanometers kann auf dem Druckanschlusszapfen gedreht werden.
Beachten Sie bei der Direktmontage, dass keine Anbauteile die Drehbarkeit behindern.
1. Bereiten Sie den Messaufbau für den An-
schluss mit G¼″-Druckanschlusszapfen vor.
WARNUNG
Verwenden Sie nur Adapter mit entsprechen-
den Nenndruckangaben!
2. Achten Sie auf den richtigen Sitz der Dichtung
im Druckanschlusszapfen.
3. Drehen Sie das Digitalmanometer mit der Hand
vorsichtig in das Gewinde des Messaufbaus.
4. Ziehen Sie den Druckanschlusszapfen mit ei-
nem Gabelschlüssel (SW 27) fest.
WARNUNG
Die Montage muss mit einem Drehmoment von 25 Nm durchgeführt werden.
5. Richten Sie das Digitalmanometer für Ihre Anwendung aus.

Anschluss und Batteriewechsel E2 / D2 / C2
- 8 - © SIKA • Ba_Ref-E2D2C2 • 07/2021
4.2 Batteriewechsel
Die Batteriekapazität wird über die Anzahl der Balken (0…5 Balken) im Batteriesymbol dar-
gestellt.
Die Batterien sollten ausgetauscht werden, wenn kein Balken mehr
sichtbar ist und das Batteriesymbol blinkt. Das Digitalmanometer ist
noch voll funktionsfähig.
Die Batterien müssen ausgetauscht werden, wenn zusätzlich die Mel-
dung Lo bAtt erscheint. Das Digitalmanometer ist nicht mehr be-
triebsbereit.
1. Schalten Sie das Gerät aus.
Wenn Sie eine Gummischutzkappe zum
Öffnen haben, können Sie die Gummi-
schutzkappe einfach vom Gehäuse entfer-
nen.
Ansonsten empfehlen wir Ihnen, die Gum-
mischutzkappe während des Batteriewech-
sels auf dem Gehäuse zu lassen.
2. Öffnen Sie das Gehäuse:
Lösen Sie dazu die Schrauben auf der
Rückseite vollständig.
3. Hebeln Sie die Rückwand vom Gehäuse
hoch.
4. Legen Sie die Rückwand zur Seite.
5. Tauschen Sie die Batterien (LR6 – AA)
aus.
!!! POLARITÄT beachten !!!
KEIN HAUSMÜLL
Batterien müssen entsorgt werden.
6. Überprüfen Sie den Sitz der Dichtung in der
Rückwand und achten Sie auf Beschädi-
gungen.
7. Setzen Sie die Rückwand vorsichtig auf
das Gehäuse.
8. Richten Sie die Rückwand an den Bohrun-
gen aus.
9. Drehen Sie die Schrauben der Rückwand wieder fest.

E2 / D2 / C2 Bedienung
Technische Änderungen vorbehalten - 9 -
5 Bedienung
Taste
1. Funktion
2. Funktion
(2 s drücken)
Gerät ein- oder ausschalten
Hintergrundbeleuchtung ein-
schalten (20 s)
MIN-, MAX- oder Skalenendwert
(FS) anzeigen
Datum und Uhrzeit einstellen*
Nullpunkt korrigieren
Geräteeinstellungen öffnen
MIN- und MAX-Werte löschen /
Eingabe bestätigen
Datenlogger starten oder been-
den*
* Nur Ausführung mit Datenlogger
5.1 Anzeigemodus
Während des Einschaltens wird die Seriennummer angezeigt. Da-
nach befindet sich das Digitalmanometer im Anzeigemodus und der
aktuelle Messwert wird angezeigt.
Druckbereichsüberschreitung / oFL-Anzeige
Die oFL-Anzeige erscheint, wenn der aktuelle Druck außerhalb des
Druckbereiches (≥ 110% FS) des Digitalmanometers liegt. Sinkt der
Druck wieder darunter, wird der aktuelle Messwert angezeigt.
Erscheint die oFL-Anzeige im drucklosen Zustand liegt eine Fehlfunk-
tion vor.
Nehmen Sie bitte Kontakt mit SIKA auf.
Nullpunktkorrektur (ZERO)
Bei unerwünschten Abweichungen im drucklosen Zustand (Atmosphärendruck) kann der
Nullpunkt manuell korrigiert werden.
WICHTIG
Die Nullpunktkorrektur setzt den aktuellen IST-Wert auf null. Wird die ZERO-
Funktion bei vorhandenem Druck aktiviert, erfolgt die Druckmessung nicht mehr
gegen Umgebungsdruck und es kommt zu Fehlmessungen.

Bedienung E2 / D2 / C2
- 10 - © SIKA • Ba_Ref-E2D2C2 • 07/2021
Drücken Sie die ZERO/MENU-Taste.
Es erscheint 2Ero on für 2 s in der Anzeige. Die ZERO-
Funktion kann aktiviert werden.
Drücken Sie die SET/OK-Taste um die Nullpunktkorrektur
durchzuführen.
Die Anzeige und die MIN/MAX-Werte werden genullt.
oder
Es erscheint oFL 2Ero für 2 s in der Anzeige. Der gemessene
Druck (0 bar) ist größer als 5% des Druckbereiches. Die ZERO-
Funktion kann nicht durchgeführt werden.
Das Gerät schaltet in den Messbetrieb zurück.
Stellen Sie den drucklosen Zustand her und drücken Sie erneut
die ZERO/MENU-Taste.
Zurücksetzen der Nullpunktkorrektur
Die Nullpunktkorrektur bleibt aktiviert, bis das Gerät ausgeschaltet wird. Nach erneutem Ein-
schalten ist die Nullpunktkorrektur nicht mehr aktiv.
5.2 Geräteeinstellungen
Drücken Sie die ZERO/MENU-Taste für 2 s.
Drücken Sie ZERO/MENU-Taste um fortzufahren.
Automatische Abschaltung
(Po off / Po on)
Drücken Sie ZERO/MENU-
Taste für den nächsten
Menüeintrag.
Bestätigen Sie Ihre Auswahl
mit der SET/REC-Taste. Sie
kehren zum Anzeigemodus
zurück.
Messeinheit (
unit
)
Anzeigefilter (
Filt
)*
Alle Messdaten löschen**
(dEL dAtA)
Geräteinformationen
* Werteauswahl: 0…7 (0 = keine Dämpfung)
** Nur Ausführung mit Datenlogger
Sie kehren automatisch zum Anzeigemodus zurück, wenn Sie für ca. 5 s keine Taste drü-
cken.
Automatische Abschaltung
Bei aktivierter Funktion wird das Gerät automatisch nach 5 Minuten abgeschaltet.
Die automatische Abschaltung wird bei Geräten mit Datenlogger während der Datenaufzeich-
nung deaktiviert.
Ist die Funktion deaktiviert, ist das Gerät im Dauerbetrieb und muss über die ON/OFF-Taste
manuell ausgeschaltet werden.
Die aktuelle Einstellung wird beim Einschalten des Digital-
manometers angezeigt:
Po on = aktiviert (Automatische Abschaltung);
Po off = deaktiviert (Dauerbetrieb).
Die Einstellungen Po on oder Po off bleiben gespeichert
und sind beim Einschalten wieder aktiv.

E2 / D2 / C2 Datenlogger
Technische Änderungen vorbehalten - 11 -
5.3 Datum und Uhrzeit einstellen
Nur Ausführung mit Datenlogger:
Drücken Sie MIN/MAX/ -Taste für 2 s.
Drücken Sie die SET/REC-Taste um fortzufahren.
Jahr (
4ear
)
Drücken Sie /
um den
Wert einzustellen.
Bestätigen Sie mit der
SET/REC-Taste.
Monat (
Mntx
)
Tag (
da4
)
Stunde (
Xour
)
Minute (
Min
)
Dezimaltrennzeichen*
(C0mma /P0int 5i9n)
Bestätigen Sie mit der
SET/REC-Taste. Sie kehren
zum Anzeigemodus zurück.
* Je nach Region werden unterschiedliche Dezimaltrennzeichen für die Messwerte verwendet.
6 Datenlogger
Nur Ausführung mit Datenlogger:
Mit der Datenlogger-Funktion können Sie bis zu 10 Aufzeichnungsreihen speichern. Die
längste Aufzeichnungsdauer ist 48 h. Die Speicherrate passt sich automatisch innerhalb der
Aufzeichnungsdauer an. Sie können die Messdaten im CSV-Format über die USB-
Schnittstelle auf Ihren Computer übertragen.
Aufzeichnungsdauer
Max. Zeitspanne
Speicherrate
Max. Datensätze
0 s–1.800 s (0,5 h)
0,5 h (1.800 s)
100 ms
18.000
1.800 s–3.600 s (0,5 h–1 h)
1 h (3.600 s)
200 ms
18.000
1 h–2 h
2 h (7.200 s)
400 ms
18.000
2 h–4 h
4 h (14.400 s)
800 ms
18.000
4 h–8 h
8 h (28.800 s)
1.600 ms
18.000
8 h–16 h
16 h (57.600 s)
3.200 ms
18.000
16 h–48 h
48 h (172.800 s)
6.400 ms
27.000
6.1 Datenlogger starten oder beenden
Datenlogger starten
Drücken Sie die SET/REC-Taste für 2 s.
REC blinkt auf der Anzeige. Außerdem wird die Nummer (1–10) der Aufzeichnungsreihe
angezeigt.
Datenlogger beenden
Drücken Sie die SET/REC-Taste für 2 s.
Die Daten werden gespeichert und Sie kehren zum Anzeigemodus zurück.

Wartung und Rücksendung E2 / D2 / C2
- 12 - © SIKA • Ba_Ref-E2D2C2 • 07/2021
6.2 Messdaten übertragen und löschen
Messdaten übertragen
Schließen Sie das Digitalmanometer mit dem beigelegten USB-Kabel an Ihren Computer
an.
Schalten Sie das Digitalmanometer ggf. ein.
Auf der Anzeige erscheint Pc u5B. Das Digitalmanometer wird als Wechseldatenträger
eingebunden. Sie können auf die Messdaten über Ihren Computer zugreifen.
Die Messdaten enthalten die Zeit, MIN-/MAX- und IST-Werte, die mit einem Semikolon von-
einander getrennt sind. Falls die Messdaten falsch angezeigt werden, importieren Sie die Da-
ten als „Text“.
Messdaten löschen
Sie können entweder alle Messdaten über die Geräteeinstellungen (dEL dAtA) oder ein-
zelne Messdaten über den Dateimanager Ihres Betriebssystems löschen.
7 Wartung und Rücksendung
WICHTIG
Bei kundenseitigen Veränderungen oder Eingriffen am Gerät können wichtige Bau-
teile oder Komponenten beschädigt werden.
Durch den Eingriff erlischt jegliche Garantie und Herstellerverantwortung!
Wartung
Das Gerät ist wartungsfrei und kann auch nicht vom Anwender repariert werden. Bei einem
Defekt muss das Gerät ausgetauscht oder zur Reparatur an den Hersteller zurückgeschickt
werden.
Regelmäßig zu wechseln sind lediglich die Batterien. Wir empfehlen diese nach spätestens
1,5 Jahren durch neue zu ersetzen (S. 8).
WICHTIG
Bei längerer Nichtbenutzung des Gerätes sollten die Batterien aus dem Gerät ent-
fernt werden, damit es nicht zu Auslaufschäden kommt.
Rücksendung
Beachten Sie die Hinweise zum Ablauf des Rücksendeverfahrens auf unserer Website
(www.sika.net/service/rma-warenruecksendung).

E2 / D2 / C2 Demontage und Entsorgung
Technische Änderungen vorbehalten - 13 -
8 Demontage und Entsorgung
VORSICHT
Entfernen Sie niemals das Gerät aus einer im Betrieb befindlichen Anlage.
Sorgen Sie dafür, dass die Anlage fachgerecht ausgeschaltet wird.
Vor der Demontage
Überprüfen Sie vor der Demontage, ob die Anlage
ausgeschaltet ist.
sich in einem sicheren und stromlosen Zustand befindet.
drucklos und abgekühlt ist.
Demontage
Achten Sie auf möglicherweise austretende Medien. Treffen Sie Vorkehrungen um diese
aufzufangen.
Lösen Sie den Druckanschlusszapfen mit einem Gabelschlüssel (SW 27).
Drehen Sie das Digitalmanometer mit der Hand aus dem Messaufbau.
Entsorgung
Konform zu den Richtlinien 2011/65/EU (RoHS) und 2012/19/EU (WEEE)*muss das Gerät
separat als Elektro- und Elektronikschrott entsorgt werden.
KEIN HAUSMÜLL
Das Gerät besteht aus unterschiedlichen Werkstoffen. Es darf nicht zusammen
mit Hausmüll entsorgt werden.
Führen Sie das Gerät der lokalen Wiederverwertung zu
oder
schicken Sie das Gerät an Ihren Lieferanten bzw. SIKA zurück.
* WEEE-Reg.-Nr.: DE 25976360

Technische Daten E2 / D2 / C2
- 14 - © SIKA • Ba_Ref-E2D2C2 • 07/2021
9 Technische Daten
Bei kundenspezifischen Ausführungen können technische Daten gegenüber den Angaben
dieser Anleitung abweichen. Bitte beachten Sie die Angaben auf dem Typenschild.
E2 / D2 / C2
Druckbereiche Eingang
- Piezoresistive Druckmesszelle
- DMS-Druckmesszelle
-1…3/5 bar (E2) und -1…3/5/10 bar (D2 / C2)
-1…10 (E2), -1…20/40/60 bar und
0…100/160/250/400/700/1000 bar
Genauigkeit (25°C)
±(% vom Druckbereichsendwert)(FS)
- Typ E2
- Typ D2
- Typ C2
0,5 %
0,1 %
0,05 % (0,1 % im Vakuum)
Abtastrate
10 ms (100 Messungen/s)
interne Auflösung AD Wandler
12 bit = 4.096 Schritte
Temperatureinfluss
0,05% FS / 10 K
Anzeige
- Istwert
- MIN/MAX oder FullScale(FS)
- Bargraph
•Abtastrate
- Hintergrundbeleuchtung
4 ½ stellig (15 mm)
4 ½ stellig (8 mm)
33 Segmente (Schleppzeigerfunktion)
50 ms (20 Messungen/s)
50 x 34 mm
Druckeinheiten
bar, PSI, mbar, kPa, MPa, kg/cm2, mH2O, inchH2O
Elektrische Kenndaten
Spannungsversorgung
Batterie 2 x1,5 VDC AA (LR6 – AA), Alkaline (Mignon)
Batterielebensdauer
1.500 h (ohne Beleuchtung)
Schutzart (DIN EN 60529)
IP 67
Datenlogger (optional)
Max. Datensätze pro Aufzeichnungs-
reihe
27.000
Aufzeichnungsreihen
1…10
Speicherrate
0,1 s…6,4 s
automatisch je Aufzeichnungsdauer
Max. Aufzeichnungsdauer
48 h
Datensatzinformationen
Datum / Uhrzeit
Zeit / IST-Druck / Min / Max
Schnittstelle
1x Mini-USB-Anschluss
Software erforderlich
Nein – Erkennung als Wechseldatenträger
Datenformat
CSV

E2 / D2 / C2 Technische Daten
Technische Änderungen vorbehalten - 15 -
E2 / D2 / C2
Umgebungsbedingungen und Prozessgrößen
Betriebstemperatur
0…50 °C
Medientemperatur
-20…+80 °C
Lagerungstemperatur
-20…+60 °C
rel. Feuchte
< 85%
Vibration (IEC 60068-2-6)
10…500 Hz / 5 g
Schock (IEC 60068-2-29)
11 ms / 25 g
Druckanschluss:
- Material
- Anschlussgewinde (ISO 1179-2)
- Dichtung
Edelstahl 1.4404
G¼″
NBR
Gehäuse:
- Material
- Abmessungen (ohne Kappe)
- Abmessungen (mit Kappe)
Zinkguss (Gummischutzkappe: TPE)
Ø = 79 mm, T = 33 mm
Ø = 90 mm, T = 45 mm
Gewicht
540 g
Anzeigeauflösung
Druckbereich
bar
PSI
mbar
kPa
-1...3 bar
-,999….3,000
-9,99…43,51
-999…3000
-99,9…300,0
-1...5 bar
-,999….5,000
-9,99…72,52
-999…5000
-99,9…500,0
-1...10 bar
-,999….10,000
-9,99…145,04
-999…10000
-99,9…1000,0
-1...20 bar
-,999….19,999
-14,5…290,1
-999…19999
-99,9…1999,9
-1...40 bar
-1,00….40,00
-14,5…580,2
-/-
-100…4000
-1...60 bar
-1,00….60,00
-14,5…870,2
-/-
-100…6000
0...100 bar
0,00…100,00
0…1450,4
-/-
0…10000
0...160 bar
0,00…160,00
0…2321
-/-
0…16000
0...250 bar
0,0…250,0
0…3626
-/-
-/-
0...400 bar
0,0…..400,0
0…5802
-/-
-/-
0...700 bar
0,0…..700,0
0…10153
-/-
-/-
0...1000 bar
0,0…1000,0
0…14504
-/-
-/-
Druckbereich
MPa
kg/cm2
mH2O
inH2O
-1...3 bar
-,100…0,300
-,999…3,059
-9,99…30,59
-99,9…1204,4
-1...5 bar
-,100…0,500
-,999…5,099
-9,99…50,99
-99,9…1999,9
-1...10 bar
-,100…1,000
-,999…10,197
-9,99…101,97
-401…4015
-1...20 bar
-,100…2,000
-,999…19,999
-9,99…199,99
-401…8029
-1...40 bar
-,100…4,000
-1,02…40,79
-10,2…407,9
-401…16059
-1...60 bar
-,100…6,000
-1,02…61,18
-10,2…611,9
-/-
0...100 bar
0,000…10,000
0,00…101,97
0,0…1019,7
-/-
0...160 bar
0,000…16,000
0,00…163,15
0,0…1631,6
-/-
0...250 bar
0,000…25,00
0,0…254,9
0…2549
-/-
0...400 bar
0,000…40,00
0,0…407,9
0…4079
-/-
0...700 bar
0,000…70,00
0,0…713,8
0…7138
-/-
0...1000 bar
0,000…100,00
0,0…1019,7
0…10197
-/-

Technische Daten E2 / D2 / C2
- 16 - © SIKA • Ba_Ref-E2D2C2 • 07/2021
WARNUNG
Das Überschreiten der maximalen Überlastwerte (Pmax) kann zu Fehlfunktionen
bis hin zur Zerstörung des Digitalmanometers führen.
Überlastwerte
Druckbereich
Überlast
Berstdruck
-1...3 bar
12 bar
20 bar
-1...5 bar
18 bar
30 bar
-1...10 bar
30 bar
50 bar
-1...20 bar
50 bar (E2)
48 bar (D2 / C2)
250 bar (E2)
80 bar (D2 / C2)
-1...40 bar
80 bar
400 bar
-1...60 bar
120 bar
550 bar
0...100 bar
200 bar
800 bar
0...160 bar
320 bar
1000 bar
0...250 bar
500 bar
1200 bar
0...400 bar
800 bar
1700 bar
0...700 bar
1200 bar
2400 bar
0...1000 bar
1500 bar
2500 bar
Bei 0 bar relativ müssen folgende Schwellenwerte überschritten werden, damit ein Messwert
angezeigt wird:
Schwellen-
werte
Typ E2 Typ D2 / C2
Druckbereich
Schwellenwert
[bar]
Auflösung
[bar]
Schwellenwert
[bar]
Auflösung
[bar]
-1...3 bar
0,006
0,002
0,003
0,002
-1...5 bar
0,010
0,002
0,005
0,002
-1...10 bar
0,020
0,003
0,01
0,003
-1...20 bar
0,04
0,01
0,02
0,01
-1...40 bar
0,08
0,01
0,04
0,01
-1...60 bar
0,12
0,02
0,06
0,02
0...100 bar
0,20
0,03
0,1
0,03
0...160 bar
0,32
0,04
0,16
0,04
0...250 bar
0,5
0,1
0,3
0,1
0...400 bar
0,8
0,1
0,4
0,1
0...700 bar
1,4
0,2
0,7
0,2
0...1000 bar
2,0
0,3
0,5
0,3

E2 / D2 / C2 Technische Daten
Technische Änderungen vorbehalten - 17 -
9.1 Abmessungen
DMS-Druckmesszelle ohne Datenlogger
DMS-Druckmesszelle mit Datenlogger

Technische Daten E2 / D2 / C2
- 18 - © SIKA • Ba_Ref-E2D2C2 • 07/2021
Piezoresistive Druckmesszelle ohne Datenlogger
Piezoresistive Druckmesszelle mit Datenlogger

E2 / D2 / C2 EU-Konformitätserklärung
Technische Änderungen vorbehalten - 19 -
10 EU-Konformitätserklärung
Die Digitalmanometer der Typen E2 / D2 / C2 stimmen mit den Richtlinien 2014/30/EU,
2014/68/EU und 2011/65/EU überein.
Die Typen E2 / D2 / C2 entsprechen den technischen Vorschriften DIN EN 61000-6-2 + Be-
richtigung 1:2011, DIN EN 61000-6-3:2007 + Berichtigung 1:2011 und DIN EN 50581:2013.

E2 / D2 / C2
- 20 - © SIKA • Ba_Ref-E2D2C2 • 07/2021
Table of contents page
0About this operating manual....................................................................................21
1Safety instructions...................................................................................................22
2Device description...................................................................................................23
3Structure..................................................................................................................24
4Connection and battery replacement ......................................................................25
4.1 Connection............................................................................................................ 25
4.2 Battery replacement..............................................................................................26
5Operation ................................................................................................................27
5.1 Display mode ........................................................................................................27
5.2 Device settings...................................................................................................... 28
5.3 Setting the date and time ......................................................................................29
6Data logger..............................................................................................................29
6.1 Start or stop data logger........................................................................................29
6.2 Transfer and delete measured data ......................................................................30
7Maintenance and return shipment...........................................................................30
8Disassembly and disposal.......................................................................................31
9Technical data.........................................................................................................32
9.1 Dimensions ...........................................................................................................35
10 EU Declaration of Conformity..................................................................................37
Copyright notice
The reproduction, distribution and utilization of this operating manual as well as the communication of
its contents to othe
rs without express authorization is prohibited. Offenders will be held liable for the
payment of damages. All rights reserved in the event of the grant of a patent, utility model or design.
