Siko MA508/1 User manual

316/17
MA508/1
Messanzeige
Originalmontageanleitung Deutsch Seite2
Electronic display
Translation of the Original Installation Instructions English page14

MA508/1
Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
2
Inhaltsverzeichnis
1 Dokumentation . . . . . . . . . . . . . . . . . . . . 3
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . 3
2.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 3
2.2 Kennzeichnung von Gefahren und Hinweisen . . . . . . 3
2.3 Zielgruppe . . . . . . . . . . . . . . . . . . . . 4
2.4 Grundlegende Sicherheitshinweise . . . . . . . . . . . 5
3 Identifikation . . . . . . . . . . . . . . . . . . . . . 5
4 Installation . . . . . . . . . . . . . . . . . . . . . . 5
4.1 Mechanische Montage . . . . . . . . . . . . . . . . 5
4.2 Montage Messanzeige (Abb. 1): . . . . . . . . . . . . 6
4.3 Montage Magnetband . . . . . . . . . . . . . . . . 6
4.4 Montage externer Magnetsensor mit Magnetband . . . . 8
4.5 Montage integrierter Magnetsensor mit Magnetband . . 10
4.6 Elektrische Installation . . . . . . . . . . . . . . 11
5 Inbetriebnahme . . . . . . . . . . . . . . . . . . . 11
6 Transport, Lagerung, Wartung und Entsorgung . . . . . . 12
7 Technische Daten . . . . . . . . . . . . . . . . . . 12

MA508/1
Dokumentation Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
3
1 Dokumentation
Zu diesem Produkt gibt es folgende Dokumente:
• Datenblatt beschreibt die technischen Daten, die Abmaße, die
Anschlussbelegungen, das Zubehör und den Bestellschlüssel.
• Montageanleitung beschreibt die mechanische und die elektrische
Montage mit allen sicherheitsrelevanten Bedingungen und den dazu-
gehörigen technischen Vorgaben.
• Softwarebeschreibung zur Inbetriebnahme der Messanzeige.
Diese Dokumente sind auch unter "http://www.siko-global.com/p/
ma508-1" zu finden.
2 Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Die Messanzeige MA508/1 dient zur Messwertanzeige von angeschlosse-
nen Sensoren für die Weg- und Winkelmessung. Die Messanzeige ist nur für
die Verwendung im Industriebereich vorgesehen die keinen besonderen
elektrischen oder mechanischen Sicherheitsanforderungen unterliegen.
1. Beachten Sie alle Sicherheitshinweise in dieser Anleitung.
2. Eigenmächtige Umbauten und Veränderungen an dem Messanzeige
sind verboten.
3. Die vorgeschriebenen Betriebs- und Installationsbedingungen sind
einzuhalten.
4. Der Messanzeige darf nur innerhalb der technischen Daten und der
angegebenen Grenzen betrieben werden (siehe Kapitel 7).
2.2 Kennzeichnung von Gefahren und Hinweisen
Sicherheitshinweise bestehen aus dem Signalzeichen und einem Signal-
wort.
Gefahrenklassen
Unmittelbare Gefährdungen, die zu schweren irreversiblen Körperverlet-
zungen mit Todesfolge, Sachschäden oder ungeplanten Gerätereaktionen
führen können, sofern Sie die gegebenen Anweisungen missachten.
Gefährdungen, die zu schweren Körperverletzungen, Sachschäden oder
ungeplanten Gerätereaktionen führen können, sofern Sie die gegebenen
Anweisungen missachten.
GEFAHR
WARNUNG

MA508/1
Sicherheitshinweise Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
4
Gefährdungen, die zu leichten Verletzungen, Sachschäden oder ungeplan-
ten Gerätereaktionen führen können, sofern Sie die gegebenen Anweisun-
gen missachten.
Wichtige Betriebshinweise, die die Bedienung erleichtern oder die bei
Nichtbeachtung zu ungeplanten Gerätereaktionen führen können und
somit möglicherweise zu Sachschäden führen können.
Signalzeichen
2.3 Zielgruppe
Montageanleitung wendet sich an das Projektierungs-, Inbetriebnahme-
und Montagepersonal von Anlagen- oder Maschinenherstellern, das
über besondere Kenntnisse innerhalb der Antriebstechnik verfügt. Die-
ser Personenkreis benötigt fundierte Kenntnisse über die notwendigen
Anschlüsse eines Stellantriebs und deren Integration in die komplette
Maschinenanlage.
Nicht ausreichend qualifiziertes Personal
Personenschäden, schwere Schäden an Maschine und Stellantrieb werden
durch nicht ausreichend qualifiziertes Personal verursacht.
`Projektierung, Inbetriebnahme, Montage und Wartung nur durch
geschultes Fachpersonal.
`Dieses Personal muss in der Lage sein, Gefahren, welche durch die
mechanische, elektrische oder elektronische Ausrüstung verursacht
werden können, zu erkennen.
Qualifiziertes Personal
sind Personen, die
• als Projektierungspersonal mit den Sicherheitsrichtlinien der Elektro-
und Automatisierungstechnik vertraut sind;
• als Inbetriebnahme- und Monatagepersonal berechtigt sind, Strom-
kreise und Geräte/Systeme gemäß den Standards der Sicherheitstech-
nik in Betrieb zu nehmen, zu erden und zu kennzeichnen.
VORSICHT
ACHTUNG
WARNUNG

MA508/1
Identifikation Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
5
2.4 Grundlegende Sicherheitshinweise
Explosionsgefahr
`Messanzeige nicht in explosionsgefährdeten Zonen einsetzen.
Bewegliche Teile
Quetschungen, Reibung, Abschürfen, Erfassen von Gliedmaßen und Klei-
dung durch Berühren von beweglichen Teile wie z. B. Sensor im Betrieb.
`Zugrismöglichkeit durch Schutzmaßnahmen verhindern.
Externe Magnetfelder
Es kommt zu Betriebsstörungen und Datenverlust, wenn starke externe
Magnetfelder das Messsystem beeinflussen.
`Schützen Sie die Messanzeige und das Magnetband vor Einflüssen von
Fremdmagneten.
3 Identifikation
Das Typenschild zeigt den Gerätetyp mit Variantennummer. Die Lieferpa-
piere ordnen jeder Variantennummer eine detaillierte Bestellbezeichnung
zu.
z. B. MA508/1-0023
Varianten-Nr.
Geräte-Typ
4 Installation
4.1 Mechanische Montage
Ausfall Messanzeige
`IP-Schutzart bei Montage beachten (siehe Kapitel 7), bei Bedarf
schützen.
`Schläge auf das Gerät vermeiden.
`Keinerlei Veränderung am Gerät vornehmen.
`Kabel mit Zugentlastung installieren. Wenn nötig Schleppkette oder
Schutzschlauch vorsehen.
GEFAHR
WARNUNG
VORSICHT
VORSICHT

MA508/1
Installation Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
6

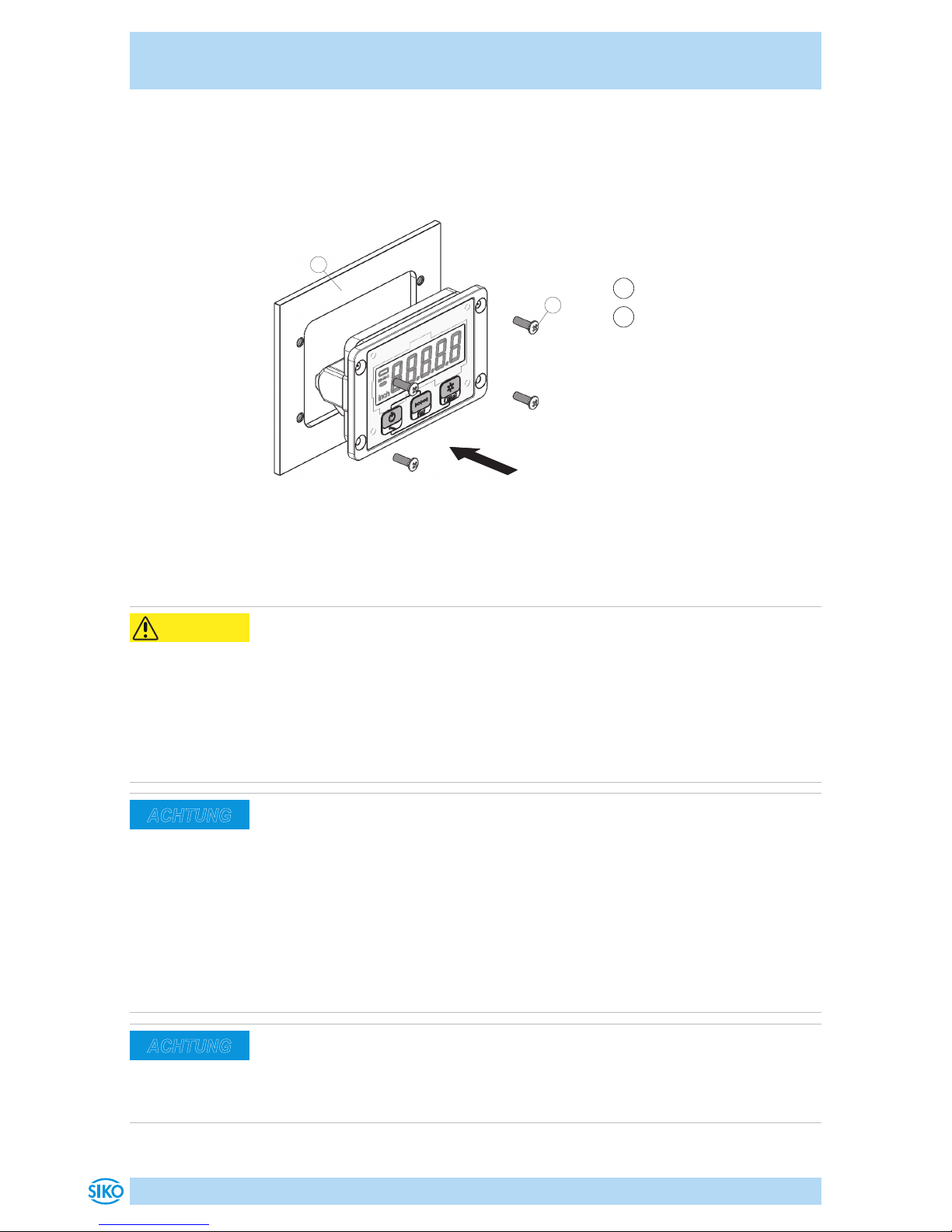

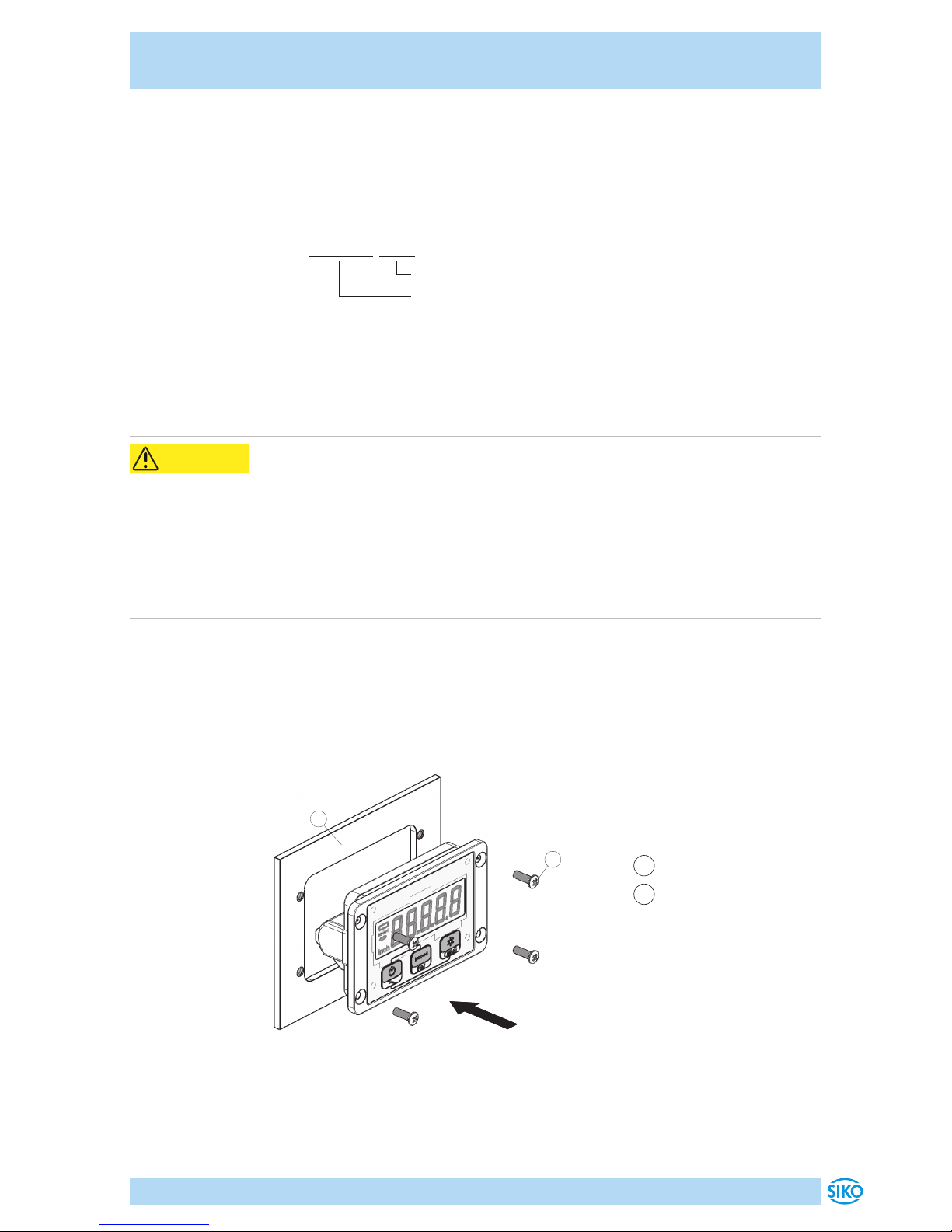

4.2 Montage Messanzeige (Abb. 1):
Gerät mit beiliegenden Schrauben über die Gewindebohrungen in dem
Schalttafelausschnitt befestigen (Maße siehe Datenblatt).
1Schalttafelausschnitt
2Schraube (im Lieferum-
fang enthalten)
Abb. 1: Einbau
1
2
4.3 Montage Magnetband
Externe Magnetfelder
Magnetisierung des Magnetbandes geht verloren. Insbesondere dürfen
keine Magnetfelder (z. B. Haftmagnete oder andere Dauermagnete) in
direkten Kontakt mit dem Magnetband geraten. In stromlosem Zustand
werden Bewegungen oder Verstellungen des Magnetsensors von der Fol-
geelektronik nicht erkannt und erfasst.
`Schützen Sie das Magnetband vor Einflüssen von Fremdmagneten.
Lösen Magnetbandverklebung
`Antiadhäsiven Fremdsubstanzen, wie Öl, Fett oder Staub, durch mög-
lichst rückstandsfrei verdunstende Reinigungsmittel entfernen. Geeig-
nete Reinigungsmittel sind unter anderem Ketone (Aceton) oder Alko-
hol, z. B. Schnellreiniger.
`Für eine optimale Verklebung müssen die Klebeflächen trocken sein
und es ist mit höchstmöglichem Anpressdruck zu verkleben.
`Verklebungstemperatur zwischen 20°C und 30°C in trockenen Räu-
men einhalten.
Verschlechterung Messgenauigkeit
`Magnetband plan zur Montageoberfläche beziehungsweise der mes-
senden Strecke montieren. Welligkeiten verschlechtern die Mess-
genauigkeit.
VORSICHT
ACHTUNG
ACHTUNG

MA508/1
Installation Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
7
Länge Magnetband
`Aus technischen Gründen muss bei der Länge, gegenüber der Mess-
strecke, ein Zumaß von ≥100mm berücksichtigt werden.
Ist aufgrund unzureichender Befestigungsmöglichkeiten keine geeignete
Montage des Magnetbandes möglich, kann das Magnetband in die Profil-
schiene PS oder PS1 montiert werden. Diese ist als Zubehör lieferbar.
Bei Verklebung langer Bänder sollte die Schutzfolie des Klebebandes über
eine kurze Teilstrecke abgezogen werden um das Band zu fixieren. Darauf-
hin erfolgt das Ausrichten des Bandes. Nun kann über die restliche Länge
die Schutzfolie, unter gleichzeitigem Andruck des Bandes, seitlich heraus-
gezogen werden (als Hilfsmittel kann eine Tapetenandrückwalze verwen-
det werden).

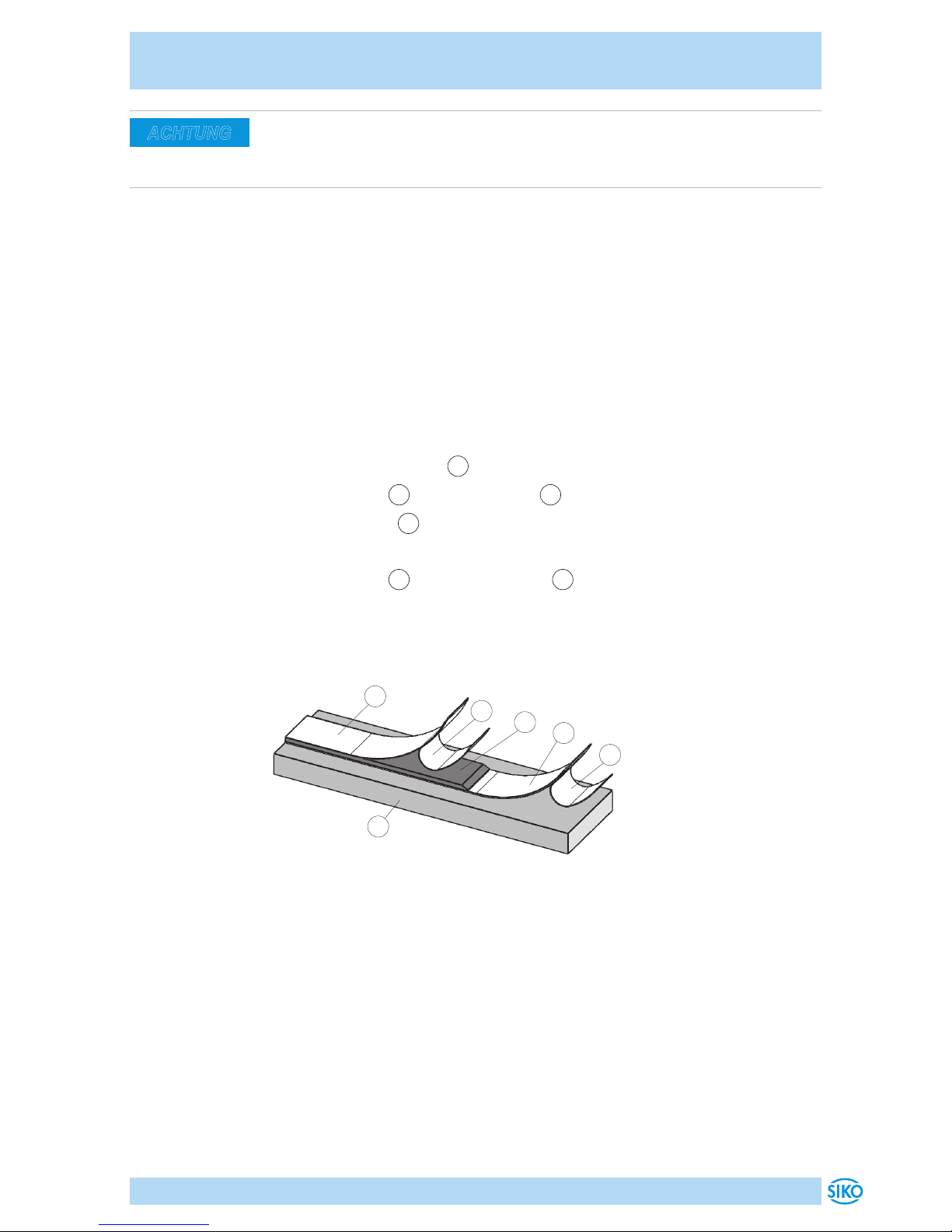

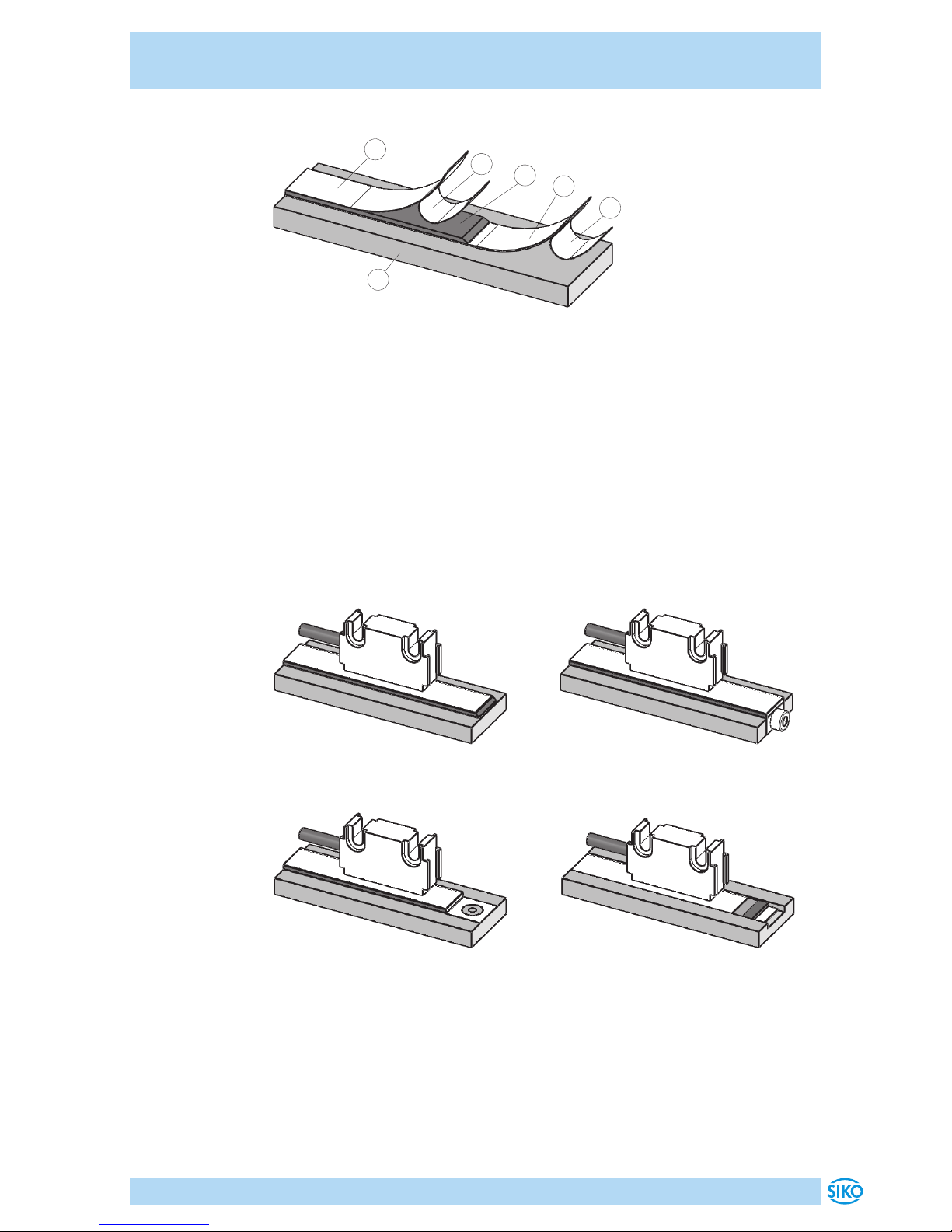

Montageschritte (Abb. 2)
1. Befestigungsfläche 1sorgfältig reinigen.
2. Schutzfolie 2des Klebebandes 3entfernen.
3. Magnetband 4aufkleben.
4. Magnetbandoberfläche sorgfältig reinigen.
5. Schutzfolie 6des Abdeckbandes 5entfernen.
6. Abdeckband aufkleben (an beiden Enden leicht überlappen lassen).
7. Überlappenden Enden des Abdeckbandes gegen Ablösen sichern.






Abb. 2: Montage Magnetband
Montagebeispiele
Die einfache Montageart, durch angeschrägtes Magnetband wie in Abb. 3,
ist nur in sehr geschützter Umgebung zu empfehlen. Bei ungeschützter
Umgebung besteht Abschälgefahr. In solchen Fällen sind Montagearten,
wie in Abb. 4 und Abb. 5 gezeigt, geeigneter.
Den optimalen Schutz bietet die Montage in einer Nut wie in Abb. 6. Diese
sollte so tief sein, dass das Magnetband vollständig darin eingebettet ist.
ACHTUNG

MA508/1
Installation Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
8

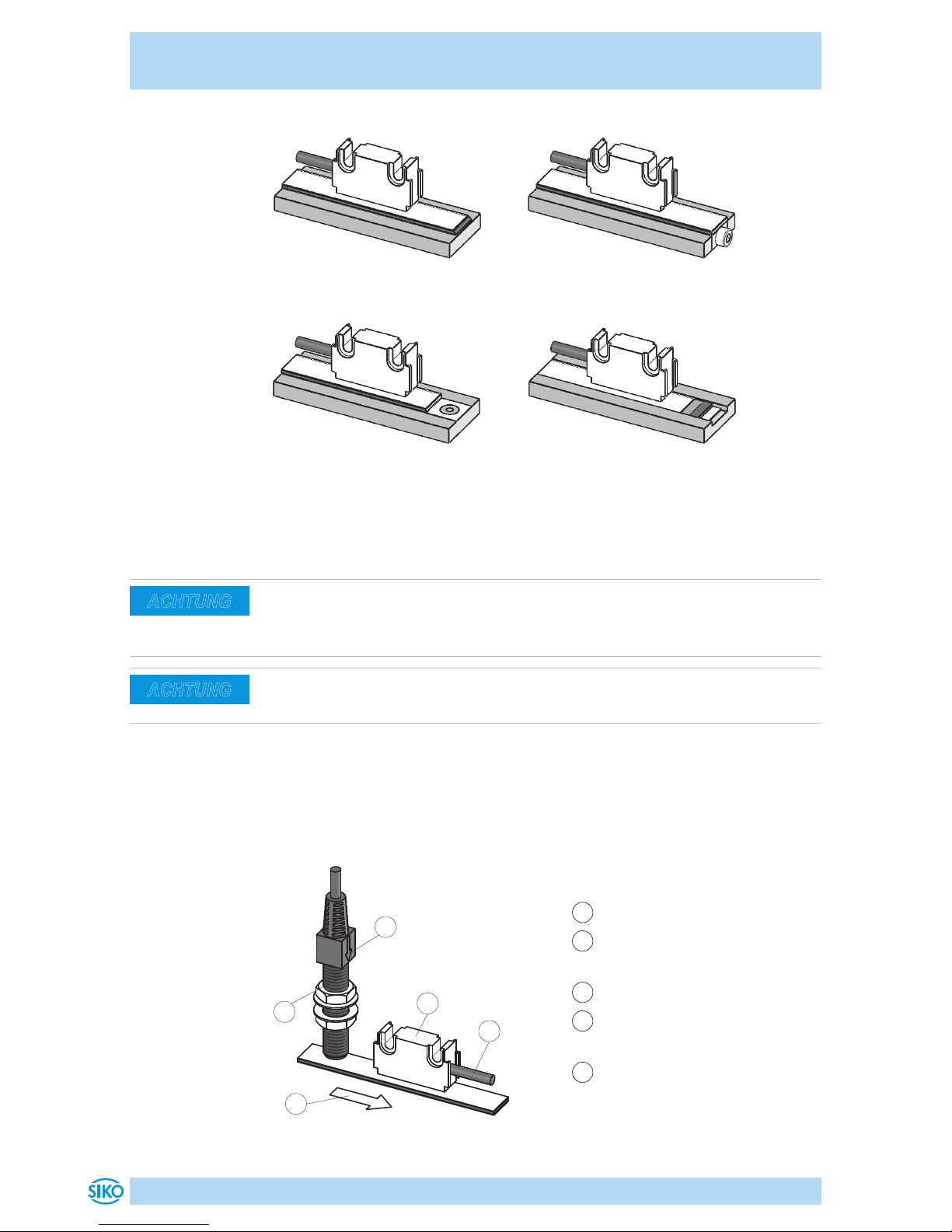

Abb. 3: Magnetband
angeschrägt
Abb. 4: Magnetband von vorne
verschraubt
Abb. 5: Magnetband von oben
verschraubt
Abb. 6: Magnetband in Nut
4.4 Montage externer Magnetsensor mit Magnetband
Ausrichtung Magnetsensor
`Auf richtige Ausrichtung des Magnetsensors achten, damit die opti-
male Abtastung gewährleistet ist (siehe Abb. 7).
Verlust der Messwerte
`Toleranz- und Abstandsmaße über die gesamte Messstrecke einhalten.
1. Magnetband montieren (siehe Kapitel 4.3).
2. Magnetsensor über die Durchgangsbohrungen (2x ø3.5mm) auf einer
ebenen Arbeitsfläche befestigen (Befestigungsmaße siehe Daten-
blatt). Es wird empfohlen die beiliegenden Befestigungsschrauben
und Federringe zu verwenden (Anzugsmoment 0.25Nm).
3
42
5
1
1Verfahrrichtung Sensor
2Sensor L
Zählrichtung positiv (default)
3Kabelabgangsrichtung
4Sensor F
Zählrichtung positiv (default)
5Pfeil
Abb. 7: Definition der Zählrichtung
ACHTUNG
ACHTUNG

MA508/1
Installation Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
9

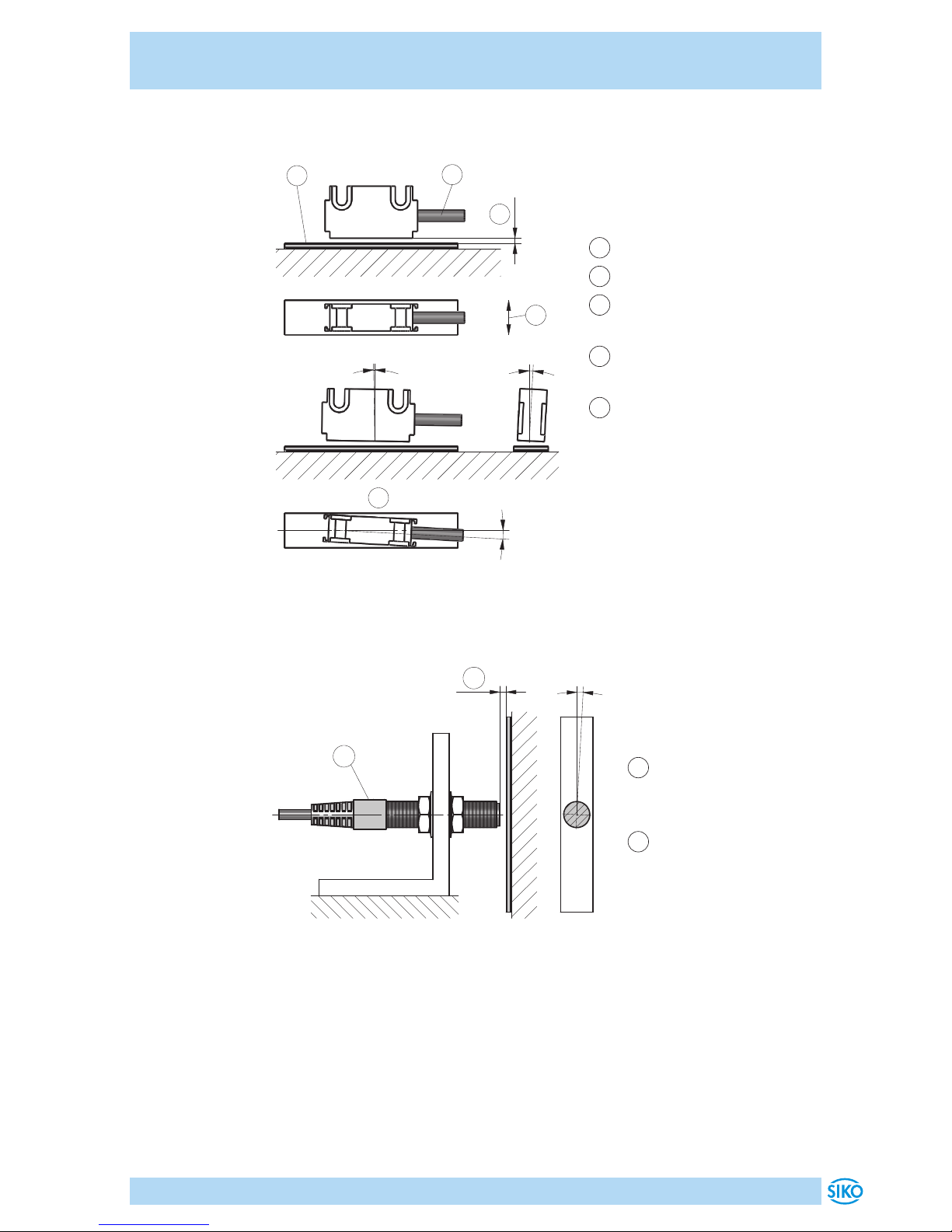

Bauform L:
Abb. 8: Montage Sensor/Magnetband, Abstandsmaße, Toleranzen
1Kabelabgangsrichtung
2aktive Seite Magnetband
3zulässige Abweichung
Band/Sensor 0.1 ... 2mm
4zulässige Abweichung
Mitte Band/Sensor
5maximale Fluchtungsfehler
4
5
1
2
3
±2mm
<1° <3°
<3°
Bauform F:
Abb. 9: Montage Sensor/Magnetband, Abstandsmaße, Toleranzen
1zulässige Abweichung
Band/Sensor
0.1 ... 2mm
2Pfeil
2
1
<3°

MA508/1
Installation Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
10

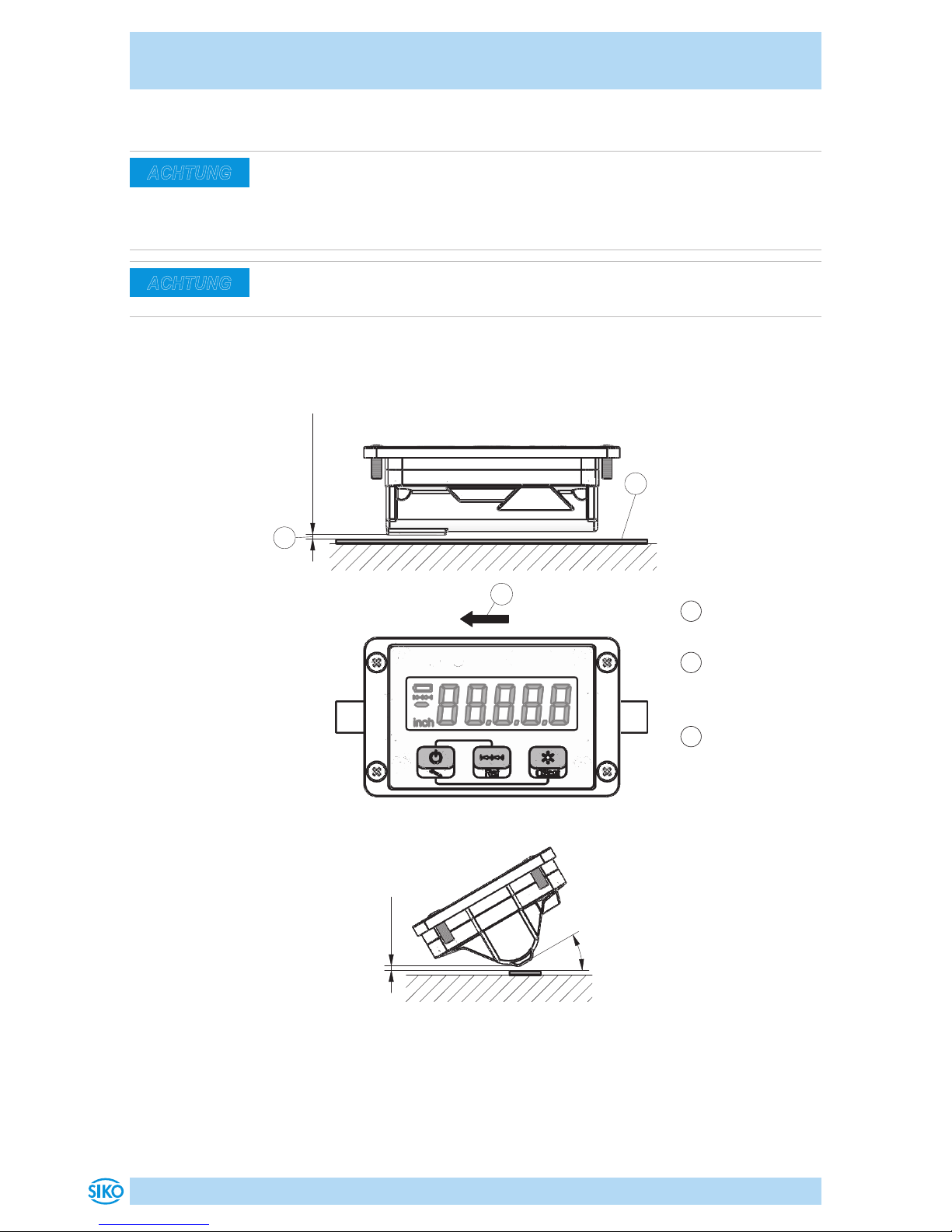

4.5 Montage integrierter Magnetsensor mit Magnetband
Ausrichtung Magnetsensor
`Auf richtige Ausrichtung des Messanzeige mit integriertem Magnet-
sensor achten, damit die optimale Abtastung gewährleistet ist (siehe
Abb. 10).
Verlust der Messwerte
`Toleranz- und Abstandsmaße über die gesamte Messstrecke einhalten.
1. Magnetband montieren (siehe Kapitel 4.3).
2. Messanzeige mit integriertem Magnetsensor montieren (siehe Kapi-
tel 4.2).
1aktive Seite
Magnetband
2Zulässige
Abweichung
Band/Sensor
3positive Zähl-
richtung
(default)
Abb. 10: Definition der Zählrichtung und Montage Messanzeige mit integrier-
tem Magnetsensor/Magnetband, Abstandsmaße, Toleranzen
1
2
3
0.1 ... 1.5mm
≤1mm
≤30°
ACHTUNG
ACHTUNG

MA508/1
Inbetriebnahme Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
11
4.6 Elektrische Installation
Alle Anschlüsse sind prinzipiell gegen äußere Störeinflüsse geschützt. Der
Einsatzort ist so zu wählen, dass induktive oder kapazitive Störungen nicht
auf die Messanzeige oder dessen Anschlussleitungen einwirken können.
Das System in möglichst großem Abstand von Leitungen einbauen, die mit
Störungen belastet sind. Gegebenenfalls sind zusätzliche Maßnahmen,
wie Schirmbleche oder metallisierte Gehäuse vorzusehen.
Ein kundenseitiger elektrischer Anschluss entfällt, da das Gerät netzunab-
hängig über eine integrierte Lithium Batterie versorgt wird und der Mag-
netsensor fest mit der Anzeige verbunden ist.
Betriebsspannung
Sobald die Batteriespannung einen definierten Schwellenwert unter-
schreitet, wird dies in der Anzeige durch ein Symbol signalisiert. In diesem
Stadium ist die Funktion der Messanzeige über einen begrenzten Zeitraum
gewährleistet, jedoch sollte baldmöglichst ein Austausch der Batterie bei
SIKO vorgenommen werden.
Die Nutzungsdauer hängt im Wesentlichen von der gewählten Einschalt-
dauer des LC-Displays ab (Richtwerte siehe Kapitel 7).
5 Inbetriebnahme
Tastenfunktionen, Programmiermodus, Parameterbeschreibung, Eingabe-
modus etc. siehe Beiblatt Softwarebeschreibung.
Nach ordnungsgemäßer Montage kann die Messanzeige in Betrieb genom-
men werden.
Nach ordnungsgemäßem Anschluss und dem Einschalten der Betriebs-
spannung erfolgt:
• Hardwarekennung (z. B. "SIKO:MA508/1") ~0.5s
• Anzeige des Firmware-Standes (z. B. 1.00)
Anschließend kann die Anzeige anwendungsspezifisch programmiert wer-
den.
ACHTUNG
ACHTUNG
ACHTUNG

MA508/1
Transport, Lagerung, Wartung und Entsorgung Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
12
6 Transport, Lagerung, Wartung und Entsorgung
Transport und Lagerung
Messanzeigen sorgfältig behandeln, transportieren und lagern. Hierzu
sind folgende Punkte zu beachten:
• Messanzeigen in der ungeöneten Originalverpackung transportieren
und/oder lagern.
• Messanzeigen vor schädlichen physikalischen Einflüssen wie Staub,
Hitze und Feuchtigkeit schützen.
• Anschlüsse weder durch mechanische noch durch thermische Einflüsse
beschädigen.
• Vor Montage ist die Messanzeige auf Transportschäden zu untersu-
chen. Beschädigte Messanzeigen nicht einbauen.
Wartung
Bei korrektem Einbau nach Kapitel 4ist die Messanzeige wartungsfrei.
Entsorgung
Die elektronischen Bauteile der Messanzeige enthalten umweltschädi-
gende Stoe und sind zugleich Wertstoträger. Die Messanzeige muss des-
halb nach seiner endgültigen Stilllegung einem Recycling zugeführt wer-
den. Die Umweltrichtlinien des jeweiligen Landes müssen hierzu beach-
tet werden.
7 Technische Daten
Mechanische Daten Ergänzung
Bauform Gehäuse Einbaugehäuse, Zinkdruck-
gussgehäuse
Schalttafelausschnitt 69+0.5 x 49+1
Leseabstand
Sensor/Band
≤1.5mm integrierte Sensor
≤2mm externer Sensor
Gewicht ~0.2kg integrierte Sensor
Elektrische Daten Ergänzung
Betriebsspannung 3VDC Batterie intern
Lebensdauer Batterie ~2.5Jahr(e) bei 100% ED bei TU= 20°C
~4.5Jahr(e) bei 50% ED bei TU= 20°C
~8.5Jahr(e) bei 10% ED bei TU= 20°C
~9Jahr(e) bei 5% ED bei TU= 20°C

MA508/1
Technische Daten Deutsch
MA508/1 · Datum 12.10.2017 · Art. Nr. 88408 · Änd. Stand 316/17
13
Elektrische Daten Ergänzung
Anzeige/Anzeigenbereich LCD, ~13mm hoch dezimal bis 10µm
-99999 ... 99999
Tasten 3 Tasten, Folientastatur
Batterieüberwachung ~1.5VDC Low-Batt Symbol
Systemdaten Ergänzung
Pollänge 5mm
Auflösung 0.01, 0.05, 0.1, 1mm Winkelanzeige programmierbar
0.001, 0.01inch
freier Faktor
Systemgenauigkeit ±(0.05 + 0.01 x L) mm, L in m bei TU= 20°C
Wiederholgenauigkeit ±0.01mm ±1 Digit
Verfahrgeschwindigkeit ≤10m/s
Umgebungsbedingungen Ergänzung
Umgebungstemperatur 0 ... 60°C
Lagertemperatur -20 ... 70°C
relative Luftfeuchtigkeit ≤95% Betauung nicht zulässig
EMV EN 61000-6-2 Störfestigkeit / Immission
EN 61326-1 Störaussendung / Emission
Klasse B
Schutzart IP20 Gesamtgerät EN 60529
IP60 Displayseite EN 60529

MA508/1
English
MA508/1 · Date 12.10.2017 · Art. No. 88408 · Mod. status 316/17
14
Table of contents
1 Documentation . . . . . . . . . . . . . . . . . . . 15
2 Safety information . . . . . . . . . . . . . . . . . . 15
2.1 Intended use . . . . . . . . . . . . . . . . . . . 15
2.2 Identification of dangers and notes . . . . . . . . . 15
2.3 Target group . . . . . . . . . . . . . . . . . . . 16
2.4 Basic safety information . . . . . . . . . . . . . . 16
3 Identification . . . . . . . . . . . . . . . . . . . . 17
4 Installation . . . . . . . . . . . . . . . . . . . . . 17
4.1 Mechanical mounting . . . . . . . . . . . . . . . 17
4.2 Mounting the electronic display (Fig. 1): . . . . . . . 17
4.3 Mounting the magnetic tape . . . . . . . . . . . . 18
4.4 Mounting an external magnetic sensor with magnet tape 20
4.5 Mounting an integrated magnetic sensor with magnetic tape
. . . . . . . . . . . . . . . . . . . . . . . . . 22
4.6 Electrical installation . . . . . . . . . . . . . . . 23
5 Commissioning . . . . . . . . . . . . . . . . . . . 23
6 Transport, Storage, Maintenance and Disposal . . . . . . 23
7 Technical data . . . . . . . . . . . . . . . . . . . . 24

MA508/1
Documentation English
MA508/1 · Date 12.10.2017 · Art. No. 88408 · Mod. status 316/17
15
1 Documentation
The following documents describe this product:
• The data sheet describes the technical data, the dimensions, the pin
assignments, the accessories and the order key.
• The mounting instructions describe the mechanical and electrical
installation including all safety-relevant requirements and the associ-
ated technical specifications.
• Software description of commissioning the electronic display.
These documents can also be downloaded at "http://www.siko-global.
com/p/ma508-1".
2 Safety information
2.1 Intended use
The MA508/1 electronic display serves for indicating the measured values
of connected distance and angle measuring sensors. The electronic display
is only intended for use in industrial applications that are not subject to
special electrical or mechanical safety requirements.
1. Observe all safety instructions contained herein.
2. Arbitrary modifications and changes to this electronic display are for-
bidden.
3. Observe the prescribed operating and installation conditions.
4. Operate the electronic display exclusively within the scope of the
technical data and the specified limits (see chapter 7).
2.2 Identification of dangers and notes
Safety notes consist of a signal sign and a signal word.
Danger classes
Immediate danger that may cause irreversible bodily harm resulting in
death, property damage or unplanned device reactions if you disregard
the instructions given.
Danger that may cause serious bodily harm, property damage or
unplanned device reactions if you disregard the instructions given.
Danger that may cause minor injury, property damage or unplanned device
reactions if you disregard the instructions given.
DANGER
WARNING
CAUTION

MA508/1
Safety information English
MA508/1 · Date 12.10.2017 · Art. No. 88408 · Mod. status 316/17
16
Important operating information that may facilitate operation or many
cause unplanned device reactions if disregarded including possible prop-
erty damage.
Signal signs
2.3 Target group
Installation instructions is intended for the configuration, commissioning
and mounting personnel of plant or machine manufacturers who possess
special expertise in drive technology. This group of operators needs pro-
found knowledge of a electronic display's necessary connections and its
integration into a complete machinery.
Insuciently qualified personnel
Insuciently qualified personnel cause personal injury, serious damage to
machinery or electronic display.
`Configuration, commissioning, mounting and maintenance by trained
expert personnel only.
`This personnel must be able to recognize dangers that might arise
from mechanical, electrical or electronic equipment.
Qualified personnel are persons who
• are familiar with the safety guidelines of the electrical and automation
technologies when performing configuration tasks;
• are authorized to commission, earth and label circuits and devices/
systems in accordance with the safety standards.
2.4 Basic safety information
Danger of explosion
`Do not use the electronic display in explosive zones.
Movable parts
Bruising, rubbing, abrasing, seizing of extremities or clothes by touching
during operation any movable parts as for example sensor.
`Install protective facilities to prevent people from getting access.
External magnetic fields
Failures and data loss occur if strong magnetic fields influence the mea-
suring system.
`Protect the electronic display and the magnetic tape from impact by
external magnets.
NOTICE
WARNING
DANGER
WARNING
CAUTION

MA508/1
Identification English
MA508/1 · Date 12.10.2017 · Art. No. 88408 · Mod. status 316/17
17
3 Identification
Please check the particular type of unit and type number from the identifi-
cation plate. Type number and the corresponding version are indicated in
the delivery documentation.
z. B. MA508/1-0023
variant number
type of unit
4 Installation
4.1 Mechanical mounting
Electronic display failure
`When mounting pay attention to the IP type of protection (see chap-
ter 7).
`Avoid impact on the device.
`Do not modify the device in any way.
`The cable must be provided with strain relief. If necessary use drag
chain or protective sleeve.
4.2 Mounting the electronic display (Fig. 1):
Use the enclosed screws to fasten the device in the panel cut-out through
the thread holes (dimensions see data sheet).
1Panel cut out
2Screw (provided with
the device)
Fig. 1: Installation
1
2
CAUTION

MA508/1
Installation English
MA508/1 · Date 12.10.2017 · Art. No. 88408 · Mod. status 316/17
18
4.3 Mounting the magnetic tape
External magnetic fields
The magnetic tape's magnetization gets lost. Avoid any direct contact of
the magnetic tape with magnetic fields (e. g. adhesive magnets or other
permanent magnets). Sensor movements during power loss are not cap-
tured by the downstream electronics.
`Protect the magnetic tape from impact by external magnets.
Solving bonding of the magnetic tape
`Remove foreign anti-adhesive substances including oil, grease or dust
by means of detergents that are preferably evaporating residue-free.
Suitable detergents include ketones (acetone) or alcohol oered for
instance as fast cleaning agents by the Loctite or 3M companies.
`For optimum bonding, the surfaces to be bonded must be dry and
bonding shall be carried out with maximum contact pressure.
`Observe a bonding temperature between 20°C and 30°C in dry rooms.
Deterioration of measuring accuracy
`Mount the magnetic tape level with the mounting surface or distance
to be measured. Unevenness deteriorates measuring accuracy.
Length of the magnetic tape
`For technical reasons, the magnetic tape must be ≥55mm longer than
the distance to be measured.
If suitable mounting of the magnetic tape is not possible due to insu-
cient fastening possibilities, you can mount the magnetic tape into the
profile rails PS or PS1, which are available as accessories.
When applying long pieces of magnetic tape do not immediately remove
the complete protective film, but rather peel back a short part from the
end sucient to fix the tape. Now align the tape. As the protective tape is
then peeled back and out press the tape firmly onto the mounting surface.
A wall paper roller wheel could be used to assist in applying pressure onto
the magnetic tape when fixing it in position.
Mounting (Fig. 2):
1. Clean suitable the mounting surface 1carefully.
2. Remove protective film 2of the adhesive tape 3.
3. Stick down the magnetic tape 4.
4. Clean surface of magnetic tape carefully.
5. Remove the protective film 6of the cover tape 5.
6. Fix the cover tape (both ends should slightly overlap).
7. Also fix the cover tape's ends to avoid unintentional peeling.
CAUTION
NOTICE
NOTICE
NOTICE

MA508/1
Installation English
MA508/1 · Date 12.10.2017 · Art. No. 88408 · Mod. status 316/17
19






Fig. 2: Mounting of the magnetic tape
Mounting examples
The simple mounting procedure by means of a beveled magnetic tape as
shown in Fig. 3 can only be recommended for very protected environ-
ments. In a non-protected environment there is the danger of the strop
peeling o. Mounting approaches as shown in Fig. 4 and Fig. 5 are more
suitable in such cases.
Optimum protection is provided by mounting the magnetic tape in a
groove as shown in Fig. 6. The groove should be deep enough so that the
complete magnetic tape will be embedded in it.
Fig. 3: Magnetic tape beveled Fig. 4: Magnetic tape screwed
on the front
Fig. 5: Magnetic tape screwed
from top
Fig. 6: Magnetic tape in groove

MA508/1
Installation English
MA508/1 · Date 12.10.2017 · Art. No. 88408 · Mod. status 316/17
20
4.4 Mounting an external magnetic sensor with magnet tape
Alignment of the magnetic sensor
`Take care that the magnetic sensor is aligned correctly in order to
ensure optimum sensing (see Fig. 7).
Loss of measured values
`The tolerance and gap measures shall be observed over the whole
measuring length.
1. Mount magnetic tape (see chapter 4.3).
2. Fasten the magnetic sensor on a level work surface through the thru-
holes (2x ø3.5mm) (for the fastening dimensions refer to the Data
Sheet). We recommend to use the enclosed fixing screws and washer
springs (fastening torque 0.25Nm).
3
42
5
1
1Travel direction sensor
2Sensor L
counting direction positive
(default)
3Direction of outgoing cable
4Sensor F
counting direction positive
(default)
5Arrow
Fig. 7: Definition of counting direction
NOTICE
NOTICE
